Importowanie i eksportowanie plików

Importowanie plików zewnętrznych

Z podmenu Import w menu kontekstowym kanwy można importować pięć formatów:

• json
• Schema SQL
• GraphQL
• DBML
• AML

Pozycja Import and Add, tuż pod pozycją Import, dodaje plik do diagramu, zamiast go zastępować – zobacz sekcję Importuj i dodaj.
Ekran powitalny wyświetlany przy pustym diagramie ma pozycję Import z tymi samymi pięcioma formatami – zobacz sekcję Ekran powitalny.

Rozszerzenia są dopasowywane bez uwzględniania wielkości liter. Wskazanie pliku, którego rozszerzenie nie pasuje do wybranego formatu, anuluje import i wyświetla komunikat Only <format> files can be imported, w którym format ma postać json, sql, graphql, dbml lub aml, na przykład Only sql files can be imported.

Operacja Import zastępuje bieżący dokument, zamiast scalać z nim plik, a jedno cofnięcie przywraca poprzedni diagram.

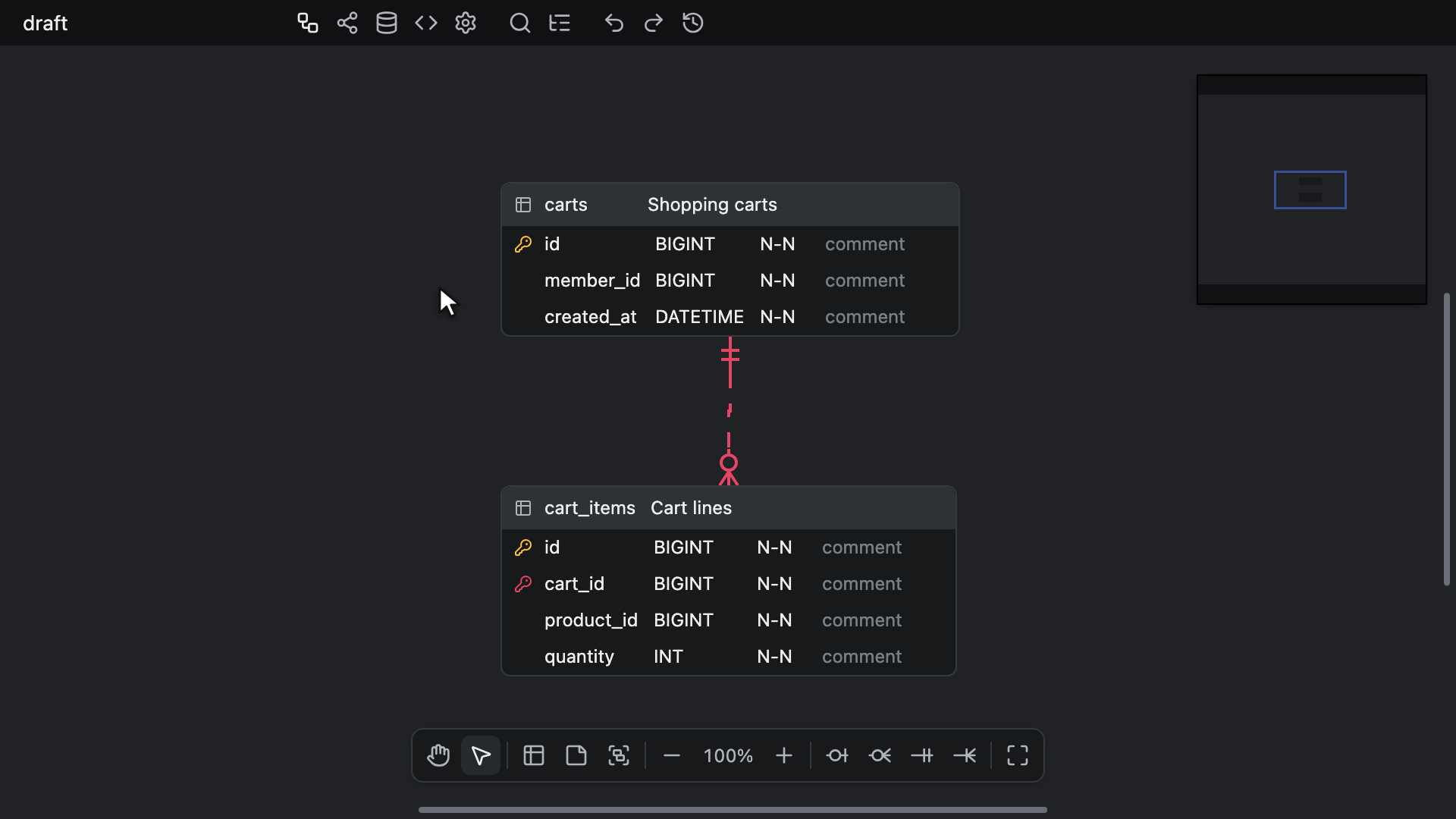

Plik JSON przynosi ze sobą własne ustawienia, łącznie z blokadami. Jeśli plik blokuje kartę, język Generatora kodu, styl nazw lub typ cudzysłowu, nadal widzisz to, co było wcześniej, ale zapisywana jest zablokowana wartość z pliku. Widok, zablokowany czy nie, ustawia się tam, gdzie wskazuje plik. Plik JSON zapisany przed wprowadzeniem blokad jest importowany ze wszystkimi blokadami włączonymi i z widokiem w powiększeniu 100%.
Pozostałe formaty zachowują dotychczasowe ustawienia, łącznie z blokadami, z wyjątkiem widoku, który zaczyna od powiększenia 100%.
Parsery GraphQL, DBML i AML nigdy nie zawodzą: plik, którego nie potrafią odczytać, daje pusty diagram, a nie błąd.

Plik JSON zachowuje zapisane w nim położenia. Tabele z pliku w formacie Schemat SQL, GraphQL, DBML lub AML są rozmieszczane, zanim diagram się zmieni:

• Gdy plik ma co najmniej dwie tabele i co najmniej jedną relację, rozmieszcza je Automatyczny układ z opcją Flow, od lewej do prawej wzdłuż relacji, począwszy od lewego górnego rogu kanwy. Liczy się także relacja tabeli z samą sobą.
• W przeciwnym razie tabele są układane w rzędach od lewego górnego rogu, począwszy od tabel z najmniejszą liczbą kolumn.
• Jeśli układanie trwa dłużej niż 6 sekund, pojawia się komunikat Placing tables z przyciskiem Cancel. Przycisk Cancel albo klawisz Escape naciśnięty, gdy komunikat jest widoczny, przerywa układanie i zamiast tego rozmieszcza tabele w rzędach. Rzędy są używane także, bez komunikatu, gdy układanie się nie powiedzie, gdy w ciągu 60 sekund nie zostanie zwrócony żaden układ lub gdy host nie uruchamia żadnego shared workera – zobacz sekcję Web Workers.

Następnie diagram jest zastępowany w jednym kroku, więc nie widać żadnego stanu pośredniego. Ustawienie zmienione w trakcie rozmieszczania tabel, na przykład karta, zostaje zachowane, a jeśli w tym czasie zaimportujesz inny plik, wygrywa import rozpoczęty jako ostatni.

Edytor tylko do odczytu nic nie wczytuje przez pozycję Import i nie oferuje pozycji Import and Add.

Importuj i dodaj

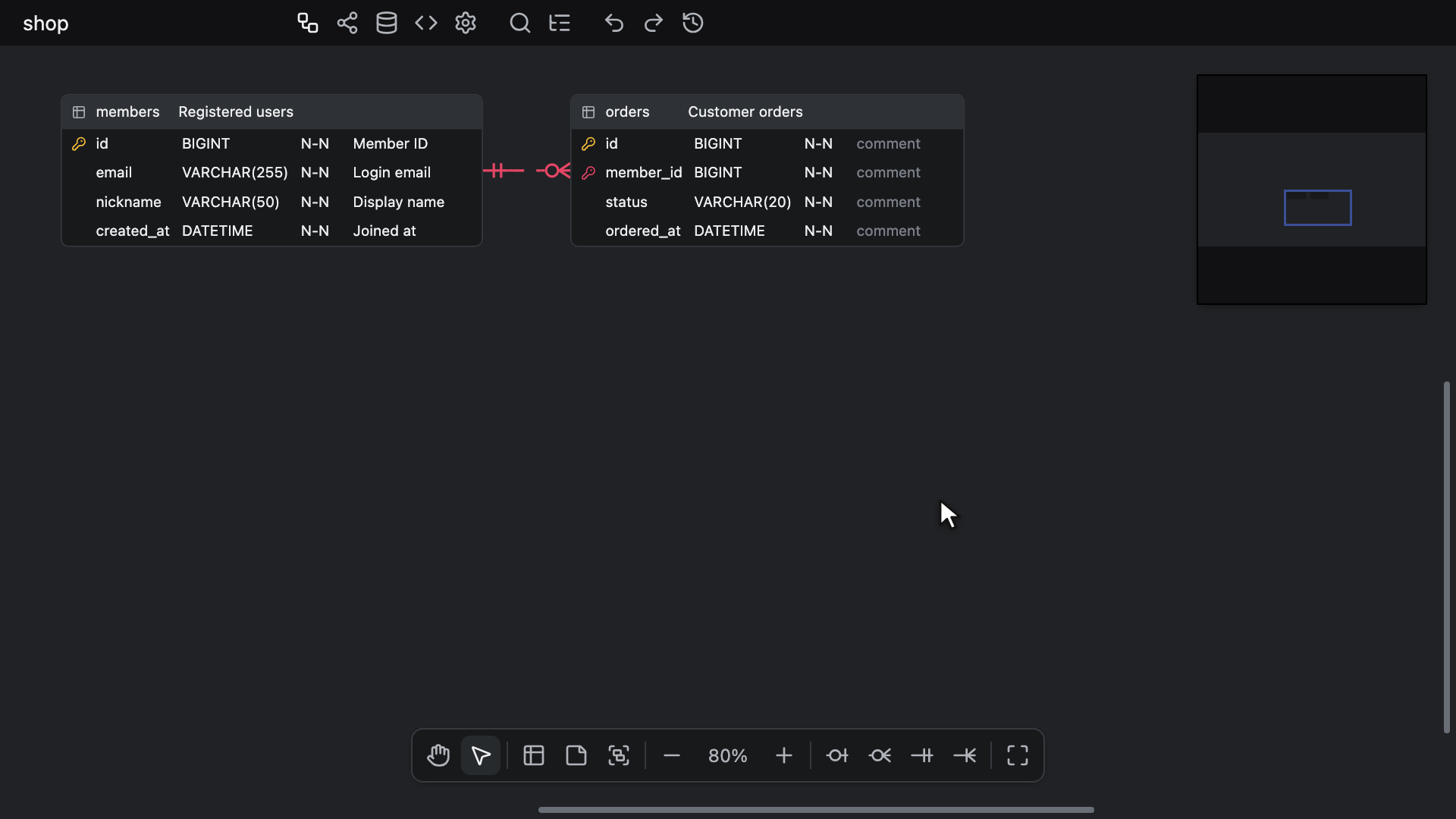

Pozycja Import and Add zachowuje diagram i dodaje plik poniżej niego. Jest dostępna w menu kontekstowym kanwy oraz w palecie Szybkie wyszukiwanie na karcie ERD i oferuje te same pięć formatów z tym samym sprawdzaniem rozszerzeń co pozycja Import.

Plik jest dodawany tak jak przy wklejaniu: wszystkie zawarte w nim tabele, kolumny, relacje, indeksy, notatki i grupy tabel są dodawane jako nowe, tabele już obecne w diagramie się nie przesuwają, a żadne ustawienie się nie zmienia, więc ustawienia z pliku JSON są pomijane.
Tabela o nazwie, którą diagram już zawiera, jest dodawana jako druga tabela o tej nazwie, a nie scalana z istniejącą. Relacje i indeksy pochodzą wyłącznie z pliku, więc klucz obcy odwołujący się do tabeli, której plik nie definiuje, nie zostaje połączony z tabelą już obecną w diagramie.

Dodany blok trafia tuż pod całą zawartość diagramu, wyrównany do jej lewej krawędzi, a w przypadku pustego diagramu – w lewy górny róg. Notatki i grupy tabel ukryte w Opcjach widoku również się liczą, ponieważ nadal tam są.
Wewnątrz bloku plik JSON zachowuje własny układ, łącznie z grupami tabel. Pozostałe formaty są rozmieszczane tak samo jak przy operacji Import, z opcją Flow lub w rzędach według tych samych reguł, a ramka każdej grupy tabel jest dopasowywana do jej tabel. Dodane tabele i notatki trafiają na wierzch, nad wszystko, co już tam było.

Gdy blok zostanie umieszczony, zaznaczone jest tylko to, co dodano: nowe tabele oraz nowe notatki i grupy tabel, o ile są wyświetlane. Jeśli w międzyczasie przejdziesz na inną kartę, edytor przełączy się z powrotem na kartę ERD, zanim blok zostanie umieszczony. Następnie widok przewija się do bloku przy bieżącym powiększeniu, chyba że blok jest już dobrze widoczny – zobacz sekcję Dokąd prowadzi przejście. Jedno cofnięcie wycofuje wszystko, co dodano.
Plik, którego parser nie potrafi odczytać, lub plik bez żadnej tabeli i żadnej notatki nic nie dodaje.

Wszystkie pliki w formacie Schemat SQL, GraphQL, DBML lub AML dodane w czasie, gdy jeden jest jeszcze rozmieszczany, zostają umieszczone w kolejności, w jakiej rozpoczęto ich dodawanie. Plik JSON dodany w tym czasie zostaje umieszczony od razu po odczytaniu, przed nimi. Operacja Import lub wczytanie innego dokumentu porzuca wszystkie pliki, które są jeszcze rozmieszczane.

Agenci kodujący dodają plik w ten sam sposób w trybie append narzędzi MCP do importu, który zachowuje układ pliku JSON, ale tabele z pozostałych formatów układa w rzędach, nigdy z opcją Flow – zobacz sekcję Import.

JSON

Możesz importować pliki w formacie schematu zdefiniowanym w edytorze. Nazwa pliku musi kończyć się na .json, więc plik wyeksportowany jako <database name>-<timestamp>.erd.json importuje się z powrotem bez zmian; plik z samym rozszerzeniem .erd lub .vuerd nie jest tutaj akceptowany. Odczytywane są również pliki zapisane przez wcześniejsze wersje.

Schemat SQL

Możesz też importować pliki schematu zdefiniowane w języku SQL.
Chociaż parsery zaprojektowano tak, aby były jak najbardziej elastyczne niezależnie od systemu bazy danych, część składni może nie być obsługiwana.
Nazwa pliku musi kończyć się na .sql.
Obsługiwaną składnię można sprawdzić tutaj.

Kolumny są odczytywane tylko z instrukcji CREATE TABLE. Kolumna dodana przez ALTER TABLE ... ADD COLUMN nie jest odczytywana.
Elementy instrukcji CREATE TABLE, które nie są kolumnami, są pomijane, a nie odczytywane jako kolumny: nienazwane ograniczenie CHECK (...), klauzule LIKE i EXCLUDE z PostgreSQL, FULLTEXT i SPATIAL z MySQL zapisane bez INDEX lub KEY, PERIOD FOR z T-SQL oraz SUPPLEMENTAL LOG DATA z Oracle.
Kolumna nazwana tak jak jeden z tych elementów jest jednak importowana, gdy po nazwie następuje typ wbudowany, jak w exclude BOOLEAN, lub gdy nazwa jest ujęta w cudzysłów, jak w "check" int. Słowo like bez cudzysłowu, po którym następuje typ niewbudowany, na przykład like citext, jest odczytywane jako klauzula LIKE z PostgreSQL i pomijane.
Same ograniczenia CHECK nie są importowane, ponieważ edytor nie ma miejsca, w którym mógłby je przechowywać.

Typy danych

Typ danych kolumny jest zachowywany wraz z listą argumentów, nawet gdy nie jest typem wbudowanym żadnej z obsługiwanych baz danych.
Dotyczy to typu wyliczeniowego lub złożonego utworzonego przez CREATE TYPE, domeny utworzonej przez CREATE DOMAIN, typów z rozszerzeń, takich jak hstore, citext i ltree, nazw kwalifikowanych schematem, takich jak public.mood, oraz nazw ujętych w cudzysłów lub nawiasy kwadratowe, takich jak "MyType" i [dbo].[Phone], które zachowują swoje cudzysłowy lub nawiasy. Same instrukcje CREATE TYPE, CREATE DOMAIN i CREATE EXTENSION są pomijane.
Typ wbudowany traci cudzysłowy lub nawiasy, więc typ [int] jest importowany jako int, a [nvarchar](50) jako nvarchar(50). Typy "char" i "bit" z PostgreSQL zachowują swoje, ponieważ są to typy inne niż char i bit.
Przyrostki tablicowe pozostają przy każdym typie: integer[], text[3][3], integer ARRAY, mood[]. Typ UNSIGNED BIG INT z SQLite jest importowany w całości.
Modyfikatory UNSIGNED i ZEROFILL z MySQL i MariaDB, zapisane bezpośrednio po typie i jego argumentach, pozostają częścią typu w zapisanej postaci: INT UNSIGNED, SMALLINT(5) UNSIGNED ZEROFILL, int unsigned z mysqldump. Domyślny modyfikator SIGNED jest pomijany, więc typ TINYINT SIGNED jest importowany jako TINYINT. Modyfikator zapisany po innej opcji kolumny, jak w odrzucanym przez MySQL zapisie INT NOT NULL UNSIGNED, jest pomijany.
Wartości ENUM(...) i SET(...) zachowują swoje cudzysłowy, a znak cudzysłowu wewnątrz wartości jest podwajany, jak w ENUM('a','it''s'). Zapis 'it\'s' z MySQL, ze znakiem cudzysłowu poprzedzonym ukośnikiem odwrotnym, jest importowany z takim samym podwojeniem. W typie STRUCT<...> z Databricks ujęte w cudzysłów nazwy pól i klauzula COMMENT pola zachowują swoje cudzysłowy.
Kolumna zapisana bez typu, na przykład kolumna bez typu w SQLite lub kolumna obliczana AS, pozostaje bez typu: ani słowo kluczowe, takie jak NOT, NULL, DEFAULT, PRIMARY lub REFERENCES, ani ciąg znaków w pojedynczych cudzysłowach nie jest odczytywany jako typ.

Wartości domyślne

Klauzula DEFAULT kolumny zachowuje całe swoje wyrażenie, takie jak now(), 0.5, CURRENT_TIMESTAMP lub ARRAY[]::text[], aż do następnej opcji kolumny, przecinka lub nawiasu zamykającego. Wyrażenie CASE ... END jest odczytywane w całości.
Nawiasy wokół całego wyrażenia są usuwane, więc wyrażenie ((0)) z SQL Server jest importowane jako 0, a (getdate()) jako getdate(). Rzutowanie literału również jest usuwane, więc wyrażenie 'draft'::character varying z pg_dump jest importowane jako 'draft', a NULL::character varying jako NULL; inne rzutowania pozostają, jak w ARRAY[]::text[] i lower('A'::text).
Klauzula ON UPDATE CURRENT_TIMESTAMP z MySQL jest pomijana, ponieważ kolumna nie ma na nią miejsca, a wartość domyślna przed nią pozostaje. Zapis DEFAULT ON NULL 0 z Oracle, z FOR INSERT ONLY lub FOR INSERT AND UPDATE albo bez nich, jest importowany jako 0.
Ciąg znaków z prefiksem, taki jak N'x', E'x', B'0', X'ff', U&'x' lub _utf8mb4'x', jest odczytywany jako jeden ciąg, nawet jeśli zawiera nawias.

SQL Server Management Studio zapisuje w skrypcie wartości domyślne po tabelach, jako ALTER TABLE [dbo].[t] ADD CONSTRAINT [DF_x] DEFAULT ((1)) FOR [col]. Taka instrukcja ustawia wartość domyślną tej kolumny, tutaj 1, a nazwa jej ograniczenia jest pomijana.

Eksport Schematu SQL przywraca nawiasy tam, gdzie baza danych odczytuje wyrażenie wartości domyślnej tylko wewnątrz nich – zobacz sekcję Wartości domyślne.

Autoinkrementacja

Słowa kluczowe AUTO_INCREMENT, AUTOINCREMENT i IDENTITY włączają opcję Auto Increment kolumny, podobnie jak GENERATED ALWAYS AS IDENTITY i GENERATED BY DEFAULT AS IDENTITY, które nie pozostawiają wartości domyślnej.
To samo robi wartość domyślna będąca pojedynczym wywołaniem nextval() z PostgreSQL, czyli wartość domyślna, którą otrzymuje kolumna typu serial, zapisana jako nextval('s') lub, tak jak zapisuje ją pg_dump, nextval('s'::regclass). Nazwa sekwencji nie jest zachowywana. Wartość domyślna, która jedynie korzysta z sekwencji, na przykład nextval('s') + 1 lub NEXT VALUE FOR s z SQL Server, pozostaje zwykłą wartością domyślną.
pg_dump zapisuje obie te formy po tabelach, jako ALTER TABLE [ONLY] t ALTER [COLUMN] c SET DEFAULT nextval('s'::regclass) i ALTER TABLE t ALTER [COLUMN] c ADD GENERATED ... AS IDENTITY. Każda z tych instrukcji włącza opcję Auto Increment tej kolumny i usuwa jej wartość domyślną. Instrukcje CREATE SEQUENCE, ALTER SEQUENCE i każda inna akcja ALTER COLUMN są pomijane.
Kolumna, której typ zapisano bezpośrednio jako serial, bigserial lub smallserial, zachowuje ten typ, z wyłączoną opcją Auto Increment.

Edytor zachowuje tylko flagę Auto Increment, a każda baza danych przy eksporcie zapisuje własną formę – zobacz sekcję Autoinkrementacja. Eksport dla PostgreSQL zapisuje GENERATED ALWAYS AS IDENTITY przy kolumnie typu smallint, integer lub bigint, niezależnie od zaimportowanej formy, a przy każdym innym typie, takim jak INT UNSIGNED, tylko wiersz komentarza po tabeli. Opcje sekwencji, takie jak START WITH 100, są tracone.
Tabela z kilkoma kolumnami typu serial lub identity jest importowana z kilkoma kolumnami z autoinkrementacją, a MySQL, MariaDB i SQL Server odrzucają taką tabelę przy uruchomieniu jej eksportu.

Klucze podstawowe

Klucz podstawowy dodany po definicji tabeli, ALTER TABLE t ADD [CONSTRAINT n] PRIMARY KEY (...), oznacza swoje kolumny jako klucz podstawowy.
Słowa CLUSTERED lub NONCLUSTERED z SQL Server i USING BTREE z MySQL przed listą kolumn są pomijane przy odczycie, więc instrukcja ALTER TABLE [dbo].[Users] ADD CONSTRAINT [PK_Users] PRIMARY KEY CLUSTERED ([Id] ASC) WITH (...) ON [PRIMARY], którą generuje SQL Server Management Studio, ustanawia kluczem kolumnę Id. Zapis PRIMARY KEY NONCLUSTERED HASH (...) tabeli zoptymalizowanej pod kątem pamięci nie jest odczytywany ani w ALTER TABLE, ani w CREATE TABLE.

Klucze unikatowe i indeksy

Ograniczenie UNIQUE obejmujące dwie lub więcej kolumn staje się jednym indeksem unikatowym w każdym zapisie: UNIQUE (a, b), UNIQUE KEY n (a, b), UNIQUE INDEX n (a, b), CONSTRAINT n UNIQUE (a, b), INDEX n UNIQUE (a, b) zapisane w definicji tabeli w SQL Server oraz ALTER TABLE t ADD [CONSTRAINT n] UNIQUE (a, b).
Indeks przyjmuje nazwę indeksu klucza, w jej braku nazwę z CONSTRAINT, a w braku obu pozostaje bez nazwy, i zachowuje kolejność sortowania każdej kolumny. Taki indeks jest kluczem alternatywnym.
Ograniczenie UNIQUE obejmujące jedną kolumnę, w dowolnym z tych zapisów, zamiast tego oznacza tę kolumnę jako unikatową i nie dodaje indeksu, więc ograniczenie UQ_<table name>_<column name> zapisywane przez eksport wraca jako flaga, z której powstało. Instrukcja CREATE UNIQUE INDEX obejmująca jedną kolumnę pozostaje indeksem unikatowym.

Instrukcja ALTER TABLE, która dodaje kilka kluczy naraz, tak jak phpMyAdmin zapisuje ADD PRIMARY KEY (id), ADD UNIQUE KEY uq_a (a, b), ADD UNIQUE KEY uq_c (c), zachowuje każdy zawarty w niej klucz unikatowy: klucz uq_a jest importowany jako indeks unikatowy o nazwie uq_a, a uq_c jako flaga Unikatowość kolumny c. Nazwa z CONSTRAINT nazywa tylko klucz we własnej klauzuli. Odczytywane są również ADD UNIQUE INDEX IF NOT EXISTS n (...) z MariaDB oraz ALTER TABLE t WITH CHECK ADD ... i WITH NOCHECK ADD ... z SQL Server.
Instrukcje CREATE INDEX i CREATE UNIQUE INDEX są odczytywane z nazwami kwalifikowanymi, takimi jak public.t i [dbo].[t], ze słowami CLUSTERED i NONCLUSTERED z SQL Server, z CONCURRENTLY, IF NOT EXISTS, ON ONLY i USING btree z PostgreSQL, a także w ogóle bez nazwy indeksu. Grupa plików ON [PRIMARY] z SQL Server jest ignorowana.
Opcje klucza, takie jak NULLS NOT DISTINCT lub USING BTREE, nie są mylone z nazwą klucza. Na liście kolumn klucza tylko pierwsze słowo wskazuje kolumnę, więc b DESC NULLS LAST, b text_pattern_ops i b COLLATE "C" dodają do klucza kolumnę b, a DESC zostaje zachowane jako jej kolejność sortowania. Długość prefiksu, taka jak email(191), jest pomijana przy odczycie, ale klucz z częścią będącą wyrażeniem, taką jak lower(email), jest pomijany w całości.

Częściowy indeks unikatowy, CREATE UNIQUE INDEX ... WHERE ... lub INDEX n UNIQUE (...) WHERE ... zapisane w definicji tabeli w SQL Server, jest importowany jako zwykły indeks o tej samej nazwie i kolumnach, ponieważ klucz unikatowy w całej tabeli byłby bardziej restrykcyjny niż filtrowany klucz zadeklarowany w pliku. Wyjątkiem jest filtr złożony wyłącznie z warunków IS NOT NULL na kolumnach klucza, połączonych operatorem AND, czyli filtr, którego SQL Server potrzebuje, aby kolumna unikatowa mogła zawierać więcej niż jedną wartość NULL: taki klucz pozostaje unikatowy.
Klucz unikatowy wskazujący kolumnę, której tabela nie ma, na przykład dodaną przez ALTER TABLE ... ADD COLUMN, jest pomijany w całości, a nie przycinany do istniejących kolumn. Zwykły indeks zachowuje istniejące kolumny.

Oracle SQL Developer i DBMS_METADATA zapisują własny indeks klucza jako osobną instrukcję CREATE UNIQUE INDEX, nazwaną tak jak klucz lub, w przypadku klucza bez nazwy, po którym następuje USING INDEX, z nazwą systemową, taką jak SYS_C0012345. Import odczytuje taki indeks, a także indeks wskazany przez ADD CONSTRAINT ... USING INDEX, jako część jego klucza: złożony klucz unikatowy jest importowany jako jeden indeks unikatowy, a klucz podstawowy lub jednokolumnowy klucz unikatowy jako flagi kolumn bez dodatkowego indeksu. Eksport z powrotem do Oracle tworzy wtedy indeks tylko raz.

Eksport Schematu SQL dla MySQL, MariaDB, MSSQL, Oracle, PostgreSQL i SQLite importuje się z powrotem z tymi samymi flagami Unikatowość i indeksami.
Snowflake nie ma indeksów pomocniczych, więc jego eksport przywraca tylko klucze unikatowe: złożony jako indeks unikatowy, a jednokolumnowy jako flagę Unikatowość kolumny. Eksport dla Databricks nie deklaruje unikatowości, więc unikatowość nie wraca.

Klucze obce

Klucz obcy staje się relacją w następujących zapisach:

• FOREIGN KEY (...) REFERENCES t (...) na poziomie tabeli, z CONSTRAINT name lub bez niego.
• ALTER TABLE ... ADD [CONSTRAINT name] FOREIGN KEY (...) REFERENCES t (...), w tym ALTER TABLE t WITH CHECK ADD ... i WITH NOCHECK ADD ... generowane przez SQL Server Management Studio.
• REFERENCES t (col) zapisane bezpośrednio przy kolumnie, jak w user_id INT REFERENCES users (id), oraz FOREIGN KEY REFERENCES t (col), na które SQL Server i Snowflake pozwalają w tym miejscu. Odwołanie przy kolumnie wskazujące więcej niż jedną kolumnę jest pomijane.

Instrukcja ALTER TABLE daje najwyżej jedną relację i tylko wtedy, gdy jej pierwsza klauzula dodaje klucz obcy: klauzula FOREIGN KEY po klauzuli ADD PRIMARY KEY lub ADD UNIQUE w tej samej instrukcji nie jest odczytywana. Gdy jedna instrukcja dodaje kilka kluczy obcych, tak jak phpMyAdmin zapisuje ADD CONSTRAINT fk1 FOREIGN KEY ..., ADD CONSTRAINT fk2 FOREIGN KEY ..., odczytywany jest tylko ostatni z nich.

Zapis REFERENCES t bez listy kolumn wskazuje klucz podstawowy tabeli t, gdy ten klucz składa się z jednej kolumny. Przy złożonym kluczu podstawowym klucz obcy jest pomijany.
Klucz obcy jest pomijany, a żadna z jego kolumn nie zostaje oznaczona jako klucz obcy, gdy nie zostanie znaleziona żadna z jego kolumn docelowych lub gdy liczba kolumn znalezionych w obu tabelach się różni, na przykład gdy kolumny brakuje tylko w jednej z nich. Gdy w obu tabelach brakuje tej samej liczby jego kolumn, znalezione kolumny są łączone w pary w kolejności zapisu, a relacja obejmuje tylko te kolumny.
Każda zaimportowana relacja ma typ Zero N i jest identyfikująca, gdy każda z jej kolumn w tabeli podrzędnej jest również kluczem podstawowym.

Klauzule ON DELETE i ON UPDATE każdego klucza obcego stają się opcjami On Delete i On Update relacji: NO ACTION, RESTRICT, CASCADE, SET NULL lub SET DEFAULT, w dowolnej wielkości liter i w dowolnej kolejności. Klucz obcy bez nich jest importowany jako Not set. Informacje o ustawianiu ich w edytorze znajdziesz na stronie Edycja relacji.
Lista kolumn z PostgreSQL po SET NULL lub SET DEFAULT, jak w ON DELETE SET NULL (a_id), jest pomijana przy odczycie: akcja dotyczy całego klucza, a klauzula ON UPDATE po liście jest nadal odczytywana. Klauzule MATCH FULL, MATCH PARTIAL i MATCH SIMPLE są pomijane, a atrybut kolumny ON UPDATE CURRENT_TIMESTAMP z MySQL nie jest mylony z akcją.
Eksport Schematu SQL importuje się z powrotem z akcjami, które zapisuje dana baza danych, więc akcja, którą pomija, na przykład SET DEFAULT w MySQL, dowolne ON UPDATE w Oracle lub cokolwiek poza NO ACTION w Snowflake, wraca jako Not set.

Komentarze

Komentarze tabel i kolumn są importowane z trzech składni, które odczytuje parser: opcji tabeli i atrybutu kolumny COMMENT używanych przez MySQL, MariaDB, Snowflake i Databricks, instrukcji COMMENT ON TABLE i COMMENT ON COLUMN używanych przez PostgreSQL i Oracle oraz właściwości rozszerzonej MS_Description, którą SQL Server ustawia za pomocą EXEC sp_addextendedproperty.
Komentarz wskazujący tabelę lub kolumnę, której plik nie definiuje, jest ignorowany.

Wywołania SQL Server są odczytywane z argumentami nazwanymi, w postaci, w jakiej SQL Server Management Studio zapisuje każdy komentarz (@name=N'MS_Description', @value=N'...', ..., @level1type=N'TABLE', @level1name=N'Users'), oraz z pozycyjnymi, tak jak zapisuje je eksport MSSQL edytora.
Komentarz powstaje tylko z właściwości MS_Description ustawionej na tabeli lub na jednej z jej kolumn na poziomie 2. Ani inna właściwość, ani właściwość widoku, indeksu czy ograniczenia nie daje komentarza, podobnie jak komentarz przekazany w zmiennej lub zbudowany za pomocą +.

W komentarzu, tak jak w każdym tekście w cudzysłowie, na przykład w wartości DEFAULT lub nazwie w cudzysłowie, podwojony znak cudzysłowu oznacza jeden taki znak, tak jak zapisują to mysqldump i pg_dump: 'it''s' jest odczytywane jako it's.
Ukośnik odwrotny przed znakiem cudzysłowu, tak jak MySQL i MariaDB zapisują 'it\'s', również działa jako znak ucieczki. Taki znak cudzysłowu nadal kończy tekst, gdy następuje po nim biały znak, ,, ;, ), ], :, |, + lub koniec pliku, więc 'C:\', 'C:\'::text z pg_dump i 'C:\'+name z T-SQL zachowują swój ukośnik odwrotny.
Wartość DEFAULT zachowuje swoje cudzysłowy, a znak cudzysłowu wewnątrz niej jest zapisywany z powrotem jako podwojony, niezależnie od tego, jakiej sekwencji ucieczki użył plik: 'it''s'.
Gdy w chwili importu bazą danych dokumentu jest Databricks, tekst w pojedynczych cudzysłowach podlega zamiast tego regułom platformy Spark: każdy ukośnik odwrotny działa jako znak ucieczki dla następnego znaku, więc 'C:\\dir' jest odczytywane jako C:\dir, sekwencje ucieczki, takie jak \n, \t i \u0041, są dekodowane, a wartość DEFAULT jest zachowywana jako 'it\'s'.

Wyeksportowany Schemat SQL stosuje sekwencję ucieczki dla znaku cudzysłowu wewnątrz komentarza tabeli lub kolumny: COMMENT 'it''s' dla MySQL, MariaDB i Snowflake, COMMENT ON TABLE i COMMENT ON COLUMN ... IS 'it''s' dla PostgreSQL i Oracle oraz takie samo podwojenie, łącznie z nazwami tabel i kolumn, w wywołaniach sp_addextendedproperty dla MSSQL. Komentarz bez znaku cudzysłowu jest zapisywany bez zmian.
Databricks zamiast tego poprzedza znak cudzysłowu i ukośnik odwrotny ukośnikiem odwrotnym, jak w COMMENT 'it\'s', więc jego eksport odczytuje się z powrotem dokładnie tylko wtedy, gdy wybraną bazą danych jest Databricks.
MSSQL zapisuje każdy komentarz jako EXECUTE sys.sp_addextendedproperty 'MS_Description', '<comment>', 'schema', '<schema>', 'table', '<table>', a w przypadku kolumny dodaje po tym 'column', '<column>'. Gdy opcja Bracket ma wartość None, tabela o nazwie sales.users daje schemat sales i tabelę users, a nazwa bez schematu trafia do dbo. Przy każdej innej wartości opcji Bracket cała nazwa jest nazwą tabeli w schemacie dbo.

Komentarze nie przetrwają eksportu do SQLite i ponownego importu: SQLite zapisuje je jako zwykłe wiersze --, których parser nie odczytuje. Wywołania sp_addextendedproperty z eksportu MSSQL importują się z powrotem jako te same komentarze tabel i kolumn.

GraphQL

Możesz zaimportować dokument GraphQL SDL.
Definicje typów obiektowych stają się tabelami, blok extend type jest scalany z typem, który rozszerza, a pola interfejsów są dziedziczone przez typy, które je implementują.
Pole, którego typem jest inna tabela, staje się relacją, a nie kolumną, a lista po obu stronach tworzy tabelę łączącą.
Pole pojedyncze, takie jak buyer: User, jest najpierw łączone w parę z jedynym polem drugiego typu, którego nazwa kończy się ciągiem By z nazwą tego pola, na przykład orderListByBuyer, bez uwzględniania wielkości liter i podkreśleń; pole numerowane, takie jak buyer2, jest łączone w parę w ten sam sposób bez swojego numeru. Tak właśnie wynik GraphQL z Generatora kodu nazywa pola, gdy dwie tabele łączy więcej niż jedna relacja lub tabela odwołuje się do samej siebie, więc taki wynik importuje się z powrotem ze wszystkimi relacjami.
Typy główne (Query, Mutation, Subscription), typy introspekcji oraz typy opakowujące Relay, federacji i Hasura, takie jak PageInfo, *Connection, *Edge i *_aggregate, są traktowane jako szum i pomijane.
Dyrektywy @id, @primaryKey, @unique, @autoincrement, @default, @map, @relation, @column, @table, @index i @db.* są uwzględniane.
Nazwa pliku musi kończyć się na .graphql, .gql lub .graphqls. Plik Prisma schema.prisma nie jest dokumentem GraphQL i nie można go tutaj zaimportować.

DBML

Możesz zaimportować plik w formacie DBML, używanym przez dbdiagram.io i dbdocs.
Odczytywane są bloki Table, TablePartial, Ref, Enum i TableGroup. Bloki Project i samodzielne bloki Note są pomijane bez wpływu na otaczające je tabele.
Akceptowany jest każdy zapis odwołania: forma z dwukropkiem Ref:, odwołanie nazwane, forma blokowa Ref { } oraz ustawienie [ref: > table.column] zapisane przy kolumnie.
Odwołanie wiele do wielu <> tworzy tabelę łączącą o nazwie utworzonej z nazw obu stron.
Ustawienia delete i update samodzielnego odwołania stają się opcjami On Delete i On Update relacji, jak w Ref: users.id < posts.user_id [delete: cascade, update: set null]. Możliwe wartości to cascade, restrict, set null, set default i no action, w dowolnej wielkości liter. Każda inna wartość lub brak ustawienia jest importowany jako Not set, a inne ustawienia, takie jak color, są ignorowane.
Ustawienie [ref: ...] zapisane przy kolumnie nie przenosi akcji, a ustawienia odwołania <> nie są przenoszone na tabelę łączącą. Gdy ten sam klucz obcy jest zadeklarowany zarówno przy kolumnie, jak i jako samodzielne odwołanie, zachowywana jest deklaracja przy kolumnie, bez akcji.
Ustawienie headercolor tabeli, jak w Table users [headercolor: #3498DB], staje się jej kolorem, gdy wartość jest kodem szesnastkowym #rgb lub #rrggbb zapisanym bez cudzysłowu. Każda inna wartość jest pomijana, a ustawienie headercolor bloku TablePartial nie jest przekazywane do tabel, które go używają.
Każdy blok TableGroup staje się grupą tabel zawierającą wymienione w nim tabele, po jednej w wierszu, nazwane tak, jak nazywa je Ref. Jego ustawienie [color: ...] staje się kolorem grupy według tej samej reguły co headercolor, a jego adnotacja i inne ustawienia są pomijane. Tabela wymieniona w dwóch grupach pozostaje w pierwszej. Grupa, w której nie zostaje żadna tabela, nie jest tworzona, niezależnie od tego, czy nie wymienia żadnej tabeli zadeklarowanej w pliku, czy tylko tabele zajęte już przez wcześniejszą grupę. Ramka grupy jest dopasowywana do jej tabel niezależnie od tego, gdzie zostaną umieszczone, a gdy tabele są układane w rzędach, tabele grupy pozostają razem.
Nazwa pliku musi kończyć się na .dbml.

AML

Możesz zaimportować plik AML (Azimutt Markup Language). Akceptowana jest zarówno obecna składnia, jak i starsza składnia v1.
Encje stają się tabelami, a zagnieżdżone atrybuty są spłaszczane do nazwy kolumny z kropkami, takiej jak settings.slug.
Atrybuty otrzymują NOT NULL, chyba że są oznaczone jako nullable, a konstrukcje, dla których edytor nie ma miejsca, takie jak check, type i tags, są pomijane, a nie odrzucane. Encja oznaczona jako widok jest importowana jako zwykła tabela.
Właściwość color encji, jak w users {color: red}, staje się kolorem jej tabeli. Nazwy kolorów AML, red, orange, amber, yellow, lime, green, emerald, teal, cyan, sky, blue, indigo, violet, purple, fuchsia, pink, rose i gray, są odczytywane w dowolnej wielkości liter, w cudzysłowie lub bez, każda jako odcień 500 koloru Tailwind o tej nazwie, na przykład #ef4444 dla red. Kod szesnastkowy w cudzysłowie, taki jak "#3498db", jest zachowywany w zapisanej postaci; kodu #3498db bez cudzysłowu nie da się odczytać, ponieważ # rozpoczyna komentarz AML. Każda inna wartość, a także właściwość color przy atrybucie lub relacji, jest pomijana.
Samodzielna instrukcja rel lub fk w starszej składni zachowuje swoje właściwości onDelete i onUpdate jako opcje On Delete i On Update relacji, jak w rel posts(user_id) -> users(id) {onDelete: cascade, onUpdate: "set null"}. Możliwe wartości to cascade, restrict, set null, set default i no action, w cudzysłowie lub bez, w dowolnej wielkości liter. Inne właściwości są pomijane.
W relacji zapisanej przy atrybucie, takiej jak user_id int -> users(id) {onDelete: cascade}, właściwości należą do atrybutu, więc są pomijane, a relacja jest importowana jako Not set.
Nazwa pliku musi kończyć się na .aml.

GraphQL, DBML i AML to formaty obsługiwane w obie strony: każdy z nich jest też formatem docelowym na karcie Generator kodu.
DBML i AML przenoszą ON DELETE i ON UPDATE każdej relacji w obie strony – zobacz stronę Generator kodu. GraphQL nie przenosi żadnej z tych akcji, więc import GraphQL pozostawia obie z wartością Not set.
DBML przenosi w obie strony również kolory tabel, bez przezroczystości, oraz każdą grupę tabel, która zawiera tabelę. Grupa bez nazwy wraca jako group_1, group_2 itd., a powtórzona nazwa grupy wraca z dodanym _2, _3 itd. AML przenosi kolor tabeli tylko jako najbliższą ze swoich nazw kolorów, więc #FF8800 jest zapisywany jako orange i wraca jako #f97316, a grup nie przenosi wcale. GraphQL nie przenosi ani kolorów, ani grup.

Eksportowanie

Podmenu Export w menu kontekstowym kanwy ma trzy pozycje:

• json: Zapisuje diagram w takiej postaci, w jakiej przechowuje go jego plik, jako .erd.json: tabele z ich kolumnami i indeksami, relacje, notatki i grupy tabel oraz ustawienia, przy czym każde zablokowane ustawienie ma swoją zablokowaną wartość.
• Schema SQL: Otwiera kartę Schemat SQL z otwartym panelem opcji i fokusem na przycisku Save file, więc naciśnięcie klawisza Enter zapisuje kod SQL wyświetlany na karcie jako .sql. Do tego momentu nic nie jest zapisywane.
• Image: Otwiera okno dialogowe Export image, które zapisuje diagram jako plik .png lub .svg albo kopiuje go do schowka jako obraz PNG – zobacz sekcję Obraz.

Wszystkie trzy działają w edytorze tylko do odczytu.

Schemat SQL zapisuje ON DELETE i ON UPDATE każdej relacji po jej klauzuli REFERENCES, najpierw ON DELETE. Wartość Not set niczego nie zapisuje, a akcja, której wybrana baza danych nie akceptuje, jest pomijana. Informacje o tym, która baza danych przyjmuje które akcje, znajdziesz na stronie Edycja relacji.

Każdy eksportowany plik otrzymuje nazwę <database name>-<timestamp> z rozszerzeniem, przy czym znacznik czasu jest podawany w czasie lokalnym w formacie yyyy-MM-dd'T'HH_mm_ss – na przykład my-schema-2026-08-29T04_05_06.erd.json. Pusta nazwa bazy danych jest zastępowana wartością unnamed.
Przyciski Save file na karcie Schemat SQL i na karcie Generator kodu nazywają swoje pliki w ten sam sposób. Obraz otrzymuje nazwę bazy danych z chwili otwarcia okna dialogowego.

Polecenia Import, Import and Add i Export są też dostępne w palecie Szybkie wyszukiwanie na karcie ERD, z tymi samymi pozycjami co menu kontekstowe kanwy.

W aplikacji Obsidian nie pojawia się okno dialogowe pobierania ani zapisu: plik jest zapisywany w sejfie, w miejscu, w którym Obsidian umieszcza nowe załączniki dla tego diagramu, a komunikat podaje jego ścieżkę.
Znaki, których Obsidian nie dopuszcza w nazwie pliku, \ / : * ? " < > |, są zastępowane znakiem -.
Eksplorator plików aplikacji Obsidian pokazuje wyeksportowany plik .erd.json lub .sql tylko wtedy, gdy opcja Settings → Files and links → Detect all file extensions jest włączona.

Obraz

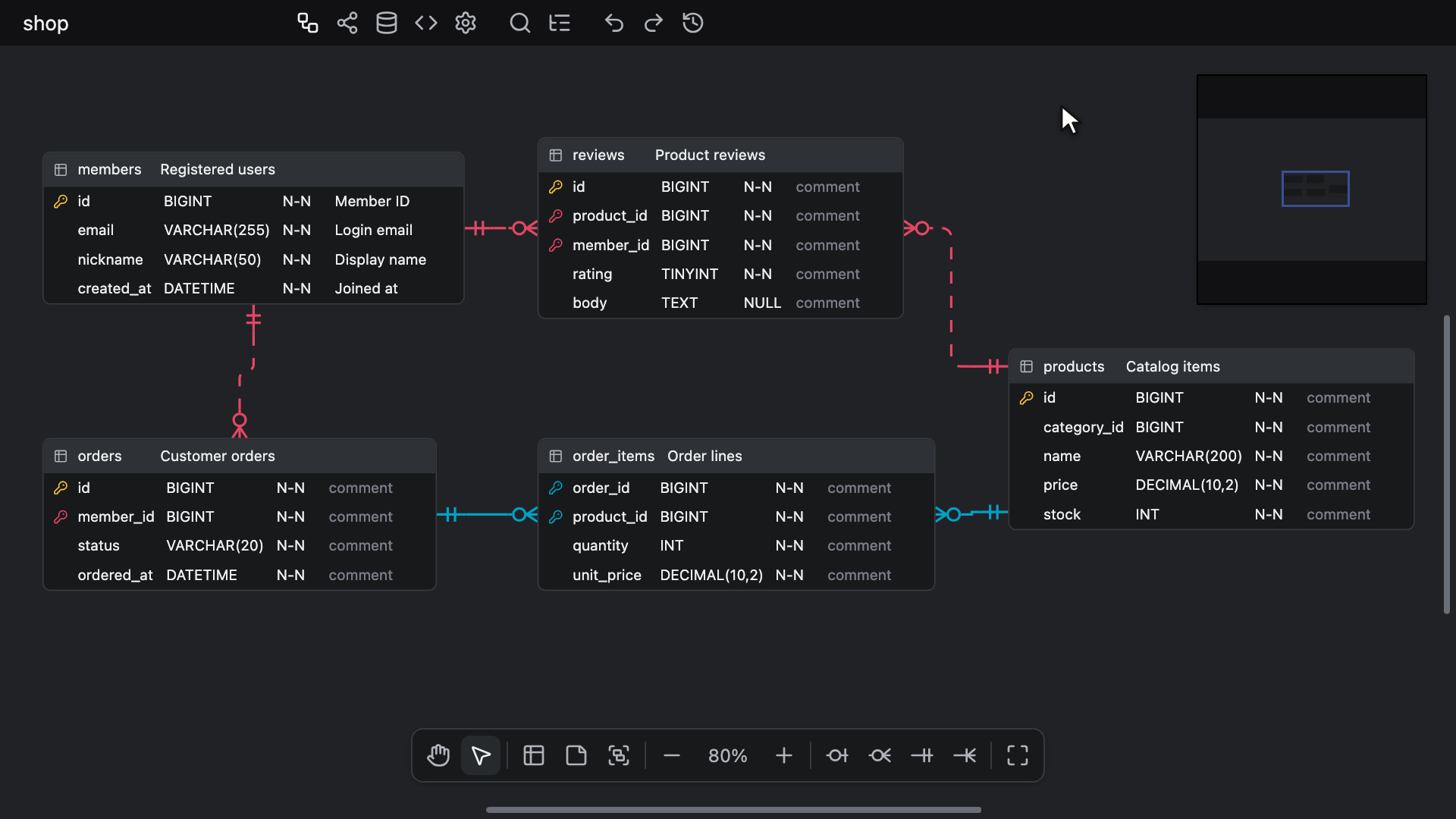

Polecenie Export ▸ Image, wywołane z menu kontekstowego kanwy lub z Szybkiego wyszukiwania, otwiera okno dialogowe Export image: podgląd obrazu obok jego opcji. Otwarty Eksplorator pozostaje otwarty pod przyciemnionym obszarem.

• Background: Domyślnie włączona. Po wyłączeniu kanwa pozostaje przezroczysta.
• Dark mode: Początkowo odpowiada wyglądowi edytora. Dopóki odpowiada wyglądowi na ekranie, obraz przyjmuje własne kolory kanwy, łącznie ze zmianami z kreatora motywu; drugi wygląd korzysta z predefiniowanego motywu o tym samym odcieniu szarości i kolorze akcentu.
• Scale: 1x, 2x lub 3x, domyślnie wybrana jest wartość 2x. Określa tylko rozmiar obrazu PNG i kopii w schowku, a wiersz pod nią podaje ten rozmiar w postaci PNG <width> × <height> px.

Wybrane ustawienia są zachowywane do zamknięcia edytora i nigdy nie są zapisywane w dokumencie. Podgląd jest rysowany tak samo jak obraz i jest rysowany ponownie, gdy zmieni się opcja Background lub Dark mode.

Obraz przedstawia diagram w stanie z chwili otwarcia okna dialogowego; aby uwzględnić późniejsze zmiany, zamknij okno dialogowe i otwórz je ponownie. Obejmuje cały diagram, bez względu na to, jak daleko jest on przewinięty, jest przycinany do tego, co rysuje diagram, z dodatkiem marginesu, i zawsze jest rysowany w powiększeniu 100%, niezależnie od bieżącego powiększenia edytora, więc każda tabela jest narysowana w całości. To, co ukrywają Opcje widoku – relacje, ich etykiety ON DELETE i ON UPDATE, grupy tabel lub notatki – nie jest rysowane ani nie zajmuje miejsca, a grupy tabel są rysowane za wszystkimi innymi elementami.

Obraz zapisują trzy przyciski i każdy z nich pozostawia okno dialogowe otwarte:

• PNG: Zapisuje plik .png o rozmiarze diagramu w powiększeniu 100% pomnożonym przez wartość Scale. Obraz PNG zbyt duży dla kanwy przeglądarki jest zapisywany w zmniejszonej rozdzielczości, zamiast zakończyć się błędem: okno dialogowe ostrzega o tym wcześniej komunikatem Reduced from <width> × <height> px, past what a browser canvas can hold, a komunikat Exported at a reduced resolution informuje o tym później.
• SVG: Zapisuje plik .svg o rozmiarze diagramu w powiększeniu 100%, niezależnie od wartości Scale, i nigdy go nie zmniejsza. Tekst pozostaje w nim tekstem, a czcionki są wskazywane nazwą zamiast osadzania, więc program do wyświetlania bez czcionki edytora rysuje tekst inną czcionką. Cienie są pomijane.
• Copy to clipboard: Umieszcza w schowku obraz PNG z wybraną wartością Scale, zmniejszony tak jak zapisywany plik PNG, gdy kanwa przeglądarki nie może go pomieścić. Potwierdza to komunikatem Copied the image to the clipboard lub Copied at a reduced resolution, gdy obraz został zmniejszony. Jeśli kopiowanie się nie powiedzie, ponieważ przeglądarka lub host odmawia dostępu do schowka albo nie udało się narysować obrazu, komunikat Couldn't copy the image sugeruje zamiast tego zapisanie obrazu PNG.

Obraz jest rysowany w procesie roboczym w tle, jeśli host go uruchamia, więc w tym czasie z edytora można dalej korzystać. Gdy trwa to dłużej niż chwilę, pojawia się komunikat Exporting PNG, Exporting SVG lub Copying image, a błąd jest zgłaszany jako Couldn't export the PNG lub Couldn't export the SVG. Zamknięcie okna dialogowego, gdy plik jest jeszcze rysowany, nie przerywa jego zapisu.

Po otwarciu okna dialogowego fokus ma przycisk PNG, a klawisz Tab nie wychodzi poza okno dialogowe. Klawisz Escape, przycisk x lub kliknięcie przyciemnionego obszaru wokół okna zamyka je.
Gdy okno jest otwarte, skróty kanwy, łącznie z cofaniem i ponawianiem, a także kopiowanie i wklejanie nic nie robią. Ctrl + K (Windows/Linux) lub ⌘ + K (Mac) zamyka je i otwiera Szybkie wyszukiwanie. Ctrl + F (Windows/Linux) lub ⌘ + F (Mac) zamyka je i umieszcza kursor tekstowy w polu wyszukiwania panelu Eksplorator, otwierając Eksplorator, jeśli jest zamknięty, ale nigdy go nie zamykając. W edytorze zbyt wąskim, aby pokazać Eksplorator, skrót nadal zamyka okno dialogowe, ale zamiast przenosić kursor tekstowy, wyświetla powiadomienie.
