Importar ou exportar ficheiros

Importar ficheiros externos

É possível importar cinco formatos, a partir do submenu Import do menu de contexto da tela:

• json
• Schema SQL
• GraphQL
• DBML
• AML

A opção Import and Add, logo abaixo da opção Import, adiciona o ficheiro ao diagrama em vez de o substituir — consulte Importar e adicionar.
O ecrã de boas-vindas que um diagrama vazio mostra tem uma linha Import com os mesmos cinco formatos — consulte Ecrã de boas-vindas.

As extensões são reconhecidas sem distinguir maiúsculas de minúsculas. Escolher um ficheiro cuja extensão não corresponda ao formato selecionado cancela a importação e mostra Only <format> files can be imported, com o formato escrito json, sql, graphql, dbml ou aml, como em Only sql files can be imported.

A opção Import substitui o documento atual em vez de fundir o ficheiro com ele, e uma anulação repõe o diagrama anterior.

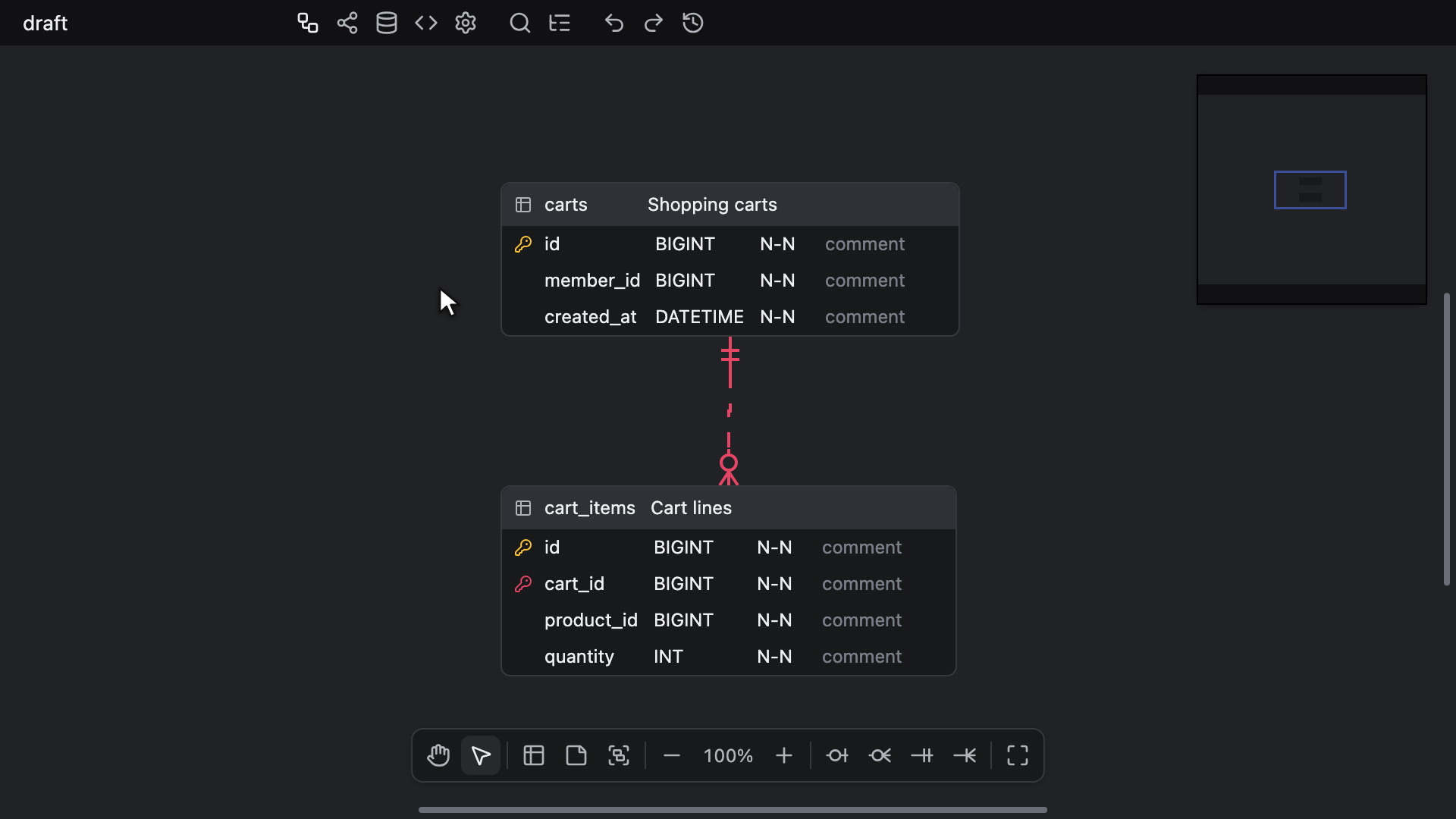

Um ficheiro JSON traz consigo as suas próprias definições, incluindo os seus bloqueios. Quando o ficheiro bloqueia o separador, a linguagem do Gerador de código, um formato do nome ou o tipo de delimitador, continua a ver o que tinha, mas o valor guardado é o valor bloqueado do ficheiro. A vista, bloqueada ou não, vai para onde o ficheiro a coloca. Um ficheiro JSON guardado antes de existirem os bloqueios é importado com todos os bloqueios ativados e a vista a 100%.
Os outros formatos mantêm as definições que já tem, incluindo os bloqueios, exceto a vista, que começa a 100%.
Os analisadores de GraphQL, DBML e AML nunca falham: um ficheiro que não conseguem ler produz um diagrama vazio em vez de um erro.

Um ficheiro JSON mantém as posições que tem. As tabelas de um ficheiro de Esquema SQL, GraphQL, DBML ou AML são posicionadas antes de o diagrama mudar:

• Quando o ficheiro tem duas ou mais tabelas e pelo menos uma relação, estas são dispostas pela disposição automática Flow, da esquerda para a direita ao longo das relações, a partir do canto superior esquerdo da tela. Uma relação de uma tabela consigo própria também conta.
• Caso contrário, são dispostas em linhas a partir do canto superior esquerdo, primeiro as tabelas com menos colunas.
• Se a disposição demorar mais de 6 segundos, aparece um aviso Placing tables com um botão Cancel. O botão Cancel, ou a tecla Escape enquanto o aviso está visível, abandona a disposição e, em vez disso, dispõe as tabelas em linhas. A disposição em linhas também é usada, sem aviso, quando a disposição falha, quando nenhuma disposição é devolvida no espaço de 60 segundos ou quando o host não executa nenhum worker partilhado — consulte Web Workers.

O diagrama é então substituído num único passo, pelo que não aparece nenhum estado intermédio. Uma definição que mude enquanto as tabelas estão a ser posicionadas, como o separador, é mantida e, se importar outro ficheiro entretanto, prevalece a importação iniciada em último lugar.

Um editor só de leitura não carrega nada a partir da opção Import e não oferece a opção Import and Add.

Importar e adicionar

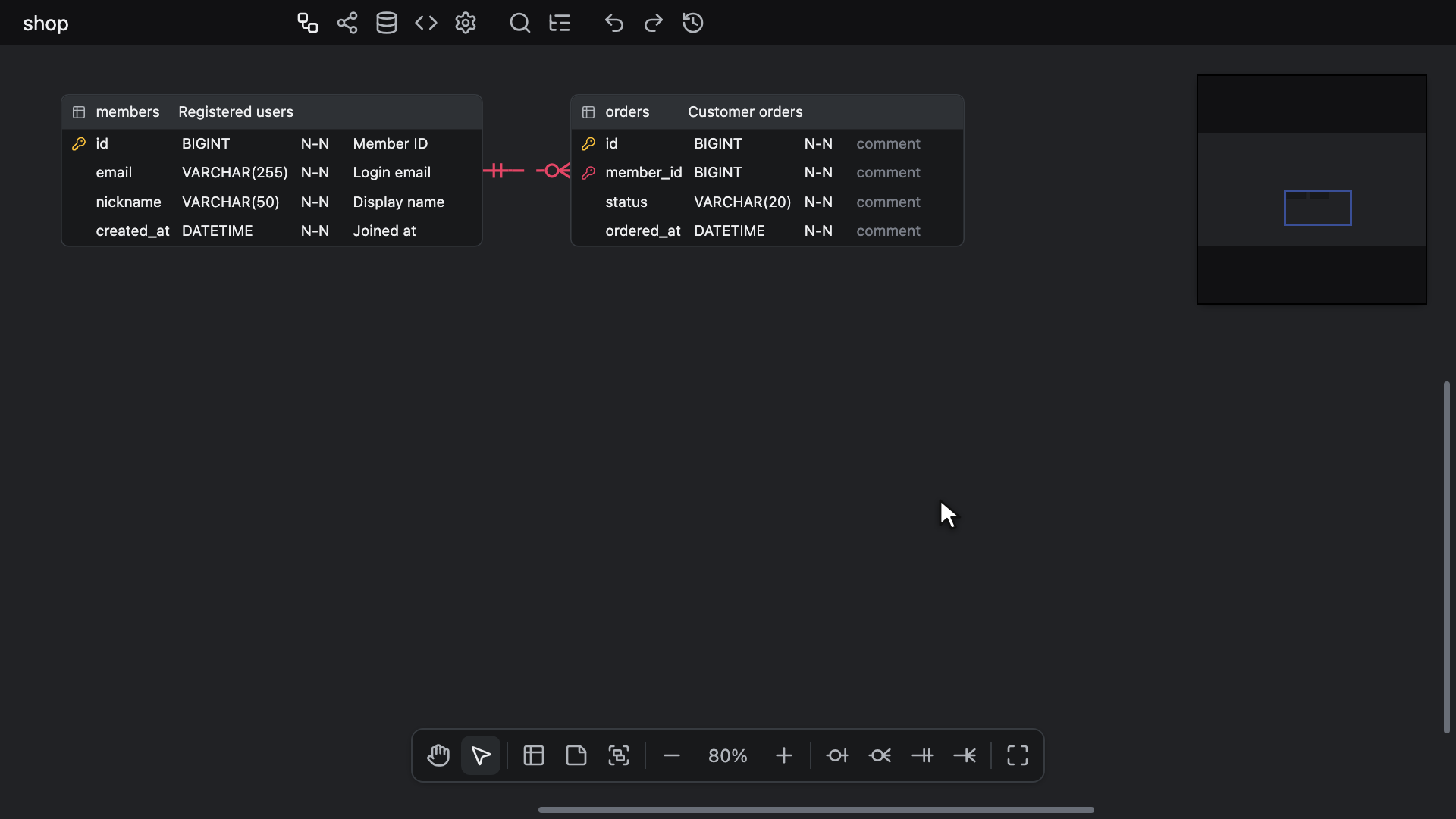

A opção Import and Add mantém o diagrama e adiciona um ficheiro abaixo dele. Encontra-se no menu de contexto da tela e na pesquisa rápida no separador ERD, e oferece os mesmos cinco formatos com a mesma verificação da extensão que a opção Import.

O ficheiro entra da mesma forma que uma colagem: cada tabela, coluna, relação, índice, nota e grupo de tabelas que contém é adicionado como um elemento novo, as tabelas que já estão no diagrama não se movem e nenhuma definição muda, pelo que as definições de um ficheiro JSON ficam de fora.
Uma tabela cujo nome já existe no diagrama é adicionada como uma segunda tabela com esse nome, e não fundida com a existente. As relações e os índices vêm apenas do ficheiro, pelo que uma chave externa para uma tabela que o ficheiro não define não fica ligada a uma tabela que já esteja no diagrama.

O bloco adicionado fica logo abaixo de tudo o que o diagrama contém, alinhado com a margem esquerda deste, ou no canto superior esquerdo de um diagrama vazio. As notas e os grupos de tabelas ocultados com o menu Opções de vista também contam, pois continuam a ocupar o seu lugar.
Dentro do bloco, um ficheiro JSON mantém a sua própria disposição, incluindo os seus grupos de tabelas. Os outros formatos são posicionados como a opção Import os posiciona, com Flow ou em linhas segundo as mesmas regras, e a caixa de cada grupo de tabelas é ajustada às suas tabelas. As tabelas e as notas adicionadas ficam por cima de tudo o que já lá estava.

Quando o bloco é colocado, fica selecionado apenas o que foi adicionado: as novas tabelas e, enquanto estiverem visíveis, as novas notas e os novos grupos de tabelas. Se entretanto tiver mudado para outro separador, o editor volta ao separador ERD antes de o bloco ser colocado. A vista desloca-se então até ao bloco com o zoom atual, a menos que este já esteja bem visível — consulte Onde termina um salto. Uma única anulação retira tudo o que foi adicionado.
Um ficheiro que o analisador não consegue ler, ou um ficheiro sem tabelas nem notas, não adiciona nada.

Vários ficheiros de Esquema SQL, GraphQL, DBML ou AML adicionados enquanto um ainda está a ser posicionado são todos colocados, pela ordem em que foram iniciados. Um ficheiro JSON adicionado entretanto é colocado assim que é lido, antes deles. Uma importação com a opção Import, ou o carregamento de outro documento, descarta os que ainda estiverem a ser posicionados.

Os agentes de programação adicionam um ficheiro da mesma forma com o modo append das ferramentas de importação MCP, que mantém a disposição de um ficheiro JSON mas dispõe as tabelas dos outros formatos em linhas, nunca com Flow — consulte Importação.

JSON

Pode importar ficheiros no formato de esquema definido no editor. O nome do ficheiro tem de terminar em .json, pelo que um ficheiro exportado como <database name>-<timestamp>.erd.json é importado de volta tal como está; um ficheiro apenas com a extensão .erd ou .vuerd não é aceite aqui. Os ficheiros guardados por versões anteriores também são lidos.

Esquema SQL

Também pode importar ficheiros de esquema definidos em SQL.
Embora os analisadores tenham sido feitos para ser o mais flexíveis possível, independentemente da base de dados, pode haver alguma sintaxe não suportada.
O nome do ficheiro tem de terminar em .sql.
Pode consultar aqui a sintaxe suportada.

As colunas vêm apenas de CREATE TABLE. Uma coluna adicionada por ALTER TABLE ... ADD COLUMN não é lida.
Os itens de um CREATE TABLE que não são colunas são ignorados em vez de serem lidos como colunas: um CHECK (...) sem nome, os LIKE e EXCLUDE do PostgreSQL, os FULLTEXT e SPATIAL do MySQL escritos sem INDEX nem KEY, o PERIOD FOR do T-SQL e o SUPPLEMENTAL LOG DATA do Oracle.
Uma coluna com o nome de um deles continua a ser importada quando o nome é seguido de um tipo integrado, como em exclude BOOLEAN, ou quando o nome está entre aspas, como em "check" int. Um like sem aspas seguido de um tipo que não é integrado, como like citext, é lido como o LIKE do PostgreSQL e ignorado.
As próprias restrições CHECK não são importadas, pois o editor não tem onde as guardar.

Tipos de dados

O tipo de dados de uma coluna é mantido, incluindo a lista de argumentos, mesmo quando não é um tipo integrado de nenhuma base de dados suportada.
Isto abrange um enum ou um tipo composto criado com CREATE TYPE, um domínio criado com CREATE DOMAIN, tipos de extensões como hstore, citext e ltree, nomes qualificados com esquema como public.mood e nomes entre aspas ou entre parênteses retos como "MyType" e [dbo].[Phone], que mantêm as aspas ou os parênteses retos. As próprias instruções CREATE TYPE, CREATE DOMAIN e CREATE EXTENSION são ignoradas.
Um tipo integrado perde as aspas ou os parênteses retos, pelo que [int] é importado como int e [nvarchar](50) como nvarchar(50). Os tipos "char" e "bit" do PostgreSQL mantêm as aspas, porque são tipos diferentes de char e bit.
Os sufixos de array mantêm-se em qualquer tipo: integer[], text[3][3], integer ARRAY, mood[]. O UNSIGNED BIG INT do SQLite é importado inteiro.
Os UNSIGNED e ZEROFILL do MySQL e do MariaDB, escritos logo a seguir a um tipo e aos seus argumentos, mantêm-se como parte do tipo, tal como estão escritos: INT UNSIGNED, SMALLINT(5) UNSIGNED ZEROFILL, o int unsigned do mysqldump. SIGNED, a predefinição, é descartado, pelo que TINYINT SIGNED é importado como TINYINT. Um modificador escrito depois de outra opção de coluna, como em INT NOT NULL UNSIGNED, que o MySQL recusa, é descartado.
Os valores de ENUM(...) e SET(...) mantêm as aspas, com uma aspa dentro de um valor duplicada, como em ENUM('a','it''s'). O 'it\'s' do MySQL, com escape por barra invertida, é importado com a aspa duplicada da mesma forma. Num tipo STRUCT<...> do Databricks, os nomes de campos entre aspas e o COMMENT de um campo mantêm as aspas.
Uma coluna escrita sem tipo, como uma coluna do SQLite sem tipo ou uma coluna calculada AS, continua sem tipo: uma palavra-chave como NOT, NULL, DEFAULT, PRIMARY ou REFERENCES, ou uma cadeia entre aspas simples, não é lida como tipo.

Valores predefinidos

O DEFAULT de uma coluna mantém a expressão completa, como now(), 0.5, CURRENT_TIMESTAMP ou ARRAY[]::text[], até à opção de coluna seguinte, a uma vírgula ou ao parêntese de fecho. Um CASE ... END é lido inteiro.
Os parênteses à volta de toda a expressão são removidos, pelo que o ((0)) do SQL Server é importado como 0 e (getdate()) como getdate(). A conversão de tipo de um literal também é removida, pelo que o 'draft'::character varying do pg_dump é importado como 'draft' e NULL::character varying como NULL; as outras conversões mantêm-se, como em ARRAY[]::text[] e lower('A'::text).
O ON UPDATE CURRENT_TIMESTAMP do MySQL é descartado, pois uma coluna não tem lugar para ele, e o valor predefinido que o antecede mantém-se. O DEFAULT ON NULL 0 do Oracle, com ou sem FOR INSERT ONLY ou FOR INSERT AND UPDATE, é importado como 0.
Uma cadeia com prefixo, como N'x', E'x', B'0', X'ff', U&'x' ou _utf8mb4'x', é lida como uma só cadeia, mesmo que contenha um parêntese.

O SQL Server Management Studio escreve os valores predefinidos depois das tabelas, como ALTER TABLE [dbo].[t] ADD CONSTRAINT [DF_x] DEFAULT ((1)) FOR [col]. Uma instrução deste tipo define o valor predefinido dessa coluna, aqui 1, e o nome da sua restrição é descartado.

Uma exportação de Esquema SQL volta a colocar os parênteses onde uma base de dados só lê a expressão de um valor predefinido dentro deles — consulte Valores predefinidos.

Incremento automático

AUTO_INCREMENT, AUTOINCREMENT e IDENTITY ativam o sinalizador Auto Increment de uma coluna, tal como GENERATED ALWAYS AS IDENTITY e GENERATED BY DEFAULT AS IDENTITY, que não deixam nenhum valor predefinido.
O mesmo acontece com um valor predefinido que seja uma única chamada nextval() do PostgreSQL, o valor predefinido que uma coluna serial recebe, escrito nextval('s') ou, como o pg_dump o escreve, nextval('s'::regclass). O nome da sequência não é mantido. Um valor predefinido que apenas usa uma sequência, como nextval('s') + 1 ou o NEXT VALUE FOR s do SQL Server, continua a ser um valor predefinido simples.
O pg_dump escreve ambos depois das tabelas, como ALTER TABLE [ONLY] t ALTER [COLUMN] c SET DEFAULT nextval('s'::regclass) e ALTER TABLE t ALTER [COLUMN] c ADD GENERATED ... AS IDENTITY. Qualquer uma das duas instruções ativa o sinalizador Auto Increment dessa coluna e limpa o seu valor predefinido. CREATE SEQUENCE, ALTER SEQUENCE e todas as outras ações ALTER COLUMN são ignoradas.
Uma coluna com o tipo serial, bigserial ou smallserial declarado em linha mantém esse tipo, com o sinalizador Auto Increment desativado.

O editor mantém apenas o sinalizador Auto Increment, e cada base de dados escreve a sua própria forma na exportação — consulte Incremento automático. Uma exportação para PostgreSQL escreve GENERATED ALWAYS AS IDENTITY numa coluna smallint, integer ou bigint, seja qual for a forma importada, e, em qualquer outro tipo, como INT UNSIGNED, apenas uma linha de comentário depois da tabela. As opções de sequência como START WITH 100 perdem-se.
Uma tabela com várias colunas serial ou de identidade é importada com várias colunas de incremento automático, e o MySQL, o MariaDB e o SQL Server recusam uma tabela assim quando a sua exportação é executada.

Chaves primárias

Uma chave primária adicionada depois da sua tabela, ALTER TABLE t ADD [CONSTRAINT n] PRIMARY KEY (...), marca as suas colunas como chave primária.
Os CLUSTERED ou NONCLUSTERED do SQL Server e o USING BTREE do MySQL antes da lista de colunas são saltados na leitura, pelo que o ALTER TABLE [dbo].[Users] ADD CONSTRAINT [PK_Users] PRIMARY KEY CLUSTERED ([Id] ASC) WITH (...) ON [PRIMARY] que o SQL Server Management Studio escreve define Id como chave. O PRIMARY KEY NONCLUSTERED HASH (...) de uma tabela otimizada para memória não é lido, nem em ALTER TABLE nem em CREATE TABLE.

Chaves únicas e índices

Um UNIQUE sobre duas ou mais colunas torna-se um índice único, em todas as formas de escrita: UNIQUE (a, b), UNIQUE KEY n (a, b), UNIQUE INDEX n (a, b), CONSTRAINT n UNIQUE (a, b), o INDEX n UNIQUE (a, b) em linha do SQL Server e ALTER TABLE t ADD [CONSTRAINT n] UNIQUE (a, b).
O índice recebe o nome de índice da chave ou, na sua falta, o nome de CONSTRAINT ou, na falta deste, nenhum nome, e mantém a ordem de ordenação de cada coluna. Um índice assim é uma chave alternativa.
Um UNIQUE sobre uma só coluna, em qualquer dessas formas de escrita, ativa em vez disso o sinalizador Único dessa coluna e não adiciona nenhum índice, pelo que a restrição UQ_<table name>_<column name> que a exportação escreve volta como o sinalizador a partir do qual foi escrita. Um CREATE UNIQUE INDEX sobre uma só coluna continua a ser um índice único.

Um ALTER TABLE que adiciona várias chaves de uma vez, tal como o phpMyAdmin escreve ADD PRIMARY KEY (id), ADD UNIQUE KEY uq_a (a, b), ADD UNIQUE KEY uq_c (c), mantém todas as chaves únicas que contém: uq_a é importada como um índice único chamado uq_a, e uq_c como o sinalizador Único de c. Um nome de CONSTRAINT só dá nome à chave da sua própria cláusula. O ADD UNIQUE INDEX IF NOT EXISTS n (...) do MariaDB e os ALTER TABLE t WITH CHECK ADD ... e WITH NOCHECK ADD ... do SQL Server também são lidos.
CREATE INDEX e CREATE UNIQUE INDEX são lidos com nomes qualificados como public.t e [dbo].[t], com os CLUSTERED e NONCLUSTERED do SQL Server, com os CONCURRENTLY, IF NOT EXISTS, ON ONLY e USING btree do PostgreSQL e sem qualquer nome de índice. O grupo de ficheiros ON [PRIMARY] do SQL Server é ignorado.
As opções de chave como NULLS NOT DISTINCT ou USING BTREE não são confundidas com o nome da chave. Na lista de colunas de uma chave, só a primeira palavra designa a coluna, pelo que b DESC NULLS LAST, b text_pattern_ops e b COLLATE "C" incluem todos a coluna b na chave, com DESC mantido como a sua ordem de ordenação. Um comprimento de prefixo como email(191) é saltado na leitura, mas uma chave com uma parte de expressão, como lower(email), é ignorada por inteiro.

Um índice único parcial, CREATE UNIQUE INDEX ... WHERE ... ou o INDEX n UNIQUE (...) WHERE ... em linha do SQL Server, é importado como um índice simples com o mesmo nome e as mesmas colunas, porque uma chave única em toda a tabela seria mais restritiva do que a chave filtrada que o ficheiro declara. A exceção é um filtro composto apenas por testes IS NOT NULL sobre as colunas da chave unidos por AND, o filtro de que o SQL Server precisa para permitir que uma coluna única contenha mais do que um NULL: essa chave continua única.
Uma chave única que indique uma coluna que a tabela não tem, como uma coluna adicionada por ALTER TABLE ... ADD COLUMN, é descartada por inteiro em vez de ser reduzida às colunas que existem. Um índice simples mantém as colunas que existem.

O SQL Developer e o DBMS_METADATA do Oracle escrevem o índice próprio de uma chave como um CREATE UNIQUE INDEX separado, com o nome da chave ou, no caso de uma chave sem nome seguida de USING INDEX, com um nome de sistema como SYS_C0012345. A importação lê esse índice, e o que um ADD CONSTRAINT ... USING INDEX indica, como parte da sua chave: uma chave única composta é importada como um índice único, e uma chave primária ou uma chave única de uma só coluna como os sinalizadores da coluna, sem índice adicional. Uma nova exportação para o Oracle cria então o índice uma única vez.

Uma exportação de Esquema SQL volta a ser importada com os mesmos sinalizadores Único e os mesmos índices para MySQL, MariaDB, MSSQL, Oracle, PostgreSQL e SQLite.
O Snowflake não tem índices secundários, pelo que a sua exportação só traz de volta as chaves únicas: uma composta como um índice único e uma de uma só coluna como o sinalizador Único da coluna. Uma exportação para Databricks não declara nenhuma unicidade, pelo que nenhuma volta.

Chaves externas

Uma chave externa torna-se uma relação nestas formas de escrita:

• Um FOREIGN KEY (...) REFERENCES t (...) ao nível da tabela, com ou sem CONSTRAINT name.
• ALTER TABLE ... ADD [CONSTRAINT name] FOREIGN KEY (...) REFERENCES t (...), incluindo os ALTER TABLE t WITH CHECK ADD ... e WITH NOCHECK ADD ... que o SQL Server Management Studio escreve.
• O REFERENCES t (col) em linha de uma coluna, como em user_id INT REFERENCES users (id), e o FOREIGN KEY REFERENCES t (col) que o SQL Server e o Snowflake permitem nesse ponto. Uma referência em linha a mais do que uma coluna é ignorada.

Um ALTER TABLE origina no máximo uma relação, e só quando a sua primeira cláusula adiciona uma chave externa: uma cláusula FOREIGN KEY depois de uma cláusula ADD PRIMARY KEY ou ADD UNIQUE na mesma instrução não é lida. Quando uma instrução adiciona várias chaves externas, tal como o phpMyAdmin escreve ADD CONSTRAINT fk1 FOREIGN KEY ..., ADD CONSTRAINT fk2 FOREIGN KEY ..., só a última é lida.

REFERENCES t sem lista de colunas aponta para a chave primária de t quando essa chave é uma só coluna. Perante uma chave primária composta, a chave externa é ignorada.
Uma chave externa é ignorada, e nenhuma das suas colunas é marcada como chave externa, quando não é encontrada nenhuma das suas colunas referenciadas ou quando as colunas encontradas nas duas tabelas diferem em número, como quando falta uma coluna apenas numa delas. Quando falta às duas tabelas o mesmo número das suas colunas, as colunas encontradas são emparelhadas pela ordem em que estão escritas, e a relação contém apenas essas.
Todas as relações importadas são do tipo Zero N, e uma relação é identificadora quando cada uma das suas colunas filhas é também uma chave primária.

As cláusulas ON DELETE e ON UPDATE de cada chave externa tornam-se os valores On Delete e On Update da relação: NO ACTION, RESTRICT, CASCADE, SET NULL ou SET DEFAULT, sem distinguir maiúsculas de minúsculas e por qualquer ordem. Uma chave externa sem elas é importada como Not set. Consulte Edição de relações para as definir no editor.
A lista de colunas do PostgreSQL depois de SET NULL ou SET DEFAULT, como em ON DELETE SET NULL (a_id), é saltada na leitura: a ação aplica-se a toda a chave, e um ON UPDATE depois da lista continua a ser lido. MATCH FULL, MATCH PARTIAL e MATCH SIMPLE são ignorados, e o atributo de coluna ON UPDATE CURRENT_TIMESTAMP do MySQL não é confundido com uma ação.
Uma exportação de Esquema SQL volta a ser importada com as ações que essa base de dados escreve, pelo que uma ação que ela omite, como SET DEFAULT no MySQL, qualquer ON UPDATE no Oracle ou tudo o que não seja NO ACTION no Snowflake, volta como Not set.

Comentários

Os comentários de tabelas e colunas são importados a partir das três sintaxes que o analisador lê: a opção de tabela e o atributo de coluna COMMENT usados pelo MySQL, pelo MariaDB, pelo Snowflake e pelo Databricks, as instruções COMMENT ON TABLE e COMMENT ON COLUMN usadas pelo PostgreSQL e pelo Oracle, e a propriedade estendida MS_Description que o SQL Server define com EXEC sp_addextendedproperty.
Um comentário que indique uma tabela ou coluna que o ficheiro não define é ignorado.

As chamadas do SQL Server são lidas com argumentos nomeados, tal como o SQL Server Management Studio escreve todos os comentários (@name=N'MS_Description', @value=N'...', ..., @level1type=N'TABLE', @level1name=N'Users'), e com argumentos posicionais, tal como a exportação MSSQL do editor as escreve.
Só uma propriedade MS_Description numa tabela, ou numa das suas colunas no nível 2, dá origem a um comentário. Outra propriedade, uma vista, um índice ou uma restrição não dão origem a nenhum, e o mesmo acontece com um comentário passado numa variável ou construído com +.

Num comentário, tal como em qualquer texto entre aspas, como um valor DEFAULT ou um nome entre aspas, uma aspa duplicada representa uma só aspa, tal como o mysqldump e o pg_dump a escrevem: 'it''s' é lido como it's.
Uma barra invertida antes de uma aspa, tal como o MySQL e o MariaDB escrevem 'it\'s', também escapa a aspa. Uma aspa assim continua a terminar o texto quando é seguida de um espaço em branco, ,, ;, ), ], :, |, + ou do fim do ficheiro, pelo que 'C:\', o 'C:\'::text do pg_dump e o 'C:\'+name do T-SQL mantêm a barra invertida.
Um valor DEFAULT mantém as aspas, e uma aspa no seu interior é reescrita duplicada, seja qual for a forma como o ficheiro a escapou: 'it''s'.
Quando a base de dados do documento é Databricks no momento da importação, o texto entre aspas simples segue antes as regras do Spark: cada barra invertida escapa o carácter seguinte, pelo que 'C:\\dir' é lido como C:\dir, sequências de escape como \n, \t e \u0041 são descodificadas, e um valor DEFAULT é mantido como 'it\'s'.

O Esquema SQL exportado escapa uma aspa dentro de um comentário de tabela ou coluna: COMMENT 'it''s' para MySQL, MariaDB e Snowflake, COMMENT ON TABLE e COMMENT ON COLUMN ... IS 'it''s' para PostgreSQL e Oracle, e a mesma duplicação, incluindo os nomes de tabelas e colunas, nas chamadas sp_addextendedproperty do MSSQL. Um comentário sem aspas é escrito tal como está.
O Databricks escapa antes uma aspa e uma barra invertida com uma barra invertida, como em COMMENT 'it\'s', pelo que a sua exportação só é lida de volta com exatidão enquanto o Databricks for a base de dados selecionada.
O MSSQL escreve cada comentário como EXECUTE sys.sp_addextendedproperty 'MS_Description', '<comment>', 'schema', '<schema>', 'table', '<table>', seguido de 'column', '<column>' para uma coluna. Com a opção Bracket em None, uma tabela chamada sales.users dá o esquema sales e a tabela users, e um nome sem esquema fica em dbo. Com qualquer outro valor de Bracket, o nome completo é a tabela, em dbo.

Os comentários não sobrevivem a uma ida e volta de exportação e importação com SQLite: o SQLite escreve-os como simples linhas --, que o analisador não lê. As chamadas sp_addextendedproperty de uma exportação MSSQL voltam a ser importadas como os mesmos comentários de tabelas e colunas.

GraphQL

Pode importar um documento GraphQL SDL.
As definições de tipos de objeto tornam-se tabelas, um bloco extend type funde-se com o tipo que estende, e os campos das interfaces são herdados pelos tipos que as implementam.
Um campo cujo tipo é outra tabela torna-se uma relação em vez de uma coluna, e uma lista em ambos os lados cria uma tabela de associação.
Um campo singular como buyer: User é primeiro emparelhado com o único campo do outro tipo cujo nome termina em By seguido do nome desse campo, como orderListByBuyer, sem distinguir maiúsculas de minúsculas e ignorando os caracteres de sublinhado; um campo numerado como buyer2 é emparelhado da mesma forma sem o seu número. É assim que a saída GraphQL do Gerador de código dá nome aos campos quando duas tabelas partilham mais do que uma relação ou uma tabela se refere a si própria, pelo que essa saída volta a ser importada com todas as relações.
Os tipos raiz (Query, Mutation, Subscription), os tipos de introspeção e os tipos envolventes do Relay, da federação e do Hasura, como PageInfo, *Connection, *Edge e *_aggregate, são tratados como ruído e ignorados.
As diretivas @id, @primaryKey, @unique, @autoincrement, @default, @map, @relation, @column, @table, @index e @db.* são respeitadas.
O nome do ficheiro tem de terminar em .graphql, .gql ou .graphqls. Um ficheiro schema.prisma do Prisma não é um documento GraphQL e não pode ser importado aqui.

DBML

Pode importar um ficheiro DBML, o formato usado pelo dbdiagram.io e pelo dbdocs.
São lidos os blocos Table, TablePartial, Ref, Enum e TableGroup. Os blocos Project e os blocos Note autónomos são ignorados sem afetar as tabelas à sua volta.
São aceites todas as formas de escrita de uma referência: a forma Ref: com dois pontos, uma referência com nome, a forma de bloco Ref { } e a definição de coluna em linha [ref: > table.column].
Uma referência muitos-para-muitos <> cria uma tabela de associação com o nome dos dois lados.
As definições delete e update de uma referência autónoma tornam-se os valores On Delete e On Update da relação, como em Ref: users.id < posts.user_id [delete: cascade, update: set null]. Os valores são cascade, restrict, set null, set default e no action, sem distinguir maiúsculas de minúsculas. Qualquer outro valor, ou a ausência de definição, é importado como Not set, e as outras definições, como color, são ignoradas.
A definição [ref: ...] em linha não transporta ações, e as definições de uma referência <> não passam para a tabela de associação. Quando a mesma chave externa é declarada em linha e como referência autónoma, mantém-se a declarada em linha, sem ações.
A definição headercolor de uma tabela, como em Table users [headercolor: #3498DB], torna-se a sua cor quando o valor é um hexadecimal #rgb ou #rrggbb escrito sem aspas. Qualquer outro valor é descartado, e o headercolor de um TablePartial não passa para as tabelas que o usam.
Cada TableGroup torna-se um grupo de tabelas com as tabelas que enumera, uma por linha, designadas tal como um Ref as designa. O seu [color: ...] torna-se a cor do grupo segundo a mesma regra que headercolor, e a sua observação e as outras definições são descartadas. Uma tabela enumerada por dois grupos fica no primeiro. Um grupo que fique sem nenhuma tabela não é criado, quer não enumere nenhuma tabela que o ficheiro declare, quer enumere apenas tabelas já atribuídas a um grupo anterior. A caixa do grupo é ajustada às suas tabelas onde quer que estas sejam posicionadas, e, quando as tabelas são dispostas em linhas, as tabelas de um grupo ficam juntas.
O nome do ficheiro tem de terminar em .dbml.

AML

Pode importar um ficheiro AML (Azimutt Markup Language). São aceites tanto a forma de escrita atual como a antiga v1.
As entidades tornam-se tabelas, e os atributos aninhados são achatados num nome de coluna com pontos, como settings.slug.
Os atributos são NOT NULL a menos que estejam marcados como nullable, e as construções para as quais o editor não tem lugar, como check, type e tags, são descartadas em vez de rejeitadas. Uma entidade marcada como vista é importada como uma tabela simples.
A propriedade color de uma entidade, como em users {color: red}, torna-se a cor da sua tabela. Os nomes de cores do AML, red, orange, amber, yellow, lime, green, emerald, teal, cyan, sky, blue, indigo, violet, purple, fuchsia, pink, rose e gray, são lidos sem distinguir maiúsculas de minúsculas, com ou sem aspas, cada um como o tom 500 da cor do Tailwind com esse nome, como #ef4444 para red. Um hexadecimal entre aspas como "#3498db" é mantido tal como está escrito; um #3498db sem aspas não pode ser lido, porque # inicia um comentário AML. Qualquer outro valor, e uma propriedade color num atributo ou numa relação, é descartado.
Uma instrução rel autónoma, ou fk na forma de escrita antiga, mantém as suas propriedades onDelete e onUpdate como os valores On Delete e On Update da relação, como em rel posts(user_id) -> users(id) {onDelete: cascade, onUpdate: "set null"}. Os valores são cascade, restrict, set null, set default e no action, com ou sem aspas, sem distinguir maiúsculas de minúsculas. As outras propriedades são descartadas.
Numa relação em linha como user_id int -> users(id) {onDelete: cascade}, as propriedades pertencem ao atributo, pelo que são descartadas e a relação é importada como Not set.
O nome do ficheiro tem de terminar em .aml.

GraphQL, DBML e AML são formatos de ida e volta: cada um é também um destino do Gerador de código.
O DBML e o AML transportam o ON DELETE e o ON UPDATE de cada relação nos dois sentidos — consulte Gerador de código. O GraphQL não transporta nenhum dos dois, pelo que uma importação de GraphQL deixa ambos como Not set.
O DBML transporta também as cores das tabelas, sem qualquer transparência, e cada grupo de tabelas que contenha uma tabela, nos dois sentidos. Um grupo sem nome volta como group_1, group_2 e assim sucessivamente, e um nome de grupo repetido volta com _2, _3 e assim sucessivamente acrescentado. O AML transporta a cor de uma tabela apenas como o mais próximo dos seus nomes de cores, pelo que #FF8800 é escrito como orange e volta como #f97316, e não transporta grupos. O GraphQL não transporta cores nem grupos.

Exportar

O submenu Export do menu de contexto da tela tem três opções:

• json: Guarda o diagrama tal como o seu ficheiro o contém, como .erd.json: as tabelas com as suas colunas e índices, as relações, as notas e os grupos de tabelas, e as definições, cada definição bloqueada com o seu valor bloqueado.
• Schema SQL: Abre o separador Esquema SQL com o seu painel de opções aberto e o foco no botão Save file, pelo que premir Enter guarda como .sql o SQL que o separador mostra. Nada é guardado até lá.
• Image: Abre a caixa de diálogo Export image, que guarda o diagrama como .png ou .svg, ou o copia para a área de transferência como PNG — consulte Imagem.

As três funcionam num editor só de leitura.

O Esquema SQL escreve o ON DELETE e o ON UPDATE de cada relação depois do seu REFERENCES, primeiro o ON DELETE. O valor Not set não escreve nada, e uma ação que a base de dados selecionada não aceita é omitida. Consulte Edição de relações para saber que base de dados aceita cada ação.

Cada ficheiro exportado tem o nome <database name>-<timestamp> seguido da sua extensão, com o carimbo de data/hora na hora local no formato yyyy-MM-dd'T'HH_mm_ss — por exemplo, my-schema-2026-08-29T04_05_06.erd.json. Um nome da base de dados em branco é substituído por unnamed.
O botão Save file do separador Esquema SQL e o do Gerador de código dão nome aos ficheiros da mesma forma. Uma imagem usa o nome da base de dados tal como estava quando a caixa de diálogo foi aberta.

As opções Import, Import and Add e Export também estão disponíveis na pesquisa rápida no separador ERD, com as mesmas entradas que o menu de contexto da tela.

No Obsidian não aparece nenhuma caixa de diálogo de transferência ou para guardar: o ficheiro é escrito no cofre, onde o Obsidian coloca os novos anexos desse diagrama, e um aviso indica o seu caminho.
Os caracteres que o Obsidian não permite num nome de ficheiro, \ / : * ? " < > |, são substituídos por -.
O explorador de ficheiros do Obsidian só lista um ficheiro .erd.json ou .sql exportado enquanto a opção Settings → Files and links → Detect all file extensions estiver ativada.

Imagem

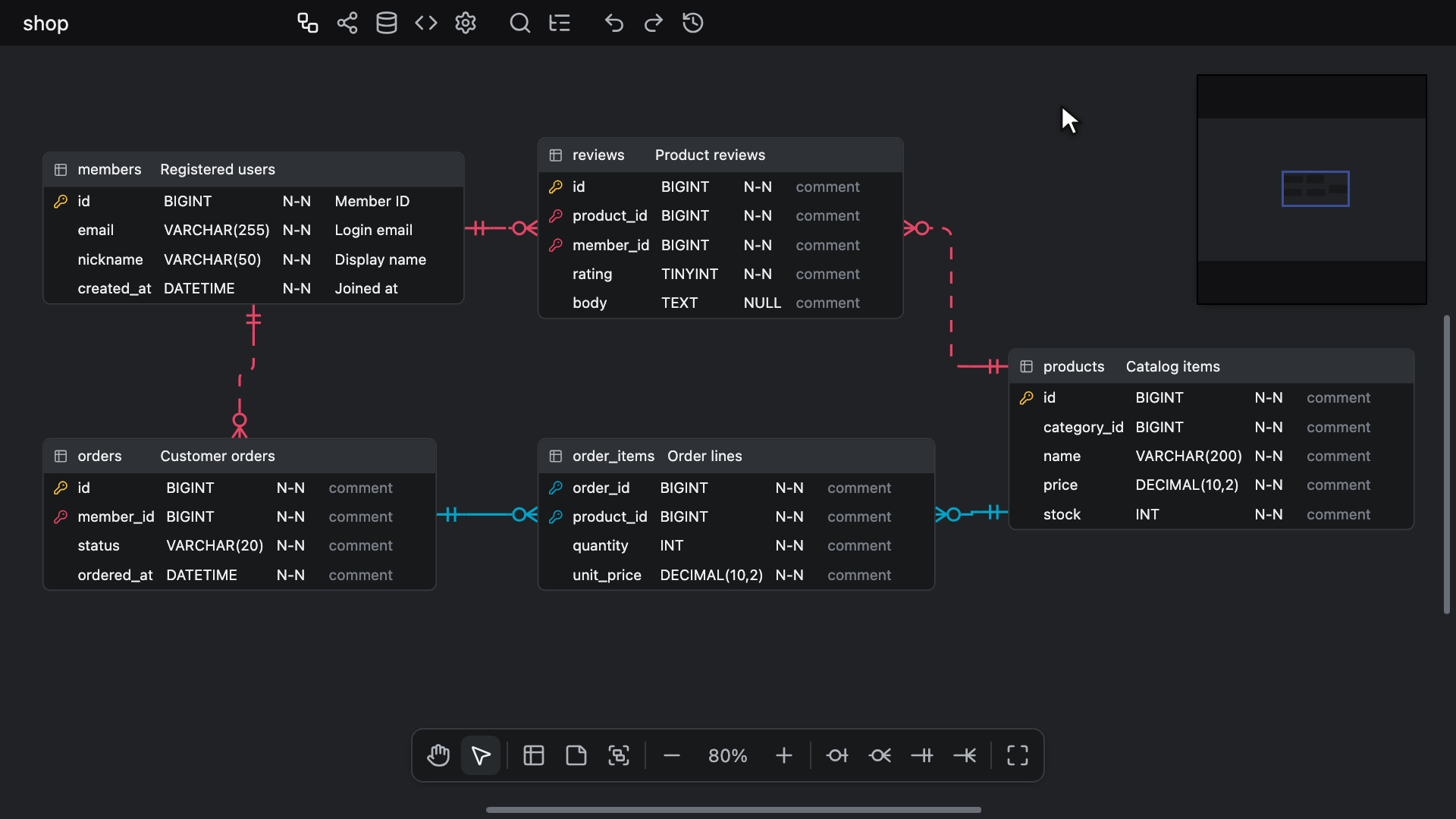

A opção Export ▸ Image, a partir do menu de contexto da tela ou da pesquisa rápida, abre a caixa de diálogo Export image: uma pré-visualização da imagem ao lado das suas opções. Um explorador aberto continua aberto por baixo da área esbatida.

• Background: Ativado por predefinição. Desativado, deixa a tela transparente.
• Dark mode: Começa por corresponder ao aspeto do editor. Enquanto corresponder ao aspeto no ecrã, a imagem usa as próprias cores da tela, incluindo as alterações do criador de temas; o outro aspeto usa o tema predefinido com o mesmo tom de cinzento e a mesma cor de destaque.
• Scale: 1x, 2x ou 3x, com 2x selecionado por predefinição. Define apenas o tamanho do PNG e da cópia para a área de transferência, e a linha por baixo indica esse tamanho, como PNG <width> × <height> px.

As escolhas mantêm-se até o editor fechar e nunca são guardadas no documento. A pré-visualização é desenhada da mesma forma que a imagem e volta a ser desenhada quando a opção Background ou a opção Dark mode muda.

A imagem contém o diagrama tal como estava quando a caixa de diálogo foi aberta; feche e volte a abrir a caixa de diálogo para incluir alterações posteriores. Contém o diagrama completo, por mais longe que a vista esteja deslocada, recortado ao que o diagrama desenha mais uma margem, e é sempre desenhada a 100%, seja qual for o zoom que o editor mostra, pelo que todas as tabelas são desenhadas por inteiro. O que o menu Opções de vista oculta — relações, as suas etiquetas ON DELETE e ON UPDATE, grupos de tabelas ou notas — não é desenhado nem recebe espaço, e os grupos de tabelas são desenhados atrás de tudo o resto.

Três botões escrevem a imagem, e cada um deixa a caixa de diálogo aberta:

• PNG: Guarda um .png com o tamanho do diagrama a 100% multiplicado pelo valor de Scale. Um PNG demasiado grande para um canvas do navegador é escrito com uma resolução reduzida em vez de falhar: a caixa de diálogo avisa antecipadamente com Reduced from <width> × <height> px, past what a browser canvas can hold, e um aviso que indica Exported at a reduced resolution informa disso depois.
• SVG: Guarda um .svg com o tamanho do diagrama a 100%, seja qual for o valor de Scale, e nunca reduzido. O seu texto continua a ser texto e os tipos de letra são referidos pelo nome em vez de incorporados, pelo que um visualizador sem o tipo de letra do editor desenha outro. As sombras são omitidas.
• Copy to clipboard: Coloca um PNG na área de transferência com o valor de Scale escolhido, reduzido tal como um PNG guardado quando um canvas do navegador não o consegue conter. Confirma com Copied the image to the clipboard, ou com Copied at a reduced resolution quando a imagem foi reduzida. Se a cópia falhar, porque o navegador ou o host recusa o acesso à área de transferência ou não foi possível desenhar a imagem, a mensagem Couldn't copy the image sugere que, em alternativa, guarde um PNG.

A imagem é desenhada num worker em segundo plano quando o host executa um, pelo que o editor continua utilizável entretanto. Um aviso que indica Exporting PNG, Exporting SVG ou Copying image aparece quando a operação demora mais do que um instante, e uma falha é comunicada como Couldn't export the PNG ou Couldn't export the SVG. Fechar a caixa de diálogo enquanto um ficheiro ainda está a ser desenhado não impede que esse ficheiro seja guardado.

O botão PNG tem o foco quando a caixa de diálogo se abre, e a tecla Tab mantém-se dentro da caixa de diálogo. A tecla Escape, o botão x ou um clique na área esbatida à sua volta fecham-na.
Enquanto está aberta, os atalhos da tela, incluindo anular e refazer, bem como copiar e colar, não fazem nada. Ctrl + K (Windows/Linux) ou ⌘ + K (Mac) fecha-a e abre a pesquisa rápida. Ctrl + F (Windows/Linux) ou ⌘ + F (Mac) fecha-a e coloca o cursor de texto no campo Localizar do explorador, abrindo o explorador se estiver fechado, sem nunca o fechar. Num editor demasiado estreito para mostrar o explorador, continua a fechar a caixa de diálogo, mas mostra uma notificação em vez de mover o cursor de texto.
