Importar o exportar archivos

Importar archivos externos

Se pueden importar cinco formatos desde el submenú Import del menú contextual del lienzo:

• json
• Schema SQL
• GraphQL
• DBML
• AML

Import and Add, justo debajo de Import, añade el archivo al diagrama en lugar de sustituirlo; consulta Importar y añadir.
La pantalla de bienvenida que muestra un diagrama vacío tiene una fila Import con los mismos cinco formatos; consulta Pantalla de bienvenida.

Las extensiones se reconocen sin distinguir mayúsculas y minúsculas. Al elegir un archivo cuya extensión no coincide con el formato seleccionado, se cancela la importación y aparece Only <format> files can be imported, con el formato escrito como json, sql, graphql, dbml o aml, como en Only sql files can be imported.

Import sustituye el documento actual en lugar de fusionarse con él, y deshacer una vez recupera el diagrama anterior.
Un archivo JSON trae consigo sus propios ajustes, bloqueos incluidos. Si el archivo bloquea la pestaña, el lenguaje del Generador de código, un estilo de nombres o el tipo de delimitador, sigues viendo lo que tenías, pero lo que se guarda es el valor bloqueado del archivo. La vista, bloqueada o no, queda donde la sitúa el archivo. Un archivo JSON guardado antes de que existieran los bloqueos se importa con todos los bloqueos activados y la vista al 100 %.
Los demás formatos conservan los ajustes que ya tienes, bloqueos incluidos, salvo la vista, que empieza al 100 %.
Los analizadores de GraphQL, DBML y AML nunca fallan: un archivo que no pueden leer produce un diagrama vacío en lugar de un error.

Un archivo JSON conserva las posiciones que tiene. Las tablas de un archivo de Esquema SQL, GraphQL, DBML o AML se colocan antes de que cambie el diagrama:

• Cuando el archivo tiene dos o más tablas y al menos una relación, se disponen con la disposición automática Flow, de izquierda a derecha siguiendo las relaciones, a partir de la esquina superior izquierda del lienzo. Una relación de una tabla consigo misma también cuenta.
• Si no, se colocan en filas desde la esquina superior izquierda, primero las tablas con menos columnas.
• Si la disposición tarda más de 6 segundos, aparece un aviso Placing tables con un botón Cancel. Cancel, o Escape mientras se muestra el aviso, abandona la disposición y, en su lugar, coloca las tablas en filas. También se usan filas, sin aviso, cuando la disposición falla, cuando no se obtiene ninguna disposición en 60 segundos o cuando el host no ejecuta ningún worker compartido; consulta Web Workers.

Después, el diagrama se sustituye en un solo paso, así que no se ve ningún estado intermedio. Un ajuste que cambies mientras se colocan las tablas, como la pestaña, se conserva, y si importas otro archivo entretanto, prevalece la última importación iniciada.

Un editor de solo lectura no carga nada desde Import y no ofrece Import and Add.

Importar y añadir

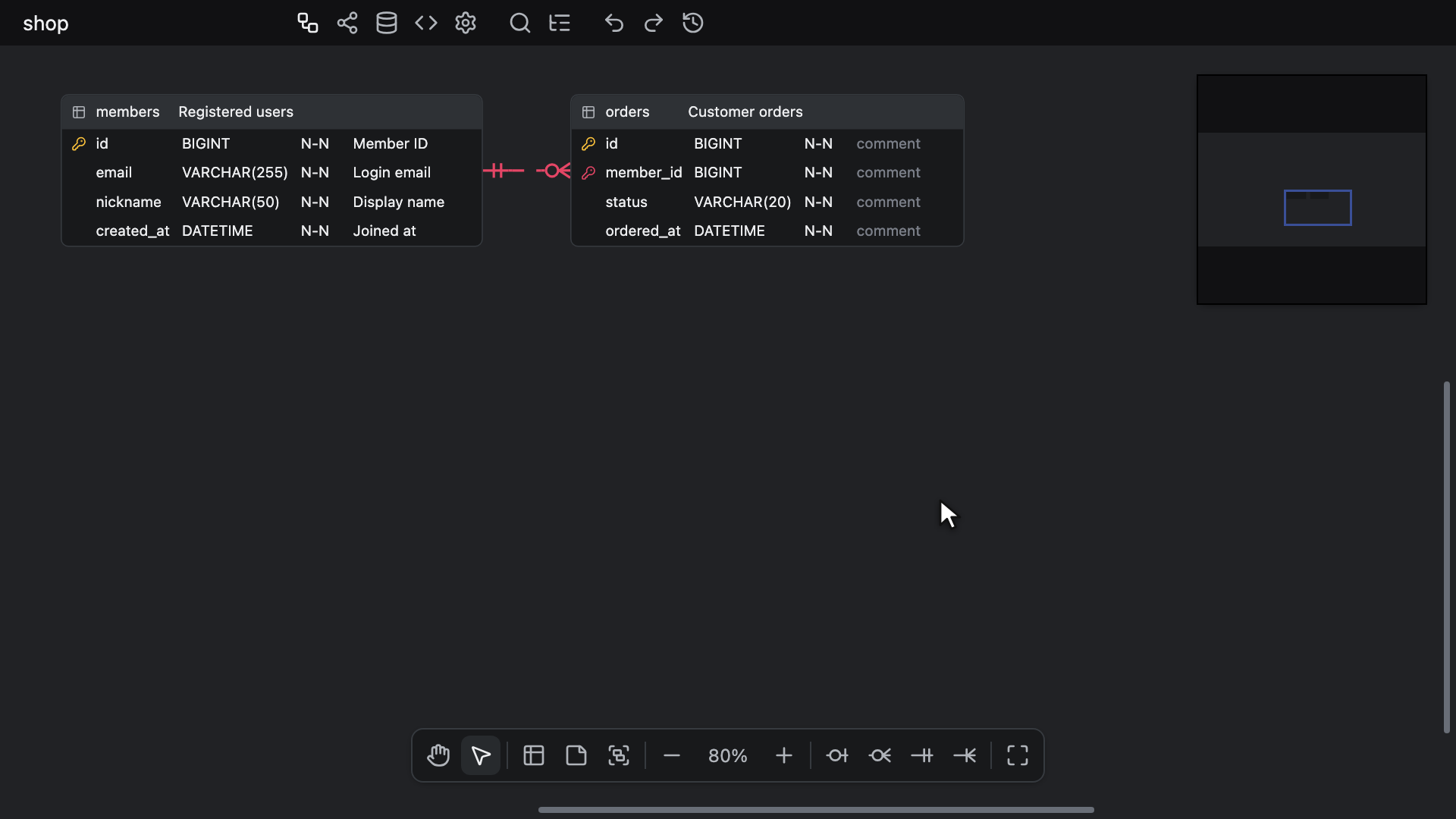

Import and Add conserva el diagrama y añade un archivo debajo de él. Está en el menú contextual del lienzo y en la búsqueda rápida de la pestaña ERD, y ofrece los mismos cinco formatos con la misma comprobación de extensión que Import.

El archivo se incorpora como al pegar: cada tabla, columna, relación, índice, nota y grupo de tablas que contiene se añade como elemento nuevo, las tablas que ya están en el diagrama no se mueven y ningún ajuste cambia, así que los ajustes de un archivo JSON se omiten.
Una tabla cuyo nombre ya existe en el diagrama se añade como una segunda tabla con ese nombre, sin fusionarse con la existente. Las relaciones y los índices proceden solo del archivo, así que una clave externa hacia una tabla que el archivo no define no se vincula con una tabla que ya esté en el diagrama.

El bloque añadido se coloca justo debajo de todo lo que contiene el diagrama, alineado con su borde izquierdo, o en la esquina superior izquierda de un diagrama vacío. Las notas y los grupos de tablas ocultos con el menú Opciones de vista también cuentan, ya que siguen ahí.
Dentro del bloque, un archivo JSON conserva su propia disposición, grupos de tablas incluidos. Los demás formatos se colocan como los coloca Import, con Flow o en filas según las mismas reglas, y el recuadro de cada grupo de tablas se ajusta a sus tablas. Las tablas y notas añadidas se apilan por encima de todo lo que ya había.

Una vez colocado el bloque, solo queda seleccionado lo añadido: las tablas nuevas, más las notas y los grupos de tablas nuevos mientras se muestran. Si entretanto has cambiado a otra pestaña, el editor vuelve a la pestaña ERD antes de colocar el bloque. Después, la vista se desplaza hasta el bloque con el zoom actual, salvo que ya se vea bien; consulta Dónde termina un salto. Deshacer una vez revierte toda la adición.
Un archivo que el analizador no puede leer, o uno sin tablas ni notas, no añade nada.

Varios archivos de Esquema SQL, GraphQL, DBML o AML añadidos mientras uno aún se está colocando se colocan todos, en el orden en que se iniciaron. Un archivo JSON añadido entretanto se coloca en cuanto se lee, por delante de ellos. Un Import, o cargar otro documento, descarta los que aún se estén colocando.

Los agentes de programación añaden un archivo de la misma forma con el modo append de las herramientas de importación MCP, que conserva la disposición de un archivo JSON pero coloca en filas las tablas de los demás formatos, nunca con Flow; consulta Importación.

JSON

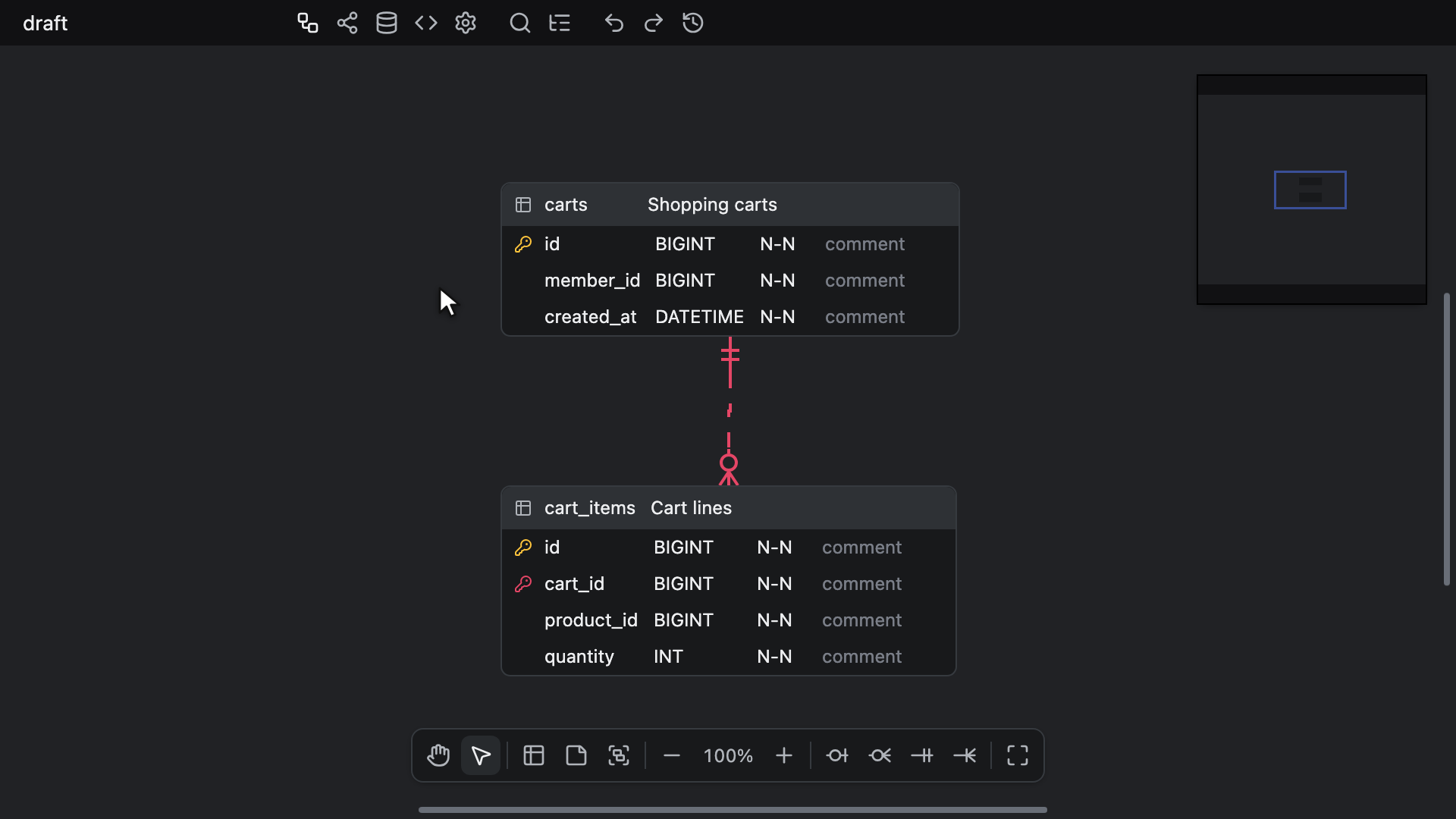

Puedes importar archivos en el formato de esquema definido en el editor. El nombre del archivo debe terminar en .json, así que un archivo exportado como <database name>-<timestamp>.erd.json se vuelve a importar tal cual; aquí no se acepta un archivo .erd o .vuerd a secas. También se leen los archivos guardados por versiones anteriores.

Esquema SQL

También puedes importar archivos de esquema definidos en SQL.
Aunque los analizadores se han hecho lo más flexibles posible con independencia del proveedor de base de datos, puede haber alguna sintaxis no admitida.
El nombre del archivo debe terminar en .sql.
Aquí puedes consultar la sintaxis admitida.

Las columnas proceden solo de CREATE TABLE. Una columna añadida con ALTER TABLE ... ADD COLUMN no se lee.
Los elementos de un CREATE TABLE que no son columnas se omiten en lugar de leerse como columnas: un CHECK (...) sin nombre, LIKE y EXCLUDE de PostgreSQL, FULLTEXT y SPATIAL de MySQL escritos sin INDEX ni KEY, PERIOD FOR de T-SQL y SUPPLEMENTAL LOG DATA de Oracle.
Una columna con el nombre de uno de ellos se importa igualmente cuando al nombre le sigue un tipo integrado, como en exclude BOOLEAN, o cuando el nombre está entrecomillado, como en "check" int. Un like sin comillas seguido de un tipo que no es integrado, como like citext, se lee como el LIKE de PostgreSQL y se omite.
Las propias restricciones CHECK no se importan, ya que el editor no tiene dónde guardarlas.

Tipos de datos

El tipo de datos de una columna se conserva, lista de argumentos incluida, aunque no sea un tipo integrado de ninguna base de datos compatible.
Eso incluye un enum o un tipo compuesto creado con CREATE TYPE, un dominio creado con CREATE DOMAIN, tipos de extensión como hstore, citext y ltree, nombres cualificados con esquema como public.mood y nombres entre comillas o corchetes como "MyType" y [dbo].[Phone], que conservan sus comillas o corchetes. Las propias sentencias CREATE TYPE, CREATE DOMAIN y CREATE EXTENSION se omiten.
Un tipo integrado pierde sus comillas o corchetes, así que [int] se importa como int y [nvarchar](50) como nvarchar(50). "char" y "bit" de PostgreSQL conservan sus comillas, porque son tipos distintos de char y bit.
Los sufijos de array se mantienen en cualquier tipo: integer[], text[3][3], integer ARRAY, mood[]. UNSIGNED BIG INT de SQLite se importa completo.
UNSIGNED y ZEROFILL de MySQL y MariaDB, escritos justo después de un tipo y sus argumentos, siguen formando parte del tipo tal como están escritos: INT UNSIGNED, SMALLINT(5) UNSIGNED ZEROFILL, el int unsigned de mysqldump. SIGNED, que es lo predeterminado, se descarta, así que TINYINT SIGNED se importa como TINYINT. Un modificador escrito después de otra opción de columna, como en INT NOT NULL UNSIGNED, que MySQL rechaza, se descarta.
Los valores de ENUM(...) y SET(...) conservan sus comillas, con la comilla interior de un valor duplicada, como en ENUM('a','it''s'). El 'it\'s' de MySQL, escapado con barra invertida, se importa duplicado de la misma forma. En un tipo STRUCT<...> de Databricks, los nombres de campo entre comillas y el COMMENT de un campo conservan sus comillas.
Una columna escrita sin tipo, como una columna de SQLite sin tipo o una columna calculada AS, se queda sin tipo: una palabra clave como NOT, NULL, DEFAULT, PRIMARY o REFERENCES, o una cadena entre comillas simples, no se lee como tipo.

Valores predeterminados

El DEFAULT de una columna conserva su expresión completa, como now(), 0.5, CURRENT_TIMESTAMP o ARRAY[]::text[], hasta la siguiente opción de columna, una coma o el paréntesis de cierre. Un CASE ... END se lee completo.
Los paréntesis que rodean toda la expresión se quitan, así que ((0)) de SQL Server se importa como 0 y (getdate()) como getdate(). También se quita la conversión de tipo de un literal, así que 'draft'::character varying de pg_dump se importa como 'draft' y NULL::character varying como NULL; las demás conversiones se mantienen, como en ARRAY[]::text[] y lower('A'::text).
ON UPDATE CURRENT_TIMESTAMP de MySQL se descarta, ya que una columna no tiene dónde guardarlo, y el valor predeterminado que lo precede se mantiene. DEFAULT ON NULL 0 de Oracle, con o sin FOR INSERT ONLY o FOR INSERT AND UPDATE, se importa como 0.
Una cadena con prefijo, como N'x', E'x', B'0', X'ff', U&'x' o _utf8mb4'x', se lee como una sola cadena, aunque contenga un paréntesis.

SQL Server Management Studio escribe en sus scripts los valores predeterminados después de las tablas, como ALTER TABLE [dbo].[t] ADD CONSTRAINT [DF_x] DEFAULT ((1)) FOR [col]. Una sentencia así establece el valor predeterminado de esa columna, aquí 1, y su nombre de restricción se descarta.

Una exportación de Esquema SQL vuelve a poner los paréntesis allí donde una base de datos solo lee la expresión de un valor predeterminado dentro de ellos; consulta Valores predeterminados.

Incremento automático

AUTO_INCREMENT, AUTOINCREMENT y IDENTITY activan el Auto Increment de una columna, igual que GENERATED ALWAYS AS IDENTITY y GENERATED BY DEFAULT AS IDENTITY, que no dejan ningún valor predeterminado.
También lo activa un valor predeterminado que consiste en una única llamada nextval() de PostgreSQL, el valor predeterminado que recibe una columna serial, escrito nextval('s') o, como lo escribe pg_dump, nextval('s'::regclass). El nombre de la secuencia no se conserva. Un valor predeterminado que solo utiliza una secuencia, como nextval('s') + 1 o NEXT VALUE FOR s de SQL Server, sigue siendo un valor predeterminado normal.
pg_dump escribe ambos después de las tablas, como ALTER TABLE [ONLY] t ALTER [COLUMN] c SET DEFAULT nextval('s'::regclass) y ALTER TABLE t ALTER [COLUMN] c ADD GENERATED ... AS IDENTITY. Cualquiera de las dos sentencias activa el Auto Increment de esa columna y borra su valor predeterminado. CREATE SEQUENCE, ALTER SEQUENCE y cualquier otra acción de ALTER COLUMN se omiten.
Una columna cuyo tipo se declara en línea como serial, bigserial o smallserial conserva ese tipo, con Auto Increment desactivado.

El editor solo conserva el indicador Auto Increment, y cada base de datos escribe su propia forma al exportar; consulta Incremento automático. Una exportación de PostgreSQL escribe GENERATED ALWAYS AS IDENTITY en una columna smallint, integer o bigint, sea cual sea la forma importada, y en cualquier otro tipo, como INT UNSIGNED, solo una línea de comentario después de la tabla. Las opciones de secuencia como START WITH 100 se pierden.
Una tabla con varias columnas serial o de identidad se importa con varias columnas de incremento automático, y MySQL, MariaDB y SQL Server rechazan una tabla así al ejecutar su exportación.

Claves principales

Una clave principal añadida después de su tabla, ALTER TABLE t ADD [CONSTRAINT n] PRIMARY KEY (...), marca sus columnas como clave principal.
CLUSTERED o NONCLUSTERED de SQL Server y USING BTREE de MySQL antes de la lista de columnas se pasan por alto, así que el ALTER TABLE [dbo].[Users] ADD CONSTRAINT [PK_Users] PRIMARY KEY CLUSTERED ([Id] ASC) WITH (...) ON [PRIMARY] que escribe SQL Server Management Studio en sus scripts toma Id como clave. El PRIMARY KEY NONCLUSTERED HASH (...) de una tabla optimizada para memoria no se lee, ni en ALTER TABLE ni en CREATE TABLE.

Claves únicas e índices

Un UNIQUE sobre dos o más columnas se convierte en un solo índice único, se escriba como se escriba: UNIQUE (a, b), UNIQUE KEY n (a, b), UNIQUE INDEX n (a, b), CONSTRAINT n UNIQUE (a, b), el INDEX n UNIQUE (a, b) en línea de SQL Server y ALTER TABLE t ADD [CONSTRAINT n] UNIQUE (a, b).
El índice toma el nombre de índice de la clave o, si no lo tiene, su nombre de CONSTRAINT o, si tampoco lo tiene, se queda sin nombre, y conserva el orden de cada columna. Un índice así es una clave alternativa.
Un UNIQUE sobre una sola columna, en cualquiera de esas formas, marca en cambio esa columna como Único y no añade ningún índice, así que la restricción UQ_<table name>_<column name> que escribe la exportación vuelve como el indicador a partir del cual se escribió. Un CREATE UNIQUE INDEX sobre una columna sigue siendo un índice único.

Un ALTER TABLE que añade varias claves a la vez, como el ADD PRIMARY KEY (id), ADD UNIQUE KEY uq_a (a, b), ADD UNIQUE KEY uq_c (c) que escribe phpMyAdmin, conserva todas sus claves únicas: uq_a se importa como un índice único llamado uq_a, y uq_c como el indicador Único de c. Un nombre de CONSTRAINT solo da nombre a la clave de su propia cláusula. También se leen ADD UNIQUE INDEX IF NOT EXISTS n (...) de MariaDB y ALTER TABLE t WITH CHECK ADD ... y WITH NOCHECK ADD ... de SQL Server.
CREATE INDEX y CREATE UNIQUE INDEX se leen con nombres cualificados como public.t y [dbo].[t], con CLUSTERED y NONCLUSTERED de SQL Server, con CONCURRENTLY, IF NOT EXISTS, ON ONLY y USING btree de PostgreSQL, y también sin ningún nombre de índice. El grupo de archivos ON [PRIMARY] de SQL Server se ignora.
Las opciones de clave como NULLS NOT DISTINCT o USING BTREE no se confunden con el nombre de la clave. En la lista de columnas de una clave, solo la primera palabra nombra la columna, así que b DESC NULLS LAST, b text_pattern_ops y b COLLATE "C" toman todas b como columna de la clave, con DESC conservado como su orden. Una longitud de prefijo como email(191) se pasa por alto, pero una clave con una parte de expresión, como lower(email), se omite entera.

Un índice único parcial, CREATE UNIQUE INDEX ... WHERE ... o el INDEX n UNIQUE (...) WHERE ... en línea de SQL Server, se importa como un índice normal con el mismo nombre y las mismas columnas, porque una clave única en toda la tabla sería más estricta que la filtrada que declara el archivo. La excepción es un filtro formado solo por comprobaciones IS NOT NULL sobre las columnas de la clave unidas con AND, el filtro que SQL Server necesita para que una columna única admita más de un NULL: esa clave sigue siendo única.
Una clave única que nombra una columna que la tabla no tiene, como una añadida con ALTER TABLE ... ADD COLUMN, se descarta entera en lugar de reducirse a las columnas que existen. Un índice normal conserva las columnas que existen.

SQL Developer y DBMS_METADATA de Oracle escriben el índice propio de una clave como un CREATE UNIQUE INDEX aparte, con el nombre de la clave o, para una clave sin nombre seguida de USING INDEX, con un nombre de sistema como SYS_C0012345. La importación lee ese índice, y el que nombra un ADD CONSTRAINT ... USING INDEX, como parte de su clave: una clave única compuesta se importa como un solo índice único, y una clave principal o una clave única de una columna, como los indicadores de columna sin ningún índice adicional. Así, al volver a exportar a Oracle, el índice se crea una sola vez.

Una exportación de Esquema SQL se vuelve a importar con los mismos indicadores Único e índices para MySQL, MariaDB, MSSQL, Oracle, PostgreSQL y SQLite.
Snowflake no tiene índices secundarios, así que su exportación solo recupera las claves únicas: una compuesta como índice único y una de una columna como el indicador Único de la columna. Una exportación de Databricks no declara ninguna unicidad, así que no se recupera ninguna.

Claves externas

Una clave externa se convierte en una relación en estas formas:

• Un FOREIGN KEY (...) REFERENCES t (...) a nivel de tabla, con o sin CONSTRAINT name.
• ALTER TABLE ... ADD [CONSTRAINT name] FOREIGN KEY (...) REFERENCES t (...), incluidos los ALTER TABLE t WITH CHECK ADD ... y WITH NOCHECK ADD ... que escribe SQL Server Management Studio en sus scripts.
• El REFERENCES t (col) en línea de una columna, como en user_id INT REFERENCES users (id), y el FOREIGN KEY REFERENCES t (col) que SQL Server y Snowflake admiten ahí. Una referencia en línea a más de una columna se omite.

Un ALTER TABLE da como máximo una relación, y solo cuando su primera cláusula añade una clave externa: una cláusula FOREIGN KEY después de una cláusula ADD PRIMARY KEY o ADD UNIQUE en la misma sentencia no se lee. Cuando una sentencia añade varias claves externas, como el ADD CONSTRAINT fk1 FOREIGN KEY ..., ADD CONSTRAINT fk2 FOREIGN KEY ... que escribe phpMyAdmin, solo se lee la última.

REFERENCES t sin lista de columnas apunta a la clave principal de t cuando esa clave es de una sola columna. Si esa clave principal es compuesta, la clave externa se omite.
Una clave externa se omite, y ninguna de sus columnas se marca como clave externa, cuando no se encuentra ninguna de sus columnas referenciadas o cuando las columnas encontradas en las dos tablas no coinciden en número, como cuando falta una columna solo en una de ellas. Cuando a ambas tablas les falta el mismo número de sus columnas, las columnas encontradas se emparejan en el orden escrito y la relación solo contiene esas.
Toda relación importada es Zero N, y es identificadora cuando cada una de sus columnas hijas es también clave principal.

Las cláusulas ON DELETE y ON UPDATE de cada clave externa pasan a ser el On Delete y el On Update de la relación: NO ACTION, RESTRICT, CASCADE, SET NULL o SET DEFAULT, en mayúsculas o minúsculas y en cualquier orden. Una clave externa sin ellas se importa como Not set. Consulta Edición de relaciones para establecerlas en el editor.
La lista de columnas de PostgreSQL después de SET NULL o SET DEFAULT, como en ON DELETE SET NULL (a_id), se pasa por alto: la acción se aplica a toda la clave, y un ON UPDATE posterior a la lista se sigue leyendo. MATCH FULL, MATCH PARTIAL y MATCH SIMPLE se omiten, y el atributo de columna ON UPDATE CURRENT_TIMESTAMP de MySQL no se confunde con una acción.
Una exportación de Esquema SQL se vuelve a importar con las acciones que escribe esa base de datos, así que una acción que omite, como SET DEFAULT en MySQL, cualquier ON UPDATE en Oracle o cualquier cosa distinta de NO ACTION en Snowflake, vuelve como Not set.

Comentarios

Los comentarios de tabla y de columna se importan desde las tres sintaxis que lee el analizador: la opción de tabla y el atributo de columna COMMENT que usan MySQL, MariaDB, Snowflake y Databricks, las sentencias COMMENT ON TABLE y COMMENT ON COLUMN que usan PostgreSQL y Oracle, y la propiedad extendida MS_Description que SQL Server establece con EXEC sp_addextendedproperty.
Un comentario que nombra una tabla o columna que el archivo no define se ignora.

Las llamadas de SQL Server se leen con argumentos con nombre, como SQL Server Management Studio escribe cada comentario en sus scripts (@name=N'MS_Description', @value=N'...', ..., @level1type=N'TABLE', @level1name=N'Users'), y con argumentos posicionales, como los escribe la exportación MSSQL del editor.
Solo un MS_Description en una tabla, o en una de sus columnas en el nivel 2, da un comentario. Otra propiedad, una vista, un índice o una restricción no dan ninguno, y tampoco un comentario pasado en una variable o construido con +.

En un comentario, como en cualquier texto entre comillas, por ejemplo un valor DEFAULT o un nombre entrecomillado, una comilla duplicada equivale a una sola comilla, tal como la escriben mysqldump y pg_dump: 'it''s' se lee como it's.
Una barra invertida antes de una comilla, como en el 'it\'s' que escriben MySQL y MariaDB, también escapa la comilla. Esa comilla sigue cerrando el texto cuando la sigue un espacio en blanco, ,, ;, ), ], :, |, + o el final del archivo, así que 'C:\', el 'C:\'::text de pg_dump y el 'C:\'+name de T-SQL conservan su barra invertida.
Un valor DEFAULT conserva sus comillas, y una comilla dentro de él se vuelve a escribir duplicada, sea cual sea la forma en que la escapó el archivo: 'it''s'.
Cuando la base de datos del documento es Databricks en el momento de importar, el texto entre comillas simples sigue en cambio las reglas de Spark: cada barra invertida escapa el carácter que la sigue, así que 'C:\\dir' se lee como C:\dir, las secuencias de escape como \n, \t y \u0041 se decodifican, y un valor DEFAULT se conserva como 'it\'s'.

El Esquema SQL exportado escapa una comilla dentro de un comentario de tabla o columna: COMMENT 'it''s' para MySQL, MariaDB y Snowflake, COMMENT ON TABLE y COMMENT ON COLUMN ... IS 'it''s' para PostgreSQL y Oracle, y la misma duplicación, nombres de tabla y columna incluidos, en las llamadas sp_addextendedproperty de MSSQL. Un comentario sin comillas se escribe tal cual.
Databricks, en cambio, escapa una comilla y una barra invertida con una barra invertida, como en COMMENT 'it\'s', así que su exportación solo se vuelve a leer con exactitud mientras Databricks es la base de datos seleccionada.
MSSQL escribe cada comentario como EXECUTE sys.sp_addextendedproperty 'MS_Description', '<comment>', 'schema', '<schema>', 'table', '<table>', seguido de 'column', '<column>' para una columna. Con Bracket en None, una tabla llamada sales.users da el esquema sales y la tabla users, y un nombre sin esquema queda en dbo. Con cualquier otro Bracket, el nombre completo es la tabla, en dbo.

Los comentarios no sobreviven a una exportación e importación de ida y vuelta con SQLite: SQLite los escribe como simples líneas --, que el analizador no lee. Las llamadas sp_addextendedproperty de una exportación MSSQL se vuelven a importar como los mismos comentarios de tabla y columna.

GraphQL

Puedes importar un documento GraphQL SDL.
Las definiciones de tipos de objeto se convierten en tablas, un bloque extend type se fusiona con el tipo que extiende y los campos de una interfaz los heredan los tipos que la implementan.
Un campo cuyo tipo es otra tabla se convierte en una relación en lugar de una columna, y una lista en ambos lados crea una tabla intermedia.
Un campo singular como buyer: User se empareja primero con el único campo del otro tipo cuyo nombre termina en By seguido del nombre de ese campo, como orderListByBuyer, sin distinguir mayúsculas y minúsculas y sin tener en cuenta los guiones bajos; un campo numerado como buyer2 se empareja de la misma forma sin su número. Así es como la salida GraphQL del Generador de código nombra los campos cuando dos tablas comparten más de una relación o una tabla se refiere a sí misma, de modo que esa salida se vuelve a importar con todas sus relaciones.
Los tipos raíz (Query, Mutation, Subscription), los tipos de introspección y los envoltorios de Relay, federación y Hasura como PageInfo, *Connection, *Edge y *_aggregate se tratan como ruido y se omiten.
Se respetan las directivas @id, @primaryKey, @unique, @autoincrement, @default, @map, @relation, @column, @table, @index y @db.*.
El nombre del archivo debe terminar en .graphql, .gql o .graphqls. Un archivo schema.prisma de Prisma no es un documento GraphQL y no se puede importar aquí.

DBML

Puedes importar un archivo DBML, el formato que usan dbdiagram.io y dbdocs.
Se leen los bloques Table, TablePartial, Ref, Enum y TableGroup. Los bloques Project y los bloques Note independientes se omiten sin afectar a las tablas que los rodean.
Se acepta cualquier forma de escribir una referencia: la forma con dos puntos Ref:, una referencia con nombre, la forma de bloque Ref { } y el ajuste de columna en línea [ref: > table.column].
Una referencia <> de muchos a muchos crea una tabla intermedia con el nombre de ambos lados.
Los ajustes delete y update de una referencia independiente pasan a ser el On Delete y el On Update de la relación, como en Ref: users.id < posts.user_id [delete: cascade, update: set null]. Los valores son cascade, restrict, set null, set default y no action, en mayúsculas o minúsculas. Cualquier otro valor, o la ausencia de ajuste, se importa como Not set, y los demás ajustes, como color, se ignoran.
El ajuste en línea [ref: ...] no lleva acciones, y los ajustes de una referencia <> no se trasladan a la tabla intermedia. Cuando la misma clave externa se declara tanto en línea como en una referencia independiente, se conserva la declarada en línea, sin acciones.
El ajuste headercolor de una tabla, como en Table users [headercolor: #3498DB], pasa a ser su color cuando el valor es un hexadecimal #rgb o #rrggbb escrito sin comillas. Cualquier otro valor se descarta, y el headercolor de un TablePartial no se transmite a las tablas que lo usan.
Cada TableGroup se convierte en un grupo de tablas que contiene las tablas que enumera, una por línea, nombradas como las nombra un Ref. Su [color: ...] pasa a ser el color del grupo según la misma regla que headercolor, y su nota y los demás ajustes se descartan. Una tabla que enumeran dos grupos se queda en el primero. Un grupo que se queda sin tablas no se crea, tanto si no enumera ninguna que declare el archivo como si solo enumera tablas que ya tomó un grupo anterior. El recuadro del grupo se ajusta a sus tablas dondequiera que se coloquen, y cuando las tablas se colocan en filas, las tablas de un grupo permanecen juntas.
El nombre del archivo debe terminar en .dbml.

AML

Puedes importar un archivo AML (Azimutt Markup Language). Se aceptan tanto la sintaxis actual como la sintaxis heredada v1.
Las entidades se convierten en tablas, y los atributos anidados se aplanan en un nombre de columna con puntos como settings.slug.
Los atributos son NOT NULL salvo que se marquen como nullable, y las construcciones para las que el editor no tiene sitio, como check, type y tags, se descartan en lugar de rechazarse. Una entidad marcada como vista se importa como una tabla normal.
El color de una entidad, como en users {color: red}, pasa a ser el color de su tabla. Los nombres de color de AML, red, orange, amber, yellow, lime, green, emerald, teal, cyan, sky, blue, indigo, violet, purple, fuchsia, pink, rose y gray, se leen en mayúsculas o minúsculas, entre comillas o no, cada uno como el tono 500 del color de Tailwind de ese nombre, como #ef4444 para red. Un hexadecimal entre comillas como "#3498db" se conserva tal como está escrito; un #3498db sin comillas no se puede leer, porque # inicia un comentario AML. Cualquier otro valor, y un color en un atributo o una relación, se descarta.
Una sentencia rel independiente, o fk en la sintaxis heredada, conserva sus propiedades onDelete y onUpdate como el On Delete y el On Update de la relación, como en rel posts(user_id) -> users(id) {onDelete: cascade, onUpdate: "set null"}. Los valores son cascade, restrict, set null, set default y no action, entre comillas o no, en mayúsculas o minúsculas. Las demás propiedades se descartan.
En una relación en línea como user_id int -> users(id) {onDelete: cascade}, las propiedades pertenecen al atributo, así que se descartan y la relación se importa como Not set.
El nombre del archivo debe terminar en .aml.

GraphQL, DBML y AML son formatos de ida y vuelta: cada uno es también un destino del Generador de código.
DBML y AML transmiten el ON DELETE y el ON UPDATE de cada relación en ambos sentidos; consulta Generador de código. GraphQL no transmite ninguno de los dos, así que una importación GraphQL deja ambos en Not set.
DBML también transmite en ambos sentidos los colores de las tablas, sin su transparencia, y cada grupo de tablas que contenga alguna tabla. Un grupo sin nombre vuelve como group_1, group_2, etc., y a un nombre de grupo repetido se le añade _2, _3, etc., al volver. AML solo transmite el color de una tabla como el más cercano de sus nombres de color, así que #FF8800 se escribe como orange y vuelve como #f97316, y no transmite grupos. GraphQL no transmite ni colores ni grupos.

Exportar

El submenú Export del menú contextual del lienzo tiene tres opciones:

• json: Guarda el diagrama tal como lo contiene su archivo, como .erd.json: las tablas con sus columnas e índices, las relaciones, las notas y los grupos de tablas, y los ajustes, cada ajuste bloqueado con su valor bloqueado.
• Schema SQL: Abre la pestaña Esquema SQL con su panel de opciones abierto y el foco en su botón Save file, así que al pulsar Enter se guarda como .sql el SQL que muestra la pestaña. Hasta entonces no se guarda nada.
• Image: Abre el cuadro de diálogo Export image, que guarda el diagrama como .png o .svg, o lo copia al portapapeles como PNG; consulta Imagen.

Las tres funcionan en un editor de solo lectura.

El Esquema SQL escribe el ON DELETE y el ON UPDATE de cada relación después de su REFERENCES, primero ON DELETE. Not set no escribe nada, y una acción que la base de datos seleccionada no acepta se omite. Consulta Edición de relaciones para saber qué base de datos acepta cada una.

Todo archivo exportado se llama <database name>-<timestamp> seguido de su extensión, con la marca de tiempo en hora local con el formato yyyy-MM-dd'T'HH_mm_ss; por ejemplo, my-schema-2026-08-29T04_05_06.erd.json. Si el nombre de la base de datos está vacío, se usa unnamed.
El botón Save file de la pestaña Esquema SQL y el del Generador de código nombran sus archivos de la misma forma. Una imagen toma el nombre de la base de datos tal como era cuando se abrió el cuadro de diálogo.

Import, Import and Add y Export también están disponibles desde la búsqueda rápida en la pestaña ERD, con las mismas opciones que el menú contextual del lienzo.

En Obsidian no aparece ningún cuadro de diálogo de descarga ni de guardado: el archivo se escribe en la bóveda, donde Obsidian coloca los nuevos archivos adjuntos de ese diagrama, y un aviso indica su ruta.
Los caracteres que Obsidian no permite en un nombre de archivo, \ / : * ? " < > |, se sustituyen por -.
El explorador de archivos de Obsidian solo muestra un archivo .erd.json o .sql exportado mientras Settings → Files and links → Detect all file extensions está activado.

Imagen

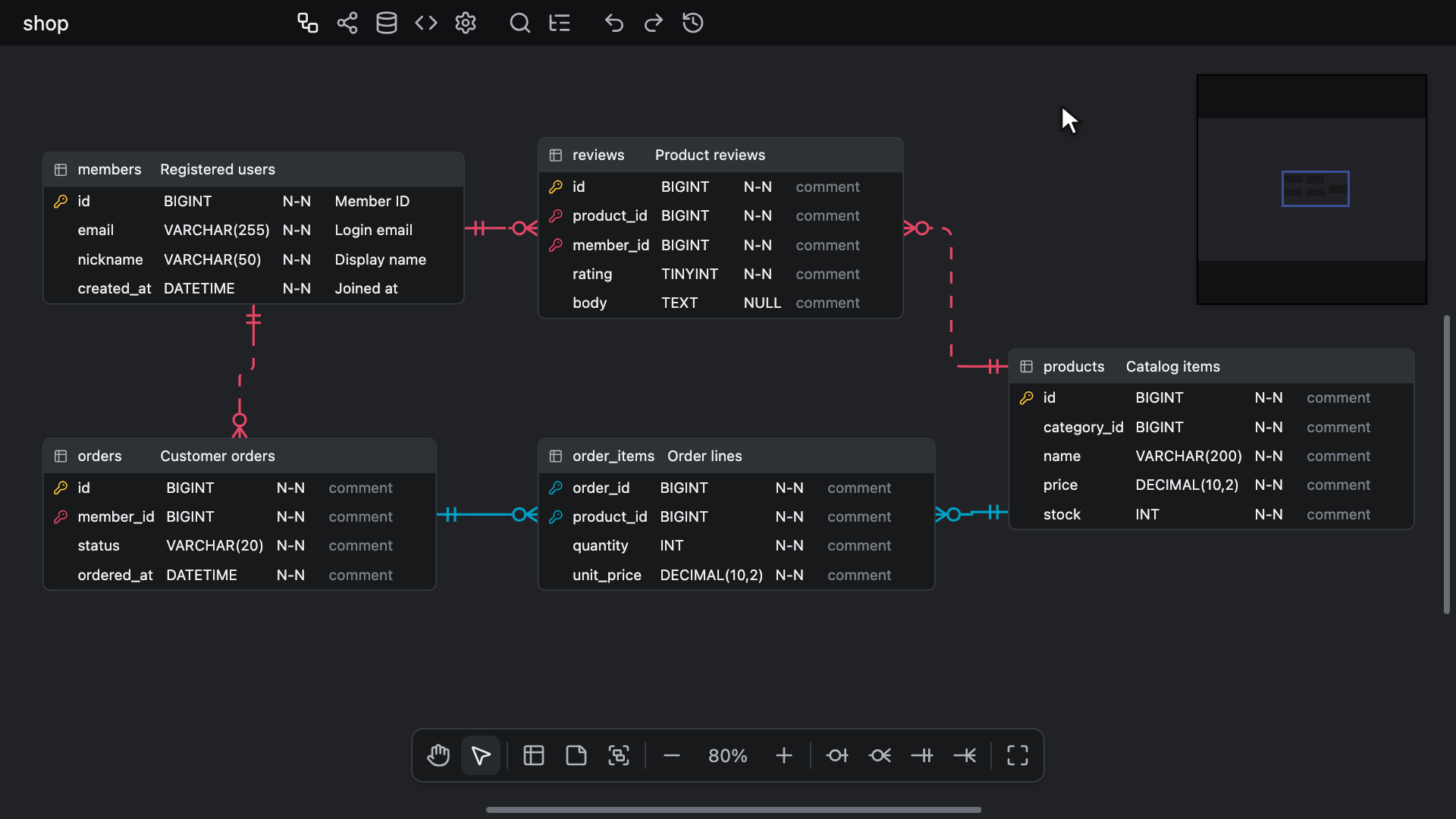

Export ▸ Image, desde el menú contextual del lienzo o desde la búsqueda rápida, abre el cuadro de diálogo Export image: una vista previa de la imagen junto a sus opciones. Un explorador abierto sigue abierto bajo la zona atenuada.

• Background: Activado de forma predeterminada. Si se desactiva, el lienzo queda transparente.
• Dark mode: Empieza coincidiendo con la apariencia del editor. Mientras coincide con la apariencia en pantalla, la imagen toma los colores propios del lienzo, cambios del generador de temas incluidos; la otra apariencia usa el tema predefinido con el mismo tono de gris y el mismo color de énfasis.
• Scale: 1x, 2x o 3x, con 2x seleccionado de forma predeterminada. Solo determina el tamaño del PNG y de la copia al portapapeles, y la línea que hay debajo indica ese tamaño, como PNG <width> × <height> px.

Las opciones elegidas se conservan hasta que se cierra el editor y nunca se guardan en el documento. La vista previa se dibuja igual que la imagen y se vuelve a dibujar cuando cambia Background o Dark mode.

La imagen contiene el diagrama tal como estaba cuando se abrió el cuadro de diálogo; cierra y vuelve a abrir el cuadro de diálogo para incluir los cambios posteriores. Contiene todo el diagrama, por lejos que se haya desplazado la vista, recortado a lo que dibuja el diagrama más un margen, y siempre se dibuja al 100 %, sea cual sea el zoom que muestre el editor, así que cada tabla se dibuja completa. Lo que oculta el menú Opciones de vista —relaciones, sus etiquetas ON DELETE y ON UPDATE, grupos de tablas o notas— ni se dibuja ni ocupa espacio, y los grupos de tablas se dibujan detrás de todo lo demás.

Tres botones escriben la imagen, y cada uno deja abierto el cuadro de diálogo:

• PNG: Guarda un .png del tamaño del diagrama al 100 % multiplicado por el valor de Scale. Un PNG demasiado grande para un canvas de navegador se escribe con una resolución reducida en lugar de fallar: el cuadro de diálogo lo advierte antes con Reduced from <width> × <height> px, past what a browser canvas can hold, y después lo indica un aviso con el texto Exported at a reduced resolution.
• SVG: Guarda un .svg del tamaño del diagrama al 100 %, sea cual sea el valor de Scale, y nunca reducido. Su texto sigue siendo texto y sus fuentes se nombran en lugar de incrustarse, así que un visor sin la fuente del editor dibuja otra. Las sombras se omiten.
• Copy to clipboard: Pone en el portapapeles un PNG con el valor de Scale elegido, reducido igual que un PNG guardado cuando un canvas de navegador no puede contenerlo. Lo confirma con Copied the image to the clipboard, o con Copied at a reduced resolution si la imagen se redujo. Si la copia falla, porque el navegador o el host deniegan el acceso al portapapeles o no se pudo dibujar la imagen, Couldn't copy the image sugiere guardar un PNG en su lugar.

La imagen se dibuja en un worker en segundo plano cuando el host ejecuta uno, así que el editor sigue siendo utilizable entretanto. Si tarda más de un momento, aparece un aviso que indica Exporting PNG, Exporting SVG o Copying image, y un fallo se notifica como Couldn't export the PNG o Couldn't export the SVG. Cerrar el cuadro de diálogo mientras un archivo aún se está dibujando no impide que ese archivo se guarde.

PNG tiene el foco cuando se abre el cuadro de diálogo, y Tab mueve el foco solo dentro del cuadro de diálogo. Escape, el botón x o un clic en la zona atenuada que lo rodea lo cierran.
Mientras está abierto, los atajos de teclado del lienzo, deshacer y rehacer incluidos, y copiar y pegar no hacen nada. Ctrl + K (Windows/Linux) o ⌘ + K (Mac) lo cierra y abre la búsqueda rápida. Ctrl + F (Windows/Linux) o ⌘ + F (Mac) lo cierra y pone el cursor de texto en el campo Buscar del explorador, y abre el explorador si está cerrado, pero nunca lo cierra. En un editor demasiado estrecho para mostrar el explorador, igualmente cierra el cuadro de diálogo, pero muestra una notificación en lugar de mover el cursor de texto.
