Import a export súborov

Import externých súborov

Z podponuky Import v kontextovej ponuke plátna možno importovať päť formátov:

• json
• Schema SQL
• GraphQL
• DBML
• AML

Položka Import and Add hneď pod položkou Import pridá súbor do diagramu namiesto toho, aby ho nahradila – pozrite si časť Importovať a pridať.
Uvítacia obrazovka, ktorú zobrazuje prázdny diagram, má riadok Import s rovnakými piatimi formátmi – pozrite si časť Uvítacia obrazovka.

Prípony sa porovnávajú bez ohľadu na veľkosť písmen. Ak vyberiete súbor, ktorého prípona nezodpovedá zvolenému formátu, import sa zruší a zobrazí sa hlásenie Only <format> files can be imported, pričom formát je zapísaný ako json, sql, graphql, dbml alebo aml, napríklad Only sql files can be imported.

Položka Import nahradí aktuálny dokument namiesto toho, aby doň obsah zlúčila, a jedno vrátenie späť obnoví predchádzajúci diagram.

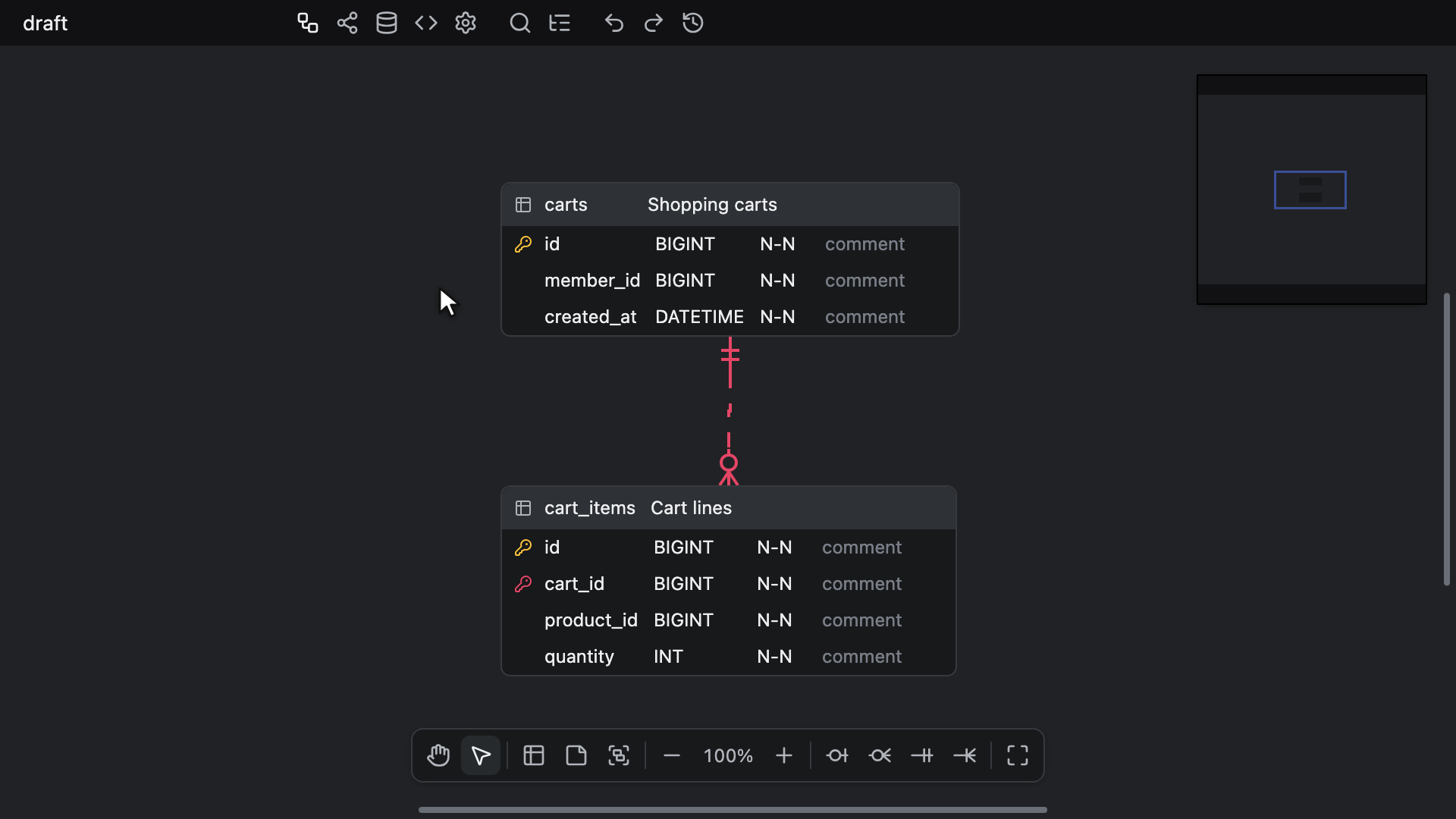

Súbor JSON so sebou prináša vlastné nastavenia vrátane zamknutí. Ak súbor zamyká kartu, jazyk na karte Generátor kódu, niektorý štýl názvov alebo typ úvodzoviek, naďalej vidíte to, čo ste mali, ale uloží sa zamknutá hodnota zo súboru. Zobrazenie sa nastaví tak, ako ho určuje súbor, či už je zamknuté, alebo nie. Súbor JSON uložený pred zavedením zamknutí sa načíta so všetkými zamknutiami zapnutými a s priblížením zobrazenia 100 %.
Ostatné formáty zachovajú nastavenia, ktoré už máte, vrátane zamknutí, okrem zobrazenia, ktoré začína s priblížením 100 %.
Parsery GraphQL, DBML a AML nikdy nezlyhajú: zo súboru, ktorý nedokážu prečítať, vznikne namiesto chyby prázdny diagram.

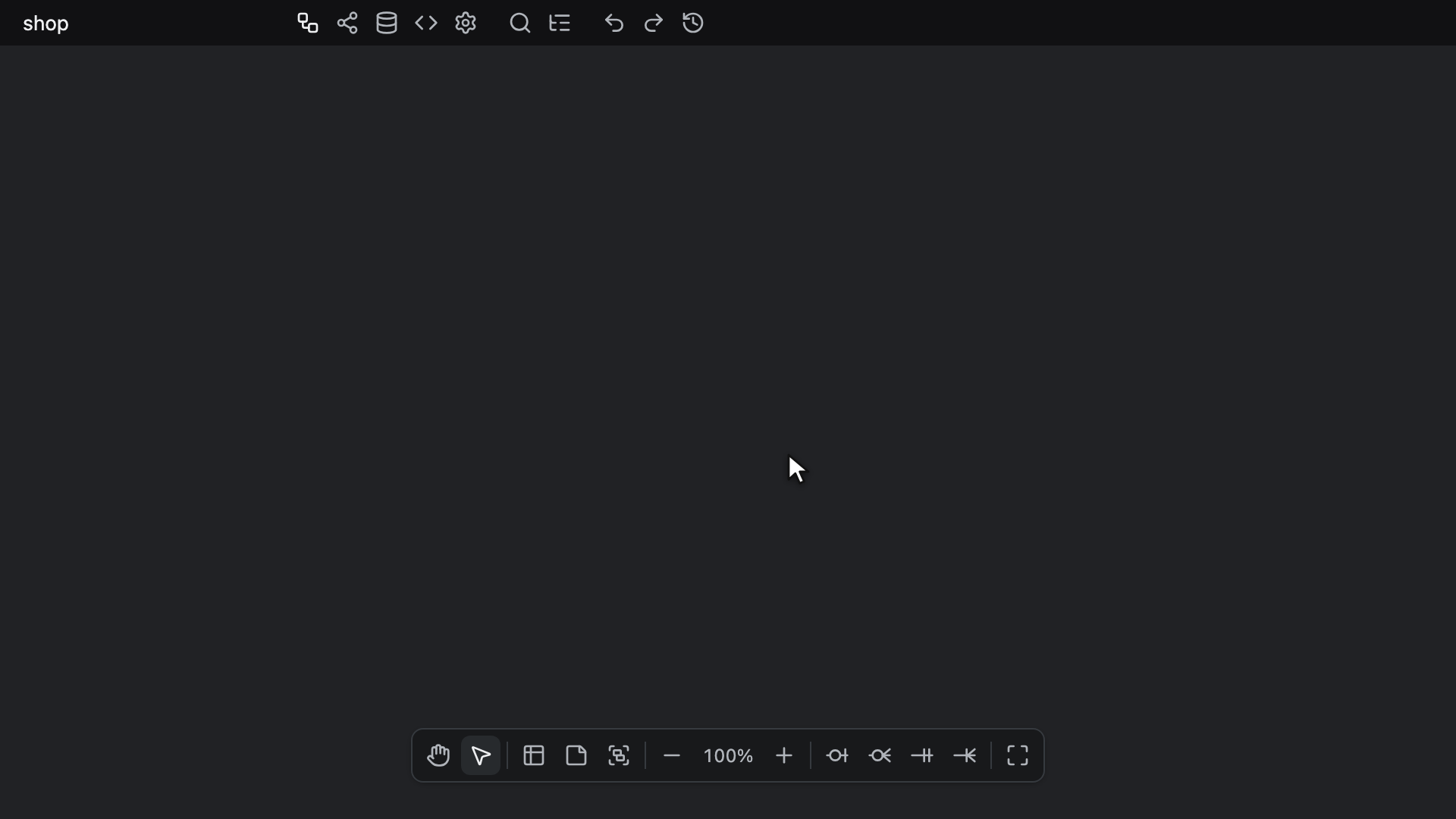

Súbor JSON si zachová pozície, ktoré obsahuje. Tabuľky zo súboru Schéma SQL, GraphQL, DBML alebo AML sa umiestnia ešte predtým, ako sa diagram zmení:

• Ak má súbor dve alebo viac tabuliek a aspoň jeden vzťah, rozložia sa pomocou automatického rozloženia Flow zľava doprava pozdĺž vzťahov, od ľavého horného rohu plátna. Počíta sa aj vzťah tabuľky so sebou samou.
• V opačnom prípade sa usporiadajú do riadkov od ľavého horného rohu, pričom ako prvé idú tabuľky s najmenším počtom stĺpcov.
• Ak rozloženie trvá dlhšie ako 6 sekúnd, zobrazí sa upozornenie Placing tables s tlačidlom Cancel. Tlačidlo Cancel alebo kláves Escape stlačený počas zobrazenia upozornenia rozloženie preruší a tabuľky namiesto toho usporiada do riadkov. Riadky sa bez upozornenia použijú aj vtedy, keď rozloženie zlyhá, keď sa do 60 sekúnd nevráti žiadne rozloženie alebo keď hostiteľ nespúšťa žiadny shared worker – pozrite si časť Web Workers.

Diagram sa potom nahradí v jednom kroku, takže sa medzitým nič nezobrazí. Nastavenie, ktoré zmeníte počas umiestňovania tabuliek, napríklad karta, sa zachová, a ak medzitým importujete ďalší súbor, platí import, ktorý sa spustil ako posledný.

Editor iba na čítanie cez položku Import nič nenačíta a položku Import and Add neponúka.

Importovať a pridať

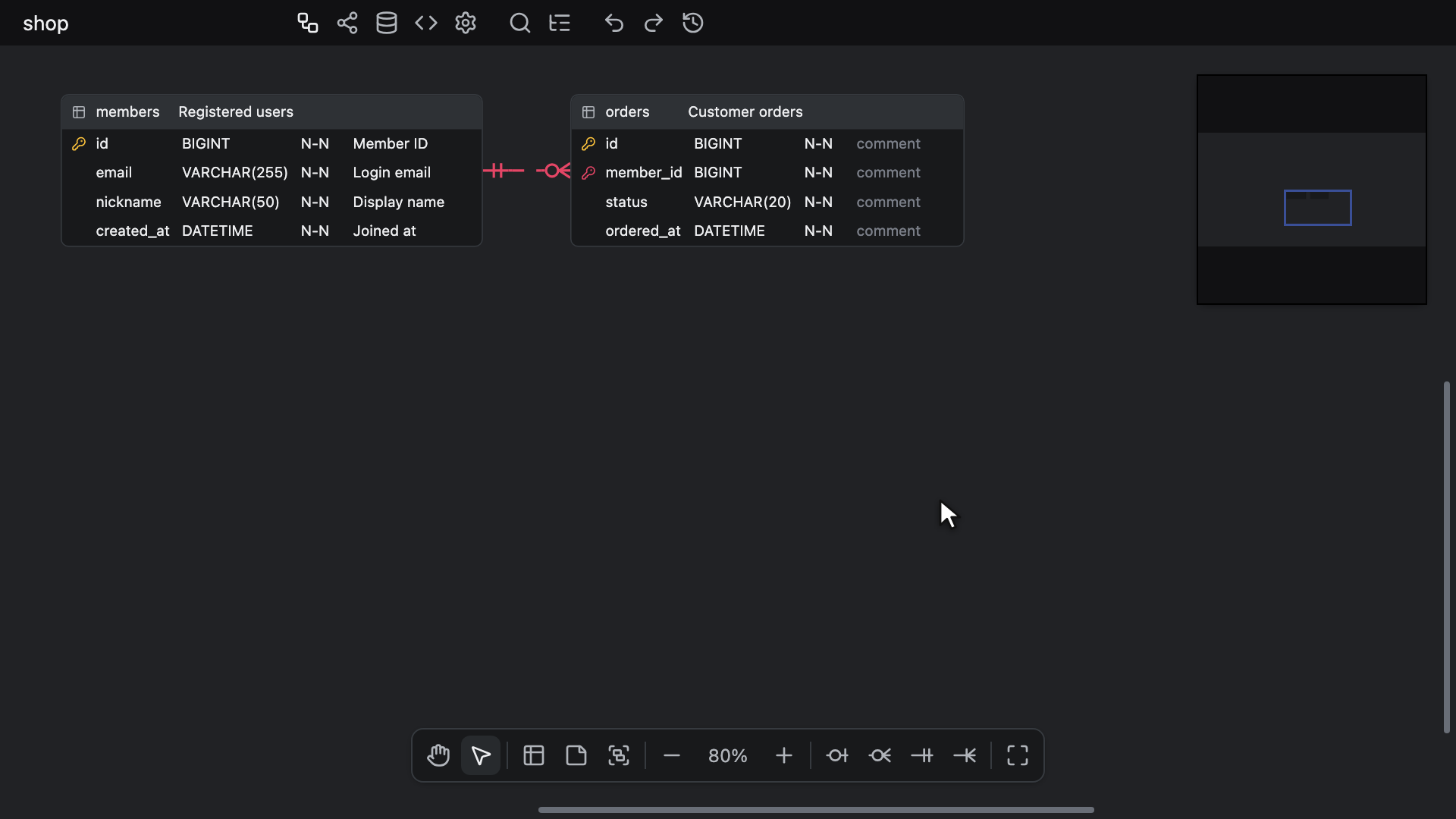

Položka Import and Add zachová diagram a pridá súbor pod neho. Nachádza sa v kontextovej ponuke plátna a v rýchlom vyhľadávaní na karte ERD a ponúka tých istých päť formátov s rovnakou kontrolou prípony ako položka Import.

Súbor sa načíta rovnako ako pri prilepení: všetky tabuľky, stĺpce, vzťahy, indexy, poznámky a skupiny tabuliek, ktoré obsahuje, sa pridajú ako nové, tabuľky, ktoré už sú v diagrame, sa nepohnú a žiadne nastavenie sa nezmení, takže nastavenia súboru JSON sa vynechajú.
Tabuľka, ktorej názov už diagram obsahuje, sa pridá ako druhá tabuľka s týmto názvom a nezlúči sa s existujúcou. Vzťahy a indexy pochádzajú iba zo súboru, takže cudzí kľúč odkazujúci na tabuľku, ktorú súbor nedefinuje, sa neprepojí s tabuľkou, ktorá už je v diagrame.

Pridaný blok sa umiestni tesne pod všetko, čo diagram obsahuje, zarovnaný s jeho ľavým okrajom, alebo do ľavého horného rohu prázdneho diagramu. Započítajú sa aj poznámky a skupiny tabuliek skryté v ponuke Možnosti zobrazenia, pretože na svojom mieste stále sú.
V rámci bloku si súbor JSON zachová vlastné usporiadanie vrátane skupín tabuliek. Ostatné formáty sa umiestnia rovnako ako pri položke Import, pomocou Flow alebo do riadkov podľa rovnakých pravidiel, a rámec každej skupiny tabuliek sa prispôsobí jej tabuľkám. Pridané tabuľky a poznámky sa v poradí prekrývania ocitnú nad všetkým, čo už tam je.

Keď sa blok umiestni, vyberie sa iba to, čo sa pridalo: nové tabuľky a k nim nové poznámky a skupiny tabuliek, pokiaľ sú zobrazené. Ak ste medzitým prešli na inú kartu, editor sa pred umiestnením bloku prepne späť na kartu ERD. Zobrazenie sa potom pri aktuálnom priblížení posunie na blok, pokiaľ už nie je dobre viditeľný – pozrite si časť Kam vedie skok. Jedno vrátenie späť zruší celé pridanie.
Súbor, ktorý parser nedokáže prečítať, alebo súbor bez tabuľky a bez poznámky nepridá nič.

Viaceré súbory Schéma SQL, GraphQL, DBML alebo AML pridané v čase, keď sa jeden ešte umiestňuje, sa umiestnia všetky, a to v poradí, v akom sa spustili. Súbor JSON pridaný medzitým sa umiestni hneď po prečítaní, ešte pred nimi. Položka Import alebo načítanie iného dokumentu zahodí všetky, ktoré sa ešte umiestňujú.

Programovací agenti pridávajú súbor rovnakým spôsobom pomocou režimu append nástrojov MCP na import, ktorý zachová usporiadanie súboru JSON, ale tabuľky ostatných formátov usporiada do riadkov, nikdy nie pomocou Flow – pozrite si časť Import.

JSON

Môžete importovať súbory vo formáte schémy definovanom v editore. Názov súboru musí končiť na .json, takže súbor exportovaný ako <database name>-<timestamp>.erd.json sa importuje späť tak, ako je; súbor iba s príponou .erd alebo .vuerd sa tu neprijme. Načítajú sa aj súbory uložené staršími verziami.

Schéma SQL

Môžete importovať aj súbory schémy definované v SQL.
Hoci sú parsery navrhnuté čo najflexibilnejšie bez ohľadu na databázový systém, niektorá syntax nemusí byť podporovaná.
Názov súboru musí končiť na .sql.
Podporovanú syntax si môžete pozrieť tu.

Stĺpce sa načítavajú iba z príkazu CREATE TABLE. Stĺpec pridaný príkazom ALTER TABLE ... ADD COLUMN sa nenačíta.
Položky príkazu CREATE TABLE, ktoré nie sú stĺpcami, sa preskočia, namiesto aby sa načítali ako stĺpce: nepomenovaná klauzula CHECK (...), LIKE a EXCLUDE v PostgreSQL, FULLTEXT a SPATIAL v MySQL zapísané bez INDEX alebo KEY, PERIOD FOR v T-SQL a SUPPLEMENTAL LOG DATA v Oracle.
Stĺpec pomenovaný podľa niektorej z nich sa napriek tomu importuje, ak za názvom nasleduje vstavaný typ, ako v exclude BOOLEAN, alebo ak je názov v úvodzovkách, ako v "check" int. Slovo like bez úvodzoviek, za ktorým nasleduje typ, ktorý nie je vstavaný, napríklad like citext, sa načíta ako LIKE z PostgreSQL a preskočí sa.
Samotné obmedzenia CHECK sa neimportujú, pretože editor ich nemá kde uchovávať.

Typy údajov

Typ údajov stĺpca sa zachová vrátane zoznamu argumentov, aj keď nejde o vstavaný typ žiadnej podporovanej databázy.
To zahŕňa enumeračný alebo zložený typ vytvorený pomocou CREATE TYPE, doménu vytvorenú pomocou CREATE DOMAIN, typy z rozšírení, napríklad hstore, citext a ltree, názvy so schémou, napríklad public.mood, a názvy v úvodzovkách alebo hranatých zátvorkách, napríklad "MyType" a [dbo].[Phone], ktoré si úvodzovky alebo zátvorky zachovajú. Samotné príkazy CREATE TYPE, CREATE DOMAIN a CREATE EXTENSION sa preskočia.
Vstavaný typ úvodzovky alebo zátvorky stratí, takže [int] sa načíta ako int a [nvarchar](50) ako nvarchar(50). Typy "char" a "bit" v PostgreSQL si ich zachovajú, pretože ide o iné typy ako char a bit.
Prípony polí zostávajú pri každom type: integer[], text[3][3], integer ARRAY, mood[]. Typ UNSIGNED BIG INT v SQLite sa načíta celý.
Modifikátory UNSIGNED a ZEROFILL z MySQL a MariaDB zapísané hneď za typom a jeho argumentmi zostávajú súčasťou typu tak, ako sú zapísané: INT UNSIGNED, SMALLINT(5) UNSIGNED ZEROFILL, int unsigned z nástroja mysqldump. Predvolený modifikátor SIGNED sa vynechá, takže TINYINT SIGNED sa načíta ako TINYINT. Modifikátor zapísaný za inou voľbou stĺpca, ako v zápise INT NOT NULL UNSIGNED, ktorý MySQL odmietne, sa vynechá.
Hodnoty ENUM(...) a SET(...) si zachovajú úvodzovky, pričom úvodzovka vo vnútri hodnoty je zdvojená, ako v ENUM('a','it''s'). Zápis 'it\'s' so spätnou lomkou z MySQL sa načíta rovnako zdvojený. V type STRUCT<...> v Databricks si názvy polí v úvodzovkách a klauzula COMMENT poľa zachovajú úvodzovky.
Stĺpec zapísaný bez typu, napríklad stĺpec bez typu v SQLite alebo vypočítaný stĺpec AS, zostane bez typu: ako typ sa nenačíta kľúčové slovo ako NOT, NULL, DEFAULT, PRIMARY alebo REFERENCES ani reťazec v jednoduchých úvodzovkách.

Predvolené hodnoty

Klauzula DEFAULT stĺpca si zachová celý výraz, napríklad now(), 0.5, CURRENT_TIMESTAMP alebo ARRAY[]::text[], až po ďalšiu voľbu stĺpca, čiarku alebo uzatváraciu zátvorku. Výraz CASE ... END sa načíta celý.
Zátvorky okolo celého výrazu sa odstránia, takže ((0)) v SQL Server sa načíta ako 0 a (getdate()) ako getdate(). Odstráni sa aj pretypovanie literálu, takže 'draft'::character varying z nástroja pg_dump sa načíta ako 'draft' a NULL::character varying ako NULL; ostatné pretypovania zostanú, ako v ARRAY[]::text[] a lower('A'::text).
Klauzula ON UPDATE CURRENT_TIMESTAMP z MySQL sa vynechá, pretože stĺpec pre ňu nemá miesto, a predvolená hodnota pred ňou zostane. Zápis DEFAULT ON NULL 0 z Oracle, s FOR INSERT ONLY alebo FOR INSERT AND UPDATE aj bez nich, sa načíta ako 0.
Reťazec s predponou, napríklad N'x', E'x', B'0', X'ff', U&'x' alebo _utf8mb4'x', sa načíta ako jeden reťazec, aj keď obsahuje zátvorku.

SQL Server Management Studio zapisuje predvolené hodnoty do skriptu až za tabuľky, ako ALTER TABLE [dbo].[t] ADD CONSTRAINT [DF_x] DEFAULT ((1)) FOR [col]. Takýto príkaz nastaví predvolenú hodnotu daného stĺpca, tu 1, a názov jeho obmedzenia sa vynechá.

Export Schéma SQL vráti zátvorky tam, kde databáza číta výraz predvolenej hodnoty iba v zátvorkách – pozrite si časť Predvolené hodnoty.

Automatický prírastok

Kľúčové slová AUTO_INCREMENT, AUTOINCREMENT a IDENTITY zapnú príznak Auto Increment stĺpca a rovnako aj GENERATED ALWAYS AS IDENTITY a GENERATED BY DEFAULT AS IDENTITY, ktoré po sebe nenechajú žiadnu predvolenú hodnotu.
Rovnaký účinok má predvolená hodnota, ktorá je jediným volaním nextval() v PostgreSQL, teda predvolená hodnota, ktorú dostane stĺpec typu serial, zapísaná ako nextval('s') alebo v tvare, ktorý používa pg_dump, nextval('s'::regclass). Názov sekvencie sa nezachová. Predvolená hodnota, ktorá sekvenciu iba používa, napríklad nextval('s') + 1 alebo NEXT VALUE FOR s v SQL Server, zostane obyčajnou predvolenou hodnotou.
Nástroj pg_dump zapisuje obe až za tabuľky, ako ALTER TABLE [ONLY] t ALTER [COLUMN] c SET DEFAULT nextval('s'::regclass) a ALTER TABLE t ALTER [COLUMN] c ADD GENERATED ... AS IDENTITY. Každý z týchto príkazov zapne príznak Auto Increment daného stĺpca a vymaže jeho predvolenú hodnotu. CREATE SEQUENCE, ALTER SEQUENCE a každá iná akcia ALTER COLUMN sa preskočia.
Stĺpec, ktorého typ je priamo zapísaný ako serial, bigserial alebo smallserial, si tento typ zachová a príznak Auto Increment zostane vypnutý.

Editor uchováva iba príznak Auto Increment a každá databáza pri exporte zapíše vlastnú formu – pozrite si časť Automatický prírastok. Export pre PostgreSQL zapíše GENERATED ALWAYS AS IDENTITY pri stĺpci typu smallint, integer alebo bigint bez ohľadu na to, ktorá forma sa importovala, a pri akomkoľvek inom type, napríklad INT UNSIGNED, iba riadok s komentárom za tabuľkou. Voľby sekvencie, napríklad START WITH 100, sa stratia.
Tabuľka s viacerými stĺpcami typu serial alebo identity sa importuje s viacerými stĺpcami s automatickým prírastkom a MySQL, MariaDB a SQL Server takúto tabuľku pri spustení jej exportu odmietnu.

Primárne kľúče

Primárny kľúč pridaný až za svojou tabuľkou, ALTER TABLE t ADD [CONSTRAINT n] PRIMARY KEY (...), označí svoje stĺpce ako primárny kľúč.
CLUSTERED alebo NONCLUSTERED v SQL Server a USING BTREE v MySQL pred zoznamom stĺpcov sa pri čítaní obídu, takže príkaz ALTER TABLE [dbo].[Users] ADD CONSTRAINT [PK_Users] PRIMARY KEY CLUSTERED ([Id] ASC) WITH (...) ON [PRIMARY], ktorý generuje SQL Server Management Studio, vytvorí kľúč nad stĺpcom Id. Zápis PRIMARY KEY NONCLUSTERED HASH (...) tabuľky optimalizovanej pre pamäť sa nenačíta, ani v ALTER TABLE, ani v CREATE TABLE.

Jedinečné kľúče a indexy

Obmedzenie UNIQUE nad dvoma alebo viacerými stĺpcami sa v každom zápise stane jedným jedinečným indexom: UNIQUE (a, b), UNIQUE KEY n (a, b), UNIQUE INDEX n (a, b), CONSTRAINT n UNIQUE (a, b), vložený zápis INDEX n UNIQUE (a, b) v SQL Server a ALTER TABLE t ADD [CONSTRAINT n] UNIQUE (a, b).
Index prevezme názov indexu kľúča, inak jeho názov z CONSTRAINT, inak nedostane žiadny názov, a zachová smer zoradenia každého stĺpca. Takýto index je alternatívnym kľúčom.
Obmedzenie UNIQUE nad jedným stĺpcom v ktoromkoľvek z týchto zápisov namiesto toho označí daný stĺpec ako Jedinečný a nepridá žiadny index, takže obmedzenie UQ_<table name>_<column name>, ktoré zapisuje export, sa vráti ako príznak, z ktorého bolo zapísané. CREATE UNIQUE INDEX nad jedným stĺpcom zostane jedinečným indexom.

Príkaz ALTER TABLE, ktorý pridáva viacero kľúčov naraz, ako ho phpMyAdmin zapisuje v tvare ADD PRIMARY KEY (id), ADD UNIQUE KEY uq_a (a, b), ADD UNIQUE KEY uq_c (c), zachová všetky jedinečné kľúče, ktoré obsahuje: uq_a sa načíta ako jedinečný index s názvom uq_a a uq_c ako príznak Jedinečný stĺpca c. Názov z CONSTRAINT pomenúva iba kľúč vo vlastnej klauzule. Načítajú sa aj ADD UNIQUE INDEX IF NOT EXISTS n (...) z MariaDB a ALTER TABLE t WITH CHECK ADD ... a WITH NOCHECK ADD ... v SQL Server.
Príkazy CREATE INDEX a CREATE UNIQUE INDEX sa načítajú s kvalifikovanými názvami, napríklad public.t a [dbo].[t], s CLUSTERED a NONCLUSTERED v SQL Server, s CONCURRENTLY, IF NOT EXISTS, ON ONLY a USING btree v PostgreSQL a aj úplne bez názvu indexu. Skupina súborov ON [PRIMARY] v SQL Server sa ignoruje.
Voľby kľúča, napríklad NULLS NOT DISTINCT alebo USING BTREE, sa nezamieňajú s názvom kľúča. V zozname stĺpcov kľúča pomenúva stĺpec iba prvé slovo, takže b DESC NULLS LAST, b text_pattern_ops aj b COLLATE "C" vytvoria kľúč nad stĺpcom b, pričom DESC sa zachová ako jeho smer zoradenia. Dĺžka predpony, napríklad email(191), sa pri čítaní obíde, ale kľúč s časťou tvorenou výrazom, napríklad lower(email), sa preskočí celý.

Čiastočný jedinečný index, CREATE UNIQUE INDEX ... WHERE ... alebo vložený zápis INDEX n UNIQUE (...) WHERE ... v SQL Server, sa načíta ako obyčajný index s rovnakým názvom a stĺpcami, pretože kľúč jedinečný v celej tabuľke by bol prísnejší ako filtrovaný kľúč, ktorý deklaruje súbor. Výnimkou je filter tvorený iba testami IS NOT NULL na stĺpcoch kľúča spojenými pomocou AND, teda filter, ktorý SQL Server potrebuje na to, aby jedinečný stĺpec mohol obsahovať viac ako jednu hodnotu NULL: takýto kľúč zostane jedinečný.
Jedinečný kľúč, ktorý uvádza stĺpec, ktorý tabuľka nemá, napríklad stĺpec pridaný príkazom ALTER TABLE ... ADD COLUMN, sa vynechá celý, namiesto aby sa zúžil na existujúce stĺpce. Obyčajný index si existujúce stĺpce zachová.

Nástroj SQL Developer od Oracle a DBMS_METADATA zapisujú vlastný index kľúča ako samostatný príkaz CREATE UNIQUE INDEX s názvom podľa kľúča alebo, pri kľúči bez názvu, za ktorým nasleduje USING INDEX, so systémovým názvom, napríklad SYS_C0012345. Import načíta takýto index, ako aj index, ktorý uvádza ADD CONSTRAINT ... USING INDEX, ako súčasť príslušného kľúča: zložený jedinečný kľúč sa načíta ako jeden jedinečný index a primárny kľúč alebo jedinečný kľúč nad jedným stĺpcom ako príznaky stĺpcov bez ďalšieho indexu. Export späť do Oracle potom vytvorí index iba raz.

Export Schéma SQL pre MySQL, MariaDB, MSSQL, Oracle, PostgreSQL a SQLite sa importuje späť s rovnakými príznakmi Jedinečný a indexmi.
Snowflake nemá sekundárne indexy, takže jeho export vráti iba jedinečné kľúče: zložený ako jedinečný index a jednostĺpcový ako príznak Jedinečný daného stĺpca. Export pre Databricks nedeklaruje žiadnu jedinečnosť, takže sa nevráti žiadna.

Cudzie kľúče

Cudzí kľúč sa stane vzťahom v týchto zápisoch:

• Zápis FOREIGN KEY (...) REFERENCES t (...) na úrovni tabuľky, s CONSTRAINT name alebo bez neho.
• ALTER TABLE ... ADD [CONSTRAINT name] FOREIGN KEY (...) REFERENCES t (...) vrátane ALTER TABLE t WITH CHECK ADD ... a WITH NOCHECK ADD ..., ktoré generuje SQL Server Management Studio.
• Vložený zápis REFERENCES t (col) v stĺpci, ako v user_id INT REFERENCES users (id), a zápis FOREIGN KEY REFERENCES t (col), ktorý na tomto mieste povoľujú SQL Server a Snowflake. Vložený odkaz na viac ako jeden stĺpec sa preskočí.

Príkaz ALTER TABLE vytvorí najviac jeden vzťah, a to iba vtedy, keď jeho prvá klauzula pridáva cudzí kľúč: klauzula FOREIGN KEY za klauzulou ADD PRIMARY KEY alebo ADD UNIQUE v tom istom príkaze sa nenačíta. Keď jeden príkaz pridáva viacero cudzích kľúčov, ako ich phpMyAdmin zapisuje v tvare ADD CONSTRAINT fk1 FOREIGN KEY ..., ADD CONSTRAINT fk2 FOREIGN KEY ..., načíta sa iba posledný.

Zápis REFERENCES t bez zoznamu stĺpcov odkazuje na primárny kľúč tabuľky t, ak tento kľúč tvorí jeden stĺpec. Pri zloženom primárnom kľúči sa cudzí kľúč preskočí.
Cudzí kľúč sa preskočí a žiadny z jeho stĺpcov sa neoznačí ako cudzí kľúč, ak sa nenájde žiadny z jeho cieľových stĺpcov alebo ak sa počet nájdených stĺpcov v oboch tabuľkách líši, napríklad keď stĺpec chýba iba v jednej z nich. Keď v oboch tabuľkách chýba rovnaký počet jeho stĺpcov, nájdené stĺpce sa spárujú v poradí, v akom sú zapísané, a vzťah obsahuje iba tie.
Každý importovaný vzťah je typu Zero N a je identifikujúci, keď je každý z jeho stĺpcov v podradenej tabuľke zároveň primárnym kľúčom.

Klauzuly ON DELETE a ON UPDATE každého cudzieho kľúča sa stanú nastaveniami On Delete a On Update vzťahu: NO ACTION, RESTRICT, CASCADE, SET NULL alebo SET DEFAULT, s ľubovoľnou veľkosťou písmen a v ľubovoľnom poradí. Cudzí kľúč bez nich sa importuje ako Not set. Informácie o ich nastavení v editore nájdete na stránke Úprava vzťahov.
Zoznam stĺpcov za SET NULL alebo SET DEFAULT v PostgreSQL, ako v ON DELETE SET NULL (a_id), sa pri čítaní obíde: akcia sa vzťahuje na celý kľúč a ON UPDATE za zoznamom sa napriek tomu načíta. MATCH FULL, MATCH PARTIAL a MATCH SIMPLE sa preskočia a atribút stĺpca ON UPDATE CURRENT_TIMESTAMP z MySQL sa nezamieňa s akciou.
Export Schéma SQL sa importuje späť s akciami, ktoré daná databáza zapisuje, takže akcia, ktorú vynecháva, napríklad SET DEFAULT v MySQL, akékoľvek ON UPDATE v Oracle alebo čokoľvek okrem NO ACTION v Snowflake, sa vráti ako Not set.

Komentáre

Komentáre tabuliek a stĺpcov sa importujú z troch syntaxí, ktoré parser číta: z voľby tabuľky a atribútu stĺpca COMMENT, ktoré používajú MySQL, MariaDB, Snowflake a Databricks, z príkazov COMMENT ON TABLE a COMMENT ON COLUMN, ktoré používajú PostgreSQL a Oracle, a z rozšírenej vlastnosti MS_Description, ktorú SQL Server nastavuje pomocou EXEC sp_addextendedproperty.
Komentár, ktorý uvádza tabuľku alebo stĺpec, ktoré súbor nedefinuje, sa ignoruje.

Volania pre SQL Server sa načítajú s pomenovanými argumentmi, ako SQL Server Management Studio zapisuje do skriptu každý komentár (@name=N'MS_Description', @value=N'...', ..., @level1type=N'TABLE', @level1name=N'Users'), aj s pozičnými argumentmi, ako ich zapisuje export MSSQL v editore.
Komentár vznikne iba z vlastnosti MS_Description na tabuľke alebo na niektorom z jej stĺpcov na úrovni 2. Komentár nevytvorí iná vlastnosť, pohľad, index ani obmedzenie a takisto ani komentár odovzdaný v premennej alebo zostavený pomocou +.

V komentári, rovnako ako v akomkoľvek texte v úvodzovkách, napríklad v hodnote DEFAULT alebo v názve v úvodzovkách, zdvojená úvodzovka znamená jednu úvodzovku, tak ako ju zapisujú mysqldump a pg_dump: 'it''s' sa načíta ako it's.
Spätná lomka pred úvodzovkou, ako MySQL a MariaDB zapisujú 'it\'s', takisto funguje ako únikový znak pre úvodzovku. Takáto úvodzovka však text stále ukončí, ak za ňou nasleduje prázdny znak, ,, ;, ), ], :, |, + alebo koniec súboru, takže 'C:\', 'C:\'::text z nástroja pg_dump a 'C:\'+name z T-SQL si spätnú lomku zachovajú.
Hodnota DEFAULT si zachová úvodzovky a úvodzovka v nej sa zapíše späť zdvojená bez ohľadu na to, ako ju súbor ošetril: 'it''s'.
Keď je v čase importu databázou dokumentu Databricks, text v jednoduchých úvodzovkách sa namiesto toho riadi pravidlami platformy Spark: každá spätná lomka je únikovým znakom pre znak, ktorý za ňou nasleduje, takže 'C:\\dir' sa načíta ako C:\dir, únikové sekvencie ako \n, \t a \u0041 sa dekódujú a hodnota DEFAULT sa zachová ako 'it\'s'.

Export Schéma SQL ošetrí úvodzovku v komentári tabuľky alebo stĺpca: COMMENT 'it''s' pre MySQL, MariaDB a Snowflake, COMMENT ON TABLE a COMMENT ON COLUMN ... IS 'it''s' pre PostgreSQL a Oracle a rovnaké zdvojenie vrátane názvov tabuliek a stĺpcov vo volaniach sp_addextendedproperty pre MSSQL. Komentár bez úvodzovky sa zapíše tak, ako je.
Databricks namiesto toho ošetrí úvodzovku aj spätnú lomku spätnou lomkou, ako v COMMENT 'it\'s', takže jeho export sa načíta späť presne iba vtedy, keď je vybratou databázou Databricks.
MSSQL zapisuje každý komentár ako EXECUTE sys.sp_addextendedproperty 'MS_Description', '<comment>', 'schema', '<schema>', 'table', '<table>', za čím pri stĺpci nasleduje 'column', '<column>'. Keď je možnosť Bracket nastavená na None, z tabuľky s názvom sales.users vznikne schéma sales a tabuľka users a názov bez schémy patrí do schémy dbo. Pri akejkoľvek inej hodnote možnosti Bracket je celý názov názvom tabuľky v schéme dbo.

Komentáre neprežijú export do SQLite a jeho spätný import: SQLite ich zapisuje ako obyčajné riadky --, ktoré parser nečíta. Volania sp_addextendedproperty z exportu MSSQL sa importujú späť ako tie isté komentáre tabuliek a stĺpcov.

GraphQL

Môžete importovať dokument GraphQL SDL.
Z definícií objektových typov sa stanú tabuľky, blok extend type sa zlúči s typom, ktorý rozširuje, a polia rozhraní zdedia typy, ktoré tieto rozhrania implementujú.
Pole, ktorého typom je iná tabuľka, sa namiesto stĺpca stane vzťahom a zoznam na oboch stranách vytvorí väzobnú tabuľku.
Pole s jednou hodnotou, napríklad buyer: User, sa najprv spáruje s tým jediným poľom druhého typu, ktorého názov končí reťazcom By, za ktorým nasleduje názov tohto poľa, napríklad orderListByBuyer, bez ohľadu na veľkosť písmen a podčiarkovníky; očíslované pole, napríklad buyer2, sa spáruje rovnako, bez svojho čísla. Presne takto pomenúva polia výstup GraphQL na karte Generátor kódu, keď dve tabuľky zdieľajú viac ako jeden vzťah alebo keď tabuľka odkazuje sama na seba, takže sa takýto výstup importuje späť so všetkými vzťahmi.
Koreňové typy (Query, Mutation, Subscription), introspekčné typy a obaľovacie typy pre Relay, federáciu a Hasura, napríklad PageInfo, *Connection, *Edge a *_aggregate, sa považujú za šum a preskočia sa.
Direktívy @id, @primaryKey, @unique, @autoincrement, @default, @map, @relation, @column, @table, @index a @db.* sa rešpektujú.
Názov súboru musí končiť na .graphql, .gql alebo .graphqls. Súbor schema.prisma pre Prisma nie je dokument GraphQL a tu ho nemožno importovať.

DBML

Môžete importovať súbor DBML, teda formát, ktorý používajú dbdiagram.io a dbdocs.
Načítajú sa bloky Table, TablePartial, Ref, Enum a TableGroup. Bloky Project a samostatné bloky Note sa preskočia bez vplyvu na okolité tabuľky.
Prijíma sa každý zápis odkazu: tvar s dvojbodkou Ref:, pomenovaný odkaz, blokový tvar Ref { } a vložené nastavenie stĺpca [ref: > table.column].
Odkaz <> typu mnoho k mnohým vytvorí väzobnú tabuľku pomenovanú podľa oboch strán.
Nastavenia delete a update samostatného odkazu sa stanú nastaveniami On Delete a On Update vzťahu, ako v Ref: users.id < posts.user_id [delete: cascade, update: set null]. Hodnoty sú cascade, restrict, set null, set default a no action s ľubovoľnou veľkosťou písmen. Čokoľvek iné alebo chýbajúce nastavenie sa importuje ako Not set a ostatné nastavenia, napríklad color, sa ignorujú.
Vložené nastavenie [ref: ...] neprenáša žiadne akcie a nastavenia odkazu <> sa na väzobnú tabuľku neprenesú. Keď je ten istý cudzí kľúč deklarovaný vložene aj ako samostatný odkaz, zachová sa vložený, bez akcií.
Nastavenie headercolor tabuľky, ako v Table users [headercolor: #3498DB], sa stane jej farbou, ak je hodnota hexadecimálny zápis #rgb alebo #rrggbb bez úvodzoviek. Akákoľvek iná hodnota sa vynechá a nastavenie headercolor bloku TablePartial sa neprenesie na tabuľky, ktoré ho používajú.
Z každého bloku TableGroup sa stane skupina tabuliek obsahujúca tabuľky, ktoré uvádza po jednej na riadok s názvami zapísanými tak, ako ich zapisuje Ref. Jeho [color: ...] sa stane farbou skupiny podľa rovnakého pravidla ako headercolor a jeho popis a ostatné nastavenia sa vynechajú. Tabuľka uvedená v dvoch skupinách zostane v prvej. Skupina, ktorej nezostane žiadna tabuľka, sa nevytvorí, či už neuvádza žiadnu tabuľku, ktorú súbor deklaruje, alebo uvádza iba tabuľky, ktoré si už vzala skoršia skupina. Rámec skupiny sa prispôsobí jej tabuľkám, nech sú umiestnené kdekoľvek, a keď sa tabuľky usporiadajú do riadkov, tabuľky jednej skupiny zostanú spolu.
Názov súboru musí končiť na .dbml.

AML

Môžete importovať súbor AML (Azimutt Markup Language). Prijíma sa aktuálny zápis aj starší zápis v1.
Z entít sa stanú tabuľky a vnorené atribúty sa sploštia do názvu stĺpca s bodkami, napríklad settings.slug.
Atribúty sú NOT NULL, pokiaľ nie sú označené ako nullable, a konštrukcie, pre ktoré editor nemá miesto, napríklad check, type a tags, sa vynechajú, namiesto aby sa odmietli. Entita označená ako pohľad sa načíta ako obyčajná tabuľka.
Nastavenie color entity, ako v users {color: red}, sa stane farbou jej tabuľky. Názvy farieb AML, red, orange, amber, yellow, lime, green, emerald, teal, cyan, sky, blue, indigo, violet, purple, fuchsia, pink, rose a gray, sa načítajú s ľubovoľnou veľkosťou písmen, v úvodzovkách aj bez nich, každý ako odtieň 500 farby Tailwind s rovnakým názvom, napríklad #ef4444 pre red. Hexadecimálna hodnota v úvodzovkách, napríklad "#3498db", sa zachová tak, ako je zapísaná; zápis #3498db bez úvodzoviek sa načítať nedá, pretože # začína komentár AML. Akákoľvek iná hodnota a nastavenie color na atribúte alebo vzťahu sa vynechajú.
Samostatný príkaz rel, v staršom zápise fk, zachová svoje vlastnosti onDelete a onUpdate ako nastavenia On Delete a On Update vzťahu, ako v rel posts(user_id) -> users(id) {onDelete: cascade, onUpdate: "set null"}. Hodnoty sú cascade, restrict, set null, set default a no action, v úvodzovkách aj bez nich, s ľubovoľnou veľkosťou písmen. Ostatné vlastnosti sa vynechajú.
Pri vloženom vzťahu, napríklad user_id int -> users(id) {onDelete: cascade}, patria vlastnosti atribútu, takže sa vynechajú a vzťah sa importuje ako Not set.
Názov súboru musí končiť na .aml.

GraphQL, DBML a AML sú obojsmerné formáty: každý z nich je aj cieľom na karte Generátor kódu.
DBML a AML prenášajú ON DELETE a ON UPDATE každého vzťahu oboma smermi – pozrite si stránku Generátor kódu. GraphQL neprenáša ani jedno, takže import GraphQL ponechá obe na hodnote Not set.
DBML oboma smermi prenáša aj farby tabuliek, bez prípadnej priehľadnosti, a každú skupinu tabuliek, ktorá obsahuje nejakú tabuľku. Skupina bez názvu sa vráti ako group_1, group_2 a tak ďalej a opakovaný názov skupiny sa vráti s pridaným _2, _3 a tak ďalej. AML prenáša farbu tabuľky iba ako najbližší zo svojich názvov farieb, takže #FF8800 sa zapíše ako orange a vráti sa ako #f97316, a neprenáša žiadne skupiny. GraphQL neprenáša farby ani skupiny.

Export

Podponuka Export v kontextovej ponuke plátna má tri položky:

• json: Uloží diagram v podobe, v akej ho obsahuje jeho súbor, ako .erd.json: tabuľky s ich stĺpcami a indexmi, vzťahy, poznámky a skupiny tabuliek a nastavenia, pričom každé zamknuté nastavenie má svoju zamknutú hodnotu.
• Schema SQL: Otvorí kartu Schéma SQL s otvoreným panelom možností a s fokusom na tlačidle Save file, takže stlačením klávesu Enter sa kód SQL zobrazený na karte uloží ako .sql. Dovtedy sa nič neuloží.
• Image: Otvorí dialógové okno Export image, ktoré diagram uloží ako .png alebo .svg alebo ho skopíruje do schránky ako PNG – pozrite si časť Obrázok.

Všetky tri fungujú aj v editore iba na čítanie.

Schéma SQL zapisuje ON DELETE a ON UPDATE každého vzťahu za jeho REFERENCES, najprv ON DELETE. Hodnota Not set nezapíše nič a akcia, ktorú vybratá databáza neprijíma, sa vynechá. Informácie o tom, ktorá databáza prijíma ktoré akcie, nájdete na stránke Úprava vzťahov.

Každý exportovaný súbor má názov <database name>-<timestamp> nasledovaný príponou, pričom časová pečiatka je v miestnom čase vo formáte yyyy-MM-dd'T'HH_mm_ss – napríklad my-schema-2026-08-29T04_05_06.erd.json. Ak je názov databázy prázdny, použije sa unnamed.
Tlačidlo Save file na karte Schéma SQL a na karte Generátor kódu pomenúva súbory rovnakým spôsobom. Obrázok použije názov databázy taký, aký bol pri otvorení dialógového okna.

Položky Import, Import and Add a Export sú k dispozícii aj v rýchlom vyhľadávaní na karte ERD, s rovnakými položkami ako v kontextovej ponuke plátna.

V aplikácii Obsidian sa nezobrazí žiadne dialógové okno sťahovania ani ukladania: súbor sa zapíše do trezora tam, kam Obsidian ukladá nové prílohy pre daný diagram, a upozornenie uvedie jeho cestu.
Znaky, ktoré Obsidian v názve súboru nepovoľuje, \ / : * ? " < > |, sa nahradia znakom -.
Prieskumník súborov v aplikácii Obsidian zobrazí exportovaný súbor .erd.json alebo .sql iba vtedy, keď je zapnutá možnosť Settings → Files and links → Detect all file extensions.

Obrázok

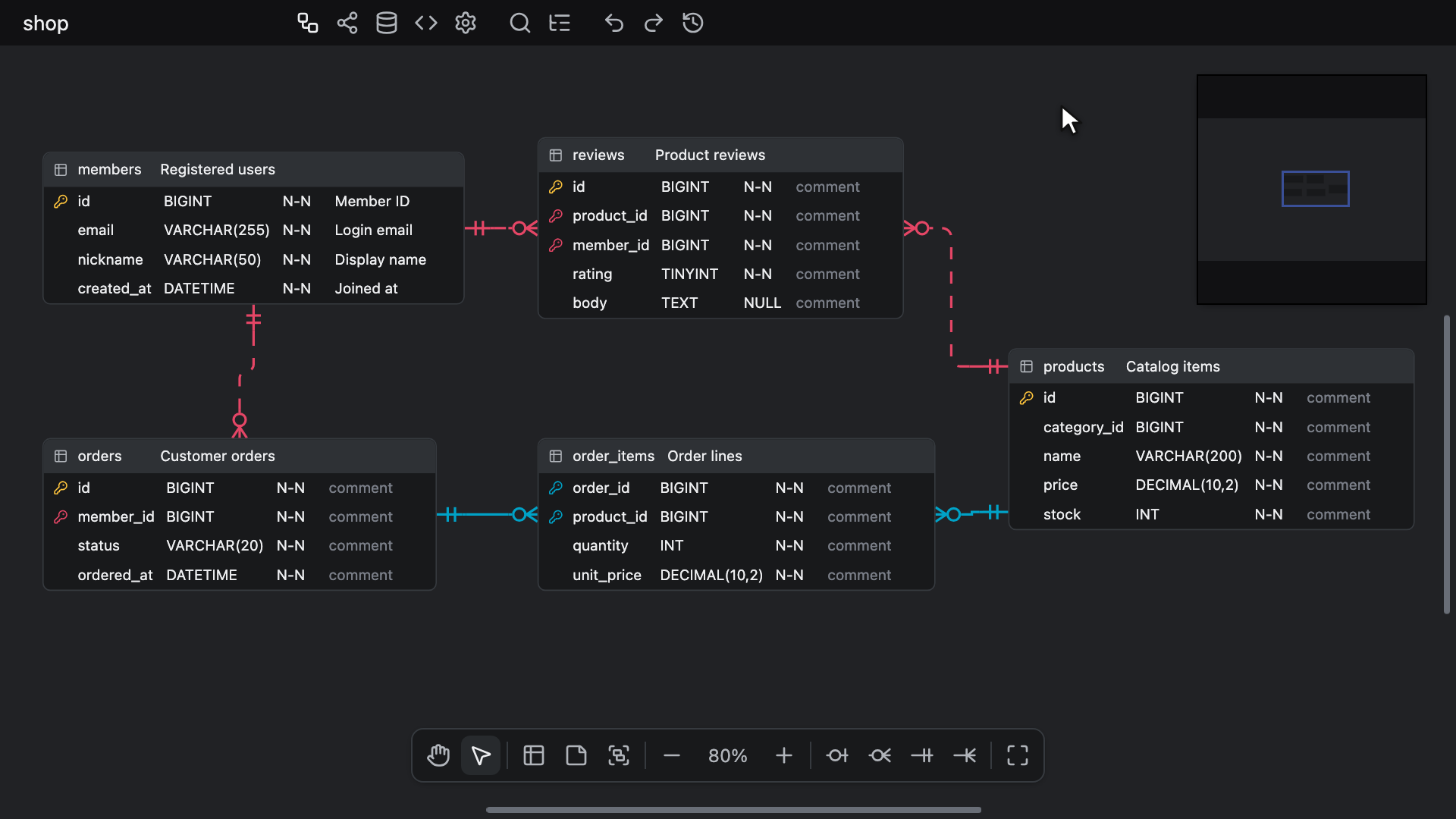

Položka Export ▸ Image v kontextovej ponuke plátna alebo v rýchlom vyhľadávaní otvorí dialógové okno Export image: ukážku obrázka vedľa jeho možností. Otvorený prieskumník zostane otvorený pod stmavenou oblasťou.

• Background: Predvolene zapnuté. Po vypnutí zostane plátno priehľadné.
• Dark mode: Na začiatku zodpovedá vzhľadu editora. Kým zodpovedá vzhľadu na obrazovke, obrázok použije vlastné farby plátna vrátane zmien z výberu motívu; pre druhý vzhľad sa použije prednastavený motív s rovnakým odtieňom sivej a farbou zvýraznenia.
• Scale: 1x, 2x alebo 3x, predvolene je vybraté 2x. Určuje iba veľkosť PNG a kópie v schránke a riadok pod ním túto veľkosť uvádza v tvare PNG <width> × <height> px.

Zvolené hodnoty sa zachovajú, kým sa editor nezatvorí, a nikdy sa neukladajú do dokumentu. Ukážka sa vykresľuje rovnako ako obrázok a vykreslí sa znova, keď sa zmení možnosť Background alebo Dark mode.

Obrázok zachytáva diagram v stave, v akom bol pri otvorení dialógového okna; ak chcete zahrnúť neskoršie zmeny, zatvorte dialógové okno a znova ho otvorte. Obsahuje celý diagram bez ohľadu na to, ako ďaleko je zobrazenie posunuté, orezaný na to, čo diagram vykresľuje, s pridaným okrajom, a vždy sa vykresľuje pri 100 % bez ohľadu na priblíženie, ktoré editor práve zobrazuje, takže sa každá tabuľka vykreslí celá. Prvky skryté v ponuke Možnosti zobrazenia – vzťahy, ich označenia ON DELETE a ON UPDATE, skupiny tabuliek alebo poznámky – sa nevykreslia ani sa pre ne nevyhradí miesto a skupiny tabuliek sa vykresľujú za všetkým ostatným.

Obrázok zapisujú tri tlačidlá a každé z nich nechá dialógové okno otvorené:

• PNG: Uloží súbor .png s veľkosťou diagramu pri 100 % vynásobenou hodnotou Scale. Obrázok PNG, ktorý je príliš veľký pre plátno prehliadača, sa namiesto zlyhania zapíše v zníženom rozlíšení: dialógové okno na to vopred upozorní hlásením Reduced from <width> × <height> px, past what a browser canvas can hold a upozornenie Exported at a reduced resolution to potom oznámi.
• SVG: Uloží súbor .svg s veľkosťou diagramu pri 100 % bez ohľadu na hodnotu Scale a nikdy ho nezmenší. Text v ňom zostane textom a písma sú v ňom uvedené názvom, nie vložené, takže program na zobrazenie, ktorý písmo editora nemá, použije iné. Tiene sa vynechajú.
• Copy to clipboard: Vloží do schránky obrázok PNG so zvolenou hodnotou Scale, zmenšený rovnako ako pri ukladaní PNG, keď ho plátno prehliadača nedokáže pojať. Potvrdí to hlásením Copied the image to the clipboard alebo hlásením Copied at a reduced resolution, ak bol obrázok zmenšený. Ak kopírovanie zlyhá, pretože prehliadač alebo hostiteľ odmietne prístup do schránky alebo sa obrázok nepodarilo vykresliť, hlásenie Couldn't copy the image navrhne namiesto toho uložiť PNG.

Obrázok sa vykresľuje v pracovnom vlákne na pozadí, ak ho hostiteľ spúšťa, takže editor sa dá medzitým používať. Ak to trvá dlhšie ako chvíľu, zobrazí sa upozornenie Exporting PNG, Exporting SVG alebo Copying image a zlyhanie sa ohlási ako Couldn't export the PNG alebo Couldn't export the SVG. Zatvorenie dialógového okna počas vykresľovania súboru nezabráni jeho uloženiu.

Po otvorení dialógového okna má fokus tlačidlo PNG a kláves Tab zostáva v rámci dialógového okna. Kláves Escape, tlačidlo x alebo kliknutie na stmavenú oblasť okolo neho ho zatvorí.
Kým je otvorené, nemajú žiadny účinok klávesové skratky plátna vrátane vrátenia späť a opätovného vykonania ani kopírovanie a prilepenie. Ctrl + K (Windows/Linux) alebo ⌘ + K (Mac) ho zatvorí a otvorí rýchle vyhľadávanie. Ctrl + F (Windows/Linux) alebo ⌘ + F (Mac) ho zatvorí a umiestni textový kurzor do poľa hľadania prieskumníka, pričom prieskumník otvorí, ak je zatvorený, a nikdy ho nezatvorí. V editore, ktorý je príliš úzky na zobrazenie prieskumníka, skratka dialógové okno aj tak zatvorí, ale namiesto presunu textového kurzora zobrazí oznámenie.
