Uvoz in izvoz datotek

Uvoz zunanjih datotek

Pet formatov je mogoče uvoziti iz podmenija Import v priročnem meniju platna:

• json
• Schema SQL
• GraphQL
• DBML
• AML

Ukaz Import and Add tik pod ukazom Import datoteko doda v diagram, namesto da bi ga nadomestil – glejte razdelek Uvozi in dodaj.
Pozdravni zaslon, ki ga prikaže prazen diagram, ima postavko Import z istimi petimi formati – glejte razdelek Pozdravni zaslon.

Končnice se preverjajo ne glede na velikost črk. Če izberete datoteko, katere končnica se ne ujema z izbranim formatom, se uvoz prekliče in prikaže se sporočilo Only <format> files can be imported, pri čemer je format zapisan kot json, sql, graphql, dbml ali aml, na primer Only sql files can be imported.

Ukaz Import trenutni dokument nadomesti, namesto da bi vanj združil vsebino, ena razveljavitev pa povrne prejšnji diagram.

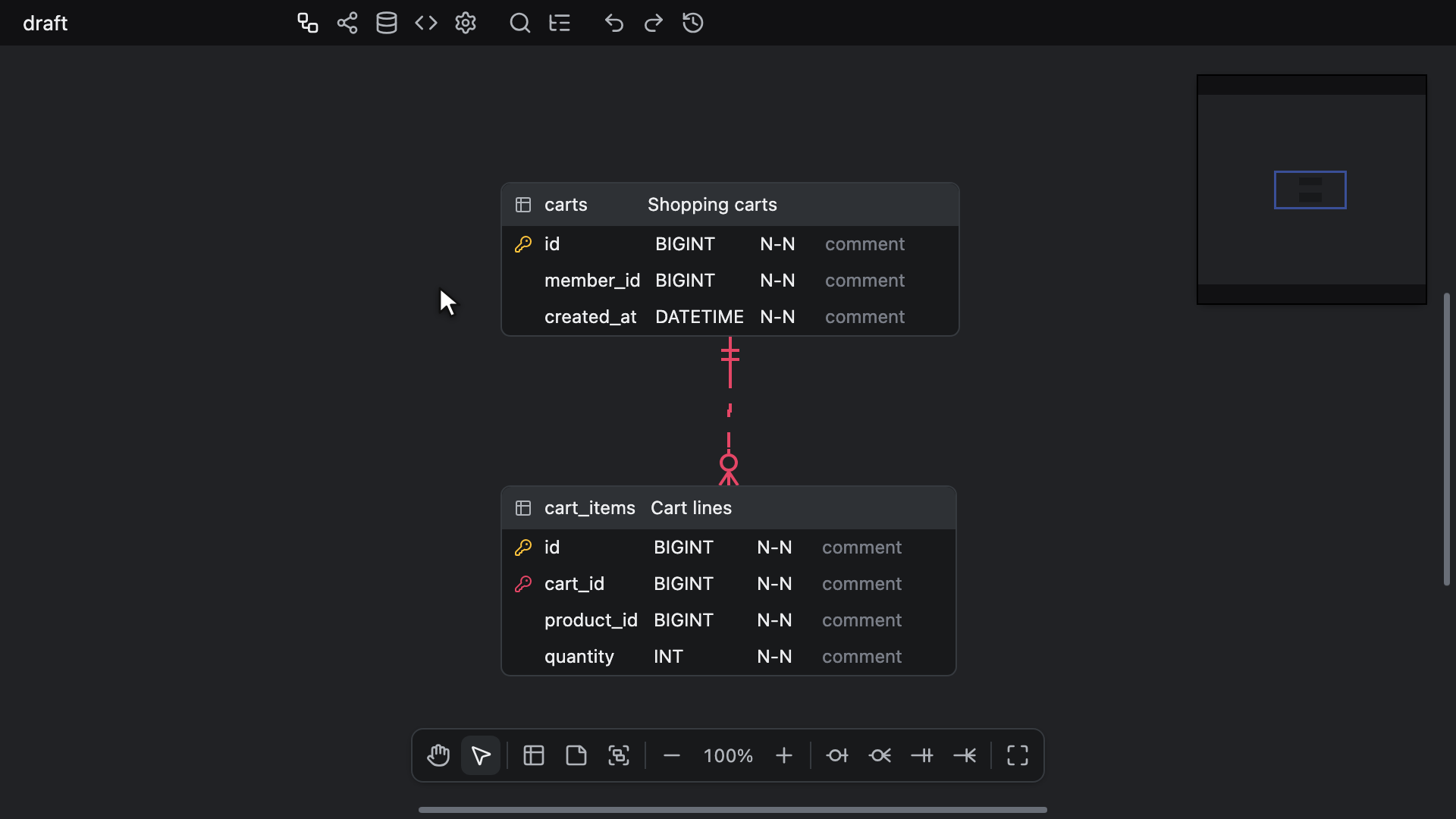

Datoteka JSON s seboj prinese lastne nastavitve, vključno s svojimi zaklepi. Kjer datoteka zaklene zavihek, jezik generatorja kode, zapis imen ali vrsto narekovajev, še naprej vidite to, kar ste imeli, shrani pa se zaklenjena vrednost iz datoteke. Pogled, zaklenjen ali ne, se postavi tja, kamor ga postavi datoteka. Datoteka JSON, shranjena pred uvedbo zaklepanja, se uvozi z vsemi vklopljenimi zaklepi in s pogledom pri 100 %.
Drugi formati ohranijo nastavitve, ki jih že imate, vključno z zaklepi, razen pogleda, ki se začne pri 100 %.
Razčlenjevalniki za GraphQL, DBML in AML nikoli ne odpovejo: iz datoteke, ki je ne morejo prebrati, nastane prazen diagram namesto napake.

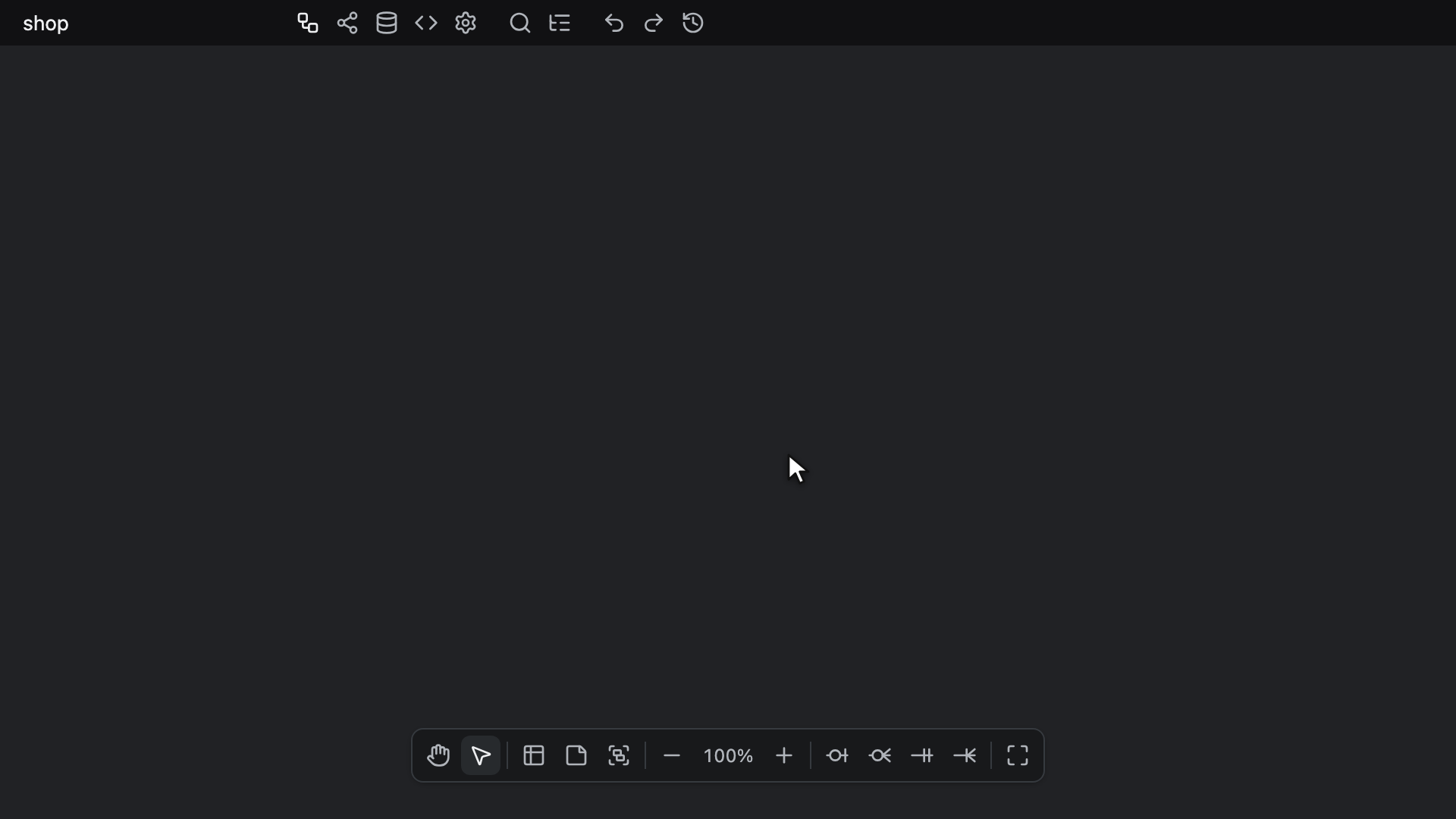

Datoteka JSON ohrani položaje, ki jih ima. Tabele iz datoteke Sheme SQL, GraphQL, DBML ali AML se razporedijo, preden se diagram spremeni:

• Če ima datoteka dve ali več tabel in vsaj eno relacijo, jih samodejna postavitev Flow razporedi od leve proti desni vzdolž relacij, od zgornjega levega kota platna. Šteje tudi relacija, ki tabelo povezuje s samo seboj.
• Sicer se razporedijo v vrstice od zgornjega levega kota, najprej tabele z najmanj stolpci.
• Če postavitev traja dlje kot 6 sekund, se prikaže obvestilo Placing tables z gumbom Cancel. Gumb Cancel ali tipka Escape, pritisnjena med prikazom obvestila, postavitev opusti in tabele namesto tega razporedi v vrstice. Vrstice se brez obvestila uporabijo tudi, ko postavitev ne uspe, ko se v 60 sekundah ne vrne nobena postavitev ali ko gostitelj ne poganja procesa shared worker – glejte razdelek Web Workers.

Diagram se nato nadomesti v enem koraku, zato vmes ni prikazano nič. Nastavitev, ki jo spremenite med razporejanjem tabel, kot je zavihek, se ohrani, če pa medtem uvozite drugo datoteko, obvelja uvoz, ki se je začel zadnji.

Urejevalnik samo za branje z ukazom Import ne naloži ničesar in ukaza Import and Add ne ponuja.

Uvozi in dodaj

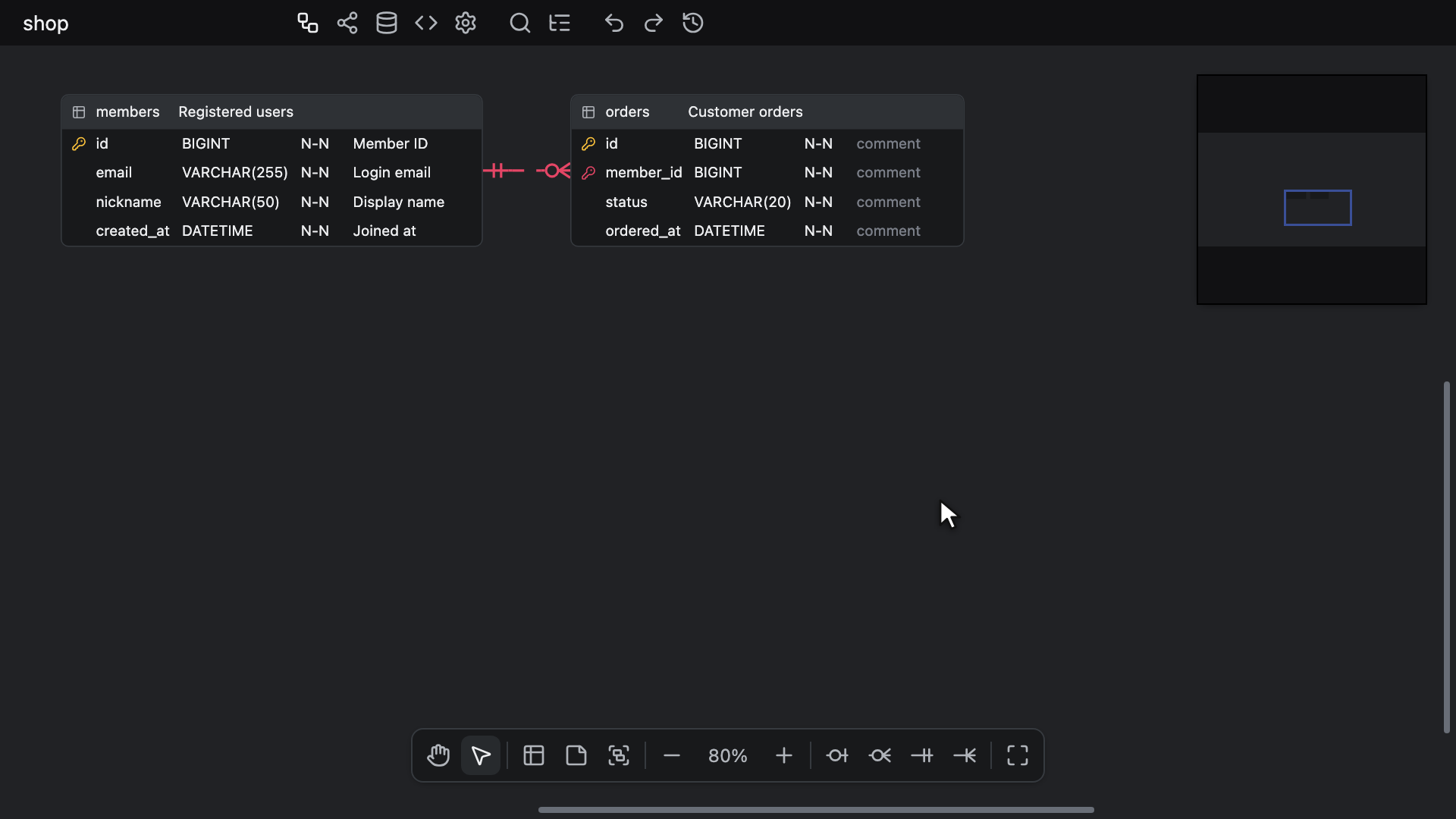

Ukaz Import and Add ohrani diagram in pod njim doda datoteko. Na voljo je v priročnem meniju platna in v hitrem iskanju na zavihku ERD ter ponuja istih pet formatov z enakim preverjanjem končnice kot ukaz Import.

Datoteka se uvozi tako kot pri lepljenju: vse tabele, stolpci, relacije, indeksi, beležke in skupine tabel, ki jih vsebuje, se dodajo kot novi elementi, tabele, ki so že v diagramu, se ne premaknejo in nobena nastavitev se ne spremeni, zato so nastavitve datoteke JSON izpuščene.
Tabela z imenom, ki ga diagram že ima, se doda kot druga tabela s tem imenom in se z obstoječo ne združi. Relacije in indeksi prihajajo samo iz datoteke, zato tuji ključ na tabelo, ki je datoteka ne določa, ni povezan s tabelo, ki je že v diagramu.

Dodani blok pristane tik pod vsem, kar vsebuje diagram, poravnan z njegovim levim robom, v praznem diagramu pa v zgornjem levem kotu. Upoštevajo se tudi beležke in skupine tabel, skrite z možnostmi pogleda, saj so še vedno na svojem mestu.
Znotraj bloka datoteka JSON ohrani lastno razporeditev, vključno s skupinami tabel. Drugi formati se razporedijo tako, kot jih razporedi ukaz Import, s postavitvijo Flow ali v vrstice po enakih pravilih, okvir vsake skupine tabel pa se prilagodi njenim tabelam. Dodane tabele in beležke se postavijo v ospredje, nad vse, kar je že tam.

Ko blok pristane, je izbrano samo dodano: nove tabele ter nove beležke in skupine tabel, če so prikazane. Če ste se medtem premaknili na drug zavihek, urejevalnik preklopi nazaj na zavihek ERD, preden blok pristane. Pogled se nato pri trenutni povečavi pomakne do bloka, razen če je ta že dobro viden – glejte razdelek Kam pripelje skok. Ena razveljavitev prekliče celotno dodajanje.
Datoteka, ki je razčlenjevalnik ne more prebrati, ali datoteka, ki nima ne tabele ne beležke, ne doda ničesar.

Če dodate več datotek Sheme SQL, GraphQL, DBML ali AML, medtem ko se ena še razporeja, pristanejo vse, in sicer v vrstnem redu, v katerem ste jih začeli dodajati. Datoteka JSON, dodana medtem, pristane pred njimi, takoj ko je prebrana. Ukaz Import ali nalaganje drugega dokumenta zavrže vse, ki se še razporejajo.

Agenti za kodiranje datoteko na enak način dodajo z načinom append orodij MCP za uvoz, ki ohrani razporeditev datoteke JSON, tabele drugih formatov pa razporedi v vrstice, nikoli s postavitvijo Flow – glejte razdelek Uvoz.

JSON

Uvozite lahko datoteke v formatu sheme, ki ga določa urejevalnik. Ime datoteke se mora končati s končnico .json, zato se datoteka, izvožena kot <database name>-<timestamp>.erd.json, uvozi nazaj takšna, kot je; datoteka samo s končnico .erd ali .vuerd tukaj ni sprejeta. Urejevalnik prebere tudi datoteke, ki so jih shranile starejše izdaje.

Shema SQL

Uvozite lahko tudi datoteke s shemo, zapisano v jeziku SQL.
Čeprav so razčlenjevalniki narejeni čim bolj prilagodljivo ne glede na vrsto zbirke podatkov, nekatera sintaksa morda ni podprta.
Ime datoteke se mora končati s končnico .sql.
Podprto sintakso si lahko ogledate tukaj.

Stolpci se preberejo samo iz stavka CREATE TABLE. Stolpec, dodan s stavkom ALTER TABLE ... ADD COLUMN, se ne prebere.
Elementi stavka CREATE TABLE, ki niso stolpci, se preskočijo, namesto da bi se prebrali kot stolpci: neimenovani CHECK (...), LIKE in EXCLUDE v PostgreSQL, FULLTEXT in SPATIAL v MySQL, kadar sta zapisana brez INDEX ali KEY, PERIOD FOR v T-SQL in SUPPLEMENTAL LOG DATA v Oracle.
Stolpec, poimenovan po enem od njih, se vseeno uvozi, če imenu sledi vgrajeni tip, kot v exclude BOOLEAN, ali če je ime v narekovajih, kot v "check" int. Ime like brez narekovajev, ki mu sledi tip, ki ni vgrajen, kot v like citext, se prebere kot LIKE iz PostgreSQL in preskoči.
Same omejitve CHECK se ne uvozijo, ker jih urejevalnik nima kje hraniti.

Podatkovni tipi

Podatkovni tip stolpca se ohrani, vključno s seznamom argumentov, tudi kadar ni vgrajeni tip nobene od podprtih zbirk podatkov.
To velja za naštevni ali sestavljeni tip, ustvarjen s stavkom CREATE TYPE, domeno, ustvarjeno s stavkom CREATE DOMAIN, tipe razširitev, kot so hstore, citext in ltree, imena s shemo, kot je public.mood, ter imena v narekovajih ali oglatih oklepajih, kot sta "MyType" in [dbo].[Phone], ki ohranijo svoje narekovaje ali oklepaje. Sami stavki CREATE TYPE, CREATE DOMAIN in CREATE EXTENSION se preskočijo.
Vgrajeni tip izgubi narekovaje ali oklepaje, zato se [int] uvozi kot int, [nvarchar](50) pa kot nvarchar(50). Tipa "char" in "bit" v PostgreSQL svoje ohranita, ker sta drugačna tipa kot char in bit.
Pripone za polja ostanejo pri vsakem tipu: integer[], text[3][3], integer ARRAY, mood[]. Tip UNSIGNED BIG INT v SQLite se uvozi v celoti.
Modifikatorja UNSIGNED in ZEROFILL v MySQL in MariaDB, zapisana tik za tipom in njegovimi argumenti, ostaneta del tipa, kot sta zapisana: INT UNSIGNED, SMALLINT(5) UNSIGNED ZEROFILL, int unsigned iz orodja mysqldump. Modifikator SIGNED, ki je privzet, se izpusti, zato se TINYINT SIGNED uvozi kot TINYINT. Modifikator, zapisan za drugo možnostjo stolpca, kot v INT NOT NULL UNSIGNED, ki ga MySQL zavrne, se izpusti.
Vrednosti ENUM(...) in SET(...) ohranijo narekovaje, pri čemer je narekovaj znotraj vrednosti podvojen, kot v ENUM('a','it''s'). Zapis 'it\'s' iz MySQL, kjer je narekovaj zaščiten s poševnico nazaj, se uvozi enako podvojen. V tipu STRUCT<...> v Databricks imena polj v narekovajih in določilo COMMENT polja ohranijo narekovaje.
Stolpec, zapisan brez tipa, kot je stolpec brez tipa v SQLite ali izračunani stolpec AS, ostane brez tipa: ključna beseda, kot je NOT, NULL, DEFAULT, PRIMARY ali REFERENCES, ali niz v enojnih narekovajih se ne prebere kot tip.

Privzete vrednosti

Določilo DEFAULT stolpca ohrani celoten izraz, kot je now(), 0.5, CURRENT_TIMESTAMP ali ARRAY[]::text[], do naslednje možnosti stolpca, vejice ali zaklepaja. Izraz CASE ... END se prebere v celoti.
Oklepaji okoli celotnega izraza se odstranijo, zato se ((0)) iz SQL Server uvozi kot 0, (getdate()) pa kot getdate(). Odstrani se tudi pretvorba tipa literala, zato se 'draft'::character varying iz orodja pg_dump uvozi kot 'draft', NULL::character varying pa kot NULL; druge pretvorbe tipa ostanejo, kot v ARRAY[]::text[] in lower('A'::text).
Določilo ON UPDATE CURRENT_TIMESTAMP iz MySQL se izpusti, ker zanj v stolpcu ni prostora, privzeta vrednost pred njim pa ostane. Zapis DEFAULT ON NULL 0 iz Oracle, z določilom FOR INSERT ONLY ali FOR INSERT AND UPDATE ali brez njega, se uvozi kot 0.
Niz s predpono, kot je N'x', E'x', B'0', X'ff', U&'x' ali _utf8mb4'x', se prebere kot en niz, tudi če je v njem oklepaj.

SQL Server Management Studio v skriptu zapiše privzete vrednosti za tabelami, v obliki ALTER TABLE [dbo].[t] ADD CONSTRAINT [DF_x] DEFAULT ((1)) FOR [col]. Tak stavek nastavi privzeto vrednost tega stolpca, tu 1, ime njegove omejitve pa se izpusti.

Izvoz Sheme SQL vrne oklepaje tja, kjer zbirka podatkov izraz privzete vrednosti prebere samo znotraj njih – glejte razdelek Privzete vrednosti.

Samodejno povečevanje

AUTO_INCREMENT, AUTOINCREMENT in IDENTITY vklopijo zastavico Auto Increment stolpca, prav tako pa tudi GENERATED ALWAYS AS IDENTITY in GENERATED BY DEFAULT AS IDENTITY, ki za seboj ne pustita privzete vrednosti.
Enako velja za privzeto vrednost, ki je en sam klic nextval() v PostgreSQL, tj. privzeto vrednost, ki jo dobi stolpec serial, zapisano kot nextval('s') ali, kot jo zapiše pg_dump, nextval('s'::regclass). Ime zaporedja se ne ohrani. Privzeta vrednost, ki zaporedje samo uporablja, kot je nextval('s') + 1 ali NEXT VALUE FOR s iz SQL Server, ostane navadna privzeta vrednost.
Orodje pg_dump oboje zapiše za tabelami, kot ALTER TABLE [ONLY] t ALTER [COLUMN] c SET DEFAULT nextval('s'::regclass) in ALTER TABLE t ALTER [COLUMN] c ADD GENERATED ... AS IDENTITY. Vsak od teh stavkov vklopi zastavico Auto Increment tega stolpca in počisti njegovo privzeto vrednost. Stavki CREATE SEQUENCE, ALTER SEQUENCE in vsa druga dejanja ALTER COLUMN se preskočijo.
Stolpec, ki ima neposredno v definiciji tip serial, bigserial ali smallserial, ta tip ohrani, zastavica Auto Increment pa ostane izklopljena.

Urejevalnik hrani samo zastavico Auto Increment, vsaka zbirka podatkov pa ob izvozu zapiše svojo obliko – glejte razdelek Samodejno povečevanje. Izvoz za PostgreSQL pri stolpcu smallint, integer ali bigint zapiše GENERATED ALWAYS AS IDENTITY, ne glede na to, katera oblika je bila uvožena, pri katerem koli drugem tipu, kot je INT UNSIGNED, pa samo vrstico s komentarjem za tabelo. Možnosti zaporedja, kot je START WITH 100, se izgubijo.
Tabela z več stolpci serial ali identity se uvozi z več stolpci s samodejnim povečevanjem, MySQL, MariaDB in SQL Server pa tako tabelo zavrnejo, ko se zažene njen izvoz.

Primarni ključi

Primarni ključ, ki je tabeli dodan naknadno, ALTER TABLE t ADD [CONSTRAINT n] PRIMARY KEY (...), označi svoje stolpce kot primarni ključ.
Določila CLUSTERED ali NONCLUSTERED iz SQL Server in USING BTREE iz MySQL pred seznamom stolpcev se prezrejo, zato stavek ALTER TABLE [dbo].[Users] ADD CONSTRAINT [PK_Users] PRIMARY KEY CLUSTERED ([Id] ASC) WITH (...) ON [PRIMARY], ki ga zapiše SQL Server Management Studio, tvori ključ na stolpcu Id. Določilo PRIMARY KEY NONCLUSTERED HASH (...) pomnilniško optimizirane tabele se ne prebere, ne v ALTER TABLE ne v CREATE TABLE.

Enolični ključi in indeksi

Določilo UNIQUE nad dvema ali več stolpci postane en enoličen indeks, v vsakem zapisu: UNIQUE (a, b), UNIQUE KEY n (a, b), UNIQUE INDEX n (a, b), CONSTRAINT n UNIQUE (a, b), neposredno zapisani INDEX n UNIQUE (a, b) iz SQL Server in ALTER TABLE t ADD [CONSTRAINT n] UNIQUE (a, b).
Indeks prevzame ime indeksa ključa, sicer njegovo ime CONSTRAINT, sicer ostane brez imena, in ohrani smer razvrščanja vsakega stolpca. Tak indeks je alternativni ključ.
Določilo UNIQUE nad enim stolpcem v katerem koli od teh zapisov namesto tega temu stolpcu nastavi zastavico Enolično in ne doda indeksa, zato se omejitev UQ_<table name>_<column name>, ki jo zapiše izvoz, vrne kot zastavica, iz katere je bila zapisana. Stavek CREATE UNIQUE INDEX nad enim stolpcem ostane enoličen indeks.

Stavek ALTER TABLE, ki doda več ključev hkrati, kot ga phpMyAdmin zapiše v obliki ADD PRIMARY KEY (id), ADD UNIQUE KEY uq_a (a, b), ADD UNIQUE KEY uq_c (c), ohrani vse enolične ključe v njem: uq_a se uvozi kot enoličen indeks z imenom uq_a, uq_c pa kot zastavica Enolično stolpca c. Ime CONSTRAINT poimenuje samo ključ v svojem določilu. Preberejo se tudi ADD UNIQUE INDEX IF NOT EXISTS n (...) iz MariaDB ter ALTER TABLE t WITH CHECK ADD ... in WITH NOCHECK ADD ... iz SQL Server.
Stavka CREATE INDEX in CREATE UNIQUE INDEX se prebereta z imeni s shemo, kot sta public.t in [dbo].[t], z določili CLUSTERED in NONCLUSTERED iz SQL Server, z določili CONCURRENTLY, IF NOT EXISTS, ON ONLY in USING btree iz PostgreSQL in tudi povsem brez imena indeksa. Skupina datotek ON [PRIMARY] iz SQL Server se prezre.
Možnosti ključa, kot sta NULLS NOT DISTINCT ali USING BTREE, se ne preberejo zmotno kot ime ključa. V seznamu stolpcev ključa stolpec poimenuje samo prva beseda, zato b DESC NULLS LAST, b text_pattern_ops in b COLLATE "C" vsi tvorijo ključ na stolpcu b, pri čemer se DESC ohrani kot njegova smer razvrščanja. Dolžina predpone, kot je email(191), se prezre, ključ z delom v obliki izraza, kot je lower(email), pa se v celoti preskoči.

Delni enoličen indeks, CREATE UNIQUE INDEX ... WHERE ... ali neposredno zapisani INDEX n UNIQUE (...) WHERE ... iz SQL Server, se uvozi kot navaden indeks z enakim imenom in stolpci, ker bi bil ključ, enoličen v celotni tabeli, strožji od filtriranega, ki ga navaja datoteka. Izjema je filter, sestavljen samo iz preverjanj IS NOT NULL nad stolpci ključa, povezanih z AND, tj. filter, ki ga SQL Server potrebuje, da lahko enoličen stolpec vsebuje več kot en NULL: tak ključ ostane enoličen.
Enoličen ključ, ki navaja stolpec, ki ga tabela nima, kot je stolpec, dodan s stavkom ALTER TABLE ... ADD COLUMN, se v celoti izpusti, namesto da bi se skrčil na obstoječe stolpce. Navaden indeks obdrži obstoječe stolpce.

Oracle SQL Developer in paket DBMS_METADATA lastni indeks ključa zapišeta kot ločen stavek CREATE UNIQUE INDEX, poimenovan po ključu ali, pri ključu brez imena, ki mu sledi USING INDEX, s sistemskim imenom, kot je SYS_C0012345. Uvoz tak indeks in indeks, ki ga navaja ADD CONSTRAINT ... USING INDEX, prebere kot del njegovega ključa: sestavljeni enolični ključ se uvozi kot en enoličen indeks, primarni ključ ali enoličen ključ z enim stolpcem pa kot zastavice stolpcev brez dodatnega indeksa. Izvoz nazaj za Oracle nato indeks ustvari enkrat.

Izvoz Sheme SQL se za MySQL, MariaDB, MSSQL, Oracle, PostgreSQL in SQLite uvozi nazaj z enakimi zastavicami Enolično in indeksi.
Snowflake nima sekundarnih indeksov, zato njegov izvoz vrne samo enolične ključe: sestavljeni kot enoličen indeks, ključ z enim stolpcem pa kot zastavico Enolično tega stolpca. Izvoz za Databricks ne navaja nobene enoličnosti, zato se ne vrne nobena.

Tuji ključi

Tuji ključ postane relacija v teh zapisih:

• FOREIGN KEY (...) REFERENCES t (...) na ravni tabele, z določilom CONSTRAINT name ali brez njega.
• ALTER TABLE ... ADD [CONSTRAINT name] FOREIGN KEY (...) REFERENCES t (...), vključno z ALTER TABLE t WITH CHECK ADD ... in WITH NOCHECK ADD ..., ki ju zapiše SQL Server Management Studio.
• REFERENCES t (col), zapisan neposredno v definiciji stolpca, kot v user_id INT REFERENCES users (id), in FOREIGN KEY REFERENCES t (col), ki ga SQL Server in Snowflake dovoljujeta na tem mestu. Neposredno zapisan sklic na več kot en stolpec se preskoči.

Stavek ALTER TABLE da največ eno relacijo, in to samo, če njegovo prvo določilo doda tuji ključ: določilo FOREIGN KEY za določilom ADD PRIMARY KEY ali ADD UNIQUE v istem stavku se ne prebere. Če en stavek doda več tujih ključev, kot jih phpMyAdmin zapiše v obliki ADD CONSTRAINT fk1 FOREIGN KEY ..., ADD CONSTRAINT fk2 FOREIGN KEY ..., se prebere samo zadnji.

REFERENCES t brez seznama stolpcev kaže na primarni ključ tabele t, če ima ta ključ en sam stolpec. Pri sestavljenem primarnem ključu se tuji ključ preskoči.
Tuji ključ se preskoči in noben njegov stolpec se ne označi kot tuji ključ, če ni najden noben od njegovih ciljnih stolpcev ali če se število najdenih stolpcev v obeh tabelah razlikuje, na primer ko stolpec manjka samo v eni od njiju. Če v obeh tabelah manjka enako število njegovih stolpcev, se najdeni stolpci združijo v pare po zapisanem vrstnem redu, relacija pa vsebuje samo te.
Vsaka uvožena relacija je Zero N in je identifikacijska, če je vsak njen stolpec v podrejeni tabeli tudi primarni ključ.

Določili ON DELETE in ON UPDATE vsakega tujega ključa postaneta nastavitvi On Delete in On Update relacije: NO ACTION, RESTRICT, CASCADE, SET NULL ali SET DEFAULT, ne glede na velikost črk in v poljubnem vrstnem redu. Tuji ključ brez njiju se uvozi kot Not set. Za nastavljanje v urejevalniku glejte stran Urejanje relacij.
Seznam stolpcev za SET NULL ali SET DEFAULT v PostgreSQL, kot v ON DELETE SET NULL (a_id), se prezre: dejanje velja za celoten ključ, ON UPDATE za seznamom pa se še vedno prebere. MATCH FULL, MATCH PARTIAL in MATCH SIMPLE se preskočijo, atribut stolpca ON UPDATE CURRENT_TIMESTAMP iz MySQL pa se ne prebere zmotno kot dejanje.
Izvoz Sheme SQL se uvozi nazaj z dejanji, ki jih zapiše ta zbirka podatkov, zato se dejanje, ki ga izpusti, kot je SET DEFAULT pri MySQL, kateri koli ON UPDATE pri Oracle ali kar koli razen NO ACTION pri Snowflake, vrne kot Not set.

Komentarji

Komentarji tabel in stolpcev se uvozijo iz treh sintaks, ki jih bere razčlenjevalnik: možnost tabele in atribut stolpca COMMENT, ki ju uporabljajo MySQL, MariaDB, Snowflake in Databricks, stavka COMMENT ON TABLE in COMMENT ON COLUMN, ki ju uporabljata PostgreSQL in Oracle, ter razširjena lastnost MS_Description, ki jo SQL Server nastavi z EXEC sp_addextendedproperty.
Komentar za tabelo ali stolpec, ki ga datoteka ne določa, se prezre.

Klici v SQL Server se preberejo z imenovanimi argumenti, kot SQL Server Management Studio v skriptu zapiše vsak komentar (@name=N'MS_Description', @value=N'...', ..., @level1type=N'TABLE', @level1name=N'Users'), in s pozicijskimi, kot jih zapiše izvoz MSSQL urejevalnika.
Komentar da samo lastnost MS_Description na tabeli ali na enem od njenih stolpcev na ravni 2. Druga lastnost, pogled, indeks ali omejitev ne da nobenega, prav tako ne komentar, podan v spremenljivki ali sestavljen z operatorjem +.

V komentarju, tako kot v vsakem besedilu v narekovajih, kot je vrednost DEFAULT ali ime v narekovajih, podvojeni narekovaj pomeni en narekovaj, kot to zapišeta orodji mysqldump in pg_dump: 'it''s' se prebere kot it's.
Poševnica nazaj pred narekovajem, kot jo MySQL in MariaDB zapišeta v 'it\'s', narekovaj prav tako zaščiti. Tak narekovaj še vedno konča besedilo, če mu sledi presledni znak, ,, ;, ), ], :, |, + ali konec datoteke, zato 'C:\', 'C:\'::text iz orodja pg_dump in 'C:\'+name iz T-SQL ohranijo svojo poševnico nazaj.
Vrednost DEFAULT ohrani narekovaje, narekovaj v njej pa se zapiše nazaj podvojen, ne glede na to, kako ga je zaščitila datoteka: 'it''s'.
Če je ob uvozu zbirka podatkov dokumenta Databricks, besedilo v enojnih narekovajih namesto tega sledi pravilom ogrodja Spark: vsaka poševnica nazaj zaščiti znak za njo, zato se 'C:\\dir' prebere kot C:\dir, ubežna zaporedja, kot so \n, \t in \u0041, se dekodirajo, vrednost DEFAULT pa se ohrani kot 'it\'s'.

Izvožena Shema SQL zaščiti narekovaj v komentarju tabele ali stolpca: COMMENT 'it''s' za MySQL, MariaDB in Snowflake, COMMENT ON TABLE in COMMENT ON COLUMN ... IS 'it''s' za PostgreSQL in Oracle ter enako podvajanje, vključno z imeni tabel in stolpcev, v klicih sp_addextendedproperty za MSSQL. Komentar brez narekovaja se zapiše takšen, kot je.
Databricks namesto tega narekovaj in poševnico nazaj zaščiti s poševnico nazaj, kot v COMMENT 'it\'s', zato se njegov izvoz natančno prebere nazaj samo, dokler je izbrana zbirka podatkov Databricks.
MSSQL vsak komentar zapiše kot EXECUTE sys.sp_addextendedproperty 'MS_Description', '<comment>', 'schema', '<schema>', 'table', '<table>', pri stolpcu pa mu sledi 'column', '<column>'. Ko ima nastavitev Bracket vrednost None, tabela z imenom sales.users da shemo sales in tabelo users, ime brez sheme pa je v shemi dbo. Pri kateri koli drugi vrednosti nastavitve Bracket celotno ime postane ime tabele v shemi dbo.

Komentarji se pri izvozu za SQLite in ponovnem uvozu izgubijo: SQLite jih zapiše kot navadne vrstice --, ki jih razčlenjevalnik ne bere. Klici sp_addextendedproperty iz izvoza za MSSQL se uvozijo nazaj kot enaki komentarji tabel in stolpcev.

GraphQL

Uvozite lahko dokument GraphQL SDL.
Definicije objektnih tipov postanejo tabele, blok extend type se združi s tipom, ki ga razširja, polja vmesnikov pa podedujejo tipi, ki jih implementirajo.
Polje, katerega tip je druga tabela, postane relacija namesto stolpca, seznam na obeh straneh pa ustvari vezno tabelo.
Polje z eno vrednostjo, kot je buyer: User, se najprej poveže z edinim poljem drugega tipa, katerega ime se konča z By, ki mu sledi ime tega polja, kot je orderListByBuyer, ne glede na velikost črk in podčrtaje; oštevilčeno polje, kot je buyer2, se poveže na enak način brez svoje številke. Tako polja poimenuje izhod generatorja kode za GraphQL, kadar si dve tabeli delita več kot eno relacijo ali se tabela sklicuje sama nase, zato se tak izhod uvozi nazaj z vsemi relacijami.
Korenski tipi (Query, Mutation, Subscription), introspekcijski tipi ter ovojni tipi Relay, federacije in Hasura, kot so PageInfo, *Connection, *Edge in *_aggregate, se obravnavajo kot šum in preskočijo.
Upoštevajo se direktive @id, @primaryKey, @unique, @autoincrement, @default, @map, @relation, @column, @table, @index in @db.*.
Ime datoteke se mora končati s končnico .graphql, .gql ali .graphqls. Datoteka Prisma schema.prisma ni dokument GraphQL in je tukaj ni mogoče uvoziti.

DBML

Uvozite lahko datoteko DBML – format, ki ga uporabljata dbdiagram.io in dbdocs.
Preberejo se bloki Table, TablePartial, Ref, Enum in TableGroup. Bloki Project in samostojni bloki Note se preskočijo, ne da bi vplivali na tabele okoli njih.
Sprejet je vsak zapis sklica: oblika Ref: z dvopičjem, poimenovani sklic, bločna oblika Ref { } in nastavitev stolpca [ref: > table.column], zapisana neposredno v stolpcu.
Sklic <> mnogo proti mnogo ustvari vezno tabelo, poimenovano po obeh straneh.
Nastavitvi delete in update samostojnega sklica postaneta nastavitvi On Delete in On Update relacije, kot v Ref: users.id < posts.user_id [delete: cascade, update: set null]. Vrednosti so cascade, restrict, set null, set default in no action, ne glede na velikost črk. Kar koli drugega ali odsotnost nastavitve se uvozi kot Not set, druge nastavitve, kot je color, pa se prezrejo.
Nastavitev [ref: ...] v stolpcu ne prenaša dejanj, nastavitve sklica <> pa se ne prenesejo na vezno tabelo. Če je isti tuji ključ deklariran tako v stolpcu kot s samostojnim sklicem, se ohrani tisti v stolpcu, brez dejanj.
Nastavitev headercolor tabele, kot v Table users [headercolor: #3498DB], postane njena barva, če je vrednost šestnajstiška koda #rgb ali #rrggbb, zapisana brez narekovajev. Vsaka druga vrednost se izpusti, nastavitev headercolor bloka TablePartial pa se ne prenese na tabele, ki ga uporabljajo.
Vsak blok TableGroup postane skupina tabel s tabelami, ki jih navaja po eno v vrstici in jih poimenuje tako, kot jih poimenuje Ref. Njegova nastavitev [color: ...] postane barva skupine po enakem pravilu kot headercolor, njegova opomba in druge nastavitve pa se izpustijo. Tabela, ki jo navajata dve skupini, ostane v prvi. Skupina, ki ostane brez tabel, se ne ustvari, ne glede na to, ali ne navaja nobene tabele, ki jo deklarira datoteka, ali samo tabele, ki jih je že prevzela prejšnja skupina. Okvir skupine se prilagodi njenim tabelam, kjer koli so razporejene, ko pa se tabele razporedijo v vrstice, ostanejo tabele skupine skupaj.
Ime datoteke se mora končati s končnico .dbml.

AML

Uvozite lahko datoteko AML (Azimutt Markup Language). Sprejeti sta tako trenutna kot stara sintaksa v1.
Entitete postanejo tabele, gnezdeni atributi pa se sploščijo v ime stolpca s pikami, kot je settings.slug.
Atributi so NOT NULL, razen če so označeni z nullable, konstrukti, za katere urejevalnik nima mesta, kot so check, type in tags, pa se izpustijo, namesto da bi bili zavrnjeni. Entiteta, označena kot pogled, se uvozi kot navadna tabela.
Lastnost color entitete, kot v users {color: red}, postane barva njene tabele. Imena barv v AML, red, orange, amber, yellow, lime, green, emerald, teal, cyan, sky, blue, indigo, violet, purple, fuchsia, pink, rose in gray, se preberejo ne glede na velikost črk, v narekovajih ali brez njih, vsako kot odtenek 500 barve Tailwind z istim imenom, na primer #ef4444 za red. Šestnajstiška koda v narekovajih, kot je "#3498db", se ohrani, kot je zapisana; gole kode #3498db ni mogoče prebrati, ker # v AML začne komentar. Vsaka druga vrednost in lastnost color na atributu ali relaciji se izpusti.
Samostojni stavek rel ali fk v stari sintaksi ohrani lastnosti onDelete in onUpdate kot nastavitvi On Delete in On Update relacije, kot v rel posts(user_id) -> users(id) {onDelete: cascade, onUpdate: "set null"}. Vrednosti so cascade, restrict, set null, set default in no action, v narekovajih ali brez njih, ne glede na velikost črk. Druge lastnosti se izpustijo.
Pri relaciji, zapisani neposredno v atributu, kot je user_id int -> users(id) {onDelete: cascade}, lastnosti pripadajo atributu, zato se izpustijo, relacija pa se uvozi kot Not set.
Ime datoteke se mora končati s končnico .aml.

GraphQL, DBML in AML so formati za izmenjavo v obe smeri: vsak je tudi cilj generatorja kode.
DBML in AML prenašata ON DELETE in ON UPDATE vsake relacije v obe smeri – glejte stran Generator kode. GraphQL ne prenaša nobenega od njiju, zato sta po uvozu GraphQL obe nastavitvi Not set.
DBML v obe smeri prenaša tudi barve tabel, brez morebitne prosojnosti, in vsako skupino tabel, ki vsebuje vsaj eno tabelo. Skupina brez imena se vrne kot group_1, group_2 in tako naprej, ponovljeno ime skupine pa se vrne z dodanim _2, _3 in tako naprej. AML prenaša barvo tabele samo kot najbližje od svojih imen barv, zato se #FF8800 zapiše kot orange in vrne kot #f97316, skupin pa ne prenaša. GraphQL ne prenaša ne barv ne skupin.

Izvoz

Podmeni Export v priročnem meniju platna ima tri postavke:

• json: shrani diagram tako, kot ga vsebuje njegova datoteka, kot datoteko .erd.json: tabele z njihovimi stolpci in indeksi, relacije, beležke in skupine tabel ter nastavitve, pri čemer ima vsaka zaklenjena nastavitev svojo zaklenjeno vrednost.
• Schema SQL: odpre zavihek Shema SQL z odprto ploščo z možnostmi in fokusom na gumbu Save file, tako da pritisk tipke Enter shrani kodo SQL, ki jo prikazuje zavihek, kot datoteko .sql. Do takrat se ne shrani nič.
• Image: odpre pogovorno okno Export image, ki diagram shrani kot datoteko .png ali .svg ali ga kopira v odložišče kot PNG – glejte razdelek Slika.

Vse tri delujejo v urejevalniku samo za branje.

Shema SQL zapiše ON DELETE in ON UPDATE vsake relacije za njenim določilom REFERENCES, najprej ON DELETE. Vrednost Not set ne zapiše ničesar, dejanje, ki ga izbrana zbirka podatkov ne sprejema, pa je izpuščeno. Katera zbirka podatkov sprejema katero dejanje, je opisano na strani Urejanje relacij.

Vsaka izvožena datoteka dobi ime <database name>-<timestamp>, ki mu sledi njena končnica, pri čemer je časovni žig v lokalnem času, oblikovan kot yyyy-MM-dd'T'HH_mm_ss – na primer my-schema-2026-08-29T04_05_06.erd.json. Če je ime zbirke podatkov prazno, se uporabi unnamed.
Gumba Save file na zavihku Shema SQL in v generatorju kode poimenujeta datoteke na enak način. Slika prevzame ime zbirke podatkov, kakršno je bilo ob odprtju pogovornega okna.

Ukazi Import, Import and Add in Export so na voljo tudi v hitrem iskanju na zavihku ERD, z enakimi postavkami kot v priročnem meniju platna.

V aplikaciji Obsidian se ne prikaže nobeno pogovorno okno za prenos ali shranjevanje: datoteka se zapiše v trezor, tja, kamor Obsidian postavi nove priloge za ta diagram, obvestilo pa navede njeno pot.
Znaki, ki jih Obsidian v imenu datoteke ne dovoli, \ / : * ? " < > |, se nadomestijo z vezajem -.
Raziskovalec datotek v aplikaciji Obsidian izvoženo datoteko .erd.json ali .sql prikaže samo, kadar je vklopljena možnost Settings → Files and links → Detect all file extensions.

Slika

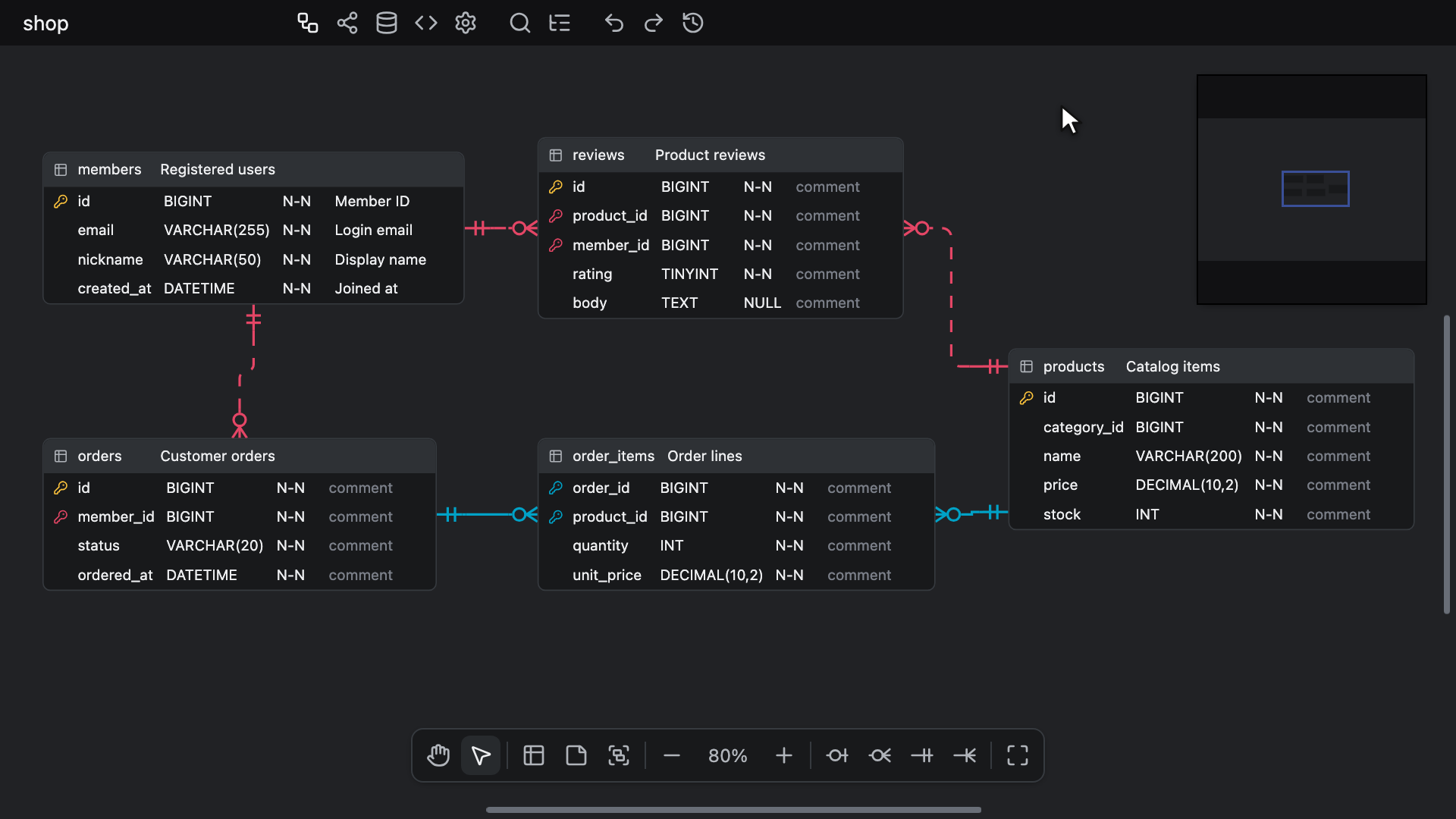

Export ▸ Image v priročnem meniju platna ali v hitrem iskanju odpre pogovorno okno Export image: predogled slike ob njenih možnostih. Odprt raziskovalec ostane odprt pod zatemnjenim območjem.

• Background: privzeto vklopljeno. Ko je izklopljeno, ostane platno prosojno.
• Dark mode: na začetku se ujema z videzom urejevalnika. Dokler se ujema z videzom na zaslonu, slika prevzame lastne barve platna, vključno s spremembami v izbirniku teme; drugi videz uporabi prednastavitev z enakimi sivimi toni in barvo poudarka.
• Scale: 1x, 2x ali 3x, pri čemer je privzeto izbrano 2x. Določa samo velikost slike PNG in kopije v odložišču, vrstica pod možnostjo pa to velikost navede kot PNG <width> × <height> px.

Izbire se ohranijo, dokler se urejevalnik ne zapre, in se nikoli ne shranijo v dokument. Predogled se izriše na enak način kot slika in se znova izriše, ko se spremeni možnost Background ali Dark mode.

Slika vsebuje diagram, kakršen je bil ob odprtju pogovornega okna; če želite zajeti poznejše spremembe, okno zaprite in znova odprite. Vsebuje celoten diagram, ne glede na to, kako daleč je pomaknjen iz vidnega območja, obrezana je na to, kar diagram izriše, z dodanim robom, in vedno je izrisana pri 100 %, ne glede na povečavo, ki jo prikazuje urejevalnik, tako da je vsaka tabela izrisana v celoti. Kar skrivajo možnosti pogleda – relacije, njihove oznake ON DELETE in ON UPDATE, skupine tabel ali beležke –, se ne izriše in zanj ni prostora, skupine tabel pa se izrišejo za vsem drugim.

Sliko zapišejo trije gumbi in vsak pusti pogovorno okno odprto:

• PNG: shrani datoteko .png v velikosti diagrama pri 100 %, pomnoženi z vrednostjo Scale. Slika PNG, ki je prevelika za platno brskalnika, se zapiše v zmanjšani ločljivosti, namesto da bi izvoz spodletel: pogovorno okno vnaprej opozori s sporočilom Reduced from <width> × <height> px, past what a browser canvas can hold, pozneje pa to sporoči obvestilo Exported at a reduced resolution.
• SVG: shrani datoteko .svg v velikosti diagrama pri 100 %, ne glede na vrednost Scale, in je nikoli ne zmanjša. Besedilo v njej ostane besedilo, pisave pa so navedene po imenu in niso vdelane, zato pregledovalnik brez pisave urejevalnika izriše drugo. Sence so izpuščene.
• Copy to clipboard: v odložišče postavi sliko PNG z izbrano vrednostjo Scale, zmanjšano tako kot shranjena slika PNG, kadar je platno brskalnika ne more vsebovati. Potrdi s sporočilom Copied the image to the clipboard ali s sporočilom Copied at a reduced resolution, če je bila slika zmanjšana. Če kopiranje ne uspe, ker brskalnik ali gostitelj zavrne dostop do odložišča ali slike ni bilo mogoče izrisati, sporočilo Couldn't copy the image predlaga, da namesto tega shranite sliko PNG.

Slika se izriše v procesu v ozadju, če ga gostitelj poganja, tako da je urejevalnik medtem še naprej uporaben. Če traja dlje kot trenutek, se prikaže obvestilo Exporting PNG, Exporting SVG ali Copying image, napaka pa se sporoči kot Couldn't export the PNG ali Couldn't export the SVG. Če pogovorno okno zaprete, medtem ko se datoteka še izrisuje, se ta datoteka vseeno shrani.

Ko se pogovorno okno odpre, ima fokus gumb PNG, tipka Tab pa ostane znotraj okna. Tipka Escape, gumb x ali klik na zatemnjeno območje okoli okna ga zapre.
Dokler je okno odprto, bližnjice platna, vključno z razveljavitvijo in uveljavitvijo, ter kopiranje in lepljenje ne naredijo ničesar. Ctrl + K (Windows/Linux) ali ⌘ + K (Mac) ga zapre in odpre hitro iskanje. Ctrl + F (Windows/Linux) ali ⌘ + F (Mac) ga zapre in postavi kazalko v iskalno polje raziskovalca, pri čemer raziskovalec odpre, če je zaprt, nikoli pa ga ne zapre. V urejevalniku, ki je preozek za prikaz raziskovalca, bližnjica pogovorno okno vseeno zapre, vendar namesto premika kazalke prikaže pojavno obvestilo.
