Skupine tabel

Skupina tabel je poimenovan, obarvan okvir, ki je narisan za sorodnimi tabelami na platnu ERD in pokaže, katere tabele spadajo skupaj.
Tabela je v največ eni skupini. Skupine se shranijo z diagramom, skupaj s tem, v kateri skupini je vsaka tabela.

Okvir ima ob zgornjem robu naslovno vrstico z ikono skupine, imenom skupine v krepkem tisku in, dokler je kazalec nad skupino, znakom x, ki skupino odstrani – glejte razdelek Odstranjevanje skupine. Skupina brez imena se prikaže kot unnamed, ime, ki je predolgo za vrstico, pa se skrajša z ….
Okvir vedno zajema svoje tabele: ohrani velikost, ki jo je dobil, vendar se raztegne tako, da je vsaka tabela v njem, s 24px prostora okoli nje in z naslovno vrstico nad njo. Tabela, ki se poveča, raztegne okvir s seboj, enako pa velja za tabelo, spuščeno blizu roba, katere središče je še vedno v okviru. Med vlečenjem tabel se okvir niti ne poveča niti ne zmanjša. Raztezanje se ne shrani: okvir se vrne na svojo velikost, ko tabela prostora ne potrebuje več.

Skupine se narišejo za vsem drugim na platnu: za tabelami, beležkami in povezovalnimi črtami.
Kjer se skupine prekrivajo, je v ospredju narisana tista, ki ste jo nazadnje pritisnili ali dodali, notranjost nobene skupine pa nikoli ne prekrije naslovne vrstice druge skupine. Vrstni red se ne shrani, zato znova odprt diagram skupine zloži v vrstnem redu dodajanja.
Skupine se prikažejo na platnu ERD, na mini zemljevidu in na izvoženi sliki, navaja pa jih tudi raziskovalec – glejte razdelek Prehod na skupino. Zavihek Vizualizacija v nobenem od načinov ne nariše skupin niti barv skupin.

Tudi agent za kodiranje lahko ustvarja in spreminja skupine ter bere DDL izbranih skupin – glejte razdelek Skupine tabel med orodji MCP.

Ustvarjanje skupine

Skupino lahko ustvarite na dva načina, vsak s svojo bližnjico. Noben od njiju ni na voljo v urejevalniku samo za branje ali dokler so skupine skrite, njuni bližnjici pa takrat ne naredita ničesar.
Tako kot druge bližnjice platna delujeta samo na zavihku ERD in sta onemogočeni, dokler urejate celico, beležko ali ime skupine – glejte razdelek Bližnjice.

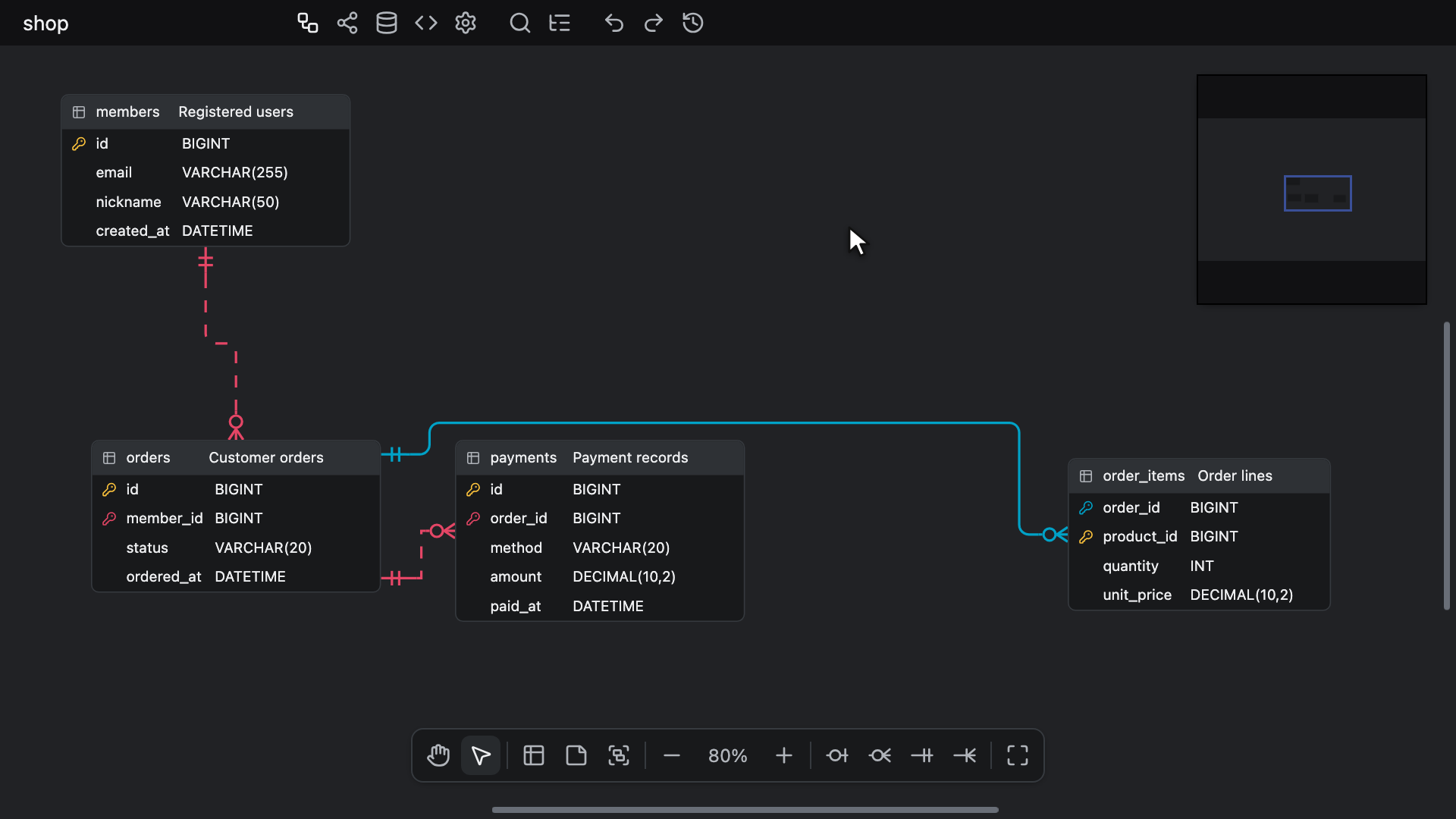

Risanje skupine

Kliknite gumb New Table Group v orodni vrstici platna, pritisnite Alt + G (Windows/Linux) ali ⌥ + G (Mac) ali pa izberite New Table Group v priročnem meniju platna, kjer sledi postavkama New Table in New Memo, ali v hitrem iskanju na zavihku ERD. Nato povlecite okvir po platnu.
Gumb in bližnjica risanje preklapljata, zato ga pritisk katerega koli od njiju, ko je vklopljeno, konča, ne glede na to, kako se je začelo; postavka priročnega menija in hitro iskanje ga lahko le začneta. Začetek risanja izklopi orodje Roka in prekliče relacijo, ki jo rišete.
Ko je risanje vklopljeno, ima kazalec obliko križca, pritisk pa začne okvir tam, kamor pritisnete, celo nad tabelo, namesto da bi izbral ali premaknil tisto, kar je pod njim. Orodna vrstica platna takrat označi svoj gumb New Table Group, ne pa orodja Roka ali orodja Izbira.

Ko spustite gumb miške, se v tem okviru doda skupina, ki ni nikoli ožja od 160px ali nižja od 100px, vključno z naslovno vrstico, ne glede na to, kako kratko je bilo vlečenje. Klik brez vlečenja doda skupino, široko 480px in visoko 320px, z zgornjim levim kotom na mestu klika.
Vsaka tabela brez skupine, katere središče leži znotraj novega okvira, se pridruži skupini. Tabela, ki je že v drugi skupini, ostane v njej.

Srednji gumb miške še vedno premika pogled platna in pusti risanje vklopljeno. Risanje brez dodajanja skupine končajo naslednja dejanja:

• Tipka Escape ali bližnjica Alt + G (Windows/Linux) ali ⌥ + G (Mac) pred pritiskom ali med vlečenjem. Pred pritiskom pustita izbor nespremenjen; pritisk, ki začne okvir, ga je že počistil.
• Klik z desno tipko miške, ki počisti izbor. Priročni meni se ne odpre.
• Preklop na orodje Roka s tipko Space ali v orodni vrstici platna, klik na orodje Izbira ali na gumb New Table Group v orodni vrstici ali začetek risanja relacije.
• Preklop na drug zavihek, skritje skupin ali preklop urejevalnika v način samo za branje.

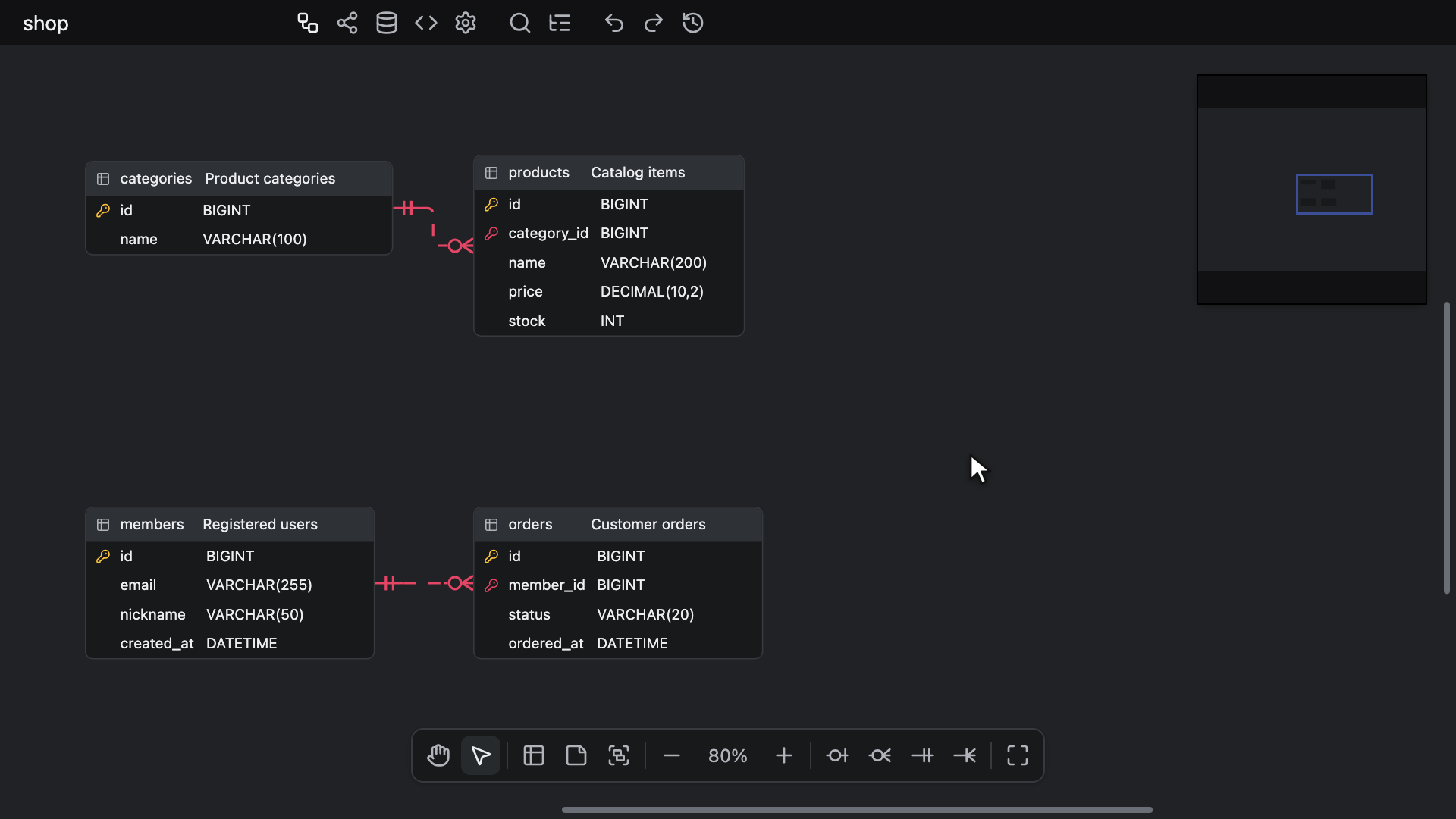

Združevanje izbranih tabel v skupino

Izberite eno ali več tabel in pritisnite T in nato G ali pa izberite Group selected tables v priročnem meniju tabele ali Group Selected Tables v hitrem iskanju, ki ta ukaz navaja, dokler je izbrana kakšna tabela.
Nova skupina se nariše okoli izbranih tabel s 24px prostora na vsaki strani in z naslovno vrstico nad njimi. Vsaka izbrana tabela se ji pridruži in zapusti skupino, v kateri je bila, skupina, ki jo je zapustila, pa ostane, tudi če je zdaj prazna. Beležke v izboru se preskočijo.

Bližnjica T in nato G je zaporedje dveh pritiskov brez modifikatorske tipke, pri čemer G pritisnete v eni sekundi po T. Če ni izbrana nobena tabela, ne naredi ničesar, v besedilnem polju, kot je iskalno polje raziskovalca, pa vnese obe črki.

V obeh primerih nova skupina nima niti imena niti barve. Izbrana je samo ta skupina, nad naslovno vrstico pa se odpre polje za ime, tako da lahko ime takoj vnesete – glejte razdelek Poimenovanje skupine.
Skupina in tabele, ki jih zajame, so en korak razveljavitve, ime, ki ga vnesete, pa drugi.

Poimenovanje skupine

Ime skupine se ureja v polju, ki se odpre nad njeno naslovno vrstico. Polje se odpre samodejno, ko se skupina ustvari, ob dvokliku na naslovno vrstico in s postavko Rename v priročnem meniju skupine.
Tipka Enter ali klik kamor koli drugam ime shrani. Tipka Escape zapre polje, ne da bi spremenila ime, in pusti skupino izbrano, drugi pritisk tipke Escape pa počisti izbor.
Spremenjeno ime je en korak razveljavitve; shranjevanje nespremenjenega imena ne zabeleži ničesar. Prazno ime ali ime iz samih presledkov se prikaže kot unnamed.
Dokler je polje odprto, so bližnjice platna onemogočene, bližnjici za hitro iskanje in Toggle Explorer pa ne naredita ničesar, tako kot med urejanjem celice tabele.

Iskanje in zamenjava preiskuje imena skupin pod možnostjo Table group names, dokler so skupine prikazane, ukaza Replace in Replace All pa skupine preimenujeta – glejte razdelek Zamenjevanje. Hitro iskanje imen skupin ne preiskuje.

Barvanje skupine

V priročnem meniju skupine izberite Color, da odprete izbirnik barv z barvo skupine.
Tako kot pri tabelah in beležkah izbirnik obarva vsako izbrano tabelo, beležko in skupino, postavka Remove color v meniju ali možnost No color v izbirniku pa odstrani barvo z vseh – glejte razdelek Določanje barve tabel in beležk. Barva skupine je na voljo tudi pod Document colors v izbirniku.

Obarvana skupina nariše naslovno vrstico in obrobo v tej barvi, notranjost pa v bledem tonu te barve. Skupina brez barve uporablja nevtralne sive tone teme.
Vsaka tabela v obarvani skupini ima barvo skupine čez celotno glavo, svojo barvo pa obdrži na levem robu, tako da sta vidni obe.
Besedilo in gumbi na taki glavi postanejo beli, na svetli barvi, kjer je črna precej bolj berljiva, pa črni, enako kot ime, ikona in znak x v naslovni vrstici skupine. Med prednastavljenimi barvnimi vzorci izbirnika dobijo Orange, Amber, Yellow in Lime črno barvo, ostali pa belo.
Tabela obdrži svojo glavo, dokler njena skupina nima barve, dokler so skupine skrite, pri povečavi 70% ali manjši, kjer se tabele strnejo na ime, ter na zavihku Vizualizacija.

Sprememba barve se zabeleži v zgodovino razveljavitev tako kot pri tabelah in beležkah.

Izbiranje skupin

Kliknite naslovno vrstico skupine, da izberete samo to skupino, ali uporabite Ctrl + click (Windows/Linux) ali ⌘ + click (Mac), da jo dodate izboru.
Pritisk na naslovno vrstico skupine, ki je že izbrana, ohrani celoten izbor, zato vlečenje nato premakne vse izbrano.
Pritisk na naslovno vrstico ali klik z desno tipko miške na skupino postavi skupino pred druge skupine, njene tabele pa pred vse druge tabele in beležke.

Notranjost, tj. območje pod naslovno vrstico, se za levi gumb miške vede kot platno: vlečenje premika pogled, Ctrl + drag (Windows/Linux) ali ⌘ + drag (Mac) nariše okvir izbora, klik pa počisti izbor. Tabele, beležke in povezovalne črte nad notranjostjo se na kazalec odzivajo kot običajno.

Okvir izbora zajame skupino samo, če obkroži celoten okvir skupine, zato okvir, narisan znotraj skupine, izbere tabele, skupine pa ne – glejte razdelek Večkratni izbor.
Ctrl + A (Windows/Linux) ali ⌘ + A (Mac) nikoli ne izbere skupine.

Postavka Select tables v priročnem meniju skupine zamenja izbor s tabelami skupine, same skupine pa ne vključi, tako da naslednji ukaz doseže samo tabele.
Uporabite jo pred ukazi, ki vplivajo samo na tabele, kot sta kopiranje ali osredotočanje na tabele, ki izbrano skupino preskočita.

Obroba izbrane skupine se obarva z barvo izbora. V sodelovalni seji je skupina, ki jo izbere drug udeleženec, obkrožena z barvo tega udeleženca.

Prehod na skupino

Raziskovalec navaja skupine v mapi Table Groups po imenu, vsako z njenimi tabelami pod njo. Hitro iskanje skupin ne navaja.

Izbira vrstice skupine v raziskovalcu, zadetka iskanja in zamenjave v imenu skupine ali vrstice skupine na seznamu pregledovalnika razlik vas pripelje do te skupine.
Prehod prikaže okvir skupine v pogledu in se ravna po njeni naslovni vrstici, kadar je okvir višji od platna – glejte razdelek Kam pripelje skok. Nato izbere samo to skupino in jo skupaj z njenimi tabelami postavi v ospredje, tako kot pritisk na njeno naslovno vrstico.
Dokler so skupine skrite ali ko je skupina odstranjena, prehod nanjo ne naredi ničesar.
V pregledovalniku razlik vsaka stran preide na skupino samo, če jo njen lasten dokument vsebuje in prikazuje – glejte razdelek Prehod na spremembo.

Premikanje skupine in spreminjanje njene velikosti

Povlecite skupino za naslovno vrstico, da jo premaknete skupaj z vsemi njenimi tabelami.
Če je skupina del večjega izbora, se z njo premakne celoten izbor, tabela, ki je hkrati izbrana in v skupini, pa se premakne enkrat.
Vlečenje se začne šele, ko se kazalec premakne za kratko razdaljo, zato klik ali dvoklik na naslovno vrstico ostane klik. Alt + drag na naslovni vrstici premakne skupino tako kot navadno vlečenje; skupina se nikoli ne podvoji.
Premik je skupaj z vsemi tabelami, ki jih prenese, en korak razveljavitve.

Vlečenje posamezne tabele premakne samo to tabelo in jo lahko premakne v skupino ali iz nje – glejte razdelek Dodajanje in odstranjevanje tabel.

Vsaka skupina ima, tako kot beležka, ročice za spreminjanje velikosti na svojih štirih robovih in štirih kotih, ne glede na to, ali je izbrana ali ne.
Povlecite eno od njih z levim gumbom miške: okvir sledi kazalcu, nova velikost pa se shrani, ko gumb spustite, kot en korak razveljavitve.
Skupine ni mogoče zmanjšati pod 160px × 100px niti pod velikost njenih tabel s 24px prostora okoli njih in z naslovno vrstico. Rob se tam ustavi, ne glede na to, kako daleč se premakne kazalec.

Dodajanje in odstranjevanje tabel

Tabela se pridruži skupini ali jo zapusti glede na to, kam jo spustite.
Ko tabele povlečete in spustite, se o vsaki povlečeni tabeli, ki je ne prenaša izbrana skupina, odloči glede na njeno središče. Pridruži se najvišji skupini, katere okvir vsebuje njeno središče, ali pa zapusti svojo skupino, če njeno središče ne leži v okviru nobene skupine. Najvišja skupina je tista, ki je narisana v ospredju.
Skupina, ki je vlečenje ne premakne, obdrži okvir, ki ga je imela ob začetku vlečenja, zato tabela, ki jo rahlo premaknete znotraj njene skupine, v njej ostane, da pa bi jo zapustila, jo morate vleči, dokler njeno središče ni zunaj tega okvira.
Med vlečenjem se obrobi vsaka skupina, v katero bi spust postavil tabelo.

Če tabele spustite v približno 200ms po zadnjem premiku, je sprememba skupine del koraka razveljavitve vlečenja, zato ena razveljavitev vrne tabele tja, kjer so bile, in v skupine, v katerih so bile. Po daljšem premoru pred spustom je sprememba skupine samostojen korak – glejte razdelek Ena poteza, en korak.
Klik ali vlečenje za nekaj slikovnih pik ne spremeni nobene skupine, dokler so skupine skrite, pa nobena tabela ne zamenja skupine.

Drugi načini za spreminjanje tabel, ki jih vsebuje skupina:

• Postavka Remove from group v priročnem meniju tabele odstrani vsako izbrano tabelo iz njene skupine. Prikaže se, ko je kakšna izbrana tabela v skupini, tudi ko so skupine skrite, in je en korak razveljavitve.
• Postavka Group selected tables premakne izbrane tabele v novo skupino – glejte razdelek Združevanje izbranih tabel v skupino.
• Odstranitev skupine pusti njene tabele brez skupine.

Tabela, prilepljena ali podvojena s tipko Alt, ni v nobeni skupini, tudi če pristane znotraj okvira skupine. Ko jo pozneje povlečete, se uporabi pravilo spusta.

Odstranjevanje skupine

Odstranitev skupine nikoli ne odstrani njenih tabel: ostanejo, kjer so, brez skupine.

• Znak x na koncu naslovne vrstice, ki se prikaže, ko je kazalec nad skupino, odstrani samo to skupino.
• Postavka Delete v priročnem meniju skupine odstrani skupino. Ko je skupina eden od več izbranih elementov, se postavka glasi Delete selected in odstrani vse izbrano: tabele, beležke in skupine.
• Ko so izbrane skupine, tipka Delete ali Backspace odstrani izbrane skupine skupaj z vsemi izbranimi tabelami in beležkami, enako pa delujeta Ctrl + Backspace in Ctrl + Delete (Windows/Linux) ali ⌘ + Backspace in ⌘ + Delete (Mac) – glejte razdelek Brisanje tabel in beležk.

Vsaka odstranitev je en korak razveljavitve, ki skupino povrne skupaj z njenimi tabelami v njej.

Meni skupine

Kliknite naslovno vrstico, notranjost ali rob skupine z desno tipko miške, da odprete njen meni. Na računalniku Mac ga odpre tudi Ctrl + click, na zaslonu na dotik pa dolg pritisk.
Klik z desno tipko miške najprej izbere skupino, in sicer samo njo, razen če je že del izbora, zato Color in Delete selected dosežeta preostanek izbora samo, če je bila skupina v njem.

• Select tables: izbere samo tabele skupine – glejte razdelek Izbiranje skupin.
• Rename: odpre polje za ime – glejte razdelek Poimenovanje skupine.
• Color: odpre izbirnik barv – glejte razdelek Barvanje skupine.
• Remove color: prikaže se, ko ima kateri od izbranih elementov barvo.
• Delete ali Delete selected, ko je skupina eden od več izbranih elementov, na desni pa je prikazana tipka Delete – glejte razdelek Odstranjevanje skupine.

Priročni meni tabele doda postavki Group selected tables in Remove from group za postavkama Color in Remove color, pred svojo postavko Delete, priročni meni platna pa doda New Table Group.
Postavka Group selected tables na desni prikazuje svoje tipke, T in nato G, postavka New Table Group pa Alt + G (Windows/Linux) ali ⌥ + G (Mac).

Skrivanje skupin

View Option → Table Groups v priročnem meniju platna prikaže ali skrije vse skupine. Možnost je privzeto označena – glejte razdelek Možnosti pogleda tabel.
Ko ni označena, okvirji skupin in barve skupin na glavah tabel izginejo s platna, mini zemljevida in izvoženih slik, drsni trakovi in mini zemljevid pa ne puščajo več prostora za skupine. Nič se ne premakne ali spremeni velikosti, vsaka tabela pa ostane v svoji skupini.
Skritje skupin prekliče njihov izbor, konča risanje New Table Group in zapre odprto polje za ime.

Dokler so skupine skrite:

• Postavki New Table Group in Group selected tables nista na voljo v menijih niti ukaza New Table Group in Group Selected Tables v hitrem iskanju, orodna vrstica platna pa izpusti svoj gumb New Table Group. Postavka Remove from group je še vedno na voljo.
• Bližnjici Alt + G (Windows/Linux) ali ⌥ + G (Mac) ter T in nato G ne naredita ničesar.
• Vlečenje tabel ne spremeni nobene skupine, okvir izbora pa ne zajame nobene skupine.
• Raziskovalec izpusti svojo mapo Table Groups, iskanje in zamenjava pa imen skupin ne najde niti ne zamenja, tudi ko je možnost Table group names vklopljena.
• Samodejna postavitev še vedno ohrani tabele vsake skupine skupaj, zavihek Shema SQL še vedno ponuja skupine za izbiro, DBML jih še vedno zapiše, ukaz Uvozi in dodaj pa še vedno postavi dodano pod skrite okvirje.

Izbira se shrani v dokument in zabeleži v zgodovino razveljavitev, tako kot druga stikala v možnostih pogleda.

Samodejna postavitev

Vsaka samodejna postavitev ohrani tabele vsake skupine skupaj, ne glede na to, ali so skupine prikazane.

• Force premakne vsako skupino z njenimi tabelami kot en okvir, pri čemer tabele ohranijo svoja mesta v njem, okvir vsake skupine pa drži vsaj 100px stran od drugih skupin in od tabel brez skupine. Predogled prikaže vsako skupino tam, kamor se bo premaknila.
• Flow, Tree - vertical in Tree - horizontal razporedijo tabele vsake skupine znotraj skupine in postavijo skupine glede na relacije med njimi, tabele brez skupine pa razporedijo okoli njih.

Nato se vsaka skupina, ki vsebuje tabele, prilagodi tem tabelam: njen okvir se ujema z njihovimi mejami, s 24px prostora in z naslovno vrstico. Skupina brez tabel ohrani svoje mesto in velikost.
Postavitev tabel in skupin je en korak razveljavitve.

Uvoz DBML na enak način prilagodi vsako skupino okoli njenih tabel, kjer koli so postavljene – glejte razdelek DBML.

Shema SQL po skupinah

Zavihek Shema SQL lahko zapiše samo tabele izbranih skupin.
Dokler dokument vsebuje kakšno skupino, prikazano ali skrito, plošča z možnostmi zavihka pod This window only prikazuje vrstico Tables s potrditvenim poljem za All, po enim za vsako skupino in enim za No group, tj. za tabele brez skupine – glejte razdelek Tabele.
Izbira pripada oknu urejevalnika in se ne shrani v dokument.

Uvoz, izvoz in kopiranje

• DBML prenaša skupine v obe smeri. Uvoz DBML vsak blok TableGroup spremeni v skupino – glejte razdelek DBML – cilj DBML generatorja kode pa zapiše blok TableGroup za vsako skupino, ki vsebuje tabelo – glejte stran Generator kode.
• Datoteka JSON ohrani svoje skupine. Noben drug format jih ne prenaša: uvozi SQL, GraphQL in AML ne prinesejo nobene, Shema SQL in drugi cilji generatorja kode pa nobene ne zapišejo.
• Ukaz Uvozi in dodaj prinese skupine datoteke kot nove skupine z njihovimi tabelami in jih, dokler so skupine prikazane, izbere skupaj z novimi tabelami, tako da vlečenje dodanega bloka prenese tudi njegove skupine.
• Izvožena slika nariše prikazane skupine za tabelami, z barvami skupin na njihovih glavah.
• Kopiranje in lepljenje ali podvajanje s tipko Alt nikoli ne kopira skupine – glejte razdelka Kopiranje/lepljenje tabel in beležk in Dodajanje in odstranjevanje tabel.

Urejevalniki samo za branje

V urejevalniku z lastnostjo readonly se skupine kot običajno narišejo in navedejo v raziskovalcu, lahko jih izberete in preidete nanje, ne morete pa jih spremeniti:

• Pritisk na naslovno vrstico izbere skupino in ne premakne ničesar. Ni ročic za spreminjanje velikosti in ni znaka x.
• Dvoklik na naslovno vrstico ne odpre polja za ime, meni skupine pa vsebuje samo Select tables.
• Meni platna nima postavke New Table Group, meni tabele nima postavk Group selected tables in Remove from group, hitro iskanje pa ne navaja nobenega od obeh ukazov za skupine. Risanje New Table Group se konča, ko urejevalnik preklopi v način samo za branje.
• Orodna vrstica platna ne prikaže nobenega od svojih gumbov za dodajanje, vključno z gumbom New Table Group, bližnjici Alt + G (Windows/Linux) ali ⌥ + G (Mac) ter T in nato G pa ne naredita ničesar.
• Možnost pogleda Table Groups ne spremeni ničesar, kot velja za vse možnosti pogleda.
• Izbira Tables na zavihku Shema SQL še vedno deluje.
