קבוצות טבלאות

קבוצת טבלאות היא מלבן בעל שם וצבע שמוצג מאחורי טבלאות קשורות בבד הציור של ERD, כדי להראות אילו טבלאות שייכות יחד.
טבלה שייכת לקבוצה אחת לכל היותר. הקבוצות נשמרות עם התרשים, יחד עם השיוך של כל טבלה לקבוצה שלה.

לאורך החלק העליון של המלבן יש שורת כותרת, ובה סמל קבוצה, שם הקבוצה בגופן מודגש, וכן, כשסמן העכבר נמצא מעל הקבוצה, לחצן x שמסיר אותה – ראו הסרת קבוצה. קבוצה ללא שם מוצגת כ-unnamed, ושם ארוך מדי לשורה מקוצר באמצעות ….
המלבן תמיד מכיל את הטבלאות שלו: הוא שומר על הגודל שניתן לו, אבל נמתח כדי להשאיר כל טבלה בתוכו, עם מרווח של 24px סביבה ושורת הכותרת מעליה. טבלה שגדלה מותחת את המלבן איתה, וכך גם טבלה ששוחררה ליד קצה כשמרכזה עדיין בתוך המלבן. בזמן גרירת טבלאות, המלבן אינו גדל ואינו מצטמצם. המתיחה אינה נשמרת: המלבן חוזר לגודלו שלו ברגע שהטבלה כבר אינה זקוקה למרווח.

הקבוצות מוצגות מאחורי כל שאר הרכיבים בבד הציור: טבלאות, פתקים וקווי קשר.
במקומות שבהם קבוצות חופפות, הקבוצה שנלחצה או נוספה אחרונה מוצגת בחזית, וגוף של קבוצה לעולם אינו מכסה את שורת הכותרת של קבוצה אחרת. הסדר אינו נשמר, ולכן בתרשים שנפתח מחדש הקבוצות מסודרות בשכבות לפי הסדר שבו נוספו.
הקבוצות מוצגות בבד הציור של ERD, במפה המוקטנת ובתמונה מיוצאת, והסייר מציג אותן ברשימה – ראו מעבר לקבוצה. כרטיסיית ויזואליזציה אינה מציגה קבוצות ולא צבעי קבוצות באף אחד משני המצבים.

גם סוכן קוד יכול ליצור קבוצות ולשנות אותן, וכן לקרוא את ה-DDL של קבוצות נבחרות – ראו קבוצות טבלאות בכלי ה-MCP.

יצירת קבוצה

יש שתי דרכים ליצור קבוצה, ולכל אחת מהן קיצור מקשים. אף אחת מהן אינה זמינה בעורך לקריאה בלבד או כשהקבוצות מוסתרות, ואז קיצורי המקשים שלהן אינם עושים דבר.
כמו שאר קיצורי המקשים של בד הציור, הם פועלים בכרטיסיית ERD בלבד ומושבתים בזמן עריכה של תא, של פתק או של שם קבוצה – ראו קיצורי מקשים.

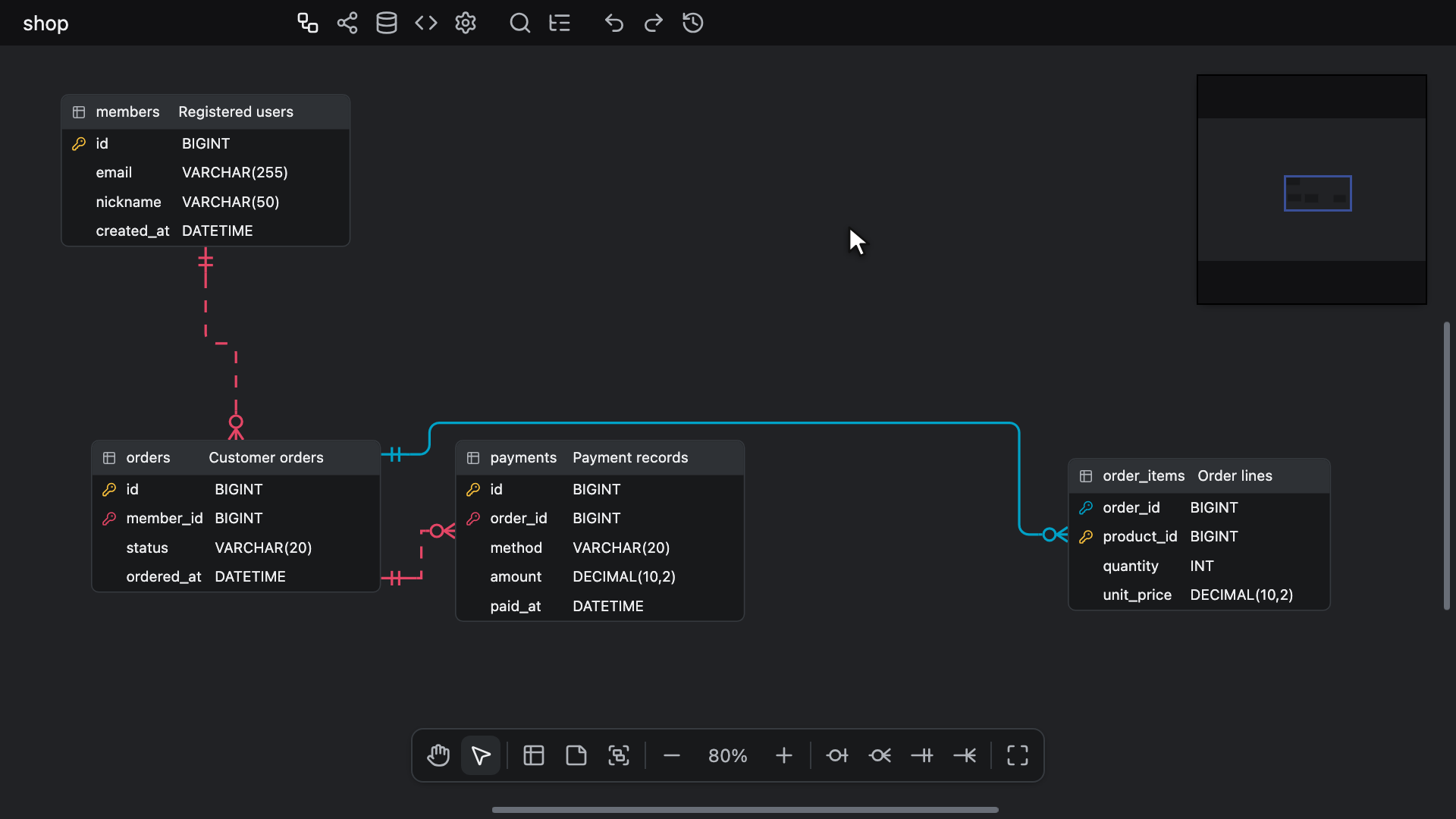

שרטוט קבוצה

יש ללחוץ על הלחצן New Table Group בסרגל הכלים של בד הציור, להקיש על Alt + G (Windows/Linux) או ⌥ + G (Mac), או לבחור ב-New Table Group בתפריט ההקשר של בד הציור, שבו הוא מופיע אחרי New Table ו-New Memo, או בחיפוש המהיר בכרטיסיית ERD. לאחר מכן יש לגרור מלבן על בד הציור.
הלחצן וקיצור המקשים מפעילים או מסיימים את השרטוט, ולכן שימוש באחד מהם כשהשרטוט פעיל מסיים אותו, בלי קשר לאופן שבו הופעל; הפריט בתפריט ההקשר והחיפוש המהיר רק מפעילים אותו. הפעלת השרטוט מכבה את כלי היד ומבטלת קשר שנמצא בתהליך שרטוט.
כשהשרטוט פעיל, סמן העכבר הוא סמן צלב, ולחיצה מתחילה את המלבן במקום שבו היא מתבצעת, גם מעל טבלה, במקום לבחור את מה שמתחתיה או להזיז אותו. סרגל הכלים של בד הציור מסמן אז את הלחצן New Table Group שלו, ולא את היד ולא את כלי הבחירה.

השחרור מוסיף קבוצה במלבן הזה, שרוחבה לעולם אינו קטן מ-160px וגובהה אינו קטן מ-100px, כולל שורת הכותרת, קצרה ככל שתהיה הגרירה. לחיצה בלי גרירה מוסיפה קבוצה ברוחב 480px ובגובה 320px שפינתה השמאלית העליונה בנקודת הלחיצה.
כל טבלה שאינה שייכת לאף קבוצה ומרכזה נמצא בתוך המלבן החדש מצטרפת לקבוצה. טבלה שכבר שייכת לקבוצה אחרת נשארת בה.

לחצן העכבר האמצעי עדיין מזיז את התצוגה של בד הציור ומשאיר את השרטוט פעיל. הפעולות הבאות מסיימות את השרטוט בלי להוסיף קבוצה:

• Escape, או Alt + G (Windows/Linux) או ⌥ + G (Mac), לפני הלחיצה או במהלך הגרירה. לפני הלחיצה הם משאירים את הבחירה כפי שהיא; הלחיצה שמתחילה את המלבן כבר ביטלה אותה.
• לחיצה ימנית, שמבטלת את הבחירה. תפריט ההקשר אינו נפתח.
• מעבר לכלי היד באמצעות Space או סרגל הכלים של בד הציור, לחיצה על כלי הבחירה בסרגל הכלים או על הלחצן New Table Group שבו, או התחלת שרטוט של קשר.
• מעבר לכרטיסייה אחרת, הסתרת הקבוצות, או מעבר העורך למצב קריאה בלבד.

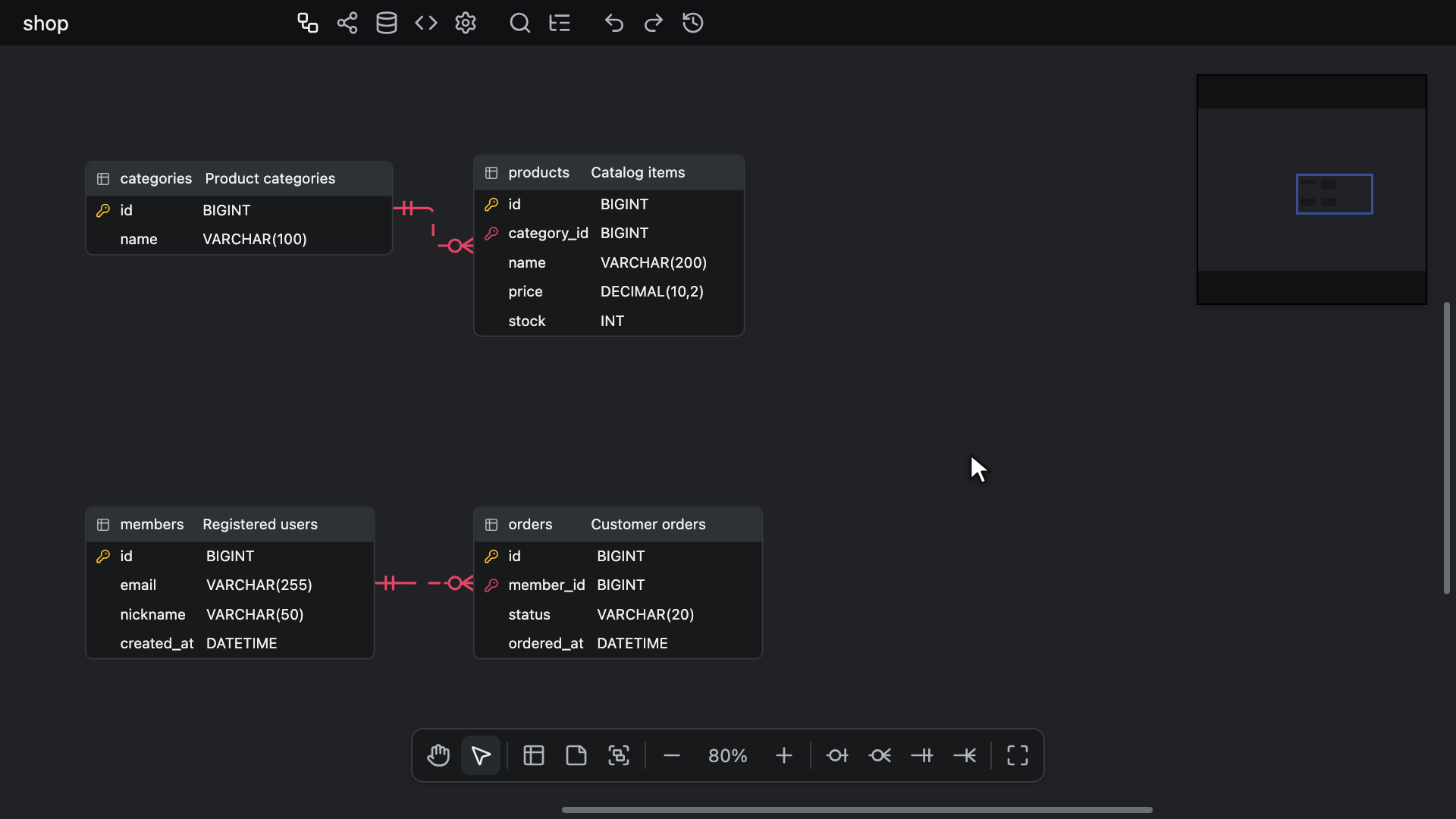

קיבוץ הטבלאות שנבחרו

יש לבחור טבלה אחת או יותר ולהקיש על T ואז G, או לבחור ב-Group selected tables בתפריט ההקשר של טבלה או ב-Group Selected Tables בחיפוש המהיר, שמציג את הפקודה כשיש טבלה נבחרת.
הקבוצה החדשה מוצגת סביב הטבלאות שנבחרו, עם מרווח של 24px מכל צד ושורת הכותרת מעליהן. כל טבלה שנבחרה מצטרפת אליה ועוזבת כל קבוצה שהייתה בה, והקבוצה שהיא עזבה נשארת, גם אם כעת היא ריקה. פתקים שבבחירה אינם נכללים.

T ואז G הן שתי הקשות ללא מקש צירוף, G בתוך שנייה מ-T. כשאין טבלה נבחרת הקיצור אינו עושה דבר, ובשדה טקסט, כגון שדה האיתור של הסייר, הוא מקליד את שתי האותיות.

בשתי הדרכים, לקבוצה החדשה אין שם ואין צבע. היא נבחרת לבדה, ושדה עריכת השם שלה נפתח מעל שורת הכותרת כדי שניתן יהיה להקליד שם מיד – ראו מתן שם לקבוצה.
הקבוצה והטבלאות שנכללות בה הן צעד ביטול אחד, והשם שמוקלד הוא צעד נוסף.

מתן שם לקבוצה

שם הקבוצה נערך בשדה שנפתח מעל שורת הכותרת שלה. השדה נפתח מעצמו מיד לאחר יצירת קבוצה, בלחיצה כפולה על שורת הכותרת, ומהפריט Rename בתפריט ההקשר של הקבוצה.
הקשה על Enter, או לחיצה במקום אחר, שומרת את השם. הקשה על Escape סוגרת את השדה בלי לשנות את השם ומשאירה את הקבוצה נבחרת, והקשה נוספת על Escape מבטלת את הבחירה.
שינוי שם הוא צעד ביטול אחד; שמירת השם ללא שינוי אינה רושמת דבר. שם ריק או שם שמכיל רווחים בלבד מוצג כ-unnamed.
כשהשדה פתוח, קיצורי המקשים של בד הציור מושבתים, וקיצורי המקשים של החיפוש המהיר ושל Toggle Explorer אינם עושים דבר, כמו בזמן עריכה של תא בטבלה.

איתור והחלפה מחפש בשמות קבוצות תחת Table group names כשהקבוצות מוצגות, והלחצנים Replace ו-Replace All שלו משנים את שמות הקבוצות – ראו החלפה. החיפוש המהיר אינו מחפש בשמות קבוצות.

צביעת קבוצה

יש לבחור ב-Color בתפריט ההקשר של הקבוצה כדי לפתוח את בורר הצבעים כשהוא מציג את צבע הקבוצה.
כמו בטבלאות ובפתקים, הבורר צובע כל טבלה, פתק וקבוצה שנבחרו, והפריט Remove color בתפריט, או No color בבורר, מסירים את הצבע מכולם – ראו קביעת צבע לטבלאות ולפתקים. צבע של קבוצה מוצע גם תחת Document colors בבורר.

בקבוצה צבועה, שורת הכותרת והמסגרת מוצגות בצבע, והגוף בגוון חיוור שלו. קבוצה ללא צבע משתמשת בגוונים האפורים הניטרליים של ערכת הנושא.
כל טבלה בקבוצה צבועה מקבלת את צבע הקבוצה לרוחב הכותרת שלה ושומרת על הצבע שלה בקצה השמאלי, כך ששני הצבעים נראים.
הטקסט והלחצנים בכותרת כזו הופכים ללבנים, או לשחורים על צבע בהיר שבו שחור קריא הרבה יותר, וכך גם השם, הסמל וה-x בשורת הכותרת של הקבוצה. מבין דוגמיות הצבע המוגדרות מראש בבורר, כתום, ענבר, צהוב וליים מקבלים שחור, והשאר מקבלים לבן.
טבלה שומרת על הכותרת שלה עצמה כשלקבוצה שלה אין צבע, כשהקבוצות מוסתרות, ברמת זום של 70% ומטה, שבה הטבלאות מצטמצמות לשמן, ובכרטיסיית ויזואליזציה.

שינוי צבע נרשם בהיסטוריית הפעולות כמו בטבלאות ובפתקים.

בחירת קבוצות

יש ללחוץ על שורת הכותרת של קבוצה כדי לבחור את הקבוצה לבדה, או להשתמש ב-Ctrl + click (Windows/Linux) או ⌘ + click (Mac) כדי להוסיף אותה לבחירה.
לחיצה על שורת הכותרת של קבוצה שכבר נבחרה שומרת על הבחירה כולה, כך שגרירה מזיזה אז את כולה.
לחיצה על שורת הכותרת, או לחיצה ימנית על הקבוצה, מעבירה את הקבוצה לחזית ביחס לשאר הקבוצות, ואת הטבלאות שלה לחזית ביחס לכל שאר הטבלאות והפתקים.

עבור לחצן העכבר השמאלי, הגוף, כלומר האזור שמתחת לשורת הכותרת, מתנהג כמו בד הציור: גרירה בו מזיזה את התצוגה, Ctrl + drag (Windows/Linux) או ⌘ + drag (Mac) משרטט מלבן בחירה, ולחיצה מבטלת את הבחירה. הטבלאות, הפתקים וקווי הקשר שמעל הגוף מגיבים לסמן העכבר כרגיל.

מלבן בחירה כולל קבוצה רק כשהוא מקיף את כל המלבן של הקבוצה, כך שמלבן בחירה ששורטט בתוך קבוצה בוחר טבלאות בלי הקבוצה – ראו בחירה מרובה.
Ctrl + A (Windows/Linux) או ⌘ + A (Mac) לעולם אינו בוחר קבוצה.

הפריט Select tables בתפריט ההקשר של הקבוצה מחליף את הבחירה בטבלאות של הקבוצה, בלי הקבוצה עצמה, כך שהפקודה הבאה חלה על הטבלאות בלבד.
יש להשתמש בו לפני פקודות שפועלות על טבלאות בלבד, כגון העתקה או התמקדות בטבלאות, שמדלגות על קבוצה נבחרת.

המסגרת של קבוצה נבחרת מקבלת את צבע הבחירה. בסשן עריכה שיתופית, קבוצה שמשתתף אחר בוחר מוקפת במסגרת בצבע של אותו משתתף.

מעבר לקבוצה

הסייר מציג את הקבוצות בתיקייה Table Groups שלו, לפי שם, וכל קבוצה עם הטבלאות שלה מתחתיה. החיפוש המהיר אינו מציג קבוצות.

בחירה בשורת קבוצה בסייר, בהתאמה של איתור והחלפה בשם של קבוצה, או בשורת קבוצה ברשימה של מציג ההבדלים עוברת אל אותה קבוצה.
המעבר מביא את המלבן של הקבוצה לתצוגה, ומתבסס על שורת הכותרת שלו כשהמלבן גבוה מבד הציור – ראו היכן נוחתת קפיצה. לאחר מכן הוא בוחר את הקבוצה לבדה ומעביר אותה לחזית יחד עם הטבלאות שלה, כמו לחיצה על שורת הכותרת שלה.
כשהקבוצות מוסתרות, או לאחר שהקבוצה הוסרה, המעבר אליה אינו עושה דבר.
במציג ההבדלים, כל צד עובר אל הקבוצה רק אם המסמך שלו עצמו מכיל אותה ומציג אותה – ראו מעבר לשינוי.

הזזת קבוצה ושינוי גודלה

להזזת קבוצה יחד עם כל הטבלאות שלה, יש לגרור אותה בשורת הכותרת שלה.
אם הקבוצה היא חלק מבחירה גדולה יותר, הבחירה כולה זזה איתה, וטבלה שגם נבחרה וגם שייכת לקבוצה זזה פעם אחת.
הגרירה מתחילה רק לאחר שסמן העכבר זז מרחק קצר, כך שלחיצה או לחיצה כפולה על שורת הכותרת נשארת לחיצה. Alt + drag על שורת כותרת מזיז את הקבוצה כמו גרירה רגילה; קבוצה לעולם אינה משוכפלת.
ההזזה, עם כל הטבלאות שהיא מזיזה, היא צעד ביטול אחד.

גרירה של טבלה לבדה מזיזה רק את הטבלה הזו, ויכולה להכניס אותה לקבוצה או להוציא אותה מקבוצה – ראו הוספה והסרה של טבלאות.

לכל קבוצה יש ידיות שינוי גודל בארבעת הקצוות ובארבע הפינות שלה, בין שהיא נבחרה ובין שלא, כמו לפתק.
יש לגרור אחת מהן באמצעות לחצן העכבר השמאלי: המלבן עוקב אחר סמן העכבר, והגודל החדש נשמר בשחרור, כצעד ביטול אחד.
לא ניתן להקטין קבוצה אל מתחת ל-160px על 100px, וגם לא אל מתחת לטבלאות שלה עם המרווח של 24px ושורת הכותרת. הקצה נעצר שם, רחוק ככל שיזוז סמן העכבר.

הוספה והסרה של טבלאות

טבלה מצטרפת לקבוצה או עוזבת אותה לפי המקום שבו היא משוחררת.
כשגוררים טבלאות ומשחררים, כל טבלה נגררת שאינה מוזזת יחד עם קבוצה נבחרת נבחנת לפי המרכז שלה. היא מצטרפת לקבוצה העליונה ביותר שהמלבן שלה מכיל את מרכזה, או עוזבת את הקבוצה שלה אם מרכזה אינו נמצא במלבן של אף קבוצה. הקבוצה העליונה ביותר היא זו שמוצגת בחזית.
קבוצה שהגרירה משאירה במקומה שומרת על המלבן שהיה לה כשהגרירה התחילה, כך שטבלה שהוזזה מעט בתוך הקבוצה שלה נשארת בה, וכדי לעזוב את הקבוצה, יש לגרור את הטבלה עד שמרכזה נמצא מחוץ למלבן הזה.
במהלך הגרירה, כל קבוצה שהשחרור יכניס אליה טבלה מוקפת במסגרת.

כשמשחררים בתוך כ-200ms מהתנועה האחרונה, שינוי הקבוצה הוא חלק מצעד הביטול של הגרירה, כך שביטול פעולה אחד מחזיר את הטבלאות למקומן ולקבוצות שבהן היו. אחרי השהיה ארוכה יותר לפני השחרור, שינוי הקבוצה הוא צעד נפרד – ראו מחווה אחת, צעד אחד.
לחיצה, או גרירה של כמה פיקסלים, אינה משנה שום שיוך לקבוצה, ושום דבר אינו מחליף קבוצה כשהקבוצות מוסתרות.

הדרכים האחרות לשנות אילו טבלאות קבוצה מכילה:

• הפריט Remove from group בתפריט ההקשר של טבלה מוציא כל טבלה שנבחרה מהקבוצה שלה. הוא מוצג כשטבלה שנבחרה שייכת לקבוצה, גם כשהקבוצות מוסתרות, והוא צעד ביטול אחד.
• הפריט Group selected tables מעביר את הטבלאות שנבחרו לקבוצה חדשה – ראו קיבוץ הטבלאות שנבחרו.
• הסרת קבוצה משאירה את הטבלאות שלה ללא קבוצה.

טבלה שהודבקה או שוכפלה באמצעות Alt אינה שייכת לאף קבוצה, גם כשהיא נוחתת בתוך המלבן של קבוצה. גרירה שלה לאחר מכן מחילה את כלל השחרור.

הסרת קבוצה

הסרת קבוצה לעולם אינה מסירה את הטבלאות שלה: הן נשארות במקומן, ללא קבוצה.

• הלחצן x שבקצה שורת הכותרת, שמוצג כשסמן העכבר נמצא מעל הקבוצה, מסיר את הקבוצה הזו בלבד.
• הפריט Delete בתפריט ההקשר של הקבוצה מסיר את הקבוצה. כשהקבוצה היא אחד מכמה פריטים שנבחרו, השורה מופיעה כ-Delete selected ומסירה את כל מה שנבחר: טבלאות, פתקים וקבוצות.
• כשיש קבוצות נבחרות, Delete או Backspace מסירים את הקבוצות שנבחרו יחד עם כל הטבלאות והפתקים שנבחרו, וכך גם Ctrl + Backspace ו-Ctrl + Delete (Windows/Linux) או ⌘ + Backspace ו-⌘ + Delete (Mac) – ראו מחיקת טבלאות ופתקים.

כל הסרה היא צעד ביטול אחד, שמחזיר את הקבוצה עם הטבלאות שלה בתוכה.

תפריט הקבוצה

לפתיחת התפריט של קבוצה, יש ללחוץ לחיצה ימנית על שורת הכותרת, על הגוף או על הקצה שלה. ב-Mac, גם Ctrl + click פותח אותו, וכך גם לחיצה ארוכה במסך מגע.
הלחיצה הימנית בוחרת קודם את הקבוצה, לבדה אלא אם היא כבר חלק מהבחירה, כך ש-Color ו-Delete selected חלים על שאר הבחירה רק כשהקבוצה הייתה בה.

• Select tables: בוחר את הטבלאות של הקבוצה בלבד – ראו בחירת קבוצות.
• Rename: פותח את שדה עריכת השם – ראו מתן שם לקבוצה.
• Color: פותח את בורר הצבעים – ראו צביעת קבוצה.
• Remove color: מוצג כשלאחד הפריטים שנבחרו יש צבע.
• Delete, או Delete selected כשהקבוצה היא אחד מכמה פריטים שנבחרו, והמקש Delete מוצג בצד ימין – ראו הסרת קבוצה.

תפריט ההקשר של טבלה מוסיף את Group selected tables ואת Remove from group אחרי Color ו-Remove color, לפני פריט המחיקה שלו, ותפריט ההקשר של בד הציור מוסיף את New Table Group.
הפריט Group selected tables מציג את המקשים שלו, T ואז G, בצד ימין, והפריט New Table Group מציג את Alt + G (Windows/Linux) או ⌥ + G (Mac).

הסתרת קבוצות

הפריט View Option ← Table Groups בתפריט ההקשר של בד הציור מציג או מסתיר את כל הקבוצות. האפשרות מסומנת כברירת מחדל – ראו אפשרויות תצוגה של טבלאות.
כשהאפשרות אינה מסומנת, המלבנים של הקבוצות וצבעי הקבוצות בכותרות הטבלאות נעלמים מבד הציור, מהמפה המוקטנת ומתמונות מיוצאות, ופסי הגלילה והמפה המוקטנת כבר אינם מפנים מקום לקבוצות. שום דבר אינו זז או משנה גודל, וכל טבלה נשארת בקבוצה שלה.
הסתרת הקבוצות מבטלת את הבחירה בהן, מסיימת שרטוט של New Table Group וסוגרת שדה עריכת שם פתוח.

כשהקבוצות מוסתרות:

• הפריטים New Table Group ו-Group selected tables אינם מוצעים בתפריטים, וגם לא הפקודות New Table Group ו-Group Selected Tables בחיפוש המהיר, וסרגל הכלים של בד הציור משמיט את הלחצן New Table Group שלו. הפריט Remove from group עדיין מוצע.
• Alt + G (Windows/Linux) או ⌥ + G (Mac) ו-T ואז G אינם עושים דבר.
• גרירת טבלאות אינה משנה שום שיוך לקבוצה, ומלבן בחירה אינו כולל אף קבוצה.
• הסייר משמיט את התיקייה Table Groups שלו, ואיתור והחלפה אינו מוצא ואינו מחליף שמות קבוצות, גם כש-Table group names מופעל.
• פריסה אוטומטית עדיין שומרת על הטבלאות של כל קבוצה יחד, כרטיסיית סכמת SQL עדיין מציעה את הקבוצות לבחירה, DBML עדיין כותב אותן, וייבוא והוספה עדיין ממקם את התוכן שנוסף מתחת למלבנים המוסתרים.

הבחירה נשמרת במסמך ונרשמת בהיסטוריית הפעולות, כמו שאר המתגים של אפשרויות התצוגה.

פריסה אוטומטית

כל פריסה אוטומטית שומרת על הטבלאות של כל קבוצה יחד, בין שהקבוצות מוצגות ובין שלא.

• הפריסה Force מזיזה כל קבוצה עם הטבלאות שלה כמלבן אחד, כשהטבלאות שומרות על מקומן בתוכו, ושומרת על מרחק של 100px לפחות בין המלבן של כל קבוצה לבין קבוצות אחרות וטבלאות שאינן שייכות לאף קבוצה. התצוגה המקדימה מציגה כל קבוצה במקום שאליו היא עוברת.
• הפריסות Flow, Tree - vertical ו-Tree - horizontal פורסות את הטבלאות של כל קבוצה בתוך הקבוצה וממקמות את הקבוצות לפי הקשרים ביניהן, והטבלאות שאינן שייכות לאף קבוצה נפרסות סביבן.

לאחר מכן, כל קבוצה שמכילה טבלאות מותאמת אליהן: המלבן שלה הופך למלבן התוחם אותן, עם מרווח של 24px ושורת הכותרת. קבוצה ללא טבלאות שומרת על מקומה ועל גודלה.
הטבלאות והקבוצות נוחתות במקומן כצעד ביטול אחד.

ייבוא DBML מתאים כל קבוצה סביב הטבלאות שלה באותו אופן, בכל מקום שבו הן ממוקמות – ראו DBML.

סכמת SQL לפי קבוצה

כרטיסיית סכמת SQL יכולה לכתוב את הטבלאות של קבוצות נבחרות בלבד.
כשהמסמך מכיל קבוצה, מוצגת או מוסתרת, חלונית האפשרויות של הכרטיסייה מציגה את השורה Tables תחת This window only, עם תיבת סימון ל-All, תיבה לכל קבוצה ותיבה ל-No group, כלומר לטבלאות שאינן שייכות לאף קבוצה – ראו טבלאות.
הבחירה שייכת לחלון העורך ואינה נשמרת במסמך.

ייבוא, ייצוא והעתקה

• DBML מעביר קבוצות בשני הכיוונים. ייבוא DBML הופך כל בלוק TableGroup לקבוצה – ראו DBML – ושפת הקוד DBML של מחולל הקוד כותבת בלוק TableGroup לכל קבוצה שמכילה טבלה – ראו מחולל קוד.
• קובץ JSON שומר על הקבוצות שלו. אף פורמט אחר אינו מעביר אותן: ייבוא מ-SQL, מ-GraphQL ומ-AML אינו מביא קבוצות, וסכמת SQL ושאר היעדים של מחולל הקוד אינם כותבים קבוצות.
• ייבוא והוספה מביא את הקבוצות של קובץ כקבוצות חדשות שמכילות את הטבלאות שלהן, ובוחר אותן יחד עם הטבלאות החדשות כשהקבוצות מוצגות, כך שגרירת הבלוק שנוסף מזיזה איתו את הקבוצות שלו.
• תמונה מיוצאת מציגה את הקבוצות הגלויות מאחורי הטבלאות, עם צבעי הקבוצות בכותרות שלהן.
• העתקה והדבקה, או שכפול באמצעות Alt, לעולם אינם מעתיקים קבוצה – ראו העתקה והדבקה של טבלאות ופתקים והוספה והסרה של טבלאות.

עורכים לקריאה בלבד

בעורך readonly, הקבוצות מוצגות ומופיעות בסייר כרגיל, וניתן לבחור בהן ולעבור אליהן, אך לא לשנות אותן:

• לחיצה על שורת כותרת בוחרת את הקבוצה ואינה מזיזה דבר. אין ידיות שינוי גודל ואין לחצן x.
• לחיצה כפולה על שורת הכותרת אינה פותחת את שדה עריכת השם, ותפריט הקבוצה מכיל רק את Select tables.
• בתפריט של בד הציור אין New Table Group, בתפריט של הטבלה אין Group selected tables או Remove from group, והחיפוש המהיר אינו מציג אף אחת משתי פקודות הקבוצה. שרטוט של New Table Group מסתיים כשהעורך עובר למצב קריאה בלבד.
• סרגל הכלים של בד הציור אינו מציג אף אחד מלחצני ההוספה שלו, כולל New Table Group, ו-Alt + G (Windows/Linux) או ⌥ + G (Mac) ו-T ואז G אינם עושים דבר.
• אפשרות התצוגה Table Groups אינה משנה דבר, כמו בכל אפשרויות התצוגה.
• הבחירה Tables בכרטיסיית סכמת SQL עדיין פועלת.
