Grupos de tabelas

Um grupo de tabelas é uma caixa com nome e cor, desenhada atrás de tabelas relacionadas na tela ERD, para mostrar que tabelas pertencem ao mesmo conjunto.
Uma tabela pertence, no máximo, a um grupo. Os grupos são guardados com o diagrama, juntamente com o grupo a que cada tabela pertence.

A caixa tem uma barra de título ao longo do topo, com um ícone de grupo, o nome do grupo a negrito e, enquanto o ponteiro está sobre o grupo, um x que o remove — consulte Remover um grupo. Um grupo sem nome mostra unnamed, e um nome demasiado longo para a barra é cortado com ….
A caixa contém sempre as suas tabelas: mantém o tamanho que lhe foi dado, mas estica-se para manter cada tabela no interior, com 24px de folga à volta e a barra de título por cima. Uma tabela que cresce estica a caixa consigo, e o mesmo acontece com uma tabela largada perto de um bordo com o centro ainda dentro da caixa. Enquanto as tabelas estão a ser arrastadas, a caixa não cresce nem encolhe. Esse alongamento não é guardado: a caixa volta ao seu próprio tamanho assim que a tabela deixa de precisar do espaço.

Os grupos são desenhados atrás de tudo o resto na tela: tabelas, notas e linhas de relação.
Onde os grupos se sobrepõem, o último a ser premido ou adicionado é desenhado à frente, e o corpo de um grupo nunca cobre a barra de título de outro grupo. A ordem não é guardada, pelo que um diagrama reaberto empilha os grupos pela ordem em que foram adicionados.
Os grupos aparecem na tela ERD, no minimapa e numa imagem exportada, e o explorador lista-os — consulte Ir para um grupo. O separador Visualização não desenha grupos nem cores de grupos em nenhum dos modos.

Um agente de programação também pode criar e alterar grupos, e ler o DDL dos grupos escolhidos — consulte Grupos de tabelas nas ferramentas MCP.

Criar um grupo

Há duas formas de criar um grupo, cada uma com um atalho. Nenhuma delas está disponível num editor só de leitura nem enquanto os grupos estão ocultos, e, nesse caso, os seus atalhos não fazem nada.
Tal como os outros atalhos da tela, só funcionam no separador ERD e ficam suspensos enquanto uma célula, uma nota ou o nome de um grupo está a ser editado — consulte Atalhos.

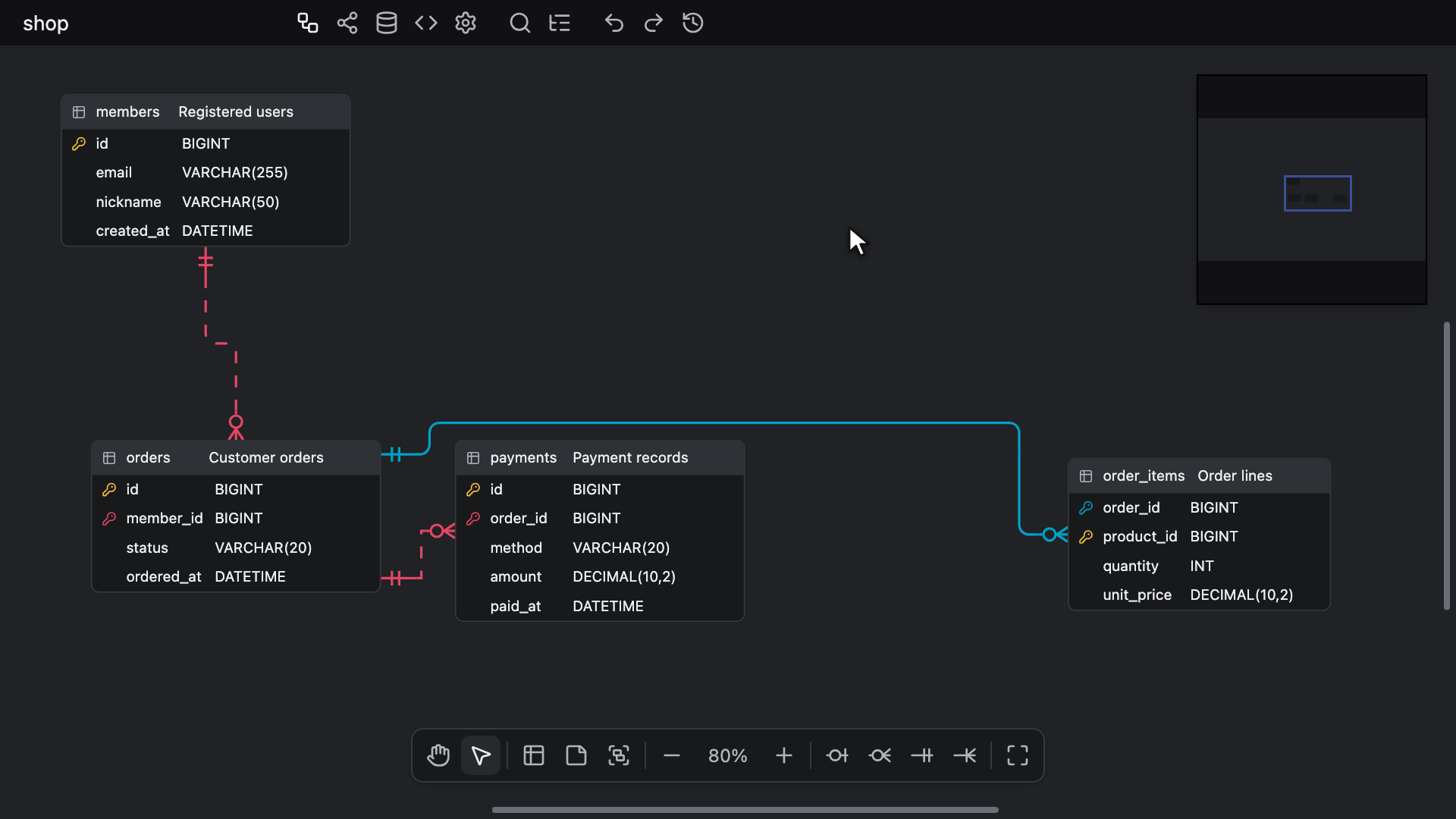

Desenhar um grupo

Clique no botão New Table Group da barra de ferramentas da tela, prima Alt + G (Windows/Linux) ou ⌥ + G (Mac), ou escolha a opção New Table Group no menu de contexto da tela, onde surge a seguir às opções New Table e New Memo, ou na pesquisa rápida no separador ERD. Depois arraste uma caixa sobre a tela.
O botão e o atalho ativam ou desativam o desenho, pelo que premir qualquer um deles enquanto o desenho está preparado termina-o, seja qual for a forma como foi iniciado; a opção do menu de contexto e a pesquisa rápida apenas o iniciam. Iniciá-lo desativa a ferramenta mão e cancela uma relação que esteja a ser desenhada.
Enquanto o desenho está preparado, o cursor é uma cruz, e o premir do botão inicia a caixa no ponto onde ocorre, mesmo sobre uma tabela, em vez de selecionar ou mover o que está por baixo. A barra de ferramentas da tela marca então o seu botão New Table Group, e não a mão nem o ponteiro.

Soltar o botão adiciona um grupo nessa caixa, nunca com menos de 160px de largura e 100px de altura, barra de título incluída, por mais curto que seja o arrasto. Um clique sem arrastar adiciona um grupo com 480px de largura e 320px de altura, com o canto superior esquerdo no ponto do clique.
Todas as tabelas sem grupo cujo centro fique dentro da nova caixa juntam-se ao grupo. Uma tabela que já pertença a outro grupo fica nesse grupo.

O botão do meio do rato continua a deslocar a vista da tela e mantém o desenho preparado. Os seguintes casos terminam o desenho sem adicionar um grupo:

• Escape, ou Alt + G (Windows/Linux) ou ⌥ + G (Mac), antes de premir o botão ou durante o arrasto. Antes de premir o botão, deixam a seleção como está; o premir do botão que inicia a caixa já a limpou.
• Um clique com o botão direito, que limpa a seleção. Não se abre nenhum menu de contexto.
• Mudar para a ferramenta mão com Space ou com a barra de ferramentas da tela, clicar no ponteiro ou no botão New Table Group da barra de ferramentas, ou iniciar uma relação.
• Mudar para outro separador, ocultar os grupos ou o editor passar a só de leitura.

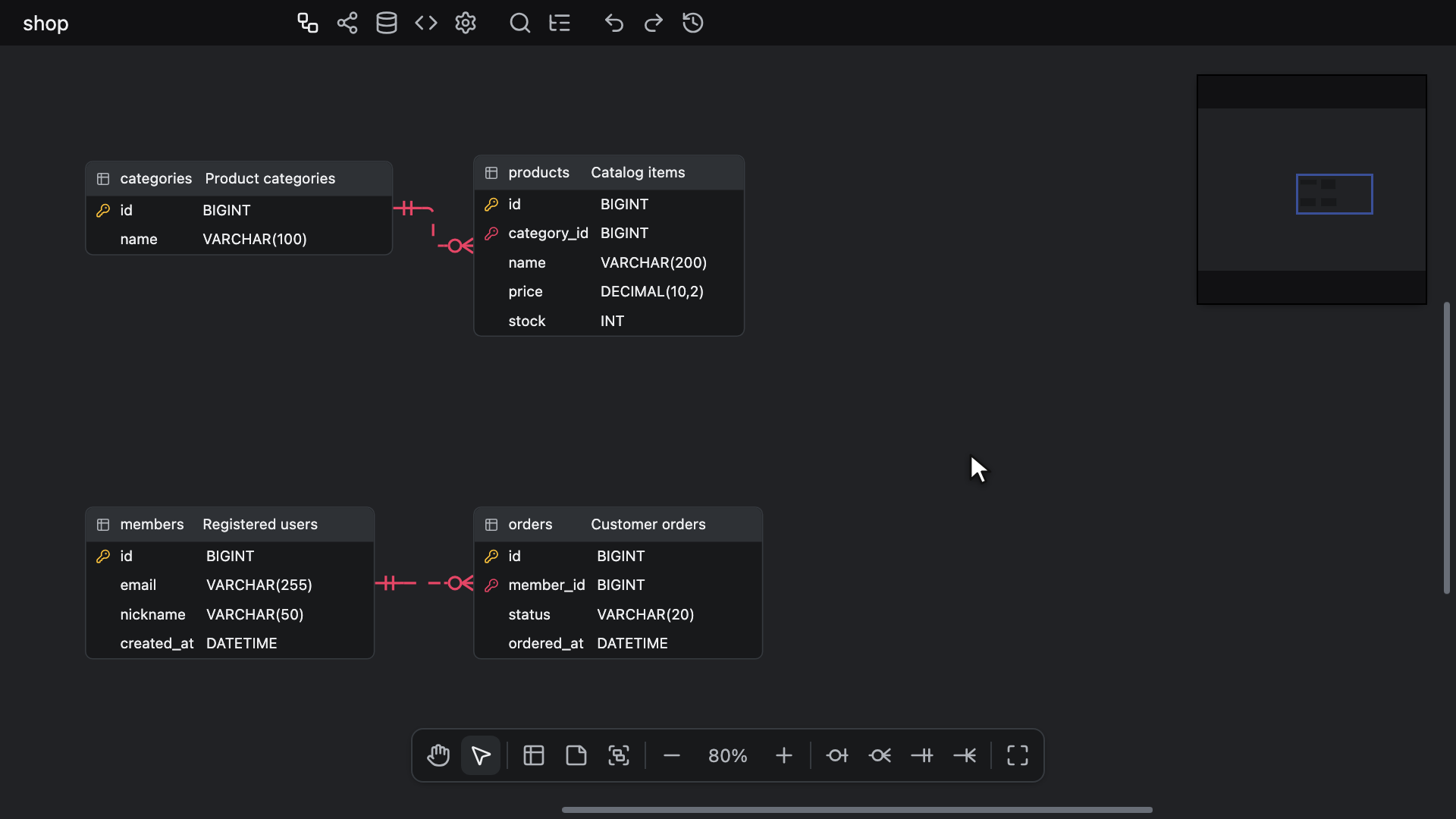

Agrupar as tabelas selecionadas

Selecione uma ou mais tabelas e prima T e depois G, ou escolha a opção Group selected tables no menu de contexto de uma tabela ou a entrada Group Selected Tables na pesquisa rápida, que a lista enquanto houver uma tabela selecionada.
O novo grupo é desenhado à volta das tabelas selecionadas, com 24px de folga em todos os lados e a barra de título por cima. Todas as tabelas selecionadas juntam-se a ele, saindo do grupo em que estavam, e o grupo que deixaram mantém-se, mesmo que agora esteja vazio. As notas incluídas na seleção são ignoradas.

T e depois G consiste em premir duas teclas sem tecla modificadora, G no espaço de um segundo após T. Sem nenhuma tabela selecionada, não faz nada, e num campo de texto, como o campo Localizar do explorador, escreve as duas letras.

Em qualquer dos casos, o novo grupo não tem nome nem cor. Fica selecionado sozinho, e o seu editor de nome abre-se sobre a barra de título para que possa escrever um nome de imediato — consulte Dar nome a um grupo.
O grupo e as tabelas que acolhe formam um passo de anulação, e o nome que escrever é outro.

Dar nome a um grupo

O nome de um grupo é editado num campo que se abre sobre a sua barra de título. Abre-se sozinho quando um grupo é criado, com um duplo clique na barra de título e a partir da opção Rename do menu de contexto do grupo.
Enter, ou clicar noutro sítio, guarda o nome. Escape fecha o campo sem alterar o nome e deixa o grupo selecionado, e um segundo Escape limpa a seleção.
Um nome alterado é um passo de anulação; guardar o nome sem alterações não regista nada. Um nome vazio ou em branco aparece como unnamed.
Enquanto o campo está aberto, os atalhos da tela ficam suspensos, e os atalhos da pesquisa rápida e do comando Toggle Explorer não fazem nada, tal como enquanto uma célula de tabela está a ser editada.

Localizar e substituir pesquisa os nomes dos grupos com o botão Table group names enquanto os grupos estão visíveis, e os seus botões Replace e Replace All mudam o nome dos grupos — consulte Substituir. A pesquisa rápida não pesquisa nomes de grupos.

Atribuir uma cor a um grupo

Escolha a opção Color no menu de contexto do grupo para abrir o seletor de cores na cor do grupo.
Tal como com as tabelas e as notas, o seletor aplica a cor a todas as tabelas, notas e grupos selecionados, e a opção Remove color do menu, ou a opção No color do seletor, retira a cor a todos eles — consulte Atribuição de cores a tabelas e notas. A cor de um grupo também é proposta na fila Document colors do seletor.

Um grupo com cor desenha a barra de título e o contorno nessa cor e o corpo num tom pálido dela. Um grupo sem cor usa os cinzentos neutros do tema.
Todas as tabelas de um grupo com cor apresentam a cor do grupo em todo o cabeçalho e mantêm a sua própria cor no bordo esquerdo, pelo que ambas ficam visíveis.
O texto e os botões desse cabeçalho ficam brancos, ou pretos sobre uma cor clara onde o preto se lê muito melhor, tal como o nome, o ícone e o x da barra de título do grupo. Entre as amostras predefinidas do seletor, Orange, Amber, Yellow e Lime ficam com preto, e as restantes com branco.
Uma tabela mantém o seu próprio cabeçalho enquanto o seu grupo não tem cor, enquanto os grupos estão ocultos, com zoom de 70% ou menos, em que as tabelas ficam reduzidas ao nome, e no separador Visualização.

Uma mudança de cor fica registada no histórico de anulação, tal como para as tabelas e as notas.

Selecionar grupos

Clique na barra de título de um grupo para selecionar apenas esse grupo, ou faça Ctrl + click (Windows/Linux) ou ⌘ + click (Mac) para o adicionar à seleção.
Premir a barra de título de um grupo que já está selecionado mantém toda a seleção, pelo que um arrasto move então a seleção inteira.
Premir a barra de título, ou clicar com o botão direito no grupo, traz o grupo para a frente dos outros grupos e as suas tabelas para a frente de todas as outras tabelas e notas.

O corpo, a área por baixo da barra de título, funciona como a tela para o botão esquerdo do rato: arrastá-lo desloca a vista, Ctrl + drag (Windows/Linux) ou ⌘ + drag (Mac) desenha um retângulo de seleção e um clique limpa a seleção. As tabelas, notas e linhas de relação sobre o corpo respondem ao ponteiro como habitualmente.

Um retângulo de seleção só inclui um grupo quando envolve toda a caixa do grupo, pelo que um retângulo desenhado dentro de um grupo seleciona tabelas sem o grupo — consulte Seleção múltipla.
Ctrl + A (Windows/Linux) ou ⌘ + A (Mac) nunca seleciona um grupo.

A opção Select tables do menu de contexto do grupo substitui a seleção pelas tabelas do grupo, deixando de fora o próprio grupo, pelo que o comando seguinte só abrange as tabelas.
Use-a antes de comandos que atuam só sobre tabelas, como copiar ou focar em tabelas, que ignoram um grupo selecionado.

O contorno de um grupo selecionado fica com a cor de seleção. Numa sessão colaborativa, um grupo que outro participante seleciona fica rodeado pela cor desse participante.

Ir para um grupo

O explorador lista os grupos na sua pasta Table Groups, por nome, cada um com as suas tabelas por baixo. A pesquisa rápida não lista grupos.

Escolher a linha de um grupo no explorador, uma correspondência de Localizar e substituir no nome de um grupo ou a linha de um grupo na lista do visualizador de diferenças leva a esse grupo.
Coloca a caixa do grupo à vista, guiando-se pela barra de título quando a caixa é mais alta do que a tela — consulte Onde termina um salto. Depois seleciona apenas o grupo e trá-lo para a frente com as suas tabelas, tal como acontece ao premir a sua barra de título.
Enquanto os grupos estão ocultos, ou depois de o grupo ter sido removido, ir para ele não faz nada.
No visualizador de diferenças, cada lado só vai para o grupo quando o seu próprio documento o contém e o mostra — consulte Ir para uma alteração.

Mover e redimensionar um grupo

Arraste um grupo pela barra de título para o mover com todas as suas tabelas.
Se o grupo fizer parte de uma seleção maior, a seleção inteira move-se com ele, e uma tabela que esteja selecionada e também no grupo move-se uma só vez.
O arrasto só começa depois de o ponteiro se deslocar um pouco, pelo que um clique ou duplo clique na barra de título continua a ser um clique. Alt + drag numa barra de título move o grupo como um arrasto normal; um grupo nunca é duplicado.
O movimento, com todas as tabelas que leva consigo, é um passo de anulação.

Arrastar uma tabela sozinha move apenas essa tabela, e pode movê-la para dentro ou para fora de um grupo — consulte Adicionar e remover tabelas.

Todos os grupos têm pegas de redimensionamento nos quatro bordos e nos quatro cantos, estejam selecionados ou não, tal como uma nota.
Arraste uma com o botão esquerdo do rato: a caixa segue o ponteiro, e o novo tamanho é guardado quando soltar o botão, como um passo de anulação.
Um grupo não pode ficar mais pequeno do que 160px por 100px, nem mais pequeno do que as suas tabelas com os seus 24px de folga e a barra de título. O bordo para aí, por mais longe que vá o ponteiro.

Adicionar e remover tabelas

Uma tabela entra num grupo ou sai dele consoante o sítio onde a largar.
Quando arrasta tabelas e solta o botão, cada tabela arrastada que não seja levada por um grupo selecionado é avaliada pelo seu centro. Entra no grupo mais acima cuja caixa contém o seu centro, ou sai do seu grupo se o centro não estiver na caixa de nenhum grupo. O grupo mais acima é o que é desenhado à frente.
Um grupo que o arrasto deixa no lugar mantém a caixa que tinha quando o arrasto começou, pelo que uma tabela ligeiramente deslocada dentro do seu próprio grupo fica nele, e tem de ser arrastada até o centro ficar fora dessa caixa para sair.
Enquanto arrasta, cada grupo no qual uma tabela entraria ao ser largada fica com o contorno realçado.

Quando solta o botão até cerca de 200ms após o último movimento, a mudança de grupo faz parte do passo de anulação do arrasto, pelo que uma anulação repõe as tabelas onde estavam e nos grupos em que estavam. Após uma pausa mais longa antes de soltar, a mudança de grupo é um passo próprio — consulte Um gesto, um passo.
Um clique, ou um arrasto de poucos píxeis, não altera nenhum grupo, e nada muda de grupo enquanto os grupos estão ocultos.

As outras formas de mudar as tabelas que um grupo contém:

• A opção Remove from group do menu de contexto de uma tabela retira do seu grupo todas as tabelas selecionadas. Aparece enquanto uma tabela selecionada pertence a um grupo, mesmo enquanto os grupos estão ocultos, e é um passo de anulação.
• A opção Group selected tables move as tabelas selecionadas para um novo grupo — consulte Agrupar as tabelas selecionadas.
• Remover um grupo deixa as suas tabelas sem grupo.

Uma tabela colada ou duplicada com Alt não pertence a nenhum grupo, mesmo quando fica dentro da caixa de um grupo. Arrastá-la depois aplica a regra do sítio onde é largada.

Remover um grupo

Remover um grupo nunca remove as suas tabelas: ficam onde estão, sem grupo.

• O x no fim da barra de título, que aparece enquanto o ponteiro está sobre o grupo, remove apenas esse grupo.
• A opção Delete do menu de contexto do grupo remove o grupo. Quando o grupo é um de vários itens selecionados, a opção indica Delete selected e remove tudo o que está selecionado: tabelas, notas e grupos.
• Com grupos selecionados, Delete ou Backspace remove os grupos selecionados juntamente com as tabelas e notas selecionadas, tal como Ctrl + Backspace e Ctrl + Delete (Windows/Linux) ou ⌘ + Backspace e ⌘ + Delete (Mac) — consulte Eliminação de tabelas e notas.

Cada remoção é um passo de anulação, que repõe o grupo com as suas tabelas lá dentro.

O menu do grupo

Clique com o botão direito na barra de título, no corpo ou no bordo de um grupo para abrir o seu menu. Num Mac, Ctrl + click também o abre, tal como um toque prolongado num ecrã tátil.
O clique com o botão direito seleciona primeiro o grupo, sozinho a menos que já faça parte da seleção, pelo que as opções Color e Delete selected só abrangem o resto da seleção quando o grupo fazia parte dela.

• Select tables: seleciona apenas as tabelas do grupo — consulte Selecionar grupos.
• Rename: abre o editor de nome — consulte Dar nome a um grupo.
• Color: abre o seletor de cores — consulte Atribuir uma cor a um grupo.
• Remove color: aparece enquanto algum elemento selecionado tem cor.
• Delete, ou Delete selected quando o grupo é um de vários itens selecionados, com a tecla Delete indicada à direita — consulte Remover um grupo.

O menu de contexto de uma tabela acrescenta as opções Group selected tables e Remove from group a seguir às opções Color e Remove color, antes da sua opção Delete, e o menu de contexto da tela acrescenta a opção New Table Group.
A opção Group selected tables mostra as suas teclas, T e depois G, à direita, e a opção New Table Group mostra Alt + G (Windows/Linux) ou ⌥ + G (Mac).

Ocultar grupos

A opção View Option → Table Groups do menu de contexto da tela mostra ou oculta todos os grupos. Está marcada por predefinição — consulte Opções de vista das tabelas.
Com a opção desmarcada, as caixas dos grupos e as cores dos grupos nos cabeçalhos das tabelas desaparecem da tela, do minimapa e das imagens exportadas, e as barras de deslocamento e o minimapa deixam de reservar espaço para os grupos. Nada se move nem é redimensionado, e cada tabela fica no seu grupo.
Ocultar os grupos remove-os da seleção, termina um desenho iniciado com New Table Group e fecha um editor de nome que esteja aberto.

Enquanto os grupos estão ocultos:

• As opções New Table Group e Group selected tables não estão disponíveis nos menus, nem as entradas New Table Group e Group Selected Tables na pesquisa rápida, e a barra de ferramentas da tela omite o seu botão New Table Group. A opção Remove from group continua disponível.
• Alt + G (Windows/Linux) ou ⌥ + G (Mac), bem como T e depois G, não fazem nada.
• Arrastar tabelas não altera nenhum grupo, e um retângulo de seleção não inclui nenhum grupo.
• O explorador omite a sua pasta Table Groups, e Localizar e substituir não localiza nem substitui nomes de grupos, mesmo com o botão Table group names ativado.
• A disposição automática continua a manter juntas as tabelas de cada grupo, o separador Esquema SQL continua a propor os grupos à escolha, o DBML continua a escrevê-los e Importar e adicionar continua a colocar o conteúdo importado abaixo das caixas ocultas.

A escolha é guardada no documento e registada no histórico de anulação, tal como os outros interruptores do menu Opções de vista.

Disposição automática

Qualquer disposição automática mantém juntas as tabelas de cada grupo, quer os grupos estejam visíveis quer não.

• Force move cada grupo com as suas tabelas como uma única caixa, com as tabelas a manter as suas posições dentro dela, e mantém a caixa de cada grupo a pelo menos 100px de outros grupos e das tabelas sem grupo. A pré-visualização mostra cada grupo no sítio para onde vai.
• Flow, Tree - vertical e Tree - horizontal dispõem as tabelas de cada grupo dentro do grupo e posicionam os grupos segundo as relações entre eles, com as tabelas sem grupo dispostas à sua volta.

Depois, cada grupo que contém tabelas é ajustado a elas: a sua caixa passa a ser os limites delas, com 24px de folga e a barra de título. Um grupo sem tabelas mantém a posição e o tamanho.
As tabelas e os grupos ficam posicionados num único passo de anulação.

Uma importação de DBML ajusta cada grupo à volta das suas tabelas da mesma forma, onde quer que estejam posicionadas — consulte DBML.

Esquema SQL por grupo

O separador Esquema SQL pode escrever apenas as tabelas dos grupos escolhidos.
Enquanto o documento contém um grupo, visível ou oculto, o seu painel de opções mostra uma linha Tables na secção This window only, com uma caixa de verificação para All, uma para cada grupo e uma para No group, as tabelas sem grupo — consulte Tabelas.
A escolha pertence à janela do editor e não é guardada no documento.

Importar, exportar e copiar

• O DBML transporta os grupos nos dois sentidos. Uma importação de DBML transforma cada bloco TableGroup num grupo — consulte DBML — e a linguagem DBML do Gerador de código escreve um bloco TableGroup para cada grupo que contém uma tabela — consulte Gerador de código.
• Um ficheiro JSON mantém os seus grupos. Nenhum outro formato os transporta: as importações de SQL, GraphQL e AML não trazem nenhum, e o Esquema SQL e os outros destinos do Gerador de código não escrevem nenhum.
• Importar e adicionar traz os grupos de um ficheiro como novos grupos com as respetivas tabelas, e seleciona-os com as novas tabelas enquanto os grupos estão visíveis, pelo que arrastar o bloco adicionado leva consigo os seus grupos.
• Uma imagem exportada desenha os grupos visíveis atrás das tabelas, com as cores dos grupos nos cabeçalhos delas.
• Copiar e colar, ou duplicar com Alt, nunca copia um grupo — consulte Copiar e colar tabelas e notas e Adicionar e remover tabelas.

Editores só de leitura

Num editor readonly, os grupos são desenhados e listados no explorador como habitualmente, e é possível selecioná-los e ir para eles, mas não alterá-los:

• Premir uma barra de título seleciona o grupo e não move nada. Não há pegas de redimensionamento nem x.
• Um duplo clique na barra de título não abre o editor de nome, e o menu do grupo só contém a opção Select tables.
• O menu da tela não tem a opção New Table Group, o menu da tabela não tem as opções Group selected tables nem Remove from group, e a pesquisa rápida não lista nenhum dos dois comandos de grupo. Um desenho iniciado com New Table Group termina quando o editor passa a só de leitura.
• A barra de ferramentas da tela não mostra nenhum dos seus botões de adicionar, incluindo o botão New Table Group, e Alt + G (Windows/Linux) ou ⌥ + G (Mac), bem como T e depois G, não fazem nada.
• A opção de vista Table Groups não altera nada, tal como todas as opções do menu Opções de vista.
• A escolha Tables do separador Esquema SQL continua a funcionar.
