Definições

Abra as Definições com o botão Settings da barra de ferramentas ou a partir da pesquisa rápida, na entrada Tab. O ecrã Definições tem dois separadores: Preferences e Shortcuts. O separador Preferences abre-se primeiro, exceto a partir da opção Shortcuts do ecrã de boas-vindas, que abre o separador Shortcuts.

O tema e o idioma de apresentação não estão neste ecrã. Os botões Theme e Display Language da barra de ferramentas abrem-nos — consulte Idioma e tema.

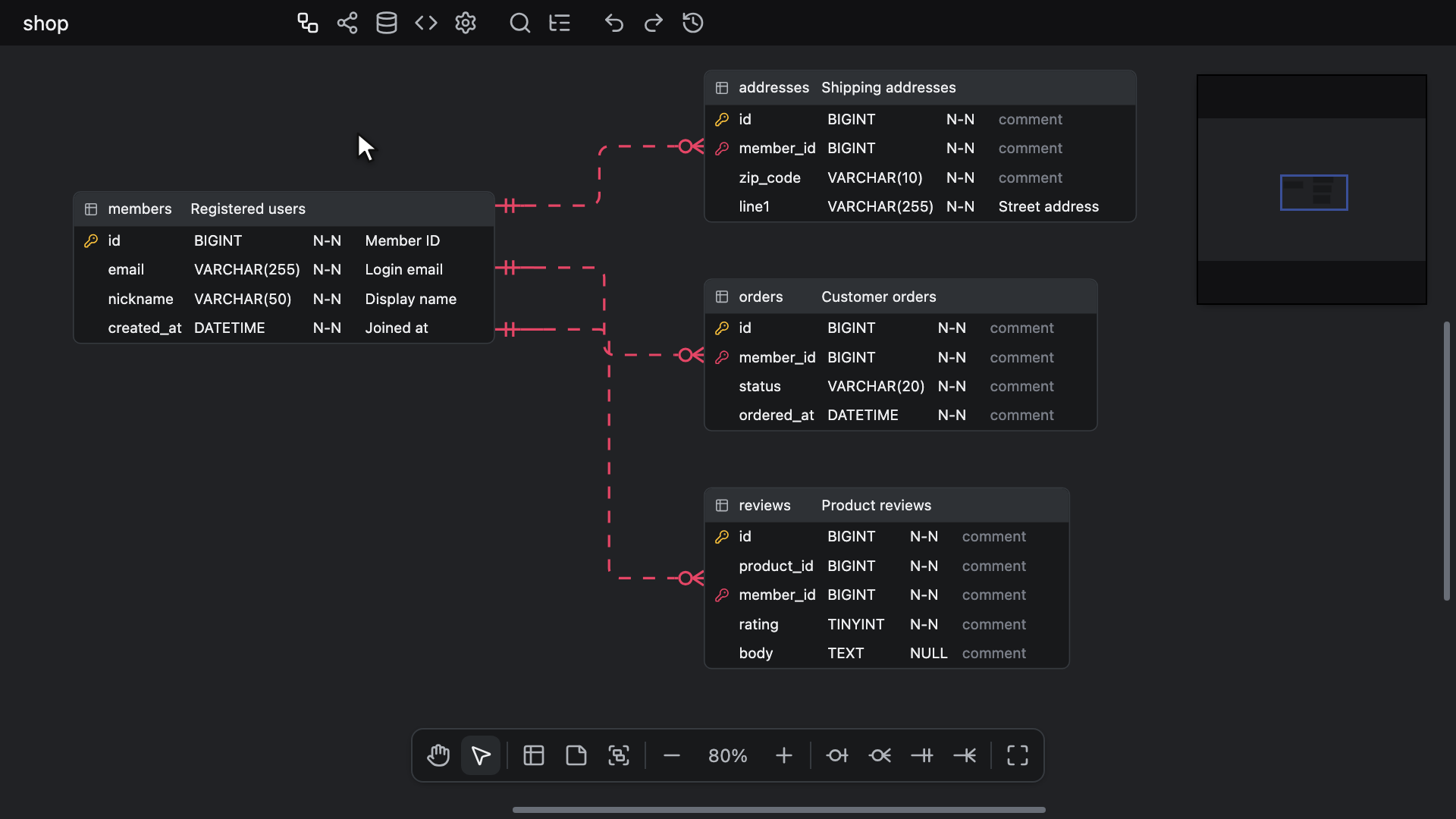

Sincronização do tipo de dados nas relações

Determina se os tipos de dados são sincronizados. Está ativada por predefinição. Alterar o tipo de dados de uma coluna aplica-o então a todas as colunas que lhe estão ligadas por uma relação, seguindo a cadeia a partir de ambas as extremidades, pelo que uma chave externa nunca diverge da chave que referencia. De uma chave para as suas chaves externas, um tipo serial passa como o tipo inteiro que armazena, tal como acontece quando se desenha uma relação — consulte Relações identificadoras. Assim, mudar uma chave para serial dá às suas chaves externas o tipo integer no PostgreSQL, e a alteração continua a descer pela cadeia a partir daí. De uma chave externa de volta para a sua chave, o tipo passa tal como está escrito, exceto que uma chave serial mantém o seu tipo e a alteração termina aí. A caixa de diálogo Mapear colunas também segue esta definição: enquanto está ativada, cada coluna existente que mapeia recebe o tipo que a respetiva chave pai dá a uma chave externa, e a alteração continua ao longo das relações, como acima. Enquanto está desativada, ou quando a chave não tem tipo de dados, a coluna mantém o seu próprio tipo.

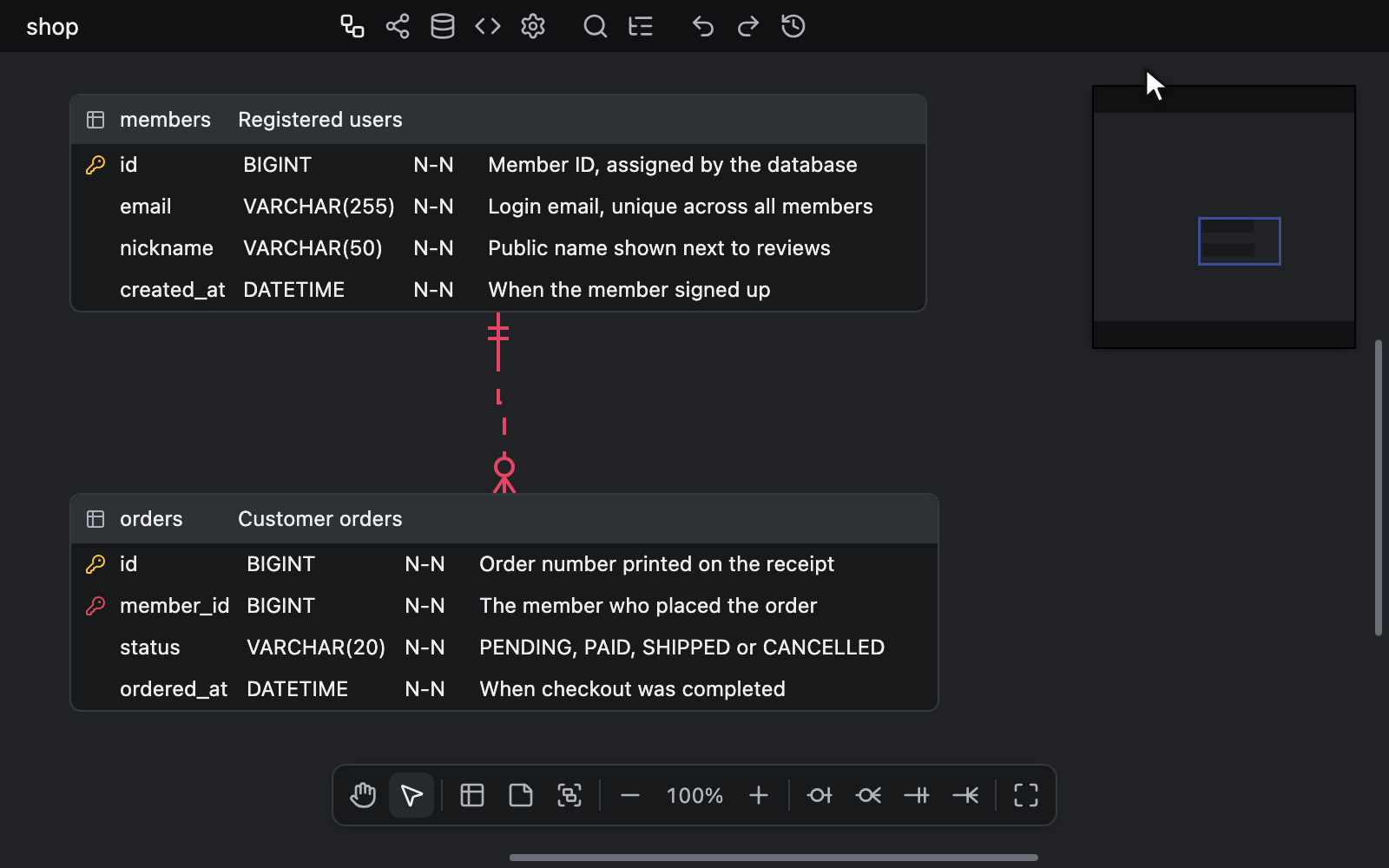

Largura máxima dos comentários

Especifica a largura máxima da coluna de comentários, em píxeis (60 ~ 200). Desativar o interruptor remove o limite, e o campo fica desativado enquanto o interruptor está desativado. Ao ativá-lo, o valor começa em 60px. Um valor escrito fora do intervalo é ajustado ao extremo mais próximo.

Recalcular a largura das tabelas

Prima o botão Sync para recalcular a largura de cada tabela e de cada célula de coluna de acordo com o respetivo texto atual e para redesenhar os conectores das relações em função dos novos tamanhos. Uma notificação Recalculated table width confirma-o. As larguras são recalculadas automaticamente sempre que um documento é carregado, pelo que isto só é necessário quando uma alteração do tipo de letra ou da renderização as deixou desatualizadas. As larguras não são guardadas no ficheiro, pelo que o botão Sync nunca o altera.

Bloqueio

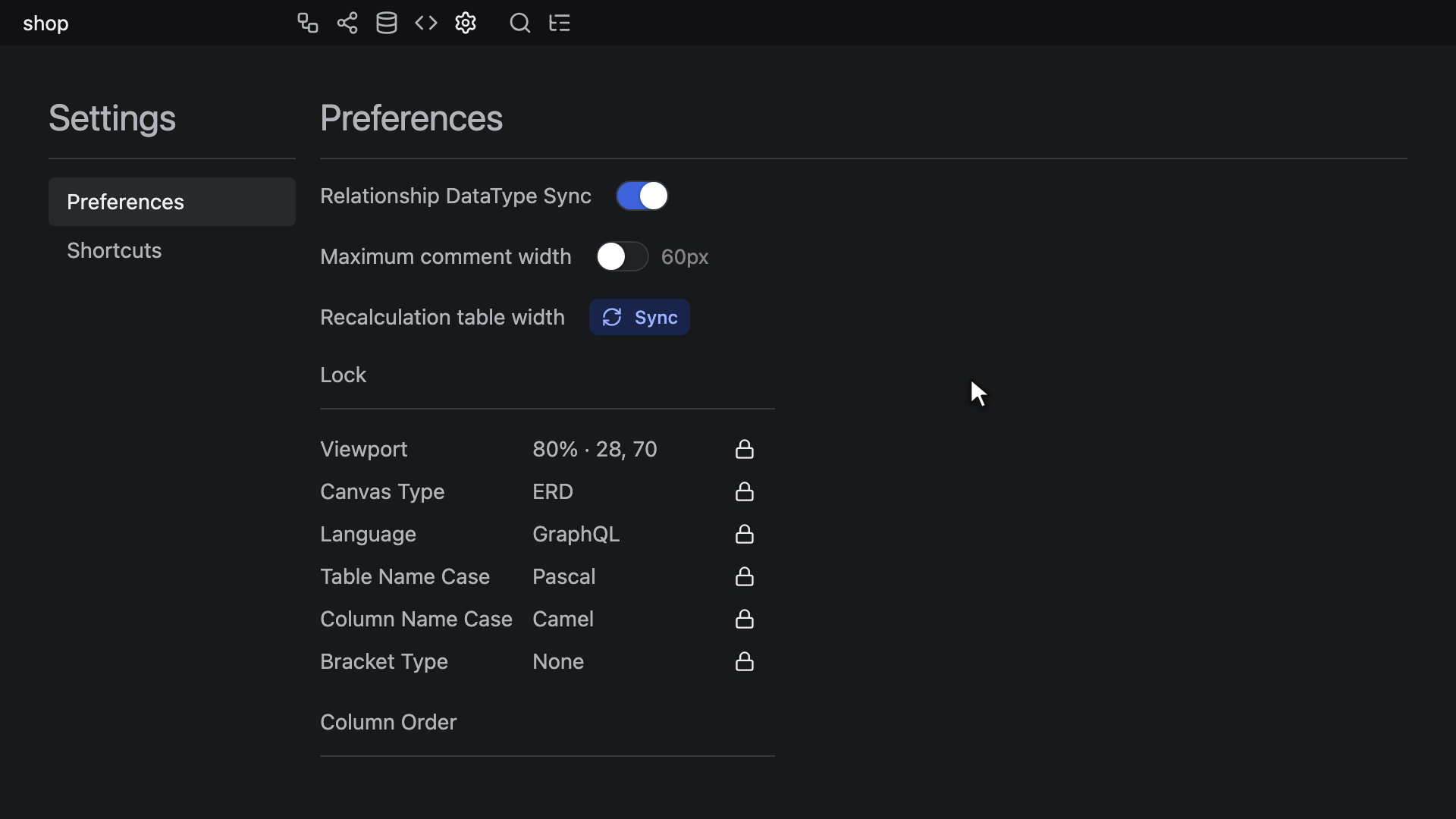

A lista Lock contém seis definições. Enquanto o bloqueio de uma definição está ativado, o ficheiro mantém o valor que esta tinha quando foi bloqueada, pelo que alterá-la no ecrã deixa o ficheiro como estava.

Linha	O que o ficheiro mantém	Num diagrama novo
Viewport	O nível de zoom e a posição da vista da tela ERD, como um só bloqueio	100% · 0, 0
Canvas Type	O separador em que o diagrama se abre: ERD, Visualization, Schema SQL ou Code Generator	ERD
Language	A linguagem do Gerador de código	GraphQL
Table Name Case	O formato do nome da tabela do Gerador de código	Pascal
Column Name Case	O formato do nome da coluna do Gerador de código	Camel
Bracket Type	A opção Bracket do separador Esquema SQL e dos destinos do Gerador de código que a oferecem	None

Cada linha mostra um valor e um botão de bloqueio, e um clique no botão ativa ou desativa apenas esse bloqueio. Enquanto um bloqueio está ativado, o botão mostra um cadeado fechado com a dica Unlock Viewport (e assim sucessivamente para cada linha), e o valor, com a dica Locked value, é o que o ficheiro mantém. Enquanto está desativado, o botão mostra um cadeado aberto com a dica Lock Viewport, e o valor, esbatido, com a dica Current value, é a definição tal como está agora. A linha Viewport indica o zoom e depois a posição da vista, como 75% · -40, 91. A posição da vista é o ponto do ecrã, em píxeis, onde se encontra o 0, 0 do diagrama, e uma coordenada de mil ou mais é abreviada, como em 1.2k ou -24k.

Bloquear capta a definição tal como está nesse momento. Enquanto um bloqueio está ativado, a definição continua a funcionar no ecrã: pode deslocar a vista e fazer zoom, mudar de separador e escolher outra linguagem, outro formato do nome ou outro delimitador nos menus, nos painéis de opções ou na pesquisa rápida. No entanto, o ficheiro mantém o valor bloqueado, e a linha continua a mostrá-lo, pelo que o diagrama volta a abrir-se na vista bloqueada, no separador bloqueado, com a linguagem, os formatos dos nomes e o delimitador bloqueados. Uma exportação JSON também escreve os valores bloqueados. Para guardar o que o ecrã mostra, desative o bloqueio, e o ficheiro passa a acompanhar a definição a partir daí: com o bloqueio Viewport desativado, o diagrama abre-se onde o deixou. Para bloquear, em vez disso, um novo valor, como uma nova vista inicial, desative o bloqueio e volte a ativá-lo. Se a vista bloqueada não mostrar nenhuma parte do diagrama quando o ficheiro se abre, o ecrã desloca-se mesmo assim até ao diagrama, e o valor bloqueado mantém-se como está. O bloqueio Canvas Type nunca mantém o separador Definições. Ativá-lo bloqueia o último outro separador em que esteve e, enquanto está desativado, a sua linha indica esse separador.

Ativar ou desativar um bloqueio altera o ficheiro, uma vez que o ficheiro guarda que bloqueios estão ativados, mas, tal como o resto do separador Definições, não fica registado no histórico de anulação. Num editor só de leitura, os botões de bloqueio não fazem nada. Todas as outras definições são guardadas tal como estão: a base de dados, os interruptores do menu View Option e o resto do separador Preferences.

Todos os bloqueios estão ativados num diagrama novo, iniciado do zero: um ficheiro vazio aberto no VS Code, no Obsidian ou num IDE da JetBrains (as opções ERD Editor: Create new diagram e New ERD do Obsidian criam um), um novo esquema na aplicação web, um ficheiro criado a partir do menu New do Google Drive ou um elemento <erd-editor> sem valor. Um esquema ou um ficheiro do Google Drive que a aplicação web cria ao importar um ficheiro SQL, DBML, AML ou GraphQL também começa com todos os bloqueios ativados. O que é criado a partir de um ficheiro JSON mantém os bloqueios que esse ficheiro regista. Um ficheiro que abrir mantém os bloqueios com que foi guardado, cada um com o seu valor bloqueado. Um ficheiro que não regista nenhum bloqueio, como um ficheiro guardado por uma versão anterior aos bloqueios ou escrito à mão, abre-se com todos os bloqueios ativados: a vista em 100% · 0, 0 e o separador em ERD, quaisquer que sejam a vista e o separador que guardou, e a linguagem, os formatos dos nomes e o tipo de delimitador bloqueados tal como os guardou. Uma importação com a opção Import que substitui o diagrama também define os bloqueios: um ficheiro JSON traz os bloqueios que regista e os valores que estes contêm, e um ficheiro SQL, DBML, AML ou GraphQL mantém os bloqueios atuais, mas repõe a vista em 100% · 0, 0, bloqueada ou não — consulte Importar ficheiros externos. Anular a importação repõe os bloqueios e os valores bloqueados que esta substituiu.

Uma alteração que um bloqueio mantém fora do ficheiro não conta como alteração. O VS Code não marca o separador como modificado, e o Obsidian e um IDE da JetBrains deixam o ficheiro como estava, tanto quando guardam automaticamente como quando o separador se fecha. Assim, com todos os bloqueios ativados, percorrer um diagrama, mudar de separador e experimentar outra linguagem, outro formato do nome ou outro delimitador nunca aparecem no git diff. Com o bloqueio Viewport desativado, deslocar a vista e fazer zoom alteram o ficheiro, e, com o bloqueio Canvas Type desativado, o mesmo acontece ao mudar de separador, incluindo para o separador Definições. O ficheiro vazio de um diagrama novo mantém-se vazio até à primeira alteração que o ficheiro guarda: uma edição, uma alteração a uma definição que nenhum bloqueio retém ou um bloqueio ativado ou desativado. Abrir um diagrama e fechá-lo sem nenhuma alteração desse tipo deixa o ficheiro como estava, qualquer que seja a versão ou a máquina que o escreveu. O ficheiro contém apenas aquilo que o diagrama é, por uma ordem fixa, e um ficheiro guardado numa forma mais antiga é reescrito nesta forma uma única vez, na sua primeira alteração desse tipo — consulte Forma de armazenamento e valor em tempo de execução. No VS Code, uma revisão reaberta como diagrama com Reopen Editor With..., como uma revisão do Git ou uma entrada de Local History, é só de leitura e nunca é marcada como modificada. No Google Drive, um deslocamento, um zoom ou uma mudança para outro separador nunca é guardado por si só, com ou sem bloqueio. Com o bloqueio Viewport desativado, a vista só é escrita juntamente com outra alteração, pelo que um ficheiro do Drive se abre onde a vista estava quando foi guardado pela última vez, e o mesmo acontece com o separador quando o bloqueio Canvas Type está desativado.

Numa sessão colaborativa, ativar ou desativar um bloqueio chega a todos os editores, e um bloqueio mantém o valor do editor que o ativou. Desativar o bloqueio Language, o de um formato do nome ou o bloqueio Bracket Type dá a todos os editores o valor mostrado no editor que o desativou, pelo que todos guardam o mesmo valor. Desativar o bloqueio Viewport ou Canvas Type não move a vista nem o separador de ninguém. Um agente de programação que trabalhe através do servidor MCP não tem nenhuma ferramenta para os bloqueios nem para as definições que estes retêm, e lê uma linguagem, um formato do nome ou um tipo de delimitador bloqueados com o valor que o ficheiro mantém. Só as suas importações no modo replace os afetam, tal como uma importação com a opção Import — consulte Definições e Importação.

Ajustar a ordem das colunas

Define a ordem de apresentação das colunas nas tabelas. Arraste uma linha para a mover — a linha inteira pode ser arrastada, e o ícone da pega de arrastamento assinala-a. As sete linhas, pela ordem predefinida, são Name, DataType, Not Null, Unique, Auto Increment, Default e Comment. Uma célula ocultada por uma opção de vista das tabelas mantém o seu lugar na lista, pelo que a ordem se aplica às células que estiverem visíveis. A marca de chave alternativa (AK1.1 e assim sucessivamente) não é uma destas linhas. Aparece sempre no fim de uma linha, depois da célula que esta ordem colocar em último lugar.

Atalhos

O separador Shortcuts é uma tabela só de leitura com as colunas Command e Keybinding, que lista as combinações de teclas da plataforma em que está.

Comando	Windows/Linux	Mac
Editing	Enter	Enter
Stop	ESC	ESC
Search	Ctrl + K	⌘ + K
Toggle Explorer	Ctrl + F	⌘ + F
Undo	Ctrl + Z	⌘ + Z
Redo	Ctrl + Shift + Z	⌘ + Shift + Z
Add Table	Alt + N	⌥ + N
Add Column	Alt + Enter	⌥ + Enter
Add Memo	Alt + M	⌥ + M
Add Table Group	Alt + G	⌥ + G
Group Selected Tables	T e depois G	T e depois G
Remove Table, Memo	Ctrl + Backspace, Ctrl + Delete	⌘ + Backspace, ⌘ + Delete
Remove Column	Alt + Backspace, Alt + Delete	⌥ + Backspace, ⌥ + Delete
Delete Selection	Delete, Backspace	Delete, Backspace
Primary Key	Alt + K	⌥ + K
Select All Table, Memo	Ctrl + A, Ctrl + Alt + A	⌘ + A, ⌘ + ⌥ + A
Select All Column	Alt + A	⌥ + A
Relationship Zero One	Ctrl + Alt + 1	⌘ + ⌥ + 1
Relationship Zero N	Ctrl + Alt + 2	⌘ + ⌥ + 2
Relationship One Only	Ctrl + Alt + 3	⌘ + ⌥ + 3
Relationship One N	Ctrl + Alt + 4	⌘ + ⌥ + 4
Table Properties	Alt + Space	⌥ + Space
Focus on this table	Alt + F	⌥ + F
Zoom In	Ctrl + Plus	⌘ + Plus
Zoom Out	Ctrl + Minus	⌘ + Minus
Zoom Reset	Ctrl + 0	⌘ + 0
Hand Tool	Space	Space
Zen Mode	Alt + Z	⌥ + Z

A maioria destes atalhos só funciona no separador ERD e fica suspensa enquanto estiver aberta a pesquisa rápida, o painel Propriedades da tabela, o visualizador de diferenças, a pré-visualização da disposição automática, a viagem no tempo, a caixa de diálogo Export image ou a caixa de diálogo Map Columns. Os atalhos Search, Toggle Explorer e Stop são as exceções: Search abre ou fecha a pesquisa rápida a partir de qualquer separador, Toggle Explorer abre o explorador na respetiva pesquisa a partir de qualquer separador e mostra o separador ERD, e Stop é o que fecha a pesquisa rápida, o painel Propriedades da tabela, o visualizador de diferenças, a pré-visualização da disposição automática, a viagem no tempo, a caixa de diálogo Export image, a caixa de diálogo Map Columns, o criador de temas, o seletor Display Language, o seletor de cores e um menu de contexto aberto. O atalho Toggle Explorer volta a fechar o explorador enquanto este está aberto no separador ERD e não está oculto pelo modo zen, tal como faz o botão Explorer da barra de ferramentas. Com a pesquisa rápida, o painel Propriedades da tabela, o criador de temas, o seletor Display Language, a caixa de diálogo Export image ou a caixa de diálogo Map Columns abertos, fecha, em vez disso, o que estiver aberto e leva o foco do teclado para a pesquisa do explorador. O atalho Toggle Explorer não faz nada enquanto uma célula, uma nota ou o nome de um grupo de tabelas está a ser editado. Enquanto estiver aberto o visualizador de diferenças, a pré-visualização da disposição automática ou a viagem no tempo, deixa a sua tecla para o navegador ou para o host — consulte A barra de localização do navegador. No separador ERD, o atalho Stop termina a edição em curso de uma célula ou de uma nota, fecha o editor do nome de um grupo de tabelas sem mudar o nome do grupo ou cancela uma relação ou um grupo New Table Group que esteja a ser desenhado, e deixa a seleção como está. Se nada disso estiver aberto, limpa a seleção e a célula com o foco e, no mesmo premir da tecla, fecha um seletor de cores aberto. Um criador de temas ou um seletor Display Language aberto fecha-se no mesmo premir da tecla em qualquer dos casos. Um explorador, um criador de temas ou um seletor Display Language aberto não suspende nenhum dos atalhos na tela. O atalho Stop nunca fecha o explorador. Para saber o que Stop e as outras teclas fazem dentro do explorador, consulte Teclas no explorador, e, dentro do seletor, consulte Escolher um idioma. O atalho Delete Selection remove todas as tabelas, notas e grupos de tabelas selecionados ou, quando está selecionada uma única tabela com algumas das suas colunas e o zoom está acima de 70%, essas colunas — consulte Eliminação de tabelas e notas. O atalho Remove Table, Memo também remove os grupos de tabelas selecionados. O atalho Add Table Group inicia o desenho de um grupo New Table Group, tal como o botão New Table Group da barra de ferramentas da tela, e premi-lo uma segunda vez cancela o desenho. O atalho Group Selected Tables consiste em premir duas teclas sem tecla modificadora, T e depois G no espaço de um segundo. Coloca as tabelas selecionadas num novo grupo e abre o editor do respetivo nome, tal como a opção Group selected tables do menu de contexto de uma tabela, e não faz nada quando não há nenhuma tabela selecionada — consulte Agrupar as tabelas selecionadas. Nenhum dos dois faz nada num editor só de leitura nem enquanto os grupos estão ocultos. Os atalhos Zoom In, Zoom Out e Zoom Reset também aplicam o zoom no separador Visualização, tanto no modo Graph como no modo Flow, exceto se a pesquisa rápida estiver aberta. No separador Visualização, o atalho Stop também fecha o menu de apresentação das linhas e cancela uma disposição do Flow que ainda esteja em curso; não alarga uma vista restrita com Focus on this table. O atalho Focus on this table abre o separador Visualização no modo Flow, restrito às tabelas selecionadas e a todas as tabelas a uma relação de distância, e não faz nada quando não há nenhuma tabela selecionada — consulte Focar em tabelas. Os atalhos Select All Table, Memo, Hand Tool, Delete Selection e Group Selected Tables cedem a vez ao cursor de texto: enquanto está a editar uma célula ou uma nota ou a escrever num campo de texto, como o campo Localizar do explorador, Ctrl + A (Windows/Linux) ou ⌘ + A (Mac) seleciona o texto, Space escreve um espaço, Delete e Backspace apagam texto, e T e depois G escreve as duas letras. Copiar e colar usam as teclas do próprio navegador, Ctrl + C e Ctrl + V (Windows/Linux) ou ⌘ + C e ⌘ + V (Mac), pelo que não constam desta lista — consulte Edição de tabelas.

As combinações de teclas não podem ser alteradas a partir deste separador. Um host que incorpora o editor reatribui-as com setKeyBindingMap, exceto as de Editing, Stop, Undo, Redo, Zoom In, Zoom Out e Zoom Reset, que são fixas. O separador Shortcuts lista então as combinações do host: um comando que o host não reatribui mantém a sua combinação predefinida, e um que o host não associa a nenhuma tecla não mostra nenhuma.

No Obsidian, estas teclas chegam ao editor sempre que o separador do Obsidian com o diagrama está ativo, mesmo quando um atalho de teclado do Obsidian usa a mesma tecla, como Alt + Enter, Ctrl + K e Ctrl + F (Windows/Linux) ou ⌥ + Enter, ⌘ + K e ⌘ + F (Mac). Todos os outros atalhos de teclado do Obsidian continuam a funcionar aí. Para Ctrl + F ou ⌘ + F, consulte A barra de localização do navegador.
