Instellingen

Open de instellingen met de knop Settings op de werkbalk of via Snel zoeken onder Tab. Het instellingenscherm heeft twee tabbladen: Preferences en Shortcuts. Preferences opent als eerste, behalve via de rij Shortcuts van het welkomstscherm, die Shortcuts opent.

Het thema en de weergavetaal staan niet op dit scherm. De knoppen Theme en Display Language op de werkbalk openen ze — zie Taal en thema.

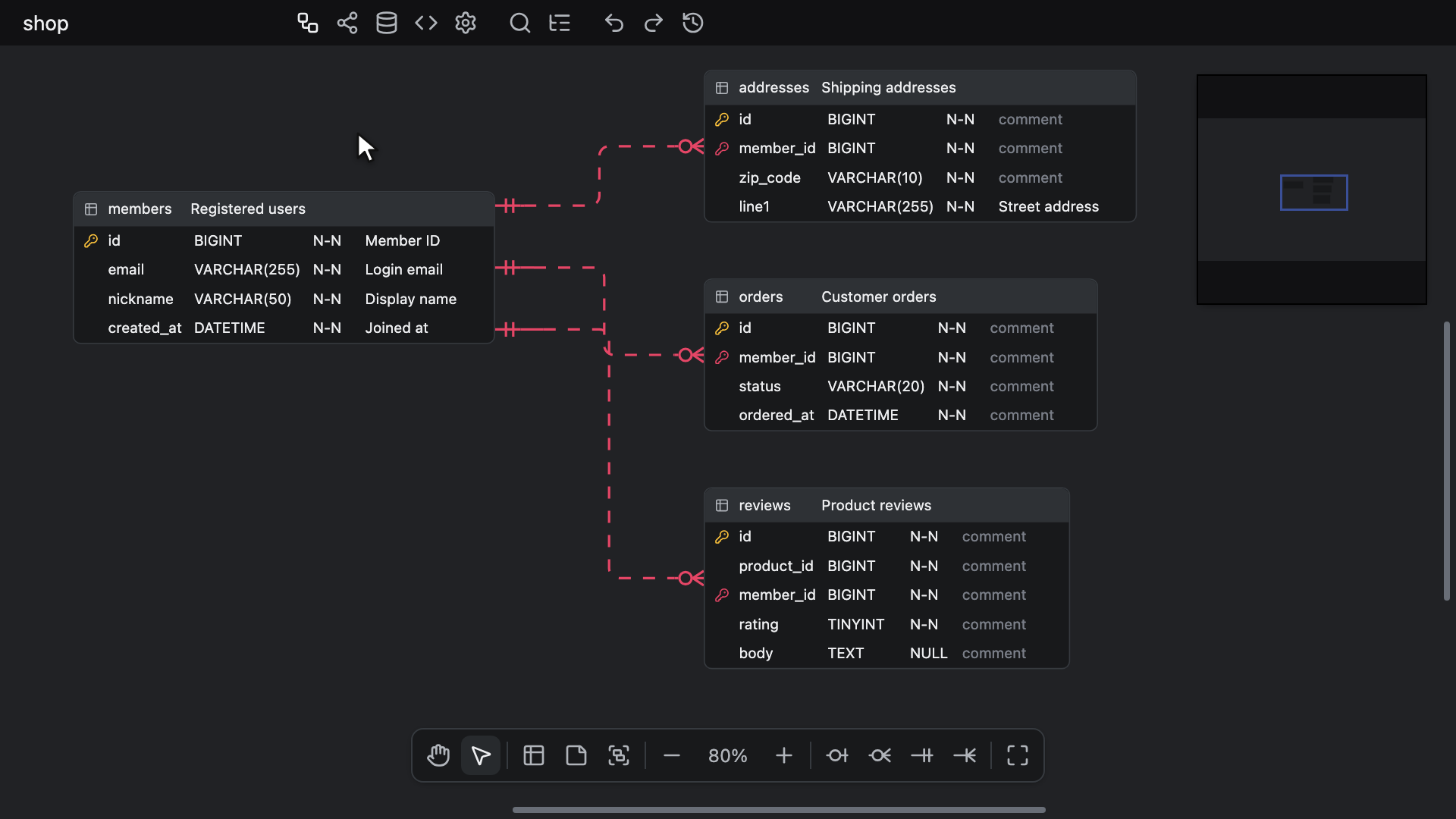

Gegevenstypen via relaties synchroniseren

Bepaalt of gegevenstypen worden gesynchroniseerd. De instelling staat standaard aan. Wijzig je dan het gegevenstype van een kolom, dan wordt het toegepast op elke kolom die er via een relatie mee verbonden is, langs de keten vanaf beide uiteinden, zodat een refererende sleutel nooit afwijkt van de sleutel waarnaar hij verwijst. Van een sleutel naar zijn refererende sleutels gaat een serial-type over als het type voor gehele getallen dat het opslaat, net als bij het tekenen van een relatie — zie Identificerende relaties. Als je een sleutel wijzigt in serial, krijgen zijn refererende sleutels onder PostgreSQL dus integer, en vanaf daar gaat de wijziging verder langs de keten. Van een refererende sleutel terug naar zijn sleutel gaat het type over zoals het geschreven is, behalve dat een serial-sleutel zijn type behoudt en de wijziging daar stopt. Het dialoogvenster Kolommen toewijzen volgt deze instelling ook: zolang ze aanstaat, krijgt elke bestaande kolom die ermee wordt toegewezen het type dat de bijbehorende sleutel van de oudertabel aan een refererende sleutel geeft, en gaat de wijziging zoals hierboven verder langs de relaties. Zolang de instelling uitstaat of de sleutel geen gegevenstype heeft, behoudt de kolom haar eigen type.

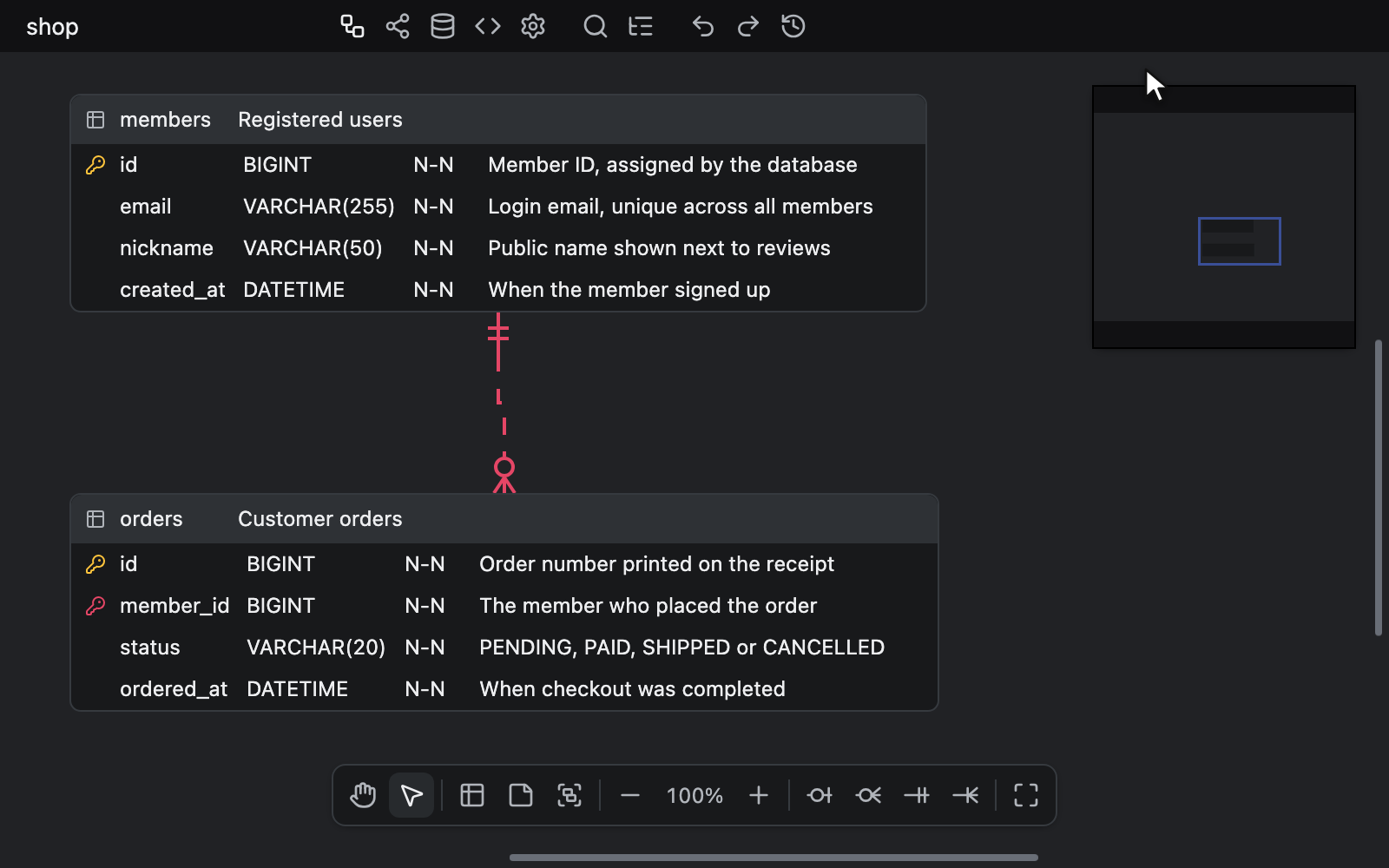

Maximale breedte van opmerkingen

Geeft de maximale breedte van de opmerkingskolom in pixels aan (60 ~ 200). Als je de schakelaar uitschakelt, vervalt de limiet, en zolang hij uitstaat, is het invoerveld uitgeschakeld. Als je hem inschakelt, begint de waarde op 60px. Een getypte waarde buiten het bereik wordt teruggebracht naar de dichtstbijzijnde grens.

Tabelbreedte opnieuw berekenen

Druk op Sync om de breedte van elke tabel en elke kolomcel opnieuw te berekenen zodat de huidige tekst erin past, en om de verbindingslijnen van de relaties rond de nieuwe afmetingen opnieuw te tekenen. De melding Recalculated table width bevestigt dat. Breedtes worden vanzelf opnieuw berekend telkens wanneer een document wordt geladen, dus dit is alleen nodig als ze door een wijziging in het lettertype of de weergave verouderd zijn. Breedtes worden niet in het bestand opgeslagen, dus Sync wijzigt het bestand nooit.

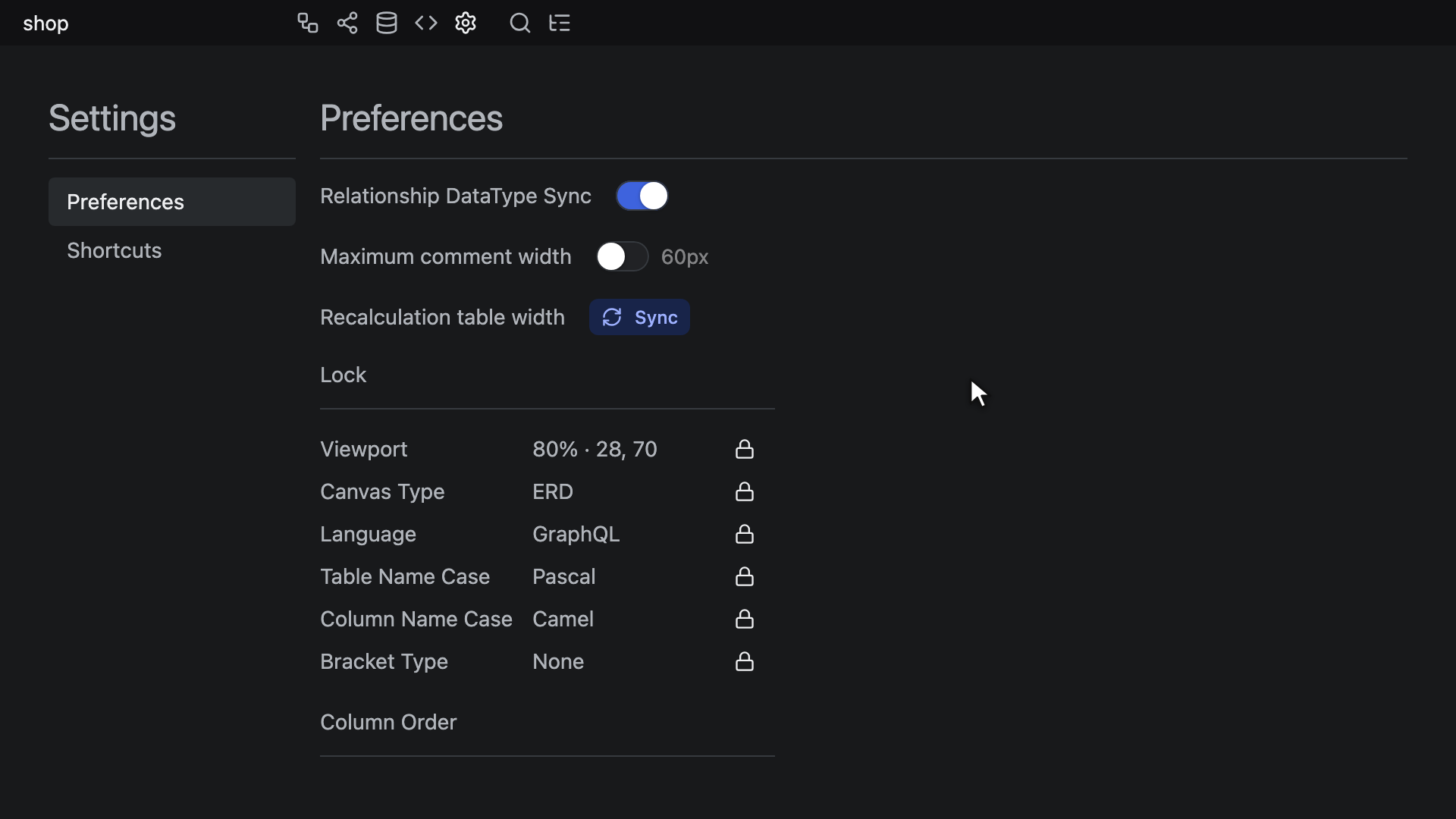

Vergrendeling

De lijst Lock bevat zes instellingen. Zolang de vergrendeling van een instelling aanstaat, behoudt het bestand de waarde die de instelling had toen ze werd vergrendeld, dus als je haar op het scherm wijzigt, blijft het bestand zoals het was.

Rij	Wat het bestand behoudt	In een nieuw diagram
Viewport	Het zoomniveau en de weergavepositie van het ERD-canvas, als één vergrendeling	100% · 0, 0
Canvas Type	Het tabblad waarop het diagram opent: ERD, Visualization, Schema SQL of Code Generator	ERD
Language	De taal van de Codegenerator	GraphQL
Table Name Case	De notatie van tabelnamen van de Codegenerator	Pascal
Column Name Case	De notatie van kolomnamen van de Codegenerator	Camel
Bracket Type	De optie Bracket van het tabblad Schema SQL en van de doelen van de Codegenerator die deze optie aanbieden	None

Elke rij toont een waarde en een vergrendelknop, en een klik op de knop zet die ene vergrendeling aan of uit. Zolang een vergrendeling aanstaat, toont de knop een gesloten slot met de knopinfo Unlock Viewport (enzovoort voor elke rij), en is de waarde, met de knopinfo Locked value, de waarde die het bestand behoudt. Zolang ze uitstaat, toont de knop een open slot met de knopinfo Lock Viewport, en is de waarde, gedimd en met de knopinfo Current value, de instelling zoals die nu is. Viewport toont het zoomniveau en daarna de weergavepositie, zoals 75% · -40, 91. De weergavepositie is het punt op het scherm, in pixels, waar 0, 0 van het diagram ligt, en een coördinaat van duizend of meer wordt verkort, zoals in 1.2k of -24k.

Vergrendelen legt de instelling vast zoals die op dat moment is. Zolang een vergrendeling aanstaat, werkt de instelling op het scherm nog steeds: je kunt scrollen en zoomen, van tabblad wisselen en een andere taal, een andere naamnotatie of andere aanhalingstekens kiezen via de menu's, de optiepanelen of Snel zoeken. Het bestand behoudt echter de vergrendelde waarde, en de rij blijft die tonen, dus het diagram opent opnieuw op de vergrendelde weergave, op het vergrendelde tabblad, met de vergrendelde taal, naamnotaties en aanhalingstekens. Een JSON-export schrijft ook de vergrendelde waarden weg. Zet de vergrendeling uit om op te slaan wat het scherm toont, en vanaf dan volgt het bestand de instelling: met Viewport uit opent het diagram waar je het hebt achtergelaten. Zet de vergrendeling uit en weer aan om in plaats daarvan een nieuwe waarde te vergrendelen, zoals een nieuwe beginweergave. Als de vergrendelde weergave bij het openen van het bestand niets van het diagram toont, gaat het scherm toch naar het diagram, en blijft de vergrendelde waarde zoals ze is. Canvas Type behoudt nooit het tabblad Instellingen. Zet je deze vergrendeling aan, dan wordt het laatste andere tabblad vergrendeld waarop je was, en zolang ze uitstaat, toont de rij dat tabblad.

Een vergrendeling in- of uitschakelen wijzigt het bestand, omdat het bestand opslaat welke vergrendelingen aanstaan, maar net als de rest van het tabblad Instellingen wordt het niet vastgelegd in de geschiedenis. In een editor in alleen-lezenmodus doen de vergrendelknoppen niets. Elke andere instelling wordt opgeslagen zoals ze is: de database, de opties in View Option en de rest van het tabblad Preferences.

Elke vergrendeling staat aan in een nieuw diagram, een diagram dat vanaf niets is begonnen: een leeg bestand dat is geopend in VS Code, Obsidian of een JetBrains-IDE (ERD Editor: Create new diagram en New ERD van Obsidian maken er een), een nieuw schema in de webapp, een bestand dat is gemaakt via het menu New van Google Drive of een <erd-editor> zonder waarde. Een schema of Google Drive-bestand dat de webapp maakt door een SQL-, DBML-, AML- of GraphQL-bestand te importeren, begint ook met elke vergrendeling aan. Een schema of bestand dat uit een JSON-bestand is gemaakt, behoudt de vergrendelingen die dat bestand vastlegt. Een bestand dat je opent, behoudt de vergrendelingen waarmee het is opgeslagen, elke vergrendeling op haar vergrendelde waarde. Een bestand dat geen vergrendelingen vastlegt, zoals een bestand dat is opgeslagen door een versie van vóór de vergrendelingen of dat met de hand is geschreven, opent met elke vergrendeling aan: de weergave op 100% · 0, 0 en het tabblad op ERD, ongeacht de weergave en het tabblad die het heeft opgeslagen, en de taal, de naamnotaties en het type aanhalingstekens vergrendeld zoals het bestand ze heeft opgeslagen. Een Import die het diagram vervangt, stelt ook de vergrendelingen in: een JSON-bestand brengt de vergrendelingen mee die het vastlegt en de waarden die ze bevatten, en een SQL-, DBML-, AML- of GraphQL-bestand behoudt je vergrendelingen, maar zet de weergave terug op 100% · 0, 0, vergrendeld of niet — zie Externe bestanden importeren. Als je de import ongedaan maakt, komen de vergrendelingen en vergrendelde waarden terug die de import heeft vervangen.

Een wijziging die een vergrendeling uit het bestand houdt, telt niet als wijziging. VS Code markeert het tabblad niet als gewijzigd, en Obsidian en een JetBrains-IDE laten het bestand zoals het was, zowel wanneer ze uit zichzelf opslaan als wanneer het tabblad wordt gesloten. Zolang elke vergrendeling aanstaat, komen rondkijken in een diagram, van tabblad wisselen en een andere taal, naamnotatie of andere aanhalingstekens uitproberen dus nooit in git diff terecht. Met Viewport uit wijzigen scrollen en zoomen het bestand, en met Canvas Type uit doet van tabblad wisselen dat ook, inclusief wisselen naar het tabblad Instellingen. Het lege bestand van een nieuw diagram blijft leeg tot de eerste wijziging die het bestand behoudt: een bewerking, een wijziging van een instelling waar geen vergrendeling op staat of het in- of uitschakelen van een vergrendeling. Een diagram openen en zonder zo'n wijziging sluiten laat het bestand zoals het was, ongeacht welke versie of welke machine het heeft geschreven. Het bestand bevat alleen wat het diagram is, in een vaste volgorde, en een bestand dat in een oudere vorm is opgeslagen, wordt bij de eerste wijziging van die soort eenmalig in deze vorm herschreven — zie Opslagvorm en runtimewaarde. In VS Code is een revisie die met Reopen Editor With... opnieuw als diagram is geopend, zoals een Git-revisie of een item uit Local History, alleen-lezen en wordt die nooit als gewijzigd gemarkeerd. In Google Drive wordt scrollen, zoomen of wisselen naar een ander tabblad nooit op zichzelf opgeslagen, vergrendeld of niet. Met Viewport uit wordt de weergave alleen samen met een andere wijziging weggeschreven, dus een Drive-bestand opent waar de weergave stond bij de laatste keer opslaan, en hetzelfde geldt voor het tabblad met Canvas Type uit.

In een sessie voor gezamenlijk bewerken bereikt het in- of uitschakelen van een vergrendeling elke editor, en behoudt een vergrendeling de waarde van de editor die haar heeft ingeschakeld. Als Language, een naamnotatie of Bracket Type wordt uitgeschakeld, krijgt elke editor de waarde die wordt getoond in de editor die de vergrendeling heeft uitgeschakeld, zodat ze allemaal één waarde opslaan. Het uitschakelen van Viewport of Canvas Type verplaatst bij niemand de weergave of het tabblad. Een codeeragent die via de MCP-server werkt, heeft geen tool voor de vergrendelingen of voor de instellingen die ze vasthouden, en leest bij een vergrendelde taal, naamnotatie of type aanhalingstekens de waarde die het bestand behoudt. Alleen de imports van de agent in de modus replace bereiken ze, zoals een Import dat doet — zie Instellingen en Importeren.

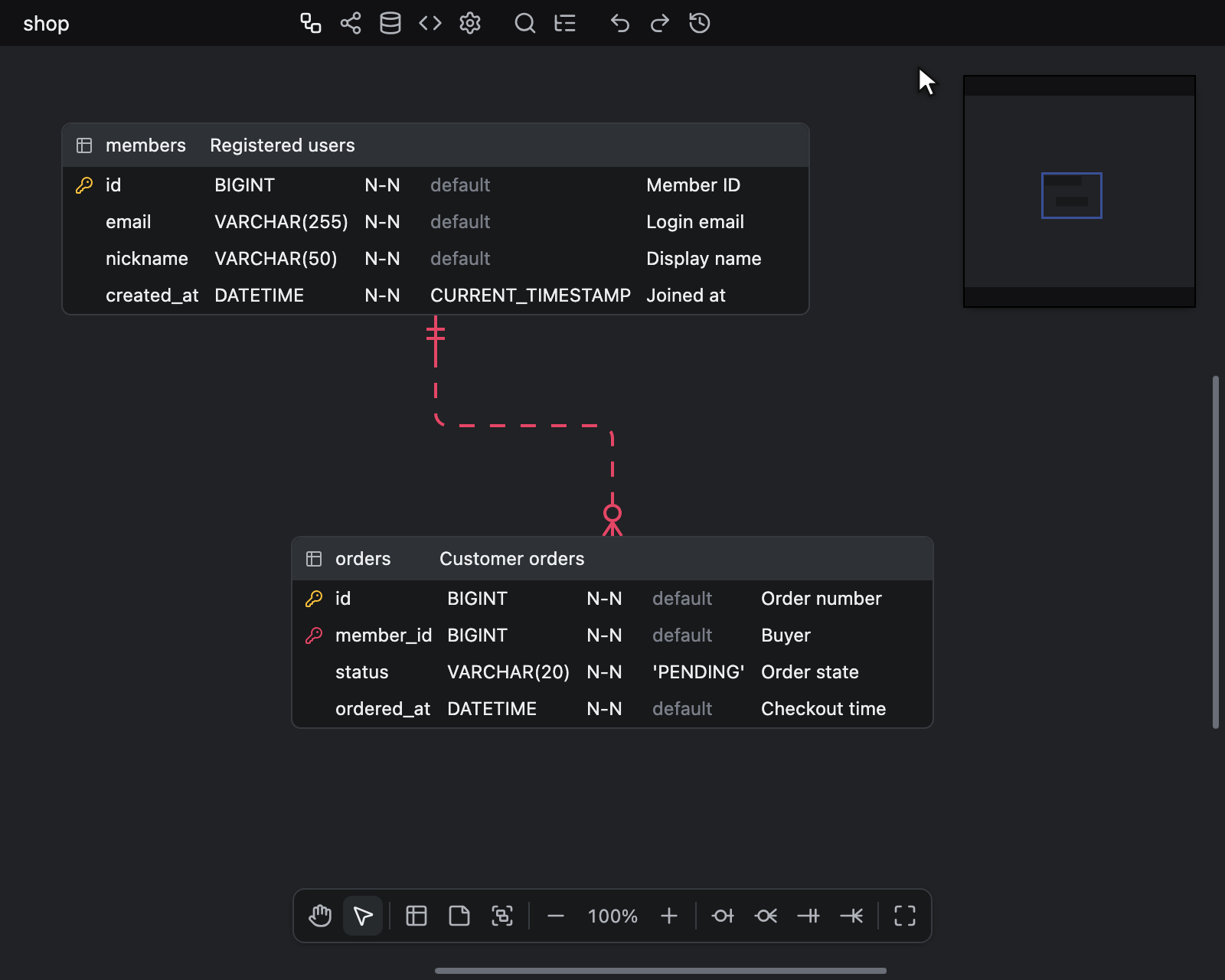

Kolomvolgorde aanpassen

Stelt de weergavevolgorde van kolommen in tabellen in. Sleep een rij om haar te verplaatsen — de hele rij is versleepbaar, en het greeppictogram geeft dat aan. De zeven rijen zijn, in hun standaardvolgorde, Name, DataType, Not Null, Unique, Auto Increment, Default en Comment. Een cel die door een weergaveoptie voor tabellen is verborgen, behoudt haar plaats in de lijst, zodat de volgorde geldt voor welke cellen er ook worden getoond. De markering van de alternatieve sleutel (AK1.1 enzovoort) is geen van deze rijen. Ze staat altijd als laatste in een rij, na welke cel deze volgorde ook als laatste zet.

Sneltoetsen

Het tabblad Shortcuts is een alleen-lezentabel met Command en Keybinding, die de toetscombinaties toont voor het platform dat je gebruikt.

Command	Windows/Linux	Mac
Editing	Enter	Enter
Stop	ESC	ESC
Search	Ctrl + K	⌘ + K
Toggle Explorer	Ctrl + F	⌘ + F
Undo	Ctrl + Z	⌘ + Z
Redo	Ctrl + Shift + Z	⌘ + Shift + Z
Add Table	Alt + N	⌥ + N
Add Column	Alt + Enter	⌥ + Enter
Add Memo	Alt + M	⌥ + M
Add Table Group	Alt + G	⌥ + G
Group Selected Tables	T en daarna G	T en daarna G
Remove Table, Memo	Ctrl + Backspace, Ctrl + Delete	⌘ + Backspace, ⌘ + Delete
Remove Column	Alt + Backspace, Alt + Delete	⌥ + Backspace, ⌥ + Delete
Delete Selection	Delete, Backspace	Delete, Backspace
Primary Key	Alt + K	⌥ + K
Select All Table, Memo	Ctrl + A, Ctrl + Alt + A	⌘ + A, ⌘ + ⌥ + A
Select All Column	Alt + A	⌥ + A
Relationship Zero One	Ctrl + Alt + 1	⌘ + ⌥ + 1
Relationship Zero N	Ctrl + Alt + 2	⌘ + ⌥ + 2
Relationship One Only	Ctrl + Alt + 3	⌘ + ⌥ + 3
Relationship One N	Ctrl + Alt + 4	⌘ + ⌥ + 4
Table Properties	Alt + Space	⌥ + Space
Focus on this table	Alt + F	⌥ + F
Zoom In	Ctrl + Plus	⌘ + Plus
Zoom Out	Ctrl + Minus	⌘ + Minus
Zoom Reset	Ctrl + 0	⌘ + 0
Hand Tool	Space	Space
Zen Mode	Alt + Z	⌥ + Z

De meeste hiervan werken alleen op het ERD-tabblad, en ze worden onderdrukt zolang Snel zoeken, Tabeleigenschappen, de Verschilweergave, het voorbeeld van Automatische indeling, Tijdreizen, het dialoogvenster Export image of Map Columns open is. Search, Toggle Explorer en Stop zijn de uitzonderingen: Search schakelt Snel zoeken vanaf elk tabblad in en uit, Toggle Explorer opent de Verkenner vanaf elk tabblad op het zoekveld ervan en schakelt over naar het ERD-tabblad, en Stop is de toets die Snel zoeken, Tabeleigenschappen, de Verschilweergave, het voorbeeld van Automatische indeling, Tijdreizen, het dialoogvenster Export image, Map Columns, de themabouwer, de taalkiezer Display Language, de kleurkiezer en een geopend contextmenu sluit. Toggle Explorer sluit de Verkenner weer zolang die op het ERD-tabblad open is en niet door de zen-modus is verborgen, zoals de knop Explorer op de werkbalk doet. Als Snel zoeken, Tabeleigenschappen, de themabouwer, de taalkiezer Display Language, het dialoogvenster Export image of Map Columns open is, sluit de sneltoets dat in plaats daarvan en gaat de toetsenbordfocus naar het zoekveld van de Verkenner. Toggle Explorer doet niets zolang een cel, een memo of de naam van een tabelgroep wordt bewerkt. Zolang de Verschilweergave, het voorbeeld van Automatische indeling of Tijdreizen open is, laat Toggle Explorer de toets over aan de browser of de host — zie De zoekbalk van de browser. Op het ERD-tabblad beëindigt Stop een geopende cel- of memo-editor, sluit het naamveld van een tabelgroep zonder de naam van de groep te wijzigen of annuleert een relatie of een New Table Group die wordt getekend, en laat de selectie zoals die is. Als geen daarvan open is, heft Stop de selectie en de celfocus op en sluit met dezelfde toetsaanslag een geopende kleurkiezer. Een geopende themabouwer of taalkiezer Display Language sluit in beide gevallen met dezelfde toetsaanslag. Een geopende Verkenner, themabouwer of taalkiezer Display Language onderdrukt geen enkele sneltoets op het canvas. Stop sluit de Verkenner nooit. Zie Toetsen in de Verkenner voor wat Stop en de andere toetsen in de Verkenner doen, en Een taal kiezen voor wat ze in de kiezer doen. Delete Selection verwijdert elke geselecteerde tabel, memo en tabelgroep, of, als één tabel is geselecteerd samen met enkele van haar kolommen en het zoomniveau boven 70% ligt, die kolommen — zie Tabellen en memo's verwijderen. Remove Table, Memo verwijdert ook geselecteerde tabelgroepen. Add Table Group start het tekenen van een New Table Group, zoals de knop New Table Group op de canvaswerkbalk doet, en een tweede toetsaanslag annuleert het tekenen. Group Selected Tables bestaat uit twee toetsaanslagen zonder modificatietoets, T en daarna binnen een seconde G. De opdracht zet de geselecteerde tabellen in een nieuwe groep en opent het naamveld ervan, zoals Group selected tables in het contextmenu van een tabel doet, en doet niets als er geen tabel is geselecteerd — zie Geselecteerde tabellen groeperen. Geen van beide doet iets in een editor in alleen-lezenmodus of zolang de groepen verborgen zijn. Zoom In, Zoom Out en Zoom Reset zoomen ook op het tabblad Visualisatie, zowel in Graph als in Flow, tenzij Snel zoeken open is. Op het tabblad Visualisatie sluit Stop ook het menu voor de rijweergave en annuleert een stroomindeling die nog loopt; een weergave die met Focus on this table is beperkt, wordt er niet mee verruimd. Focus on this table opent het tabblad Visualisatie in Flow, beperkt tot de geselecteerde tabellen en elke tabel die er één relatie van verwijderd is, en doet niets als er geen tabel is geselecteerd — zie Focussen op tabellen. Select All Table, Memo, Hand Tool, Delete Selection en Group Selected Tables wijken voor een tekstcursor: terwijl je een cel of een memo bewerkt of typt in een tekstveld zoals het zoekveld van de Verkenner, selecteert Ctrl + A (Windows/Linux) of ⌘ + A (Mac) de tekst, typt Space een spatie, wissen Delete en Backspace tekst en typt T en daarna G de twee letters. Kopiëren en plakken zijn de eigen toetscombinaties Ctrl + C en Ctrl + V (Windows/Linux) of ⌘ + C en ⌘ + V (Mac) van de browser, dus ze staan niet in deze lijst — zie Tabellen bewerken.

Toetscombinaties kunnen niet op dit tabblad worden gewijzigd. Een host die de editor insluit, wijst ze opnieuw toe met setKeyBindingMap, behalve Editing, Stop, Undo, Redo, Zoom In, Zoom Out en Zoom Reset, die vastliggen. Het tabblad Shortcuts toont dan de toetscombinaties van de host: een opdracht die de host niet opnieuw toewijst, behoudt haar standaardtoets, en een opdracht die de host aan geen enkele toets koppelt, toont er geen.

In Obsidian bereiken deze toetsen de editor zolang het Obsidian-tabblad van het diagram actief is, ook waar een Obsidian-sneltoets dezelfde toets gebruikt, zoals Alt + Enter, Ctrl + K en Ctrl + F (Windows/Linux) of ⌥ + Enter, ⌘ + K en ⌘ + F (Mac). Elke andere Obsidian-sneltoets werkt daar nog steeds. Zie De zoekbalk van de browser voor Ctrl + F of ⌘ + F.
