Setări
Deschideți fila Setări cu butonul Settings din bara de instrumente sau din căutarea rapidă, sub comanda Tab.
Ecranul Setări are două file: Preferences și Shortcuts. Fila Preferences se deschide prima, cu excepția rândului Shortcuts din ecranul de bun venit, care deschide fila Shortcuts.
Tema și limba de afișare nu se află pe acest ecran. Ele se deschid cu butoanele Theme și Display Language din bara de instrumente (consultați Limbă și temă).
Sincronizare tip de date în relații
Determină dacă tipurile de date se sincronizează. Setarea este activată implicit.
Modificarea tipului de date al unei coloane îl aplică atunci fiecărei coloane legate de ea printr-o relație, urmând lanțul de la ambele capete, astfel încât o cheie străină nu ajunge niciodată să difere de cheia la care face referire.
De la o cheie la cheile ei străine, un tip serial ajunge ca tipul întreg pe care îl stochează, la fel ca la trasarea unei relații (consultați Relații identificatoare). Astfel, schimbarea unei chei în serial dă cheilor ei străine tipul integer în PostgreSQL, iar modificarea continuă de acolo în josul lanțului.
De la o cheie străină înapoi la cheia ei, tipul ajunge așa cum este scris, cu excepția faptului că o cheie de tip serial își păstrează tipul, iar modificarea se oprește acolo.
Și caseta de dialog Mapare coloane urmează această setare: cât timp setarea este activată, fiecare coloană existentă pe care o mapează primește tipul pe care cheia ei părinte îl dă unei chei străine, iar modificarea continuă de-a lungul relațiilor ca mai sus. Cât timp setarea este dezactivată sau când cheia nu are tip de date, coloana își păstrează propriul tip.

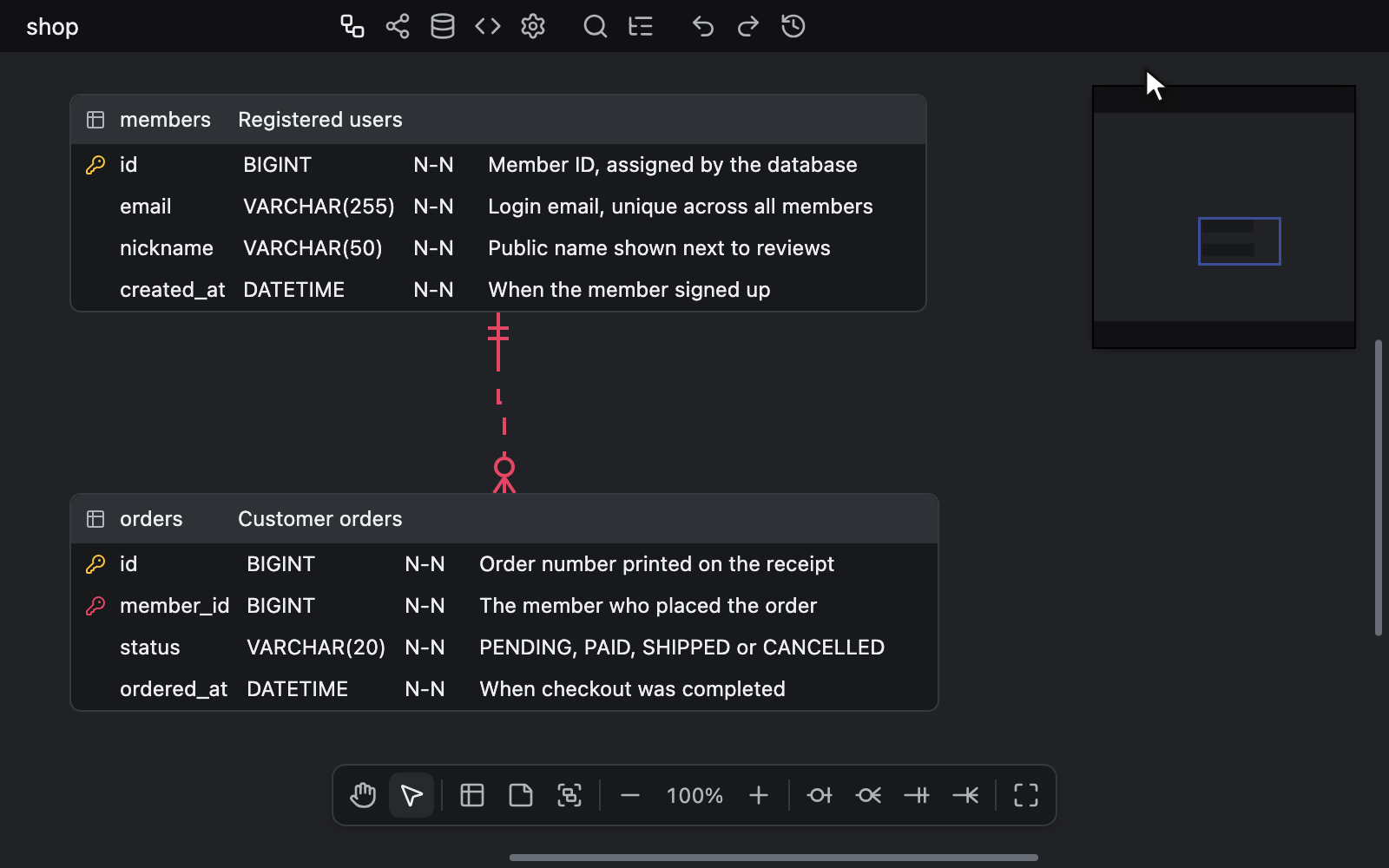

Lățime maximă comentarii
Specifică lățimea maximă a coloanei de comentarii, în pixeli (60 ~ 200).
Dezactivarea comutatorului elimină limita, iar cât timp comutatorul este dezactivat, câmpul de introducere este și el dezactivat.
La activare, valoarea pornește de la 60px. O valoare tastată în afara intervalului este adusă la cea mai apropiată limită.
Recalculare lățime tabele
Apăsați butonul Sync pentru a recalcula lățimea fiecărui tabel și a fiecărei celule de coloană după textul său actual și pentru a redesena conectorii relațiilor în jurul noilor dimensiuni.
Notificarea Recalculated table width confirmă acest lucru.
Lățimile se recalculează automat de fiecare dată când se încarcă un document, așa că acest pas este necesar doar când o schimbare de font sau de redare le-a lăsat neactualizate.
Lățimile nu se salvează în fișier, așa că butonul Sync nu îl modifică niciodată.

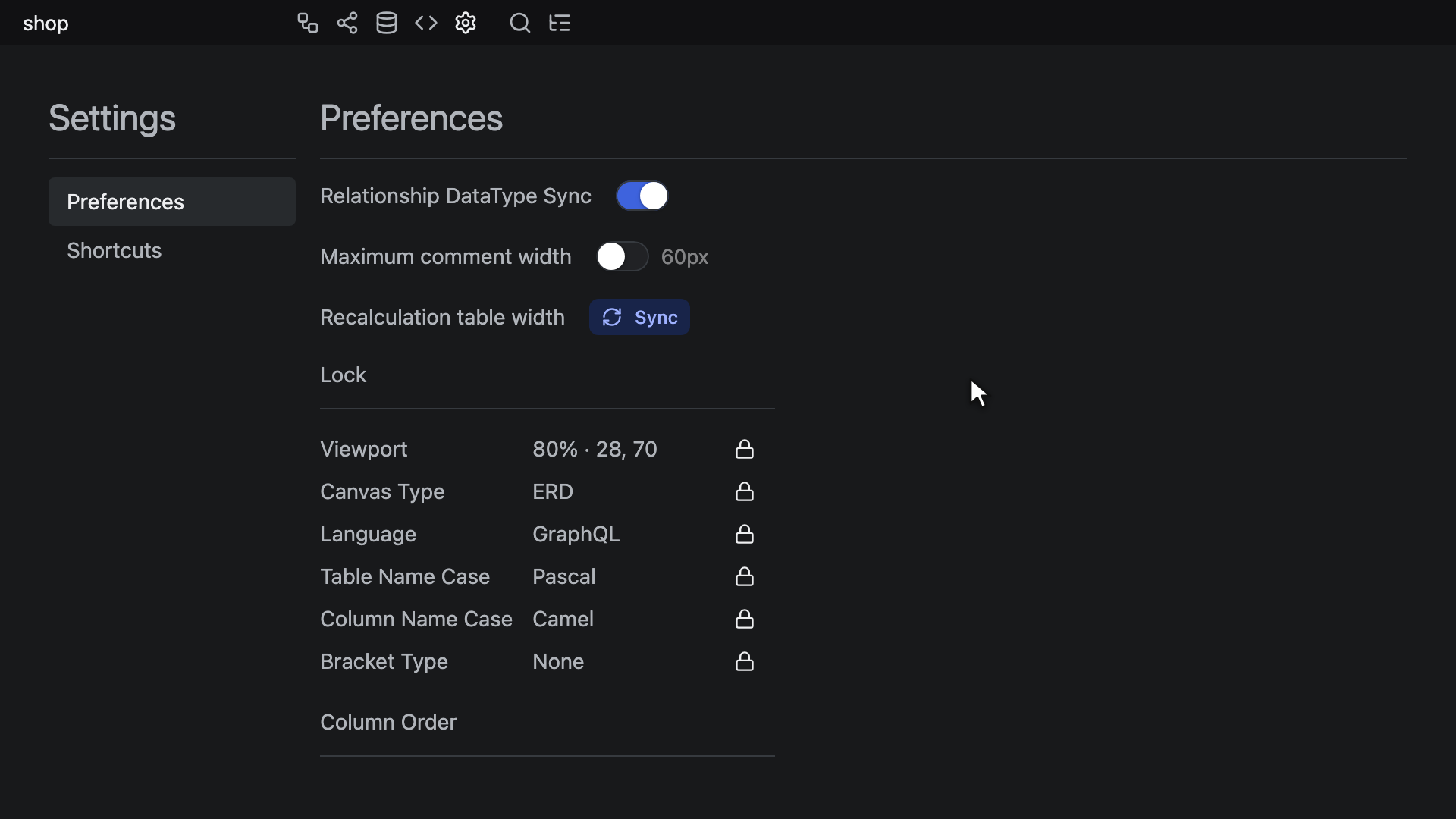

Blocare
Lista Lock conține șase setări. Cât timp blocarea unei setări este activată, fișierul păstrează valoarea pe care setarea o avea în momentul blocării, așa că modificarea ei pe ecran lasă fișierul neschimbat.
| Rând | Ce păstrează fișierul | Într-o diagramă nouă |
|---|---|---|
Viewport | Nivelul de zoom și poziția vizualizării pe pânza ERD, ca o singură blocare | 100% · 0, 0 |
Canvas Type | Fila în care se deschide diagrama: ERD, Visualization, Schema SQL sau Code Generator | ERD |
Language | Limbajul generatorului de cod | GraphQL |
Table Name Case | Stilul de denumire a tabelelor din generatorul de cod | Pascal |
Column Name Case | Stilul de denumire a coloanelor din generatorul de cod | Camel |
Bracket Type | Opțiunea Bracket din fila Schemă SQL și din țintele generatorului de cod care o oferă | None |
Fiecare rând afișează o valoare și un buton de blocare, iar un clic pe buton activează sau dezactivează doar acea blocare.
Cât timp o blocare este activată, butonul afișează un lacăt închis cu sfatul ecran Unlock Viewport (și așa mai departe pentru fiecare rând), iar valoarea, cu sfatul ecran Locked value, este cea pe care o păstrează fișierul.
Cât timp blocarea este dezactivată, butonul afișează un lacăt deschis cu sfatul ecran Lock Viewport, iar valoarea, estompată, cu sfatul ecran Current value, este setarea așa cum este în acest moment.
Rândul Viewport afișează zoomul și apoi poziția vizualizării, de exemplu 75% · -40, 91. Poziția vizualizării este punctul de pe ecran, în pixeli, în care se află punctul 0, 0 al diagramei, iar o coordonată de o mie sau mai mult este prescurtată, ca în 1.2k sau -24k.
Blocarea preia setarea așa cum este în acel moment.
Cât timp o blocare este activată, setarea funcționează în continuare pe ecran: puteți derula și modifica zoomul, comuta filele și alege alt limbaj, alt stil de denumire sau alt delimitator din meniuri, din panourile de opțiuni sau din căutarea rapidă.
Fișierul păstrează însă valoarea blocată, iar rândul continuă să o afișeze, așa că diagrama se redeschide la vizualizarea blocată, în fila blocată, cu limbajul, stilurile de denumire și delimitatorul blocate. Și un export JSON scrie valorile blocate.
Pentru a salva ce arată ecranul, dezactivați blocarea, iar de atunci înainte fișierul urmează setarea: cu rândul Viewport deblocat, diagrama se deschide acolo unde ați lăsat-o. Pentru a bloca în schimb o valoare nouă, de exemplu o nouă vizualizare de pornire, dezactivați blocarea și activați-o din nou.
Dacă vizualizarea blocată nu arată nicio parte a diagramei la deschiderea fișierului, ecranul se mută totuși pe diagramă, iar valoarea blocată rămâne neschimbată.
Rândul Canvas Type nu păstrează niciodată fila Setări. Blocarea lui reține ultima filă, alta decât Setări, în care v-ați aflat, iar cât timp este deblocat, rândul afișează numele acelei file.
Activarea sau dezactivarea unei blocări modifică fișierul, deoarece fișierul stochează ce blocări sunt activate, dar, ca restul filei Setări, nu se înregistrează în istoricul anulărilor. Într-un editor doar în citire, butoanele de blocare nu au niciun efect.
Orice altă setare se salvează așa cum este: baza de date, comutatoarele din View Option și restul filei Preferences.
Toate blocările sunt activate într-o diagramă nouă, una pornită de la zero: un fișier gol deschis în VS Code, Obsidian sau un IDE JetBrains (în Obsidian, ERD Editor: Create new diagram și New ERD creează un astfel de fișier), o schemă nouă în aplicația web, un fișier creat din meniul New din Google Drive sau un element <erd-editor> căruia nu i s-a dat nicio valoare.
O schemă sau un fișier Google Drive pe care aplicația web îl creează importând un fișier SQL, DBML, AML sau GraphQL pornește, de asemenea, cu toate blocările activate. Cele create dintr-un fișier JSON păstrează blocările înregistrate în acel fișier.
Un fișier pe care îl deschideți păstrează blocările cu care a fost salvat, fiecare la valoarea sa blocată.
Un fișier care nu înregistrează nicio blocare, de exemplu unul salvat de o versiune anterioară blocărilor sau scris de mână, se deschide cu toate blocările activate: vizualizarea la 100% · 0, 0 și fila ERD, indiferent de vizualizarea și fila pe care le-a salvat, iar limbajul, stilurile de denumire și tipul de delimitator, blocate așa cum le-a salvat.
Un import prin elementul Import, care înlocuiește diagrama, setează și el blocările: un fișier JSON aduce blocările pe care le înregistrează și valorile pe care acestea le rețin, iar un fișier SQL, DBML, AML sau GraphQL vă păstrează blocările, dar readuce vizualizarea la 100% · 0, 0, blocată sau nu (consultați Importarea fișierelor externe). Anularea importului readuce blocările și valorile blocate pe care le-a înlocuit.
O modificare pe care o blocare o ține în afara fișierului nu este considerată o modificare. VS Code nu marchează fila ca modificată, iar Obsidian și un IDE JetBrains lasă fișierul neschimbat, atât când salvează automat, cât și când fila se închide.
Astfel, cu toate blocările activate, explorarea unei diagrame, comutarea filelor și încercarea altui limbaj, a altui stil de denumire sau a altui delimitator nu apar niciodată în git diff.
Cu rândul Viewport deblocat, derularea și zoomul modifică fișierul, iar cu rândul Canvas Type deblocat, la fel face și comutarea filelor, inclusiv trecerea la fila Setări.
Fișierul gol al unei diagrame noi rămâne gol până la prima modificare pe care o păstrează fișierul: o editare, o modificare a unei setări pe care nu o reține nicio blocare sau o blocare activată ori dezactivată.
Deschiderea unei diagrame și închiderea ei fără o astfel de modificare lasă fișierul neschimbat, indiferent de versiunea sau de computerul care l-a scris. Fișierul conține doar ceea ce este diagrama, într-o ordine fixă, iar un fișier salvat într-o formă mai veche este rescris o singură dată în această formă, la prima sa modificare de acest fel (consultați Forma de stocare și valoarea de execuție).
În VS Code, o revizie redeschisă ca diagramă cu Reopen Editor With..., de exemplu o revizie Git sau o intrare din Local History, este doar în citire și nu este marcată niciodată ca modificată.
În Google Drive, o derulare, un zoom sau trecerea la altă filă nu se salvează niciodată de sine stătător, indiferent dacă setările sunt blocate sau nu. Cu rândul Viewport deblocat, vizualizarea se scrie doar împreună cu o altă modificare, așa că un fișier Drive se deschide acolo unde era vizualizarea la ultima salvare, iar același lucru este valabil pentru filă, cu rândul Canvas Type deblocat.
Într-o sesiune colaborativă, activarea sau dezactivarea unei blocări ajunge la toate editoarele, iar o blocare păstrează valoarea editorului care a activat-o.
Deblocarea rândului Language, a unui stil de denumire sau a rândului Bracket Type dă fiecărui editor valoarea afișată în editorul care a făcut deblocarea, astfel încât toate salvează aceeași valoare. Deblocarea rândului Viewport sau Canvas Type nu mută nici vizualizarea, nici fila nimănui.
Un agent de programare care lucrează prin serverul MCP nu are niciun instrument pentru blocări sau pentru setările pe care acestea le rețin și citește un limbaj, un stil de denumire sau un tip de delimitator blocat la valoarea păstrată de fișier. Doar importurile sale în modul replace ajung la ele, la fel ca elementul Import (consultați Setări și Import).
Ajustarea ordinii coloanelor
Stabilește ordinea de afișare a coloanelor în tabele.
Glisați un rând pentru a-l muta: întregul rând poate fi glisat, iar pictograma de prindere îl marchează. Cele șapte rânduri, în ordinea lor implicită, sunt Name, DataType, Not Null, Unique, Auto Increment, Default și Comment.
O celulă ascunsă de o opțiune de afișare a tabelelor își păstrează locul în listă, așa că ordinea se aplică celulelor afișate, oricare ar fi acestea.
Marcajul de cheie alternativă (AK1.1 și așa mai departe) nu este unul dintre aceste rânduri. Se află mereu ultimul într-un rând, după celula pe care această ordine o pune ultima, oricare ar fi ea.
Comenzi rapide
Fila Shortcuts este un tabel doar în citire cu coloanele Command și Keybinding, care listează combinațiile de taste pentru platforma pe care o folosiți.
| Comandă | Windows/Linux | Mac |
|---|---|---|
| Editing | Enter | Enter |
| Stop | ESC | ESC |
| Search | Ctrl + K | ⌘ + K |
| Toggle Explorer | Ctrl + F | ⌘ + F |
| Undo | Ctrl + Z | ⌘ + Z |
| Redo | Ctrl + Shift + Z | ⌘ + Shift + Z |
| Add Table | Alt + N | ⌥ + N |
| Add Column | Alt + Enter | ⌥ + Enter |
| Add Memo | Alt + M | ⌥ + M |
| Add Table Group | Alt + G | ⌥ + G |
| Group Selected Tables | T apoi G | T apoi G |
| Remove Table, Memo | Ctrl + Backspace, Ctrl + Delete | ⌘ + Backspace, ⌘ + Delete |
| Remove Column | Alt + Backspace, Alt + Delete | ⌥ + Backspace, ⌥ + Delete |
| Delete Selection | Delete, Backspace | Delete, Backspace |
| Primary Key | Alt + K | ⌥ + K |
| Select All Table, Memo | Ctrl + A, Ctrl + Alt + A | ⌘ + A, ⌘ + ⌥ + A |
| Select All Column | Alt + A | ⌥ + A |
| Relationship Zero One | Ctrl + Alt + 1 | ⌘ + ⌥ + 1 |
| Relationship Zero N | Ctrl + Alt + 2 | ⌘ + ⌥ + 2 |
| Relationship One Only | Ctrl + Alt + 3 | ⌘ + ⌥ + 3 |
| Relationship One N | Ctrl + Alt + 4 | ⌘ + ⌥ + 4 |
| Table Properties | Alt + Space | ⌥ + Space |
| Focus on this table | Alt + F | ⌥ + F |
| Zoom In | Ctrl + Plus | ⌘ + Plus |
| Zoom Out | Ctrl + Minus | ⌘ + Minus |
| Zoom Reset | Ctrl + 0 | ⌘ + 0 |
| Hand Tool | Space | Space |
| Zen Mode | Alt + Z | ⌥ + Z |
Majoritatea acestora funcționează doar în fila ERD și sunt suspendate cât timp este deschisă căutarea rapidă, panoul Proprietăți tabel, vizualizatorul de diferențe, previzualizarea aranjării automate, călătoria în timp, caseta de dialog Export image sau caseta de dialog Map Columns.
Comenzile Search, Toggle Explorer și Stop sunt excepțiile: Search comută căutarea rapidă din orice filă, Toggle Explorer deschide exploratorul la câmpul său de căutare din orice filă și afișează fila ERD, iar Stop este cea care închide căutarea rapidă, panoul Proprietăți tabel, vizualizatorul de diferențe, previzualizarea aranjării automate, călătoria în timp, caseta de dialog Export image, caseta de dialog Map Columns, configuratorul de teme, selectorul Display Language, selectorul de culori și un meniu contextual deschis.
Comanda Toggle Explorer închide din nou exploratorul cât timp acesta este deschis în fila ERD și nu este ascuns de modul Zen, la fel ca butonul Explorer din bara de instrumente. Cu căutarea rapidă, panoul Proprietăți tabel, configuratorul de teme, selectorul Display Language, caseta de dialog Export image sau caseta de dialog Map Columns deschise, închide în schimb ce este deschis și mută focusul tastaturii în câmpul de căutare al exploratorului.
Comanda Toggle Explorer nu are niciun efect cât timp se editează o celulă, o notă sau numele unui grup de tabele. Cât timp este deschis vizualizatorul de diferențe, previzualizarea aranjării automate sau călătoria în timp, comanda își lasă tasta browserului sau aplicației gazdă (consultați Bara de căutare a browserului).
În fila ERD, comanda Stop încheie editarea în curs a unei celule sau a unei note, închide editorul de nume al unui grup de tabele fără a redenumi grupul sau anulează o relație ori un grup New Table Group aflat în curs de trasare și lasă selecția neschimbată. Dacă niciuna dintre acestea nu este deschisă, deselectează tot, scoate focusul de pe celula activă și, la aceeași apăsare, închide un selector de culori deschis. Un configurator de teme sau un selector Display Language deschis se închide la aceeași apăsare în ambele cazuri.
Un explorator, un configurator de teme sau un selector Display Language deschis nu suspendă niciuna dintre comenzile rapide de pe pânză. Comanda Stop nu închide niciodată exploratorul. Pentru ce fac Stop și celelalte taste în explorator, consultați Taste în explorator, iar pentru selector, consultați Alegerea unei limbi.
Comanda Delete Selection elimină fiecare tabel, notă și grup de tabele selectat sau, când este selectat un singur tabel împreună cu unele dintre coloanele sale și zoomul depășește 70%, acele coloane (consultați Ștergerea tabelelor și notelor). Comanda Remove Table, Memo elimină și grupurile de tabele selectate.
Comanda Add Table Group pornește trasarea unui grup New Table Group, la fel ca butonul New Table Group din bara de instrumente a pânzei, iar o a doua apăsare anulează trasarea. Comanda Group Selected Tables constă în două apăsări fără tastă de modificare, T apoi G, la cel mult o secundă după T. Ea pune tabelele selectate într-un grup nou și îi deschide editorul de nume, la fel ca elementul Group selected tables din meniul contextual al unui tabel, și nu are niciun efect când nu este selectat niciun tabel (consultați Gruparea tabelelor selectate). Niciuna dintre ele nu are vreun efect într-un editor doar în citire sau cât timp grupurile sunt ascunse.
Comenzile Zoom In, Zoom Out și Zoom Reset modifică zoomul și în fila Vizualizare, atât în modul Graph, cât și în Flow, cu excepția cazului în care este deschisă căutarea rapidă.
În fila Vizualizare, comanda Stop închide și meniul de afișare a rândurilor și anulează o aranjare în modul Flux care încă rulează; nu lărgește o vizualizare restrânsă cu Focus on this table.
Comanda Focus on this table deschide fila Vizualizare în modul Flow, restrânsă la tabelele selectate și la fiecare tabel aflat la o relație distanță, și nu are niciun efect când nu este selectat niciun tabel (consultați Focalizarea pe tabele).
Comenzile Select All Table, Memo, Hand Tool, Delete Selection și Group Selected Tables lasă loc cursorului de text: cât timp editați o celulă sau o notă ori tastați într-un câmp de text, de exemplu câmpul Găsire al exploratorului, Ctrl + A (Windows/Linux) sau ⌘ + A (Mac) selectează textul, Space tastează un spațiu, Delete și Backspace șterg text, iar T apoi G tastează cele două litere.
Copierea și lipirea folosesc combinațiile proprii ale browserului, Ctrl + C și Ctrl + V (Windows/Linux) sau ⌘ + C și ⌘ + V (Mac), așa că nu apar în această listă (consultați Editarea tabelelor).
Combinațiile de taste nu pot fi modificate din această filă.
O aplicație gazdă care încorporează editorul le reasociază cu setKeyBindingMap, cu excepția comenzilor Editing, Stop, Undo, Redo, Zoom In, Zoom Out și Zoom Reset, care sunt fixe.
Fila Shortcuts listează atunci combinațiile aplicației gazdă: o comandă pe care gazda nu o reasociază își păstrează combinația implicită, iar una pe care gazda nu o asociază niciunei taste nu afișează niciuna.
În Obsidian, aceste taste ajung la editor de fiecare dată când fila Obsidian a diagramei este activă, chiar și acolo unde o comandă rapidă din Obsidian folosește aceeași tastă, de exemplu Alt + Enter, Ctrl + K și Ctrl + F (Windows/Linux) sau ⌥ + Enter, ⌘ + K și ⌘ + F (Mac). Toate celelalte comenzi rapide din Obsidian funcționează în continuare acolo. Pentru Ctrl + F sau ⌘ + F, consultați Bara de căutare a browserului.
