Vizualizare

Afișează întregul document dintr-o privire, în unul dintre cele două moduri:

• Graph, un graf bazat pe forțe cu toate tabelele, coloanele lor și relațiile dintre ele (consultați Modul Graf).
• Flow, fiecare tabel desenat ca un card și aranjat de-a lungul relațiilor sale (consultați Modul Flux).

Deschideți-o din fila Visualization din bara de instrumente de sus sau din căutarea rapidă, sub comanda Tab.
Din fila ERD, Alt + F (Windows/Linux) sau ⌥ + F (Mac) și elementul Focus on this table din meniul contextual al tabelului o deschid direct în Flow, restrânsă la tabelele pe care le-ați ales și la tabelele aflate la o relație distanță (consultați Focalizarea pe tabele).

Comutați între moduri cu butoanele Graph și Flow din capătul din stânga al barei de instrumente.
Un editor deschis recent pornește în Graph. Modul pe care îl alegeți se păstrează cât timp editorul este deschis, chiar dacă vizitați alte file, dar nu se salvează în document.

Bara de instrumente

O bară de instrumente plutește deasupra mijlocului marginii de jos a filei. De la stânga la dreapta:

• Graph și Flow, cu modul curent evidențiat.
• Zoom out, nivelul de zoom curent ca procent, de exemplu 100%, și Zoom in. Fiecare apăsare modifică zoomul cu 4 puncte procentuale, păstrând mijlocul ecranului pe loc. Procentul arată zoomul modului în care vă aflați, iar un clic pe el readuce acel zoom la 100%.
• Fit, care aduce în zona de vizualizare tot ce afișează modul: toate nodurile în Graph, toate cardurile în Flow.
• Tidy Up, doar în Flow, care aranjează din nou cardurile (consultați Cum se plasează cardurile în Flux).
• Meniul de afișare a rândurilor, doar în Flow, etichetat cu opțiunea curentă (consultați Afișare rânduri).
• Show all, doar în Flow și doar cât timp vizualizarea este restrânsă, care revine la întreaga diagramă (consultați Focalizarea pe tabele).
• Busola Go to content, care se adaugă la capătul barei de instrumente doar cât timp niciun nod sau card nu se află pe ecran. Afișează o săgeată îndreptată spre cel mai apropiat nod sau card și distanța până la acesta, de exemplu 1.2k. Faceți clic pe ea pentru a centra acel nod sau card fără a schimba zoomul.

Butoanele de zoom își indică comenzile rapide în sfaturile ecran, de exemplu Zoom in (Ctrl + Plus) (Windows/Linux) sau Zoom in (⌘ + Plus) (Mac).
Ctrl + Plus și Ctrl + Minus (Windows/Linux) sau ⌘ + Plus și ⌘ + Minus (Mac) modifică zoomul în trepte, ca butoanele, în oricare dintre moduri, iar Ctrl + 0 (Windows/Linux) sau ⌘ + 0 (Mac) revine direct la 100%.
Un clic pe procent are același efect ca Ctrl + 0 (Windows/Linux) sau ⌘ + 0 (Mac), combinație pe care o indică în sfatul ecran. Comenzile rapide nu au niciun efect cât timp căutarea rapidă este deschisă.

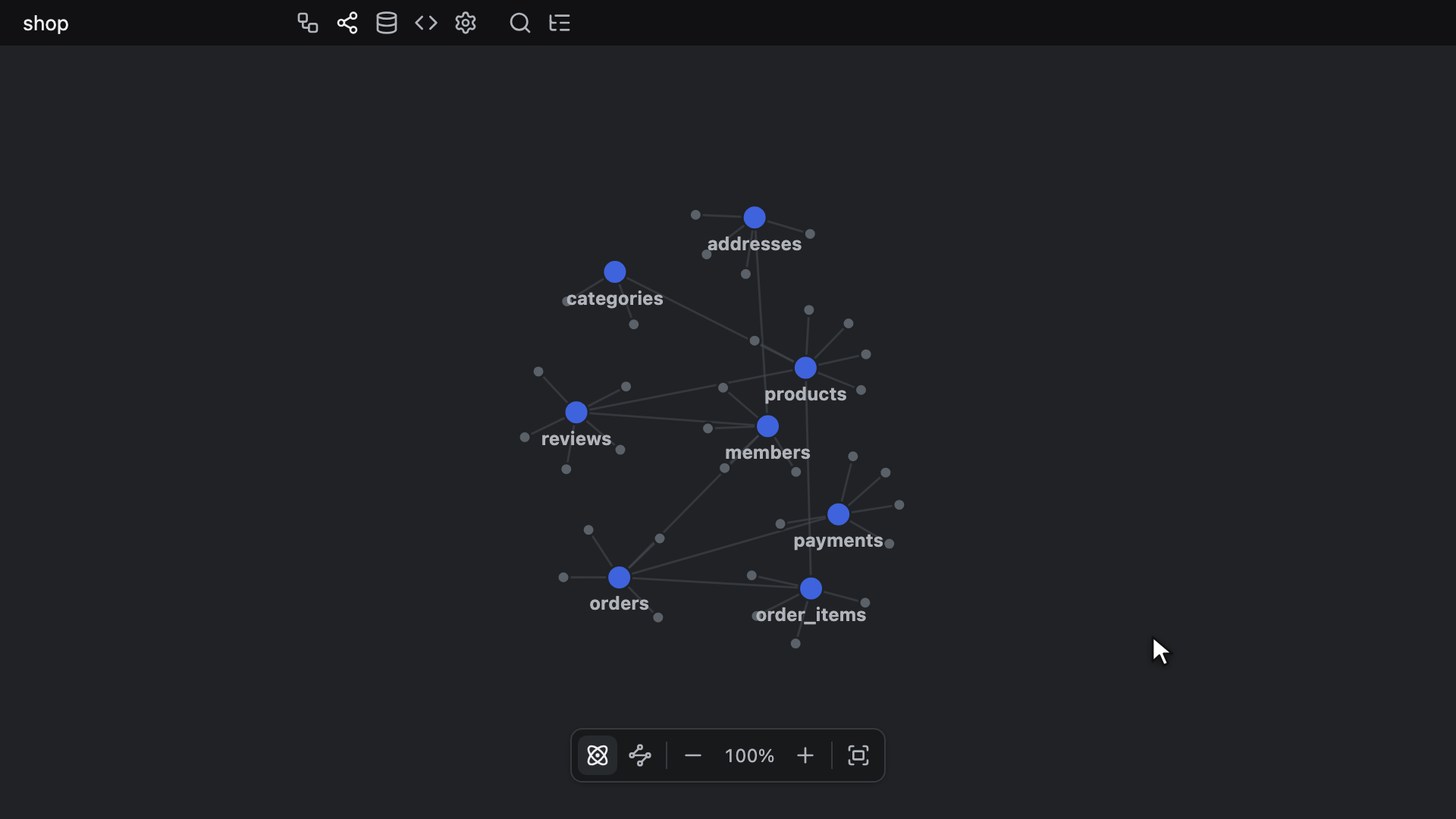

Modul Graf

Desenează întregul document ca un graf bazat pe forțe, astfel încât puteți vedea dintr-o privire cum se leagă tabelele între ele și care dintre ele se află în centrul unui domeniu.

Citirea grafului

Fiecare tabel și fiecare coloană este un nod, iar cele două tipuri sunt desenate în culori diferite. Notele și grupurile de tabele nu sunt desenate.
Fiecare nod de coloană este legat de tabelul căruia îi aparține, iar două tabele unite printr-o relație sunt legate între ele.
Tabelele unite prin mai multe relații în aceeași direcție sunt legate o singură dată, iar o relație care pornește și se termină în același tabel nu desenează nicio legătură.

Numele tabelelor apar pe graf pe măsură ce măriți, devenind treptat vizibile între 50% și 100%, iar un nume mai lung de 15 caractere este trunchiat. Nodurile de coloană nu au etichetă la niciun nivel de zoom.

Deplasarea în graf

Rotița mouse-ului aplică zoom în jurul punctului aflat sub indicator, de la 10% la 400%.
Ciupirea pe trackpad aplică zoom în același mod, iar două degete pe un ecran tactil aplică zoom în jurul punctului dintre ele și deplasează vizualizarea pe măsură ce se mișcă.
Glisați fundalul pentru a deplasa vizualizarea sau glisați cu butonul din mijloc al mouse-ului de oriunde, inclusiv de pe un nod, ca pe pânza ERD. O glisare cu butonul din mijloc doar deplasează vizualizarea: nu trage niciodată un nod.

În schimb, butoanele de zoom din bara de instrumente și comenzile rapide de zoom mențin mijlocul ecranului pe loc, în același interval, iar Fit aduce toate nodurile în zona de vizualizare.

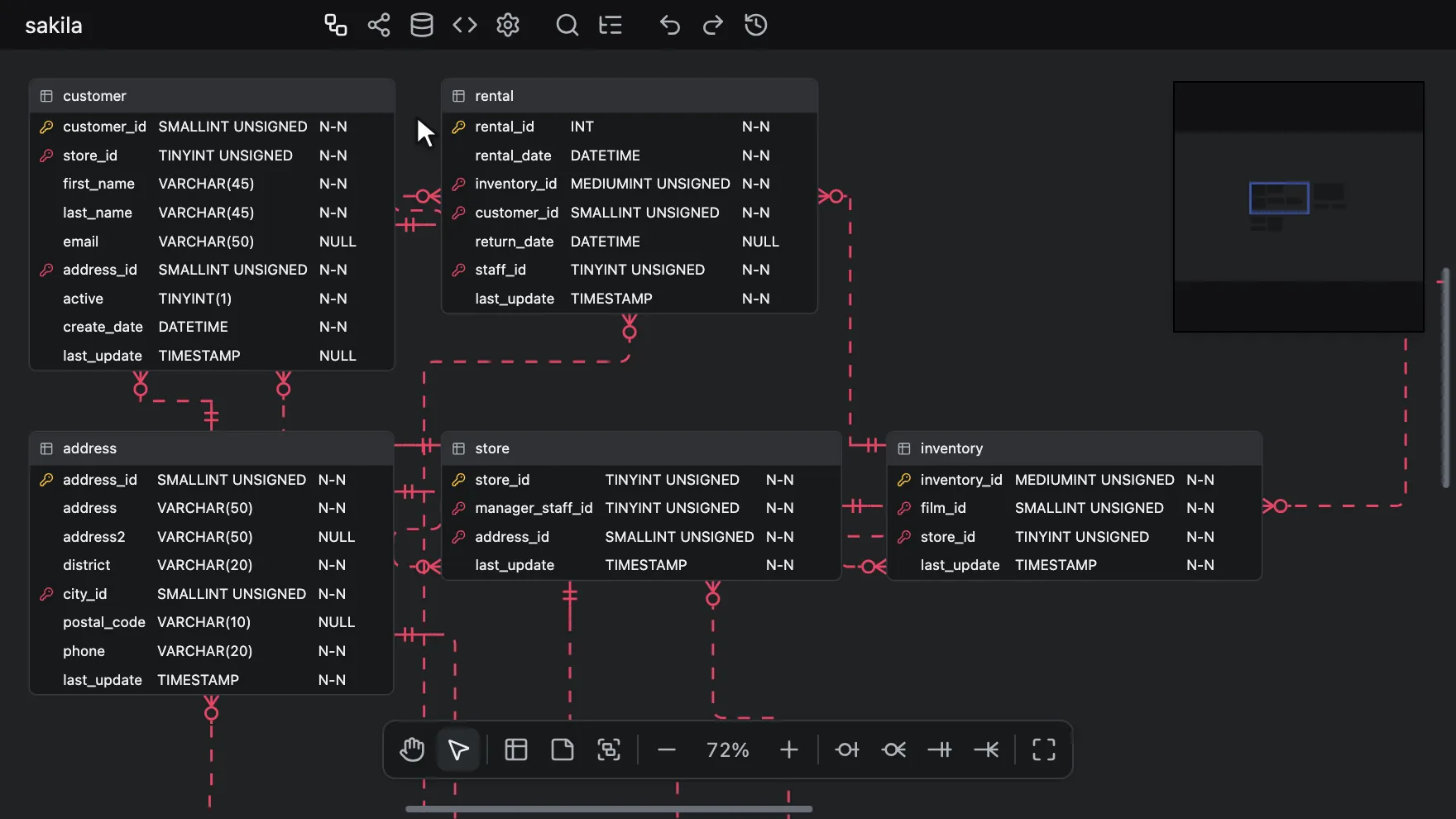

Previzualizare la trecerea indicatorului

Treceți cu indicatorul peste un nod de tabel pentru a previzualiza acel tabel, lângă cursor.
Trecerea indicatorului peste un nod de coloană doar desenează un inel în jurul lui; nu se deschide nicio previzualizare.

Previzualizarea afișează aceleași coloane ca pânza ERD, în aceeași ordine (consultați Opțiuni de afișare a tabelelor și Ajustarea ordinii coloanelor).
Cu opțiunea de afișare Alternate Key activată, fiecare coloană a unei chei alternative își poartă marcajul, de exemplu AK1.1, la capătul rândului, iar previzualizarea se lățește pentru acesta, așa cum se lățește tabelul de pe pânza ERD.
Spre deosebire de un tabel de pe pânza ERD, antetul previzualizării nu preia niciodată culoarea grupului tabelului.
Are doar rol de afișare și este ascunsă cât timp glisați un nod sau deplasați vizualizarea.

Evidențierea unei vecinătăți

Trecerea indicatorului peste un tabel îi evidențiază și vecinătatea: tabelul însuși, propriile coloane, tabelele cu care îl unesc relațiile sale în oricare direcție și legăturile dintre ele.
Toate celelalte elemente din graf se estompează, astfel încât ceea ce atinge tabelul iese în evidență.

Mutarea nodurilor

Glisați un nod cu butonul stâng al mouse-ului pentru a-l trage, împreună cu tot ce este legat de el, într-o nouă poziție.
Nodul rămâne fixat sub indicator cât timp îl țineți, iar aranjarea se pune din nou în mișcare în jurul lui.
Se stabilizează din nou când eliberați butonul: nimic nu rămâne fixat acolo unde l-ați lăsat.
O apăsare sau o glisare cu butonul drept pe un nod nici nu îl trage, nici nu deplasează vizualizarea.

Graful este un instantaneu

Graful este construit din document așa cum este în momentul în care deschideți această filă și este reconstruit de la zero de fiecare dată când reveniți la ea.
Trecerea din Flow la Graph îl reconstruiește de asemenea, iar fiecare reconstruire pornește din nou de la 100%.

Modul Flux

Desenează fiecare tabel ca un card și aranjează cardurile de-a lungul relațiilor lor. Notele și grupurile de tabele nu sunt desenate.
Nu este aranjarea Flow a funcției Aranjare automată, care mută chiar tabelele din fila ERD.

Fiecare card este desenat ca un tabel din fila ERD: culoarea tabelului de-a lungul marginii din stânga, o bandă de antet cu o pictogramă de tabel și numele tabelului, apoi rândurile cerute de afișarea rândurilor. Spre deosebire de un tabel din fila ERD, un card desenează și o linie între rânduri, iar antetul său nu preia niciodată culoarea grupului tabelului. Cardurile își păstrează acest aspect la orice nivel de zoom și nu se reduc niciodată la nume, așa cum se întâmplă cu tabelele din fila ERD la un zoom de 70% sau mai mic. Nimic de pe un card nu poate fi editat.

Un conector este o singură curbă lină de la un tabel la altul, desenată sub carduri, astfel încât poate trece prin spatele unui card. O relație a unui tabel cu el însuși se curbează în jurul colțului din dreapta sus al cardului, ca în fila ERD (consultați Rutarea conectorilor). Fiecare conector este desenat ca aceeași linie gri continuă, fie că relația este identificatoare sau nu, cu aceleași marcaje la capete ca în fila ERD (consultați Citirea unui conector). Modul Flux desenează conectorii chiar și atunci când opțiunea de afișare Relationship este dezactivată. Nu desenează niciodată etichetele D: și U: ale acțiunilor ON DELETE și ON UPDATE ale unei relații și nici nu afișează sfatul ecran care le explică, indiferent de starea opțiunii de afișare Referential Actions.

Pe întreaga diagramă, tabelele pe care nicio relație nu le unește cu alt tabel sunt adunate într-un singur bloc, în loc să fie împrăștiate printre celelalte.

Afișare rânduri

Meniul de afișare a rândurilor din bara de instrumente stabilește cât din fiecare card este desenat. Eticheta sa este opțiunea curentă, iar sfatul ecran arată, de exemplu, Row display: Name only.
Meniul se deschide deasupra barei de instrumente, cu o bifă lângă opțiunea curentă. Se închide când alegeți o opțiune, faceți din nou clic pe etichetă, faceți clic oriunde altundeva în editor, apăsați Escape sau treceți la Graph.

Afișare rânduri	Ce afișează fiecare card
Name only	Doar antetul.
Keys only	Coloanele cheie primară și cheie străină, plus orice altă coloană la care se termină o relație.
All fields	Toate coloanele.

Rândurile sunt listate în ordinea coloanelor tabelului. Fiecare rând afișează numele coloanei, precedat de pictograma cheii când coloana este cheie primară, cheie străină sau ambele, iar în dreapta tipul de date, care apare doar cât timp cardul este evidențiat.
Nu se desenează nicio altă celulă și niciun marcaj de cheie alternativă, iar nici Opțiuni de afișare a tabelelor, nici Ajustarea ordinii coloanelor, care ordonează celulele dintr-un rând, nu se aplică cardurilor.

Când modul Flux se deschide prima dată, pornește cu Name only sau cu Keys only dacă a fost deschis prin focalizarea pe tabele. După aceea, afișarea rândurilor se schimbă doar când alegeți alta, iar restrângerea sau lărgirea vizualizării o păstrează.
Schimbarea afișării rândurilor redimensionează cardurile, așa că modul Flux le aranjează din nou și le încadrează în ecran.

Deplasarea în Flux

Rotița mouse-ului deplasează vizualizarea, iar Shift + Wheel o deplasează lateral. Ctrl + Wheel (Windows/Linux) sau ⌘ + Wheel (Mac) aplică zoom, păstrând mijlocul ecranului pe loc.
Ciupirea pe trackpad aplică zoom în jurul punctului în care ciupiți, iar două degete pe un ecran tactil aplică zoom în jurul punctului dintre ele și deplasează vizualizarea pe măsură ce se mișcă.
Glisați fundalul pentru a deplasa vizualizarea sau glisați cu butonul din mijloc al mouse-ului de oriunde, inclusiv de pe un card. O glisare cu butonul din mijloc doar deplasează vizualizarea și lasă selecția neschimbată. Deplasarea nu are limite, ca pe pânza ERD.
Zoomul variază de la 10% la 150%. Modul Flux are propriul zoom și propria poziție a vizualizării, separate de cele ale filei ERD, și niciunul dintre ele nu se salvează în document.

O apăsare pe fundal deselectează tot, iar Ctrl + drag (Windows/Linux) sau ⌘ + drag (Mac) pe fundal trasează o casetă de selecție.
Modul Flux nu are minihartă și nici bare de derulare. Când, după o deplasare, niciun card nu mai este pe ecran, folosiți busola Go to content din bara de instrumente.

Evidențierea tabelelor înrudite

Treceți cu indicatorul peste un card pentru a evidenția cardul, tabelele aflate la o relație distanță de el și conectorii care îl unesc cu acele tabele. Un conector între două dintre acele tabele rămâne neevidențiat.
Un card evidențiat primește o bordură și o strălucire în culoarea de accent, tipurile sale de date devin treptat vizibile, iar rândurile sale la care se termină o relație sunt nuanțate. Un conector evidențiat capătă culoarea de accent.
Nimic altceva nu se estompează, spre deosebire de modul Graf, și nimic nu este evidențiat cât timp indicatorul nu se află peste niciun card și niciun card nu este fixat.

Faceți clic pe un card pentru a-i fixa evidențierea, astfel încât rămâne evidențiat când indicatorul se mută mai departe. Faceți din nou clic pe același card sau faceți clic pe fundal pentru a-l elibera; un clic pe alt card mută fixarea pe acesta. Cardul de sub indicator și cardul fixat sunt evidențiate împreună.
Glisarea, Ctrl + click (Windows/Linux) sau ⌘ + click (Mac), deplasarea vizualizării și butoanele cardurilor nici nu fixează, nici nu eliberează un card.

Particulele circulă de-a lungul fiecărui conector evidențiat, de la capătul tabelului părinte, unde se află cheia primară, la capătul tabelului copil. Când sunt evidențiați simultan peste 60 de conectori, particulele se opresc, iar evidențierea rămâne.

Butoanele cardurilor

Cât timp indicatorul se află peste un card, la capătul din dreapta al antetului său apar două butoane cu pictograme, niciunul cu sfat ecran:

• Pictograma cu puncte de traseu, aceeași pe care o afișează butonul Flow, restrânge modul Flux la acel tabel și la tabelele aflate la o relație distanță (consultați Focalizarea pe tabele).
• Pictograma de link extern trece la fila ERD, selectează doar acel tabel, îl aduce în prim-plan și mută celula activă pe numele lui, cu excepția cazului în care o celulă a acelui tabel este deja activă. Pânza derulează până la tabel doar dacă acesta nu este deja bine vizibil (consultați Unde ajunge un salt). Nu începe și nu finalizează niciodată o relație în curs de trasare.

O apăsare pe oricare dintre butoane este preluată doar de buton: spre deosebire de o apăsare în altă parte a cardului, nu selectează cardul și nu îl aduce în prim-plan. Prin urmare, butonul cu puncte de traseu păstrează selecția pe care o aveați; butonul de link extern selectează tabelul doar ca parte a trecerii la fila ERD. Oricare dintre butoane se acționează doar cu un clic stânga.

Mutarea cardurilor

Glisați un card cu butonul stâng al mouse-ului, apucându-l de orice parte în afară de cele două butoane ale cardului; o glisare cu butonul drept nu mută nimic.
O apăsare pe un card îl selectează, Ctrl + click (Windows/Linux) sau ⌘ + click (Mac) îl adaugă la selecție, iar glisarea unui card selectat mută toate cardurile selectate. Selecția este aceeași cu cea din fila ERD, așa că ceea ce selectați aici rămâne selectat când reveniți.

Un card se mută doar în Flux: tabelul său rămâne pe loc în fila ERD.
Un card mutat rămâne pe loc la deplasarea vizualizării, la zoom și la Fit. Revine acolo unde l-a plasat aranjarea atunci când părăsiți fila sau treceți la Graph și reveniți, precum și atunci când Show all revine la o aranjare a întregii diagrame pe care modul Flux o are deja. O aranjare nouă îl plasează din nou, ținând cont de locul în care l-ați lăsat (consultați Cum se plasează cardurile în Flux).

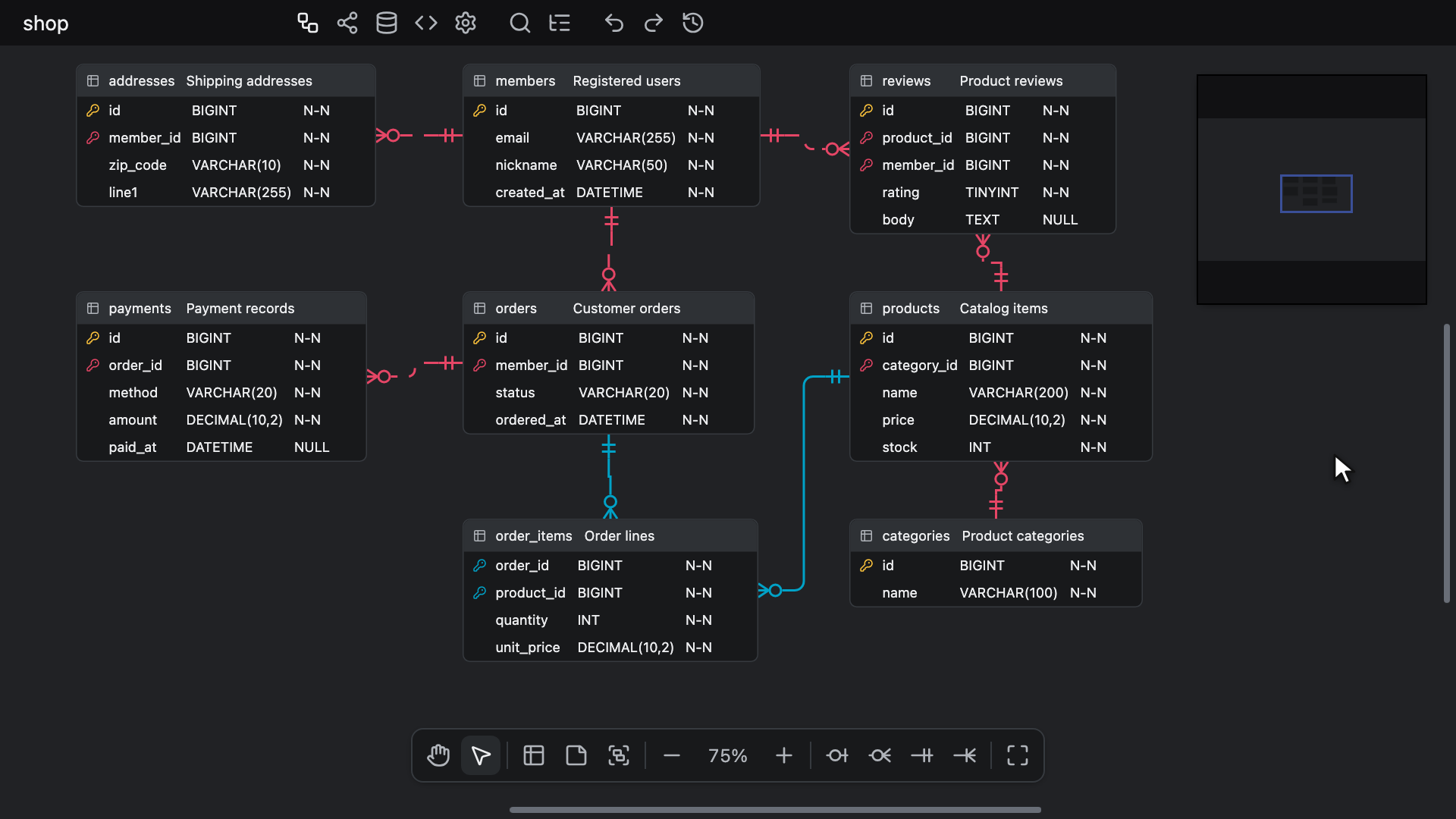

Focalizarea pe tabele

În fila ERD, selectați unul sau mai multe tabele și apăsați Alt + F (Windows/Linux) sau ⌥ + F (Mac) ori faceți clic dreapta pe un tabel și alegeți Focus on this table.
Fila Vizualizare se deschide în Flow, restrânsă la acele tabele și la toate tabelele aflate la o relație distanță de oricare dintre ele, în oricare direcție. Sunt desenați doar conectorii dintre tabelele afișate.

Când tabelul pe care faceți clic dreapta este unul dintre mai multe tabele selectate, elementul se numește Focus on selected tables și focalizează întreaga selecție. Un clic dreapta pe un tabel din afara selecției focalizează doar acel tabel.
Alt + F preia tabelele selectate și lasă deoparte notele și grupurile de tabele. Fără niciun tabel selectat nu are niciun efect, chiar dacă un grup este selectat: alegeți mai întâi Select tables din meniul contextual al grupului (consultați Selectarea grupurilor).
Combinația este ignorată cât timp se editează o celulă, o notă sau numele unui grup, cât timp focusul tastaturii este în explorator ori cât timp este deschisă căutarea rapidă, panoul Proprietăți tabel, vizualizatorul de diferențe, previzualizarea aranjării automate, călătoria în timp, caseta de dialog Export image sau Map Columns.

În Flux, butonul cardului cu puncte de traseu restrânge vizualizarea în același mod, la acel singur tabel. Show all din bara de instrumente revine la întreaga diagramă.
O vizualizare restrânsă este aranjată separat și încadrată în ecran. Rămâne restrânsă când părăsiți fila sau treceți la Graph și reveniți, iar Escape nu o lărgește.

Cum se plasează cardurile în Flux

Prima dată când este afișat modul Flow, tabelele pe care le afișează sunt aranjate în afara firului principal, iar rezultatul este încadrat în ecran.
Aranjarea se păstrează cât timp editorul este deschis. Dacă părăsiți fila sau treceți la Graph și reveniți, modul Flux o refolosește, cu zoomul și poziția vizualizării așa cum le-ați lăsat.
Modul Flux păstrează o aranjare pentru întreaga diagramă și una pentru vizualizarea restrânsă, așa că Show all revine la aranjarea întregii diagrame și o încadrează în ecran fără a o recalcula, atâta timp cât nu s-a schimbat nimic din ceea ce a stat la baza acelei aranjări.

Modul Flux aranjează din nou cardurile când:

• Apăsați Tidy Up. Rezultatul este încadrat în ecran.
• Schimbați afișarea rândurilor sau restrângeți vizualizarea la alte tabele. Rezultatul este încadrat în ecran.
• Se adaugă sau se elimină tabele ori relații: în fila ERD cât timp sunteți în altă parte, caz în care modificările sunt preluate la revenire, sau de către un colaborator cât timp sunteți în Flux. Zoomul și poziția vizualizării rămân neschimbate.

Fiecare aranjare ține cont de pozițiile curente ale cardurilor, așa că Tidy Up nu restabilește neapărat o dispunere anterioară.
O modificare care doar redimensionează un card, de exemplu redenumirea unui tabel sau adăugarea unei coloane, nu aranjează din nou cardurile. Apăsați Tidy Up dacă unele carduri ajung să se suprapună.

O aranjare care durează mai mult de 6 secunde afișează mesajul Placing tables, cu un indicator de încărcare și butonul Cancel.
Cancel sau apăsarea tastei Escape în orice moment cât timp rulează aranjarea o abandonează; Tidy Up sau revenirea la Flow o solicită din nou.
Dacă o aranjare eșuează – gazda nu rulează niciun worker partajat, workerul nu pornește sau nicio aranjare nu este returnată în 60 de secunde –, modul Flux afișează mesajul Could not place tables cu un semn de avertizare, iar Tidy Up încearcă din nou. Consultați Web Workers.
Modul Flux desenează doar tabelele plasate de ultima sa aranjare, atât pe întreaga diagramă, cât și într-o vizualizare restrânsă, așa că prima dată când este afișat este posibil să nu existe niciun card până când o aranjare reușește.
Ori de câte ori modul Flux aranjează din nou cardurile, de exemplu când restrângeți vizualizarea la alte tabele, dispunerea anterioară rămâne pe ecran până la sosirea noii aranjări și rămâne acolo dacă acea aranjare este anulată sau eșuează.

Când întregul document este înlocuit, de exemplu prin importarea unui fișier, aranjările, focalizarea, afișarea rândurilor, zoomul și poziția vizualizării din modul Flux sunt eliminate, iar data viitoare când deschideți modul Flux, acesta pornește de la zero, ca prima dată: pe întreaga diagramă sau restrâns, dacă îl deschideți prin focalizarea pe tabele.

Modul Flux nu modifică niciodată documentul

Modul Flux doar citește diagrama. Zoomul, deplasarea vizualizării, mutarea cardurilor, Tidy Up, afișarea rândurilor, fixările și focalizarea nu adaugă nimic în istoricul anulărilor.
Nici în diagramă nu modifică nimic. O apăsare pe un card aduce totuși tabelul său în prim-plan, la fel ca un clic pe un tabel din fila ERD, așa că acesta este în prim-plan și acolo, dar ordinea de suprapunere nu se salvează (consultați Mutarea mai multor tabele). La fel, modul Graph lasă diagrama neatinsă.
O apăsare pe un card nu adaugă niciodată o relație. Dacă ați părăsit fila ERD în timp ce trasați una, o apăsare pe un card alege tabelul acestuia ca punct de pornire dacă încă nu a fost ales niciunul și, în caz contrar, încheie trasarea.
Butonul cardului cu link extern merge mai departe, deoarece vă scoate din Flux: când fila ERD trebuie să deruleze până la tabel, această derulare este înregistrată ca orice altă schimbare a poziției vizualizării.

Editările colaboratorilor ajung în continuare în diagramă cât timp sunteți în Flux, iar cardurile urmează tabelele și relațiile pe care aceștia le adaugă sau le elimină (consultați Cum se plasează cardurile în Flux).
Inelele lor de selecție și de focus sunt desenate pe carduri, dar cursoarele și casetele lor de selecție nu (consultați Editare colaborativă).

Ambele moduri, inclusiv focalizarea, funcționează și într-un editor cu atributul readonly.
