可视化
以两种模式之一展示整个文档，让它一目了然：
从顶部工具栏的 Visualization 标签页打开，也可以在快速搜索的 Tab 中打开。
在 ERD 标签页中，Alt + F (Windows/Linux) 或 ⌥ + F (Mac) 以及表右键菜单中的 Focus on this table 条目会直接以 Flow 打开它，范围缩小到你选取的表以及与它们相隔一条关系的表，参见聚焦于表。
通过工具栏左端的 Graph 与 Flow 按钮切换模式。
新打开的编辑器从 Graph 开始。所选的模式在编辑器打开期间一直保持，切换到其他标签页再回来也不会改变，但不会保存到文档中。
工具栏
标签页底部边缘的中间浮着一个工具栏，从左到右依次为：
Graph与Flow，当前模式会高亮显示。Previous table与Next table，仅在Flow中出现：一个向左的箭头和一个向右的箭头，用于在 Flow 先后缩小到的表之间后退和前进，参见上一个表与下一个表。朝某个方向没有可前往的步骤时，对应的按钮会变暗显示。Zoom out、以百分比表示的当前缩放（例如100%）以及Zoom in。每按一次，缩放变化 4 个百分点，并保持屏幕中心不变。百分比显示的是当前所在模式的缩放，点击它会把该缩放恢复为100%。Fit，将该模式显示的全部内容纳入视野：在Graph中是所有节点，在Flow中是所有卡片。Tidy Up，仅在Flow中出现，用于重新排布卡片，参见 Flow 的排布方式。- 行显示菜单，仅在
Flow中出现，以当前选项作为标签，参见行显示。 Name View列表，仅在Flow中出现，以当前的显示方式作为标签，参见卡片上的名称。Show all，仅在Flow中且仅在视图范围缩小期间出现，用于回到整张图，参见聚焦于表。Go to content指南针，仅在屏幕上没有任何节点或卡片时才会出现在工具栏末尾。它用箭头指向最近的节点或卡片，并显示距离，例如1.2k。点击它即可在不改变缩放的情况下把该节点或卡片移到屏幕中央。
缩放按钮和两个箭头会在提示中标出自己的快捷键，例如 Zoom in (Ctrl + Plus) (Windows/Linux) 或 Zoom in (⌘ + Plus) (Mac)，以及 Previous table (Ctrl + Z) (Windows/Linux) 或 Previous table (⌘ + Z) (Mac)。
在两种模式下，Ctrl + Plus 与 Ctrl + Minus (Windows/Linux) 或 ⌘ + Plus 与 ⌘ + Minus (Mac) 都会像按钮一样逐级缩放，Ctrl + 0 (Windows/Linux) 或 ⌘ + 0 (Mac) 则直接回到 100%。在 Flow 中，Ctrl + Z 与 Ctrl + Shift + Z (Windows/Linux) 或 ⌘ + Z 与 ⌘ + Shift + Z (Mac) 会像两个箭头一样后退和前进。
点击百分比的效果与 Ctrl + 0 (Windows/Linux) 或 ⌘ + 0 (Mac) 相同，它的提示中也会标出该快捷键。在快速搜索打开期间，这些快捷键不起作用。
Graph 模式
将整个文档绘制为力导向图，从而一眼看清表与表之间的关系，以及哪些表处于领域的核心位置。
图的解读
每个表和每个列都是一个节点，两类节点以不同颜色绘制。备注与表分组不会被绘制。
每个列节点与其所属的表相连，通过关系连接的两个表之间也会相连。
在同一方向上存在多条关系的表之间只连接一次，起点和终点为同一个表的关系不会绘制连线。
放大时图上会浮现表名，在 50% 到 100% 之间逐渐显现，超过 15 个字符的名称会被截断。列节点在任何缩放级别下都不带标签。
这些标签遵循名称显示，参见画布之外。在 Both Names 下，标签会把逻辑名放在一行，把名称放在其下一行，每一行各自截断。
浏览图
滚轮以指针所指的位置为中心缩放，范围为 10% ~ 400%。
触控板上的捏合手势也以同样的方式缩放；触摸屏上的两根手指则以两指之间的位置为中心缩放，并随手指的移动平移。
拖动背景即可平移，也可以按住鼠标中键从任意位置拖动（包括节点上），与 ERD 画布上相同。中键拖动只会平移：它永远不会拉动节点。
工具栏上的缩放按钮和缩放快捷键则会保持屏幕中心不动，缩放范围相同，Fit 会将所有节点纳入视野。
悬停预览
将鼠标悬停在表节点上，可在光标旁预览该表。
悬停在列节点上时，只会在它周围绘制一个圆环，不会打开预览。
预览中显示的列和单元格与 ERD 画布相同，顺序也相同，所显示的名称也与画布在你当前的名称显示下相同，参见表显示选项、调整列顺序和名称显示。
开启 Alternate Key 显示选项后，备用键的每一列都会在行的最后带上其标记，例如 AK1.1，预览也会像 ERD 画布上的表那样为此加宽。
与 ERD 画布上的表不同，它的表头永远不会显示该表所属分组的颜色，它的名称也永远不会带有词典的检查在画布上添加的标记。
预览仅用于显示，并且在拖动节点或平移时会隐藏。
点亮邻域
将鼠标悬停在某个表上时，它的邻域也会一并点亮：表本身、它自己的列、通过关系与它相连的表（两个方向都算），以及它们之间的连线。
图上其余部分会淡出，于是这个表所触及的范围一目了然。
移动节点
用鼠标左键拖动节点，可以将它以及与之相连的所有节点带到新的位置。
按住期间节点会被固定在指针上，周围的布局也会重新活跃起来。
松开后布局会重新稳定下来，节点不会固定在放开的位置。
在节点上用右键按下或右键拖动，既不会拉动它，也不会平移。
图是快照
图基于打开该标签页时的文档内容生成，每次重新进入都会从头重新生成。
从 Flow 切换到 Graph 时同样会重新生成，并且每次重新生成都会从 100% 开始。
Flow 模式
将每个表绘制为一张卡片，并沿着关系排布这些卡片。备注与表分组不会被绘制。
它不是自动布局中的 Flow 布局，后者移动的是 ERD 标签页上的表本身。
每张卡片的绘制方式与 ERD 标签页上的表相同：左侧边缘是表的颜色，顶部是带有表图标和按名称显示显示的表名称的标题栏，下方是其行显示所要求的行。与 ERD 标签页上的表不同，卡片还会在行与行之间画线分隔，其标题栏也永远不会显示该表所属分组的颜色。卡片在任何缩放级别下都保持这一外观，不会像 ERD 标签页上的表那样在 70% 及以下折叠为名称。卡片上的任何内容都无法编辑。
连接线是从表到表的一条平滑曲线，绘制在卡片下方，因此可能从某张卡片背后穿过。指向自身的关系会以曲线绕过卡片的右上角，与 ERD 标签页上相同，参见连接线路径。无论是否为识别关系，所有连接线都绘制为同样的灰色实线，两端的符号与 ERD 标签页上的相同，参见读懂连接线。即使关闭了 Relationship 显示选项，Flow 也会绘制连接线。无论 Referential Actions 显示选项如何设置，它都不会绘制关系的 ON DELETE 与 ON UPDATE 操作的 D: 和 U: 标签，也不会显示将这些操作完整写出的提示。
在整张图中，没有通过关系与其他表相连的表会集中到一个区块中，而不会散落在其余表之间。
行显示
工具栏上的行显示菜单决定每张卡片绘制多少内容。它的标签就是当前选项，提示内容形如 Row display: Name only。
菜单在工具栏上方打开，当前选项旁带有勾选标记。选择一项、再次点击标签、点击编辑器中的其他任意位置、按 Escape 或切换到 Graph 时，菜单都会关闭。
| 行显示 | 每张卡片显示的内容 |
|---|---|
Name only | 仅标题栏。 |
Keys only | 主键列与外键列，以及关系所连接到的其他任何列。 |
All fields | 所有列。 |
行按表中列的顺序排列。每行显示列名，当该列是主键、外键或两者兼是时，列名前带有钥匙图标；右侧显示数据类型，无论卡片是否点亮。名称显示决定每行显示哪些名称，以及是否显示该列的域。
不会绘制其他单元格或备用键标记，表显示选项以及用于调整行内单元格顺序的调整列顺序都不适用于卡片。
Flow 首次打开时从 Name only 开始，如果是通过聚焦于表打开的，则从 Keys only 开始。此后只有在你选择其他选项时行显示才会改变，缩小或扩大视图范围时都会保持不变。
更改行显示会改变卡片的尺寸，因此 Flow 会重新排布卡片并使其适应屏幕。
卡片上的名称
卡片按名称显示来显示其表和列的名称，与 ERD 标签页绘制时所用的是同一个名称显示，参见名称显示。
在这里可以通过工具栏上的 Name View 列表切换它。该列表的按钮显示当前的显示方式，即 Physical Names、Logical Names 或 Both Names，其提示为 Name View。列表在工具栏上方打开，当前的显示方式旁带有勾选标记，关闭方式与行显示菜单相同。所做的选择会切换整个编辑器（包括 ERD 标签页），与在其他任何位置切换相同，参见切换显示方式。
卡片仅按名称显示来排布其单元格。任何显示选项都不会改变它们，包括 Domain：
| 名称显示 | 标题栏 | 每一行 |
|---|---|---|
Physical Names | 表名。 | 列名，然后是数据类型。 |
Logical Names | 表的逻辑名。 | 列的逻辑名，然后是其域的名称；没有域时则是其数据类型。 |
Both Names | 逻辑名，然后是以淡色显示的表名。 | 逻辑名、名称、域和数据类型。 |
逻辑名为空时，Logical Names 会在其位置变暗显示名称，名称也为空时则显示 table 或 column 占位文字；Both Names 则显示变暗的 logical 占位文字。在 Both Names 下，没有域的列会显示变暗的 domain 占位文字。
卡片永远不会带有词典的检查在 ERD 标签页上为名称添加的标记。
切换名称显示会改变卡片的尺寸，因此 Flow 会重新排布卡片，参见 Flow 的排布方式。
浏览 Flow
滚轮用于平移，Shift + Wheel 则是左右平移。Ctrl + Wheel (Windows/Linux) 或 ⌘ + Wheel (Mac) 用于缩放，并保持屏幕中心不变。
触控板上的捏合手势以捏合的位置为中心缩放；触摸屏上的两根手指则以两指之间的位置为中心缩放，并随手指的移动平移。
拖动背景即可平移，也可以按住鼠标中键从任意位置拖动（包括卡片上）。中键拖动只会平移，并保持选中状态不变。与 ERD 画布一样，平移没有边界。
缩放范围为 10% ~ 150%。Flow 拥有独立于 ERD 标签页的缩放与平移，两者都不会保存到文档中。
在背景上按下会清除选中状态，在背景上 Ctrl + drag (Windows/Linux) 或 ⌘ + drag (Mac) 则会绘制选择框。
Flow 没有小地图，也没有滚动条。如果平移之后屏幕上没有留下任何卡片，可以使用工具栏上的 Go to content 指南针。
点亮相关表
将鼠标悬停在卡片上，会点亮该卡片、与它相隔一条关系的表，以及将它与这些表相连的连接线。这些表彼此之间的连接线不会点亮。
点亮的卡片会带上强调色的边框和光晕，关系所连接到的行会被着色。点亮的连接线会变为强调色。
与 Graph 不同，其余部分不会淡出；没有悬停或固定的卡片时，则不会点亮任何内容。
点击卡片可以固定其点亮状态，指针移开后它仍保持点亮。再次点击同一张卡片或点击背景即可解除固定；点击另一张卡片则会把固定转移到那张卡片上。悬停的卡片与固定的卡片会同时点亮。
拖动、Ctrl + click (Windows/Linux) 或 ⌘ + click (Mac)、平移以及卡片按钮都不会固定或解除固定卡片。
每条点亮的连接线上都有粒子流动，从主键所在的父表一端流向子表一端。同时点亮的连接线超过 60 条时，粒子会停止，点亮状态则保持不变。
卡片按钮
指针位于卡片上方时，其标题栏右端会出现两个图标按钮，两者都没有提示：
- 航点图标（与
Flow按钮上的图标相同）会将 Flow 的范围缩小到该表以及与它相隔一条关系的表，参见聚焦于表。按一次Previous table即可回到 Flow 之前显示的内容，参见上一个表与下一个表。 - 外部链接图标会切换到 ERD 标签页，只选中该表并将其移到最前面，表名会获得焦点（在
Logical Names和Both Names下则是其逻辑名），除非焦点原本就在该表的某个单元格中。只有当该表没有显示得足够清楚时，画布才会滚动到它，参见跳转的落点。它永远不会开始或完成正在绘制的关系。
按下任一按钮都只作用于按钮本身：与按下卡片的其他部位不同，它不会选中卡片，也不会把它移到最前面。因此航点按钮会保留你原有的选中状态；外部链接按钮只是在切换到 ERD 标签页的过程中选中该表。两个按钮都只响应鼠标左键点击。
移动卡片
除两个卡片按钮之外，用鼠标左键拖动卡片的任意部位都可以移动它；右键拖动不会移动任何内容。
按下卡片会将其选中，Ctrl + click (Windows/Linux) 或 ⌘ + click (Mac) 会将其加入选中范围，拖动已选中的卡片会移动所有选中的卡片。这里的选中状态与 ERD 标签页共用，因此在这里选中的内容回到 ERD 标签页后仍处于选中状态。
卡片只在 Flow 中移动：它对应的表在 ERD 标签页上仍留在原处。
移动过的卡片在平移、缩放和 Fit 之后都会保持原位。离开该标签页或切换到 Graph 再回来时，以及 Show all 或一次后退或前进回到 Flow 已有的布局时，它会回到布局原先安排的位置。新的布局会重新放置它，并将你放下它的位置考虑在内，参见 Flow 的排布方式。

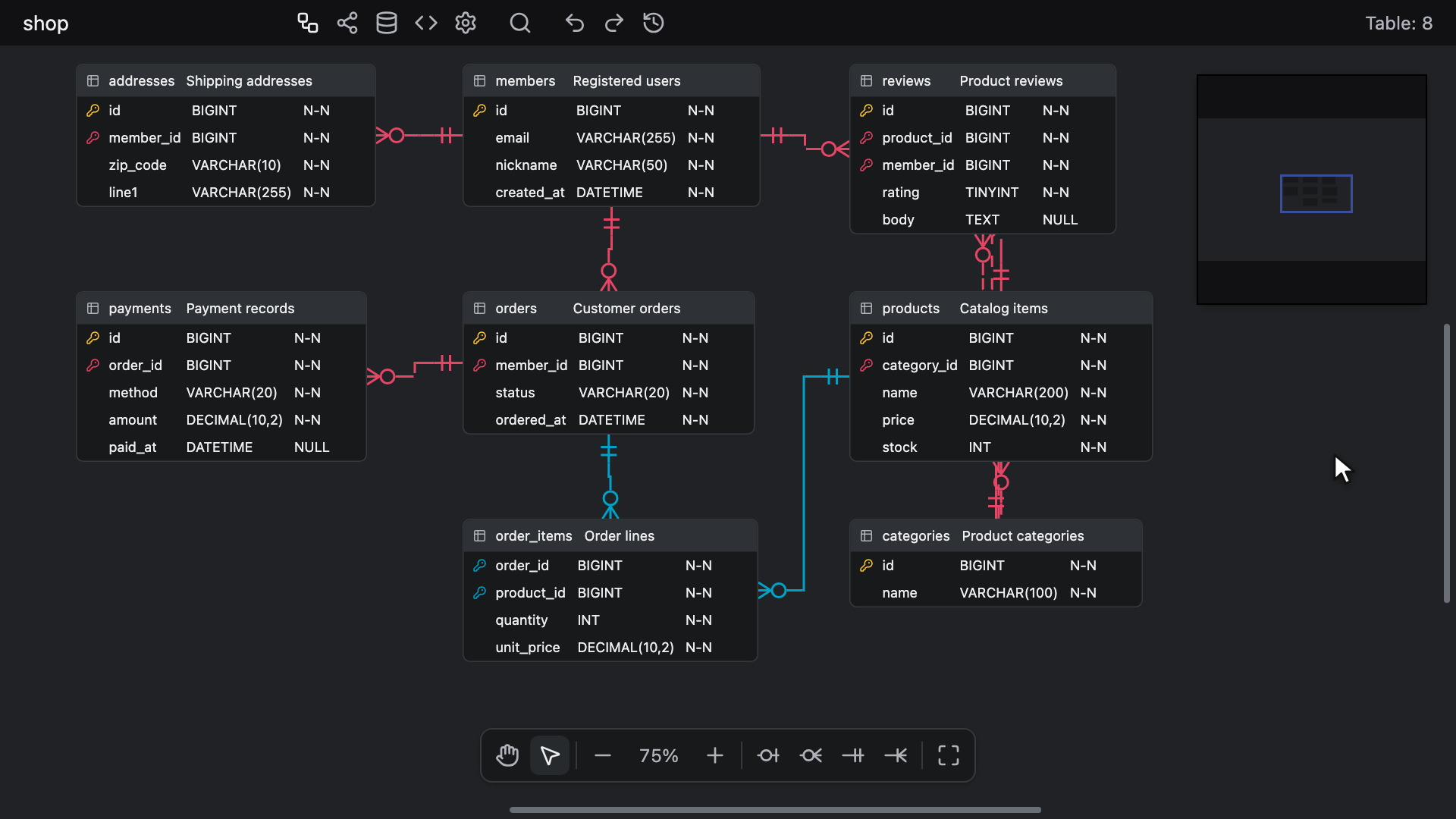

聚焦于表
在 ERD 标签页中选中一个或多个表后按 Alt + F (Windows/Linux) 或 ⌥ + F (Mac)，或者右键点击某个表并选择 Focus on this table。
Visualization 标签页会以 Flow 打开，范围缩小到这些表以及与其中任意一个表相隔一条关系的所有表（两个方向都算）。只会绘制所显示的表之间的连接线。
当右键点击的表是多个选中表之一时，该条目显示为 Focus on selected tables，并聚焦于整个选中范围。右键点击选中范围之外的表时，只聚焦于该表。
Alt + F 取用选中的表，不包括备注和表分组。没有选中任何表时它不起作用，即使选中了分组也是如此：请先在分组的右键菜单中选择 Select tables，参见选中分组。
在编辑单元格、备注或表分组的名称期间，键盘焦点位于资源管理器中时，或者快速搜索、表属性、Diff Viewer、自动布局预览、Time Travel、Export image 对话框或 Map Columns 打开期间，它都会被忽略。
在 Flow 内部，航点卡片按钮会以同样的方式缩小视图范围，只是针对那一个表。工具栏上的 Show all 会回到整张图。工具栏上的 Previous table 与 Next table 或其按键，会在 Flow 先后缩小到的范围之间后退和前进，参见上一个表与下一个表。
缩小范围后的视图会单独排布并适应屏幕。离开该标签页或切换到 Graph 再回来时，它仍保持缩小后的范围，Escape 也不会将其扩大。
上一个表与下一个表
Flow 会像浏览器的历史记录一样，记住它先后缩小到的范围。每当视图转到其他表时，无论是在 ERD 标签页中聚焦于表、使用航点卡片按钮，还是使用 Show all，之前显示的内容都会作为后退的一步保留下来，无论那是几个表还是整张图。
- 工具栏上的
Previous table会后退一步，Next table则会再次前进到Previous table离开的内容。 - 在
Flow中，Ctrl + Z(Windows/Linux) 或⌘ + Z(Mac) 会像Previous table一样后退，Ctrl + Shift + Z(Windows/Linux) 或⌘ + Shift + Z(Mac) 会像Next table一样前进。它们在那里永远不会撤回或重做对图的编辑。在Graph中以及快速搜索打开期间，它们不起作用。 - 后退之后缩小视图范围或按
Show all，会丢弃前进方向的步骤。再次聚焦于 Flow 当前已缩小到的完全相同的表，不会添加步骤，也不会丢弃任何步骤。 - 后退方向最多保留最近的 100 步，最早的一步会最先被丢弃。
每一步会显示其中仍在图中的表，以及与它们相隔一条关系的所有表，与聚焦相同。其中的表已全部被删除的步骤会被跳过并丢弃；会让 Flow 停在原处的步骤也是如此：即正好落在 Flow 当前已缩小到的那些表上，或在 Flow 已显示整张图时落在整张图上。
朝某个方向没有剩余的步骤时，对应的按钮会变暗显示，并且不起作用。Flow 首次打开时，无论显示的是整张图还是打开它的聚焦所指定的表，两个按钮都会变暗显示。Flow 打开过之后，再从 ERD 标签页进行聚焦时，会把你离开时 Flow 显示的内容保留为后退的一步。
每一步都会像聚焦一样排布并适应屏幕（参见 Flow 的排布方式），行显示保持不变。
这些步骤只属于 Flow。它们在编辑器打开期间一直保留，切换到其他标签页或 Graph 再回来也不会丢失，但不会保存到文档中，也不会发送给协作者，并且不会向 Undo 历史记录中添加任何内容。替换整个文档时，它们会与 Flow 的其余状态一起被丢弃。
在从右到左书写的显示语言中，工具栏保持原有顺序，两个箭头的作用则会互换，因此 Previous table 是向右的箭头。按键保持不变，参见从右到左书写的语言。
Flow 的排布方式
首次显示 Flow 时，它所显示的表会在主线程之外完成排布，结果会适应屏幕。
布局在编辑器打开期间一直保留。离开该标签页或切换到 Graph 再回来时，Flow 会重用该布局，缩放与平移也保持在你离开时的状态。
Flow 为整张图和最近一次缩小到的表各保留一份布局，因此只要生成整张图布局所依据的内容没有变化，Show all 就会回到该布局并使其适应屏幕，而无需重新计算。后退或前进到整张图或 Flow 最近一次缩小到的表时，也会以同样的方式重用相应的布局。
在以下情况下，Flow 会重新排布卡片：
- 按下
Tidy Up。结果会适应屏幕。 - 更改行显示、将视图范围缩小到其他表，或通过
Previous table或Next table转到其他表。结果会适应屏幕。 - 在
Name View列表中选择另一种显示方式。结果会适应屏幕。 - 添加或删除了表或关系，或切换了名称显示，无论是在你离开 Flow 期间进行的（回来时生效），还是你在 Flow 中时由协作者进行的。缩放与平移保持不变。
每次排布都会考虑卡片当前所在的位置，因此 Tidy Up 不一定能恢复之前的排列。
仅改变卡片尺寸的变更（例如重命名表、输入逻辑名或添加列）不会重新排布卡片。如果卡片最终相互重叠，请按 Tidy Up。
排布耗时超过 6 秒时，会显示 Placing tables 提示，并带有旋转的加载图标和 Cancel。
Cancel，或在排布进行期间随时按 Escape，都会丢弃这次排布；按 Tidy Up 或回到 Flow 时会再次请求排布。
如果排布失败（宿主环境不运行 shared worker、worker 启动失败，或 60 秒内没有返回布局），Flow 会显示带有警告标志的 Could not place tables 提示，按 Tidy Up 可以重试。参见 Web Worker。
无论是整张图还是缩小范围后的视图，Flow 都只绘制最近一次布局所放置的表，因此首次显示时，在排布成功之前可能一张卡片都没有。
每当 Flow 重新排布卡片（例如将视图范围缩小到其他表）时，之前的排列会一直留在屏幕上，直到新的布局完成；如果这次排布被取消或失败，之前的排列也会保持不变。
当整个文档被替换时（例如导入文件），Flow 的布局、聚焦、Previous table 与 Next table 的步骤、行显示、缩放和平移都会被丢弃，下次打开 Flow 时会像第一次那样重新开始：显示整张图，如果是通过聚焦于表打开的，则显示缩小后的范围。
Flow 从不编辑文档
Flow 只读取图。缩放、平移、移动卡片、Tidy Up、行显示、固定、聚焦，以及通过 Previous table 和 Next table 后退和前进，都不会向 Undo 历史记录中添加任何内容。
它们也不会改变图中的任何内容。按下卡片确实会把对应的表移到最前面，就像在 ERD 标签页上点击表一样，因此该表在 ERD 标签页上也会位于最前面，但叠放顺序不会被保存，参见移动多个表。Graph 同样不会改动图。
Name View 列表是一个例外，但仅限于 Name View 锁定关闭期间：此时所做的选择会切换图的名称显示，该名称显示会被保存，协作者也会随之切换。锁定开启时（默认如此），所做的选择只会改变你自己的屏幕。无论哪种情况，它都不会向 Undo 历史记录中添加任何内容。
按下卡片永远不会添加关系。如果你在绘制关系的过程中离开了 ERD 标签页，那么在尚未选取起点表时，按下卡片会将其表选为起点，否则会结束这次绘制。
外部链接卡片按钮则更进一步，因为它会把你带出 Flow：当 ERD 标签页需要滚动到该表时，这次滚动会像其他任何视图位置变化一样被记录。
你在 Flow 中时，协作者的编辑仍会反映到图上，卡片也会随他们添加或删除的表与关系而变化，参见 Flow 的排布方式。
他们的选中与焦点环形边框会绘制在卡片上，但他们的光标和选择框不会，参见协同编辑。
两种模式（包括聚焦以及后退和前进）在 readonly 编辑器中同样可用，Name View 列表也是如此，在那里它只会切换你自己的屏幕。
在只读编辑器的 ERD 标签页上，表菜单中只有 Table Properties，按下也不会选中任何表，因此请在从资源管理器或快速搜索跳转所选中的表上，用 Alt + F (Windows/Linux) 或 ⌥ + F (Mac) 聚焦。
