Visualisasi

Menampilkan seluruh dokumen dalam sekali lihat, dengan salah satu dari dua mode:

• Graph, graf berbasis gaya dari setiap tabel, kolomnya, dan hubungan di antaranya — lihat Mode Graf.
• Flow, setiap tabel digambar sebagai kartu dan ditata mengikuti hubungannya — lihat Mode Alur.

Buka Visualisasi dari tab Visualization di bilah alat bagian atas, atau dari Pencarian Cepat di bagian Tab.
Dari tab ERD, Alt + F (Windows/Linux) atau ⌥ + F (Mac) dan item menu konteks tabel Focus on this table langsung membukanya dalam Flow, dipersempit ke tabel yang Anda pilih dan tabel yang berjarak satu hubungan darinya — lihat Memfokuskan tabel.

Ganti mode dengan tombol Graph dan Flow di ujung kiri bilah alat.
Editor yang baru dibuka dimulai pada Graph. Mode yang Anda pilih tetap bertahan selama editor terbuka, termasuk saat Anda berpindah ke tab lain, tetapi tidak disimpan di dokumen.

Bilah alat

Sebuah bilah alat melayang di tengah tepi bawah tab. Dari kiri ke kanan:

• Graph dan Flow, dengan mode saat ini disorot.
• Zoom out, tingkat zoom saat ini dalam bentuk persentase seperti 100%, dan Zoom in. Setiap tekanan mengubah zoom sebesar 4 poin persentase, dengan bagian tengah layar tetap di tempatnya. Persentase menunjukkan zoom mode yang sedang Anda gunakan, dan mengekliknya mengembalikan zoom tersebut ke 100%.
• Fit, yang menampilkan di layar semua yang ditunjukkan mode tersebut: setiap simpul di Graph, setiap kartu di Flow.
• Tidy Up, hanya di Flow, yang menata ulang kartu — lihat Cara Alur menata kartu.
• Menu tampilan baris, hanya di Flow, berlabel pilihan saat ini — lihat Tampilan baris.
• Show all, hanya di Flow dan hanya selama area pandang dipersempit, yang kembali ke seluruh diagram — lihat Memfokuskan tabel.
• Kompas Go to content, yang muncul di ujung bilah alat hanya selama tidak ada simpul atau kartu di layar. Kompas ini menampilkan panah yang menunjuk ke simpul atau kartu terdekat beserta jaraknya, seperti 1.2k. Klik kompas untuk memusatkan simpul atau kartu tersebut tanpa mengubah zoom.

Tombol zoom mencantumkan pintasannya di tooltip, misalnya Zoom in (Ctrl + Plus) (Windows/Linux) atau Zoom in (⌘ + Plus) (Mac).
Ctrl + Plus dan Ctrl + Minus (Windows/Linux) atau ⌘ + Plus dan ⌘ + Minus (Mac) mengubah zoom selangkah demi selangkah seperti tombol tersebut, di kedua mode, dan Ctrl + 0 (Windows/Linux) atau ⌘ + 0 (Mac) langsung kembali ke 100%.
Mengeklik persentase sama efeknya dengan Ctrl + 0 (Windows/Linux) atau ⌘ + 0 (Mac), dan tooltipnya mencantumkan pintasan tersebut. Pintasan ini tidak melakukan apa pun selama Pencarian Cepat terbuka.

Mode Graf

Menggambar seluruh dokumen sebagai graf berbasis gaya, sehingga Anda dapat melihat sekilas bagaimana tabel saling berhubungan dan tabel mana yang berada di pusat suatu domain.

Membaca graf

Setiap tabel dan setiap kolom merupakan simpul, dan kedua jenis simpul digambar dengan warna berbeda. Memo dan grup tabel tidak digambar.
Setiap simpul kolom ditautkan ke tabel pemiliknya, dan dua tabel yang disambungkan oleh suatu hubungan saling ditautkan.
Tabel yang disambungkan oleh lebih dari satu hubungan dengan arah yang sama hanya ditautkan sekali, dan hubungan yang berawal dan berakhir pada tabel yang sama tidak menggambar tautan.

Nama tabel muncul di graf saat Anda memperbesar, perlahan tampak antara 50% dan 100%, dan nama yang lebih panjang dari 15 karakter dipotong. Simpul kolom tidak memiliki label pada tingkat zoom berapa pun.

Navigasi di graf

Roda mouse mengubah zoom dengan berpusat pada apa pun yang berada di bawah penunjuk, dari 10% hingga 400%.
Gerakan cubit pada trackpad mengubah zoom dengan cara yang sama, dan dua jari pada layar sentuh mengubah zoom dengan berpusat pada titik di antara keduanya serta menggeser saat jari bergerak.
Seret latar belakang untuk menggeser, atau seret dengan tombol tengah mouse dari mana saja, termasuk dari simpul, seperti di kanvas ERD. Seretan tombol tengah hanya menggeser: seretan ini tidak pernah menarik simpul.

Sebaliknya, tombol zoom di bilah alat dan pintasan zoom menjaga bagian tengah layar tetap diam, dalam rentang yang sama, dan Fit menampilkan setiap simpul di layar.

Pratinjau saat penunjuk diarahkan

Arahkan penunjuk ke simpul tabel untuk melihat pratinjau tabel tersebut, di samping kursor.
Mengarahkan penunjuk ke simpul kolom hanya menggambar cincin di sekelilingnya; tidak ada pratinjau yang terbuka.

Pratinjau menampilkan kolom yang sama dengan kanvas ERD, dalam urutan yang sama — lihat Opsi tampilan tabel dan Mengatur urutan kolom.
Saat opsi tampilan Alternate Key aktif, setiap kolom dari kunci alternatif menampilkan tandanya, seperti AK1.1, di posisi terakhir barisnya, dan pratinjau melebar untuk tanda tersebut seperti halnya tabel di kanvas ERD.
Berbeda dengan tabel di kanvas ERD, header pratinjau tidak pernah mengambil warna grup tabel tersebut.
Pratinjau ini hanya untuk dilihat, dan disembunyikan selama Anda menyeret simpul atau menggeser.

Menyorot lingkungan terdekat

Mengarahkan penunjuk ke tabel juga menyorot lingkungan terdekatnya: tabel itu sendiri, kolomnya sendiri, tabel yang disambungkan oleh hubungannya ke arah mana pun, dan tautan di antara semuanya.
Semua hal lain di graf memudar, sehingga apa pun yang bersinggungan dengan tabel tersebut terbaca dengan jelas.

Memindahkan simpul

Seret simpul dengan tombol kiri mouse untuk menariknya, beserta semua yang ditautkan dengannya, ke posisi baru.
Simpul disematkan di bawah penunjuk selama Anda menahannya, dan tata letak di sekitarnya kembali bergerak.
Simpul kembali stabil saat Anda melepaskan tombol mouse — tidak ada yang tetap tersemat di tempat Anda melepaskannya.
Tekanan atau seretan tombol kanan pada simpul tidak menarik simpul tersebut dan tidak pula menggeser.

Graf hanyalah cuplikan

Graf dibangun dari dokumen sebagaimana keadaannya pada saat Anda membuka tab ini, dan dibangun ulang dari awal setiap kali Anda kembali ke tab ini.
Beralih ke Graph dari Flow juga membangunnya ulang, dan setiap pembangunan ulang dimulai lagi pada 100%.

Mode Alur

Menggambar setiap tabel sebagai kartu dan menata kartu-kartu tersebut mengikuti hubungannya. Memo dan grup tabel tidak digambar.
Mode ini bukan tata letak Flow dari Tata Letak Otomatis, yang memindahkan tabel di tab ERD itu sendiri.

Setiap kartu digambar seperti tabel di tab ERD: warna tabel di sepanjang tepi kirinya, pita header berisi ikon tabel dan nama tabel, lalu baris yang ditentukan oleh tampilan baris kartu tersebut. Berbeda dengan tabel di tab ERD, kartu juga menggambar garis di antara barisnya, dan headernya tidak pernah mengambil warna grup tabel tersebut. Kartu mempertahankan bentuk itu pada setiap tingkat zoom, dan tidak pernah menciut menjadi namanya saja seperti tabel di tab ERD pada 70% ke bawah. Tidak ada apa pun di kartu yang dapat diedit.

Konektor berupa satu kurva halus dari tabel ke tabel, digambar di bawah kartu, sehingga dapat melintas di belakang kartu. Hubungan dari suatu tabel ke dirinya sendiri melengkung mengitari sudut kanan atas kartu, seperti di tab ERD — lihat Perutean konektor. Setiap konektor digambar sebagai garis abu-abu solid yang sama, baik hubungannya pengidentifikasi maupun bukan, dengan tanda ujung yang sama seperti di tab ERD — lihat Membaca konektor. Alur menggambar konektor bahkan saat opsi tampilan Relationship nonaktif. Alur tidak pernah menggambar label D: dan U: dari tindakan ON DELETE dan ON UPDATE suatu hubungan atau menampilkan tooltip yang menjelaskannya, apa pun pengaturan opsi tampilan Referential Actions.

Pada seluruh diagram, tabel yang tidak disambungkan ke tabel lain oleh hubungan apa pun dikumpulkan ke dalam satu blok, alih-alih tersebar di antara tabel lainnya.

Tampilan baris

Menu tampilan baris di bilah alat mengatur seberapa banyak bagian setiap kartu yang digambar. Labelnya berupa pilihan saat ini, dan tooltipnya bertuliskan, misalnya, Row display: Name only.
Menu terbuka di atas bilah alat dengan tanda centang di samping pilihan saat ini. Menu tertutup saat Anda memilih salah satu pilihan, mengeklik label lagi, mengeklik di tempat lain mana pun di editor, menekan Escape, atau beralih ke Graph.

Tampilan baris	Yang ditampilkan setiap kartu
Name only	Header saja.
Keys only	Kolom kunci utama dan kunci asing, ditambah kolom lain mana pun yang menjadi ujung suatu hubungan.
All fields	Setiap kolom.

Baris dicantumkan sesuai urutan kolom tabel. Setiap baris menampilkan nama kolom, dengan ikon kunci di depannya jika kolom tersebut merupakan kunci utama, kunci asing, atau keduanya, serta tipe data di sebelah kanan, yang hanya muncul selama kartu disorot.
Tidak ada sel lain atau tanda kunci alternatif yang digambar, dan baik Opsi tampilan tabel maupun Mengatur urutan kolom, yang mengurutkan sel di dalam baris, tidak berlaku untuk kartu.

Saat pertama kali dibuka, Alur dimulai pada Name only, atau pada Keys only jika Alur dibuka dengan memfokuskan tabel. Setelah itu, tampilan baris hanya berubah saat Anda memilih yang lain, dan tampilan baris tetap dipertahankan saat area pandang dipersempit atau diperluas.
Mengubah tampilan baris mengubah ukuran kartu, sehingga Alur menata ulang kartu dan mengepaskannya ke layar.

Navigasi di Alur

Roda mouse menggeser, dan Shift + Wheel menggeser ke samping. Ctrl + Wheel (Windows/Linux) atau ⌘ + Wheel (Mac) mengubah zoom, dengan bagian tengah layar tetap di tempatnya.
Gerakan cubit pada trackpad mengubah zoom dengan berpusat pada titik tempat Anda mencubit, dan dua jari pada layar sentuh mengubah zoom dengan berpusat pada titik di antara keduanya serta menggeser saat jari bergerak.
Seret latar belakang untuk menggeser, atau seret dengan tombol tengah mouse dari mana saja, termasuk dari kartu. Seretan tombol tengah hanya menggeser dan membiarkan pilihan apa adanya. Penggeseran tidak memiliki batas, seperti di kanvas ERD.
Zoom berkisar dari 10% hingga 150%. Alur memiliki zoom dan posisi geser sendiri, terpisah dari milik tab ERD, dan keduanya tidak disimpan di dokumen.

Menekan latar belakang mengosongkan pilihan, dan Ctrl + drag (Windows/Linux) atau ⌘ + drag (Mac) pada latar belakang menggambar kotak seleksi.
Alur tidak memiliki minimap maupun bilah gulir. Saat penggeseran membuat layar tidak menampilkan kartu apa pun, gunakan kompas Go to content di bilah alat.

Menyorot tabel terkait

Arahkan penunjuk ke kartu untuk menyorot kartu tersebut, tabel yang berjarak satu hubungan darinya, dan konektor yang menyambungkannya ke tabel-tabel tersebut. Konektor yang menghubungkan dua di antara tabel-tabel tersebut tetap tidak disorot.
Kartu yang disorot mendapat batas dan pendar berwarna aksen, tipe datanya perlahan muncul, dan barisnya yang menjadi ujung suatu hubungan diberi rona warna. Konektor yang disorot berubah menjadi warna aksen.
Tidak ada hal lain yang memudar, berbeda dengan di Graf, dan tidak ada yang disorot selama tidak ada kartu yang berada di bawah penunjuk atau disematkan.

Klik kartu untuk menyematkan sorotannya, sehingga kartu tetap disorot saat penunjuk berpindah. Klik kartu yang sama lagi, atau klik latar belakang, untuk melepaskannya; mengeklik kartu lain memindahkan sematan ke kartu tersebut. Kartu yang berada di bawah penunjuk dan kartu yang disematkan tersorot bersamaan.
Menyeret, Ctrl + click (Windows/Linux) atau ⌘ + click (Mac), menggeser, dan tombol kartu tidak menyematkan maupun melepaskan kartu.

Partikel mengalir di sepanjang setiap konektor yang disorot, dari ujung tabel induk, tempat kunci utama berada, ke ujung tabel anak. Saat lebih dari 60 konektor disorot sekaligus, partikel berhenti dan sorotan tetap ada.

Tombol kartu

Selama penunjuk berada di atas kartu, dua tombol ikon, keduanya tanpa tooltip, muncul di ujung kanan headernya:

• Ikon titik jalan, ikon yang sama dengan yang ditampilkan tombol Flow, mempersempit Alur ke tabel tersebut dan tabel yang berjarak satu hubungan darinya — lihat Memfokuskan tabel.
• Ikon tautan eksternal beralih ke tab ERD, memilih hanya tabel tersebut, membawanya ke depan, dan menempatkan sel fokus pada namanya kecuali jika salah satu sel tabel tersebut sudah memegang fokus. Kanvas digulir ke tabel hanya jika tabel belum terlihat dengan baik — lihat Tempat lompatan berakhir. Ikon ini tidak pernah memulai atau menyelesaikan hubungan yang sedang digambar.

Tekanan pada salah satu tombol hanya berlaku untuk tombol itu: berbeda dengan tekanan di bagian lain kartu, tekanan ini tidak memilih kartu atau membawanya ke depan. Karena itu, tombol titik jalan membiarkan pilihan yang sudah Anda miliki; tombol tautan eksternal memilih tabel hanya sebagai bagian dari peralihannya ke tab ERD. Hanya klik kiri yang menjalankan kedua tombol tersebut.

Memindahkan kartu

Seret kartu dengan tombol kiri mouse dari bagian mana pun kecuali kedua tombol kartu; seretan tombol kanan tidak memindahkan apa pun.
Menekan kartu memilihnya, Ctrl + click (Windows/Linux) atau ⌘ + click (Mac) menambahkannya ke pilihan, dan menyeret kartu yang dipilih memindahkan semua kartu yang dipilih. Pilihan ini sama dengan yang digunakan tab ERD, sehingga apa yang Anda pilih di sini tetap terpilih saat Anda kembali.

Kartu hanya berpindah di Alur: tabelnya tetap di tempatnya di tab ERD.
Kartu yang dipindahkan tetap di tempatnya selama penggeseran, zoom, dan Fit. Kartu kembali ke posisi yang ditentukan tata letak saat Anda meninggalkan tab atau beralih ke Graph lalu kembali, dan saat Show all kembali ke tata letak seluruh diagram yang sudah dimiliki Alur. Tata letak baru menempatkannya kembali dengan mempertimbangkan posisi tempat Anda meninggalkannya — lihat Cara Alur menata kartu.

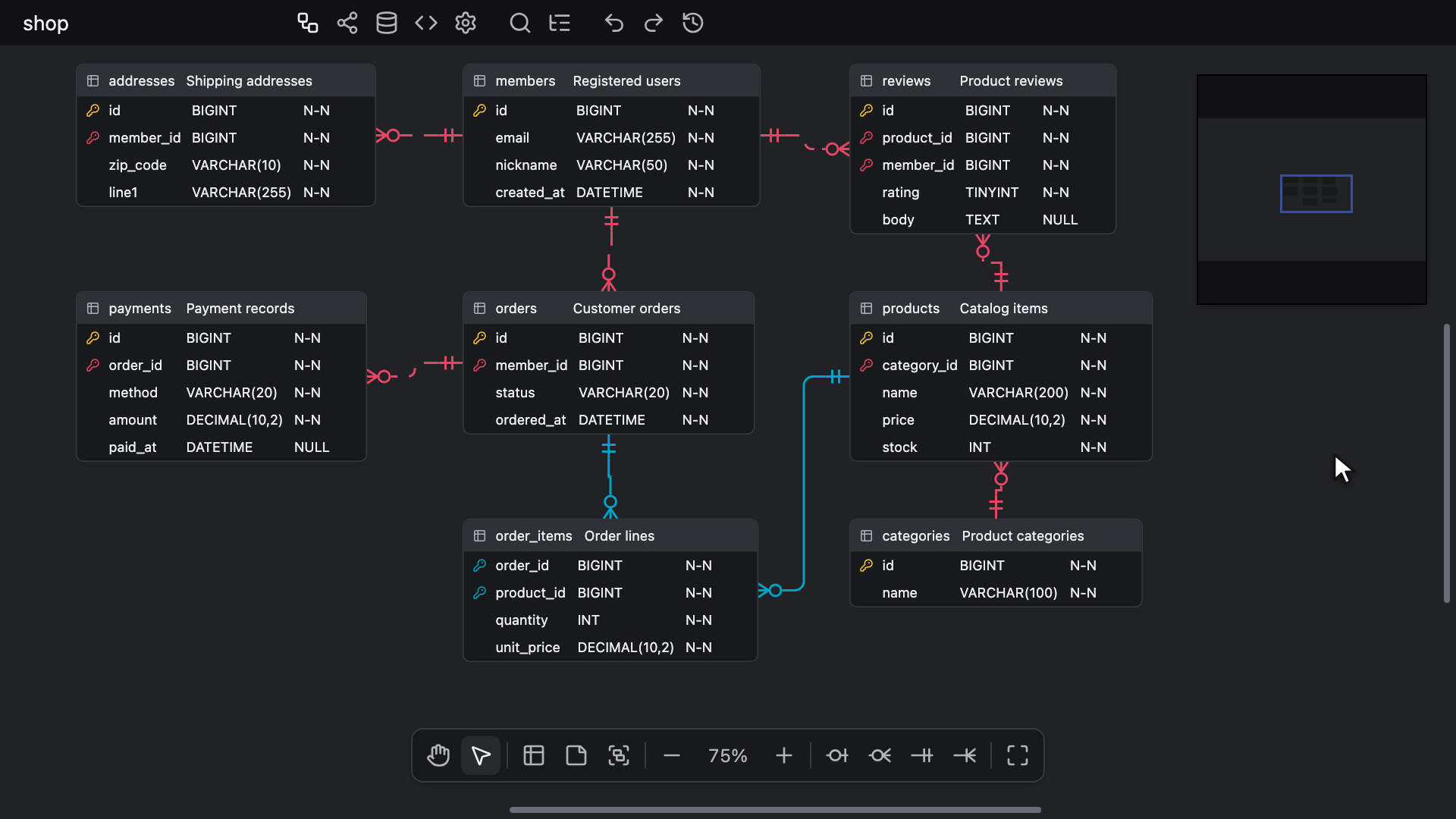

Memfokuskan tabel

Di tab ERD, pilih satu atau beberapa tabel lalu tekan Alt + F (Windows/Linux) atau ⌥ + F (Mac), atau klik kanan tabel dan pilih Focus on this table.
Tab Visualisasi terbuka dalam Flow, dipersempit ke tabel-tabel tersebut dan setiap tabel yang berjarak satu hubungan dari salah satunya, ke arah mana pun. Hanya konektor di antara tabel yang ditampilkan yang digambar.

Saat tabel yang Anda klik kanan merupakan salah satu dari beberapa tabel yang dipilih, item tersebut bertuliskan Focus on selected tables dan memfokuskan seluruh pilihan. Mengeklik kanan tabel di luar pilihan hanya memfokuskan tabel itu.
Alt + F mengambil tabel yang dipilih dan tidak menyertakan memo serta grup tabel. Jika tidak ada tabel yang dipilih, pintasan ini tidak melakukan apa pun, bahkan saat grup dipilih: pilih Select tables di menu konteks grup terlebih dahulu — lihat Memilih grup.
Pintasan ini diabaikan selama sel, memo, atau nama grup sedang diedit, selama fokus keyboard berada di Penjelajah, atau selama Pencarian Cepat, Properti Tabel, Penampil Perbedaan, pratinjau Tata Letak Otomatis, Perjalanan Waktu, dialog Export image, atau Map Columns terbuka.

Di dalam Alur, tombol kartu titik jalan mempersempit area pandang dengan cara yang sama, ke satu tabel tersebut. Show all di bilah alat kembali ke seluruh diagram.
Area pandang yang dipersempit ditata tersendiri dan dipaskan ke layar. Area pandang tetap dipersempit saat Anda meninggalkan tab atau beralih ke Graph lalu kembali, dan Escape tidak memperluasnya.

Cara Alur menata kartu

Saat Flow ditampilkan pertama kali, tabel yang ditampilkannya ditata di luar thread utama dan hasilnya dipaskan ke layar.
Tata letak tersebut dipertahankan selama editor terbuka. Jika Anda meninggalkan tab atau beralih ke Graph lalu kembali, Alur menggunakan kembali tata letak itu, dengan zoom dan posisi geser seperti saat Anda meninggalkannya.
Alur mempertahankan satu tata letak untuk seluruh diagram dan satu untuk area pandang yang dipersempit, sehingga Show all kembali ke tata letak seluruh diagram dan mengepaskannya ke layar tanpa menghitungnya ulang, selama tidak ada yang berubah pada hal-hal yang menjadi dasar tata letak tersebut.

Alur menata ulang kartu saat:

• Anda menekan Tidy Up. Hasilnya dipaskan ke layar.
• Anda mengubah tampilan baris, atau mempersempit area pandang ke tabel lain. Hasilnya dipaskan ke layar.
• Tabel atau hubungan ditambahkan atau dihapus — di tab ERD selama Anda meninggalkan Alur, lalu diterapkan saat Anda kembali, atau oleh kolaborator selama Anda berada di Alur. Zoom dan posisi geser tetap seperti semula.

Setiap tata letak mempertimbangkan posisi kartu saat ini, sehingga Tidy Up belum tentu mengembalikan susunan sebelumnya.
Perubahan yang hanya mengubah ukuran kartu, seperti mengganti nama tabel atau menambahkan kolom, tidak menata ulang kartu. Tekan Tidy Up jika kartu akhirnya saling tumpang tindih.

Tata letak yang memakan waktu lebih dari 6 detik menampilkan pemberitahuan Placing tables, dengan indikator pemuatan yang berputar dan Cancel.
Cancel, atau Escape kapan saja selama tata letak berjalan, membuangnya; Tidy Up, atau kembali ke Flow, memintanya lagi.
Jika tata letak gagal — host tidak menjalankan shared worker, worker gagal dimulai, atau tidak ada tata letak yang dikembalikan dalam 60 detik — Alur menampilkan pemberitahuan Could not place tables dengan tanda peringatan, dan Tidy Up mencoba lagi. Lihat Web Worker.
Alur hanya menggambar tabel yang ditempatkan oleh tata letak terakhirnya, baik pada seluruh diagram maupun di area pandang yang dipersempit, sehingga saat pertama kali ditampilkan mungkin tidak ada kartu sama sekali hingga suatu tata letak berhasil.
Setiap kali Alur menata ulang kartu, misalnya saat Anda mempersempit area pandang ke tabel lain, susunan sebelumnya tetap di layar hingga tata letak baru selesai, dan tetap di sana jika tata letak itu dibatalkan atau gagal.

Saat seluruh dokumen diganti, misalnya dengan mengimpor file, tata letak, fokus, tampilan baris, zoom, dan posisi geser Alur dibuang, dan saat berikutnya Anda membuka Alur, Alur dimulai dari awal seperti pertama kali: pada seluruh diagram, atau dipersempit jika Anda membukanya dengan memfokuskan tabel.

Alur tidak pernah mengedit dokumen

Alur hanya membaca diagram. Zoom, penggeseran, pemindahan kartu, Tidy Up, tampilan baris, sematan, dan pemfokusan tidak menambahkan apa pun ke riwayat pembatalan.
Semua itu juga tidak mengubah apa pun di diagram. Menekan kartu memang membawa tabelnya ke depan, sama seperti mengeklik tabel di tab ERD, sehingga tabel tersebut juga berada di depan di sana, tetapi urutan tumpukan tidak disimpan — lihat Memindahkan beberapa tabel. Graph pun tidak mengusik diagram dengan cara yang sama.
Menekan kartu tidak pernah menambahkan hubungan. Jika Anda meninggalkan tab ERD saat sedang menggambar hubungan, tekanan pada kartu memilih tabelnya sebagai titik awal jika belum ada tabel yang dipilih, dan jika sudah ada, mengakhiri penggambaran.
Tombol kartu tautan eksternal bertindak lebih jauh, karena membawa Anda keluar dari Alur: saat tab ERD harus menggulir ke tabel, guliran tersebut dicatat seperti perubahan posisi area pandang lainnya.

Perubahan dari kolaborator tetap sampai ke diagram selama Anda berada di Alur, dan kartu mengikuti tabel dan hubungan yang mereka tambahkan atau hapus — lihat Cara Alur menata kartu.
Cincin pilihan dan cincin fokus mereka digambar pada kartu, tetapi kursor dan kotak seret mereka tidak — lihat Pengeditan kolaboratif.

Kedua mode, termasuk pemfokusan, juga berfungsi di editor readonly.
