Visualisering

Fliken Visualisering ger en överblick över hela dokumentet i ett av två lägen:

• Graph, en kraftbaserad graf över alla tabeller, deras kolumner och relationerna mellan dem – se Grafläge.
• Flow, där varje tabell ritas som ett kort och placeras ut längs sina relationer – se Flödesläge.

Öppna den från fliken Visualization i verktygsfältet längst upp eller från snabbsökningen under Tab.
På ERD-fliken öppnar Alt + F (Windows/Linux) eller ⌥ + F (Mac) och menyalternativet Focus on this table i tabellens snabbmeny den direkt i Flow, avgränsad till de tabeller du valde och tabellerna en relation bort – se Fokusera på tabeller.

Byt läge med knapparna Graph och Flow längst till vänster i verktygsfältet.
En nyöppnad editor startar i Graph. Läget du väljer behålls så länge editorn är öppen, även när du besöker andra flikar, men det sparas inte i dokumentet.

Verktygsfält

Ett verktygsfält svävar över mitten av flikens nederkant. Från vänster till höger:

• Graph och Flow, där det aktuella läget är framhävt.
• Zoom out, den aktuella zoomnivån i procent, till exempel 100%, och Zoom in. Varje tryck ändrar zoomen med 4 procentenheter, och mitten av skärmen ligger kvar där den är. Procentsatsen visar zoomnivån i det läge du befinner dig i, och ett klick på den återställer den zoomnivån till 100%.
• Fit, som får in allt som läget visar i vyn: varje nod i Graph, varje kort i Flow.
• Tidy Up, endast i Flow, som placerar ut korten på nytt – se Hur flödet placeras.
• Radvisningsmenyn, endast i Flow, som har det aktuella valet som etikett – se Radvisning.
• Show all, endast i Flow och endast medan vyn är avgränsad, som går tillbaka till hela diagrammet – se Fokusera på tabeller.
• Kompassen Go to content, som läggs till i slutet av verktygsfältet endast medan inga noder eller kort syns på skärmen. Den visar en pil som pekar mot närmaste nod eller kort och hur långt bort det är, till exempel 1.2k. Klicka på den för att centrera den noden eller det kortet utan att ändra zoomnivån.

Zoomknapparna anger sina kortkommandon i sina knappbeskrivningar, till exempel Zoom in (Ctrl + Plus) (Windows/Linux) eller Zoom in (⌘ + Plus) (Mac).
Ctrl + Plus och Ctrl + Minus (Windows/Linux) eller ⌘ + Plus och ⌘ + Minus (Mac) ändrar zoomen stegvis som knapparna, i båda lägena, och Ctrl + 0 (Windows/Linux) eller ⌘ + 0 (Mac) går direkt tillbaka till 100%.
Ett klick på procentsatsen gör samma sak som Ctrl + 0 (Windows/Linux) eller ⌘ + 0 (Mac), och dess knappbeskrivning anger det kortkommandot. Kortkommandona gör ingenting medan snabbsökningen är öppen.

Grafläge

Grafläget ritar hela dokumentet som en kraftbaserad graf, så att du med en blick kan se hur tabellerna hänger ihop med varandra och vilka som ligger i centrum av en domän.

Läsa grafen

Varje tabell och varje kolumn är en nod, och de två typerna ritas i olika färger. Anteckningar och tabellgrupper ritas inte.
Varje kolumnnod är länkad till tabellen den hör till, och två tabeller som förenas av en relation är länkade till varandra.
Tabeller som förenas av mer än en relation i samma riktning länkas bara en gång, och en relation som börjar och slutar i samma tabell ritar ingen länk.

Tabellnamnen visas i grafen när du zoomar in och tonas fram mellan 50% och 100%, och ett namn som är längre än 15 tecken kortas av. Kolumnnoder har ingen etikett på någon zoomnivå.

Navigera i grafen

Mushjulet zoomar kring det som pekaren befinner sig över, från 10% till 400%.
En nypgest på styrplattan zoomar på samma sätt, och två fingrar på en pekskärm zoomar kring punkten mellan dem och panorerar när de rör sig.
Dra i bakgrunden för att panorera, eller dra med mittenknappen var som helst, även på en nod, som på ERD-arbetsytan. En dragning med mittenknappen panorerar bara: den drar aldrig i en nod.

Zoomknapparna i verktygsfältet och kortkommandona för zoom håller i stället mitten av skärmen stilla, inom samma intervall, och Fit får in alla noder i vyn.

Förhandsgranskning vid hovring

Håll pekaren över en tabellnod för att förhandsgranska tabellen, intill markören.
Att hålla pekaren över en kolumnnod ritar bara en ring runt den; ingen förhandsgranskning öppnas.

Förhandsgranskningen visar samma kolumner som ERD-arbetsytan, i samma ordning – se Visningsalternativ för tabeller och Ändra kolumnordning.
När visningsalternativet Alternate Key är på har varje kolumn i en alternativ nyckel sitt märke, till exempel AK1.1, sist på sin rad, och förhandsgranskningen breddas för att få plats med det, precis som tabellen på ERD-arbetsytan gör.
Till skillnad från en tabell på ERD-arbetsytan får dess tabellhuvud aldrig färgen från tabellens grupp.
Den är endast till för visning och döljs medan du drar en nod eller panorerar.

Framhäva en omgivning

Att hålla pekaren över en tabell lyser också upp dess omgivning: själva tabellen, dess egna kolumner, de tabeller som dess relationer förenar den med oavsett riktning och länkarna mellan dem.
Allt annat i grafen tonas ned, så att det som tabellen berör framträder för sig.

Flytta noder

Dra i en nod med vänster musknapp för att flytta den, och allt som är länkat till den, till en ny position.
Noden fästs under pekaren så länge du håller i den, och layouten sätts i rörelse igen runt den.
Den lägger sig till ro igen när du släpper – ingenting förblir fäst där du släppte det.
Ett tryck eller en dragning med höger musknapp på en nod varken drar i den eller panorerar.

Grafen är en ögonblicksbild

Grafen byggs från dokumentet som det ser ut i det ögonblick du öppnar den här fliken, och den byggs om från grunden varje gång du kommer tillbaka till den.
Att byta från Flow till Graph bygger också om den, och varje ombyggnad börjar om på 100%.

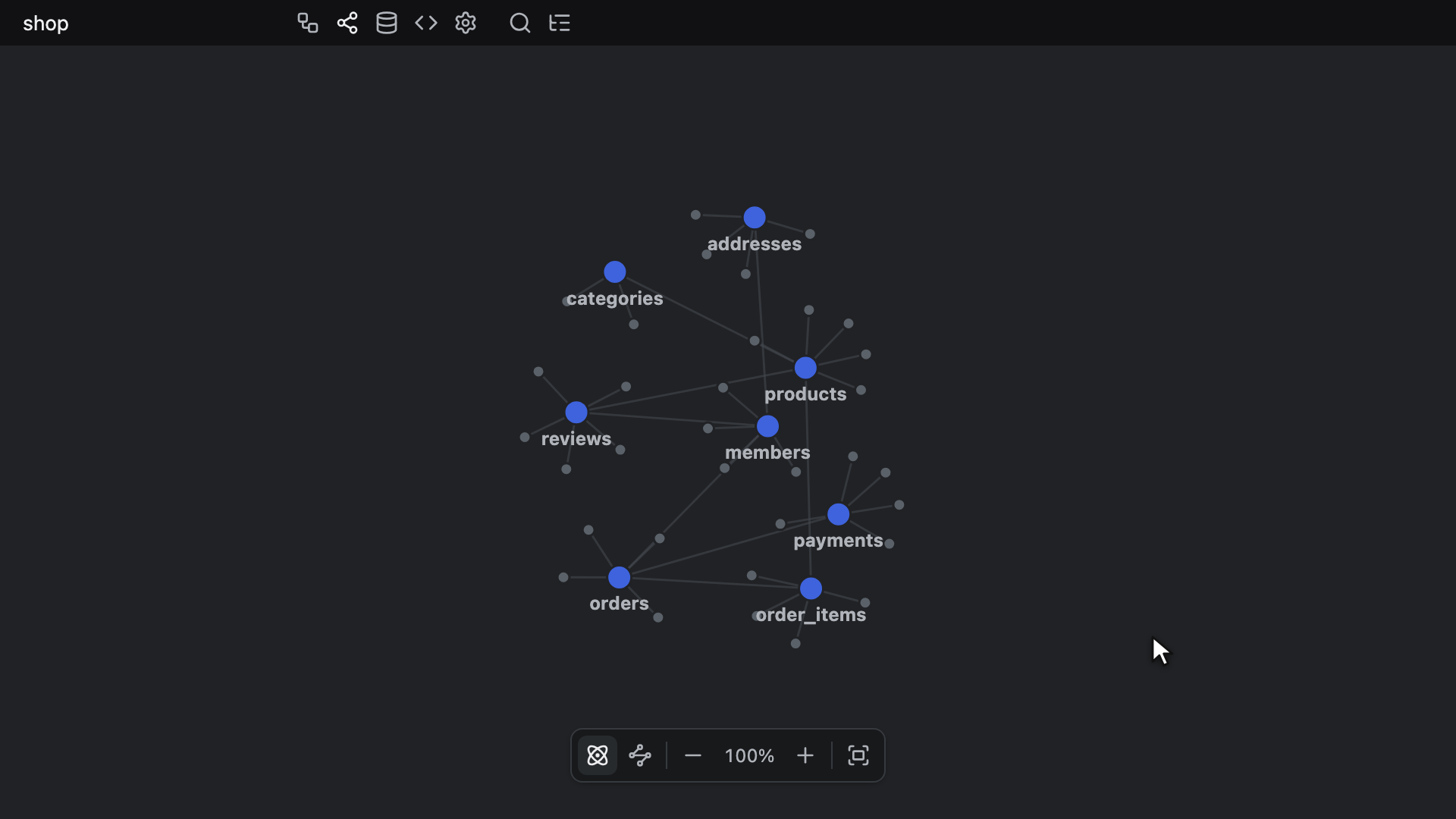

Flödesläge

Flödesläget ritar varje tabell som ett kort och placerar ut korten längs deras relationer. Anteckningar och tabellgrupper ritas inte.
Det är inte layouten Flow i automatisk layout, som flyttar tabellerna på själva ERD-fliken.

Varje kort ritas som en tabell på ERD-fliken: tabellens färg längs vänsterkanten, ett tabellhuvud med en tabellikon och tabellnamnet, sedan de rader som radvisningen kräver. Till skillnad från en tabell på ERD-fliken ritar ett kort också en linje mellan sina rader, och dess tabellhuvud får aldrig färgen från tabellens grupp. Korten behåller det utseendet på alla zoomnivåer och fälls aldrig ihop till sitt namn så som tabeller på ERD-fliken gör vid 70% och lägre. Ingenting på ett kort kan redigeras.

En relationslinje är en enda mjuk kurva från tabell till tabell, ritad under korten, så den kan passera bakom ett kort. En relation från en tabell till sig själv böjer sig runt kortets övre högra hörn, som på ERD-fliken – se Dragning av relationslinjer. Varje relationslinje ritas som samma heldragna grå linje, oavsett om relationen är identifierande eller inte, med samma ändsymboler som på ERD-fliken – se Läsa en relationslinje. Flödet ritar relationslinjer även när visningsalternativet Relationship är av. Det ritar aldrig etiketterna D: och U: för en relations ON DELETE- och ON UPDATE-åtgärder och visar aldrig knappbeskrivningen som skriver ut dem, oavsett vad visningsalternativet Referential Actions är inställt på.

I hela diagrammet samlas tabeller som ingen relation förenar med en annan tabell i ett enda block i stället för att spridas ut bland de övriga.

Radvisning

Radvisningsmenyn i verktygsfältet anger hur mycket av varje kort som ritas. Dess etikett är det aktuella valet, och dess knappbeskrivning visar till exempel Row display: Name only.
Menyn öppnas ovanför verktygsfältet med en bock bredvid det aktuella valet. Den stängs när du väljer ett alternativ, klickar på etiketten igen, klickar någon annanstans i editorn, trycker på Escape eller byter till Graph.

Radvisning	Vad varje kort visar
Name only	Endast tabellhuvudet.
Keys only	Primärnyckel- och sekundärnyckelkolumner samt alla andra kolumner som en relation slutar i.
All fields	Alla kolumner.

Raderna listas i tabellens kolumnordning. Varje rad visar kolumnnamnet, med en nyckelikon framför när kolumnen är en primärnyckel, en sekundärnyckel eller båda, och datatypen till höger, som bara visas medan kortet är upplyst.
Inga andra celler eller AK-märken ritas, och varken Visningsalternativ för tabeller eller Ändra kolumnordning, som ordnar cellerna inom en rad, gäller för korten.

När flödet öppnas första gången startar det med Name only, eller med Keys only om det var fokusering på tabeller som öppnade det. Därefter ändras radvisningen bara när du väljer en annan, och den behålls när du avgränsar eller vidgar vyn.
Att ändra radvisningen ändrar kortens storlek, så flödet placerar ut dem på nytt och anpassar dem till skärmen.

Navigera i flödet

Mushjulet panorerar, och Shift + Wheel panorerar i sidled. Ctrl + Wheel (Windows/Linux) eller ⌘ + Wheel (Mac) zoomar, och mitten av skärmen ligger kvar där den är.
En nypgest på styrplattan zoomar kring punkten där du nyper, och två fingrar på en pekskärm zoomar kring punkten mellan dem och panorerar när de rör sig.
Dra i bakgrunden för att panorera, eller dra med mittenknappen var som helst, även på ett kort. En dragning med mittenknappen panorerar bara och lämnar markeringen som den är. Panoreringen har inga gränser, som på ERD-arbetsytan.
Zoomnivån går från 10% till 150%. Flödet har en egen zoomnivå och panorering, skilda från ERD-flikens, och ingen av dem sparas i dokumentet.

Ett tryck på bakgrunden avmarkerar allt, och Ctrl + drag (Windows/Linux) eller ⌘ + drag (Mac) på bakgrunden ritar en markeringsram.
Flödet har ingen minikarta och inga rullningslister. När en panorering inte lämnar något kort kvar på skärmen använder du kompassen Go to content i verktygsfältet.

Lysa upp relaterade tabeller

Håll pekaren över ett kort för att lysa upp det, tabellerna en relation bort från det och relationslinjerna som förbinder det med de tabellerna. En relationslinje mellan två av de tabellerna lyses inte upp.
Ett upplyst kort får en kantlinje och ett sken i accentfärgen, dess datatyper tonas fram och dess rader där en relation slutar får en färgton. En upplyst relationslinje får accentfärgen.
Inget annat tonas ned, till skillnad från i grafläget, och ingenting lyses upp så länge pekaren inte hålls över något kort och inget kort är fäst.

Klicka på ett kort för att fästa dess ljus, så att det förblir upplyst när pekaren flyttas vidare. Klicka på samma kort igen, eller klicka på bakgrunden, för att släppa det; ett klick på ett annat kort flyttar det fästa ljuset dit. Kortet som pekaren hålls över och det fästa kortet lyses upp samtidigt.
Dragning, Ctrl + click (Windows/Linux) eller ⌘ + click (Mac), panorering och kortknapparna varken fäster eller släpper ett kort.

Partiklar löper längs varje upplyst relationslinje, från föräldratabellens ände, där primärnyckeln finns, till barntabellens ände. När fler än 60 relationslinjer är upplysta samtidigt stannar partiklarna och ljuset ligger kvar.

Kortknappar

Medan pekaren hålls över ett kort visas två ikonknappar, ingen av dem med knappbeskrivning, längst till höger i dess tabellhuvud:

• Vägpunktsikonen, samma som knappen Flow visar, avgränsar flödet till den tabellen och tabellerna en relation bort – se Fokusera på tabeller.
• Ikonen för extern länk byter till ERD-fliken, markerar endast den tabellen, lägger den överst och flyttar den fokuserade cellen till dess namn, om inte en cell i den tabellen redan är fokuserad. Arbetsytan rullar till tabellen endast om den inte redan syns väl – se Var ett hopp hamnar. Den påbörjar eller slutför aldrig en relation som håller på att ritas.

Ett tryck på någon av knapparna gäller enbart knappen: till skillnad från ett tryck någon annanstans på kortet markerar det inte kortet och lägger det inte överst. Vägpunktsknappen behåller därför den markering du hade; knappen för extern länk markerar tabellen endast som en del av bytet till ERD-fliken. Båda knapparna reagerar endast på vänsterklick.

Flytta kort

Dra ett kort med vänster musknapp i valfri del av det utom de två kortknapparna; en dragning med höger musknapp flyttar ingenting.
Ett tryck på ett kort markerar det, Ctrl + click (Windows/Linux) eller ⌘ + click (Mac) lägger till det i markeringen och en dragning av ett markerat kort flyttar alla markerade kort. Markeringen är densamma som ERD-fliken använder, så det du markerar här är fortfarande markerat när du går tillbaka.

Ett kort flyttas bara i flödet: dess tabell stannar där den är på ERD-fliken.
Ett flyttat kort ligger kvar vid panorering, zoomning och Fit. Det går tillbaka dit layouten placerade det när du lämnar fliken eller byter till Graph och kommer tillbaka, och när Show all återgår till en layout för hela diagrammet som flödet redan har. En ny layout placerar det på nytt med hänsyn till var du lämnade det – se Hur flödet placeras.

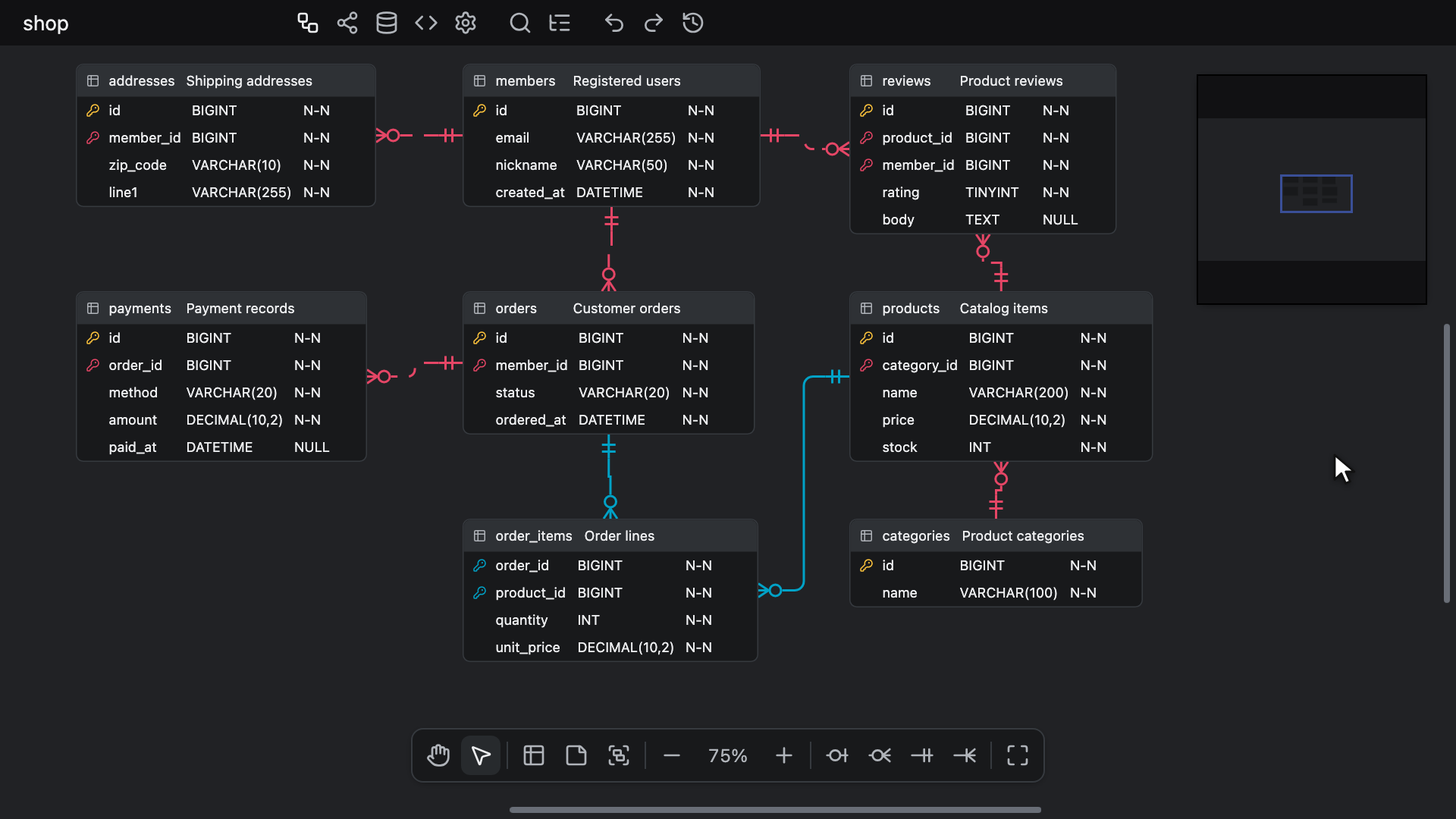

Fokusera på tabeller

Markera en eller flera tabeller på ERD-fliken och tryck på Alt + F (Windows/Linux) eller ⌥ + F (Mac), eller högerklicka på en tabell och välj Focus on this table.
Fliken Visualisering öppnas i Flow, avgränsad till de tabellerna och alla tabeller som ligger en relation bort från någon av dem, oavsett riktning. Endast relationslinjerna mellan de tabeller som visas ritas.

När tabellen du högerklickar på är en av flera markerade tabeller visar menyalternativet Focus on selected tables och fokuserar på hela markeringen. Ett högerklick på en tabell utanför markeringen fokuserar endast på den tabellen.
Alt + F tar de markerade tabellerna och utelämnar anteckningar och tabellgrupper. Om ingen tabell är markerad gör det ingenting, inte ens när en grupp är markerad: välj först Select tables i gruppens snabbmeny – se Markera grupper.
Det ignoreras medan en cell, en anteckning eller ett gruppnamn redigeras, medan tangentbordsfokus ligger i utforskaren eller medan snabbsökningen, panelen Tabellegenskaper, diff-visaren, förhandsgranskningen av automatisk layout, tidsresan, dialogrutan Export image eller Map Columns är öppen.

I flödet avgränsar kortknappen med vägpunktsikonen vyn på samma sätt, till enbart den tabellen. Show all i verktygsfältet går tillbaka till hela diagrammet.
En avgränsad vy får en egen layout och anpassas till skärmen. Den förblir avgränsad när du lämnar fliken eller byter till Graph och kommer tillbaka, och Escape vidgar den inte.

Hur flödet placeras

Första gången Flow visas beräknas layouten utanför huvudtråden för de tabeller som läget visar, och resultatet anpassas till skärmen.
Layouten behålls så länge editorn är öppen. Lämna fliken eller byt till Graph och kom tillbaka, så återanvänder flödet den, med zoomnivån och panoreringen där du lämnade dem.
Flödet har en layout för hela diagrammet och en för den avgränsade vyn, så Show all går tillbaka till layouten för hela diagrammet och anpassar den till skärmen utan att beräkna den på nytt, så länge ingenting som layouten byggdes av har ändrats.

Flödet placerar ut korten på nytt när:

• Du trycker på Tidy Up. Resultatet anpassas till skärmen.
• Du ändrar radvisningen eller avgränsar vyn till andra tabeller. Resultatet anpassas till skärmen.
• Tabeller eller relationer läggs till eller tas bort – på ERD-fliken medan du är borta, vilket fångas upp när du kommer tillbaka, eller av en medarbetare medan du är i flödet. Zoomnivån och panoreringen stannar där de är.

Varje layout tar hänsyn till var korten står just nu, så Tidy Up återställer inte nödvändigtvis en tidigare placering.
En ändring som bara ändrar storleken på ett kort, till exempel att byta namn på en tabell eller lägga till en kolumn, placerar inte ut korten på nytt. Tryck på Tidy Up om korten hamnar ovanpå varandra.

En layout som tar längre tid än 6 sekunder visar meddelandet Placing tables med en snurrande laddningsindikator och Cancel.
Cancel, eller Escape när som helst medan layouten pågår, avbryter den; Tidy Up, eller att komma tillbaka till Flow, begär den på nytt.
Om en layout misslyckas – värdprogrammet kör ingen shared worker, workern startar inte eller ingen layout kommer tillbaka inom 60 sekunder – visar flödet meddelandet Could not place tables med en varningssymbol, och Tidy Up försöker igen. Se Web Workers.
Flödet ritar bara de tabeller som dess senaste layout placerade, både i hela diagrammet och i en avgränsad vy, så första gången det visas kanske det inte finns några kort alls förrän en layout lyckas.
Varje gång flödet placerar ut korten på nytt, till exempel när du avgränsar vyn till andra tabeller, ligger den föregående placeringen kvar på skärmen tills den nya layouten är klar, och den ligger kvar där om den layouten avbryts eller misslyckas.

När hela dokumentet ersätts, till exempel genom att du importerar en fil, kasseras flödets layouter, fokus, radvisning, zoomnivå och panorering, och nästa gång du öppnar flödet börjar det om som första gången: över hela diagrammet, eller avgränsat om du öppnar det genom att fokusera på tabeller.

Flödet redigerar aldrig dokumentet

Flödet läser bara diagrammet. Zoomning, panorering, förflyttning av kort, Tidy Up, radvisningen, fästa kort och fokusering lägger inte till något i ångrahistoriken.
De ändrar inte heller något i diagrammet. Ett tryck på ett kort lägger visserligen dess tabell överst, precis som ett klick på en tabell på ERD-fliken gör, så den ligger överst även där, men staplingsordningen sparas inte – se Flytta flera tabeller. Graph lämnar diagrammet orört på samma sätt.
Ett tryck på ett kort lägger aldrig till en relation. Om du lämnade ERD-fliken medan du ritade en relation väljer ett tryck på ett kort dess tabell som startpunkt när ingen tabell har valts ännu och avslutar annars ritningen.
Kortknappen för extern länk går längre, eftersom den tar dig ut ur flödet: när ERD-fliken måste rulla till tabellen registreras den rullningen som vilken annan ändring av vypositionen som helst.

Medarbetarnas ändringar når fortfarande diagrammet medan du är i flödet, och korten följer de tabeller och relationer som de lägger till eller tar bort – se Hur flödet placeras.
Deras markerings- och fokusringar ritas på korten, men inte deras markörer och dragrutor – se Gemensam redigering.

Båda lägena, inklusive fokusering, fungerar även i en editor med readonly.
