Schema SQL

Fliken Schema SQL visar diagrammets DDL för den valda databasen: den SQL-kod som skapar dess tabeller med deras nycklar, index och sekundärnycklar.
Byt till fliken Schema SQL i verktygsfältet eller välj Schema SQL under Tab i snabbsökningen. Om du väljer Schema SQL i undermenyn Export öppnas fliken också, redo att sparas – se Spara eller kopiera SQL-koden.

SQL-koden står till vänster, och till höger om den finns en alternativpanel med rubriken Schema SQL som innehåller de val som formar koden – se Alternativpanelen. Även i ett visningsspråk som skrivs från höger till vänster står SQL-koden kvar till vänster och läses från vänster till höger.
Panelen öppnas av sig själv om editorn inte är smalare än 640 px när fliken öppnas första gången. Hide options i panelens rubrikrad fäller ihop den, och Show options längst upp till höger i koden tar fram den igen. Därefter förblir den öppen eller ihopfälld så som du lämnade den, även när du byter flik, så länge editorn är öppen. Den fälls ihop och öppnas oberoende av panelen på fliken Kodgenerator och sparas aldrig i filen.

Högerklicka på SQL-koden för att öppna dess snabbmeny:

• Database och Bracket, båda undermenyer där det aktuella värdet är ikryssat.
• Statements och Header, båda undermenyer där det val som gäller är ikryssat. Ett val som databasen inte har får en nedtonad notering, till exempel not in Oracle, och gör ingenting.
• Options panel, som är ikryssat medan panelen visas och som fäller ihop eller öppnar den.
• Save file

Medan den här fliken är öppen erbjuder snabbsökningen Database och Bracket; Schema SQL: Statements och Schema SQL: Header, som bara listar de val som databasen har; och Schema SQL: Options panel, som fäller ihop eller öppnar panelen.

SQL-koden skrivs när fliken öppnas, och igen varje gång ett av panelens val, databasnamnet eller ett skript ändras. En ändring i tabellerna medan fliken är öppen, till exempel från en medarbetare eller en kodagent, visas när du lämnar fliken och kommer tillbaka, eller när något av dem ändras.

Panelen Tabellegenskaper har en egen flik Schema SQL som visar en enskild tabells DDL. Den skriver alltid vanliga satser med CREATE utan inledning eller skript, har ingen alternativpanel, och dess snabbmeny erbjuder bara Database och Bracket.

Alternativpanelen

Panelen innehåller tre grupper, var och en under en rubrik:

1. Saved in the document: Database och Bracket – se Databas och citattecken.
2. This window only: Statements, Header och, medan diagrammet har en tabellgrupp, Tables – se Satser, Inledning och Tabeller.
3. Saved in the document · written as is for every database: skripten Before tables och After tables – se Skript före och efter tabellerna.

Save file och Copy finns längst ned i panelen – se Spara eller kopiera SQL-koden.

Valen under This window only hör till det editorfönster där du gör dem. De sparas inte i dokumentet, delas inte med medarbetare och registreras inte i ångrahistoriken, och de återställs när editorn stängs eller läses in på nytt; ett flikbyte behåller dem.
Statements börjar på If not exists och Header på CREATE + USE. Den SQL-kod som en sida med inbäddad editor läser med getSchemaSQL(), och den SQL-kod som en kodagent läser, börjar i stället på Create utan inledning.

Ett val som den valda databasen inte har står kvar i panelen, nedtonat, med knappbeskrivningen Not in <database>, till exempel Not in Oracle, och ett tryck på det gör ingenting.
SQL-koden använder då den närmaste form som databasen har, och knappen för den formen visas intryckt: If not exists faller tillbaka på Create, CREATE + USE på USE, eller på None där databasen inte heller har USE, och USE på None. Ditt val behålls, så om du byter till en databas som har det kommer det tillbaka.

Databas och citattecken

Database är diagrammets databas, samma inställning som Database i arbetsytans snabbmeny och i kodgeneratorn – se Databaser. Den listar Databricks, MSSQL, MariaDB, MySQL, Oracle, PostgreSQL, Snowflake och SQLite, börjar på MySQL och sparas i filen som alla andra ändringar.

Bracket anger vilket citattecken som omger tabell-, kolumn-, begränsnings- och indexnamn: SingleQuote, DoubleQuote, Backtick eller None för inga citattecken alls, vilket är standard. Det är samma inställning som i kodgeneratorn – se Citattecken.
Snowflake, som bara sätter namn inom dubbla citattecken, använder dem vid alla val utom None, och Databricks sätter alltid namn inom grava accenter.
Bracket sparas bara i filen medan låset Bracket Type på fliken Inställningar är av, och i ett nytt diagram är alla lås på. Medan låset är på skriver en ändring om SQL-koden på din skärm, men filen behåller det låsta värdet och diagrammet öppnas igen med det – se Lås.

Medan databasen är Oracle och SQL-koden innehåller ett namn som är längre än 30 byte, vilket Oracle 12.1 och äldre inte godtar, namnger en notering under de två listorna vart och ett av dem: Oracle 12.2+ for names over 30 bytes: <names>. Den kontrollerar tabell-, kolumn-, schema-, nyckel-, index-, sekvens- och triggernamn. Själva SQL-koden ändras inte.

Satser

Statements avgör hur tabellerna skapas:

• Create skriver vanliga satser med CREATE.
• If not exists hoppar över de tabeller och index som redan finns. MySQL, MariaDB, PostgreSQL, SQLite och Databricks har det; MSSQL, Oracle och Snowflake skriver Create i stället.
  • MySQL skriver varje tabell som CREATE TABLE IF NOT EXISTS med dess unika begränsningar, index och sekundärnycklar inuti, och placerar alltihop mellan SET @OLD_FOREIGN_KEY_CHECKS=@@FOREIGN_KEY_CHECKS, FOREIGN_KEY_CHECKS=0; och SET FOREIGN_KEY_CHECKS=@OLD_FOREIGN_KEY_CHECKS;.
  • MariaDB sätter IF NOT EXISTS på varje sats: CREATE TABLE, varje begränsning UNIQUE och FOREIGN KEY samt varje CREATE INDEX.
  • PostgreSQL skriver CREATE TABLE IF NOT EXISTS och CREATE INDEX IF NOT EXISTS, och tar bort varje sekundärnyckel med DROP CONSTRAINT IF EXISTS innan den läggs till igen.
  • SQLite skriver CREATE TABLE IF NOT EXISTS och CREATE INDEX IF NOT EXISTS.
  • Databricks skriver CREATE TABLE IF NOT EXISTS och tar bort varje sekundärnyckel med DROP CONSTRAINT IF EXISTS innan den läggs till igen.
• Drop & re-create tar bort alla tabeller som skrivs innan de skapas igen, utom i Snowflake. Alla databaser har det:
  • MySQL och MariaDB skriver en DROP TABLE IF EXISTS för varje tabell, mellan samma två rader som slår av och åter på kontrollen av sekundärnycklar.
  • PostgreSQL skriver en enda DROP TABLE IF EXISTS som namnger alla tabeller, vilket misslyckas om en tabell utanför listan refererar till någon av dem. Med inledningen CREATE + USE tas en tabell vars namn inte anger något schema bort ur det schemat, till exempel shop.member.
  • MSSQL skriver en enda transaktion, som kräver SQL Server 2016 eller senare, vilket knappbeskrivningen SQL Server 2016+ på knappen anger. Den tar bort de sekundärnycklar som de skrivna tabellerna har, sedan tabellerna med en enda DROP TABLE IF EXISTS, och rullar tillbaka vid ett fel. En sekundärnyckel som en tabell utanför listan har blockerar ändå borttagningen.
  • SQLite skriver PRAGMA foreign_keys=OFF;, vilket förblir av för den anslutningen, och sedan en DROP TABLE IF EXISTS för varje tabell.
  • Oracle skriver DROP TABLE … CASCADE CONSTRAINTS för varje tabell och DROP SEQUENCE för varje sekvens för automatisk uppräkning, var och en i ett PL/SQL-block som slutar med en rad med / och som hoppar över det fel som en saknad tabell eller sekvens orsakar.
  • Databricks skriver en DROP TABLE IF EXISTS för varje tabell.
  • Snowflake tar inte bort något och skriver CREATE OR REPLACE TABLE i stället.

Medan Drop & re-create gäller namnger en varning i panelen de tabeller som tas bort: Drops <tables> before creating them. Their rows are lost., eller i Snowflake Replaces <tables>. Their rows are lost.
Upp till fem tabeller namnges fullständigt. Vid fler än fem namnger varningen de fyra första och räknar resten, till exempel a, b, c, d, and 3 more tables.

Inledning

Header inleder SQL-koden med de satser som skapar eller väljer den databas, eller det schema, som koden körs i. Namnet är diagrammets databasnamn, som skrivs i fältet database name i verktygsfältet, och omges av tecknet som Bracket anger.

• MySQL och MariaDB: USE skriver USE shop;, och CREATE + USE skriver CREATE DATABASE IF NOT EXISTS shop; före den.
• MSSQL: USE skriver USE shop och GO, och CREATE + USE skriver IF DB_ID(N'shop') IS NULL CREATE DATABASE shop och GO före den.
• PostgreSQL har bara CREATE + USE, som skriver CREATE SCHEMA IF NOT EXISTS shop; och SET search_path TO shop, public;.
• Oracle har bara USE, som skriver ALTER SESSION SET CURRENT_SCHEMA = shop;. CREATE + USE faller tillbaka på det, så det är den här raden som Oracle skriver med flikens standardinledning.
• Snowflake och Databricks: USE skriver USE SCHEMA shop;, och CREATE + USE skriver CREATE SCHEMA IF NOT EXISTS shop; före den.
• SQLite har ingetdera och skriver ingen inledning.

Där databasen har USE eller CREATE + USE anger knappbeskrivningen på knappen vad den skriver där, till exempel CREATE SCHEMA + SET search_path i PostgreSQL.

En inledning skrivs bara medan databasnamnet är en enkel identifierare: en ASCII-bokstav (A–Z, a–z) eller _, följd av ASCII-bokstäver, siffror eller _.
Med alla andra namn, även ett tomt, skrivs ingen inledning, och DROP TABLE i PostgreSQL namnger då inget schema. Medan en annan inledning än None gäller påpekar en notering under Header det: Database name "<name>" is not a valid identifier.
I ett nytt diagram är databasnamnet tomt, så tills du ger databasen ett namn visar panelen Database name "" is not a valid identifier.

Tabeller

Medan diagrammet har minst en tabellgrupp, synlig eller dold, visas Tables under This window only med en kryssruta för varje val:

• All, som kryssar i eller kryssar ur alla rutor. Den visar ett blandat läge medan bara vissa är ikryssade.
• En ruta per tabellgrupp, i diagrammets gruppordning, märkt med gruppens namn, eller unnamed för en grupp utan namn, efter en prick i gruppens färg när gruppen har en färg.
• No group, för de tabeller som inte ingår i någon grupp.

När alla rutor är ikryssade skriver fliken hela diagrammet.
När bara vissa är ikryssade skriver den tabellerna för de ikryssade rutorna med deras index och de sekundärnycklar som de har, även en som refererar till en tabell som har utelämnats. Skripten före och efter tabellerna skrivs ändå, och Drop & re-create, dess varning och Oracle-noteringen om långa namn omfattar bara de tabellerna.
När ingen ruta är ikryssad skriver fliken ingenting, och en ledtext över koden visar No tables chosen. Check some under Tables. Save file sparar då en tom fil, och Copy kopierar en tom text.

Precis som för Statements och Header hör valet till fönstret – se Alternativpanelen.
En grupp som läggs till senare börjar ikryssad bara om alla rutor var ikryssade i det ögonblicket. När en grupp tas bort försvinner dess ruta, och när den sista gruppen tas bort kryssas allt i igen.
Valet gäller bara den här fliken. Fliken Schema SQL i panelen Tabellegenskaper och getSchemaSQL() påverkas inte av det.

Skript före och efter tabellerna

Before tables och After tables innehåller din egen SQL-kod, till exempel satser med CREATE EXTENSION eller SET före tabellerna, eller behörigheter, vyer och startdata efter dem.
De sparas i dokumentet, ett par för hela diagrammet oavsett databas. Vart och ett skrivs in i SQL-koden precis som du skrev det och kontrolleras aldrig: skriptet före tabellerna hamnar efter inledningen och före satserna med DROP och tabellerna, skriptet efter tabellerna allra sist.

Radbrytningar skrivs som LF, och tomma rader före ett skript och blanktecken efter det tas bort.
I MSSQL läggs en rad med GO till efter ett skript vars sista rad inte är GO (eller GO med ett antal), som raden under de två fälten anger. I Oracle avslutar du själv ett PL/SQL-block med dess rad med /.

Fälten har syntaxmarkering för SQL och växer med sin text.
En ändring tillämpas när du lämnar fältet, genom att klicka någon annanstans eller byta flik, och först då ändras SQL-koden bredvid och dokumentet. Ett fält som du bara klickade i ändrar ingenting.
En ändring av ett skript ändrar diagrammet som alla andra ändringar: den sparas i filen, medarbetare ser den, och varje tillämpad ändring är ett steg i ångrahistoriken, som du ångrar från ERD-fliken.
Medan du skriver i ett fält lämnas editorns egna kortkommandon åt fältet, så Ctrl + Z (Windows/Linux) eller ⌘ + Z (Mac) ångrar det du skrev där, och kopiera, klipp ut och klistra in verkar på texten i stället för på diagrammet.
Snabbsökningen och utforskarens sökning öppnas ändå med sina kortkommandon, Ctrl + K och Ctrl + F (Windows/Linux) eller ⌘ + K och ⌘ + F (Mac). Eftersom Ctrl + F eller ⌘ + F byter till ERD-fliken tillämpar det din ändring, som alla flikbyten gör.
Ett fält utan tangentbordsfokus följer en ändring som en medarbetare eller en kodagent gör i dess skript. Ett fält som du befinner dig i visar den ändringen när du lämnar det utan att ha skrivit något. Om du har skrivit tillämpas din text när du lämnar fältet och ersätter deras.

Spara eller kopiera SQL-koden

Save file, längst ned i panelen eller i snabbmenyn, sparar exakt den SQL-kod som fliken visar, med dess aktuella databas, citattecken, satser, inledning, tabeller och skript, som <database name>-<timestamp>.sql. Filen namnges och sparas som alla andra exporter – se Exportera.

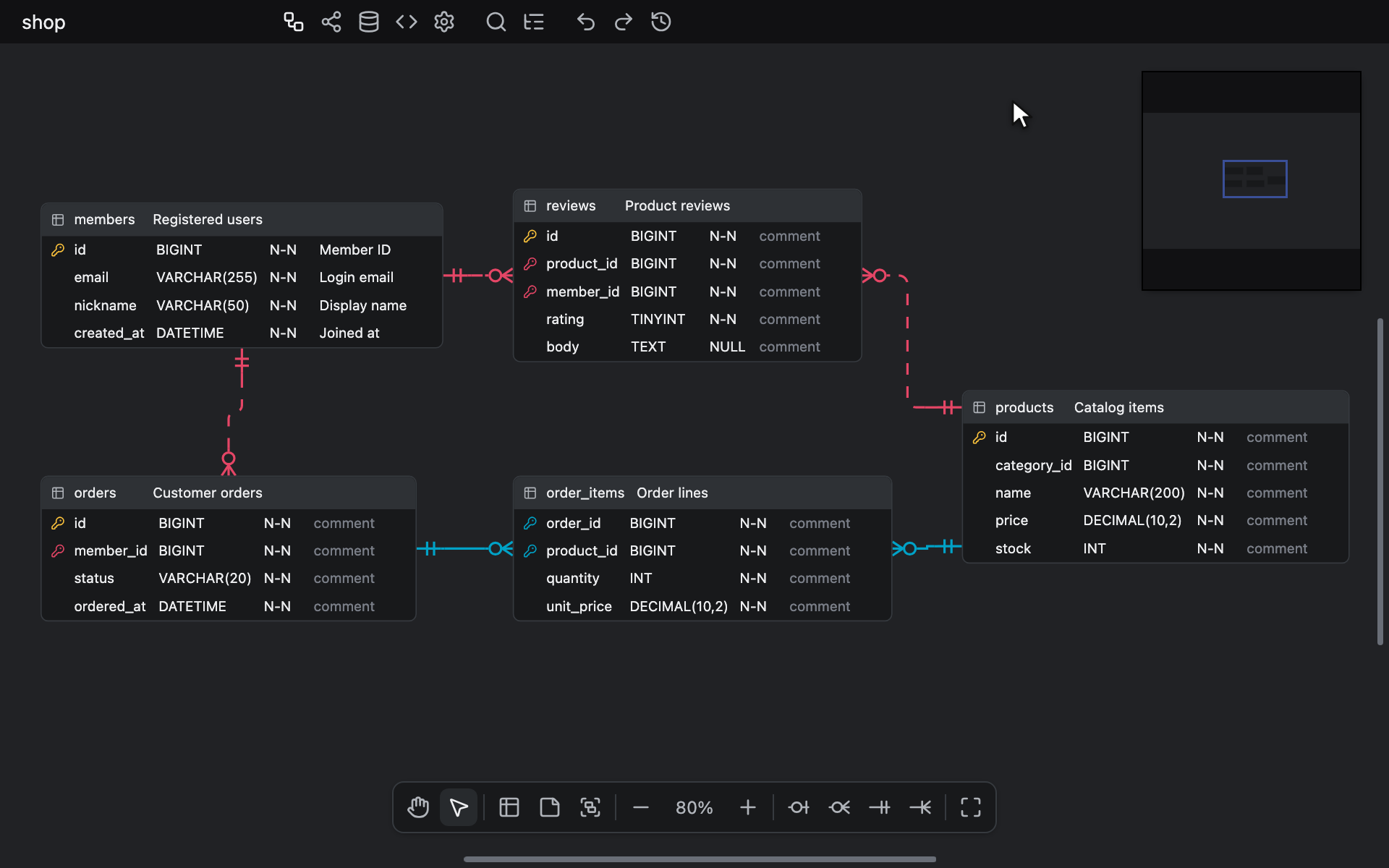

Export ▸ Schema SQL, i arbetsytans snabbmeny eller i snabbsökningen, sparar ingenting av sig själv.
Det byter till den här fliken, öppnar alternativpanelen även om den var ihopfälld och lägger tangentbordsfokus på Save file, så att ett tryck på Enter sparar filen.

Copy längst ned i panelen, eller kopieringsknappen som visas längst upp till höger i koden medan du håller pekaren över den, kopierar SQL-koden.
Meddelandet Copied! med en bock bekräftar kopieringen i två sekunder. Om webbläsaren eller värdprogrammet nekar åtkomst till Urklipp talar meddelandet Couldn't copy to the clipboard med en varningssymbol om det i stället. En ny kopiering ersätter meddelandet i stället för att lägga till ett till.
SQL-koden går också att markera, så du kan ta bara en del av den.

Vad DDL-koden skriver

De här reglerna gäller överallt där editorn skriver Schema SQL: på den här fliken och i dess fil, och i den SQL-kod som en sida med inbäddad editor eller en kodagent läser.
Fliken Schema SQL i panelen Tabellegenskaper följer dem för den enda tabell som den visar. Den skriver inga sekundärnycklar, utom i SQLite, där de står inuti CREATE TABLE, och ingen sekvens eller trigger för Oracle.

Delarna kommer i den här ordningen, åtskilda av en tom rad: inledningen, skriptet före tabellerna, satserna med DROP, tabellerna och skriptet efter tabellerna. Tabellerna skrivs i namnordning.
För ett diagram utan tabeller och utan skript skrivs ingenting, även om en inledning är vald.

Automatisk uppräkning

En kolumn med flaggan Auto Increment skrivs på det sätt som varje databas skriver automatisk uppräkning: AUTO_INCREMENT i MySQL och MariaDB, IDENTITY(1,1) i MSSQL, AUTOINCREMENT i Snowflake och GENERATED ALWAYS AS IDENTITY i PostgreSQL och Databricks.
Oracle får en sekvens SEQ_<table> och en trigger SEQ_TRG_<table> som fyller kolumnen från den. Triggern slutar med en rad med /, så att SQL*Plus och SQLcl kör den.

Där en databas inte godtar automatisk uppräkning för kolumnens typ utelämnas klausulen, och en kommentarsrad efter tabellen namnger kolumnen:

• PostgreSQL godtar den bara för smallint, integer eller bigint, under vilket som helst av deras namn: INT, INTEGER, BIGINT, SMALLINT, INT2, INT4 eller INT8. En kolumn av en annan typ får varken klausulen eller ett standardvärde, och kommentaren lyder till exempel -- PostgreSQL takes IDENTITY only on smallint, integer or bigint, so member.id is written without it.
• Databricks godtar den bara för BIGINT eller LONG.
• SQLite godtar AUTOINCREMENT bara för en tabells enda primärnyckelkolumn av en heltalstyp, till exempel INT, BIGINT eller INT8, med eller utan bredd. Den kolumnen skrivs som INTEGER och nyckeln som PRIMARY KEY (id AUTOINCREMENT). En ensam nyckel av någon annan typ skrivs utan det.

Referensåtgärder

Vilka åtgärder för ON DELETE och ON UPDATE som varje databas skriver listas i ON DELETE och ON UPDATE.
Där Snowflake utelämnar en åtgärd namnges den i en kommentar ovanför ALTER TABLE för den sekundärnyckeln, till exempel -- Snowflake creates no foreign key with a referential action other than NO ACTION, so ON DELETE CASCADE is left out.

Schemakvalificerade tabellnamn

När Bracket är None läses ett tabellnamn med en punkt, till exempel sales.users, som ett schema och en tabell, delat vid den sista punkten utanför hakparenteser eller dubbla citattecken.

• MySQL, MariaDB, MSSQL, Oracle och PostgreSQL bygger de automatiska namn som de skriver enbart av tabelldelen: FK_users_TO_orders och IDX_users i alla fem, UQ_users_email i alla utom PostgreSQL och PK_users i MSSQL och Oracle, de två av dem som namnger primärnyckeln. I de två ger [sales].[users] och "sales"."users" också PK_users, och [Order] ger PK_Order.
• SQLite namnger inga begränsningar, så det enda automatiska namn som SQLite bygger är indexets: CREATE INDEX sales.IDX_users ON users.
• Oracle skapar tabellens index, och sekvensen och triggern för en kolumn med automatisk uppräkning, i tabellens schema: sales.IDX_users, sales.SEQ_users och sales.SEQ_TRG_users.
• I Oracle och SQLite behåller ett indexnamn som du själv har gett ett schema det schemat.
• Ett automatiskt namn på en sekundärnyckel eller ett index som upprepar ett tidigare, oavsett skiftläge, får ett nummer. När orders refererar till både sales.users och hr.Users blir den andra nyckeln FK_Users_TO_orders1.

Med alla andra värden för Bracket är hela tabellnamnet en enda identifierare, till exempel "PK_sales.users". Snowflake och Databricks behåller alltid hela namnet.
Raderna Keys på fliken Index visar samma namn.

Standardvärden

En kolumns standardvärde skrivs så som du skrev det, men inom parenteser där databasen bara läser uttrycket inom parenteser. Ett standardvärde som redan står inom parenteser lämnas som det är.

• MySQL sätter allt utom en literal eller aktuell tid inom parenteser, till exempel (uuid()). MySQL sätter också alla standardvärden utom NULL inom parenteser i en kolumn av typen BLOB, TEXT, JSON, en spatial typ eller LONG…, och aktuell tid i alla kolumner utom de av typen TIMESTAMP eller DATETIME.
• MariaDB sätter allt utom en literal, aktuell tid, ett funktionsanrop eller ett namn inom parenteser.
• SQLite sätter allt utom en literal eller ett namn inom parenteser, till exempel (datetime('now')).
• PostgreSQL sätter bara ett uttryck inom parenteser när det har ett ord som AT TIME ZONE, AND, OR, IS, IN, LIKE, COLLATE eller = ANY utanför parenteser, till exempel (now() AT TIME ZONE 'utc').
• MSSQL, Oracle, Snowflake och Databricks skriver alla standardvärden så som de skrevs.

Skrivskyddade editorer

I en editor med readonly fungerar fliken som vanligt: Database och Bracket ändrar fortfarande den SQL-kod som visas, Statements, Header och Tables fungerar fortfarande, och Save file och Copy sparar och kopierar den fortfarande.
Bara de två skriptfälten är skrivskyddade.
