Schéma SQL

L’onglet Schema SQL affiche le DDL du diagramme pour la base de données sélectionnée : le SQL qui crée ses tables avec leurs clés, leurs index et leurs clés étrangères.
Passez à l’onglet Schema SQL dans la barre d’outils, ou choisissez Schema SQL sous Tab dans la recherche rapide. Choisir Schema SQL dans le sous-menu Export l’ouvre aussi, prêt pour l’enregistrement (voir Enregistrer ou copier le SQL).

Le SQL se trouve à gauche et, à sa droite, un panneau des options intitulé Schema SQL regroupe les choix qui le façonnent (voir Panneau des options). Même dans une langue d’affichage de droite à gauche, le SQL reste à gauche et se lit de gauche à droite.
Le panneau s’ouvre de lui-même, sauf si l’éditeur fait moins de 640 px de large à la première ouverture de l’onglet. Hide options, dans l’en-tête du panneau, le réduit, et Show options, en haut à droite du code, le rouvre. Il reste ensuite ouvert ou réduit tel que vous l’avez laissé, d’un changement d’onglet à l’autre, tant que l’éditeur est ouvert. Il se réduit et s’ouvre indépendamment du panneau de l’onglet Générateur de code, et n’est jamais enregistré dans le fichier.

Cliquez avec le bouton droit sur le SQL pour ouvrir son menu contextuel :

• Database et Bracket, deux sous-menus qui cochent chacun la valeur actuelle.
• Statements et Header, deux sous-menus qui cochent chacun le choix en vigueur. Un choix dont la base de données ne dispose pas porte une mention atténuée comme not in Oracle et ne fait rien.
• Options panel, coché tant que le panneau est affiché, qui le réduit ou l’ouvre.
• Save file

Tant que cet onglet est ouvert, la recherche rapide propose Database et Bracket ; Schema SQL: Statements et Schema SQL: Header, qui ne listent que les choix dont dispose la base de données ; et Schema SQL: Options panel, qui réduit ou ouvre le panneau.

Le SQL est écrit à l’ouverture de l’onglet, puis de nouveau chaque fois que change l’un des choix du panneau, le nom de la base de données ou un script. Une modification apportée aux tables pendant que l’onglet est ouvert, comme celle d’un collaborateur ou d’un agent de codage, apparaît une fois que vous quittez l’onglet et y revenez, ou dès que l’un de ces éléments change.

La boîte de dialogue Propriétés de la table possède son propre onglet Schema SQL, qui affiche le DDL d’une seule table. Il écrit toujours de simples instructions CREATE, sans en-tête ni scripts, n’a pas de panneau des options, et son menu contextuel ne propose que Database et Bracket.

Panneau des options

Le panneau contient trois groupes, chacun sous une légende :

1. Saved in the document : Database et Bracket (voir Base de données et délimiteur).
2. This window only : Statements, Header et, tant que le diagramme comporte un groupe de tables, Tables (voir Instructions, En-tête et Tables).
3. Saved in the document · written as is for every database : les scripts Before tables et After tables (voir Scripts avant et après les tables).

Save file et Copy se trouvent en bas du panneau (voir Enregistrer ou copier le SQL).

Les choix sous This window only appartiennent à la fenêtre de l’éditeur dans laquelle vous les faites. Ils ne sont ni enregistrés dans le document, ni partagés avec les collaborateurs, ni consignés dans l’historique d’annulation, et ils sont réinitialisés à la fermeture ou au rechargement de l’éditeur ; un changement d’onglet les conserve.
Statements démarre sur If not exists et Header sur CREATE + USE. Le SQL qu’une page intégrant l’éditeur lit avec getSchemaSQL(), et celui que lit un agent de codage, démarrent plutôt sur Create, sans en-tête.

Un choix dont la base de données sélectionnée ne dispose pas reste dans le panneau, grisé, avec l’info-bulle Not in <database>, comme Not in Oracle, et appuyer dessus ne fait rien.
Le SQL utilise alors la forme la plus proche dont dispose la base de données, et le bouton de cette forme apparaît enfoncé : If not exists se rabat sur Create, CREATE + USE sur USE, ou sur None lorsque la base de données n’a pas non plus USE, et USE sur None. Votre choix est conservé, si bien que passer à une base de données qui en dispose le fait revenir.

Base de données et délimiteur

Database est la base de données du diagramme, le même paramètre que Database dans le menu contextuel du canevas et que celui du générateur de code (voir Bases de données). Il liste Databricks, MSSQL, MariaDB, MySQL, Oracle, PostgreSQL, Snowflake et SQLite, démarre sur MySQL, et est enregistré dans le fichier comme toute modification.

Bracket définit le délimiteur placé autour des noms de table, de colonne, de contrainte et d’index : SingleQuote, DoubleQuote, Backtick, ou None pour n’en placer aucun, ce qui est la valeur par défaut. C’est le même paramètre que celui du générateur de code (voir Délimiteur).
Snowflake, qui ne délimite les noms qu’avec des guillemets doubles, les utilise pour tout choix autre que None, et Databricks délimite toujours les noms avec des accents graves.
Bracket n’est enregistré dans le fichier que tant que le verrou Bracket Type de l’onglet Paramètres est désactivé, et un nouveau diagramme a tous ses verrous activés. Tant que le verrou est activé, une modification réécrit le SQL à l’écran, mais le fichier conserve la valeur verrouillée et le diagramme se rouvre avec elle (voir Verrouillage).

Tant que la base de données est Oracle et que le SQL contient un nom de plus de 30 octets, ce que refusent Oracle 12.1 et les versions antérieures, une note sous les deux listes nomme chacun de ces noms : Oracle 12.2+ for names over 30 bytes: <names>. Elle vérifie les noms de table, de colonne, de schéma, de clé, d’index, de séquence et de déclencheur. Le SQL lui-même ne change pas.

Instructions

Statements détermine la façon dont les tables sont créées :

• Create écrit de simples instructions CREATE.
• If not exists ignore les tables et les index qui existent déjà. MySQL, MariaDB, PostgreSQL, SQLite et Databricks en disposent ; MSSQL, Oracle et Snowflake écrivent Create à la place.
  • MySQL écrit chaque table sous la forme CREATE TABLE IF NOT EXISTS, avec ses contraintes d’unicité, ses index et ses clés étrangères à l’intérieur, et place tout le lot entre SET @OLD_FOREIGN_KEY_CHECKS=@@FOREIGN_KEY_CHECKS, FOREIGN_KEY_CHECKS=0; et SET FOREIGN_KEY_CHECKS=@OLD_FOREIGN_KEY_CHECKS;.
  • MariaDB place IF NOT EXISTS sur chaque instruction : le CREATE TABLE, chaque contrainte UNIQUE et FOREIGN KEY, et chaque CREATE INDEX.
  • PostgreSQL écrit CREATE TABLE IF NOT EXISTS et CREATE INDEX IF NOT EXISTS, et supprime chaque clé étrangère avec DROP CONSTRAINT IF EXISTS avant de la rajouter.
  • SQLite écrit CREATE TABLE IF NOT EXISTS et CREATE INDEX IF NOT EXISTS.
  • Databricks écrit CREATE TABLE IF NOT EXISTS, et supprime chaque clé étrangère avec DROP CONSTRAINT IF EXISTS avant de la rajouter.
• Drop & re-create supprime toutes les tables qu’il écrit avant de les recréer, sauf sur Snowflake. Toutes les bases de données en disposent :
  • MySQL et MariaDB écrivent un DROP TABLE IF EXISTS pour chaque table, entre les deux mêmes lignes qui désactivent puis réactivent la vérification des clés étrangères.
  • PostgreSQL écrit un seul DROP TABLE IF EXISTS qui nomme toutes les tables et qui échoue si une table hors de la liste fait référence à l’une d’elles. Avec un en-tête CREATE + USE, une table dont le nom n’indique aucun schéma est supprimée de ce schéma, comme shop.member.
  • MSSQL écrit une seule transaction, qui nécessite SQL Server 2016 ou version ultérieure, comme l’indique l’info-bulle SQL Server 2016+ du bouton. Elle supprime les clés étrangères que portent les tables écrites, puis les tables avec un seul DROP TABLE IF EXISTS, et est annulée en cas d’erreur. Une clé étrangère portée par une table hors de la liste bloque tout de même la suppression.
  • SQLite écrit PRAGMA foreign_keys=OFF;, qui reste en vigueur pour cette connexion, puis un DROP TABLE IF EXISTS pour chaque table.
  • Oracle écrit DROP TABLE … CASCADE CONSTRAINTS pour chaque table et DROP SEQUENCE pour chaque séquence d’auto-incrément, chacun dans un bloc PL/SQL qui se termine par une ligne / et ignore l’erreur que lève une table ou une séquence absente.
  • Databricks écrit un DROP TABLE IF EXISTS pour chaque table.
  • Snowflake ne supprime rien et écrit CREATE OR REPLACE TABLE à la place.

Tant que Drop & re-create est en vigueur, un avertissement dans le panneau nomme les tables qu’il supprime : Drops <tables> before creating them. Their rows are lost., ou sur Snowflake Replaces <tables>. Their rows are lost.
Jusqu’à cinq tables, l’avertissement les nomme toutes. Au-delà de cinq, il nomme les quatre premières et compte les autres, comme a, b, c, d, and 3 more tables.

En-tête

Header ouvre le SQL avec les instructions qui créent ou sélectionnent la base de données, ou le schéma, où il s’exécute. Le nom est le nom de base de données du diagramme, saisi dans le champ database name de la barre d’outils, et il est délimité par le caractère choisi dans Bracket.

• MySQL et MariaDB : USE écrit USE shop;, et CREATE + USE écrit CREATE DATABASE IF NOT EXISTS shop; avant celle-ci.
• MSSQL : USE écrit USE shop et GO, et CREATE + USE écrit IF DB_ID(N'shop') IS NULL CREATE DATABASE shop et GO avant celles-ci.
• PostgreSQL ne dispose que de CREATE + USE, qui écrit CREATE SCHEMA IF NOT EXISTS shop; et SET search_path TO shop, public;.
• Oracle ne dispose que de USE, qui écrit ALTER SESSION SET CURRENT_SCHEMA = shop;. CREATE + USE se rabat sur celui-ci, si bien que c’est la ligne qu’Oracle écrit avec l’en-tête par défaut de l’onglet.
• Snowflake et Databricks : USE écrit USE SCHEMA shop;, et CREATE + USE écrit CREATE SCHEMA IF NOT EXISTS shop; avant celle-ci.
• SQLite ne dispose d’aucun des deux et n’écrit aucun en-tête.

Lorsque la base de données dispose de USE ou de CREATE + USE, l’info-bulle du bouton indique ce qu’il y écrit, comme CREATE SCHEMA + SET search_path sur PostgreSQL.

Un en-tête n’est écrit que tant que le nom de la base de données est un identifiant simple : une lettre ASCII (A–Z, a–z) ou _, puis des lettres ASCII, des chiffres ou des _.
Tout autre nom, y compris un nom vide, n’écrit aucun en-tête, et le DROP TABLE de PostgreSQL ne nomme alors aucun schéma. Tant qu’un en-tête autre que None est en vigueur, une note sous Header le signale : Database name "<name>" is not a valid identifier.
Le nom de base de données d’un nouveau diagramme est vide, si bien que, tant que vous ne lui avez pas donné de nom, le panneau affiche Database name "" is not a valid identifier.

Tables

Tant que le diagramme comporte au moins un groupe de tables, affiché ou masqué, Tables apparaît sous This window only avec une case à cocher pour chaque choix :

• All, qui coche ou décoche toutes les cases. Cette case affiche un état mixte tant que seules certaines sont cochées.
• Une case par groupe de tables, dans l’ordre des groupes du diagramme, libellée du nom du groupe, ou de unnamed pour un groupe sans nom, après un point de la couleur du groupe lorsqu’il en a une.
• No group, pour les tables qui n’appartiennent à aucun groupe.

Lorsque toutes les cases sont cochées, l’onglet écrit tout le diagramme.
Lorsque seules certaines le sont, il écrit les tables des cases cochées avec leurs index et les clés étrangères qu’elles portent, y compris celles qui font référence à une table exclue. Les scripts avant et après les tables sont tout de même écrits, et Drop & re-create, son avertissement et la note Oracle sur les noms longs ne portent que sur ces tables.
Lorsqu’aucune case n’est cochée, l’onglet n’écrit rien, et une indication par-dessus le code affiche No tables chosen. Check some under Tables. Save file enregistre alors un fichier vide, et Copy copie un texte vide.

Comme Statements et Header, ce choix appartient à la fenêtre (voir Panneau des options).
Un groupe ajouté par la suite n’est coché au départ que si toutes les cases étaient cochées à ce moment-là. Supprimer un groupe retire sa case, et supprimer le dernier groupe recoche tout.
Ce choix ne s’applique qu’à cet onglet. L’onglet Schema SQL de la boîte de dialogue Propriétés de la table et getSchemaSQL() n’en sont pas affectés.

Scripts avant et après les tables

Before tables et After tables contiennent votre propre SQL, comme des instructions CREATE EXTENSION ou SET avant les tables, ou des attributions de droits, des vues et des données initiales après elles.
Ils sont enregistrés dans le document, une seule paire pour tout le diagramme, quelle que soit la base de données. Chacun est écrit dans le SQL tel que vous l’avez saisi, sans jamais être vérifié : le script avant les tables se place après l’en-tête et avant les instructions DROP et les tables, et le script après les tables, tout à la fin.

Les sauts de ligne sont écrits en LF, et les lignes vides en tête d’un script ainsi que les espaces à sa fin sont supprimés.
Sur MSSQL, une ligne GO est ajoutée après un script dont la dernière ligne n’est pas GO (ou GO suivi d’un nombre), comme l’indique la ligne sous les deux champs. Sur Oracle, terminez vous-même un bloc PL/SQL par sa ligne /.

Les champs colorent la syntaxe SQL et s’agrandissent avec leur texte.
Une modification est appliquée lorsque vous quittez le champ, en cliquant ailleurs ou en changeant d’onglet, et c’est seulement alors que le SQL à côté et le document changent. Un champ dans lequel vous avez seulement cliqué ne change rien.
Une modification de script change le diagramme comme toute autre modification : elle est enregistrée dans le fichier, les collaborateurs la voient, et chaque modification appliquée est une étape de l’historique d’annulation, annulable depuis l’onglet ERD.
Pendant que vous saisissez du texte dans un champ, les raccourcis propres à l’éditeur sont laissés au champ, si bien que Ctrl + Z (Windows/Linux) ou ⌘ + Z (Mac) y annule votre saisie, et que copier, couper et coller agissent sur le texte plutôt que sur le diagramme.
La recherche rapide et la recherche de l’explorateur s’ouvrent toujours avec leurs raccourcis, Ctrl + K et Ctrl + F (Windows/Linux) ou ⌘ + K et ⌘ + F (Mac). Puisque Ctrl + F ou ⌘ + F bascule vers l’onglet ERD, il applique votre modification, comme tout changement d’onglet.
Un champ qui n’a pas le focus clavier suit une modification qu’un collaborateur ou un agent de codage apporte à son script. Un champ dans lequel vous vous trouvez affiche cette modification lorsque vous le quittez sans rien y avoir saisi. Si vous y avez saisi quelque chose, votre texte est appliqué lorsque vous quittez le champ et remplace le leur.

Enregistrer ou copier le SQL

Save file, en bas du panneau ou dans le menu contextuel, enregistre exactement le SQL qu’affiche l’onglet, avec sa base de données, son délimiteur, ses instructions, son en-tête, ses tables et ses scripts actuels, sous le nom <database name>-<timestamp>.sql. Le fichier est nommé et enregistré comme toute autre exportation (voir Exporter).

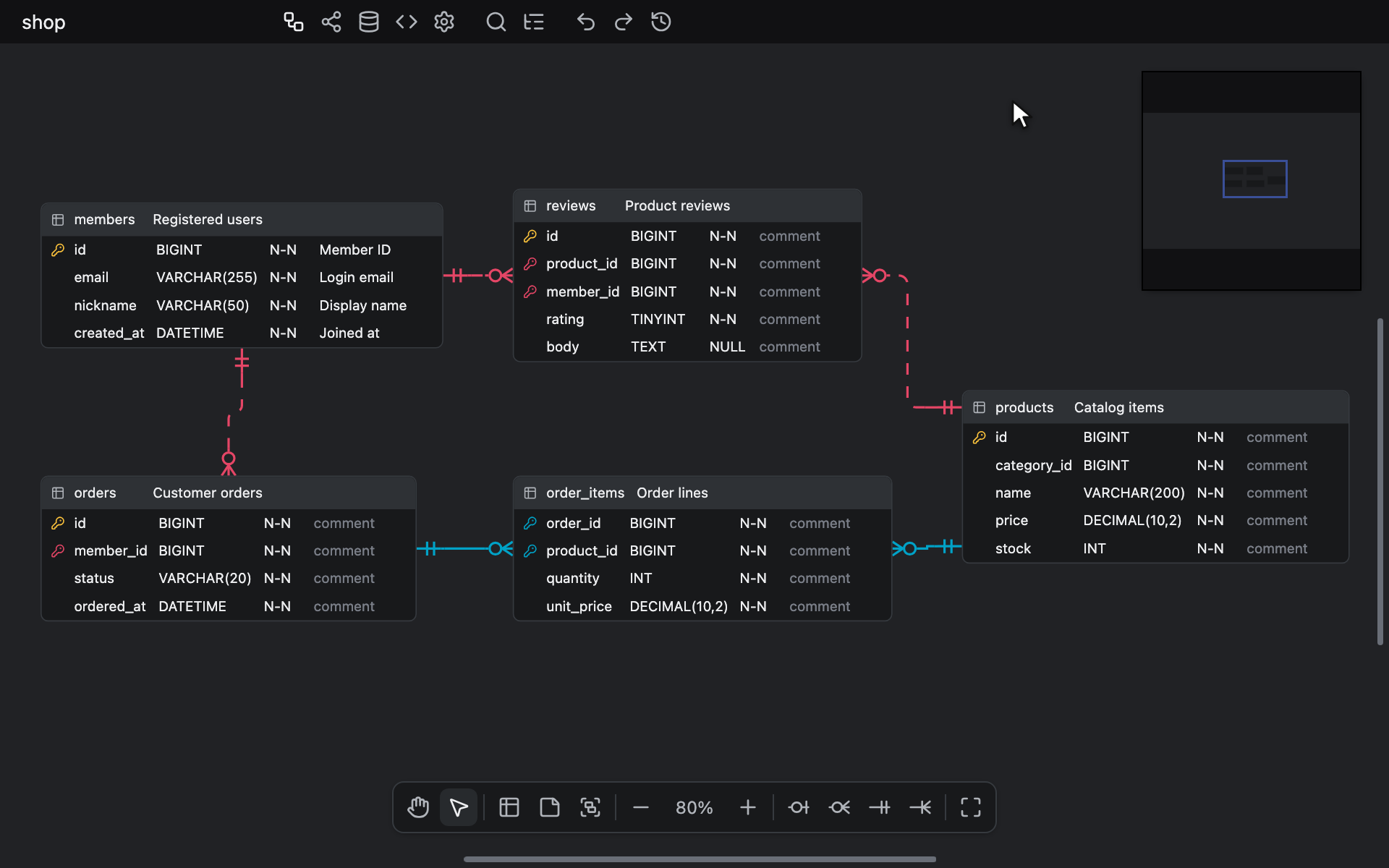

Export ▸ Schema SQL, dans le menu contextuel du canevas ou dans la recherche rapide, n’enregistre rien à lui seul.
Il passe à cet onglet, ouvre le panneau des options même s’il était réduit, et place le focus clavier sur Save file, si bien qu’un appui sur Enter enregistre le fichier.

Copy, en bas du panneau, ou le bouton de copie qui apparaît en haut à droite du code lorsque vous le survolez, copie le SQL.
Une notification Copied! avec une coche le confirme pendant deux secondes. Si le navigateur ou l’hôte refuse l’accès au Presse-papiers, une notification Couldn't copy to the clipboard avec un signe d’avertissement le signale à la place. Copier de nouveau remplace la notification au lieu d’en ajouter une autre.
Le SQL est aussi sélectionnable, si bien que vous pouvez n’en prendre qu’une partie.

Ce qu’écrit le DDL

Ces règles valent partout où l’éditeur écrit le Schéma SQL : dans cet onglet et dans son fichier, ainsi que dans le SQL que lit une page qui intègre l’éditeur ou un agent de codage.
L’onglet Schema SQL de la boîte de dialogue Propriétés de la table les suit pour la seule table qu’il affiche. Il n’écrit ni clé étrangère, sauf celles de SQLite, qui se trouvent dans son CREATE TABLE, ni séquence ni déclencheur Oracle.

Les parties se suivent dans cet ordre, séparées par une ligne vide : l’en-tête, le script avant les tables, les instructions DROP, les tables et le script après les tables. Les tables sont écrites dans l’ordre de leur nom.
Un diagramme sans tables ni scripts n’écrit rien, même avec un en-tête choisi.

Auto-incrément

Une colonne marquée Auto Increment est écrite comme chaque base de données l’écrit : AUTO_INCREMENT sur MySQL et MariaDB, IDENTITY(1,1) sur MSSQL, AUTOINCREMENT sur Snowflake, et GENERATED ALWAYS AS IDENTITY sur PostgreSQL et Databricks.
Oracle reçoit une séquence SEQ_<table> et un déclencheur SEQ_TRG_<table> qui remplit la colonne à partir de celle-ci. Le déclencheur se termine par une ligne /, si bien que SQL*Plus et SQLcl l’exécutent.

Lorsqu’une base de données n’accepte pas l’auto-incrément sur le type de la colonne, la clause est omise, et une ligne de commentaire après la table nomme la colonne :

• PostgreSQL ne l’accepte que sur smallint, integer ou bigint, sous n’importe lequel de leurs noms : INT, INTEGER, BIGINT, SMALLINT, INT2, INT4 ou INT8. Une colonne d’un autre type ne reçoit ni la clause ni de valeur par défaut, et le commentaire indique, par exemple, -- PostgreSQL takes IDENTITY only on smallint, integer or bigint, so member.id is written without it.
• Databricks ne l’accepte que sur BIGINT ou LONG.
• SQLite n’accepte AUTOINCREMENT que sur la seule colonne de clé primaire d’une table, d’un type entier comme INT, BIGINT ou INT8, avec ou sans largeur. Cette colonne est écrite en INTEGER, et la clé en PRIMARY KEY (id AUTOINCREMENT). Une clé à une seule colonne de tout autre type est écrite sans auto-incrément.

Actions référentielles

Les actions ON DELETE et ON UPDATE qu’écrit chaque base de données sont listées dans ON DELETE et ON UPDATE.
Lorsque Snowflake omet une action, un commentaire au-dessus de l’ALTER TABLE de cette clé étrangère la nomme, comme -- Snowflake creates no foreign key with a referential action other than NO ACTION, so ON DELETE CASCADE is left out.

Noms de table qualifiés par le schéma

Avec Bracket sur None, un nom de table contenant un point, comme sales.users, est lu comme un schéma et une table, séparés au dernier point situé hors crochets ou guillemets doubles.

• MySQL, MariaDB, MSSQL, Oracle et PostgreSQL construisent les noms automatiques qu’ils écrivent à partir de la seule partie table : FK_users_TO_orders et IDX_users sur les cinq, UQ_users_email sur tous sauf PostgreSQL, et PK_users sur MSSQL et Oracle, les deux seuls à nommer la clé primaire. Sur ces deux-là, [sales].[users] et "sales"."users" donnent aussi PK_users, et [Order] donne PK_Order.
• SQLite ne nomme aucune contrainte, si bien que le seul nom automatique qu’il construit est celui de l’index : CREATE INDEX sales.IDX_users ON users.
• Oracle crée les index de la table, ainsi que la séquence et le déclencheur d’une colonne auto-incrémentée, dans le schéma de la table : sales.IDX_users, sales.SEQ_users et sales.SEQ_TRG_users.
• Dans Oracle et SQLite, un nom d’index auquel vous avez vous-même donné un schéma le conserve.
• Un nom automatique de clé étrangère ou d’index qui répète un nom précédent, sans tenir compte de la casse, reçoit un numéro. Lorsque sales.users et hr.Users sont tous deux référencés depuis orders, la seconde clé est FK_Users_TO_orders1.

Avec tout autre Bracket, le nom de table entier forme un seul identifiant, comme "PK_sales.users". Snowflake et Databricks conservent toujours le nom entier.
Les lignes Keys de l’onglet Index affichent les mêmes noms.

Valeurs par défaut

La valeur par défaut d’une colonne est écrite telle que vous l’avez saisie, mais entre parenthèses lorsque la base de données ne lit cette expression qu’à l’intérieur de parenthèses. Une valeur par défaut déjà entre parenthèses est laissée telle quelle.

• MySQL met entre parenthèses tout ce qui n’est pas un littéral ou l’heure actuelle, comme (uuid()). Il met aussi entre parenthèses toute valeur par défaut autre que NULL sur une colonne BLOB, TEXT, JSON, spatiale ou LONG…, ainsi que l’heure actuelle sur toute colonne autre que TIMESTAMP ou DATETIME.
• MariaDB met entre parenthèses tout ce qui n’est pas un littéral, l’heure actuelle, un appel de fonction ou un nom.
• SQLite met entre parenthèses tout ce qui n’est pas un littéral ou un nom, comme (datetime('now')).
• PostgreSQL ne met entre parenthèses qu’une expression contenant un mot comme AT TIME ZONE, AND, OR, IS, IN, LIKE, COLLATE ou = ANY hors parenthèses, comme (now() AT TIME ZONE 'utc').
• MSSQL, Oracle, Snowflake et Databricks écrivent toutes les valeurs par défaut telles que saisies.

Éditeurs en lecture seule

Dans un éditeur readonly, l’onglet fonctionne normalement : Database et Bracket modifient toujours le SQL affiché, Statements, Header et Tables fonctionnent toujours, et Save file et Copy l’enregistrent et le copient toujours.
Seuls les deux champs de script sont en lecture seule.
