Annuler et rétablir

Vous pouvez revenir à un état d’édition antérieur ou avancer vers un état ultérieur.
L’historique conserve jusqu’à 2048 modifications.

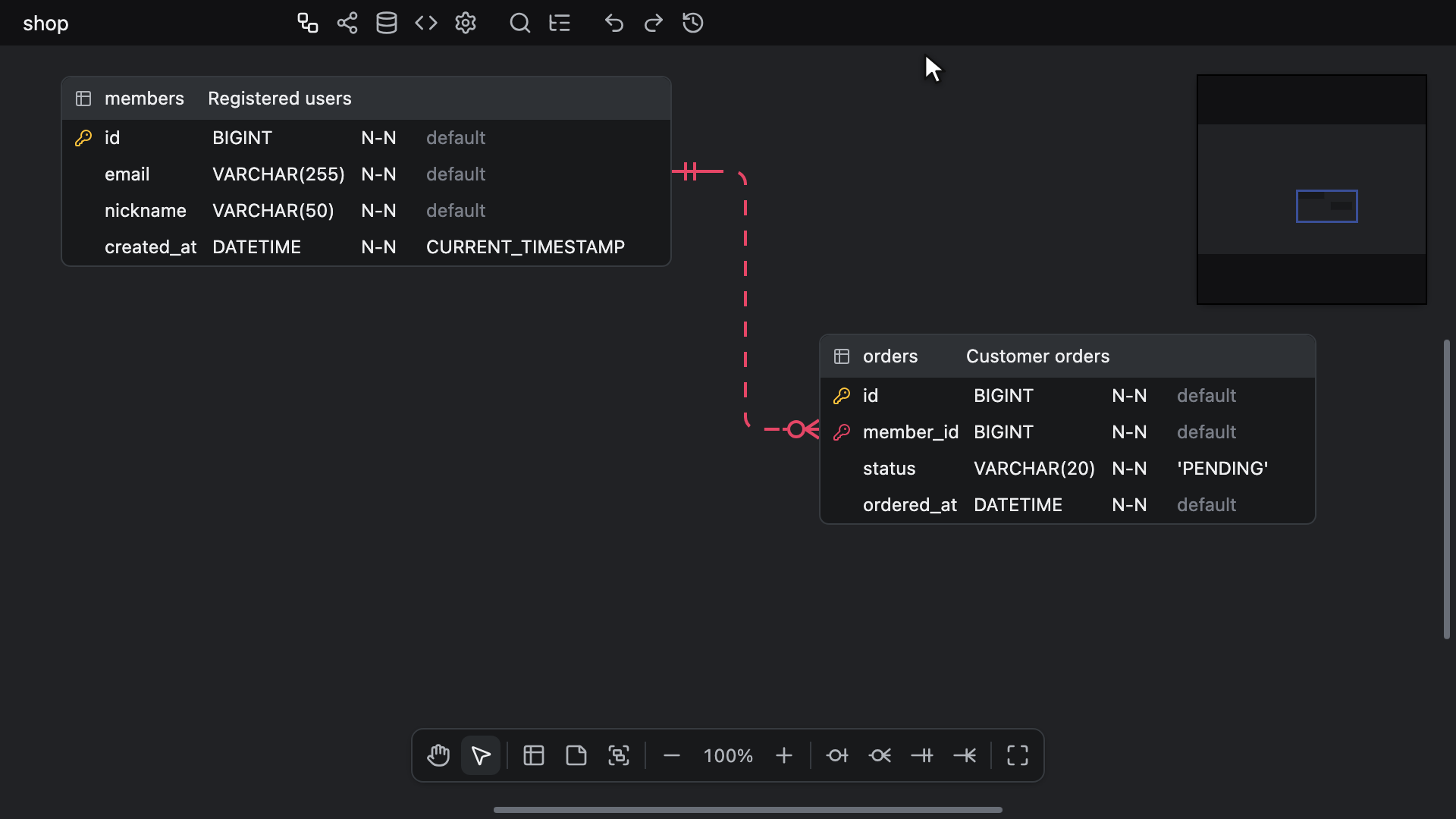

• Annuler : Ctrl + Z (Windows/Linux) ou ⌘ + Z (Mac)
• Rétablir : Ctrl + Shift + Z (Windows/Linux) ou ⌘ + Shift + Z (Mac)

Dans l’onglet ERD, la barre d’outils propose les deux mêmes commandes sous la forme des boutons Undo et Redo, à côté de Time Travel. Dans l’onglet Dictionnaire, elle affiche Undo et Redo sans Time Travel, et aucun autre onglet ne les affiche.
Ils ne sont actifs que lorsqu’il y a quelque chose à annuler ou à rétablir. Un éditeur readonly les masque, ainsi que Time Travel, et les raccourcis n’y annulent ni ne rétablissent rien.

Annuler et Rétablir n’agissent sur l’historique du diagramme que dans l’onglet ERD.
Les raccourcis y sont inactifs tant que la recherche rapide, Table Properties, Diff Viewer, l’aperçu de Auto Layout, la boîte de dialogue Export image, Associer les colonnes ou le voyage dans le temps est ouvert.
Ils continuent de fonctionner tant que le focus clavier se trouve n’importe où dans l’explorateur, arborescence comprise, et tant que le sélecteur de couleur est ouvert. Même lorsque le point d’insertion se trouve dans l’un de leurs champs, comme Rechercher, Remplacer ou Hex, ils annulent et rétablissent les modifications du diagramme plutôt que celles du texte du champ.

Dans les autres onglets :

• Dictionnaire : ils annulent et rétablissent les modifications de la feuille affichée, Domains, Words ou Terms, à partir de l’historique propre de cette feuille, jamais de celui du diagramme. Dans la feuille Checks, ils ne font rien (voir Feuilles du dictionnaire).
• Visualisation : en mode Flow, les mêmes touches reviennent en arrière et avancent parmi ce qu’a affiché le mode Flux, comme le font Previous table et Next table, y compris dans un éditeur readonly. Elles n’y annulent ni ne rétablissent jamais rien dans le diagramme (voir Table précédente et table suivante). En mode Graph, elles ne font rien.
• Schéma SQL, Générateur de code et Paramètres : ils sont indisponibles. Dans les champs Before tables et After tables de l’onglet Schéma SQL, les mêmes touches annulent et rétablissent plutôt votre saisie dans le champ.

L’historique est conservé en mémoire pour la session en cours. Il n’est pas enregistré dans le document, si bien qu’un diagramme rouvert démarre avec un historique vide.

Ce que l’historique enregistre

Sont enregistrés :

• Tables et mémos : ajout, suppression, déplacement et couleur ; nom, nom logique et commentaire d’une table ; texte et taille d’un mémo.
• Groupes de tables : ajout, suppression, déplacement, redimensionnement, nom, couleur et groupe auquel appartient chaque table (voir Groupes de tables).
• Colonnes : ajout, suppression, réorganisation, nom logique, domaine auquel chacune est liée et toutes les options de colonne.
• Les noms physiques que dérivent les dictionnaires, et le fait que chaque nom soit personnel ou dérivé par les dictionnaires : une seule annulation restaure ensemble un nom et cet état (voir Vos propres noms).
• Derive Physical Name Again et Derive Physical Names Again (voir Dériver à nouveau les noms physiques).
• Relations : ajout, suppression, changement de type, colonnes définies dans Associer les colonnes et chaque choix dans On Delete ou On Update (voir ON DELETE et ON UPDATE). Annuler une suppression fait revenir la relation avec ses actions ON DELETE et ON UPDATE.
• Index et leurs colonnes.
• Position de la vue, niveau de zoom et options de View Option.
• Les scripts Before tables et After tables de l’onglet Schéma SQL, à raison d’une étape par modification appliquée en quittant le champ (voir Scripts avant et après les tables).
• L’importation d’un fichier, et l’ajout d’un fichier avec Import and Add.

Ne sont pas enregistrés :

• Le SGBD et le nom de la base de données.
• Le langage du générateur de code, Table Name Case et Column Name Case.
• Le type de délimiteur, qu’il soit défini dans l’onglet Schéma SQL ou dans l’onglet Générateur de code.
• Les choix Statements, Header, Write logical names into empty comments et Tables de l’onglet Schéma SQL, qui appartiennent à la fenêtre de l’éditeur (voir Panneau des options).
• Tout le contenu de l’onglet Paramètres, lignes Lock comprises.
• Le changement de vue de l’affichage des noms, depuis n’importe lequel de ses emplacements, que son verrou soit activé ou désactivé (voir Changer de vue).
• Le thème et la langue d’affichage (voir Langue et thème).
• Quelle table, quel mémo ou quel groupe s’affiche devant les autres.
• L’explorateur : son ouverture, sa fermeture ou son redimensionnement, le repli de son arborescence, ainsi que le texte et les options de recherche. Ce que modifient Replace et Replace All est toutefois enregistré, tout comme le défilement que produit un « aller à » (voir Un geste, une étape).
• Le zoom et le déplacement de la vue dans l’onglet Visualisation, quel que soit le mode, le déplacement des nœuds du graphe ou des cartes du mode Flux, Tidy Up, l’affichage des lignes, la concentration sur des tables et le parcours avec Previous table et Next table (voir Le mode Flux ne modifie jamais le document).
• La feuille affichée de l’onglet Dictionnaire, ainsi que la recherche, la sélection, le défilement et les largeurs de colonne de chaque feuille (voir Ouvrir l’onglet).

Aucun de ces changements ne peut être annulé.

Un éditeur en lecture seule n’enregistre rien du tout. La position de la vue, le zoom et les bascules de View Option y changent encore, de même que l’onglet, l’affichage des noms, le SGBD et les paramètres de code, mais sur cet écran seulement, si bien qu’il n’y a rien à annuler (voir Éditeurs en lecture seule dans Paramètres).

Les modifications effectuées dans l’onglet Dictionnaire peuvent être annulées, mais elles vont dans l’historique de leur propre feuille plutôt que dans celui-ci, si bien qu’Annuler dans l’onglet ERD n’en défait jamais aucune, pas même le nouveau Data Type d’un domaine et les types de colonne qu’il modifie (voir Feuilles du dictionnaire).

Les modifications provenant d’un autre éditeur ne sont pas enregistrées non plus, si bien qu’Annuler ne revient que sur les vôtres. Dans une session collaborative, chaque éditeur annule ses propres modifications, et un agent de codage qui modifie le diagramme via le serveur MCP annule les siennes avec erd_undo.

Annuler un Import, qui remplace tout le diagramme, ramène le diagramme précédent tel que l’éditeur le contenait au moment de l’importation, avec chaque verrou activé ou désactivé et chaque valeur verrouillée tels qu’ils étaient alors.
Si Viewport était verrouillé dans ce diagramme, la vue et le zoom reviennent à la vue verrouillée, celle où s’ouvre le diagramme, plutôt qu’à l’endroit où vous vous trouviez. Si son Viewport était déverrouillé, ils reviennent à l’endroit où vous vous trouviez au moment de l’importation. Les autres paramètres verrouillés, comme l’onglet où vous vous trouvez, le langage du générateur de code ou l’affichage des noms, restent tels qu’ils sont sur votre écran.
Un nouveau diagramme démarre avec tous les verrous activés. Déverrouillez Viewport avant d’importer pour conserver votre vue lors d’une telle annulation. Le déverrouiller après coup, ou importer un fichier JSON dont le propre verrou Viewport est désactivé, ne change pas l’endroit où l’annulation vous ramène.
Annuler ou rétablir un Import met aussi fin à une relation en cours de tracé (voir Création de relations).

Annuler l’importation d’un fichier JSON fait aussi revenir les mots, les termes et les domaines du diagramme précédent. Une importation Schéma SQL, GraphQL, DBML ou AML conserve les dictionnaires, si bien que son annulation et son rétablissement les laissent tels qu’ils sont, modifications effectuées depuis dans l’onglet Dictionnaire comprises.

Une annulation ou un rétablissement dans l’onglet ERD qui lie de nouveau une colonne à un domaine, ou qui fait revenir une colonne liée à un domaine, donne à la colonne le type de données actuel du domaine. Si l’un ou l’autre remet un autre type sur une colonne liée, il la délie (voir Domaines et types de données).

Un geste, une étape

Tout ce que déclenche un même geste devient une seule entrée de l’historique.
Coller plusieurs tables et mémos à la fois, ou les dupliquer avec Alt + drag, s’annule en une seule étape.

Un appui sur Delete ou Backspace, ou l’entrée Delete selected ou Delete columns d’un menu contextuel, constitue une seule étape, quel que soit le nombre de tables, de mémos, de groupes de tables ou de colonnes supprimés.
Activer ou désactiver la clé primaire sur plusieurs colonnes sélectionnées constitue une seule étape, que ce soit avec Alt + K (Windows/Linux) ou ⌥ + K (Mac) ou avec Primary Key on selected columns dans le menu contextuel d’une table.
Définir la couleur de la sélection, ou la retirer avec No color ou Remove color, constitue une seule étape, quel que soit le nombre de tables, de mémos et de groupes sélectionnés. Choisir une couleur que possèdent déjà tous les éléments sélectionnés n’enregistre aucune étape, pas plus que No color lorsqu’aucun élément sélectionné n’a de couleur.
Map ou Save dans Associer les colonnes constitue une seule étape, y compris les colonnes de clé étrangère qu’il ajoute et les types de données qu’il modifie.
Import and Add constitue une seule étape, y compris le défilement qui amène le bloc ajouté dans la vue lorsqu’il en faut un.

Choisir un terme dans la liste sous une cellule du nom logique constitue une seule étape : le nom logique, le nom physique qu’il dérive et, pour une colonne, le domaine du terme avec son type de données (voir Saisie semi-automatique des termes).
Choisir un domaine dans la cellule Domaine d’une colonne constitue une seule étape, avec le type de données qu’il donne à la colonne et ce que la synchronisation du type de données des relations propage le long des relations. Choisir None, qui délie la colonne, constitue aussi une seule étape (voir La cellule Domaine). Saisir dans une colonne liée un type de données autre que celui de son domaine délie la colonne dans l’étape de cette saisie.
Derive Physical Name Again ou Derive Physical Names Again constitue une seule étape, quel que soit le nombre de noms, de liens de domaine et de types de données qu’il modifie. Ce n’est que lorsqu’il ne change rien qu’il n’enregistre aucune étape. Rendre un nom personnel aux dictionnaires constitue une modification, même lorsque le nom contient déjà ce qu’ils donnent.

Créer un groupe de tables, en le traçant ou en regroupant les tables sélectionnées avec Group selected tables ou T puis G, constitue une seule étape avec toutes les tables qu’il accueille. Supprimer un groupe constitue une seule étape, et annuler cette suppression fait revenir le groupe avec ses tables.
Faire glisser un groupe par sa barre de titre déplace le groupe et toutes ses tables en une seule étape. Les tables déposées dans un groupe ou sorties d’un groupe changent de groupe dans la même étape que leur glissement si vous relâchez moins de 200ms environ après le dernier mouvement, si bien qu’une seule annulation les remet à leur place et dans les groupes où elles se trouvaient. Après une pause plus longue avant de relâcher, le changement de groupe constitue une étape distincte, et la première annulation ne défait que lui.
Le redimensionnement d’un groupe par un bord ou un coin est enregistré une seule fois, lorsque vous relâchez.
Appliquer la disposition automatique constitue une seule étape, ajustement des groupes autour de leurs tables compris.

Replace All dans Rechercher et remplacer constitue lui aussi une seule étape, quel que soit le nombre de noms de table, de noms de colonne, de noms logiques, de noms d’index, de noms de groupe de tables, de commentaires et de mémos modifiés, noms physiques et liens de domaine que dérivent les noms logiques compris. Lorsqu’il ne change rien, comme lorsque Preserve Case réécrit chaque correspondance à l’identique, il n’enregistre aucune étape.
Un Replace isolé constitue une seule étape, y compris ce que dérive un nom logique et le défilement jusqu’à la correspondance suivante lorsque celle-ci en nécessite un. Lorsqu’il réécrit sa correspondance à l’identique, il n’enregistre que ce défilement, ou rien s’il n’y en a pas.
Aller à une correspondance ne fait défiler le canevas que si la correspondance n’est pas déjà bien visible (voir Où aboutit un saut). Ce défilement est enregistré comme tout autre changement de position de la vue, si bien qu’après un parcours des correspondances, Annuler défait d’abord ces défilements, un par étape.
Les autres « aller à » qui aboutissent sur le canevas enregistrent leurs défilements de la même façon : choisir une ligne dans l’explorateur, un résultat de la recherche rapide, une vérification de la feuille Checks de l’onglet Dictionnaire qui désigne une table ou une colonne, ou le bouton de carte de lien externe en mode Flux. Un « aller à » qui laisse la vue en place n’enregistre rien. Choisir une ligne dans la liste de Diff Viewer n’enregistre rien non plus, puisque cela ne déplace que les côtés en lecture seule propres à la visionneuse de différences.

Un glissement continu, un déplacement de la vue du canevas, un zoom, un pincement ou un changement de couleur est mis en mémoire tampon pendant 200ms environ et forme lui aussi une seule entrée.
Un glissement de moins de 20px au total n’enregistre aucun déplacement. Seul le changement de groupe qu’il entraîne, le cas échéant, est enregistré.

Dans une cellule ou un mémo, la saisie est enregistrée entrée par entrée plutôt que geste par geste : chaque caractère saisi, chaque collage et chaque étape d’une composition IME constitue une étape distincte.
Une cellule du nom logique est enregistrée de la même façon. Lorsque son éditeur se ferme sur un nom logique différent de celui avec lequel il s’est ouvert, le nom physique que les dictionnaires en dérivent constitue une étape supplémentaire après la saisie. La première annulation ne défait que ce nom, avec le domaine et le type de données qu’a apportés un terme, et laisse le nom logique que vous avez saisi. Lorsque rien n’est dérivé, rien de plus n’est enregistré (voir Écrire un nom logique).
Le nom d’un groupe de tables est enregistré une seule fois, lorsque Enter ou la sortie du champ le valide, si bien que le nom saisi dans un groupe que vous venez de créer constitue une étape distincte de sa création. Esc, ou un nom laissé inchangé, n’enregistre rien.

Feuilles du dictionnaire

Les feuilles Domains, Words et Terms de l’onglet Dictionnaire conservent chacune leur propre historique, distinct de celui du diagramme. Chaque modification effectuée dans l’onglet va dans l’historique de la feuille dont elle écrit les lignes. Comme celui du diagramme, chaque historique conserve jusqu’à 2048 étapes et réside en mémoire pour la session.

• Lorsque le focus clavier se trouve dans l’onglet, Ctrl + Z (Windows/Linux) ou ⌘ + Z (Mac) annule la dernière modification de la feuille affichée, et Ctrl + Shift + Z (Windows/Linux) ou ⌘ + Shift + Z (Mac) rétablit la dernière modification annulée.
• Les boutons Undo et Redo de la barre d’outils font de même, et ne sont actifs que lorsque la feuille affichée a une modification à annuler ou à rétablir. Appuyer dessus laisse le focus clavier là où il était, dans la grille ou dans le champ de recherche. L’onglet n’a pas de Time Travel.
• Dans la feuille Checks, où rien n’est modifié, les boutons restent inactifs, et ni eux ni les touches n’ont d’effet.
• Lorsqu’une modification de cellule est ouverte, ou que le point d’insertion se trouve dans le champ de recherche de l’onglet, les touches annulent et rétablissent plutôt votre saisie à cet endroit.

Les historiques ne se croisent jamais. Annuler dans l’onglet ERD ne défait jamais une modification d’une feuille, et Annuler dans une feuille ne défait jamais une modification d’une autre feuille ni du diagramme. Chaque feuille conserve son historique lorsque vous changez de feuille ou d’onglet.

Chacun des éléments suivants constitue une seule étape de sa feuille :

• Une modification de cellule, enregistrée une seule fois lorsqu’elle est écrite plutôt qu’à chaque caractère saisi, et seulement lorsqu’elle change la valeur (voir Modifier les cellules).
• Un collage, lignes qu’il ajoute comprises, et l’effacement des cellules sélectionnées avec Delete ou Backspace (voir Copier et coller).
• Add Row, et chaque insertion ou suppression de lignes, depuis la barre, le menu de la grille ou les touches, quel que soit le nombre de lignes concernées (voir Ajouter et supprimer des lignes).
• Le domaine d’un terme choisi dans sa liste, None compris (voir Le domaine d’un terme).
• Un tri (voir Trier).
• Un fichier CSV importé avec Import CSV, quel que soit le nombre de lignes qu’il ajoute ou met à jour. Il constitue une étape de la feuille que le fichier remplit, que l’onglet affiche alors, quelle que soit la feuille depuis laquelle vous l’avez importé (voir Importer).

Une écriture qui ne change rien, comme le même fichier importé de nouveau ou le tri d’une feuille déjà dans cet ordre, n’enregistre aucune étape, pas plus qu’une écriture refusée avec une notification Nothing saved: …. Lorsqu’un terme sans Physical Name reçoit un nom, le nom physique que composent ses mots fait partie de l’étape de cette modification.

Le nouveau Data Type d’un domaine constitue une seule étape de la feuille Domains, avec les types qu’il donne aux colonnes liées au domaine et à celles que la synchronisation du type de données des relations atteint à partir de ces colonnes (voir Domaines et types de données).
L’annuler ou le rétablir modifie le type des colonnes liées au domaine à ce moment-là, si bien qu’une colonne que vous avez depuis liée à un autre domaine ou dont vous avez changé le type conserve son type. Une colonne que l’étape a déliée, comme une clé étrangère que la synchronisation a retirée d’un domaine qui lui était propre, n’est liée de nouveau que si elle est encore déliée et qu’elle a encore le type que l’étape lui a laissé.

Un éditeur readonly masque les boutons, et les touches n’y annulent ni ne rétablissent rien.
Les modifications des collaborateurs et des agents de codage ne sont pas non plus enregistrées dans l’historique d’une feuille.

L’historique de chaque feuille est vidé lorsque les dictionnaires sont remplacés : par un Import d’un fichier JSON, le vôtre ou celui d’un collaborateur, par son annulation ou son rétablissement, et par le chargement d’un autre diagramme dans l’éditeur. Un Import Schéma SQL, GraphQL, DBML ou AML conserve les dictionnaires, et avec eux l’historique de chaque feuille, y compris lors de son annulation et de son rétablissement.

Voyage dans le temps

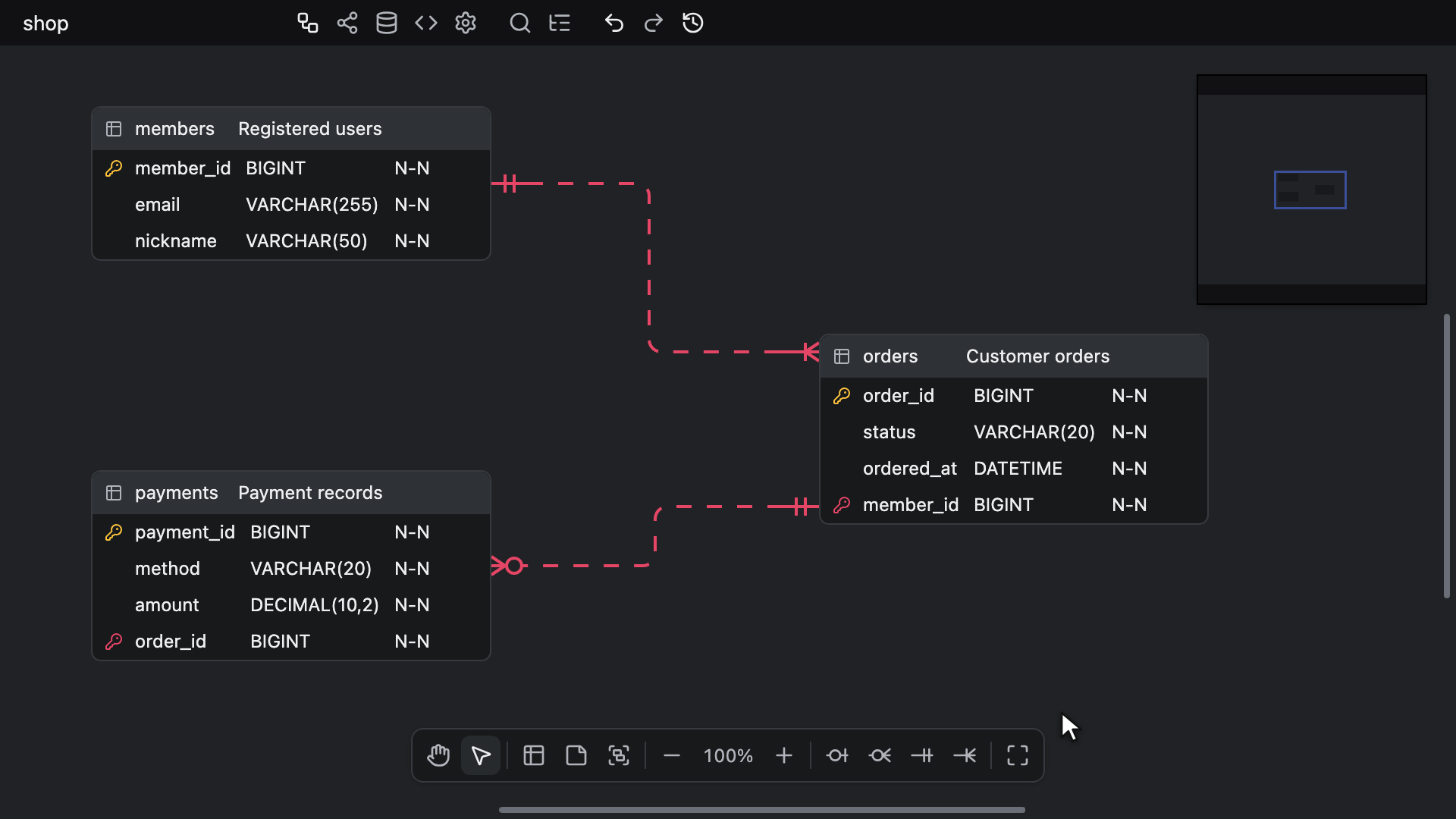

Le voyage dans le temps s’ouvre avec le bouton Time Travel de la barre d’outils, à côté d’Annuler et de Rétablir dans l’onglet ERD.
Le bouton est sans effet tant que l’historique du diagramme ne compte aucune modification enregistrée. Un éditeur en lecture seule n’affiche pas ce bouton, et un éditeur qui passe en lecture seule ferme le voyage dans le temps sans l’appliquer.

Le voyage dans le temps ouvre une copie distincte du diagramme, en lecture seule, à la position de défilement, au niveau de zoom et dans l’affichage des noms qu’affiche le canevas, que le verrou Viewport ou Name View soit activé ou non.
Il ne parcourt que l’historique du diagramme, si bien que les modifications des feuilles du dictionnaire ne figurent pas parmi ses points.
Faites glisser le curseur, ou cliquez n’importe où sur sa piste, pour parcourir tout l’historique des modifications et prévisualiser chaque point. La position la plus à gauche du curseur correspond à l’état situé une étape avant la première modification enregistrée, et il s’ouvre avec sa poignée sur l’état actuel.
L’aperçu est inerte : il dessine une minicarte, mais vous ne pouvez ni y déplacer la vue, ni le faire défiler, ni le modifier, et le document réel reste intact tant que vous n’appliquez pas.

Appuyez sur Apply pour restaurer le point sélectionné, ou sur Cancel ou Esc pour laisser le document inchangé.
