Esquema SQL

A aba Schema SQL mostra o DDL do diagrama para o banco de dados selecionado: o SQL que cria suas tabelas com as respectivas chaves, índices e chaves estrangeiras.
Mude para a aba Schema SQL na barra de ferramentas ou escolha Schema SQL em Tab na pesquisa rápida. Escolher Schema SQL no submenu Export também a abre, pronta para salvar — consulte Salvar ou copiar o SQL.

O SQL fica à esquerda e, à direita dele, um painel de opções com o título Schema SQL reúne as escolhas que lhe dão forma — consulte Painel de opções. Em um idioma de exibição da direita para a esquerda, o SQL também fica à esquerda e é lido da esquerda para a direita.
O painel se abre sozinho, a menos que o editor tenha menos de 640 px de largura quando a aba é aberta pela primeira vez. Hide options, no cabeçalho do painel, o recolhe, e Show options, no canto superior direito do código, o traz de volta. Depois disso, ele permanece aberto ou recolhido como você o deixou, mesmo ao trocar de aba, enquanto o editor estiver aberto. Ele se recolhe e se abre independentemente do painel da aba Gerador de código e nunca é salvo no arquivo.

Clique com o botão direito no SQL para abrir seu menu de contexto:

• Database e Bracket, cada um deles um submenu que marca o valor atual.
• Statements e Header, cada um deles um submenu que marca a opção em vigor. Uma opção que o banco de dados não tem traz uma observação esmaecida, como not in Oracle, e não faz nada.
• Options panel, marcado enquanto o painel está visível, que o recolhe ou o abre.
• Save file

Enquanto esta aba está aberta, a pesquisa rápida oferece Database e Bracket; Schema SQL: Statements e Schema SQL: Header, que listam só as opções que o banco de dados tem; e Schema SQL: Options panel, que recolhe ou abre o painel.

O SQL é escrito quando a aba se abre e novamente sempre que muda uma das opções do painel, o nome do banco de dados ou um script. Uma edição feita nas tabelas enquanto a aba está aberta, como a de um colaborador ou de um agente de codificação, aparece quando você sai da aba e volta, ou quando um desses itens muda.

O painel Propriedades da tabela tem uma aba Schema SQL própria, que mostra o DDL de uma tabela. Ela sempre escreve instruções CREATE simples, sem cabeçalho nem scripts, não tem painel de opções, e seu menu de contexto oferece só Database e Bracket.

Painel de opções

O painel reúne três grupos, cada um sob uma legenda:

1. Saved in the document: Database e Bracket — consulte Banco de dados e delimitador.
2. This window only: Statements, Header e, enquanto o diagrama tiver um grupo de tabelas, Tables — consulte Instruções, Cabeçalho e Tabelas.
3. Saved in the document · written as is for every database: os scripts Before tables e After tables — consulte Scripts antes e depois das tabelas.

Save file e Copy ficam no rodapé dele — consulte Salvar ou copiar o SQL.

As escolhas em This window only pertencem à janela do editor em que são feitas. Elas não são salvas no documento, compartilhadas com colaboradores nem registradas para desfazer, e são redefinidas quando o editor é fechado ou recarregado; trocar de aba as mantém.
Statements começa em If not exists e Header, em CREATE + USE. O SQL que uma página que incorpora o editor lê com getSchemaSQL() e o SQL que um agente de codificação lê começam, em vez disso, em Create, sem cabeçalho.

Uma opção que o banco de dados selecionado não tem continua no painel, esmaecida, com a dica de ferramenta Not in <database>, como Not in Oracle, e pressioná-la não faz nada.
O SQL então usa a forma mais próxima que o banco de dados tem, e o botão dessa forma aparece pressionado: If not exists recorre a Create, CREATE + USE a USE, ou a None quando o banco de dados também não tem USE, e USE a None. Sua escolha é mantida, então mudar para um banco de dados que a tenha a traz de volta.

Banco de dados e delimitador

Database é o banco de dados do diagrama, a mesma configuração que Database no menu de contexto do canvas e no Gerador de código — consulte Bancos de dados. Ela lista Databricks, MSSQL, MariaDB, MySQL, Oracle, PostgreSQL, Snowflake e SQLite, começa em MySQL e é salva no arquivo como qualquer edição.

Bracket define o delimitador colocado em volta dos nomes de tabelas, colunas, restrições e índices: SingleQuote, DoubleQuote, Backtick ou None, para nenhuma delimitação, que é o padrão. É a mesma configuração do Gerador de código — consulte Delimitador.
O Snowflake, que só delimita nomes com aspas duplas, as usa com qualquer opção exceto None, e o Databricks sempre delimita os nomes com acentos graves.
Bracket só é salvo no arquivo enquanto o bloqueio Bracket Type da aba Configurações está desativado, e um diagrama novo tem todos os bloqueios ativados. Enquanto o bloqueio está ativado, uma alteração reescreve o SQL na sua tela, mas o arquivo mantém o valor bloqueado e o diagrama é reaberto com ele — consulte Bloqueio.

Enquanto o banco de dados for o Oracle e o SQL contiver um nome com mais de 30 bytes, que o Oracle 12.1 e versões anteriores recusam, uma observação abaixo das duas listas nomeia cada um deles: Oracle 12.2+ for names over 30 bytes: <names>. Ela verifica nomes de tabelas, colunas, esquemas, chaves, índices, sequências e triggers. O próprio SQL não muda.

Instruções

Statements decide como as tabelas são criadas:

• Create escreve instruções CREATE simples.
• If not exists ignora as tabelas e os índices que já existem. MySQL, MariaDB, PostgreSQL, SQLite e Databricks têm essa opção; MSSQL, Oracle e Snowflake escrevem Create em seu lugar.
  • O MySQL escreve cada tabela como CREATE TABLE IF NOT EXISTS com suas restrições de unicidade, índices e chaves estrangeiras dentro dela e coloca o lote inteiro entre SET @OLD_FOREIGN_KEY_CHECKS=@@FOREIGN_KEY_CHECKS, FOREIGN_KEY_CHECKS=0; e SET FOREIGN_KEY_CHECKS=@OLD_FOREIGN_KEY_CHECKS;.
  • O MariaDB coloca IF NOT EXISTS em cada instrução: no CREATE TABLE, em cada restrição UNIQUE e FOREIGN KEY e em cada CREATE INDEX.
  • O PostgreSQL escreve CREATE TABLE IF NOT EXISTS e CREATE INDEX IF NOT EXISTS e exclui cada chave estrangeira com DROP CONSTRAINT IF EXISTS antes de adicioná-la novamente.
  • O SQLite escreve CREATE TABLE IF NOT EXISTS e CREATE INDEX IF NOT EXISTS.
  • O Databricks escreve CREATE TABLE IF NOT EXISTS e exclui cada chave estrangeira com DROP CONSTRAINT IF EXISTS antes de adicioná-la novamente.
• Drop & re-create exclui todas as tabelas que escreve antes de criá-las novamente, exceto no Snowflake. Todos os bancos de dados têm essa opção:
  • O MySQL e o MariaDB escrevem um DROP TABLE IF EXISTS para cada tabela, entre as mesmas duas linhas que desativam e reativam as verificações de chave estrangeira.
  • O PostgreSQL escreve um único DROP TABLE IF EXISTS que nomeia todas as tabelas, o que falha se uma tabela fora da lista referenciar uma delas. Com um cabeçalho CREATE + USE, uma tabela cujo nome não indica esquema é excluída desse esquema, como shop.member.
  • O MSSQL escreve uma única transação, que exige o SQL Server 2016 ou posterior, como diz a dica de ferramenta SQL Server 2016+ do botão. Ela exclui as chaves estrangeiras que as tabelas escritas têm, depois as tabelas, com um único DROP TABLE IF EXISTS, e é revertida em caso de erro. Uma chave estrangeira de uma tabela fora da lista ainda bloqueia a exclusão.
  • O SQLite escreve PRAGMA foreign_keys=OFF;, que permanece desativado nessa conexão, e depois um DROP TABLE IF EXISTS para cada tabela.
  • O Oracle escreve DROP TABLE … CASCADE CONSTRAINTS para cada tabela e DROP SEQUENCE para cada sequência de incremento automático, cada um em um bloco PL/SQL que termina com uma linha / e ignora o erro que uma tabela ou sequência inexistente gera.
  • O Databricks escreve um DROP TABLE IF EXISTS para cada tabela.
  • O Snowflake não exclui nada e escreve CREATE OR REPLACE TABLE em vez disso.

Enquanto Drop & re-create está em vigor, um aviso no painel nomeia as tabelas que essa opção exclui: Drops <tables> before creating them. Their rows are lost. ou, no Snowflake, Replaces <tables>. Their rows are lost.
Com até cinco tabelas, todas são nomeadas. Acima de cinco, o aviso nomeia as quatro primeiras e conta as demais, como a, b, c, d, and 3 more tables.

Cabeçalho

Header inicia o SQL com as instruções que criam ou selecionam o banco de dados, ou o esquema, em que ele é executado. O nome é o nome do banco de dados do diagrama, digitado no campo database name da barra de ferramentas, e é delimitado com o caractere definido em Bracket.

• MySQL e MariaDB: USE escreve USE shop;, e CREATE + USE escreve CREATE DATABASE IF NOT EXISTS shop; antes disso.
• MSSQL: USE escreve USE shop e GO, e CREATE + USE escreve IF DB_ID(N'shop') IS NULL CREATE DATABASE shop e GO antes disso.
• O PostgreSQL só tem CREATE + USE, que escreve CREATE SCHEMA IF NOT EXISTS shop; e SET search_path TO shop, public;.
• O Oracle só tem USE, que escreve ALTER SESSION SET CURRENT_SCHEMA = shop;. CREATE + USE recorre a ele, então esta é a linha que o Oracle escreve com o cabeçalho padrão da aba.
• Snowflake e Databricks: USE escreve USE SCHEMA shop;, e CREATE + USE escreve CREATE SCHEMA IF NOT EXISTS shop; antes disso.
• O SQLite não tem nenhum dos dois e não escreve cabeçalho.

Quando o banco de dados tem USE ou CREATE + USE, a dica de ferramenta do botão indica o que ele escreve nesse banco, como CREATE SCHEMA + SET search_path no PostgreSQL.

Um cabeçalho só é escrito enquanto o nome do banco de dados é um identificador simples: uma letra ASCII (A–Z, a–z) ou _, seguida de letras ASCII, dígitos ou _.
Qualquer outro nome, inclusive um em branco, não escreve cabeçalho, e o DROP TABLE do PostgreSQL então não nomeia nenhum esquema. Enquanto um cabeçalho diferente de None está em vigor, uma observação abaixo de Header informa isso: Database name "<name>" is not a valid identifier.
O nome do banco de dados de um diagrama novo fica em branco, então, até que você o nomeie, o painel mostra Database name "" is not a valid identifier.

Tabelas

Enquanto o diagrama tem pelo menos um grupo de tabelas, visível ou oculto, Tables aparece em This window only com uma caixa de seleção para cada opção:

• All, que marca ou desmarca todas as caixas. Mostra um estado misto enquanto só algumas estão marcadas.
• Uma caixa por grupo de tabelas, na ordem dos grupos do diagrama, com o nome do grupo como rótulo, ou unnamed para um grupo sem nome, depois de um ponto na cor do grupo quando ele tem cor.
• No group, para as tabelas que não estão em nenhum grupo.

Com todas as caixas marcadas, a aba escreve o diagrama inteiro.
Com só algumas marcadas, ela escreve as tabelas das caixas marcadas com seus índices e as chaves estrangeiras que elas têm, inclusive uma que referencie uma tabela deixada de fora. Os scripts antes e depois das tabelas continuam sendo escritos, e Drop & re-create, seu aviso e a observação do Oracle sobre nomes longos abrangem só essas tabelas.
Sem nenhuma caixa marcada, a aba não escreve nada, e uma dica sobreposta ao código diz No tables chosen. Check some under Tables. Save file então salva um arquivo vazio, e Copy copia um texto vazio.

Assim como Statements e Header, a escolha pertence à janela — consulte Painel de opções.
Um grupo adicionado depois só começa marcado se todas as caixas estiverem marcadas nesse momento. Remover um grupo remove sua caixa, e remover o último grupo marca tudo de novo.
A escolha vale só para esta aba. A aba Schema SQL do painel Propriedades da tabela e o método getSchemaSQL() não são afetados por ela.

Scripts antes e depois das tabelas

Before tables e After tables contêm seu próprio SQL, como instruções CREATE EXTENSION ou SET antes das tabelas, ou concessões de permissões, views e dados iniciais depois delas.
Eles são salvos no documento, um par para o diagrama inteiro, seja qual for o banco de dados. Cada um é escrito no SQL tal como você o digitou, sem nenhuma verificação: o script antes das tabelas entra depois do cabeçalho e antes das instruções DROP e das tabelas, e o script depois das tabelas, bem no final.

As quebras de linha são escritas como LF, e as linhas em branco antes de um script e os espaços em branco depois dele são descartados.
No MSSQL, uma linha GO é adicionada após um script cuja última linha não seja GO (ou GO com uma contagem), como diz a linha abaixo dos dois campos. No Oracle, termine você mesmo um bloco PL/SQL com sua linha /.

Os campos realçam a sintaxe SQL e crescem conforme o texto.
Uma edição é aplicada quando você sai do campo, clicando em outro lugar ou trocando de aba, e só então o SQL ao lado e o documento mudam. Um campo em que você apenas clicou não altera nada.
Uma edição de script altera o diagrama como qualquer outra edição: ela é salva no arquivo, os colaboradores a veem, e cada edição aplicada é uma etapa do histórico de desfazer, que você desfaz pela aba ERD.
Enquanto você digita em um campo, os atalhos do próprio editor ficam a cargo do campo, então Ctrl + Z (Windows/Linux) ou ⌘ + Z (Mac) desfaz o que você digitou ali, e copiar, recortar e colar agem sobre o texto, e não sobre o diagrama.
A pesquisa rápida e a pesquisa do explorador ainda se abrem pelos seus atalhos, Ctrl + K e Ctrl + F (Windows/Linux) ou ⌘ + K e ⌘ + F (Mac). Como Ctrl + F ou ⌘ + F muda para a aba ERD, ele aplica sua edição, como faz qualquer troca de aba.
Um campo sem o foco do teclado acompanha uma alteração que um colaborador ou um agente de codificação faça no script do campo. Um campo em que você está com o foco mostra essa alteração quando você sai dele sem ter digitado. Se você digitou, seu texto é aplicado quando você sai e substitui o deles.

Salvar ou copiar o SQL

Save file, no rodapé do painel ou no menu de contexto, salva exatamente o SQL que a aba mostra, com o banco de dados, o delimitador, as instruções, o cabeçalho, as tabelas e os scripts atuais, como <database name>-<timestamp>.sql. Ele é nomeado e salvo como qualquer outra exportação — consulte Exportar.

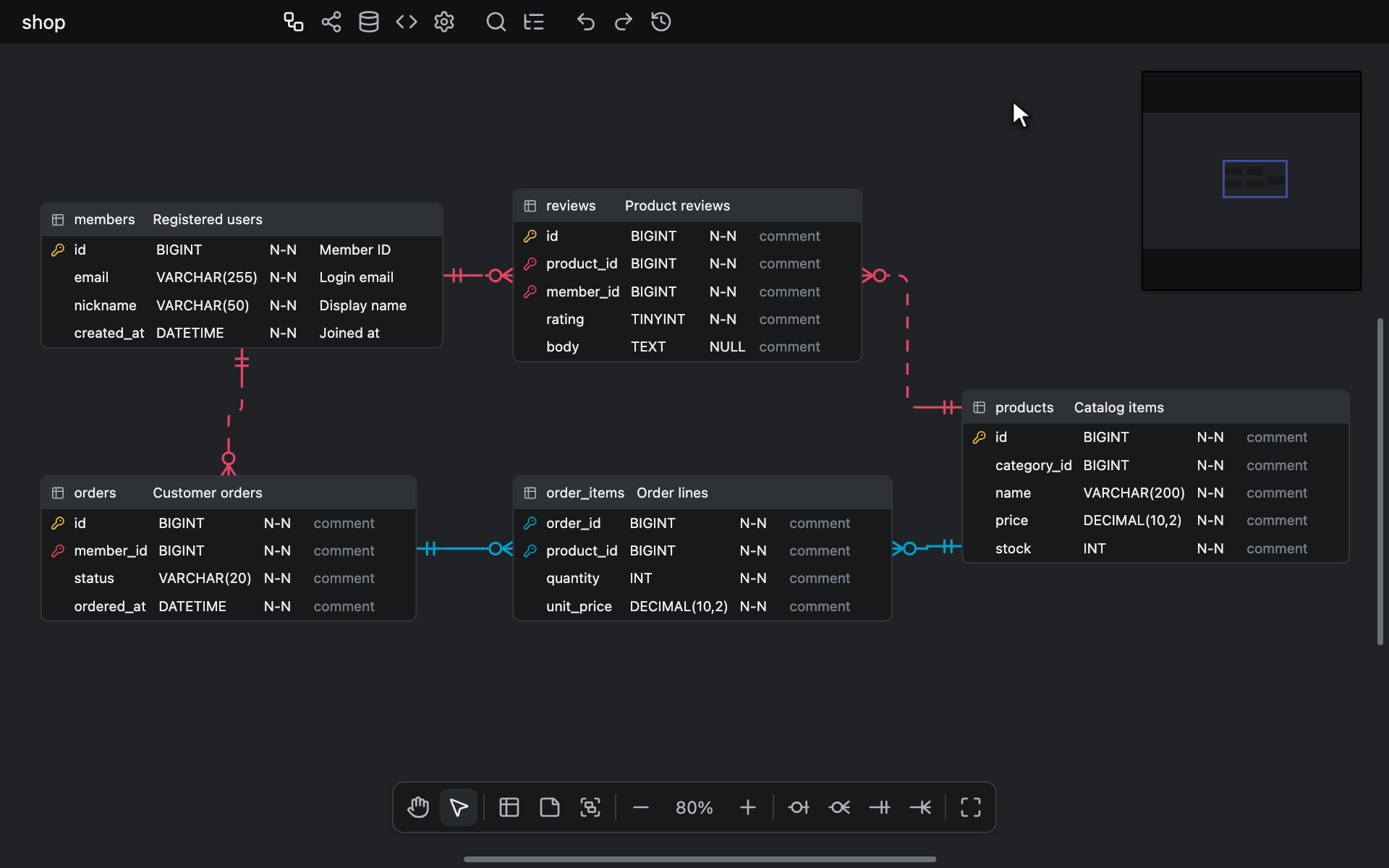

Export ▸ Schema SQL, no menu de contexto do canvas ou na pesquisa rápida, não salva nada por si só.
Ele muda para esta aba, abre o painel de opções mesmo que ele esteja recolhido e coloca o foco do teclado em Save file, então pressionar Enter salva o arquivo.

Copy, no rodapé do painel, ou o botão de copiar que aparece no canto superior direito do código enquanto você passa o ponteiro sobre ele, copia o SQL.
Uma notificação Copied! com uma marca de seleção confirma a cópia por dois segundos. Se o navegador ou o host recusar o acesso à área de transferência, em vez disso uma notificação Couldn't copy to the clipboard com um sinal de alerta informa o ocorrido. Copiar de novo substitui a notificação em vez de adicionar outra.
O SQL também pode ser selecionado, então é possível pegar só uma parte dele.

O que o DDL escreve

Estas regras valem onde quer que o editor escreva Esquema SQL: nesta aba e no arquivo dela, e no SQL que uma página que incorpora o editor ou um agente de codificação lê.
A aba Schema SQL do painel Propriedades da tabela as segue para a única tabela que mostra. Ela não escreve chaves estrangeiras, exceto as do SQLite, que ficam dentro do seu CREATE TABLE, nem a sequência ou o trigger do Oracle.

As partes vêm nesta ordem, separadas por uma linha em branco: o cabeçalho, o script antes das tabelas, as instruções DROP, as tabelas e o script depois das tabelas. As tabelas são escritas ordenadas pelo nome.
Um diagrama sem tabelas e sem scripts não escreve nada, mesmo com um cabeçalho escolhido.

Incremento automático

Uma coluna marcada com Auto Increment é escrita como cada banco de dados a escreve: AUTO_INCREMENT no MySQL e no MariaDB, IDENTITY(1,1) no MSSQL, AUTOINCREMENT no Snowflake e GENERATED ALWAYS AS IDENTITY no PostgreSQL e no Databricks.
O Oracle recebe uma sequência SEQ_<table> e um trigger SEQ_TRG_<table> que preenche a coluna a partir dela. O trigger termina com uma linha /, então o SQL*Plus e o SQLcl o executam.

Quando um banco de dados não aceita incremento automático no tipo da coluna, a cláusula é deixada de fora, e uma linha de comentário depois da tabela nomeia a coluna:

• O PostgreSQL só o aceita em smallint, integer ou bigint, com qualquer um de seus nomes: INT, INTEGER, BIGINT, SMALLINT, INT2, INT4 ou INT8. Uma coluna de outro tipo não recebe nem a cláusula nem um valor padrão, e o comentário diz, por exemplo, -- PostgreSQL takes IDENTITY only on smallint, integer or bigint, so member.id is written without it.
• O Databricks só o aceita em BIGINT ou LONG.
• O SQLite só aceita AUTOINCREMENT na coluna que forma sozinha a chave primária de uma tabela, quando ela é de um tipo inteiro, como INT, BIGINT ou INT8, com ou sem largura. Essa coluna é escrita como INTEGER, e a chave, como PRIMARY KEY (id AUTOINCREMENT). Uma chave de uma só coluna de qualquer outro tipo é escrita sem ele.

Ações referenciais

As ações ON DELETE e ON UPDATE que cada banco de dados escreve estão listadas em ON DELETE e ON UPDATE.
Quando o Snowflake deixa uma ação de fora, um comentário acima do ALTER TABLE dessa chave estrangeira a nomeia, como -- Snowflake creates no foreign key with a referential action other than NO ACTION, so ON DELETE CASCADE is left out.

Nomes de tabela qualificados com esquema

Com Bracket em None, um nome de tabela com ponto, como sales.users, é lido como um esquema e uma tabela, dividido no último ponto que estiver fora de colchetes ou aspas duplas.

• MySQL, MariaDB, MSSQL, Oracle e PostgreSQL formam os nomes automáticos que escrevem só a partir da parte de tabela: FK_users_TO_orders e IDX_users nos cinco, UQ_users_email em todos, exceto no PostgreSQL, e PK_users no MSSQL e no Oracle, os dois entre eles que dão nome à chave primária. Nesses dois, [sales].[users] e "sales"."users" também geram PK_users, e [Order] gera PK_Order.
• O SQLite não nomeia restrições, então o único nome automático que ele forma é o do índice: CREATE INDEX sales.IDX_users ON users.
• O Oracle cria os índices da tabela, e a sequência e o trigger de uma coluna com incremento automático, no esquema da tabela: sales.IDX_users, sales.SEQ_users e sales.SEQ_TRG_users.
• No Oracle e no SQLite, um nome de índice ao qual você mesmo deu um esquema o mantém.
• Um nome automático de chave estrangeira ou de índice que repete um anterior, sem diferenciar maiúsculas de minúsculas, recebe um número. Com sales.users e hr.Users ambos referenciados a partir de orders, a segunda chave é FK_Users_TO_orders1.

Com qualquer outro Bracket, o nome de tabela inteiro é um único identificador, como "PK_sales.users". O Snowflake e o Databricks sempre mantêm o nome inteiro.
As linhas Keys da aba Índices mostram os mesmos nomes.

Valores padrão

O valor padrão de uma coluna é escrito como você o digitou, mas entre parênteses quando o banco de dados só lê essa expressão dentro deles. Um valor padrão que já está entre parênteses fica como está.

• O MySQL coloca entre parênteses tudo, exceto um literal ou a hora atual, como (uuid()). Ele também coloca entre parênteses qualquer valor padrão, exceto NULL, em uma coluna BLOB, TEXT, JSON, espacial ou LONG…, e a hora atual em qualquer coluna que não seja TIMESTAMP ou DATETIME.
• O MariaDB coloca entre parênteses tudo, exceto um literal, a hora atual, uma chamada de função ou um nome.
• O SQLite coloca entre parênteses tudo, exceto um literal ou um nome, como (datetime('now')).
• O PostgreSQL só coloca entre parênteses uma expressão com uma palavra como AT TIME ZONE, AND, OR, IS, IN, LIKE, COLLATE ou = ANY fora de parênteses, como (now() AT TIME ZONE 'utc').
• MSSQL, Oracle, Snowflake e Databricks escrevem todo valor padrão como foi digitado.

Editores somente leitura

Em um editor readonly, a aba funciona normalmente: Database e Bracket ainda alteram o SQL exibido, Statements, Header e Tables ainda funcionam, e Save file e Copy ainda o salvam e copiam.
Só os dois campos de script são somente leitura.
