Importar ou exportar arquivos

Importar arquivos externos

É possível importar cinco formatos pelo submenu Import do menu de contexto do canvas:

• json
• Schema SQL
• GraphQL
• DBML
• AML

O item Import and Add, logo abaixo de Import, adiciona o arquivo ao diagrama em vez de substituí-lo — consulte Importar e adicionar.
A tela de boas-vindas exibida por um diagrama vazio tem um item Import com os mesmos cinco formatos — consulte Tela de boas-vindas.

As extensões são reconhecidas sem diferenciar maiúsculas de minúsculas. Escolher um arquivo cuja extensão não corresponda ao formato selecionado cancela a importação e exibe Only <format> files can be imported, com o formato escrito como json, sql, graphql, dbml ou aml, como em Only sql files can be imported.

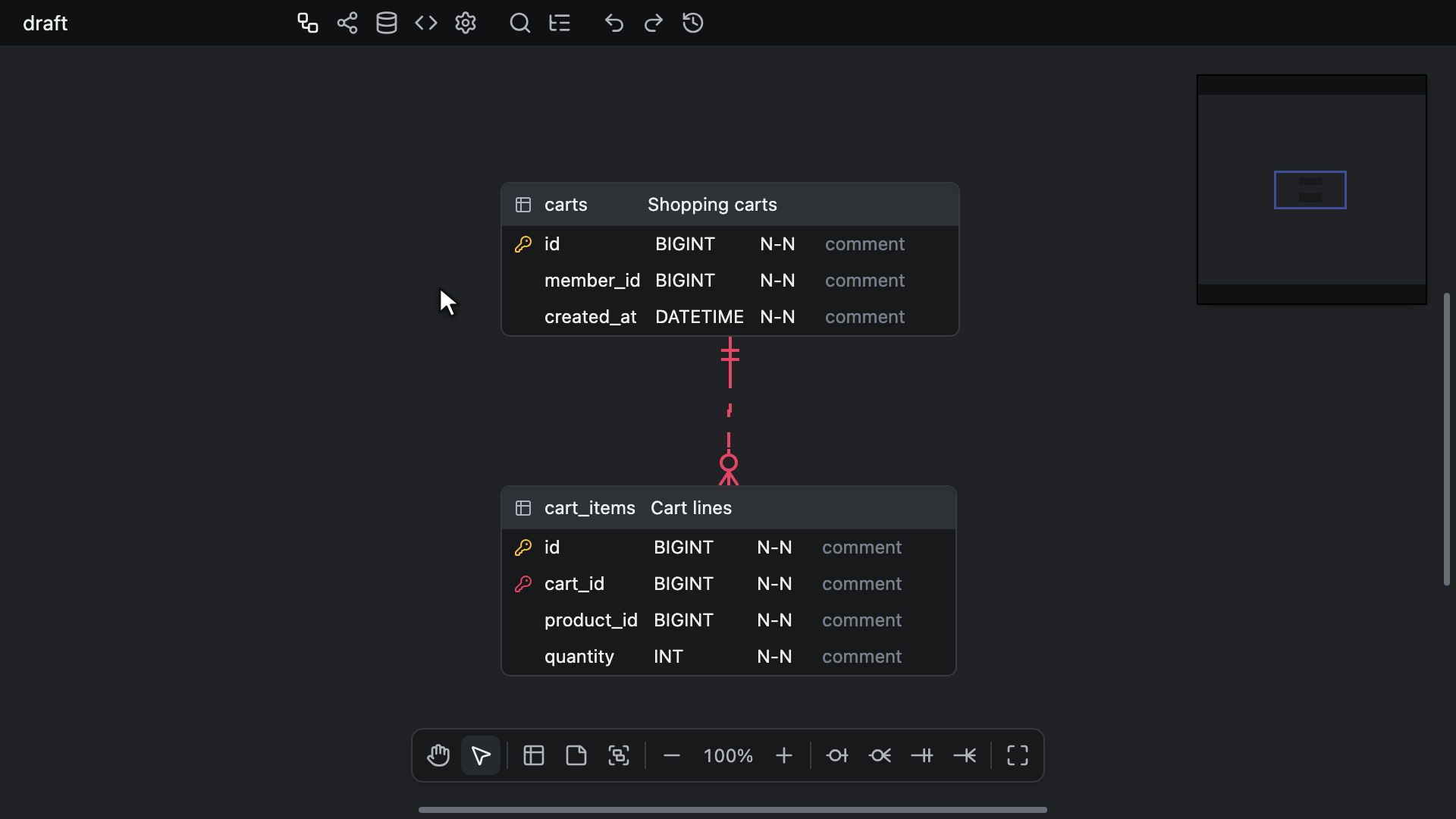

Import substitui o documento atual em vez de mesclar o arquivo a ele, e um único desfazer traz o diagrama anterior de volta.
Um arquivo JSON traz consigo as próprias configurações, incluindo seus bloqueios. Quando o arquivo bloqueia a aba, a linguagem do Gerador de código, um estilo de nome ou o tipo de delimitador, você continua vendo o que tinha, mas o valor salvo é o valor bloqueado do arquivo. A área visível, bloqueada ou não, vai para onde o arquivo a coloca. Um arquivo JSON salvo antes de os bloqueios existirem entra com todos os bloqueios ativados e a área visível em 100%.
Os outros formatos mantêm as configurações que você já tem, incluindo os bloqueios, exceto a área visível, que começa em 100%.
Os parsers de GraphQL, DBML e AML nunca falham: um arquivo que eles não conseguem ler produz um diagrama vazio em vez de um erro.

Um arquivo JSON mantém as posições que tem. As tabelas de um arquivo de Esquema SQL, GraphQL, DBML ou AML são posicionadas antes de o diagrama mudar:

• Quando o arquivo tem duas ou mais tabelas e pelo menos um relacionamento, elas são organizadas pelo layout automático Flow, da esquerda para a direita ao longo dos relacionamentos, a partir do canto superior esquerdo do canvas. Um relacionamento de uma tabela consigo mesma também conta.
• Caso contrário, elas são dispostas em linhas a partir do canto superior esquerdo, primeiro as tabelas com menos colunas.
• Se o layout levar mais de 6 segundos, aparece um aviso Placing tables com um botão Cancel. Cancel, ou Escape enquanto o aviso está visível, abandona o layout e, em vez disso, dispõe as tabelas em linhas. A disposição em linhas também é usada, sem aviso, quando o layout falha, quando nenhum layout é retornado em até 60 segundos ou quando o host não executa nenhum worker compartilhado — consulte Web Workers.

Em seguida, o diagrama é substituído em uma única etapa, de modo que nenhum estado intermediário é exibido. Uma configuração que você alterar enquanto as tabelas estão sendo posicionadas, como a aba, é mantida, e, se você importar outro arquivo nesse meio-tempo, prevalece a importação iniciada por último.

Um editor somente leitura não carrega nada por Import e não oferece Import and Add.

Importar e adicionar

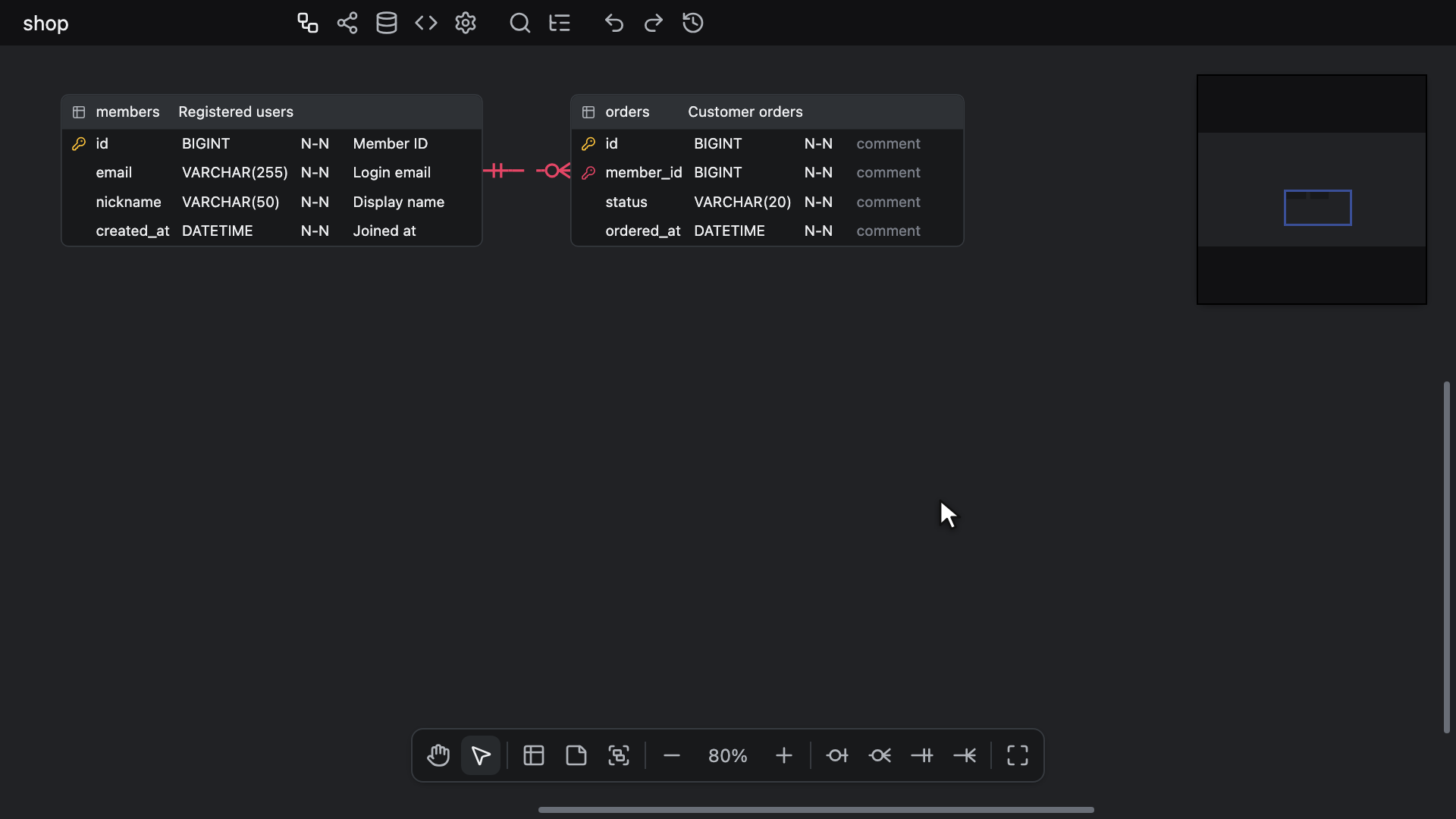

O item Import and Add mantém o diagrama e adiciona um arquivo abaixo dele. Ele está no menu de contexto do canvas e na pesquisa rápida da aba ERD e oferece os mesmos cinco formatos, com a mesma verificação de extensão de Import.

O arquivo entra da mesma forma que uma colagem: cada tabela, coluna, relacionamento, índice, nota e grupo de tabelas que ele contém é adicionado como novo, as tabelas que já estão no diagrama não se movem e nenhuma configuração muda, portanto as configurações de um arquivo JSON ficam de fora.
Uma tabela cujo nome já existe no diagrama é adicionada como uma segunda tabela com esse nome, sem ser mesclada à existente. Relacionamentos e índices vêm somente do arquivo, portanto uma chave estrangeira para uma tabela que o arquivo não define não é ligada a uma tabela que já está no diagrama.

O bloco adicionado é inserido logo abaixo de tudo o que o diagrama contém, alinhado à sua borda esquerda, ou no canto superior esquerdo de um diagrama vazio. Notas e grupos de tabelas ocultados com Opções de exibição também contam, pois continuam ali.
Dentro do bloco, um arquivo JSON mantém a própria disposição, incluindo seus grupos de tabelas. Os outros formatos são posicionados como Import os posiciona, pelo Flow ou em linhas, segundo as mesmas regras, e a caixa de cada grupo de tabelas é ajustada em volta de suas tabelas. As tabelas e notas adicionadas ficam empilhadas acima de tudo o que já estava lá.

Assim que o bloco é inserido, somente o que foi adicionado fica selecionado: as novas tabelas, além das novas notas e dos novos grupos de tabelas enquanto estiverem visíveis. Se você tiver ido para outra aba nesse meio-tempo, o editor volta para a aba ERD antes de o bloco ser inserido. Em seguida, a área visível rola até o bloco no zoom atual, a menos que ele já esteja bem visível — consulte Onde um salto termina. Um único desfazer reverte toda a adição.
Um arquivo que o parser não consegue ler, ou um sem nenhuma tabela e nenhuma nota, não adiciona nada.

Vários arquivos de Esquema SQL, GraphQL, DBML ou AML adicionados enquanto um ainda está sendo posicionado são todos inseridos, na ordem em que foram iniciados. Um arquivo JSON adicionado nesse meio-tempo é inserido assim que é lido, antes deles. Um Import, ou o carregamento de outro documento, descarta os que ainda estão sendo posicionados.

Os agentes de codificação adicionam um arquivo da mesma forma com o modo append das ferramentas de importação do MCP, que mantém a disposição de um arquivo JSON, mas dispõe as tabelas dos outros formatos em linhas, nunca pelo Flow — consulte Importação.

JSON

É possível importar arquivos no formato de esquema definido no editor. O nome do arquivo deve terminar em .json, portanto um arquivo exportado como <database name>-<timestamp>.erd.json é importado de volta como está; um arquivo que termina apenas em .erd ou .vuerd não é aceito aqui. Arquivos salvos por versões anteriores também são lidos.

Esquema SQL

Também é possível importar arquivos de esquema definidos em SQL.
Embora os parsers tenham sido feitos para ser o mais flexíveis possível, independentemente do fornecedor de banco de dados, pode haver alguma sintaxe sem suporte.
O nome do arquivo deve terminar em .sql.
A sintaxe suportada pode ser consultada aqui.

As colunas vêm somente de CREATE TABLE. Uma coluna adicionada por ALTER TABLE ... ADD COLUMN não é lida.
Os itens de um CREATE TABLE que não são colunas são ignorados em vez de lidos como colunas: um CHECK (...) sem nome, LIKE e EXCLUDE do PostgreSQL, FULLTEXT e SPATIAL do MySQL escritos sem INDEX ou KEY, PERIOD FOR do T-SQL e SUPPLEMENTAL LOG DATA do Oracle.
Uma coluna com o nome de um deles ainda é importada quando um tipo nativo segue o nome, como em exclude BOOLEAN, ou quando o nome está entre aspas, como em "check" int. Um like sem aspas seguido de um tipo que não é nativo, como like citext, é lido como o LIKE do PostgreSQL e ignorado.
As próprias restrições CHECK não são importadas, pois o editor não tem onde armazená-las.

Tipos de dados

O tipo de dados de uma coluna é mantido, incluindo a lista de argumentos, mesmo quando não é um tipo nativo de nenhum banco de dados suportado.
Isso abrange um enum ou tipo composto criado com CREATE TYPE, um domínio criado com CREATE DOMAIN, tipos de extensão como hstore, citext e ltree, nomes qualificados com esquema como public.mood e nomes entre aspas ou colchetes como "MyType" e [dbo].[Phone], que mantêm suas aspas ou colchetes. As próprias instruções CREATE TYPE, CREATE DOMAIN e CREATE EXTENSION são ignoradas.
Um tipo nativo perde as aspas ou os colchetes, então [int] entra como int e [nvarchar](50) como nvarchar(50). Os tipos "char" e "bit" do PostgreSQL mantêm os seus, pois são tipos diferentes de char e bit.
Os sufixos de array permanecem em qualquer tipo: integer[], text[3][3], integer ARRAY, mood[]. O UNSIGNED BIG INT do SQLite entra inteiro.
Os modificadores UNSIGNED e ZEROFILL do MySQL e do MariaDB, escritos logo após um tipo e seus argumentos, continuam fazendo parte do tipo como foram escritos: INT UNSIGNED, SMALLINT(5) UNSIGNED ZEROFILL, o int unsigned do mysqldump. SIGNED, o padrão, é descartado, então TINYINT SIGNED entra como TINYINT. Um modificador escrito depois de outra opção de coluna, como em INT NOT NULL UNSIGNED, que o MySQL recusa, é descartado.
Os valores de ENUM(...) e SET(...) mantêm as aspas, com uma aspa dentro de um valor duplicada, como em ENUM('a','it''s'). O 'it\'s' do MySQL, escapado com barra invertida, entra duplicado da mesma forma. Em um tipo STRUCT<...> do Databricks, os nomes de campo entre aspas e o COMMENT de um campo mantêm as aspas.
Uma coluna escrita sem tipo, como uma coluna sem tipo do SQLite ou uma coluna calculada AS, continua sem tipo: uma palavra-chave como NOT, NULL, DEFAULT, PRIMARY ou REFERENCES, ou uma string entre aspas simples, não é lida como tipo.

Valores padrão

O DEFAULT de uma coluna mantém a expressão inteira, como now(), 0.5, CURRENT_TIMESTAMP ou ARRAY[]::text[], até a próxima opção de coluna, uma vírgula ou o parêntese de fechamento. Um CASE ... END é lido inteiro.
Os parênteses em volta de toda a expressão são removidos, então o ((0)) do SQL Server entra como 0 e (getdate()) como getdate(). A conversão (cast) de um literal também é removida, então o 'draft'::character varying do pg_dump entra como 'draft' e NULL::character varying como NULL; as outras conversões permanecem, como em ARRAY[]::text[] e lower('A'::text).
O ON UPDATE CURRENT_TIMESTAMP do MySQL é descartado, pois uma coluna não tem lugar para ele, e o valor padrão antes dele permanece. O DEFAULT ON NULL 0 do Oracle, com ou sem FOR INSERT ONLY ou FOR INSERT AND UPDATE, entra como 0.
Uma string com prefixo, como N'x', E'x', B'0', X'ff', U&'x' ou _utf8mb4'x', é lida como uma única string, mesmo com um parêntese dentro dela.

O SQL Server Management Studio gera no script os valores padrão depois das tabelas, como ALTER TABLE [dbo].[t] ADD CONSTRAINT [DF_x] DEFAULT ((1)) FOR [col]. Uma instrução assim define o valor padrão dessa coluna, 1 neste caso, e o nome da restrição é descartado.

Uma exportação de Esquema SQL recoloca os parênteses onde um banco de dados só lê a expressão de um valor padrão dentro deles — consulte Valores padrão.

Incremento automático

AUTO_INCREMENT, AUTOINCREMENT e IDENTITY ativam o sinalizador Auto Increment de uma coluna, assim como GENERATED ALWAYS AS IDENTITY e GENERATED BY DEFAULT AS IDENTITY, que não deixam nenhum valor padrão.
O mesmo faz um valor padrão que seja uma única chamada nextval() do PostgreSQL, o valor padrão que uma coluna serial recebe, escrito nextval('s') ou, como o pg_dump o escreve, nextval('s'::regclass). O nome da sequência não é mantido. Um valor padrão que apenas usa uma sequência, como nextval('s') + 1 ou o NEXT VALUE FOR s do SQL Server, continua sendo um valor padrão comum.
O pg_dump escreve ambos depois das tabelas, como ALTER TABLE [ONLY] t ALTER [COLUMN] c SET DEFAULT nextval('s'::regclass) e ALTER TABLE t ALTER [COLUMN] c ADD GENERATED ... AS IDENTITY. Qualquer uma dessas instruções ativa o Auto Increment dessa coluna e limpa seu valor padrão. CREATE SEQUENCE, ALTER SEQUENCE e todas as outras ações de ALTER COLUMN são ignoradas.
Uma coluna declarada diretamente com o tipo serial, bigserial ou smallserial mantém esse tipo, com Auto Increment desativado.

O editor mantém apenas o sinalizador Auto Increment, e cada banco de dados escreve a própria forma na exportação — consulte Incremento automático. Uma exportação para PostgreSQL escreve GENERATED ALWAYS AS IDENTITY em uma coluna smallint, integer ou bigint, qualquer que tenha sido a forma importada, e, em qualquer outro tipo, como INT UNSIGNED, apenas uma linha de comentário depois da tabela. Opções de sequência como START WITH 100 são perdidas.
Uma tabela com várias colunas seriais ou de identidade é importada com várias colunas com incremento automático, e o MySQL, o MariaDB e o SQL Server recusam essa tabela quando sua exportação é executada.

Chaves primárias

Uma chave primária adicionada depois da sua tabela, ALTER TABLE t ADD [CONSTRAINT n] PRIMARY KEY (...), marca suas colunas como chave primária.
O CLUSTERED ou NONCLUSTERED do SQL Server e o USING BTREE do MySQL antes da lista de colunas são pulados na leitura, então o ALTER TABLE [dbo].[Users] ADD CONSTRAINT [PK_Users] PRIMARY KEY CLUSTERED ([Id] ASC) WITH (...) ON [PRIMARY] que o SQL Server Management Studio gera no script define Id como chave. O PRIMARY KEY NONCLUSTERED HASH (...) de uma tabela otimizada para memória não é lido, nem em ALTER TABLE nem em CREATE TABLE.

Chaves únicas e índices

Um UNIQUE sobre duas ou mais colunas se torna um só índice único, em qualquer grafia: UNIQUE (a, b), UNIQUE KEY n (a, b), UNIQUE INDEX n (a, b), CONSTRAINT n UNIQUE (a, b), o INDEX n UNIQUE (a, b) inline do SQL Server e ALTER TABLE t ADD [CONSTRAINT n] UNIQUE (a, b).
O índice recebe o nome de índice da chave ou, se não houver, o nome do CONSTRAINT ou, se também não houver, nenhum nome, e mantém a ordem de classificação de cada coluna. Um índice assim é uma chave alternativa.
Um UNIQUE sobre uma só coluna, em qualquer dessas grafias, em vez disso marca essa coluna com o sinalizador Único e não adiciona índice, então a restrição UQ_<table name>_<column name> que a exportação escreve volta como o sinalizador a partir do qual foi escrita. Um CREATE UNIQUE INDEX sobre uma só coluna continua sendo um índice único.

Um ALTER TABLE que adiciona várias chaves de uma vez, como o phpMyAdmin escreve ADD PRIMARY KEY (id), ADD UNIQUE KEY uq_a (a, b), ADD UNIQUE KEY uq_c (c), mantém todas as chaves únicas que contém: uq_a entra como um índice único chamado uq_a, e uq_c como o sinalizador Único de c. Um nome de CONSTRAINT nomeia apenas a chave da própria cláusula. O ADD UNIQUE INDEX IF NOT EXISTS n (...) do MariaDB e o ALTER TABLE t WITH CHECK ADD ... e o WITH NOCHECK ADD ... do SQL Server também são lidos.
CREATE INDEX e CREATE UNIQUE INDEX são lidos com nomes qualificados como public.t e [dbo].[t], com CLUSTERED e NONCLUSTERED do SQL Server, com CONCURRENTLY, IF NOT EXISTS, ON ONLY e USING btree do PostgreSQL e sem nenhum nome de índice. O grupo de arquivos ON [PRIMARY] do SQL Server é ignorado.
Opções de chave como NULLS NOT DISTINCT ou USING BTREE não são confundidas com o nome da chave. Na lista de colunas de uma chave, apenas a primeira palavra nomeia a coluna, então b DESC NULLS LAST, b text_pattern_ops e b COLLATE "C" usam todos b como chave, com DESC mantido como sua ordem de classificação. Um comprimento de prefixo como email(191) é pulado na leitura, mas uma chave com uma parte de expressão, como lower(email), é ignorada por inteiro.

Um índice único parcial, CREATE UNIQUE INDEX ... WHERE ... ou o INDEX n UNIQUE (...) WHERE ... inline do SQL Server, entra como um índice comum com o mesmo nome e as mesmas colunas, porque uma chave única em toda a tabela seria mais restritiva do que a chave filtrada que o arquivo declara. A exceção é um filtro composto apenas de testes IS NOT NULL nas colunas da chave unidos por AND, o filtro de que o SQL Server precisa para permitir que uma coluna única contenha mais de um NULL: essa chave continua única.
Uma chave única que cita uma coluna que a tabela não tem, como uma adicionada por ALTER TABLE ... ADD COLUMN, é descartada por inteiro em vez de ser reduzida às colunas que existem. Um índice comum mantém as colunas que existem.

O SQL Developer e o DBMS_METADATA do Oracle escrevem o índice próprio de uma chave como um CREATE UNIQUE INDEX separado, com o nome da chave ou, para uma chave sem nome seguida de USING INDEX, com um nome de sistema como SYS_C0012345. A importação lê esse índice, e aquele que um ADD CONSTRAINT ... USING INDEX nomeia, como parte da sua chave: uma chave única composta entra como um só índice único, e uma chave primária ou uma chave única de uma coluna, como os sinalizadores da coluna, sem índice extra. Uma exportação de volta para o Oracle cria então o índice uma única vez.

Uma exportação de Esquema SQL é importada de volta com os mesmos sinalizadores Único e índices para MySQL, MariaDB, MSSQL, Oracle, PostgreSQL e SQLite.
O Snowflake não tem índices secundários, então sua exportação traz de volta apenas as chaves únicas: uma composta como índice único e uma de uma coluna como o sinalizador Único da coluna. Uma exportação para Databricks não declara nenhuma unicidade, então nenhuma volta.

Chaves estrangeiras

Uma chave estrangeira se torna um relacionamento nestas grafias:

• Um FOREIGN KEY (...) REFERENCES t (...) no nível da tabela, com ou sem CONSTRAINT name.
• ALTER TABLE ... ADD [CONSTRAINT name] FOREIGN KEY (...) REFERENCES t (...), incluindo o ALTER TABLE t WITH CHECK ADD ... e o WITH NOCHECK ADD ... que o SQL Server Management Studio gera no script.
• O REFERENCES t (col) inline de uma coluna, como em user_id INT REFERENCES users (id), e o FOREIGN KEY REFERENCES t (col) que o SQL Server e o Snowflake permitem nessa posição. Uma referência inline a mais de uma coluna é ignorada.

Um ALTER TABLE gera no máximo um relacionamento, e somente quando sua primeira cláusula adiciona uma chave estrangeira: uma cláusula FOREIGN KEY depois de uma cláusula ADD PRIMARY KEY ou ADD UNIQUE na mesma instrução não é lida. Quando uma instrução adiciona várias chaves estrangeiras, como o phpMyAdmin escreve ADD CONSTRAINT fk1 FOREIGN KEY ..., ADD CONSTRAINT fk2 FOREIGN KEY ..., apenas a última é lida.

REFERENCES t sem lista de colunas aponta para a chave primária de t quando essa chave é uma única coluna. Diante de uma chave primária composta, a chave estrangeira é ignorada.
Uma chave estrangeira é ignorada, e nenhuma de suas colunas é marcada como chave estrangeira, quando nenhuma de suas colunas referenciadas é encontrada ou quando as colunas encontradas nas duas tabelas diferem em número, como quando uma coluna falta em apenas uma delas. Quando falta o mesmo número de suas colunas nas duas tabelas, as colunas encontradas são pareadas na ordem em que foram escritas, e o relacionamento contém apenas essas.
Todo relacionamento importado é Zero N e é identificador quando cada uma de suas colunas na tabela filha também é chave primária.

As cláusulas ON DELETE e ON UPDATE de cada chave estrangeira se tornam o On Delete e o On Update do relacionamento: NO ACTION, RESTRICT, CASCADE, SET NULL ou SET DEFAULT, sem diferenciar maiúsculas de minúsculas e em qualquer ordem. Uma chave estrangeira sem elas é importada como Not set. Consulte Edição de relacionamentos para definir essas ações no editor.
A lista de colunas do PostgreSQL depois de SET NULL ou SET DEFAULT, como em ON DELETE SET NULL (a_id), é pulada na leitura: a ação se aplica à chave inteira, e um ON UPDATE depois da lista ainda é lido. MATCH FULL, MATCH PARTIAL e MATCH SIMPLE são ignorados, e o atributo de coluna ON UPDATE CURRENT_TIMESTAMP do MySQL não é confundido com uma ação.
Uma exportação de Esquema SQL é importada de volta com as ações que esse banco de dados escreve, então uma ação que ele omite, como SET DEFAULT no MySQL, qualquer ON UPDATE no Oracle ou qualquer coisa além de NO ACTION no Snowflake, volta como Not set.

Comentários

Os comentários de tabelas e colunas são importados das três sintaxes que o parser lê: a opção de tabela e o atributo de coluna COMMENT, usados pelo MySQL, MariaDB, Snowflake e Databricks; as instruções COMMENT ON TABLE e COMMENT ON COLUMN, usadas pelo PostgreSQL e pelo Oracle; e a propriedade estendida MS_Description, que o SQL Server define com EXEC sp_addextendedproperty.
Um comentário que cita uma tabela ou coluna que o arquivo não define é ignorado.

As chamadas do SQL Server são lidas com argumentos nomeados, como o SQL Server Management Studio gera cada comentário no script (@name=N'MS_Description', @value=N'...', ..., @level1type=N'TABLE', @level1name=N'Users'), e com argumentos posicionais, como a exportação para MSSQL do editor as escreve.
Somente um MS_Description em uma tabela, ou em uma de suas colunas no nível 2, gera um comentário. Outra propriedade, uma view, um índice ou uma restrição não gera nenhum, e o mesmo vale para um comentário passado em uma variável ou montado com +.

Em um comentário, assim como em qualquer texto entre aspas, como um valor DEFAULT ou um nome entre aspas, uma aspa duplicada representa uma única aspa, da forma como o mysqldump e o pg_dump a escrevem: 'it''s' é lido como it's.
Uma barra invertida antes de uma aspa, como o MySQL e o MariaDB escrevem 'it\'s', também escapa a aspa. Uma aspa assim ainda encerra o texto quando é seguida por um espaço em branco, ,, ;, ), ], :, |, + ou pelo fim do arquivo, então 'C:\', o 'C:\'::text do pg_dump e o 'C:\'+name do T-SQL mantêm a barra invertida.
Um valor DEFAULT mantém as aspas, e uma aspa dentro dele é reescrita duplicada, qualquer que seja a forma como o arquivo a escapou: 'it''s'.
Quando o banco de dados do documento é Databricks no momento da importação, o texto entre aspas simples segue, em vez disso, as regras do Spark: cada barra invertida escapa o caractere seguinte, então 'C:\\dir' é lido como C:\dir, sequências de escape como \n, \t e \u0041 são decodificadas e um valor DEFAULT é mantido como 'it\'s'.

O Esquema SQL exportado escapa uma aspa dentro de um comentário de tabela ou coluna: COMMENT 'it''s' para MySQL, MariaDB e Snowflake; COMMENT ON TABLE e COMMENT ON COLUMN ... IS 'it''s' para PostgreSQL e Oracle; e a mesma duplicação, incluindo os nomes de tabelas e colunas, nas chamadas sp_addextendedproperty do MSSQL. Um comentário sem aspas é escrito como está.
O Databricks, em vez disso, escapa uma aspa e uma barra invertida com uma barra invertida, como em COMMENT 'it\'s', então sua exportação só é lida de volta com exatidão enquanto Databricks é o banco de dados selecionado.
O MSSQL escreve cada comentário como EXECUTE sys.sp_addextendedproperty 'MS_Description', '<comment>', 'schema', '<schema>', 'table', '<table>', seguido de 'column', '<column>' para uma coluna. Com a opção Bracket em None, uma tabela chamada sales.users gera o esquema sales e a tabela users, e um nome sem esquema fica em dbo. Com qualquer outro Bracket, o nome inteiro é a tabela, em dbo.

Os comentários não sobrevivem a uma ida e volta de exportação e importação no SQLite: o SQLite os escreve como linhas -- simples, que o parser não lê. As chamadas sp_addextendedproperty de uma exportação para MSSQL são importadas de volta como os mesmos comentários de tabela e coluna.

GraphQL

É possível importar um documento GraphQL SDL.
As definições de tipo de objeto se tornam tabelas, um bloco extend type é mesclado ao tipo que estende e os campos das interfaces são herdados pelos tipos que as implementam.
Um campo cujo tipo é outra tabela se torna um relacionamento em vez de uma coluna, e uma lista nos dois lados cria uma tabela associativa.
Um campo singular como buyer: User é primeiro pareado com o único campo do outro tipo cujo nome termina em By seguido do nome desse campo, como orderListByBuyer, sem diferenciar maiúsculas de minúsculas e ignorando sublinhados; um campo numerado como buyer2 é pareado da mesma forma, sem o número. É assim que a saída GraphQL do Gerador de código nomeia os campos quando duas tabelas compartilham mais de um relacionamento ou uma tabela faz referência a si mesma, então essa saída é importada de volta com todos os relacionamentos.
Os tipos raiz (Query, Mutation, Subscription), os tipos de introspecção e os wrappers do Relay, da federação e do Hasura, como PageInfo, *Connection, *Edge e *_aggregate, são tratados como ruído e ignorados.
As diretivas @id, @primaryKey, @unique, @autoincrement, @default, @map, @relation, @column, @table, @index e @db.* são respeitadas.
O nome do arquivo deve terminar em .graphql, .gql ou .graphqls. Um arquivo schema.prisma do Prisma não é um documento GraphQL e não pode ser importado aqui.

DBML

É possível importar um arquivo DBML, o formato usado pelo dbdiagram.io e pelo dbdocs.
Os blocos Table, TablePartial, Ref, Enum e TableGroup são lidos. Os blocos Project e os blocos Note independentes são ignorados sem afetar as tabelas ao redor.
Todas as grafias de ref são aceitas: a forma com dois-pontos Ref:, uma ref nomeada, a forma de bloco Ref { } e a configuração de coluna inline [ref: > table.column].
Uma ref muitos-para-muitos <> cria uma tabela associativa com o nome dos dois lados.
As configurações delete e update de uma ref independente se tornam o On Delete e o On Update do relacionamento, como em Ref: users.id < posts.user_id [delete: cascade, update: set null]. Os valores são cascade, restrict, set null, set default e no action, sem diferenciar maiúsculas de minúsculas. Qualquer outro valor, ou a ausência de configuração, é importado como Not set, e outras configurações, como color, são ignoradas.
A configuração inline [ref: ...] não carrega ações, e as configurações de uma ref <> não são levadas para a tabela associativa. Quando a mesma chave estrangeira é declarada tanto inline quanto como ref independente, a inline é mantida, sem ações.
A configuração headercolor de uma tabela, como em Table users [headercolor: #3498DB], se torna a cor dela quando o valor é um hexadecimal #rgb ou #rrggbb escrito sem aspas. Qualquer outro valor é descartado, e o headercolor de um TablePartial não é passado para as tabelas que o usam.
Cada TableGroup se torna um grupo de tabelas com as tabelas que lista, uma por linha, nomeadas como uma Ref as nomeia. Seu [color: ...] se torna a cor do grupo segundo a mesma regra de headercolor, e sua nota e outras configurações são descartadas. Uma tabela listada por dois grupos fica no primeiro. Um grupo que fica sem nenhuma tabela não é criado, seja porque não lista nenhuma tabela declarada no arquivo, seja porque lista apenas tabelas que um grupo anterior já pegou. A caixa do grupo é ajustada em volta de suas tabelas onde quer que elas sejam posicionadas, e, quando as tabelas são dispostas em linhas, as tabelas de um grupo ficam juntas.
O nome do arquivo deve terminar em .dbml.

AML

É possível importar um arquivo AML (Azimutt Markup Language). Tanto a grafia atual quanto a grafia legada v1 são aceitas.
As entidades se tornam tabelas, e os atributos aninhados são achatados em um nome de coluna com pontos, como settings.slug.
Os atributos são NOT NULL, a menos que marcados como nullable, e as construções para as quais o editor não tem lugar, como check, type e tags, são descartadas em vez de rejeitadas. Uma entidade marcada como view entra como uma tabela comum.
O color de uma entidade, como em users {color: red}, se torna a cor da sua tabela. Os nomes de cor do AML, red, orange, amber, yellow, lime, green, emerald, teal, cyan, sky, blue, indigo, violet, purple, fuchsia, pink, rose e gray, são lidos sem diferenciar maiúsculas de minúsculas, com ou sem aspas, cada um como o tom 500 da cor do Tailwind com esse nome, como #ef4444 para red. Um hexadecimal entre aspas como "#3498db" é mantido como foi escrito; um #3498db sem aspas não pode ser lido, porque # inicia um comentário AML. Qualquer outro valor, e um color em um atributo ou em um relacionamento, é descartado.
Uma instrução rel independente, ou fk na grafia legada, mantém suas propriedades onDelete e onUpdate como o On Delete e o On Update do relacionamento, como em rel posts(user_id) -> users(id) {onDelete: cascade, onUpdate: "set null"}. Os valores são cascade, restrict, set null, set default e no action, com ou sem aspas, sem diferenciar maiúsculas de minúsculas. Outras propriedades são descartadas.
Em um relacionamento inline como user_id int -> users(id) {onDelete: cascade}, as propriedades pertencem ao atributo, então são descartadas e o relacionamento é importado como Not set.
O nome do arquivo deve terminar em .aml.

GraphQL, DBML e AML são formatos de ida e volta: cada um também é um destino do Gerador de código.
O DBML e o AML levam o ON DELETE e o ON UPDATE de cada relacionamento nos dois sentidos — consulte Gerador de código. O GraphQL não leva nenhum dos dois, então uma importação de GraphQL deixa ambos como Not set.
O DBML também leva, nos dois sentidos, as cores das tabelas, descontada qualquer transparência, e cada grupo de tabelas que contém uma tabela. Um grupo sem nome volta como group_1, group_2 e assim por diante, e um nome de grupo repetido volta com _2, _3 e assim por diante acrescentados. O AML leva a cor de uma tabela apenas como o nome de cor mais próximo, então #FF8800 é escrito como orange e volta como #f97316, e não leva grupos. O GraphQL não leva nem cores nem grupos.

Exportar

O submenu Export do menu de contexto do canvas tem três itens:

• json: Salva o diagrama tal como o seu arquivo o armazena, como .erd.json: as tabelas com suas colunas e índices; os relacionamentos, as notas e os grupos de tabelas; e as configurações, cada configuração bloqueada com seu valor bloqueado.
• Schema SQL: Abre a aba Esquema SQL com o painel de opções aberto e o botão Save file em foco, de modo que pressionar Enter salva como .sql o SQL exibido na aba. Nada é salvo até lá.
• Image: Abre a caixa de diálogo Export image, que salva o diagrama como .png ou .svg ou o copia para a área de transferência como PNG — consulte Imagem.

Os três funcionam em um editor somente leitura.

O Esquema SQL escreve o ON DELETE e o ON UPDATE de cada relacionamento depois do seu REFERENCES, primeiro o ON DELETE. Not set não escreve nada, e uma ação que o banco de dados selecionado não aceita é omitida. Consulte Edição de relacionamentos para saber qual banco de dados aceita qual ação.

Todo arquivo exportado recebe o nome <database name>-<timestamp> seguido da extensão, com o carimbo de data e hora no horário local, no formato yyyy-MM-dd'T'HH_mm_ss — por exemplo, my-schema-2026-08-29T04_05_06.erd.json. Um nome de banco de dados em branco é substituído por unnamed.
O botão Save file da aba Esquema SQL e o do Gerador de código nomeiam seus arquivos da mesma forma. Uma imagem usa o nome do banco de dados como estava quando a caixa de diálogo foi aberta.

Import, Import and Add e Export também estão disponíveis na pesquisa rápida da aba ERD, com os mesmos itens do menu de contexto do canvas.

No Obsidian, não aparece nenhum download nem caixa de diálogo de salvamento: o arquivo é gravado no cofre, onde o Obsidian coloca os novos anexos desse diagrama, e um aviso informa seu caminho.
Os caracteres que o Obsidian não permite em um nome de arquivo, \ / : * ? " < > |, são substituídos por -.
O explorador de arquivos do Obsidian só lista um arquivo .erd.json ou .sql exportado enquanto Settings → Files and links → Detect all file extensions está ativado.

Imagem

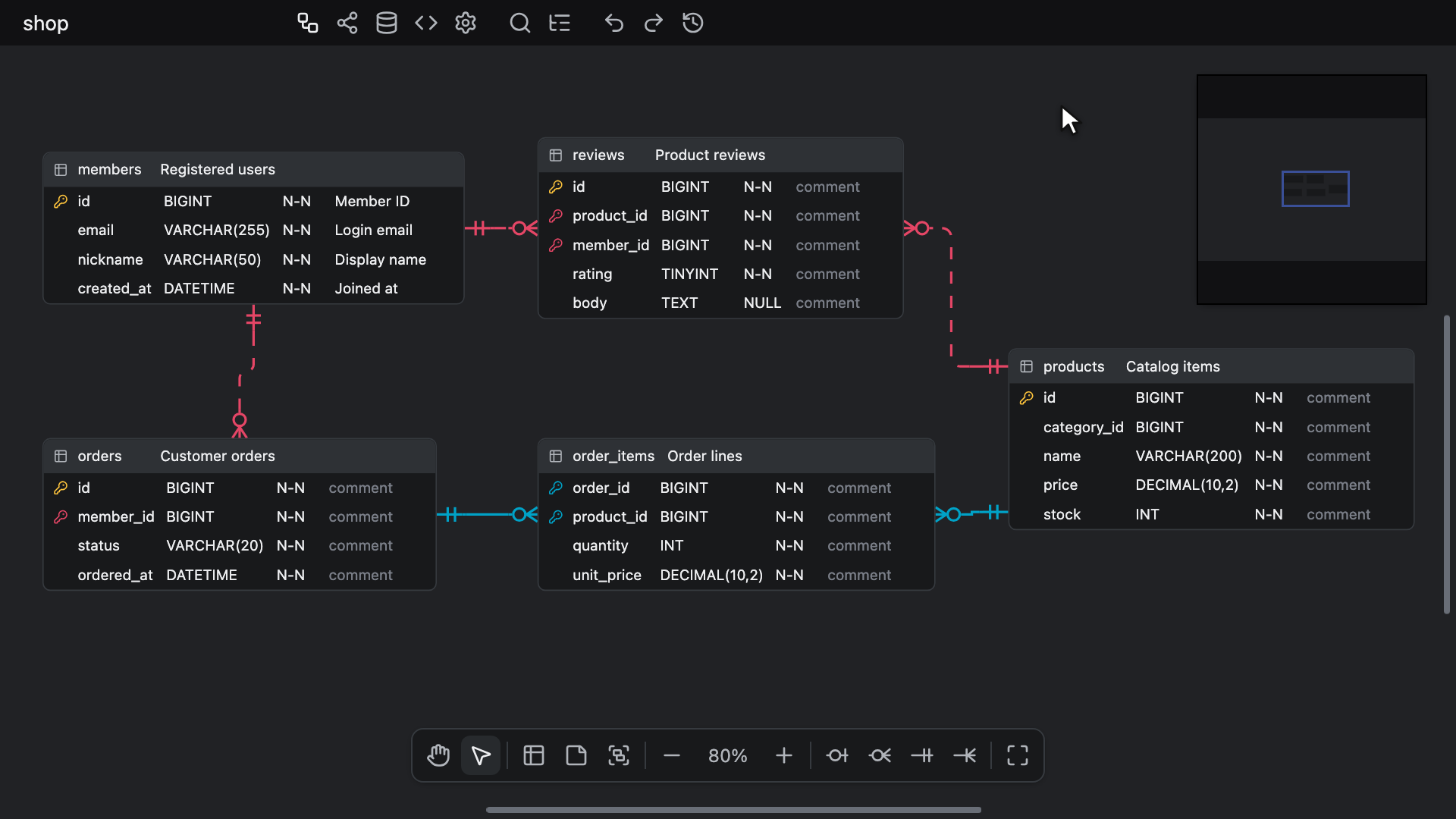

Export ▸ Image, no menu de contexto do canvas ou na pesquisa rápida, abre a caixa de diálogo Export image: uma pré-visualização da imagem ao lado das suas opções. Um explorador aberto continua aberto sob a área esmaecida.

• Background: Ativado por padrão. Quando desativado, deixa o canvas transparente.
• Dark mode: Começa correspondendo à aparência do editor. Enquanto corresponde à aparência na tela, a imagem usa as próprias cores do canvas, incluindo as alterações do construtor de temas; a outra aparência usa a predefinição com o mesmo tom de cinza e a mesma cor de destaque.
• Scale: 1x, 2x ou 3x, com 2x selecionado por padrão. Define apenas o tamanho do PNG e da cópia para a área de transferência, e a linha abaixo da opção informa esse tamanho, como PNG <width> × <height> px.

As escolhas são mantidas até o editor ser fechado e nunca são salvas no documento. A pré-visualização é desenhada da mesma forma que a imagem e é desenhada novamente quando Background ou Dark mode muda.

A imagem contém o diagrama como estava quando a caixa de diálogo foi aberta; feche e reabra a caixa de diálogo para incluir alterações posteriores. Ela contém o diagrama inteiro, por mais longe dele que a área visível tenha sido rolada, recortado ao que o diagrama desenha mais uma margem, e é sempre desenhada em 100%, qualquer que seja o zoom exibido pelo editor, então todas as tabelas são desenhadas por completo. O que as Opções de exibição ocultam — relacionamentos, seus rótulos de ON DELETE e ON UPDATE, grupos de tabelas ou notas — não é desenhado nem recebe espaço, e os grupos de tabelas são desenhados atrás de todo o resto.

Três botões gravam a imagem, e cada um deixa a caixa de diálogo aberta:

• PNG: Salva um .png do tamanho do diagrama em 100% multiplicado pelo valor de Scale. Um PNG grande demais para um canvas de navegador é gravado em resolução reduzida em vez de falhar: a caixa de diálogo avisa antes com Reduced from <width> × <height> px, past what a browser canvas can hold, e um aviso que diz Exported at a reduced resolution informa isso depois.
• SVG: Salva um .svg do tamanho do diagrama em 100%, qualquer que seja o valor de Scale, e nunca reduzido. Seu texto continua sendo texto e suas fontes são referenciadas pelo nome em vez de incorporadas, então um visualizador sem a fonte do editor desenha outra. As sombras são omitidas.
• Copy to clipboard: Coloca um PNG na área de transferência no valor de Scale escolhido, reduzido como um PNG salvo é quando um canvas de navegador não consegue comportá-lo. Confirma com Copied the image to the clipboard, ou com Copied at a reduced resolution quando a imagem foi reduzida. Se a cópia falhar, porque o navegador ou o host recusa o acesso à área de transferência ou porque não foi possível desenhar a imagem, Couldn't copy the image sugere salvar um PNG em vez disso.

A imagem é desenhada em um worker em segundo plano quando o host executa um, de modo que o editor continua utilizável enquanto isso. Um aviso que diz Exporting PNG, Exporting SVG ou Copying image aparece quando o processo leva mais que um instante, e uma falha é informada como Couldn't export the PNG ou Couldn't export the SVG. Fechar a caixa de diálogo enquanto um arquivo ainda está sendo desenhado não impede que esse arquivo seja salvo.

O botão PNG está em foco quando a caixa de diálogo abre, e Tab mantém o foco dentro da caixa de diálogo. Escape, o botão x ou um clique na área esmaecida ao redor dela a fecha.
Enquanto ela está aberta, os atalhos do canvas, incluindo desfazer e refazer, bem como copiar e colar, não fazem nada. Ctrl + K (Windows/Linux) ou ⌘ + K (Mac) a fecha e abre a pesquisa rápida. Ctrl + F (Windows/Linux) ou ⌘ + F (Mac) a fecha e coloca o cursor de texto no campo Localizar do explorador, abrindo o explorador se estiver fechado, nunca o fechando. Em um editor estreito demais para mostrar o explorador, o atalho ainda fecha a caixa de diálogo, mas mostra uma notificação em vez de mover o cursor de texto.
