Bestanden importeren of exporteren

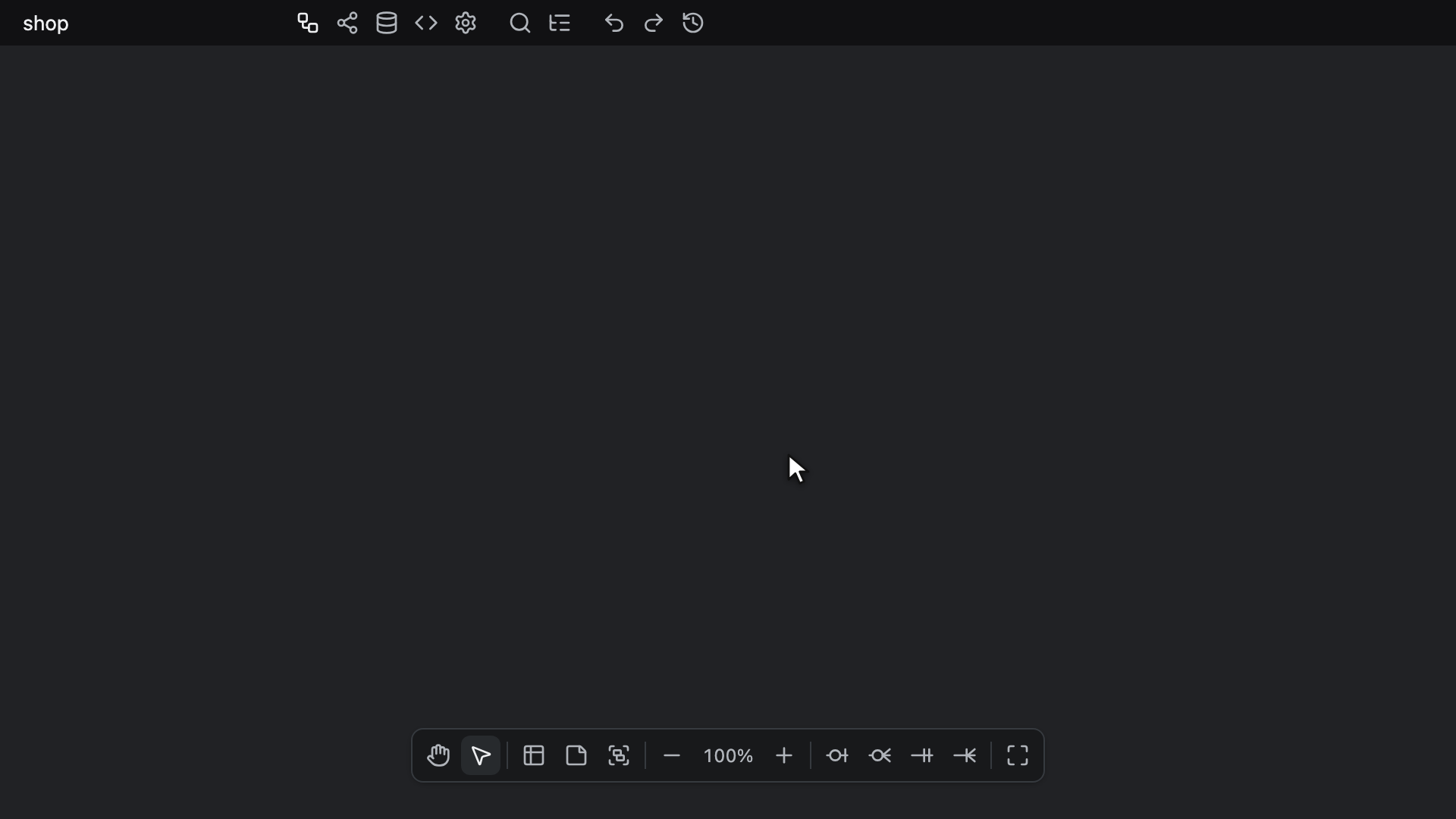

Externe bestanden importeren

Via het submenu Import van het contextmenu van het canvas kun je vijf formaten importeren:

• json
• Schema SQL
• GraphQL
• DBML
• AML

Import and Add, direct onder Import, voegt het bestand toe aan het diagram in plaats van het te vervangen — zie Importeren en toevoegen.
Het welkomstscherm dat een leeg diagram toont, heeft een rij Import met dezelfde vijf formaten — zie Welkomstscherm.

Extensies worden herkend ongeacht het hoofdlettergebruik. Kies je een bestand waarvan de extensie niet bij het gekozen formaat past, dan wordt de import geannuleerd en verschijnt Only <format> files can be imported, met het formaat geschreven als json, sql, graphql, dbml of aml, zoals in Only sql files can be imported.

Import vervangt het huidige document in plaats van het bestand ermee samen te voegen, en met één keer ongedaan maken krijg je het vorige diagram terug.
Een JSON-bestand brengt zijn eigen instellingen mee, inclusief zijn vergrendelingen. Waar het bestand het tabblad, de taal van de Codegenerator, een naamnotatie of het type aanhalingstekens vergrendelt, blijf je zien wat je had, maar wordt de vergrendelde waarde uit het bestand opgeslagen. De weergave gaat, vergrendeld of niet, naar de plek die het bestand aangeeft. Een JSON-bestand dat is opgeslagen voordat de vergrendelingen bestonden, komt binnen met elke vergrendeling ingeschakeld en de weergave op 100%.
De andere formaten behouden de instellingen die je al hebt, inclusief de vergrendelingen, behalve de weergave, die op 100% begint.
De parsers voor GraphQL, DBML en AML falen nooit: een bestand dat ze niet kunnen lezen, levert een leeg diagram op in plaats van een fout.

Een JSON-bestand behoudt de posities die het heeft. De tabellen van een Schema SQL-, GraphQL-, DBML- of AML-bestand worden geplaatst voordat het diagram verandert:

• Als het bestand twee of meer tabellen en minstens één relatie heeft, worden ze ingedeeld met de Automatische indeling Flow, van links naar rechts langs de relaties, vanaf de linkerbovenhoek van het canvas. Een relatie van een tabel naar zichzelf telt mee.
• Anders worden ze vanaf de linkerbovenhoek in rijen gezet, de tabellen met de minste kolommen eerst.
• Duurt de indeling langer dan 6 seconden, dan verschijnt de melding Placing tables met de knop Cancel. Cancel, of Escape terwijl de melding zichtbaar is, breekt de indeling af en zet de tabellen in plaats daarvan in rijen. Rijen worden ook, zonder melding, gebruikt als de indeling mislukt, als er binnen 60 seconden geen indeling terugkomt of als de host geen shared worker draait — zie Web Workers.

Daarna wordt het diagram in één stap vervangen, zodat er tussendoor niets te zien is. Een instelling die je wijzigt terwijl de tabellen worden geplaatst, zoals het tabblad, blijft behouden, en als je intussen een ander bestand importeert, wint de import die als laatste is gestart.

Een editor in alleen-lezenmodus laadt niets via Import en biedt Import and Add niet aan.

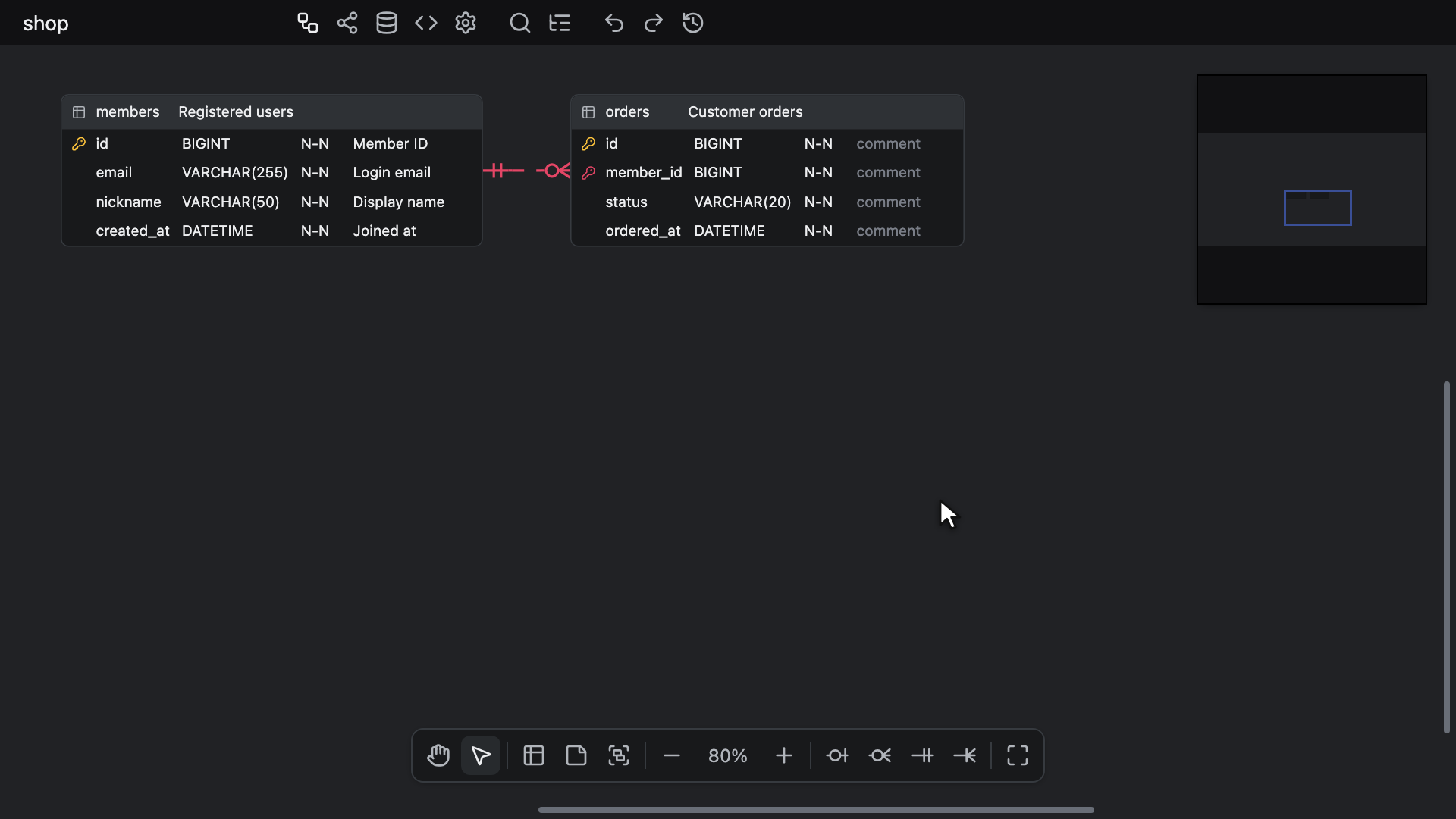

Importeren en toevoegen

Import and Add behoudt het diagram en voegt er een bestand onder toe. Het staat in het contextmenu van het canvas en in Snel zoeken op het ERD-tabblad, en biedt dezelfde vijf formaten met dezelfde extensiecontrole als Import.

Het bestand komt binnen zoals bij plakken: elke tabel, kolom, relatie, index, memo en tabelgroep die het bevat, wordt als nieuw item toegevoegd, de tabellen die al in het diagram staan, worden niet verplaatst en er verandert geen instelling, dus de instellingen van een JSON-bestand worden weggelaten.
Een tabel met een naam die al in het diagram voorkomt, wordt toegevoegd als tweede tabel met die naam en niet met die tabel samengevoegd. Relaties en indexen komen alleen uit het bestand, dus een refererende sleutel naar een tabel die het bestand niet definieert, wordt niet gekoppeld aan een tabel die al in het diagram staat.

Het toegevoegde blok komt direct onder alles in het diagram terecht, uitgelijnd met de linkerrand daarvan, of linksboven in een leeg diagram. Memo's en tabelgroepen die met de weergaveopties zijn verborgen, tellen ook mee, omdat ze daar nog steeds staan.
Binnen het blok behoudt een JSON-bestand zijn eigen schikking, inclusief zijn tabelgroepen. De andere formaten worden geplaatst zoals Import ze plaatst, met Flow of in rijen volgens dezelfde regels, en het kader van elke tabelgroep wordt om de tabellen ervan heen gepast. De toegevoegde tabellen en memo's komen bovenop alles te liggen wat er al staat.

Zodra het blok terechtkomt, is alleen wat is toegevoegd geselecteerd: de nieuwe tabellen, plus de nieuwe memo's en tabelgroepen zolang die worden getoond. Als je intussen naar een ander tabblad bent gegaan, schakelt de editor terug naar het ERD-tabblad voordat het blok terechtkomt. De weergave scrolt daarna op het huidige zoomniveau naar het blok, tenzij het al goed in beeld is — zie Waar een sprong terechtkomt. Eén keer ongedaan maken draait de hele toevoeging terug.
Een bestand dat de parser niet kan lezen, of een bestand zonder tabel en zonder memo, voegt niets toe.

Meerdere Schema SQL-, GraphQL-, DBML- of AML-bestanden die worden toegevoegd terwijl er nog een wordt geplaatst, komen allemaal terecht, in de volgorde waarin ze zijn gestart. Een JSON-bestand dat intussen wordt toegevoegd, komt terecht zodra het is gelezen, vóór die bestanden. Bij een Import of het laden van een ander document vervallen alle bestanden die nog worden geplaatst.

Codeeragents voegen een bestand op dezelfde manier toe met de modus append van de MCP-importtools, die de schikking van een JSON-bestand behoudt maar de tabellen van de andere formaten in rijen zet, nooit met Flow — zie Importeren.

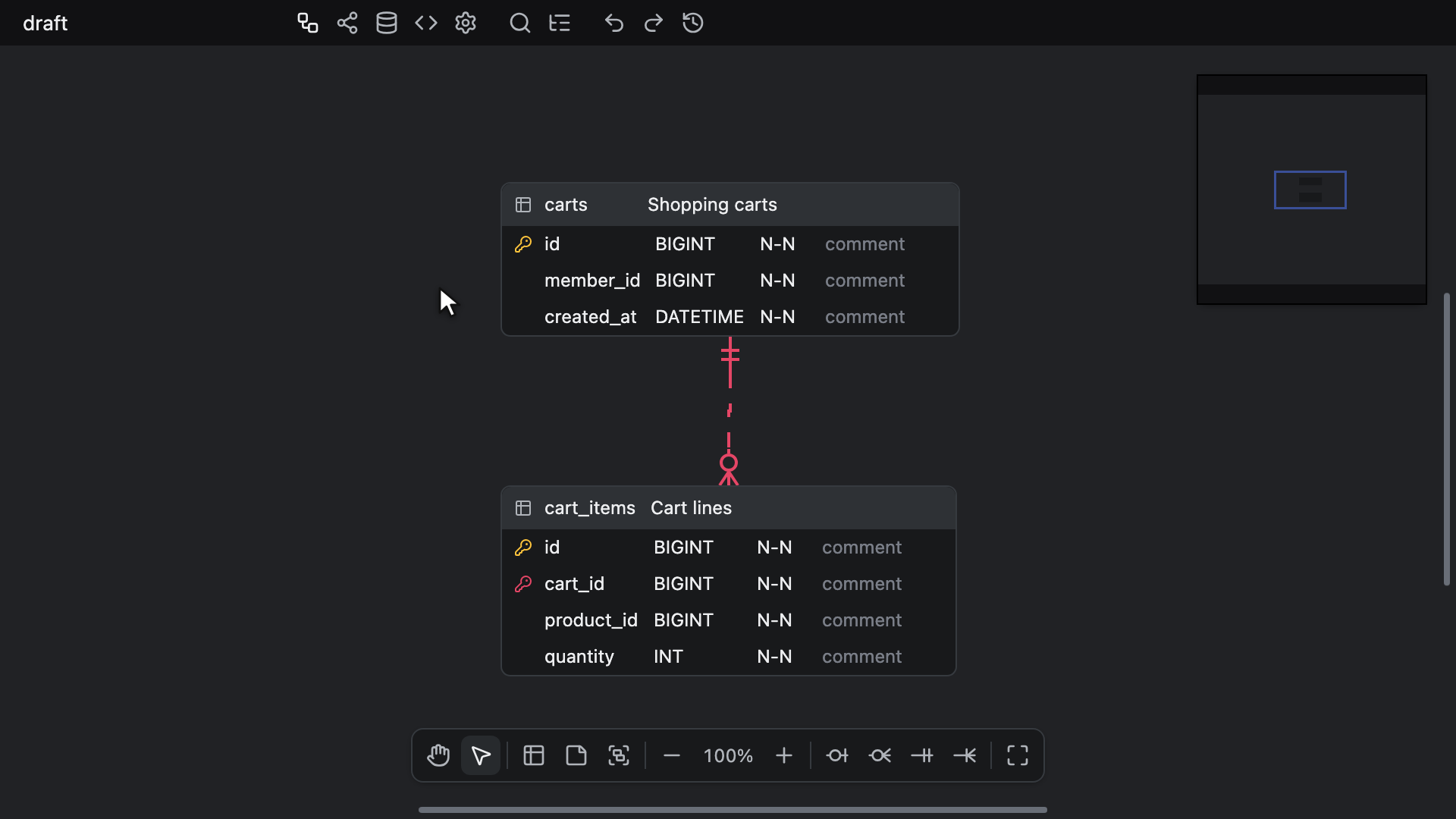

JSON

Je kunt bestanden importeren in het schemaformaat dat in de editor is gedefinieerd. De bestandsnaam moet eindigen op .json, zodat een bestand dat is geëxporteerd als <database name>-<timestamp>.erd.json zonder aanpassing weer kan worden geïmporteerd; een bestand dat alleen op .erd of .vuerd eindigt, wordt hier niet geaccepteerd. Bestanden die door eerdere versies zijn opgeslagen, worden ook gelezen.

Schema SQL

Je kunt ook schemabestanden importeren die in SQL zijn gedefinieerd.
Hoewel de parsers ongeacht het databasesysteem zo flexibel mogelijk zijn gemaakt, kan er syntaxis zijn die niet wordt ondersteund.
De bestandsnaam moet eindigen op .sql.
Hier kun je controleren welke syntaxis wordt ondersteund.

Kolommen komen alleen uit CREATE TABLE. Een kolom die met ALTER TABLE ... ADD COLUMN wordt toegevoegd, wordt niet gelezen.
Onderdelen van een CREATE TABLE die geen kolommen zijn, worden overgeslagen in plaats van als kolommen gelezen: een naamloze CHECK (...), LIKE en EXCLUDE van PostgreSQL, FULLTEXT en SPATIAL van MySQL zonder INDEX of KEY geschreven, PERIOD FOR van T-SQL en SUPPLEMENTAL LOG DATA van Oracle.
Een kolom die naar een daarvan is genoemd, wordt toch geïmporteerd als er een ingebouwd type op de naam volgt, zoals in exclude BOOLEAN, of als de naam tussen aanhalingstekens staat, zoals in "check" int. Een like zonder aanhalingstekens gevolgd door een type dat niet ingebouwd is, zoals like citext, wordt gelezen als LIKE van PostgreSQL en overgeslagen.
Beperkingen met CHECK worden zelf niet geïmporteerd, omdat de editor geen plek heeft om ze te bewaren.

Gegevenstypen

Het gegevenstype van een kolom blijft behouden, inclusief de argumentenlijst, ook als het geen ingebouwd type is van een van de ondersteunde databases.
Dat geldt voor een enum of samengesteld type gemaakt met CREATE TYPE, een domein gemaakt met CREATE DOMAIN, extensietypen zoals hstore, citext en ltree, namen met schemanaam zoals public.mood, en namen tussen aanhalingstekens of vierkante haken zoals "MyType" en [dbo].[Phone], die hun aanhalingstekens of vierkante haken behouden. De instructies CREATE TYPE, CREATE DOMAIN en CREATE EXTENSION zelf worden overgeslagen.
Een ingebouwd type verliest zijn aanhalingstekens of vierkante haken, dus [int] komt binnen als int en [nvarchar](50) als nvarchar(50). "char" en "bit" van PostgreSQL behouden ze, omdat het andere typen zijn dan char en bit.
Array-achtervoegsels blijven bij elk type staan: integer[], text[3][3], integer ARRAY, mood[]. UNSIGNED BIG INT van SQLite komt in zijn geheel binnen.
UNSIGNED en ZEROFILL van MySQL en MariaDB, direct na een type en zijn argumenten geschreven, blijven zoals geschreven deel van het type: INT UNSIGNED, SMALLINT(5) UNSIGNED ZEROFILL, int unsigned van mysqldump. SIGNED, de standaard, wordt weggelaten, dus TINYINT SIGNED komt binnen als TINYINT. Een toevoeging die na een andere kolomoptie staat, zoals in INT NOT NULL UNSIGNED, wat MySQL weigert, wordt weggelaten.
Waarden van ENUM(...) en SET(...) behouden hun aanhalingstekens, met een aanhalingsteken binnen een waarde verdubbeld, zoals in ENUM('a','it''s'). Het met een backslash geëscapete 'it\'s' van MySQL komt op dezelfde manier verdubbeld binnen. In een type STRUCT<...> van Databricks behouden veldnamen tussen aanhalingstekens en de COMMENT van een veld hun aanhalingstekens.
Een kolom die zonder type is geschreven, zoals een SQLite-kolom zonder type of een berekende kolom met AS, blijft zonder type: een trefwoord zoals NOT, NULL, DEFAULT, PRIMARY of REFERENCES, of een string tussen enkele aanhalingstekens, wordt niet als type gelezen.

Standaardwaarden

De DEFAULT van een kolom behoudt zijn hele expressie, zoals now(), 0.5, CURRENT_TIMESTAMP of ARRAY[]::text[], tot aan de volgende kolomoptie, een komma of het sluitende haakje. Een CASE ... END wordt in zijn geheel gelezen.
Haakjes rond de hele expressie worden verwijderd, dus ((0)) van SQL Server komt binnen als 0 en (getdate()) als getdate(). Een cast van een letterlijke waarde wordt ook verwijderd, dus 'draft'::character varying van pg_dump komt binnen als 'draft' en NULL::character varying als NULL; andere casts blijven staan, zoals in ARRAY[]::text[] en lower('A'::text).
ON UPDATE CURRENT_TIMESTAMP van MySQL wordt weggelaten, omdat een kolom er geen plek voor heeft, en de standaardwaarde ervoor blijft staan. DEFAULT ON NULL 0 van Oracle, met of zonder FOR INSERT ONLY of FOR INSERT AND UPDATE, komt binnen als 0.
Een string met een voorvoegsel, zoals N'x', E'x', B'0', X'ff', U&'x' of _utf8mb4'x', wordt als één string gelezen, ook als er een haakje in staat.

SQL Server Management Studio schrijft standaardwaarden in het script na de tabellen, als ALTER TABLE [dbo].[t] ADD CONSTRAINT [DF_x] DEFAULT ((1)) FOR [col]. Zo'n instructie stelt de standaardwaarde van die kolom in, hier 1, en de naam van de beperking wordt weggelaten.

Een Schema SQL-export zet de haakjes terug waar een database de expressie van een standaardwaarde alleen binnen haakjes leest — zie Standaardwaarden.

Automatisch ophogen

AUTO_INCREMENT, AUTOINCREMENT en IDENTITY schakelen Auto Increment van een kolom in, net als GENERATED ALWAYS AS IDENTITY en GENERATED BY DEFAULT AS IDENTITY, die geen standaardwaarde achterlaten.
Dat doet ook een standaardwaarde die uit één PostgreSQL-aanroep van nextval() bestaat, de standaardwaarde die een serial-kolom krijgt, geschreven als nextval('s') of, zoals pg_dump het schrijft, nextval('s'::regclass). De naam van de sequence wordt niet bewaard. Een standaardwaarde die een sequence alleen gebruikt, zoals nextval('s') + 1 of NEXT VALUE FOR s van SQL Server, blijft een gewone standaardwaarde.
pg_dump schrijft beide na de tabellen, als ALTER TABLE [ONLY] t ALTER [COLUMN] c SET DEFAULT nextval('s'::regclass) en ALTER TABLE t ALTER [COLUMN] c ADD GENERATED ... AS IDENTITY. Elk van die instructies schakelt Auto Increment van die kolom in en wist de standaardwaarde ervan. CREATE SEQUENCE, ALTER SEQUENCE en elke andere actie van ALTER COLUMN worden overgeslagen.
Een kolom die inline als serial, bigserial of smallserial is getypeerd, behoudt dat type, met Auto Increment uit.

De editor bewaart alleen de vlag Auto Increment, en elke database schrijft bij het exporteren zijn eigen vorm — zie Automatisch ophogen. Een PostgreSQL-export schrijft GENERATED ALWAYS AS IDENTITY bij een kolom van het type smallint, integer of bigint, welke vorm er ook is geïmporteerd, en bij elk ander type, zoals INT UNSIGNED, alleen een commentaarregel na de tabel. Opties van de sequence zoals START WITH 100 gaan verloren.
Een tabel met meerdere serial- of identity-kolommen wordt geïmporteerd met meerdere kolommen met automatisch ophogen, en MySQL, MariaDB en SQL Server weigeren zo'n tabel wanneer de export ervan wordt uitgevoerd.

Primaire sleutels

Een primaire sleutel die na zijn tabel wordt toegevoegd, ALTER TABLE t ADD [CONSTRAINT n] PRIMARY KEY (...), merkt zijn kolommen aan als de primaire sleutel.
CLUSTERED of NONCLUSTERED van SQL Server en USING BTREE van MySQL vóór de kolomlijst worden genegeerd, zodat de ALTER TABLE [dbo].[Users] ADD CONSTRAINT [PK_Users] PRIMARY KEY CLUSTERED ([Id] ASC) WITH (...) ON [PRIMARY] die SQL Server Management Studio in het script schrijft, de sleutel op Id legt. De PRIMARY KEY NONCLUSTERED HASH (...) van een geheugengeoptimaliseerde tabel wordt niet gelezen, niet in ALTER TABLE en niet in CREATE TABLE.

Unieke sleutels en indexen

Een UNIQUE over twee of meer kolommen wordt één unieke index, in elke schrijfwijze: UNIQUE (a, b), UNIQUE KEY n (a, b), UNIQUE INDEX n (a, b), CONSTRAINT n UNIQUE (a, b), de inline INDEX n UNIQUE (a, b) van SQL Server en ALTER TABLE t ADD [CONSTRAINT n] UNIQUE (a, b).
De index krijgt de indexnaam van de sleutel, anders de naam bij CONSTRAINT, anders geen naam, en behoudt de sorteervolgorde van elke kolom. Zo'n index is een alternatieve sleutel.
Een UNIQUE over één kolom, in elk van die schrijfwijzen, geeft die kolom in plaats daarvan de vlag Uniek en voegt geen index toe, zodat de beperking UQ_<table name>_<column name> die de export schrijft, terugkomt als de vlag waaruit ze is geschreven. Een CREATE UNIQUE INDEX over één kolom blijft een unieke index.

Een ALTER TABLE die meerdere sleutels tegelijk toevoegt, zoals phpMyAdmin ADD PRIMARY KEY (id), ADD UNIQUE KEY uq_a (a, b), ADD UNIQUE KEY uq_c (c) schrijft, behoudt elke unieke sleutel erin: uq_a komt binnen als een unieke index met de naam uq_a, en uq_c als de vlag Uniek van c. Een naam bij CONSTRAINT benoemt alleen de sleutel in zijn eigen clausule. ADD UNIQUE INDEX IF NOT EXISTS n (...) van MariaDB en ALTER TABLE t WITH CHECK ADD ... en WITH NOCHECK ADD ... van SQL Server worden ook gelezen.
CREATE INDEX en CREATE UNIQUE INDEX worden gelezen met namen met schemanaam zoals public.t en [dbo].[t], met CLUSTERED en NONCLUSTERED van SQL Server, met CONCURRENTLY, IF NOT EXISTS, ON ONLY en USING btree van PostgreSQL, en helemaal zonder indexnaam. De bestandsgroep ON [PRIMARY] van SQL Server wordt genegeerd.
Sleutelopties zoals NULLS NOT DISTINCT of USING BTREE worden niet voor de naam van de sleutel aangezien. In de kolomlijst van een sleutel benoemt alleen het eerste woord de kolom, dus b DESC NULLS LAST, b text_pattern_ops en b COLLATE "C" leggen allemaal de sleutel op b, waarbij DESC als sorteervolgorde behouden blijft. Een prefixlengte zoals email(191) wordt genegeerd, maar een sleutel met een expressiedeel, zoals lower(email), wordt in zijn geheel overgeslagen.

Een gedeeltelijke unieke index, CREATE UNIQUE INDEX ... WHERE ... of de inline INDEX n UNIQUE (...) WHERE ... van SQL Server, komt binnen als een gewone index met dezelfde naam en kolommen, omdat een sleutel die over de hele tabel uniek is, strenger zou zijn dan de gefilterde sleutel die het bestand declareert. De uitzondering is een filter dat alleen bestaat uit tests met IS NOT NULL op de kolommen van de sleutel, verbonden met AND, het filter dat SQL Server nodig heeft om een unieke kolom meer dan één NULL te laten bevatten: die sleutel blijft uniek.
Een unieke sleutel die een kolom noemt die de tabel niet heeft, zoals een kolom die met ALTER TABLE ... ADD COLUMN is toegevoegd, wordt in zijn geheel weggelaten in plaats van ingekort tot de kolommen die bestaan. Een gewone index behoudt de kolommen die bestaan.

SQL Developer en DBMS_METADATA van Oracle schrijven de eigen index van een sleutel als een aparte CREATE UNIQUE INDEX, genoemd naar de sleutel of, voor een sleutel zonder naam waarop USING INDEX volgt, met een systeemnaam zoals SYS_C0012345. De import leest zo'n index, en de index die een ADD CONSTRAINT ... USING INDEX noemt, als deel van zijn sleutel: een samengestelde unieke sleutel komt binnen als één unieke index, en een primaire sleutel of een unieke sleutel op één kolom als de kolomvlaggen zonder extra index. Een export terug naar Oracle maakt de index dan één keer aan.

Een Schema SQL-export levert bij het opnieuw importeren dezelfde vlaggen Uniek en dezelfde indexen op voor MySQL, MariaDB, MSSQL, Oracle, PostgreSQL en SQLite.
Snowflake heeft geen secundaire indexen, dus de export ervan brengt alleen de unieke sleutels terug: een samengestelde als unieke index en een op één kolom als de vlag Uniek van de kolom. Een Databricks-export declareert geen uniciteit, dus er komt er geen terug.

Refererende sleutels

Een refererende sleutel wordt een relatie in deze schrijfwijzen:

• Een FOREIGN KEY (...) REFERENCES t (...) op tabelniveau, met of zonder CONSTRAINT name.
• ALTER TABLE ... ADD [CONSTRAINT name] FOREIGN KEY (...) REFERENCES t (...), inclusief de ALTER TABLE t WITH CHECK ADD ... en WITH NOCHECK ADD ... die SQL Server Management Studio in scripts schrijft.
• De inline REFERENCES t (col) van een kolom, zoals in user_id INT REFERENCES users (id), en de FOREIGN KEY REFERENCES t (col) die SQL Server en Snowflake daar toestaan. Een inline verwijzing naar meer dan één kolom wordt overgeslagen.

Een ALTER TABLE levert hooguit één relatie op, en alleen als de eerste clausule ervan een refererende sleutel toevoegt: een clausule FOREIGN KEY na een clausule ADD PRIMARY KEY of ADD UNIQUE in dezelfde instructie wordt niet gelezen. Als één instructie meerdere refererende sleutels toevoegt, zoals phpMyAdmin ADD CONSTRAINT fk1 FOREIGN KEY ..., ADD CONSTRAINT fk2 FOREIGN KEY ... schrijft, wordt alleen de laatste gelezen.

REFERENCES t zonder kolomlijst verwijst naar de primaire sleutel van t als die sleutel uit één kolom bestaat. Bij een samengestelde primaire sleutel wordt de refererende sleutel overgeslagen.
Een refererende sleutel wordt overgeslagen, en geen van zijn kolommen wordt als refererende sleutel aangemerkt, als geen enkele kolom waarnaar hij verwijst, wordt gevonden, of als het aantal gevonden kolommen in de twee tabellen verschilt, zoals wanneer een kolom in slechts één ervan ontbreekt. Als in beide tabellen hetzelfde aantal van zijn kolommen ontbreekt, worden de gevonden kolommen gekoppeld in de geschreven volgorde, en bevat de relatie alleen die kolommen.
Elke geïmporteerde relatie is Zero N, en ze is identificerend als elk van haar kolommen in de kindtabel ook een primaire sleutel is.

De clausules ON DELETE en ON UPDATE van elke refererende sleutel worden On Delete en On Update van de relatie: NO ACTION, RESTRICT, CASCADE, SET NULL of SET DEFAULT, ongeacht het hoofdlettergebruik en in beide volgorden. Een refererende sleutel zonder deze clausules wordt geïmporteerd als Not set. Zie Relaties bewerken voor het instellen ervan in de editor.
De kolomlijst van PostgreSQL na SET NULL of SET DEFAULT, zoals in ON DELETE SET NULL (a_id), wordt genegeerd: de actie geldt voor de hele sleutel, en een ON UPDATE na de lijst wordt nog steeds gelezen. MATCH FULL, MATCH PARTIAL en MATCH SIMPLE worden overgeslagen, en het kolomattribuut ON UPDATE CURRENT_TIMESTAMP van MySQL wordt niet voor een actie aangezien.
Een Schema SQL-export wordt opnieuw geïmporteerd met de acties die de betreffende database schrijft, dus een actie die deze weglaat, zoals SET DEFAULT bij MySQL, elke ON UPDATE bij Oracle of alles behalve NO ACTION bij Snowflake, komt terug als Not set.

Opmerkingen

Tabel- en kolomopmerkingen worden geïmporteerd uit de drie syntaxen die de parser leest: de tabeloptie en het kolomattribuut COMMENT die MySQL, MariaDB, Snowflake en Databricks gebruiken, de instructies COMMENT ON TABLE en COMMENT ON COLUMN die PostgreSQL en Oracle gebruiken, en de uitgebreide eigenschap MS_Description die SQL Server instelt met EXEC sp_addextendedproperty.
Een opmerking die een tabel of kolom noemt die het bestand niet definieert, wordt genegeerd.

De aanroepen van SQL Server worden gelezen met benoemde argumenten, zoals SQL Server Management Studio elke opmerking in het script schrijft (@name=N'MS_Description', @value=N'...', ..., @level1type=N'TABLE', @level1name=N'Users'), en met positionele argumenten, zoals de MSSQL-export van de editor ze schrijft.
Alleen een MS_Description op een tabel, of op een van de kolommen ervan op niveau 2, levert een opmerking op. Een andere eigenschap, een view, een index of een beperking levert er geen op, en een opmerking die in een variabele wordt doorgegeven of met + wordt opgebouwd evenmin.

In een opmerking, net als in elke tekst tussen aanhalingstekens zoals een waarde bij DEFAULT of een naam tussen aanhalingstekens, staat een verdubbeld aanhalingsteken voor één aanhalingsteken, zoals mysqldump en pg_dump het schrijven: 'it''s' wordt gelezen als it's.
Een backslash vóór een aanhalingsteken, zoals MySQL en MariaDB 'it\'s' schrijven, escapet het aanhalingsteken ook. Zo'n aanhalingsteken beëindigt de tekst toch als er witruimte, ,, ;, ), ], :, |, + of het einde van het bestand op volgt, dus 'C:\', 'C:\'::text van pg_dump en 'C:\'+name van T-SQL behouden hun backslash.
Een waarde bij DEFAULT behoudt haar aanhalingstekens, en een aanhalingsteken erin wordt verdubbeld teruggeschreven, hoe het bestand het ook heeft geëscapet: 'it''s'.
Als de database van het document op het moment van importeren Databricks is, volgt tekst tussen enkele aanhalingstekens in plaats daarvan de regels van Spark: elke backslash escapet het teken erna, dus 'C:\\dir' wordt gelezen als C:\dir, escapereeksen zoals \n, \t en \u0041 worden gedecodeerd, en een waarde bij DEFAULT wordt bewaard als 'it\'s'.

Geëxporteerde Schema SQL escapet een aanhalingsteken binnen een tabel- of kolomopmerking: COMMENT 'it''s' voor MySQL, MariaDB en Snowflake, COMMENT ON TABLE en COMMENT ON COLUMN ... IS 'it''s' voor PostgreSQL en Oracle, en dezelfde verdubbeling, tabel- en kolomnamen inbegrepen, in de aanroepen van sp_addextendedproperty van MSSQL. Een opmerking zonder aanhalingsteken wordt geschreven zoals ze is.
Databricks escapet een aanhalingsteken en een backslash in plaats daarvan met een backslash, zoals in COMMENT 'it\'s', dus de export ervan wordt alleen exact teruggelezen zolang Databricks de geselecteerde database is.
MSSQL schrijft elke opmerking als EXECUTE sys.sp_addextendedproperty 'MS_Description', '<comment>', 'schema', '<schema>', 'table', '<table>', gevolgd door 'column', '<column>' voor een kolom. Met Bracket op None levert een tabel met de naam sales.users het schema sales en de tabel users op, en valt een naam zonder schema in dbo. Bij elke andere waarde van Bracket is de hele naam de tabel, in dbo.

Opmerkingen blijven niet behouden als je naar SQLite exporteert en het resultaat weer importeert: SQLite schrijft ze als gewone regels met --, die de parser niet leest. De aanroepen van sp_addextendedproperty uit een MSSQL-export komen bij het opnieuw importeren terug als dezelfde tabel- en kolomopmerkingen.

GraphQL

Je kunt een GraphQL SDL-document importeren.
Definities van objecttypen worden tabellen, een blok extend type wordt samengevoegd met het type dat het uitbreidt, en interfacevelden worden overgeërfd door de typen die de interface implementeren.
Een veld waarvan het type een andere tabel is, wordt een relatie in plaats van een kolom, en een lijst aan beide kanten maakt een koppeltabel aan.
Een enkelvoudig veld zoals buyer: User wordt eerst gekoppeld aan het ene veld op het andere type waarvan de naam eindigt op By gevolgd door de naam van dat veld, zoals orderListByBuyer, zonder op hoofdletters en underscores te letten; een genummerd veld zoals buyer2 wordt op dezelfde manier gekoppeld zonder zijn nummer. Zo benoemt de GraphQL-uitvoer van de Codegenerator de velden wanneer twee tabellen meer dan één relatie delen of een tabel naar zichzelf verwijst, dus zulke uitvoer wordt met elke relatie opnieuw geïmporteerd.
Roottypen (Query, Mutation, Subscription), introspectietypen en de wrappers van Relay, federatie en Hasura zoals PageInfo, *Connection, *Edge en *_aggregate worden als ruis behandeld en overgeslagen.
De directieven @id, @primaryKey, @unique, @autoincrement, @default, @map, @relation, @column, @table, @index en @db.* worden gerespecteerd.
De bestandsnaam moet eindigen op .graphql, .gql of .graphqls. Een Prisma-bestand schema.prisma is geen GraphQL-document en kan hier niet worden geïmporteerd.

DBML

Je kunt een DBML-bestand importeren, het formaat dat dbdiagram.io en dbdocs gebruiken.
Blokken Table, TablePartial, Ref, Enum en TableGroup worden gelezen. Blokken Project en losse blokken Note worden overgeslagen zonder de tabellen eromheen te beïnvloeden.
Elke schrijfwijze van een ref wordt geaccepteerd: de dubbelepuntvorm Ref:, een benoemde ref, de blokvorm Ref { } en de inline kolominstelling [ref: > table.column].
Een veel-op-veel-ref <> maakt een koppeltabel aan die naar beide kanten is genoemd.
De instellingen delete en update van een losse ref worden On Delete en On Update van de relatie, zoals in Ref: users.id < posts.user_id [delete: cascade, update: set null]. De waarden zijn cascade, restrict, set null, set default en no action, ongeacht het hoofdlettergebruik. Iets anders, of geen instelling, wordt geïmporteerd als Not set, en andere instellingen zoals color worden genegeerd.
De inline instelling [ref: ...] heeft geen acties, en de instellingen van een ref <> worden niet overgenomen op de koppeltabel. Als dezelfde refererende sleutel zowel inline als met een losse ref is gedeclareerd, blijft de inline versie behouden, zonder acties.
De instelling headercolor van een tabel, zoals in Table users [headercolor: #3498DB], wordt de kleur ervan als de waarde een hexwaarde #rgb of #rrggbb zonder aanhalingstekens is. Elke andere waarde wordt weggelaten, en de headercolor van een TablePartial wordt niet doorgegeven aan de tabellen die deze gebruiken.
Elke TableGroup wordt een tabelgroep met de tabellen die ze opsomt, één per regel, benoemd zoals een Ref ze benoemt. De [color: ...] ervan wordt de kleur van de groep volgens dezelfde regel als headercolor, en de notitie en andere instellingen ervan worden weggelaten. Een tabel die in twee groepen staat, blijft in de eerste. Een groep zonder tabel wordt niet aangemaakt, of ze nu geen tabel opsomt die het bestand declareert of alleen tabellen die een eerdere groep al heeft genomen. Het kader van de groep wordt om haar tabellen heen gepast, waar ze ook worden geplaatst, en als de tabellen in rijen worden gezet, blijven de tabellen van een groep bij elkaar.
De bestandsnaam moet eindigen op .dbml.

AML

Je kunt een AML-bestand (Azimutt Markup Language) importeren. Zowel de huidige schrijfwijze als de oude v1-schrijfwijze worden geaccepteerd.
Entiteiten worden tabellen, en geneste attributen worden afgevlakt tot een kolomnaam met punten zoals settings.slug.
Attributen zijn NOT NULL tenzij ze als nullable zijn aangeduid, en constructies waarvoor de editor geen plek heeft, zoals check, type en tags, worden weggelaten in plaats van geweigerd. Een entiteit die als view is aangeduid, komt binnen als een gewone tabel.
De color van een entiteit, zoals in users {color: red}, wordt de kleur van de tabel ervan. De kleurnamen van AML, red, orange, amber, yellow, lime, green, emerald, teal, cyan, sky, blue, indigo, violet, purple, fuchsia, pink, rose en gray, worden gelezen ongeacht het hoofdlettergebruik, met of zonder aanhalingstekens, elk als de tint 500 van de Tailwind-kleur met die naam, zoals #ef4444 voor red. Een hexwaarde tussen aanhalingstekens zoals "#3498db" blijft behouden zoals geschreven; een kale #3498db kan niet worden gelezen, omdat # een AML-commentaar begint. Elke andere waarde, en een color op een attribuut of een relatie, wordt weggelaten.
Een losse instructie rel, of fk in de oude schrijfwijze, behoudt haar eigenschappen onDelete en onUpdate als On Delete en On Update van de relatie, zoals in rel posts(user_id) -> users(id) {onDelete: cascade, onUpdate: "set null"}. De waarden zijn cascade, restrict, set null, set default en no action, met of zonder aanhalingstekens, ongeacht het hoofdlettergebruik. Andere eigenschappen worden weggelaten.
Bij een inline relatie zoals user_id int -> users(id) {onDelete: cascade} horen de eigenschappen bij het attribuut, dus worden ze weggelaten en wordt de relatie geïmporteerd als Not set.
De bestandsnaam moet eindigen op .aml.

GraphQL, DBML en AML zijn formaten die heen en terug werken: elk ervan is ook een doel van de Codegenerator.
DBML en AML dragen ON DELETE en ON UPDATE van elke relatie in beide richtingen over — zie Codegenerator. GraphQL draagt geen van beide over, dus een GraphQL-import laat beide op Not set staan.
DBML draagt ook tabelkleuren, zonder eventuele transparantie, en elke tabelgroep die een tabel bevat, in beide richtingen over. Een groep zonder naam komt terug als group_1, group_2 enzovoort, en een herhaalde groepsnaam komt terug met _2, _3 enzovoort erachter. AML draagt een tabelkleur alleen over als de dichtstbijzijnde van zijn kleurnamen, dus #FF8800 wordt geschreven als orange en komt terug als #f97316, en AML draagt geen groepen over. GraphQL draagt kleuren noch groepen over.

Exporteren

Het submenu Export van het contextmenu van het canvas heeft drie items:

• json: Slaat het diagram op zoals het bestand ervan het bevat, als .erd.json: de tabellen met hun kolommen en indexen, de relaties, memo's en tabelgroepen, en de instellingen, elke vergrendelde instelling op haar vergrendelde waarde.
• Schema SQL: Opent het tabblad Schema SQL met het optiepaneel open en de focus op de knop Save file, zodat een druk op Enter de SQL die het tabblad toont opslaat als .sql. Tot dan wordt er niets opgeslagen.
• Image: Opent het dialoogvenster Export image, dat het diagram opslaat als .png of .svg, of het als PNG naar het klembord kopieert — zie Afbeelding.

Alle drie werken in een editor in alleen-lezenmodus.

Schema SQL schrijft ON DELETE en ON UPDATE van elke relatie na de REFERENCES ervan, ON DELETE eerst. Not set schrijft niets, en een actie die de geselecteerde database niet accepteert, wordt weggelaten. Zie Relaties bewerken voor welke database welke actie accepteert.

Elk geëxporteerd bestand heet <database name>-<timestamp> gevolgd door de extensie, met de tijdstempel in lokale tijd in de notatie yyyy-MM-dd'T'HH_mm_ss — bijvoorbeeld my-schema-2026-08-29T04_05_06.erd.json. Bij een lege databasenaam wordt unnamed gebruikt.
Save file op het tabblad Schema SQL en in de Codegenerator geeft bestanden op dezelfde manier een naam. Een afbeelding krijgt de databasenaam zoals die was toen het dialoogvenster werd geopend.

Import, Import and Add en Export zijn ook beschikbaar via Snel zoeken op het ERD-tabblad, met dezelfde items als het contextmenu van het canvas.

In Obsidian verschijnt er geen download- of opslagdialoogvenster: het bestand wordt in de kluis geschreven, op de plek waar Obsidian nieuwe bijlagen voor dat diagram plaatst, en een melding noemt het pad ervan.
Tekens die Obsidian niet toestaat in een bestandsnaam, \ / : * ? " < > |, worden vervangen door -.
De bestandsverkenner van Obsidian toont een geëxporteerd .erd.json- of .sql-bestand alleen zolang Settings → Files and links → Detect all file extensions aanstaat.

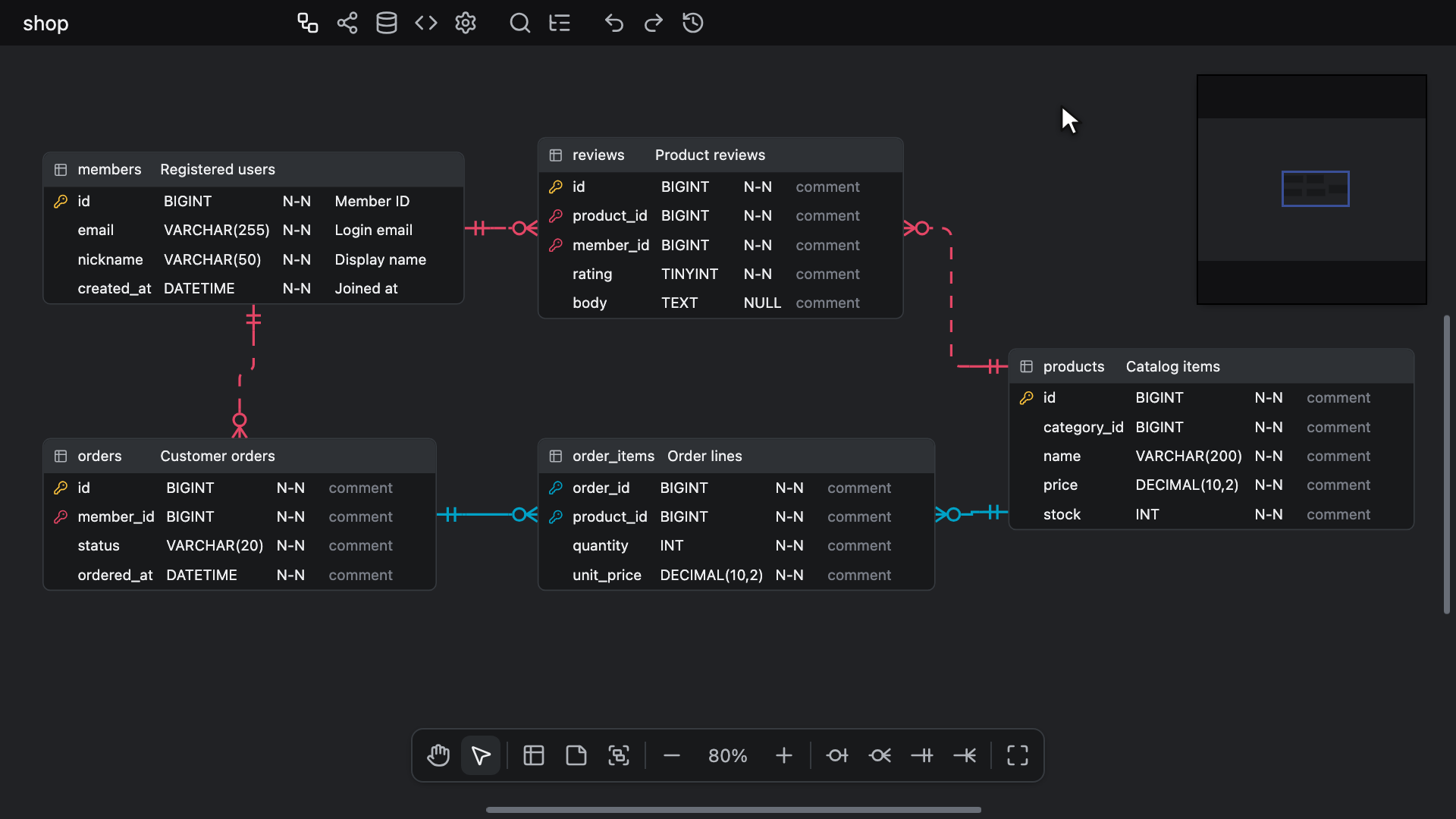

Afbeelding

Export ▸ Image, via het contextmenu van het canvas of via Snel zoeken, opent het dialoogvenster Export image: een voorbeeld van de afbeelding naast de opties ervan. Een geopende Verkenner blijft open onder het gedimde gebied.

• Background: Staat standaard aan. Staat de optie uit, dan blijft het canvas transparant.
• Dark mode: Komt aanvankelijk overeen met het uiterlijk van de editor. Zolang de optie overeenkomt met het uiterlijk op het scherm, krijgt de afbeelding de eigen kleuren van het canvas, inclusief wijzigingen uit de themabouwer; het andere uiterlijk gebruikt de voorinstelling met dezelfde grijstint en accentkleur.
• Scale: 1x, 2x of 3x, met standaard 2x geselecteerd. De optie bepaalt alleen de grootte van de PNG en van de kopie op het klembord, en de regel eronder geeft die grootte, als PNG <width> × <height> px.

De keuzes blijven bewaard tot de editor sluit en worden nooit in het document opgeslagen. Het voorbeeld wordt getekend zoals de afbeelding, en wordt opnieuw getekend als Background of Dark mode verandert.

De afbeelding bevat het diagram zoals het was toen het dialoogvenster werd geopend; sluit het dialoogvenster en open het opnieuw om latere wijzigingen mee te nemen. Ze bevat het hele diagram, hoe ver het ook is weggescrold, bijgesneden tot wat het diagram tekent plus een marge, en ze wordt altijd op 100% getekend, welk zoomniveau de editor ook toont, zodat elke tabel volledig wordt getekend. Wat de weergaveopties verbergen — relaties, hun labels voor ON DELETE en ON UPDATE, tabelgroepen of memo's — wordt niet getekend en krijgt geen ruimte, en tabelgroepen worden achter al het andere getekend.

Drie knoppen schrijven de afbeelding weg, en elk ervan laat het dialoogvenster open:

• PNG: Slaat een .png op ter grootte van het diagram op 100% maal de Scale. Een PNG die te groot is voor een browsercanvas, wordt met een lagere resolutie geschreven in plaats van te mislukken: het dialoogvenster waarschuwt vooraf met Reduced from <width> × <height> px, past what a browser canvas can hold, en achteraf zegt de melding Exported at a reduced resolution dat ook.
• SVG: Slaat een .svg op ter grootte van het diagram op 100%, ongeacht de Scale, en nooit verkleind. De tekst blijft tekst en de lettertypen worden bij naam genoemd in plaats van ingesloten, zodat een viewer zonder het lettertype van de editor een ander lettertype gebruikt. Schaduwen worden weggelaten.
• Copy to clipboard: Zet een PNG op het klembord met de gekozen Scale, verkleind zoals een opgeslagen PNG wanneer een browsercanvas die niet kan bevatten. De knop bevestigt met Copied the image to the clipboard, of met Copied at a reduced resolution als de afbeelding is verkleind. Als het kopiëren mislukt, omdat de browser of de host het klembord weigert of de afbeelding niet kon worden getekend, stelt Couldn't copy the image voor om in plaats daarvan een PNG op te slaan.

De afbeelding wordt getekend in een worker op de achtergrond als de host er een draait, zodat de editor intussen bruikbaar blijft. De melding Exporting PNG, Exporting SVG of Copying image verschijnt als het langer dan even duurt, en een fout wordt gemeld als Couldn't export the PNG of Couldn't export the SVG. Als je het dialoogvenster sluit terwijl een bestand nog wordt getekend, wordt dat bestand toch opgeslagen.

PNG heeft de focus als het dialoogvenster opent, en Tab blijft binnen het dialoogvenster. Escape, de knop x of een klik op het gedimde gebied eromheen sluit het.
Zolang het open is, doen de sneltoetsen van het canvas, inclusief ongedaan maken en opnieuw uitvoeren, en kopiëren en plakken niets. Ctrl + K (Windows/Linux) of ⌘ + K (Mac) sluit het en opent Snel zoeken. Ctrl + F (Windows/Linux) of ⌘ + F (Mac) sluit het en zet de tekstcursor in het zoekveld van de Verkenner, waarbij de Verkenner wordt geopend als die gesloten is, maar nooit wordt gesloten. In een editor die te smal is om de Verkenner te tonen, sluit de toetscombinatie het dialoogvenster nog steeds, maar toont ze een melding in plaats van de tekstcursor te verplaatsen.
