Importarea sau exportarea fișierelor

Importarea fișierelor externe

Din submeniul Import al meniului contextual al pânzei se pot importa cinci formate:

• json
• Schema SQL
• GraphQL
• DBML
• AML

Elementul Import and Add, aflat imediat sub Import, adaugă fișierul la diagramă în loc să o înlocuiască (consultați Import și adăugare).
Ecranul de bun venit afișat de o diagramă goală are un rând Import cu aceleași cinci formate (consultați Ecranul de bun venit).

Extensiile sunt recunoscute indiferent de majuscule. Alegerea unui fișier a cărui extensie nu corespunde formatului ales anulează importul și afișează mesajul Only <format> files can be imported, cu formatul scris json, sql, graphql, dbml sau aml, ca în Only sql files can be imported.

Elementul Import înlocuiește documentul curent în loc să fuzioneze cu acesta, iar o singură anulare readuce diagrama anterioară.

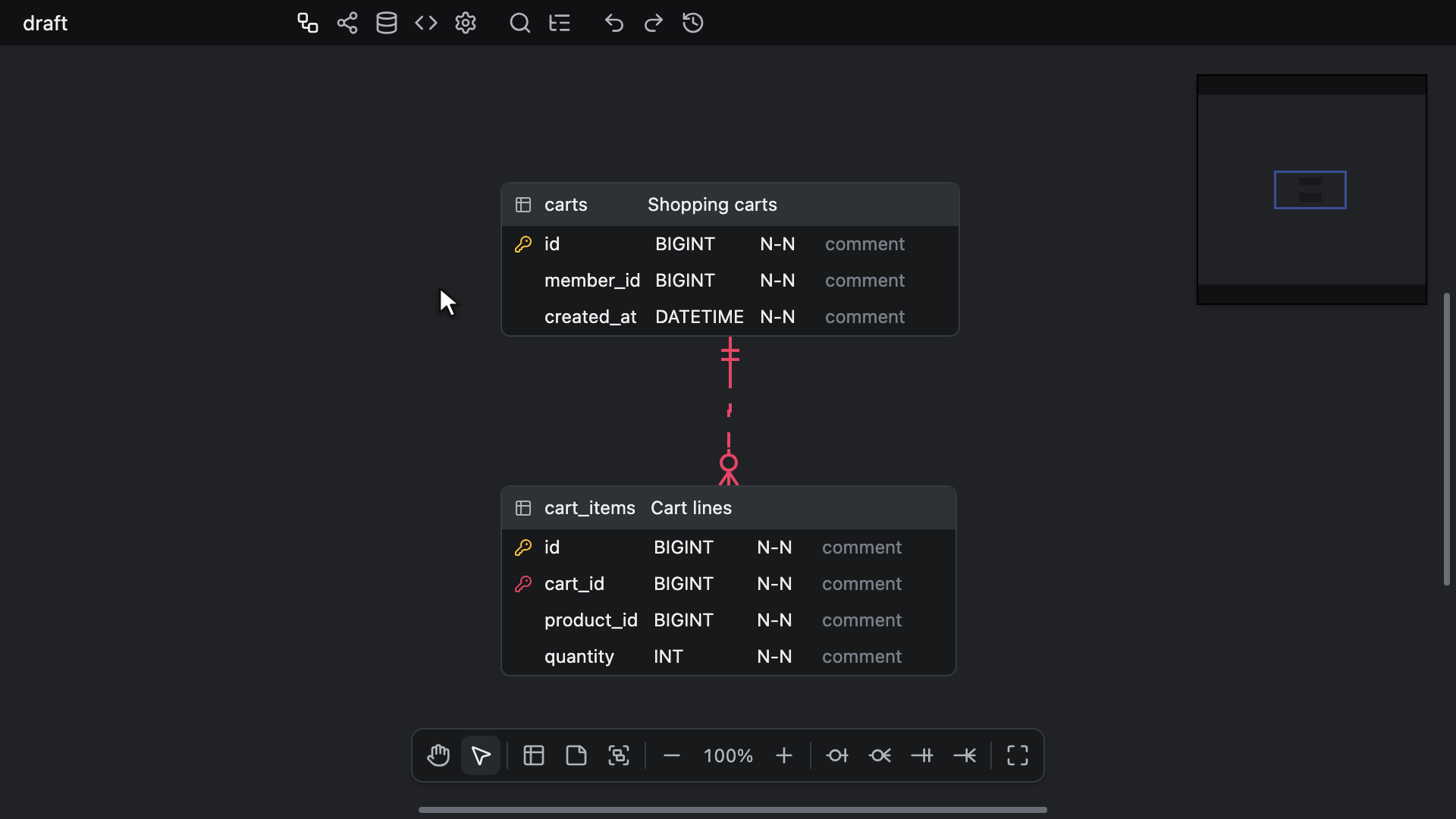

Un fișier JSON își aduce propriile setări, inclusiv blocările. Acolo unde fișierul blochează fila, limbajul generatorului de cod, un stil de denumire sau tipul de delimitator, vedeți în continuare ce aveați, dar valoarea blocată din fișier este cea salvată. Vizualizarea, blocată sau nu, ajunge acolo unde o plasează fișierul. Un fișier JSON salvat înainte de apariția blocărilor se importă cu toate blocările activate și cu vizualizarea la 100%.
Celelalte formate păstrează setările pe care le aveți deja, inclusiv blocările, cu excepția vizualizării, care pornește la 100%.
Parserele GraphQL, DBML și AML nu eșuează niciodată: un fișier pe care nu îl pot citi produce o diagramă goală, nu o eroare.

Un fișier JSON își păstrează pozițiile. Tabelele unui fișier Schemă SQL, GraphQL, DBML sau AML sunt plasate înainte ca diagrama să se schimbe:

• Când fișierul are două sau mai multe tabele și cel puțin o relație, acestea sunt aranjate cu modul Flow al aranjării automate, de la stânga la dreapta de-a lungul relațiilor, pornind din colțul din stânga sus al pânzei. Se ia în calcul și o relație a unui tabel cu el însuși.
• Altfel, sunt dispuse pe rânduri din stânga sus, începând cu tabelele cu cele mai puține coloane.
• Dacă aranjarea durează mai mult de 6 secunde, apare mesajul Placing tables cu un buton Cancel. Butonul Cancel sau tasta Escape, cât timp mesajul este afișat, renunță la aranjare și dispune în schimb tabelele pe rânduri. Tabelele sunt dispuse pe rânduri, fără mesaj, și când aranjarea eșuează, când nu revine nicio aranjare în 60 de secunde sau când aplicația gazdă nu rulează niciun worker partajat (consultați Web Workers).

Diagrama este apoi înlocuită într-un singur pas, așa că nu apare nicio stare intermediară. O setare pe care o schimbați în timp ce tabelele sunt plasate, de exemplu fila, se păstrează, iar dacă importați între timp un alt fișier, câștigă importul pornit ultimul.

Un editor doar în citire nu încarcă nimic prin Import și nu oferă elementul Import and Add.

Import și adăugare

Elementul Import and Add păstrează diagrama și adaugă un fișier sub ea. Se află în meniul contextual al pânzei și în căutarea rapidă din fila ERD și oferă aceleași cinci formate, cu aceeași verificare a extensiei ca Import.

Fișierul intră la fel ca la o lipire: toate tabelele, coloanele, relațiile, indexurile, notele și grupurile de tabele pe care le conține se adaugă ca noi, tabelele aflate deja în diagramă nu se mută și nicio setare nu se schimbă, așa că setările unui fișier JSON sunt omise.
Un tabel al cărui nume există deja în diagramă se adaugă ca al doilea tabel cu acel nume, fără a fi îmbinat cu primul. Relațiile și indexurile provin doar din fișier, așa că o cheie străină către un tabel pe care fișierul nu îl definește nu este legată de un tabel aflat deja în diagramă.

Blocul adăugat ajunge imediat sub tot ce conține diagrama, aliniat cu marginea ei din stânga, sau în colțul din stânga sus al unei diagrame goale. Se iau în calcul și notele și grupurile de tabele ascunse cu opțiunile de afișare, deoarece ele se află în continuare acolo.
În interiorul blocului, un fișier JSON își păstrează propria aranjare, inclusiv grupurile de tabele. Celelalte formate sunt plasate așa cum le plasează elementul Import, cu modul Flow sau pe rânduri, după aceleași reguli, iar chenarul fiecărui grup de tabele se ajustează în jurul tabelelor sale. Tabelele și notele adăugate se așază deasupra a tot ce există deja.

După ce blocul ajunge, este selectat doar ce s-a adăugat: tabelele noi, plus notele și grupurile de tabele noi cât timp sunt afișate. Dacă între timp ați trecut la altă filă, editorul revine la fila ERD înainte ca blocul să ajungă. Vizualizarea se derulează apoi la bloc, la zoomul curent, cu excepția cazului în care acesta se vede deja bine (consultați Unde ajunge un salt). O singură anulare elimină întreaga adăugare.
Un fișier pe care parserul nu îl poate citi sau unul fără niciun tabel și nicio notă nu adaugă nimic.

Mai multe fișiere Schemă SQL, GraphQL, DBML sau AML adăugate cât timp unul este încă în curs de plasare ajung toate, în ordinea în care au fost pornite. Un fișier JSON adăugat între timp ajunge imediat ce este citit, înaintea lor. Folosirea elementului Import sau încărcarea unui alt document le abandonează pe cele aflate încă în curs de plasare.

Agenții de programare adaugă un fișier la fel, prin modul append al instrumentelor de import MCP, care păstrează aranjarea unui fișier JSON, dar dispune tabelele celorlalte formate pe rânduri, niciodată cu modul Flow (consultați Import).

JSON

Puteți importa fișiere în formatul de schemă definit în editor. Numele fișierului trebuie să se termine cu .json, așa că un fișier exportat ca <database name>-<timestamp>.erd.json se reimportă așa cum este; un fișier cu extensia simplă .erd sau .vuerd nu este acceptat aici. Sunt citite și fișierele salvate de versiunile anterioare.

Schemă SQL

Puteți importa și fișiere de schemă definite în SQL.
Deși parserele au fost făcute cât mai flexibile posibil, indiferent de sistemul de baze de date, este posibil să existe unele sintaxe neacceptate.
Numele fișierului trebuie să se termine cu .sql.
Sintaxa acceptată poate fi verificată aici.

Coloanele provin doar din instrucțiunile CREATE TABLE. O coloană adăugată prin ALTER TABLE ... ADD COLUMN nu este citită.
Elementele unei instrucțiuni CREATE TABLE care nu sunt coloane sunt omise, nu citite drept coloane: un CHECK (...) fără nume, LIKE și EXCLUDE din PostgreSQL, FULLTEXT și SPATIAL din MySQL scrise fără INDEX sau KEY, PERIOD FOR din T-SQL și SUPPLEMENTAL LOG DATA din Oracle.
O coloană numită după unul dintre ele se importă totuși când numele este urmat de un tip predefinit, ca în exclude BOOLEAN, sau când numele este între ghilimele, ca în "check" int. Un like fără ghilimele, urmat de un tip care nu este predefinit, de exemplu like citext, este citit drept LIKE din PostgreSQL și omis.
Constrângerile CHECK propriu-zise nu se importă, deoarece editorul nu are unde să le păstreze.

Tipuri de date

Tipul de date al unei coloane se păstrează, inclusiv lista de argumente, chiar și când nu este un tip predefinit al vreunei baze de date acceptate.
Aceasta include un enum sau un tip compus creat cu CREATE TYPE, un domeniu creat cu CREATE DOMAIN, tipuri din extensii, de exemplu hstore, citext și ltree, nume calificate cu schema, de exemplu public.mood, și nume între ghilimele sau între paranteze drepte, de exemplu "MyType" și [dbo].[Phone], care își păstrează ghilimelele sau parantezele drepte. Instrucțiunile CREATE TYPE, CREATE DOMAIN și CREATE EXTENSION propriu-zise sunt omise.
Un tip predefinit își pierde ghilimelele sau parantezele drepte, așa că [int] se importă ca int, iar [nvarchar](50) ca nvarchar(50). Tipurile "char" și "bit" din PostgreSQL le păstrează pe ale lor, deoarece sunt tipuri diferite de char și bit.
Sufixele de tablou rămân pe orice tip: integer[], text[3][3], integer ARRAY, mood[]. Tipul UNSIGNED BIG INT din SQLite se importă întreg.
Modificatorii UNSIGNED și ZEROFILL din MySQL și MariaDB, scriși imediat după un tip și argumentele sale, rămân parte a tipului așa cum sunt scriși: INT UNSIGNED, SMALLINT(5) UNSIGNED ZEROFILL, int unsigned din mysqldump. Modificatorul SIGNED, cel implicit, este eliminat, așa că TINYINT SIGNED se importă ca TINYINT. Un modificator scris după o altă opțiune de coloană, ca în INT NOT NULL UNSIGNED, pe care MySQL îl refuză, este eliminat.
Valorile ENUM(...) și SET(...) își păstrează ghilimelele, cu o ghilimea din interiorul unei valori dublată, ca în ENUM('a','it''s'). Forma 'it\'s' din MySQL, cu ghilimeaua precedată de backslash, se importă în același mod, cu ghilimeaua dublată. Într-un tip STRUCT<...> din Databricks, numele de câmpuri între ghilimele și clauza COMMENT a unui câmp își păstrează ghilimelele.
O coloană scrisă fără tip, de exemplu o coloană SQLite fără tip sau o coloană calculată cu AS, rămâne fără tip: un cuvânt cheie, de exemplu NOT, NULL, DEFAULT, PRIMARY sau REFERENCES, ori un șir între ghilimele simple nu este citit drept tip.

Valori implicite

Clauza DEFAULT a unei coloane își păstrează întreaga expresie, de exemplu now(), 0.5, CURRENT_TIMESTAMP sau ARRAY[]::text[], până la următoarea opțiune de coloană, o virgulă sau paranteza de închidere. O expresie CASE ... END se citește întreagă.
Parantezele din jurul întregii expresii se elimină, așa că ((0)) din SQL Server se importă ca 0, iar (getdate()) ca getdate(). Se elimină și conversia de tip a unui literal, așa că 'draft'::character varying din pg_dump se importă ca 'draft', iar NULL::character varying ca NULL; celelalte conversii de tip rămân, ca în ARRAY[]::text[] și lower('A'::text).
Clauza ON UPDATE CURRENT_TIMESTAMP din MySQL este eliminată, deoarece o coloană nu are unde s-o păstreze, iar valoarea implicită dinaintea ei rămâne. Clauza DEFAULT ON NULL 0 din Oracle, cu sau fără FOR INSERT ONLY ori FOR INSERT AND UPDATE, se importă ca 0.
Un șir cu prefix, de exemplu N'x', E'x', B'0', X'ff', U&'x' sau _utf8mb4'x', este citit ca un singur șir, chiar dacă are o paranteză în interior.

SQL Server Management Studio scrie valorile implicite după tabele, sub forma ALTER TABLE [dbo].[t] ADD CONSTRAINT [DF_x] DEFAULT ((1)) FOR [col]. O astfel de instrucțiune setează valoarea implicită a acelei coloane, aici 1, iar numele constrângerii sale este eliminat.

Un export Schemă SQL repune parantezele acolo unde o bază de date citește expresia unei valori implicite doar între ele (consultați Valori implicite).

Autoincrementare

Cuvintele cheie AUTO_INCREMENT, AUTOINCREMENT și IDENTITY activează opțiunea Auto Increment a unei coloane, la fel ca GENERATED ALWAYS AS IDENTITY și GENERATED BY DEFAULT AS IDENTITY, care nu lasă în urmă nicio valoare implicită.
La fel face o valoare implicită formată dintr-un singur apel PostgreSQL nextval(), valoarea implicită pe care o primește o coloană de tip serial, scrisă nextval('s') sau, cum o scrie pg_dump, nextval('s'::regclass). Numele secvenței nu se păstrează. O valoare implicită care doar folosește o secvență, de exemplu nextval('s') + 1 sau NEXT VALUE FOR s din SQL Server, rămâne o valoare implicită obișnuită.
pg_dump le scrie pe amândouă după tabele, sub forma ALTER TABLE [ONLY] t ALTER [COLUMN] c SET DEFAULT nextval('s'::regclass) și ALTER TABLE t ALTER [COLUMN] c ADD GENERATED ... AS IDENTITY. Oricare dintre aceste instrucțiuni activează opțiunea Auto Increment a acelei coloane și îi șterge valoarea implicită. Instrucțiunile CREATE SEQUENCE, ALTER SEQUENCE și orice altă acțiune ALTER COLUMN sunt omise.
O coloană al cărei tip este scris în linie ca serial, bigserial sau smallserial își păstrează acel tip, cu opțiunea Auto Increment dezactivată.

Editorul păstrează doar indicatorul Auto Increment, iar fiecare bază de date își scrie propria formă la export (consultați Autoincrementare). Un export PostgreSQL scrie GENERATED ALWAYS AS IDENTITY pe o coloană smallint, integer sau bigint, indiferent de forma importată, iar pe orice alt tip, de exemplu INT UNSIGNED, doar o linie de comentariu după tabel. Opțiunile secvenței, de exemplu START WITH 100, se pierd.
Un tabel cu mai multe coloane de tip serial sau de identitate se importă cu mai multe coloane cu autoincrementare, iar MySQL, MariaDB și SQL Server refuză un astfel de tabel când este rulat exportul său.

Chei primare

O cheie primară adăugată după tabelul său, ALTER TABLE t ADD [CONSTRAINT n] PRIMARY KEY (...), își marchează coloanele drept cheie primară.
Cuvintele CLUSTERED sau NONCLUSTERED din SQL Server și USING BTREE din MySQL dinaintea listei de coloane sunt sărite la citire, așa că instrucțiunea ALTER TABLE [dbo].[Users] ADD CONSTRAINT [PK_Users] PRIMARY KEY CLUSTERED ([Id] ASC) WITH (...) ON [PRIMARY] scrisă de SQL Server Management Studio definește cheia pe coloana Id. Clauza PRIMARY KEY NONCLUSTERED HASH (...) a unui tabel optimizat pentru memorie nu este citită, nici în ALTER TABLE, nici în CREATE TABLE.

Chei unice și indexuri

O constrângere UNIQUE pe două sau mai multe coloane devine un singur index unic, în orice formă de scriere: UNIQUE (a, b), UNIQUE KEY n (a, b), UNIQUE INDEX n (a, b), CONSTRAINT n UNIQUE (a, b), forma în linie INDEX n UNIQUE (a, b) din SQL Server și ALTER TABLE t ADD [CONSTRAINT n] UNIQUE (a, b).
Indexul primește numele de index al cheii, altfel numele din CONSTRAINT, altfel niciun nume, și păstrează ordinea de sortare a fiecărei coloane. Un astfel de index este o cheie alternativă.
O constrângere UNIQUE pe o singură coloană, în oricare dintre aceste forme, marchează în schimb acea coloană ca unică și nu adaugă niciun index, așa că constrângerea UQ_<table name>_<column name> scrisă de export revine ca indicatorul din care a fost scrisă. O instrucțiune CREATE UNIQUE INDEX pe o singură coloană rămâne un index unic.

O instrucțiune ALTER TABLE care adaugă mai multe chei deodată, cum scrie phpMyAdmin ADD PRIMARY KEY (id), ADD UNIQUE KEY uq_a (a, b), ADD UNIQUE KEY uq_c (c), păstrează toate cheile unice din ea: uq_a se importă ca index unic numit uq_a, iar uq_c ca indicatorul unic al coloanei c. Un nume din CONSTRAINT denumește doar cheia din propria clauză. Se citesc și ADD UNIQUE INDEX IF NOT EXISTS n (...) din MariaDB, precum și ALTER TABLE t WITH CHECK ADD ... și WITH NOCHECK ADD ... din SQL Server.
Instrucțiunile CREATE INDEX și CREATE UNIQUE INDEX se citesc cu nume calificate, de exemplu public.t și [dbo].[t], cu CLUSTERED și NONCLUSTERED din SQL Server, cu CONCURRENTLY, IF NOT EXISTS, ON ONLY și USING btree din PostgreSQL, precum și fără niciun nume de index. Grupul de fișiere ON [PRIMARY] din SQL Server este ignorat.
Opțiunile cheii, de exemplu NULLS NOT DISTINCT sau USING BTREE, nu sunt confundate cu numele cheii. În lista de coloane a unei chei, doar primul cuvânt denumește coloana, așa că b DESC NULLS LAST, b text_pattern_ops și b COLLATE "C" definesc toate cheia pe b, cu DESC păstrat ca ordine de sortare. O lungime de prefix, de exemplu email(191), este sărită la citire, dar o cheie cu o parte de tip expresie, de exemplu lower(email), este omisă în întregime.

Un index unic parțial, CREATE UNIQUE INDEX ... WHERE ... sau forma în linie INDEX n UNIQUE (...) WHERE ... din SQL Server, se importă ca index obișnuit cu același nume și aceleași coloane, deoarece o cheie unică pe întregul tabel ar fi mai strictă decât cea filtrată pe care o declară fișierul. Excepția este un filtru format doar din teste IS NOT NULL pe coloanele cheii, unite prin AND, filtrul de care SQL Server are nevoie pentru a permite unei coloane unice să conțină mai mult de un NULL: acea cheie rămâne unică.
O cheie unică ce numește o coloană pe care tabelul nu o are, de exemplu una adăugată prin ALTER TABLE ... ADD COLUMN, este eliminată în întregime, nu redusă la coloanele existente. Un index obișnuit păstrează coloanele existente.

SQL Developer și DBMS_METADATA din Oracle scriu indexul propriu al unei chei ca instrucțiune CREATE UNIQUE INDEX separată, cu numele cheii sau, pentru o cheie fără nume urmată de USING INDEX, cu un nume de sistem, de exemplu SYS_C0012345. Importul citește un astfel de index, precum și pe cel numit de o clauză ADD CONSTRAINT ... USING INDEX, ca parte a cheii sale: o cheie unică compusă se importă ca un singur index unic, iar o cheie primară sau o cheie unică pe o singură coloană ca indicatorii coloanelor, fără index suplimentar. Un export înapoi în Oracle creează apoi indexul o singură dată.

Un export Schemă SQL se reimportă cu aceiași indicatori unic și aceleași indexuri pentru MySQL, MariaDB, MSSQL, Oracle, PostgreSQL și SQLite.
Snowflake nu are indexuri secundare, așa că exportul său readuce doar cheile unice: una compusă ca index unic, iar una pe o singură coloană ca indicatorul unic al coloanei. Un export Databricks nu declară nicio unicitate, așa că nu revine niciuna.

Chei străine

O cheie străină devine relație în aceste forme de scriere:

• O clauză FOREIGN KEY (...) REFERENCES t (...) la nivel de tabel, cu sau fără CONSTRAINT name.
• ALTER TABLE ... ADD [CONSTRAINT name] FOREIGN KEY (...) REFERENCES t (...), inclusiv ALTER TABLE t WITH CHECK ADD ... și WITH NOCHECK ADD ... scrise de SQL Server Management Studio.
• Clauza în linie REFERENCES t (col) a unei coloane, ca în user_id INT REFERENCES users (id), și clauza FOREIGN KEY REFERENCES t (col) pe care SQL Server și Snowflake o permit în același loc. O referință în linie către mai mult de o coloană este omisă.

O instrucțiune ALTER TABLE produce cel mult o relație și numai când prima sa clauză adaugă o cheie străină: o clauză FOREIGN KEY aflată după o clauză ADD PRIMARY KEY sau ADD UNIQUE în aceeași instrucțiune nu este citită. Când o instrucțiune adaugă mai multe chei străine, cum scrie phpMyAdmin ADD CONSTRAINT fk1 FOREIGN KEY ..., ADD CONSTRAINT fk2 FOREIGN KEY ..., se citește doar ultima.

Clauza REFERENCES t fără listă de coloane indică cheia primară a tabelului t când acea cheie este o singură coloană. În cazul unei chei primare compuse, cheia străină este omisă.
O cheie străină este omisă, iar niciuna dintre coloanele sale nu este marcată drept cheie străină, când nu se găsește niciuna dintre coloanele referite sau când coloanele găsite în cele două tabele diferă ca număr, ca atunci când o coloană lipsește doar din unul dintre ele. Când ambelor tabele le lipsește același număr de coloane ale cheii, coloanele găsite sunt asociate în ordinea în care sunt scrise, iar relația le conține doar pe acestea.
Fiecare relație importată este de tip Zero N și este identificatoare când fiecare dintre coloanele sale din tabelul copil este și cheie primară.

Clauzele ON DELETE și ON UPDATE ale fiecărei chei străine devin opțiunile On Delete și On Update ale relației: NO ACTION, RESTRICT, CASCADE, SET NULL sau SET DEFAULT, indiferent de majuscule și în orice ordine. O cheie străină fără ele se importă ca Not set. Pentru setarea lor în editor, consultați Editarea relațiilor.
Lista de coloane din PostgreSQL de după SET NULL sau SET DEFAULT, ca în ON DELETE SET NULL (a_id), este sărită la citire: acțiunea se aplică întregii chei, iar un ON UPDATE de după listă este citit în continuare. Clauzele MATCH FULL, MATCH PARTIAL și MATCH SIMPLE sunt omise, iar atributul de coloană ON UPDATE CURRENT_TIMESTAMP din MySQL nu este confundat cu o acțiune.
Un export Schemă SQL se reimportă cu acțiunile pe care le scrie baza de date respectivă, așa că o acțiune pe care o omite, de exemplu SET DEFAULT pe MySQL, orice ON UPDATE pe Oracle sau orice altceva decât NO ACTION pe Snowflake, revine ca Not set.

Comentarii

Comentariile tabelelor și ale coloanelor se importă din cele trei sintaxe pe care le citește parserul: opțiunea de tabel și atributul de coloană COMMENT folosite de MySQL, MariaDB, Snowflake și Databricks, instrucțiunile COMMENT ON TABLE și COMMENT ON COLUMN folosite de PostgreSQL și Oracle și proprietatea extinsă MS_Description pe care SQL Server o setează cu EXEC sp_addextendedproperty.
Un comentariu care numește un tabel sau o coloană pe care fișierul nu le definește este ignorat.

Apelurile SQL Server se citesc cu argumente numite, așa cum scrie SQL Server Management Studio fiecare comentariu (@name=N'MS_Description', @value=N'...', ..., @level1type=N'TABLE', @level1name=N'Users'), și cu argumente poziționale, așa cum le scrie exportul MSSQL al editorului.
Doar o proprietate MS_Description pe un tabel sau pe una dintre coloanele sale, la nivelul 2, produce un comentariu. O altă proprietate, o vizualizare, un index sau o constrângere nu produce niciunul, și nici un comentariu transmis printr-o variabilă sau construit cu +.

Într-un comentariu, ca în orice text între ghilimele, de exemplu o valoare DEFAULT sau un nume între ghilimele, o ghilimea dublată înseamnă o singură ghilimea, așa cum o scriu mysqldump și pg_dump: 'it''s' se citește ca it's.
Un backslash înaintea unei ghilimele, cum scriu MySQL și MariaDB 'it\'s', servește și el drept caracter de escape pentru ghilimea. O astfel de ghilimea încheie totuși textul când este urmată de un spațiu alb, ,, ;, ), ], :, |, + sau sfârșitul fișierului, așa că 'C:\', 'C:\'::text din pg_dump și 'C:\'+name din T-SQL își păstrează backslashul.
O valoare DEFAULT își păstrează ghilimelele, iar o ghilimea din interiorul ei este rescrisă dublată, indiferent de forma de escape din fișier: 'it''s'.
Când baza de date a documentului este Databricks în momentul importului, textul între ghilimele simple urmează în schimb regulile Spark: fiecare backslash servește drept caracter de escape pentru caracterul de după el, așa că 'C:\\dir' se citește ca C:\dir, secvențele de escape, de exemplu \n, \t și \u0041, sunt decodificate, iar o valoare DEFAULT se păstrează ca 'it\'s'.

În codul Schemă SQL exportat, o ghilimea din comentariul unui tabel sau al unei coloane este scrisă cu escape: COMMENT 'it''s' pentru MySQL, MariaDB și Snowflake, COMMENT ON TABLE și COMMENT ON COLUMN ... IS 'it''s' pentru PostgreSQL și Oracle și aceeași dublare, inclusiv în numele tabelelor și ale coloanelor, în apelurile sp_addextendedproperty ale MSSQL. Un comentariu fără ghilimele este scris așa cum este.
Databricks folosește în schimb un backslash drept caracter de escape pentru o ghilimea și pentru un backslash, ca în COMMENT 'it\'s', așa că exportul său se reimportă exact doar cât timp Databricks este baza de date selectată.
MSSQL scrie fiecare comentariu ca EXECUTE sys.sp_addextendedproperty 'MS_Description', '<comment>', 'schema', '<schema>', 'table', '<table>', urmat de 'column', '<column>' pentru o coloană. Cu setarea Bracket la None, un tabel numit sales.users dă schema sales și tabelul users, iar un nume fără schemă se află în dbo. Cu orice altă valoare Bracket, întregul nume este tabelul, în dbo.

Comentariile nu supraviețuiesc unui export SQLite urmat de import: SQLite le scrie ca simple linii --, pe care parserul nu le citește. Apelurile sp_addextendedproperty ale unui export MSSQL se reimportă ca aceleași comentarii de tabel și de coloană.

GraphQL

Puteți importa un document GraphQL SDL.
Definițiile de tipuri obiect devin tabele, un bloc extend type se îmbină cu tipul pe care îl extinde, iar câmpurile interfețelor sunt moștenite de tipurile care le implementează.
Un câmp al cărui tip este un alt tabel devine relație în loc de coloană, iar o listă pe ambele părți creează un tabel de legătură.
Un câmp singular, de exemplu buyer: User, este asociat mai întâi cu singurul câmp de pe celălalt tip al cărui nume se termină cu By urmat de numele acelui câmp, de exemplu orderListByBuyer, indiferent de majuscule și de caracterele de subliniere; un câmp numerotat, de exemplu buyer2, este asociat la fel, fără numărul său. Astfel își denumește câmpurile rezultatul GraphQL al generatorului de cod când două tabele au în comun mai mult de o relație sau un tabel se referă la el însuși, așa că un astfel de rezultat se reimportă cu toate relațiile.
Tipurile rădăcină (Query, Mutation, Subscription), tipurile de introspecție și tipurile de înveliș din Relay, din federație și din Hasura, de exemplu PageInfo, *Connection, *Edge și *_aggregate, sunt tratate ca zgomot și omise.
Directivele @id, @primaryKey, @unique, @autoincrement, @default, @map, @relation, @column, @table, @index și @db.* sunt respectate.
Numele fișierului trebuie să se termine cu .graphql, .gql sau .graphqls. Un fișier Prisma schema.prisma nu este un document GraphQL și nu poate fi importat aici.

DBML

Puteți importa un fișier DBML, formatul folosit de dbdiagram.io și dbdocs.
Se citesc blocurile Table, TablePartial, Ref, Enum și TableGroup. Blocurile Project și blocurile Note independente sunt omise fără a afecta tabelele din jurul lor.
Este acceptată orice formă de scriere a referințelor: forma cu două puncte Ref:, o referință cu nume, forma de bloc Ref { } și setarea de coloană în linie [ref: > table.column].
O referință mulți-la-mulți <> creează un tabel de legătură denumit după ambele părți.
Setările delete și update ale unei referințe independente devin opțiunile On Delete și On Update ale relației, ca în Ref: users.id < posts.user_id [delete: cascade, update: set null]. Valorile sunt cascade, restrict, set null, set default și no action, indiferent de majuscule. Orice altă valoare sau lipsa setării se importă ca Not set, iar alte setări, de exemplu color, sunt ignorate.
Setarea în linie [ref: ...] nu transmite nicio acțiune, iar setările unei referințe <> nu sunt transmise tabelului de legătură. Când aceeași cheie străină este declarată atât în linie, cât și ca referință independentă, se păstrează cea în linie, fără acțiuni.
Setarea headercolor a unui tabel, ca în Table users [headercolor: #3498DB], devine culoarea sa când valoarea este un cod hexazecimal #rgb sau #rrggbb scris fără ghilimele. Orice altă valoare este eliminată, iar setarea headercolor a unui bloc TablePartial nu este transmisă tabelelor care îl folosesc.
Fiecare bloc TableGroup devine un grup de tabele care conține tabelele pe care le enumeră, câte unul pe linie, denumite așa cum le denumește o referință Ref. Setarea sa [color: ...] devine culoarea grupului după aceeași regulă ca headercolor, iar nota și celelalte setări ale sale sunt eliminate. Un tabel enumerat de două grupuri rămâne în primul. Un grup rămas fără niciun tabel nu este creat, fie că nu enumeră niciun tabel declarat în fișier, fie că enumeră doar tabele luate de un grup anterior. Chenarul grupului se ajustează în jurul tabelelor sale oriunde ar fi plasate, iar când tabelele sunt dispuse pe rânduri, tabelele unui grup rămân împreună.
Numele fișierului trebuie să se termine cu .dbml.

AML

Puteți importa un fișier AML (Azimutt Markup Language). Sunt acceptate atât sintaxa actuală, cât și sintaxa veche v1.
Entitățile devin tabele, iar atributele imbricate sunt aplatizate într-un nume de coloană cu puncte, de exemplu settings.slug.
Atributele sunt NOT NULL, cu excepția celor marcate nullable, iar construcțiile pentru care editorul nu are loc, de exemplu check, type și tags, sunt eliminate, nu respinse. O entitate marcată ca vizualizare se importă ca tabel obișnuit.
Proprietatea color a unei entități, ca în users {color: red}, devine culoarea tabelului său. Numele de culori AML, red, orange, amber, yellow, lime, green, emerald, teal, cyan, sky, blue, indigo, violet, purple, fuchsia, pink, rose și gray, se citesc indiferent de majuscule, cu sau fără ghilimele, fiecare ca nuanța 500 a culorii Tailwind cu același nume, de exemplu #ef4444 pentru red. Un cod hexazecimal între ghilimele, de exemplu "#3498db", se păstrează așa cum este scris; un #3498db fără ghilimele nu poate fi citit, deoarece # începe un comentariu AML. Orice altă valoare, precum și o proprietate color pe un atribut sau pe o relație, este eliminată.
O instrucțiune rel independentă, sau fk în sintaxa veche, își păstrează proprietățile onDelete și onUpdate ca opțiunile On Delete și On Update ale relației, ca în rel posts(user_id) -> users(id) {onDelete: cascade, onUpdate: "set null"}. Valorile sunt cascade, restrict, set null, set default și no action, cu sau fără ghilimele, indiferent de majuscule. Celelalte proprietăți sunt eliminate.
Pe o relație în linie, de exemplu user_id int -> users(id) {onDelete: cascade}, proprietățile aparțin atributului, așa că sunt eliminate, iar relația se importă ca Not set.
Numele fișierului trebuie să se termine cu .aml.

GraphQL, DBML și AML sunt formate bidirecționale: fiecare este și o țintă a generatorului de cod.
DBML și AML transmit în ambele sensuri ON DELETE și ON UPDATE ale fiecărei relații (consultați Generator de cod). GraphQL nu transmite niciuna dintre ele, așa că un import GraphQL le lasă pe amândouă la Not set.
DBML transmite în ambele sensuri și culorile tabelelor, fără transparență, și fiecare grup de tabele care conține un tabel. Un grup fără nume revine ca group_1, group_2 și așa mai departe, iar un nume de grup repetat revine cu sufixul _2, _3 și așa mai departe. AML transmite culoarea unui tabel doar ca cel mai apropiat nume de culoare AML, așa că #FF8800 este scris ca orange și revine ca #f97316, și nu transmite niciun grup. GraphQL nu transmite nici culori, nici grupuri.

Exportarea

Submeniul Export al meniului contextual al pânzei are trei elemente:

• json: salvează diagrama așa cum o conține fișierul său, ca .erd.json: tabelele cu coloanele și indexurile lor, relațiile, notele și grupurile de tabele, precum și setările, fiecare setare blocată cu valoarea sa blocată.
• Schema SQL: deschide fila Schemă SQL cu panoul de opțiuni deschis și cu focusul pe butonul Save file, așa că apăsarea tastei Enter salvează ca .sql codul SQL afișat în filă. Până atunci nu se salvează nimic.
• Image: deschide caseta de dialog Export image, care salvează diagrama ca .png sau .svg ori o copiază în clipboard ca PNG (consultați Imagine).

Toate trei funcționează într-un editor doar în citire.

Fila Schemă SQL scrie ON DELETE și ON UPDATE ale fiecărei relații după clauza REFERENCES, întâi ON DELETE. Valoarea Not set nu scrie nimic, iar o acțiune pe care baza de date selectată nu o acceptă este omisă. Pentru a afla ce acțiuni acceptă fiecare bază de date, consultați Editarea relațiilor.

Fiecare fișier exportat se numește <database name>-<timestamp>, urmat de extensia sa, cu marcajul de timp în ora locală, în formatul yyyy-MM-dd'T'HH_mm_ss, de exemplu my-schema-2026-08-29T04_05_06.erd.json. Un nume de bază de date gol este înlocuit cu unnamed.
Butoanele Save file ale filei Schemă SQL și ale generatorului de cod își denumesc fișierele în același mod. O imagine preia numele bazei de date așa cum era la deschiderea casetei de dialog.

Comenzile Import, Import and Add și Export sunt disponibile și din căutarea rapidă din fila ERD, cu aceleași elemente ca în meniul contextual al pânzei.

În Obsidian nu apare nicio casetă de dialog de descărcare sau de salvare: fișierul este scris în seif, acolo unde Obsidian pune atașamentele noi pentru acea diagramă, iar o notificare îi indică calea.
Caracterele pe care Obsidian nu le permite într-un nume de fișier, \ / : * ? " < > |, sunt înlocuite cu -.
Exploratorul de fișiere din Obsidian listează un fișier .erd.json sau .sql exportat doar cât timp opțiunea Settings → Files and links → Detect all file extensions este activată.

Imagine

Elementul Export ▸ Image, din meniul contextual al pânzei sau din căutarea rapidă, deschide caseta de dialog Export image: o previzualizare a imaginii alături de opțiunile ei. Un explorator deschis rămâne deschis sub zona estompată.

• Background: activat implicit. Când este dezactivat, pânza rămâne transparentă.
• Dark mode: inițial corespunde aspectului editorului. Cât timp corespunde aspectului de pe ecran, imaginea preia culorile proprii ale pânzei, inclusiv modificările din configuratorul de teme; celălalt aspect folosește tema predefinită cu același ton de gri și aceeași culoare de accent.
• Scale: 1x, 2x sau 3x, cu 2x selectat implicit. Stabilește doar dimensiunea imaginii PNG și a copiei din clipboard, iar linia de sub opțiune indică această dimensiune, sub forma PNG <width> × <height> px.

Alegerile se păstrează până la închiderea editorului și nu se salvează niciodată în document. Previzualizarea se desenează la fel ca imaginea și se redesenează când se schimbă opțiunea Background sau Dark mode.

Imaginea conține diagrama așa cum era la deschiderea casetei de dialog; închideți și redeschideți caseta de dialog pentru a include modificările ulterioare. Conține întreaga diagramă, oricât de departe ar fi derulată, decupată la ce desenează diagrama plus o margine, și este desenată mereu la 100%, indiferent de zoomul afișat de editor, așa că fiecare tabel este desenat complet. Ce ascund opțiunile de afișare – relațiile, etichetele lor ON DELETE și ON UPDATE, grupurile de tabele sau notele – nu este nici desenat, nici nu i se face loc, iar grupurile de tabele sunt desenate în spatele tuturor celorlalte elemente.

Trei butoane scriu imaginea și fiecare lasă caseta de dialog deschisă:

• PNG: salvează un fișier .png de dimensiunea diagramei la 100%, înmulțită cu valoarea Scale. O imagine PNG prea mare pentru un canvas de browser este scrisă la o rezoluție redusă, în loc să eșueze: caseta de dialog avertizează dinainte cu Reduced from <width> × <height> px, past what a browser canvas can hold, iar ulterior o notificare cu textul Exported at a reduced resolution semnalează acest lucru.
• SVG: salvează un fișier .svg de dimensiunea diagramei la 100%, indiferent de valoarea Scale, și niciodată redus. Textul rămâne text, iar fonturile sunt doar numite, nu încorporate, așa că un program de vizualizare care nu are fontul editorului desenează altul. Umbrele sunt omise.
• Copy to clipboard: pune în clipboard o imagine PNG la valoarea Scale aleasă, redusă la fel ca o imagine PNG salvată când un canvas de browser nu o poate cuprinde. Confirmă cu Copied the image to the clipboard sau cu Copied at a reduced resolution când imaginea a fost redusă. Dacă copierea eșuează, deoarece browserul sau aplicația gazdă refuză accesul la clipboard ori imaginea nu a putut fi desenată, mesajul Couldn't copy the image sugerează în schimb salvarea unei imagini PNG.

Imaginea este desenată într-un worker în fundal, acolo unde aplicația gazdă rulează unul, așa că editorul rămâne utilizabil între timp. O notificare cu textul Exporting PNG, Exporting SVG sau Copying image apare când operația durează mai mult de o clipă, iar un eșec este semnalat ca Couldn't export the PNG sau Couldn't export the SVG. Închiderea casetei de dialog cât timp un fișier este încă în curs de desenare nu împiedică salvarea acelui fișier.

Butonul PNG are focusul la deschiderea casetei de dialog, iar tasta Tab rămâne în interiorul casetei. Tasta Escape, butonul x sau un clic pe zona estompată din jurul ei o închide.
Cât timp este deschisă, comenzile rapide ale pânzei, inclusiv anularea și refacerea, precum și copierea și lipirea nu au niciun efect. Ctrl + K (Windows/Linux) sau ⌘ + K (Mac) o închide și deschide căutarea rapidă. Ctrl + F (Windows/Linux) sau ⌘ + F (Mac) o închide și plasează cursorul de text în câmpul Găsire al exploratorului, deschizând exploratorul dacă este închis, fără a-l închide vreodată. Într-un editor prea îngust pentru a afișa exploratorul, combinația închide totuși caseta de dialog, dar afișează o notificare în loc să mute cursorul de text.
