Editarea relațiilor

Relațiile se trasează din meniul contextual al pânzei, din bara de instrumente a pânzei, din căutarea rapidă sau cu o comandă rapidă (consultați Începerea editării).
Această pagină descrie ce puteți face cu o relație existentă, cum caseta de dialog Mapare coloane o face să se termine pe coloane pe care tabelul copil le are deja și cum se denumesc coloanele cheie străină pe care le adaugă relația.

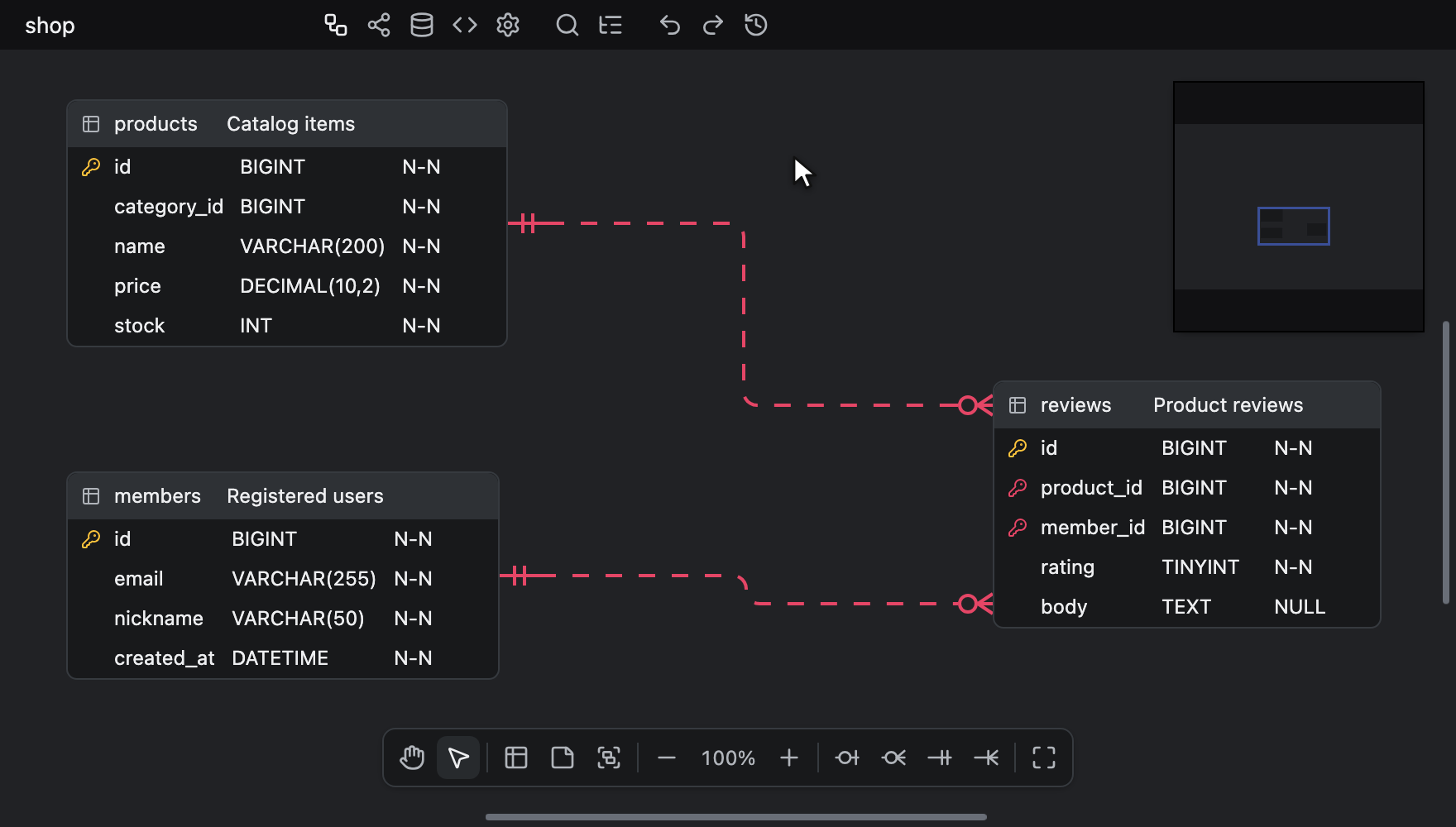

Ștergere

Se poate șterge din meniul contextual al relației.

Nu există o comandă rapidă pentru aceasta, deoarece o relație nu se selectează așa cum se selectează un tabel sau o notă: tastele Delete și Backspace, care elimină ceea ce este selectat, nu elimină niciodată doar o relație (consultați Ștergerea tabelelor și notelor).
Relațiile se elimină și odată cu ceea ce leagă: ștergerea unui tabel elimină toate relațiile conectate la el, iar ștergerea unei coloane elimină toate relațiile care o folosesc.

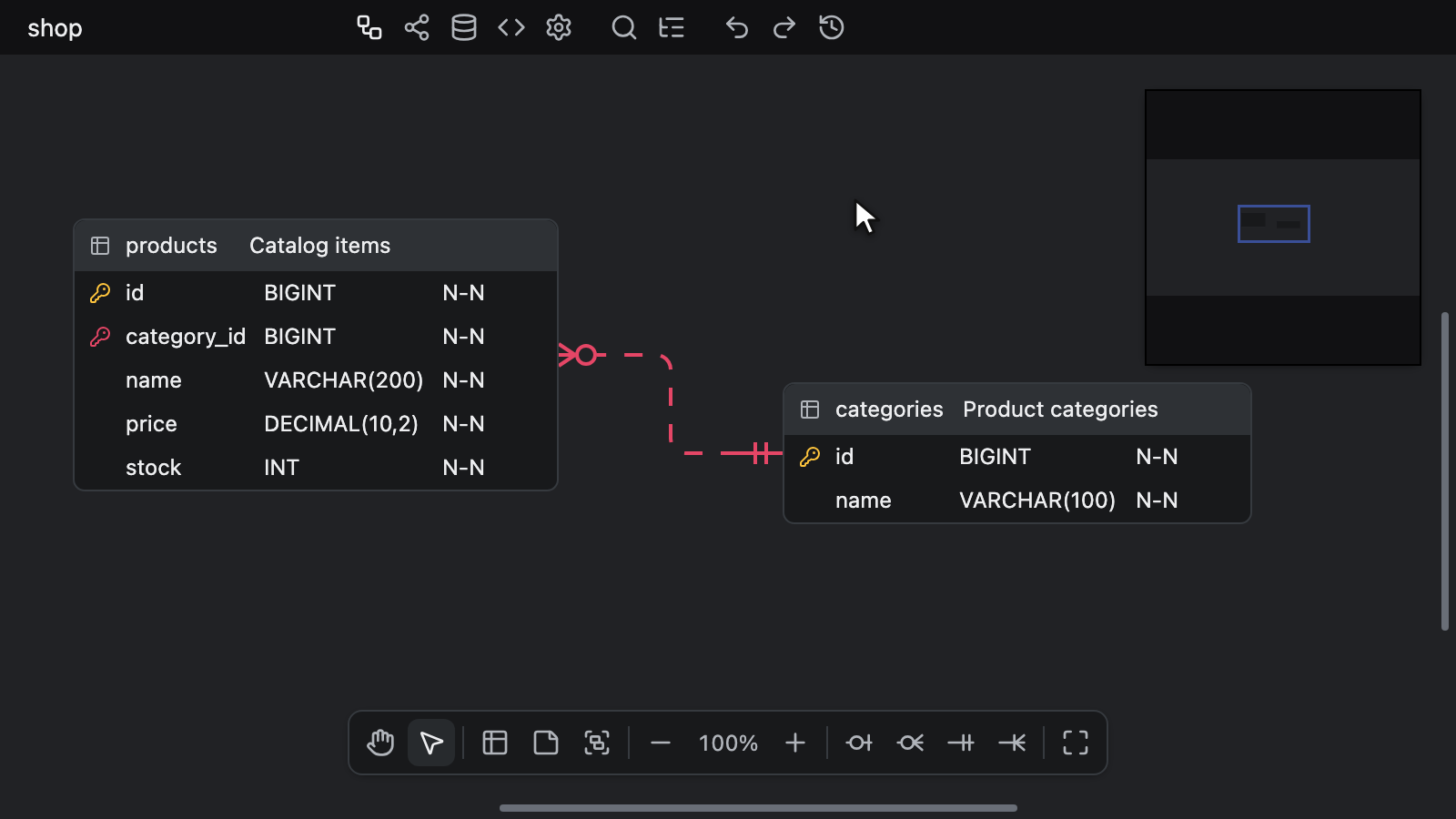

Schimbarea tipului

Tipul se poate schimba prin elementul Relationship Type din meniul contextual al relației.
Sunt oferite patru tipuri, iar cel curent este marcat cu o bifă:

• Zero One
• Zero N
• One Only
• One N

Sunt aceleași patru tipuri cu care începeți o relație, fiecare cu propria comandă rapidă (consultați Începerea editării).

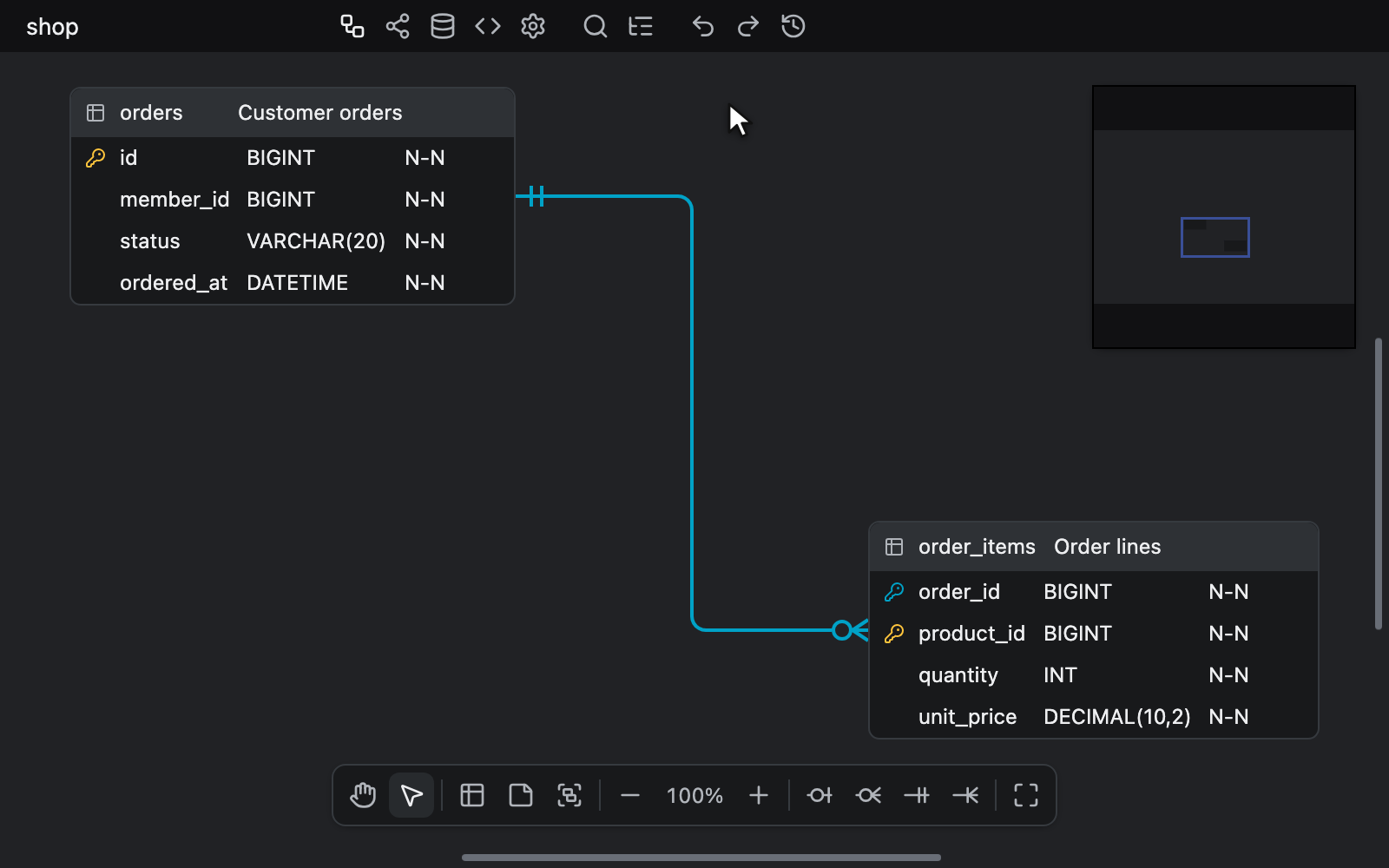

ON DELETE și ON UPDATE

Se setează prin elementele On Delete și On Update din meniul contextual al relației, între Relationship Type și Map Columns.
Fiecare oferă aceleași șase elemente, iar cel curent este marcat cu o bifă:

• Not set
• NO ACTION
• CASCADE
• SET NULL
• SET DEFAULT
• RESTRICT

Opțiunea Not set nu scrie nicio clauză, astfel că se aplică comportamentul implicit al bazei de date. O relație nouă, trasată sau creată în caseta de dialog Mapare coloane, pornește cu ambele acțiuni la Not set, iar alegerea ulterioară a opțiunii Not set elimină o acțiune.
Cele două sunt independente: schimbarea uneia o lasă pe cealaltă neschimbată.
Conectorul arată ce este setat (consultați Citirea unui conector).
O relație copiată și lipită sau duplicată împreună cu tabelele ei păstrează ambele acțiuni, iar importarea unui fișier Schemă SQL, DBML sau AML aduce acțiunile pe care le declară fișierul (consultați Importarea sau exportarea fișierelor).

Orice acțiune poate fi aleasă, indiferent de baza de date.
O acțiune pe care baza de date selectată o omite din codul Schemă SQL are alături o mențiune estompată, de exemplu not in MySQL. Opțiunea Not set nu are niciodată o astfel de mențiune, iar schimbarea bazei de date actualizează mențiunile.
O acțiune cu mențiune rămâne totuși stocată în relație: conectorul o arată, iar formatele JSON, DBML și AML o păstrează, dar codul Schemă SQL al acelei baze de date omite clauza, astfel că se aplică comportamentul implicit al bazei de date.

Fila Schemă SQL scrie aceste acțiuni și le omite pe celelalte:

Bază de date	ON DELETE	ON UPDATE
Databricks	NO ACTION	NO ACTION
MSSQL	NO ACTION, CASCADE, SET NULL, SET DEFAULT	NO ACTION, CASCADE, SET NULL, SET DEFAULT
MariaDB	NO ACTION, CASCADE, SET NULL, RESTRICT	NO ACTION, CASCADE, SET NULL, RESTRICT
MySQL	NO ACTION, CASCADE, SET NULL, RESTRICT	NO ACTION, CASCADE, SET NULL, RESTRICT
Oracle	CASCADE, SET NULL	niciuna
PostgreSQL	toate cele cinci	toate cele cinci
Snowflake	NO ACTION	NO ACTION
SQLite	toate cele cinci	toate cele cinci

Pentru Snowflake, codul Schemă SQL scrie și un comentariu care numește fiecare acțiune omisă (consultați Acțiuni referențiale).

Ce acțiuni scriu țintele ORM ale generatorului de cod depinde atât de țintă, cât și de baza de date selectată (consultați Generator de cod).

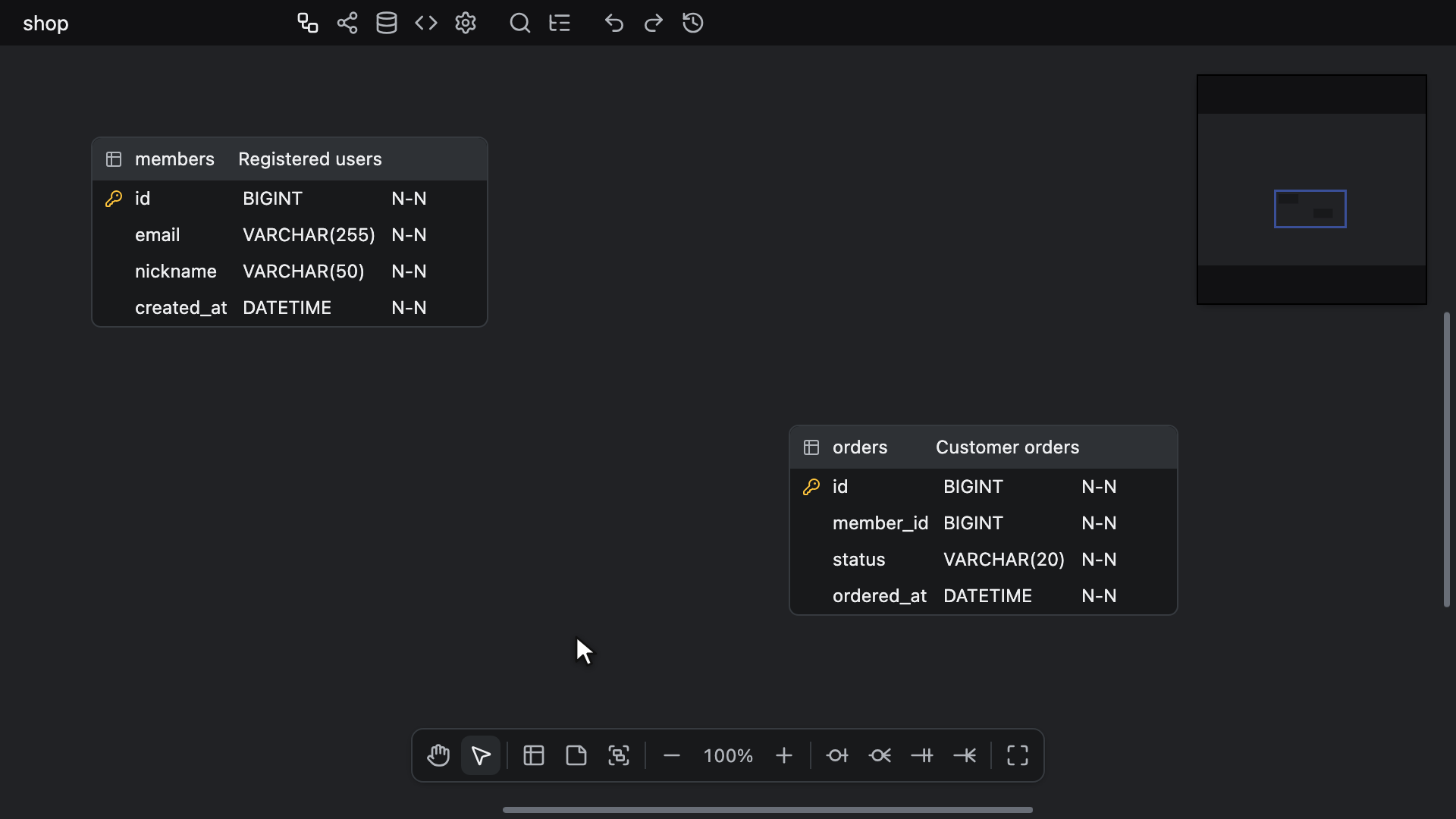

Mapare coloane

Caseta de dialog Mapare coloane asociază cheia tabelului părinte cu coloane ale tabelului copil, câte un rând pentru fiecare coloană a cheii.
Fiecare rând fie folosește o coloană pe care tabelul copil o are deja, fie adaugă o coloană cheie străină nouă, astfel încât o relație se poate termina pe coloane care există deja.

Se deschide în două moduri:

• În timpul trasării unei relații, din butonul Map to existing columns de lângă tabelul copil (consultați Crearea relațiilor). Butonul Map adaugă apoi o relație de tipul care se trasează.
• Din elementul Map Columns al meniului contextual al relației, pentru a schimba coloanele unei relații existente. Butonul Save scrie apoi modificarea. Un editor doar în citire nu afișează acest element.

Subtitlul casetei de dialog numește cele două tabele și tipul relației, de exemplu users → posts · One N. Aici tipul este doar afișat, nu și schimbat (folosiți Schimbarea tipului).

Selectorul References alege cheia spre care indică relația: Primary Key, cu coloanele ei în ordinea din tabel, apoi Unique: <column> pentru fiecare coloană marcată Unique. Selectorul apare doar când există mai mult de o opțiune.
Un index unic nu contează aici drept cheie, iar o coloană marcată Unique care constituie întreaga cheie primară nu este listată de două ori.
Alegerea altei chei reconstruiește rândurile. Un rând își păstrează coloana aleasă cât timp aceasta se află încă în tabelul copil.

Sub titlurile Referenced column și Foreign key column, fiecare rând arată o coloană a cheii cu tipul ei de date și o listă cu coloanele tabelului copil cu care poate fi asociată:

• Opțiunea Pick a column lasă rândul gol.
• Opțiunea New column: <name> adaugă o coloană cheie străină nouă. Numele afișat este cel pe care îl va primi coloana, conform descrierii din Numele coloanelor cheie străină, numerotat ținând cont de coloanele tabelului copil și de celelalte rânduri care adaugă o coloană nouă. Opțiunea nu este oferită când numele ar fi gol, ca în cazul unei chei fără nume.
• Fiecare coloană a tabelului copil, sub forma <name> (<data type>). O coloană aleasă de alt rând apare ca <name> (<data type>) · in use și nu poate fi aleasă, astfel încât două rânduri nu folosesc niciodată aceeași coloană. O coloană pe care o folosește deja altă relație poate fi totuși aleasă, astfel încât o coloană partajată, de exemplu tenant_id, poate servi mai multe relații.

Cu butonul Map, un rând pornește completat doar când exact o coloană a tabelului copil, indiferent de majuscule, are numele pe care l-ar primi o coloană cheie străină nouă pentru el înainte de orice numerotare cu _2, de exemplu users_id pentru id din users și member_id pentru member_id. Cât timp opțiunea Bracket este None, valoarea implicită, contează și numele construit din partea de tabel a unui nume de tabel calificat cu schema, astfel încât id din public.users este asociat cu public.users_id sau users_id. Pentru o cheie Unique, contează și numele propriu al coloanei cheii, astfel încât vin este asociat cu vin. Orice alt rând pornește de la Pick a column.
Cu butonul Save, fiecare rând pornește de la coloana pe care o folosește acum relația. În ambele cazuri, alegerea altei chei în References completează rândurile goale ale acelei chei după aceleași nume.

Când tipul de date al unei coloane alese diferă de cel pe care coloana părinte îl dă unei chei străine, o mențiune sub rând semnalează acest lucru.
Cu setarea Sincronizare tip de date în relații activată și un tip de date pe coloana părinte, mențiunea afișează <column> becomes <type>, tipul pe care îl va scrie maparea. Altfel, mențiunea afișează Types differ: <parent type> and <child type>, iar coloana își păstrează tipul.

Butonul Map sau Save rămâne dezactivat cât timp ceva împiedică operația, iar un mesaj sub rânduri spune ce anume:

• Pick a foreign key column for every referenced column: un rând este încă gol.
• At least one column must reference a different column: o relație autoreferențială în care fiecare rând își alege propria coloană părinte.
• These columns are already linked by another relationship: o altă relație dintre aceleași două tabele leagă exact aceste coloane.
• <parent> has no key to reference: cu butonul Map, tabelul părinte nu are nici cheie primară, nici coloană marcată Unique.

Butonul Save rămâne dezactivat și până când maparea diferă de cea curentă a relației.
Cu butonul Save, un rând afișează (removed) când coloana lui nu mai este în tabelul ei. Alegeți o altă coloană din tabelul copil sau, pentru o coloană părinte care nu mai există, alegeți o cheie în References. Cu butonul Map, un rând a cărui coloană aleasă este eliminată revine la Pick a column.

O relație ale cărei coloane părinte nu formează exact una dintre cheile tabelului părinte se deschide pe o opțiune suplimentară de la sfârșitul selectorului References, Current columns (not a key), care păstrează acele coloane așa cum sunt. Când tabelul părinte nu are nicio cheie, aceasta este singura opțiune, iar selectorul References nu este afișat.
În acest caz, mesajul The referenced columns are not a key of <parent>, sau <parent> has no key to reference când tabelul părinte nu are nicio cheie, este o informare, nu o eroare: butonul Save funcționează în continuare, astfel încât puteți schimba coloanele copil și păstra referința.
O relație ale cărei două liste de coloane nu pot fi asociate, de exemplu pentru că au lungimi diferite, afișează rânduri (invalid) și păstrează butonul Save dezactivat până când alegeți o cheie în References sau adăugați tabelului părinte o cheie primară ori o coloană marcată Unique, dacă nu are niciuna.

Cât timp este deschisă, caseta de dialog urmărește diagrama, inclusiv editările unui colaborator sau ale unui agent de programare, și păstrează ce ați ales.
Dacă între timp se schimbă coloanele relației sau cheia pe care s-a deschis, caseta adaugă mesajul This relationship changed while the dialog was open.

Ce scriu butoanele Map și Save:

• Butonul Map adaugă relația cu On Delete și On Update la Not set. Butonul Save schimbă doar coloanele relației, îndreptând partea ei părinte spre cheia aleasă în References, și îi păstrează tipul și acțiunile ON DELETE și ON UPDATE.
• Un rând New column adaugă o coloană la sfârșitul tabelului copil, la fel ca trasarea: NOT NULL, denumită după cheia ei, cu tipul de date, valoarea implicită și comentariul cheii (consultați Relații identificatoare).
• O coloană aleasă nu este niciodată redenumită, iar indicatorii ei Not Null, cheie primară și Unique, valoarea implicită și comentariul rămân așa cum sunt. Tipul ei de date se schimbă doar cât timp setarea Relationship DataType Sync este activată și coloana părinte are un tip de date: preia tipul pe care coloana părinte îl dă unei chei străine, tipul întreg pentru o cheie de tip serial, ca la o coloană nouă, iar modificarea se propagă de-a lungul relațiilor așa cum o face sincronizarea.
• O coloană pe care maparea nu o mai folosește rămâne în tabelul copil și nu mai este marcată drept cheie străină, cu excepția cazului în care o altă relație se termină încă pe ea.
• Tot ce scrie o singură apăsare pe Map sau Save, inclusiv coloanele noi și schimbările de tip, reprezintă un singur pas de anulare.

Dacă relația este identificatoare și cum este desenat capătul ei părinte se deduc din coloanele copil mapate, ca la orice relație. Maparea pe coloanele cheii primare ale tabelului copil o face imediat identificatoare, iar maparea pe o coloană care permite NULL pune un cerc la capătul părinte (consultați Citirea unui conector).
Cheia străină din codul Schemă SQL referă cheia pe care ați ales-o, de exemplu REFERENCES vehicle (vin) pentru o cheie Unique.

Dacă diagrama conține deja maparea când apăsați Map sau Save, pentru că un colaborator sau un agent de programare a făcut-o primul, nu se scrie nimic.
Dacă diagrama s-a modificat astfel încât maparea nu se mai potrivește, nu se scrie nimic, iar o notificare afișează Couldn't map columns: the diagram changed.

Butonul Cancel, butonul x, tasta Escape sau un clic pe zona estompată din afara casetei de dialog o închid fără să scrie nimic.
Zona estompată acoperă întregul editor, inclusiv bara de instrumente, iar exploratorul, dacă este deschis, rămâne deschis sub ea.
Deschiderea căutării rapide închide și ea caseta de dialog, la fel ca părăsirea filei ERD sau trecerea editorului în modul doar în citire.
Și Ctrl + F (Windows/Linux) sau ⌘ + F (Mac) o închide, punând cursorul de text în câmpul Găsire al căutării din explorator și deschizând exploratorul dacă este închis. Într-un editor prea îngust pentru a afișa exploratorul, combinația închide totuși caseta de dialog, dar afișează o notificare în loc să mute cursorul de text (consultați Deschiderea și închiderea).
Dacă relația sau unul dintre tabelele ei este eliminat cât timp caseta este deschisă, aceasta se închide cu o notificare, de exemplu Map Columns closed: the relationship was removed.
Cât timp caseta este deschisă, comenzile rapide ale pânzei, anularea și refacerea, precum și copierea și lipirea nu au niciun efect.

Un agent de programare nu are un instrument Mapare coloane. El remapează o relație eliminând-o cu instrumentul erd_remove_relationship, care îi păstrează coloanele cheie străină, și trasând-o din nou pe coloane existente cu instrumentul erd_link_columns, ambele într-un singur apel erd_batch (consultați Instrumente).

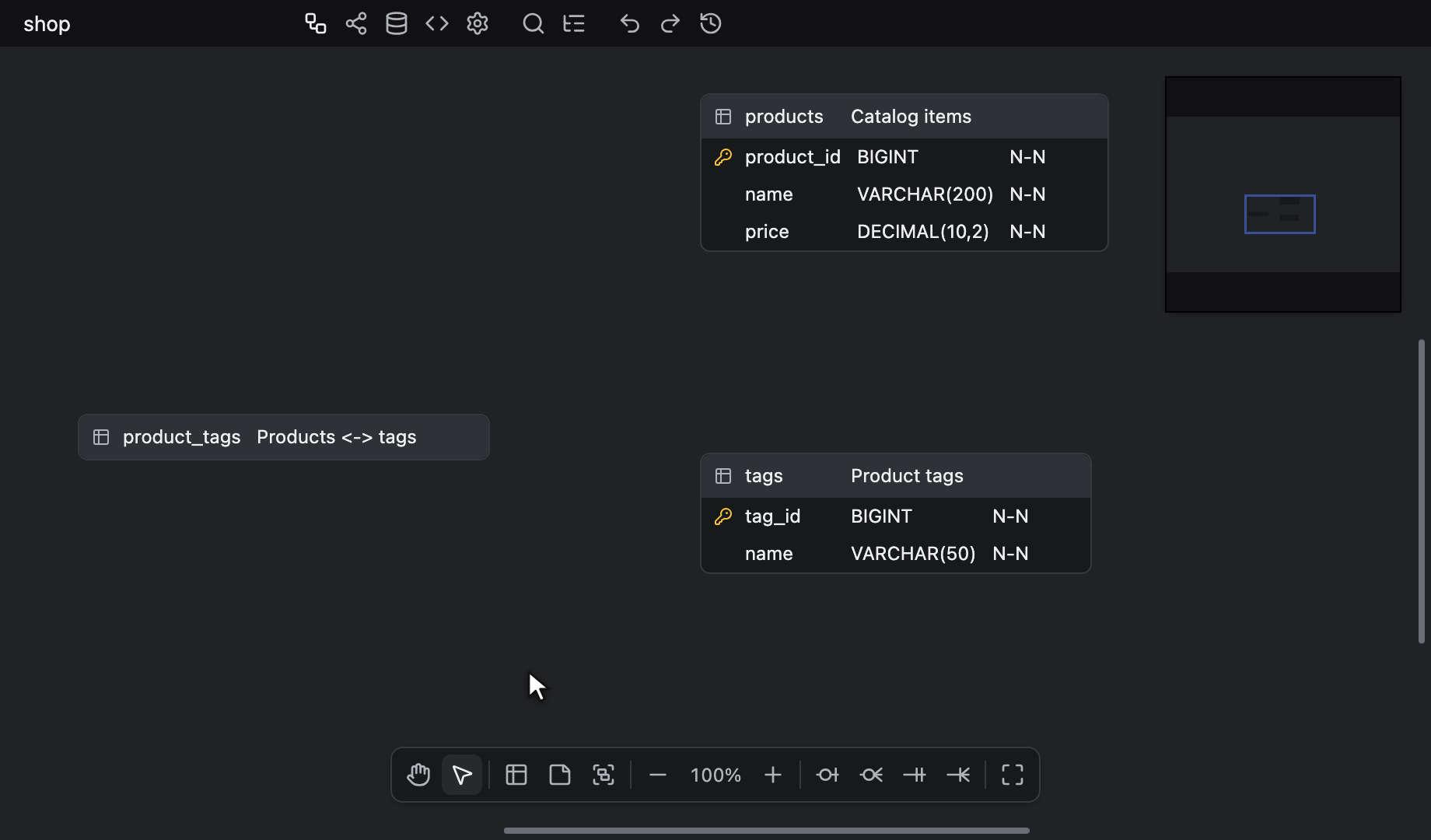

Relații N:M

Deoarece editorul se bazează pe modelul fizic, o relație N:M se exprimă printr-un tabel de legătură, după cum se arată mai jos.

Când tabelul de legătură are deja coloanele cheie, de exemplu product_id și tag_id în product_tags, trasați fiecare relație cu Map to existing columns și alegeți acele coloane în loc să adăugați altele noi (consultați Mapare coloane). Dacă ele formează cheia primară a tabelului de legătură, fiecare relație este imediat identificatoare.

Importarea unui fișier GraphQL, DBML sau AML creează tabelul de legătură în locul dumneavoastră.
O declarație mulți-la-mulți devine un tabel numit <left>_<right>, cu comentariul Junction table inferred from <left> <-> <right>, legat de ambele părți prin relații identificatoare.
Consultați Importarea sau exportarea fișierelor.

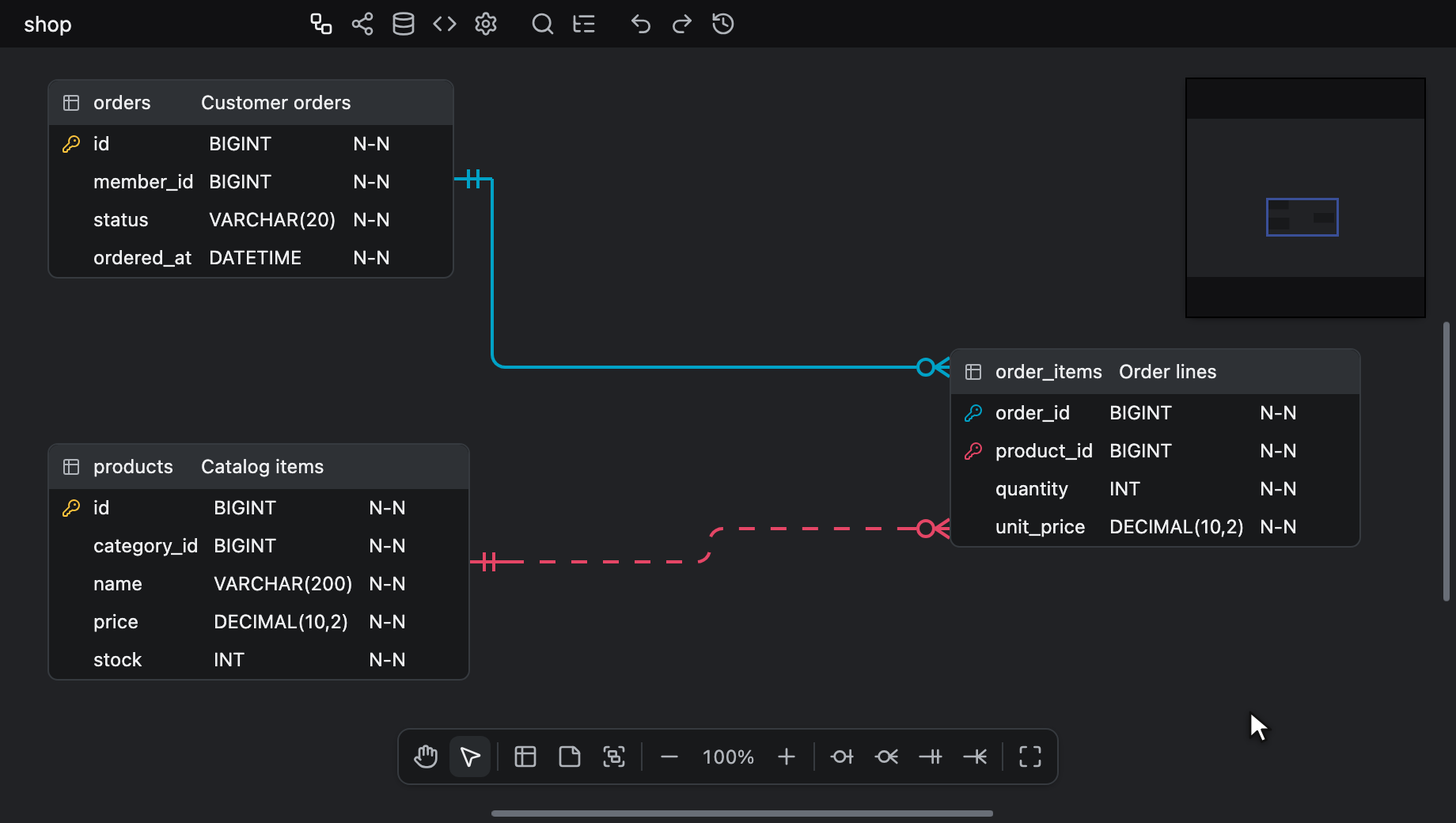

Relații identificatoare

Trasarea unei relații prin clic pe tabelul copil sau cu Create new columns copiază fiecare cheie primară a tabelului părinte în tabelul copil ca o coloană cheie străină NOT NULL, astfel încât o relație nouă pornește ca neidentificatoare.
Copia preia tipul de date, valoarea implicită și comentariul cheii, dar nu și Unique sau Auto Increment, și este denumită conform descrierii din Numele coloanelor cheie străină.
O cheie de tip serial este excepția în privința tipului de date: copia ei preia tipul întreg pe care îl stochează tipul serial. Indiferent de baza de date, smallserial și serial2 dau smallint, serial4 dă integer, iar bigserial și serial8 dau bigint. Un serial simplu dă integer în PostgreSQL și bigint unsigned în MySQL și MariaDB și rămâne serial în orice altă bază de date.
Contează doar numele întreg al tipului, indiferent de majuscule, astfel încât serial(4) este copiat așa cum este scris. Un tip scris cu majuscule dă majuscule: SERIAL dă INTEGER în PostgreSQL. O coloană cheie străină care are deja tipul serial într-o diagramă salvată își păstrează acest tip.
Pentru a face relația identificatoare, setați acele coloane cheie străină din tabelul copil drept chei primare: selectați-le pe toate și apăsați o dată Alt + K (Windows/Linux) sau ⌥ + K (Mac) ori alegeți elementul Primary Key din meniul contextual al tabelului, care devine Primary Key on selected columns când sunt selectate două sau mai multe (consultați Cheie primară pe coloană).

Editorul menține singur această corespondență.
O relație este identificatoare cât timp fiecare coloană de pe partea ei copil este cheie primară și devine neidentificatoare de îndată ce una dintre ele nu este.

Numele coloanelor cheie străină

Trasarea unei relații denumește fiecare coloană cheie străină pe care o adaugă după cheia părinte pe care o copiază acea coloană:

• Un nume de cheie dintr-un singur cuvânt, de exemplu id, ID sau uuid, primește în față numele tabelului părinte și o liniuță de subliniere: id din products devine products_id.
• Un nume de cheie din mai multe cuvinte, de exemplu member_id, userId sau UserID, se păstrează așa cum este.
• Un nume de cheie dintr-un singur cuvânt care este chiar numele tabelului, indiferent de majuscule, se păstrează și el: currency din currency rămâne currency. O cheie care doar conține numele tabelului primește totuși prefixul: username din user devine user_username.

Un nume este un singur cuvânt când conține doar litere și cifre, fără nicio trecere între litere mici și majuscule.
Orice alt caracter îl împarte, astfel încât _id, order no și order-no sunt mai multe cuvinte.
La fel îl împarte și o trecere între litere mici și majuscule, interpretată ca în camelCase: o literă mică urmată de o majusculă (userId), două majuscule urmate de o literă mică (IDCard, IDs) sau o literă dintr-o scriere fără majuscule, de exemplu Hangul, kana sau Han, lângă o literă dintr-o scriere cu majuscule (회원ID).
Cifrele nu împart un cuvânt, astfel încât id2 și SHA256 sunt un singur cuvânt. Un compus scris numai cu litere mici sau numai cu majuscule este și el un singur cuvânt: memberid din members devine members_memberid.

Numele tabelului este folosit așa cum este scris, cu excepția spațiilor de la capete: majusculele, spațiile interioare și punctele se păstrează, numele nu este trecut la singular, iar setările Table Name Case și Column Name Case ale generatorului de cod nu au niciun rol. Users cu cheia ID dă Users_ID.
Fiecare coloană a unei chei compuse este denumită separat: orders cu cheia (tenant_id, id) adaugă tenant_id și orders_id.

Un nume pe care tabelul copil îl are deja, indiferent de majuscule, este numerotat cu _2, _3 și așa mai departe, luând primul număr liber.
O a doua relație de la users, cu cheia id, spre același tabel adaugă users_id_2, iar o relație autoreferențială pe members, cu cheia member_id, adaugă member_id_2.
Coloanele aceleiași chei compuse sunt numerotate în același mod una față de cealaltă, iar un nume păstrat așa cum este are întâietate: user cu cheia (id, user_id) adaugă user_id pentru user_id și user_id_2 pentru id.

Un tabel părinte fără nume lasă numele cheii așa cum este, numerotat ca oricare altul în caz de conflict.
O cheie fără nume dă o coloană cheie străină fără nume.
Acest lucru include cheia primară pe care editorul o adaugă unui tabel părinte care nu are niciuna, cu excepția cazului în care o denumiți înainte de a face clic pe tabelul copil.

Numele se stabilesc când este trasată relația. Redenumirea ulterioară a tabelului părinte sau a cheii lui nu le redenumește.
Rândurile New column din caseta de dialog Mapare coloane sunt denumite după aceleași reguli, iar lista arată fiecare nume înainte să-l alegeți.
Relațiile care sosesc cu coloanele deja existente – dintr-un import, o lipire, o duplicare sau din caseta de dialog Mapare coloane când asociază coloane existente – păstrează numele pe care le au acele coloane.
Un agent de programare care adaugă o relație cu instrumentul erd_add_relationship obține aceleași nume și tipuri de date (consultați Instrumente).

Citirea unui conector

• O relație identificatoare este desenată ca linie continuă, iar una neidentificatoare ca linie întreruptă.
• Capătul copil poartă simbolul de cardinalitate al tipului de relație: un cerc și o bară pentru zero-unu, un cerc și un picior de cioară pentru zero-N, două bare pentru exact unu și o bară și un picior de cioară pentru unu-N.
• Capătul părinte este un cerc și o bară, ca la zero-unu, când oricare dintre coloanele cheie străină permite NULL, și două bare, ca la exact unu, când toate sunt NOT NULL.

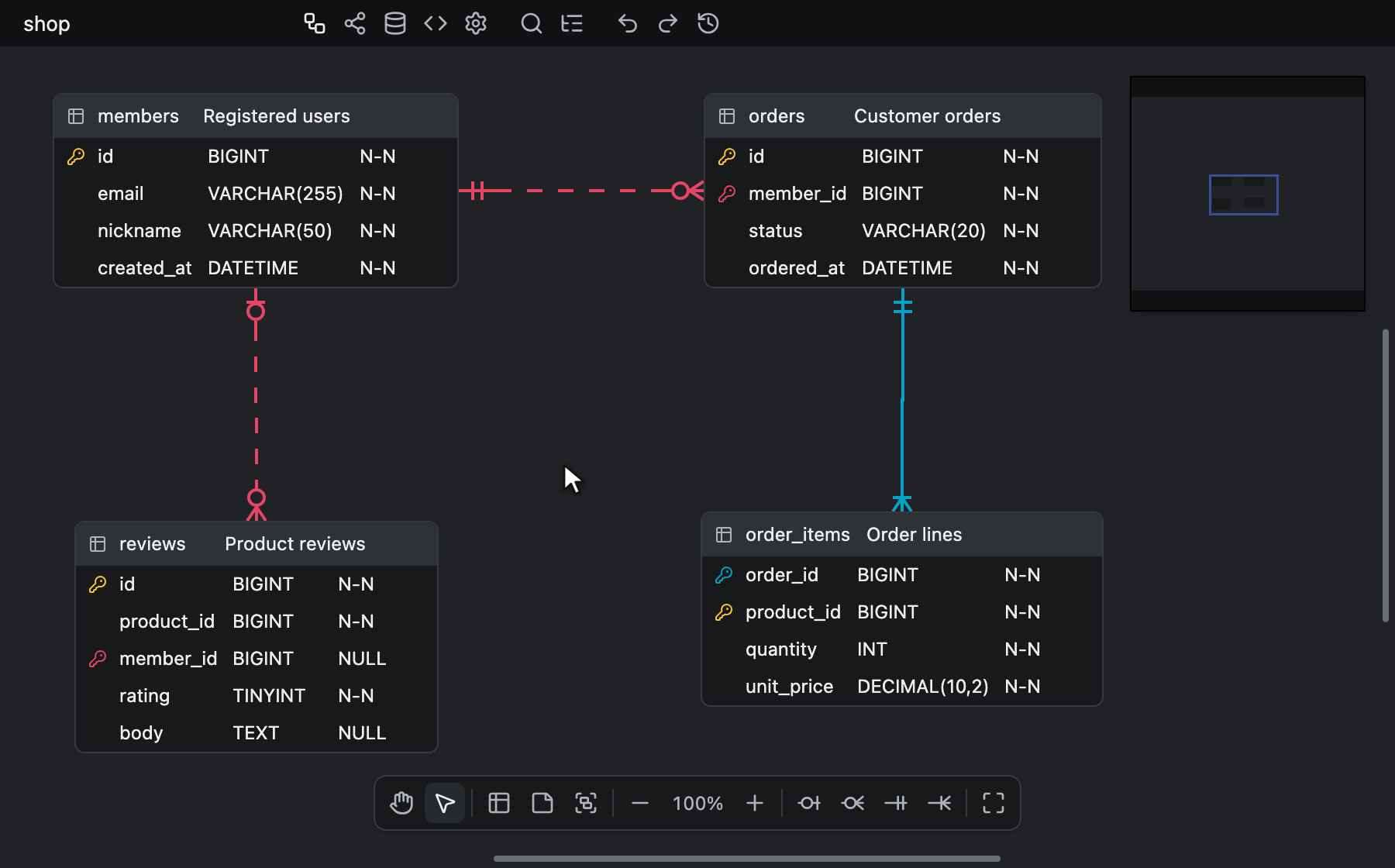

• Trecerea indicatorului peste un conector îl evidențiază împreună cu coloanele pe care le leagă în ambele tabele.

O relație care setează ON DELETE sau ON UPDATE are o etichetă lângă capătul copil, de exemplu D:C U:R: D: și acțiunea ON DELETE, apoi U: și acțiunea ON UPDATE, fiecare doar când este setată.
Acțiunile sunt abreviate după notația erwin: C pentru CASCADE, R pentru RESTRICT, SN pentru SET NULL, SD pentru SET DEFAULT și NA pentru NO ACTION. O relație care nu setează niciuna dintre ele nu are etichetă.
Eticheta se află de partea opusă tabelului copil, deasupra liniei când conectorul iese pe latura stângă sau dreaptă a acelui tabel și în dreapta liniei când iese pe latura de sus sau de jos, fără să se suprapună peste simbolul de cardinalitate.
Este desenată în culoarea conectorului, pe un mic dreptunghi în culoarea fundalului pânzei, și se evidențiază împreună cu conectorul ei. Etichetele sunt desenate deasupra tuturor conectorilor, astfel încât o linie care traversează o etichetă trece pe sub ea.
Eticheta arată acțiunea stocată în relație, indiferent de ce scrie baza de date selectată, astfel încât ON DELETE SET DEFAULT apare tot ca D:SD în MySQL.

Trecerea indicatorului peste un conector care setează oricare dintre acțiuni afișează și un sfat ecran cu clauzele scrise complet, câte una pe linie, de exemplu ON DELETE CASCADE și ON UPDATE RESTRICT.
Sfatul ecran apare chiar și când eticheta este ascunsă.

Saltul la o relație o evidențiază: alegerea unui rând din folderul Foreign Keys al unui tabel în explorator sau a unui rând de cheie străină în vizualizatorul de diferențe desenează conectorul și eticheta relației în culoarea de la trecerea indicatorului. În vizualizatorul de diferențe, saltul evidențiază conectorul pe fiecare parte care conține relația, astfel încât o cheie străină adăugată evidențiază doar partea curentă, iar una eliminată doar partea salvată.
Saltul selectează doar tabelul copil, împreună cu coloanele lui cheie străină, cu celula activă pe prima dintre ele; relația însăși tot nu este niciodată selectată. Pentru locul în care ajunge vizualizarea, consultați Unde ajunge un salt.
Evidențierea dispare la următoarea apăsare cu butonul stâng sau drept pe pânză, fie pe un loc gol, un tabel, o notă, un grup de tabele sau un conector, chiar și la o apăsare care lasă selecția neschimbată. Saltul la alt rând sau la altă potrivire a căutării în explorator o elimină și el, la fel ca saltul la alt rând în vizualizatorul de diferențe, pe fiecare parte la care duce acel rând.
Deplasarea pânzei cu butonul din mijloc sau cu instrumentul mână o lasă activă, la fel ca restrângerea sau extinderea unui rând în explorator sau în vizualizatorul de diferențe, deselectarea totală cu Escape și un salt din căutarea rapidă sau din butonul cardului cu link extern din Flux.
Evidențierea nu se salvează și nu apare în istoricul anulărilor, iar colaboratorii nu o văd.

Ascundeți conectorii de pe pânza ERD cu opțiunea de afișare Relationship sau doar etichetele lor cu opțiunea de afișare Referential Actions, care este activată implicit (consultați Opțiuni de afișare a tabelelor).
Etichetele nu sunt desenate la un zoom de 70% sau mai mic, unde tabelele se restrâng la nume.
Un export de imagine este desenat întotdeauna la 100%, astfel încât desenează etichetele indiferent de zoomul pânzei, cu excepția cazului în care o opțiune de afișare le ascunde. Cu opțiunea Background dezactivată, și dreptunghiul din spatele fiecărei etichete este transparent.
Modul Flux din fila Vizualizare desenează conectorii chiar și cu opțiunea Relationship dezactivată, fiecare ca o singură curbă gri, continuă și netedă, cu aceleași marcaje la capete, astfel încât linia întreruptă, etichetele, sfatul ecran, evidențierea după un salt și rutarea ortogonală descrise în această pagină se aplică doar pânzei ERD. O relație de la un tabel la el însuși se curbează în jurul colțului din dreapta sus și în Flux (consultați Rutarea conectorilor).

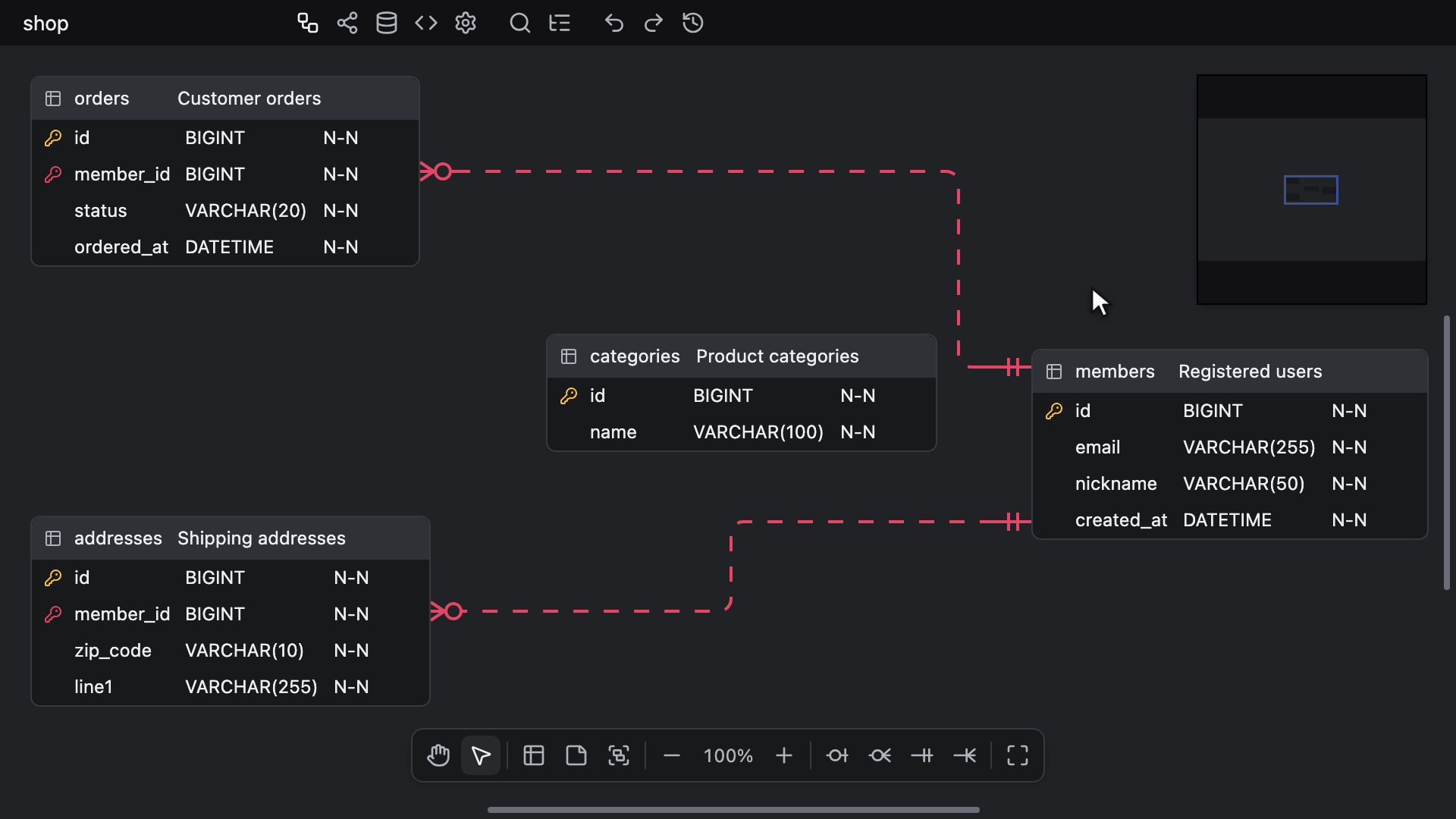

Rutarea conectorilor

Conectorii sunt rutați ortogonal.
Un traseu ocolește tabelele aflate între cele două capete ale sale în loc să le traverseze, iar colțurile lui sunt rotunjite.
Fiecare capăt iese din tabelul său printr-un segment drept scurt înainte de a coti, astfel încât două tabele aflate la mică distanță, ale căror capete de conector sunt aliniate, sunt unite printr-o singură linie dreaptă, nu printr-un ocol.
Traseele care ies pe aceeași latură a unui tabel sunt distribuite pe culoare separate, astfel încât să nu se suprapună.
Sunt ocolite doar tabelele: un conector poate traversa o notă sau chenarul unui grup de tabele și este desenat deasupra grupurilor de tabele și sub tabele și note.

O relație de la un tabel la el însuși este desenată ca o singură curbă în jurul colțului din dreapta sus al tabelului, care pleacă din latura de sus la capătul părinte și intră în latura dreaptă la capătul copil.
Celelalte relații autoreferențiale ale aceluiași tabel se așază în afara primei, astfel încât curbele lor nu se intersectează nici între ele, nici cu tabelul.

Nu există nimic de configurat.
Traseele se recalculează automat ori de câte ori ceva de pe pânză se mută sau se redimensionează, astfel încât nu trebuie niciodată ajustate manual.
