编辑关系

关系通过画布右键菜单、画布工具栏、快速搜索或快捷键创建，参见开始编辑。
本页介绍关系创建之后可以进行的操作、如何通过映射列让关系连接到子表中已有的列上，以及关系所添加的外键列如何命名。

删除

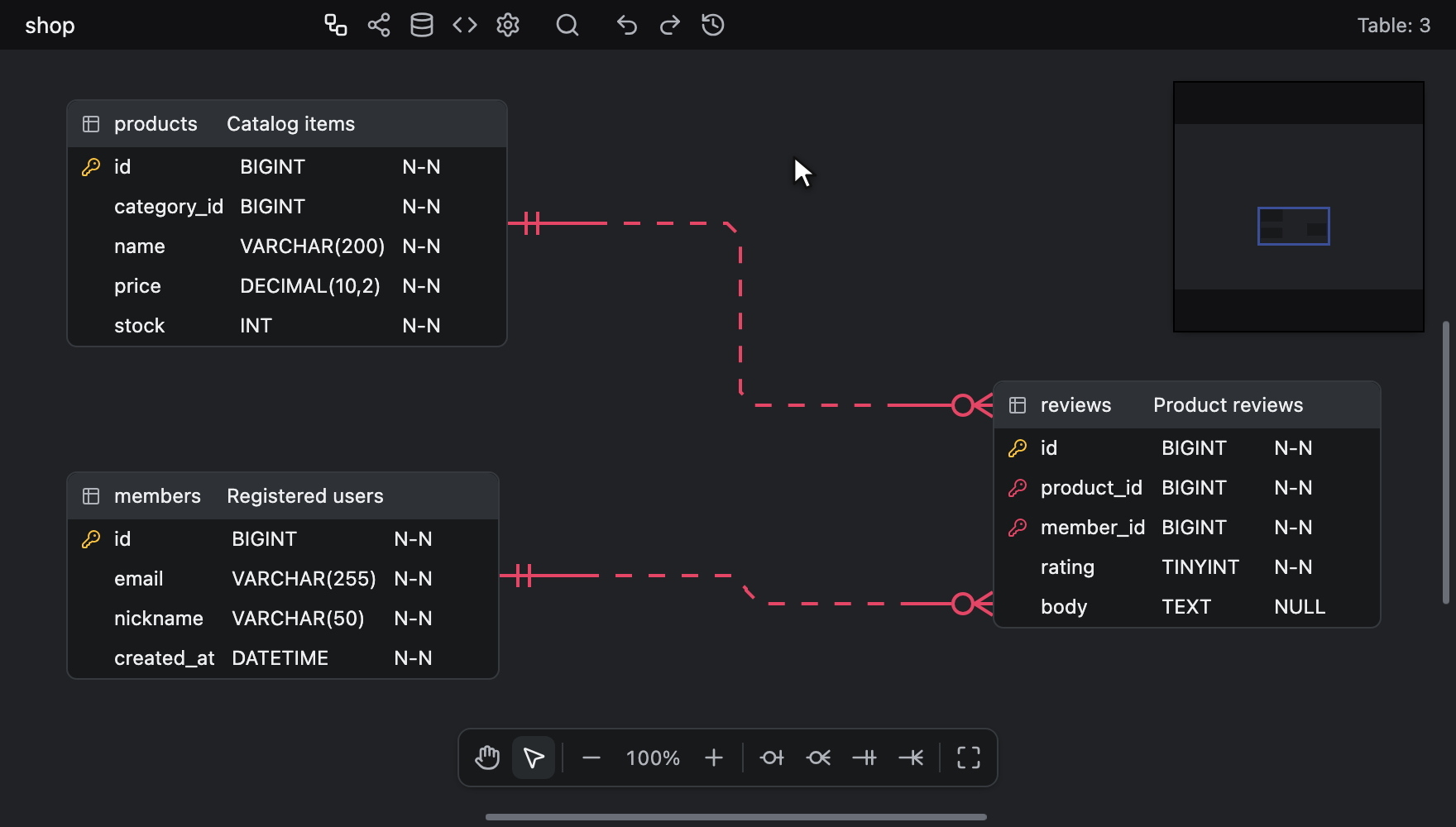

可通过关系的右键菜单删除。

由于关系不像表或备注那样会被选中，因此没有对应的快捷键：用于删除选中内容的 Delete 和 Backspace 永远不会单独删除关系，参见删除表与备注。
关系还会随它连接的对象一起被删除：删除表会删除与该表相连的所有关系，删除列会删除使用该列的所有关系。

修改类型

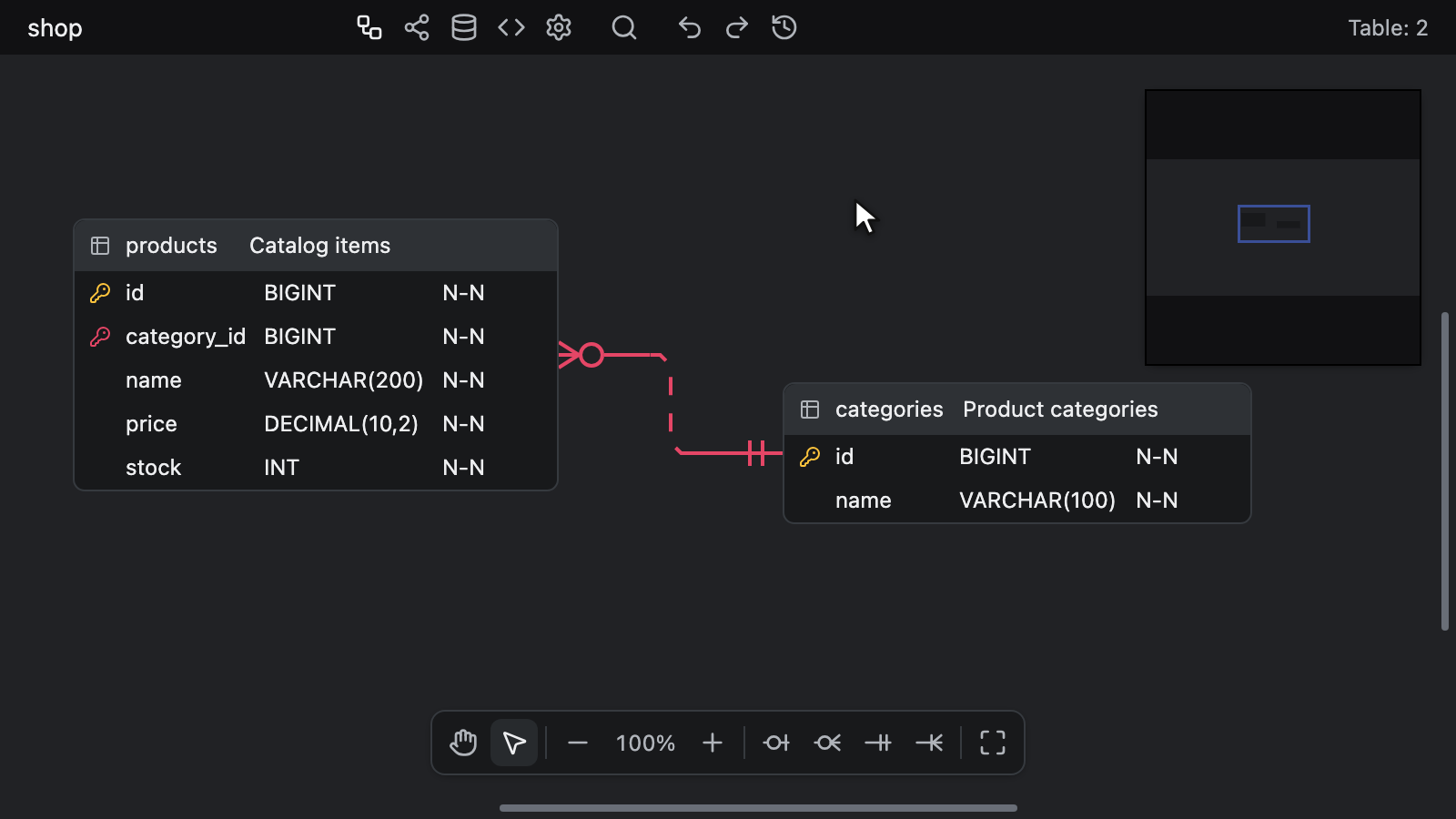

可通过关系右键菜单中的 Relationship Type 修改。
提供以下四种类型，当前类型会带有勾选标记：

• Zero One
• Zero N
• One Only
• One N

这与创建关系时选择的四种类型相同，每种类型都有各自的快捷键，参见开始编辑。

ON DELETE 与 ON UPDATE

通过关系右键菜单中的 On Delete 与 On Update 设置，这两项位于 Relationship Type 与 Map Columns 之间。
两者提供相同的六个选项，当前选项会带有勾选标记：

• Not set
• NO ACTION
• CASCADE
• SET NULL
• SET DEFAULT
• RESTRICT

Not set 不会写出任何子句，因此由数据库自身的默认行为决定。新建的关系，无论是绘制的还是在映射列中创建的，两项均为 Not set，之后选择 Not set 即可清除已设置的操作。
两者互相独立：修改其中一项不会影响另一项。
连接线会显示已设置的内容，参见读懂连接线。
关系随其连接的表一起被复制粘贴或创建副本时，会保留这两项操作；导入 Schema SQL、DBML 或 AML 时，会带入文件中声明的操作，参见导入与导出文件。

无论使用哪种数据库，所有操作都可以选择。
所选数据库的 Schema SQL 不会写出的操作，旁边会带有一条淡色的说明，例如 not in MySQL。Not set 从不带有说明，切换数据库时说明会随之更新。
带有说明的操作仍会保存在关系上：连接线会显示它，JSON、DBML 和 AML 也会保留它，但该数据库的 Schema SQL 会省略这条子句，因此由数据库的默认行为决定。

Schema SQL 会写出以下操作，其余操作则会省略：

数据库	ON DELETE	ON UPDATE
Databricks	NO ACTION	NO ACTION
MSSQL	NO ACTION, CASCADE, SET NULL, SET DEFAULT	NO ACTION, CASCADE, SET NULL, SET DEFAULT
MariaDB	NO ACTION, CASCADE, SET NULL, RESTRICT	NO ACTION, CASCADE, SET NULL, RESTRICT
MySQL	NO ACTION, CASCADE, SET NULL, RESTRICT	NO ACTION, CASCADE, SET NULL, RESTRICT
Oracle	CASCADE, SET NULL	无
PostgreSQL	全部五种	全部五种
Snowflake	NO ACTION	NO ACTION
SQLite	全部五种	全部五种

Snowflake 的 Schema SQL 还会写出一条注释，列出它省略的每个操作，参见参照操作。

Code Generator 的 ORM 目标会写出哪些操作，不仅取决于所选的数据库，还取决于目标本身，参见代码生成。

映射列

映射列会将父表的键与子表的列配对，键的每一列对应一行。
每一行要么使用子表中已有的列，要么添加一个新的外键列，因此关系可以连接到已经存在的列上。

有两种打开方式：

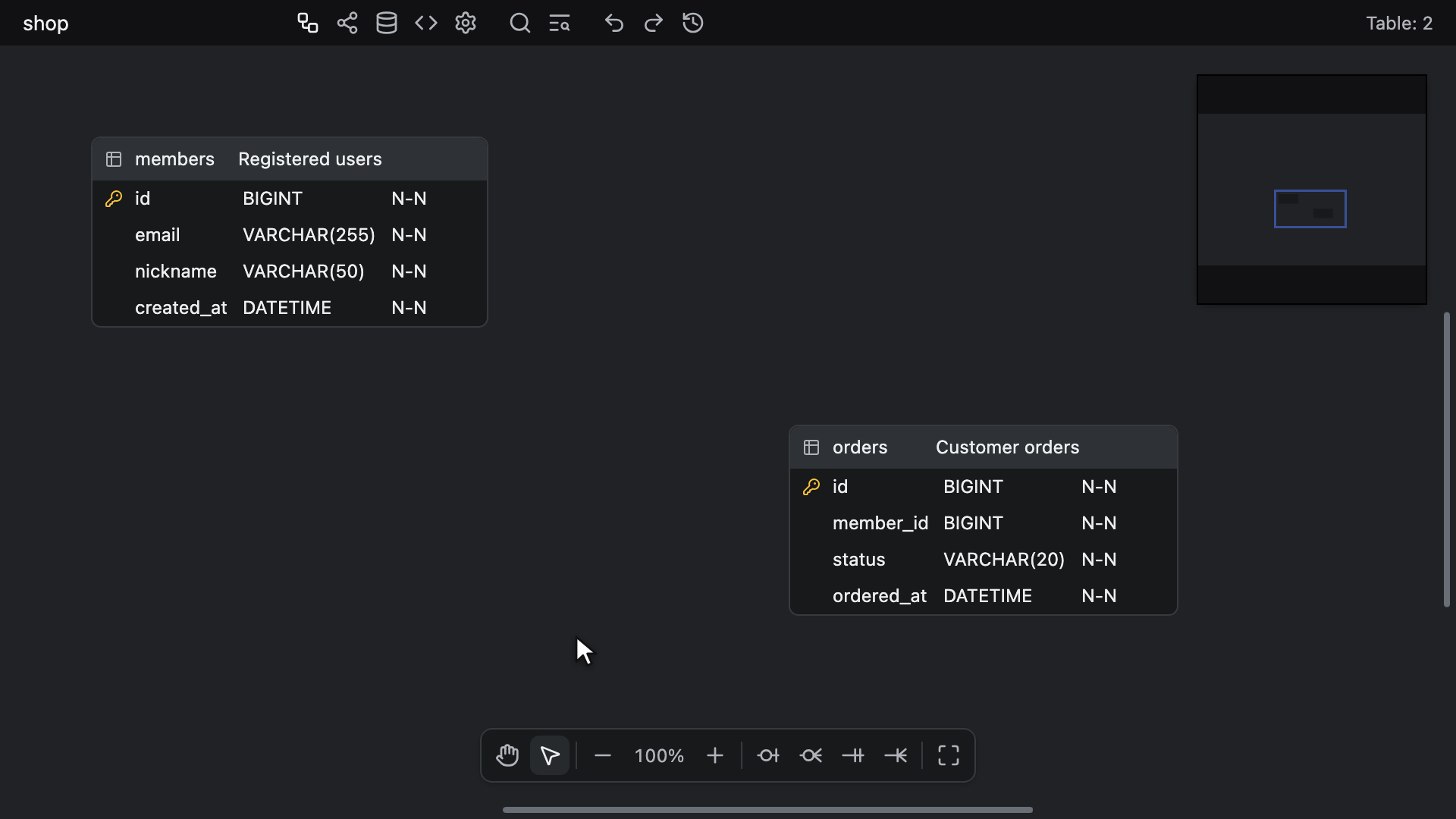

• 绘制关系时，通过子表旁边的 Map to existing columns 打开，参见创建关系。此时 Map 会添加一条所绘制类型的关系。
• 通过关系右键菜单中的 Map Columns 打开，用于修改已有关系的列。此时 Save 会写入修改。只读编辑器的菜单中没有这一项。

对话框的副标题会写出两个表和关系类型，例如 users → posts · One N。类型在这里只显示而不能修改，要修改请参见修改类型。

References 用于选择关系所指向的键：先是 Primary Key，其列按表中的顺序排列，然后是每个标记为 Unique 的列对应的 Unique: <column>。只有在可选项多于一个时才会显示。
唯一索引在这里不算作键，本身就是整个主键的 Unique 列也不会重复列出。
选择另一个键会重建各行。一行所选的列只要仍在子表中，该行就会保留这一选择。

在 Referenced column 与 Foreign key column 两个标题下，每一行显示键的一列及其数据类型，以及一个可与之配对的子表列的列表：

• Pick a column 会让该行保持为空。
• New column: <name> 会添加一个新的外键列。显示的名称就是该列将得到的名称，命名方式参见外键列名，编号时会将子表的列以及其他添加新列的行一并考虑在内。名称为空时不提供这一项，例如键没有名称时。
• 子表的每一列，显示为 <name> (<data type>)。已被另一行选中的列显示为 <name> (<data type>) · in use，并且无法选择，因此不会有两行共用同一列。已被另一条关系使用的列仍然可以选择，因此像共用的 tenant_id 这样的列可以服务于多条关系。

使用 Map 时，只有当子表中恰好有一列的名称（不区分大小写）与为该行新建的外键列在加上 _2 等编号之前的名称相同时，该行一开始才会被填好，例如 users 上的 id 对应 users_id，member_id 对应 member_id。当 Bracket 为默认的 None 时，由带 schema 限定的表名中的表名部分构成的名称也计算在内，因此 public.users 上的 id 会与 public.users_id 或 users_id 配对。对于 Unique 键，键列自身的名称也计算在内，因此 vin 会与 vin 配对。其他各行一开始都为 Pick a column。
使用 Save 时，每一行一开始都是关系当前使用的列。无论哪种情况，在 References 中选择另一个键时，都会按相同的名称填充该键的空行。

当所选列的数据类型与父列赋予外键的数据类型不同时，该行下方会有一条说明指出这一点。
在关系数据类型同步开启且父列设有数据类型时，说明为 <column> becomes <type>，即映射将写入的类型。否则说明为 Types differ: <parent type> and <child type>，该列保留其原有类型。

存在阻碍时，Map 或 Save 会保持禁用，各行下方会有一行文字说明原因：

• Pick a foreign key column for every referenced column：仍有某一行为空。
• At least one column must reference a different column：自引用关系中，每一行选择的都是其自身对应的父列。
• These columns are already linked by another relationship：同样这两个表之间的另一条关系连接的恰好就是这些列。
• <parent> has no key to reference：使用 Map 时，父表既没有主键，也没有 Unique 列。

在映射与关系当前的映射不同之前，Save 也会保持禁用。
使用 Save 时，某一行的列已离开其所在的表时，该行显示为 (removed)。此时请选择子表中的其他列；如果消失的是父列，则在 References 中选择一个键。使用 Map 时，所选列被删除的行会恢复为 Pick a column。

如果关系的父列并不恰好是父表的某个键，打开时会选中 References 末尾的一个额外选项 Current columns (not a key)，它会保持这些列不变。父表完全没有键时，这是唯一的选项，References 不会显示。
此时出现的 The referenced columns are not a key of <parent> 这一行（父表完全没有键时为 <parent> has no key to reference）只是一条说明，而不是错误：Save 仍然可用，因此可以修改子表的列并保留原有的引用。
如果关系的两组列无法配对，例如两者长度不同，则会显示 (invalid) 行，并且 Save 会保持禁用，直到在 References 中选择一个键；如果父表没有主键或 Unique 列，则需先为其添加一个。

对话框打开期间会跟随图的变化，包括协作者或编码智能体所做的编辑，同时保留已做的选择。
如果在此期间关系的列或打开时所用的键发生变化，对话框会添加一行 This relationship changed while the dialog was open。

Map 与 Save 写入的内容：

• Map 添加的关系的 On Delete 与 On Update 均为 Not set。Save 只修改关系的列，使其父表一侧指向在 References 中选择的键，并保留其类型以及 ON DELETE 与 ON UPDATE。
• New column 行会像绘制关系时一样，在子表末尾添加一列：该列为 NOT NULL，以其对应的键命名，并沿用该键的数据类型、默认值和注释，参见识别关系。
• 所选的列永远不会被重命名，其 Not Null、主键、Unique、默认值和注释也都保持不变。只有在 Relationship DataType Sync 开启且父列设有数据类型时，其数据类型才会改变：它会采用父列赋予外键的类型，serial 类型的键与新列一样对应其整数类型，并且该修改会像同步时一样沿着关系继续传递。
• 映射不再使用的列会保留在子表中，除非仍有另一条关系连接到它，否则它不再被标记为外键。
• 一次 Map 或 Save 写入的所有内容，包括新列和类型修改，都只算一步 Undo。

与其他关系一样，关系是否为识别关系、其父表一端如何绘制，都由映射到的子表列决定。映射到子表的主键列会使其立即成为识别关系，映射到允许 NULL 的列则会在父表一端绘制圆环，参见读懂连接线。
Schema SQL 中的外键会引用所选择的键，例如 Unique 键对应 REFERENCES vehicle (vin)。

如果按下 Map 或 Save 时图中已经存在该映射，例如协作者或编码智能体已抢先完成，则不会写入任何内容。
如果图已发生变化，导致该映射不再适用，则不会写入任何内容，并会显示 Couldn't map columns: the diagram changed 提示。

按 Cancel、点击 x 按钮、按 Escape 或点击对话框外变暗的区域，都会关闭对话框而不写入任何内容。
打开查找与替换或快速搜索同样会将其关闭，离开 ERD 标签页或编辑器变为只读时也是如此。
如果在对话框打开期间其中某个表或该关系被删除，对话框会关闭并显示一条提示，例如 Map Columns closed: the relationship was removed。
对话框打开期间，画布快捷键、Undo 与 Redo 以及复制和粘贴都不起作用。

编码智能体没有与映射列对应的工具。它会在一个 erd_batch 中先用 erd_remove_relationship 删除关系（该工具会保留其外键列），再用 erd_link_columns 在已有的列上重新绘制该关系，以此重新映射关系，参见工具。

N:M 关系

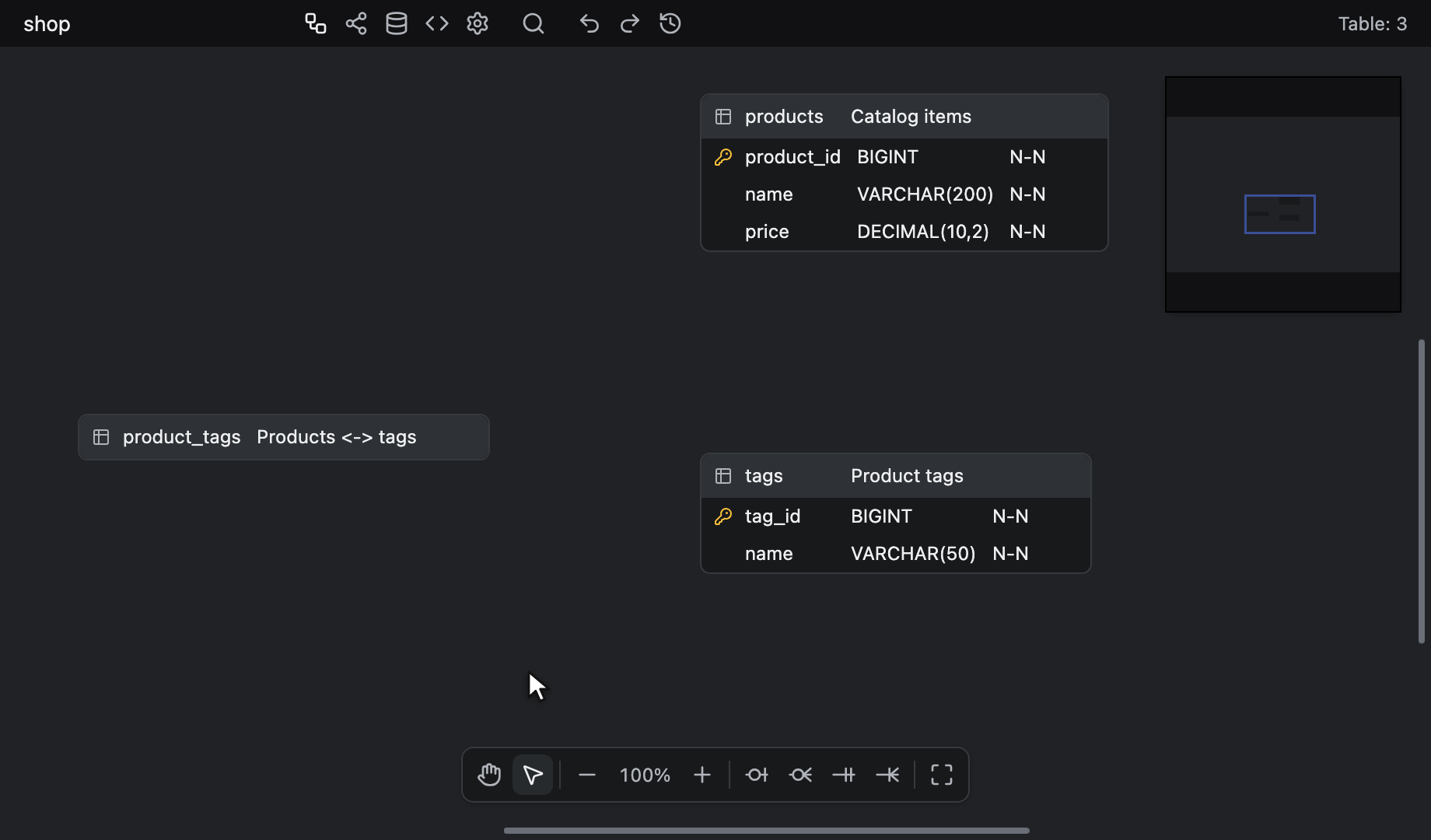

由于编辑器基于物理模型，N:M 关系会如下图所示，用一张映射表来表达。

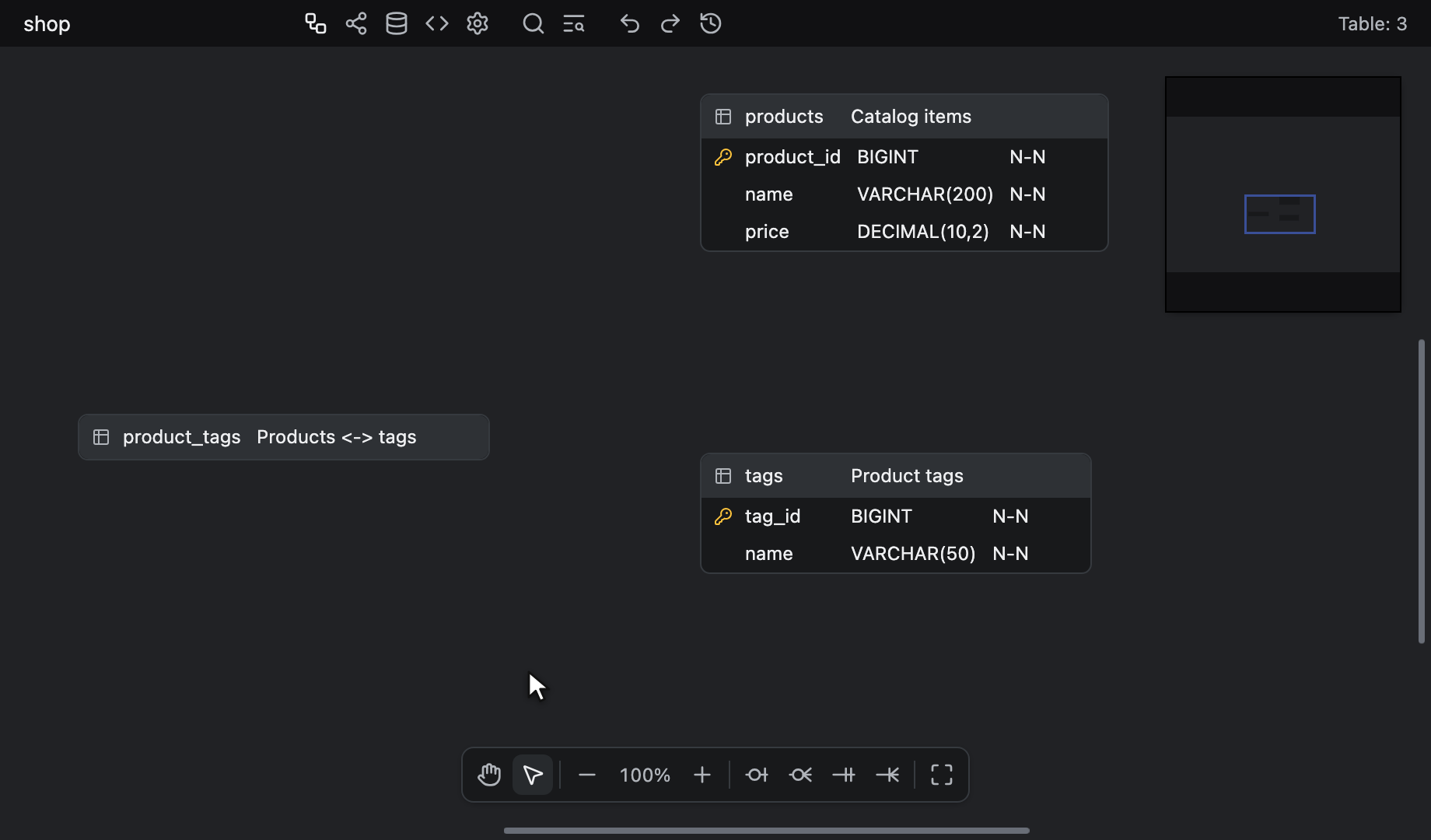

如果映射表中已经有了键列，例如 product_tags 上的 product_id 和 tag_id，请使用 Map to existing columns 绘制每条关系并选择这些列，而不是添加新列，参见映射列。如果这些列是映射表的主键，每条关系都会立即成为识别关系。

导入 GraphQL、DBML 或 AML 时会自动生成映射表。
多对多声明会生成名为 <left>_<right> 的表，并带有 Junction table inferred from <left> <-> <right> 注释，通过识别关系与两侧相连。
参见导入与导出文件。

识别关系

通过点击子表或使用 Create new columns 创建关系时，父表的每个主键都会以 NOT NULL 外键列的形式复制到子表上，因此新建的关系起初是非识别关系。
复制出的列会沿用该键的数据类型、默认值和注释，但不会沿用 Unique 或 Auto Increment，其命名方式参见外键列名。
serial 类型的键在数据类型上是例外：复制出的列会采用该 serial 所存储的整数类型。在任何数据库下，smallserial 和 serial2 都对应 smallint，serial4 对应 integer，bigserial 和 serial8 对应 bigint。单独的 serial 在 PostgreSQL 下对应 integer，在 MySQL 和 MariaDB 下对应 bigint unsigned，在其他任何数据库下则仍为 serial。
只有完整的类型名称才算数（不区分大小写），因此 serial(4) 会按原样复制。以大写字母写成的类型会得到大写的结果：在 PostgreSQL 下，SERIAL 对应 INTEGER。已保存的图中类型已为 serial 的外键列会保留该类型。

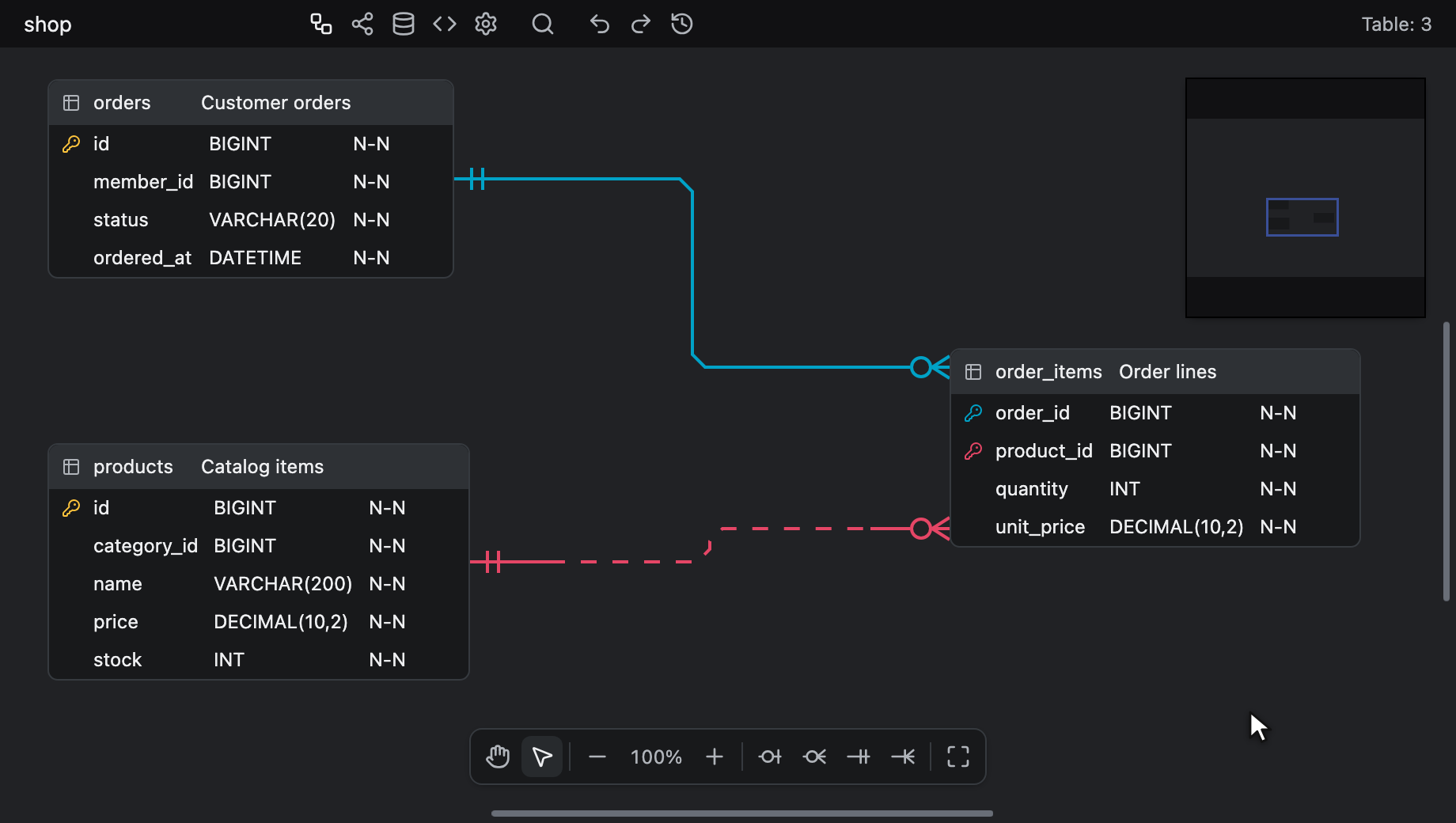

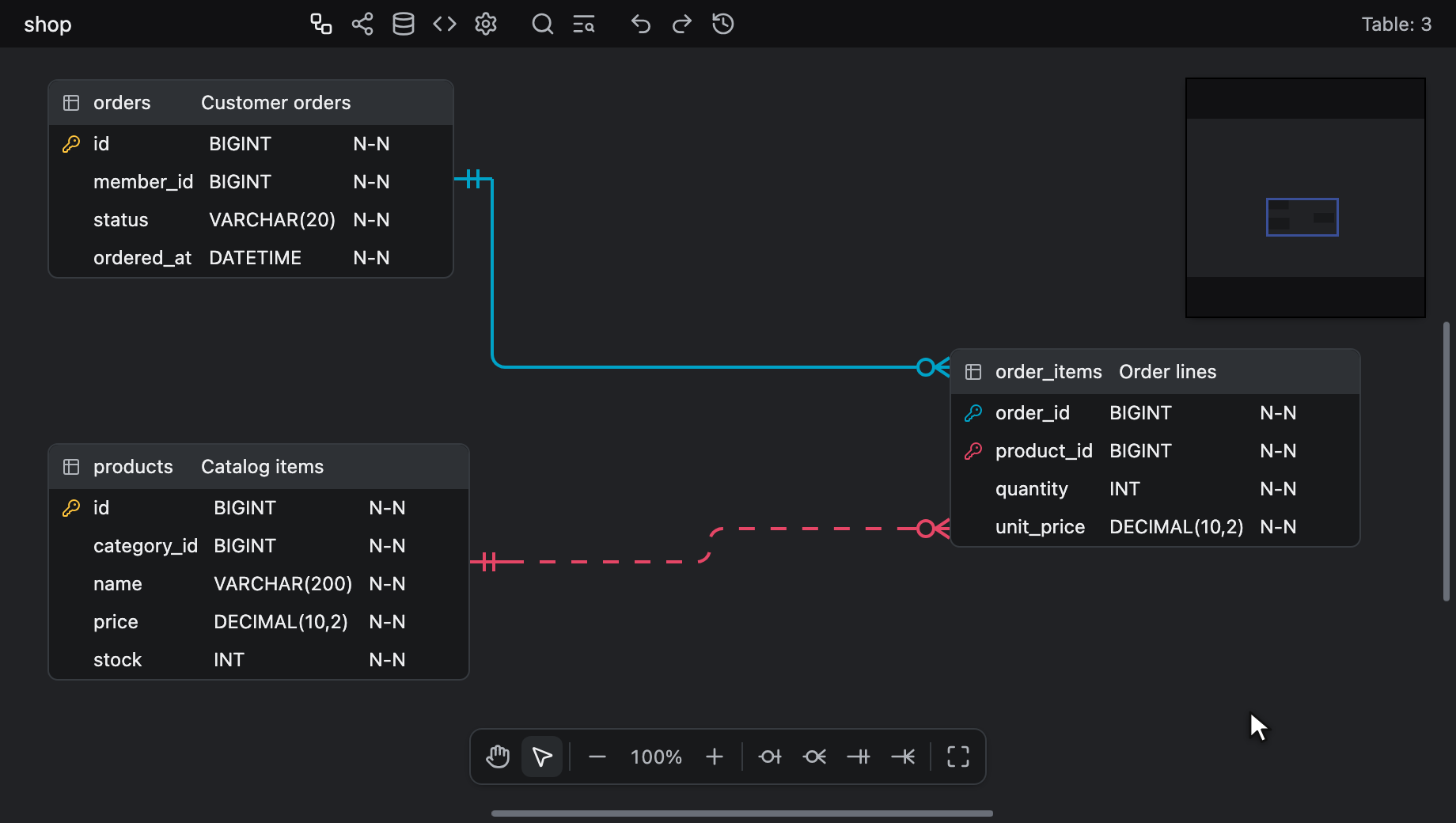

若要使关系成为识别关系，可将子表上的这些外键列设为主键：选中所有这些列后按一次 Alt + K (Windows/Linux) 或 ⌥ + K (Mac)，或者在表右键菜单中选择 Primary Key，选中两列或更多列时该条目会显示为 Primary Key on selected columns，参见列主键。

编辑器会自动保持该状态同步。
子表一侧的所有列都是主键时为识别关系，其中任意一列不再是主键时就会变为非识别关系。

外键列名

创建关系时，所添加的每个外键列都会以它所复制的父表键命名：

• 由一个单词组成的键名，例如 id、ID 或 uuid，会在前面加上父表的名称和一个下划线：products 上的 id 会变为 products_id。
• 由多个单词组成的键名，例如 member_id、userId 或 UserID，保持不变。
• 由一个单词组成且与表名相同（不区分大小写）的键名同样保持不变：currency 上的 currency 仍为 currency。仅仅包含表名的键仍会加上前缀：user 上的 username 会变为 user_username。

名称只包含字母和数字、且大小写没有发生切换时，视为一个单词。
其他任何字符都会将其拆分，因此 _id、order no 和 order-no 都由多个单词组成。
大小写的切换同样会将其拆分，判断方式与 camelCase 相同：小写字母后跟大写字母（userId），两个大写字母后跟小写字母（IDCard、IDs），或者韩文、假名、汉字等没有大小写之分的文字与有大小写之分的字母相邻（회원ID）。
数字不会拆分单词，因此 id2 和 SHA256 都是一个单词。以同一种大小写写成的复合词也是一个单词：members 上的 memberid 会变为 members_memberid。

表名除去首尾空格外按原样使用：保留其大小写、中间的空格和点，不会转为单数形式，Code Generator 的 Table Name Case 与 Column Name Case 也不起作用。键为 ID 的 Users 会得到 Users_ID。
复合键的每一列都单独命名：键为 (tenant_id, id) 的 orders 会添加 tenant_id 和 orders_id。

子表中已有的名称（不区分大小写）会加上 _2、_3 等编号，取第一个未被占用的编号。
从键为 id 的 users 向同一张表再创建一条关系时，会添加 users_id_2；在键为 member_id 的 members 上创建自引用关系时，会添加 member_id_2。
同一个复合键的各列之间也按同样的方式编号，并且保持原样的名称优先占位：键为 (id, user_id) 的 user 会为 user_id 添加 user_id，为 id 添加 user_id_2。

父表没有名称时，键名保持不变，发生冲突时与其他名称一样加上编号。
没有名称的键会生成没有名称的外键列。
这也包括编辑器为没有主键的父表添加的主键，除非在点击子表之前为其命名。

这些名称在创建关系时确定。之后重命名父表或其键，不会随之重命名这些列。
映射列中的 New column 行也按相同的规则命名，列表会在选择之前显示每个名称。
通过导入、粘贴、创建副本或在映射列中与已有的列配对得到的关系，其列已经存在，因此会保留这些列原有的名称。
编码智能体通过 erd_add_relationship 添加关系时，得到的名称和数据类型与此相同，参见工具。

读懂连接线

• 识别关系以实线绘制，非识别关系以虚线绘制。
• 子表一端带有关系类型对应的基数符号：Zero One 为圆环和竖线，Zero N 为圆环和鸦爪，One Only 为两条竖线，One N 为竖线和鸦爪。
• 当任意外键列允许 NULL 时，父表一端与 Zero One 相同，为圆环和竖线；当所有外键列均为 NOT NULL 时则与 One Only 相同，为两条竖线。

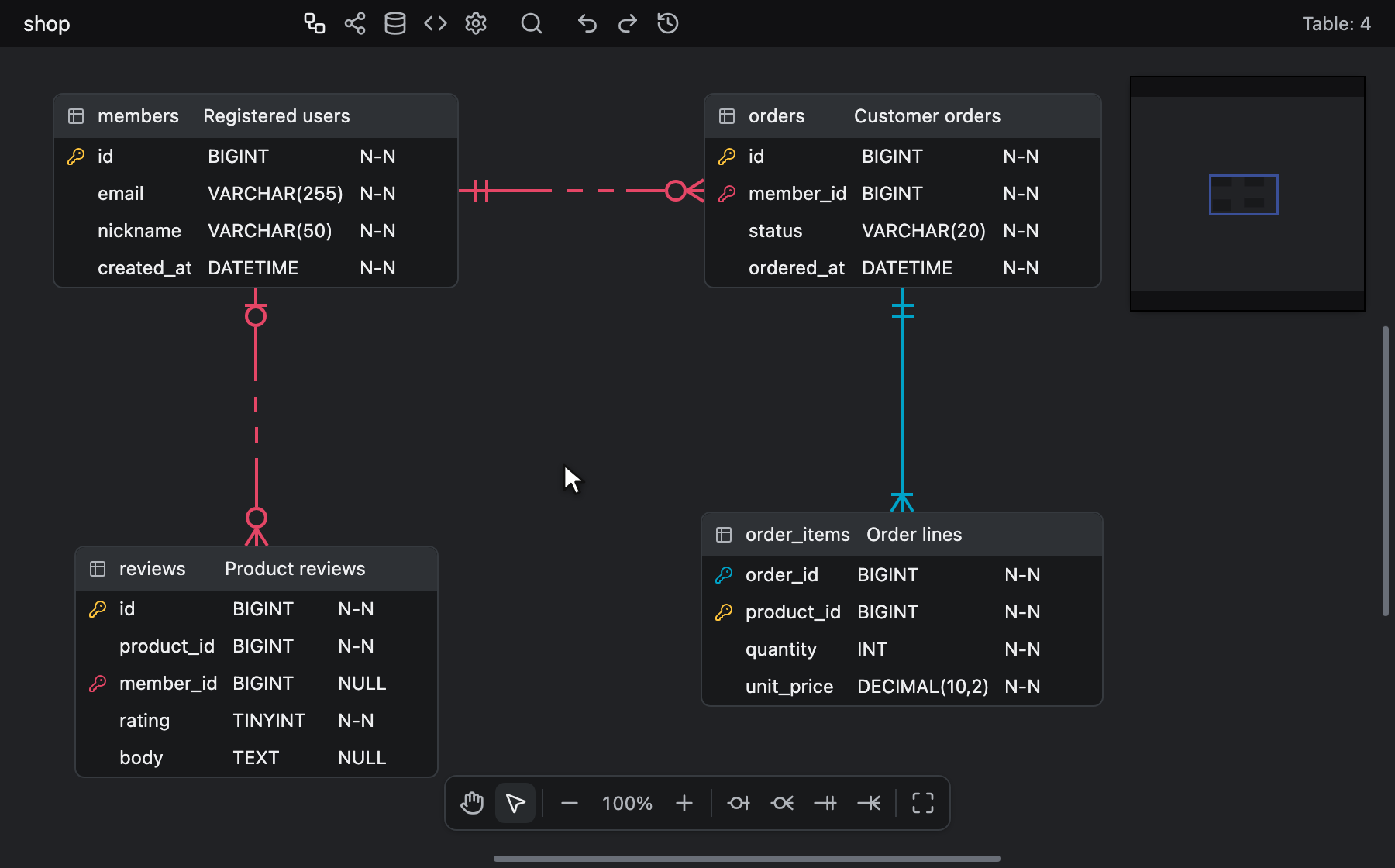

• 鼠标悬停在连接线上时，会同时高亮该连接线以及它在两个表中连接的列。

设置了 ON DELETE 或 ON UPDATE 的关系，会在其子表一端旁边带有一个标签，例如 D:C U:R：先是 D: 和 ON DELETE 操作，然后是 U: 和 ON UPDATE 操作，每一项都只在已设置时显示。
操作的缩写沿用 erwin 的表示法：C 表示 CASCADE，R 表示 RESTRICT，SN 表示 SET NULL，SD 表示 SET DEFAULT，NA 表示 NO ACTION。两项都未设置的关系没有标签。
标签位于远离子表的一侧：连接线从该表的左侧或右侧引出时，标签在线的上方；从顶部或底部引出时，标签在线的右侧，并且不会与基数符号重叠。
标签以连接线的颜色绘制在一个画布背景色的小方框上，并与其连接线一起高亮。标签绘制在所有连接线之上，因此穿过标签的线会从其下方经过。
无论所选数据库会写出什么，标签显示的都是保存在关系上的操作，因此在 MySQL 下，ON DELETE SET DEFAULT 仍然显示为 D:SD。

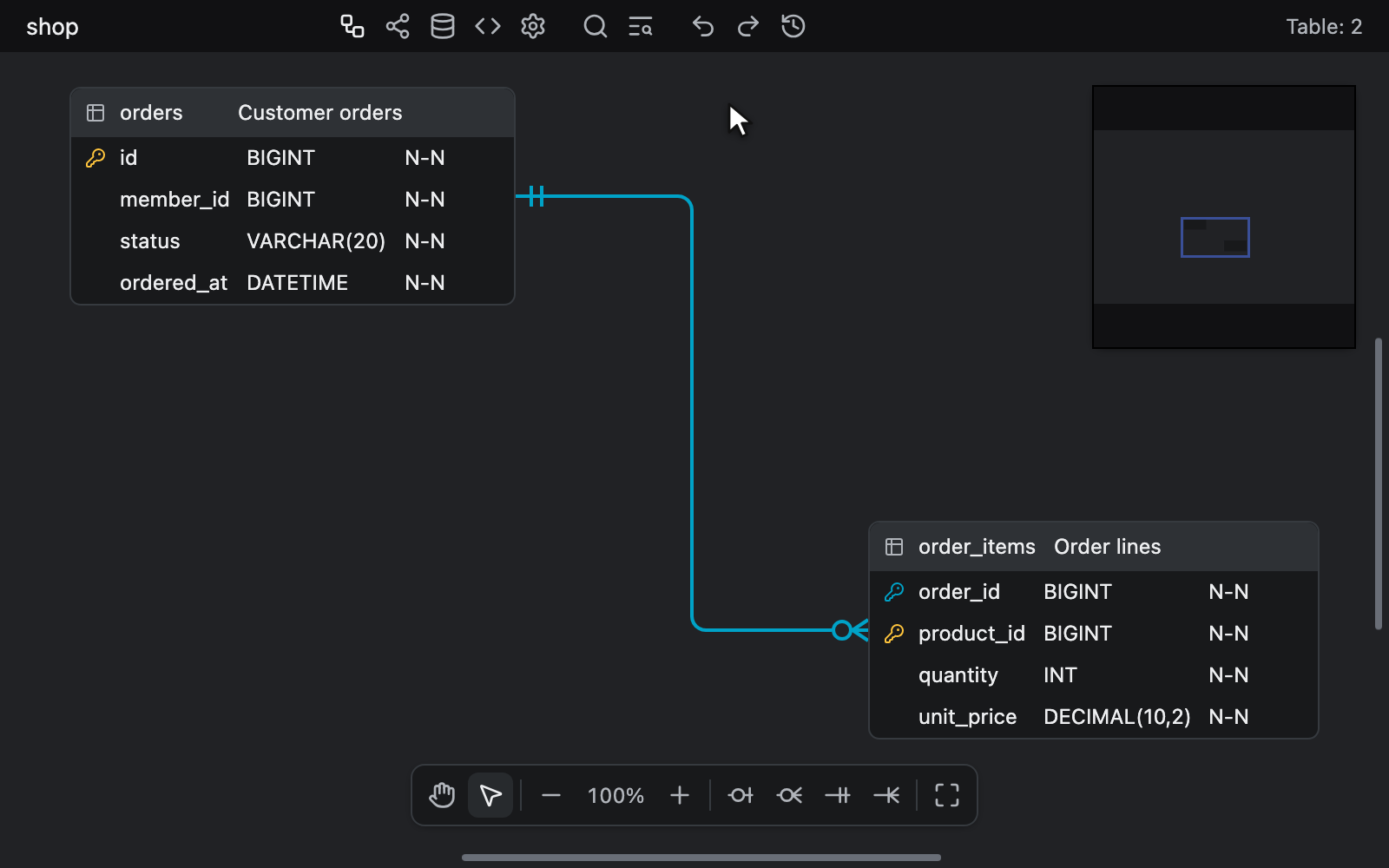

悬停在设置了任一操作的连接线上时，还会显示一个提示，逐行写出完整的子句，例如 ON DELETE CASCADE 和 ON UPDATE RESTRICT。
即使标签被隐藏，该提示也会出现。

通过 Relationship 显示选项可以隐藏 ERD 画布上的连接线，通过默认开启的 Referential Actions 显示选项则可以只隐藏其标签，参见表显示选项。
在 70% 及以下，表会折叠为名称，此时不绘制标签。
导出图片时始终以 100% 绘制，因此无论画布的缩放级别如何都会绘制标签，除非显示选项将其隐藏。关闭 Background 时，每个标签背后的方框也是透明的。
Visualization 标签页的 Flow 模式即使在 Relationship 关闭时也会绘制连接线，每条都是一根平滑的灰色实线曲线，端点符号与 ERD 画布相同，因此本页介绍的虚线、标签、提示与正交路径只适用于 ERD 画布。在 Flow 中，从表连接到其自身的关系同样会以曲线绕过右上角，参见连接线路径。

连接线路径

连接线按正交方式布置。

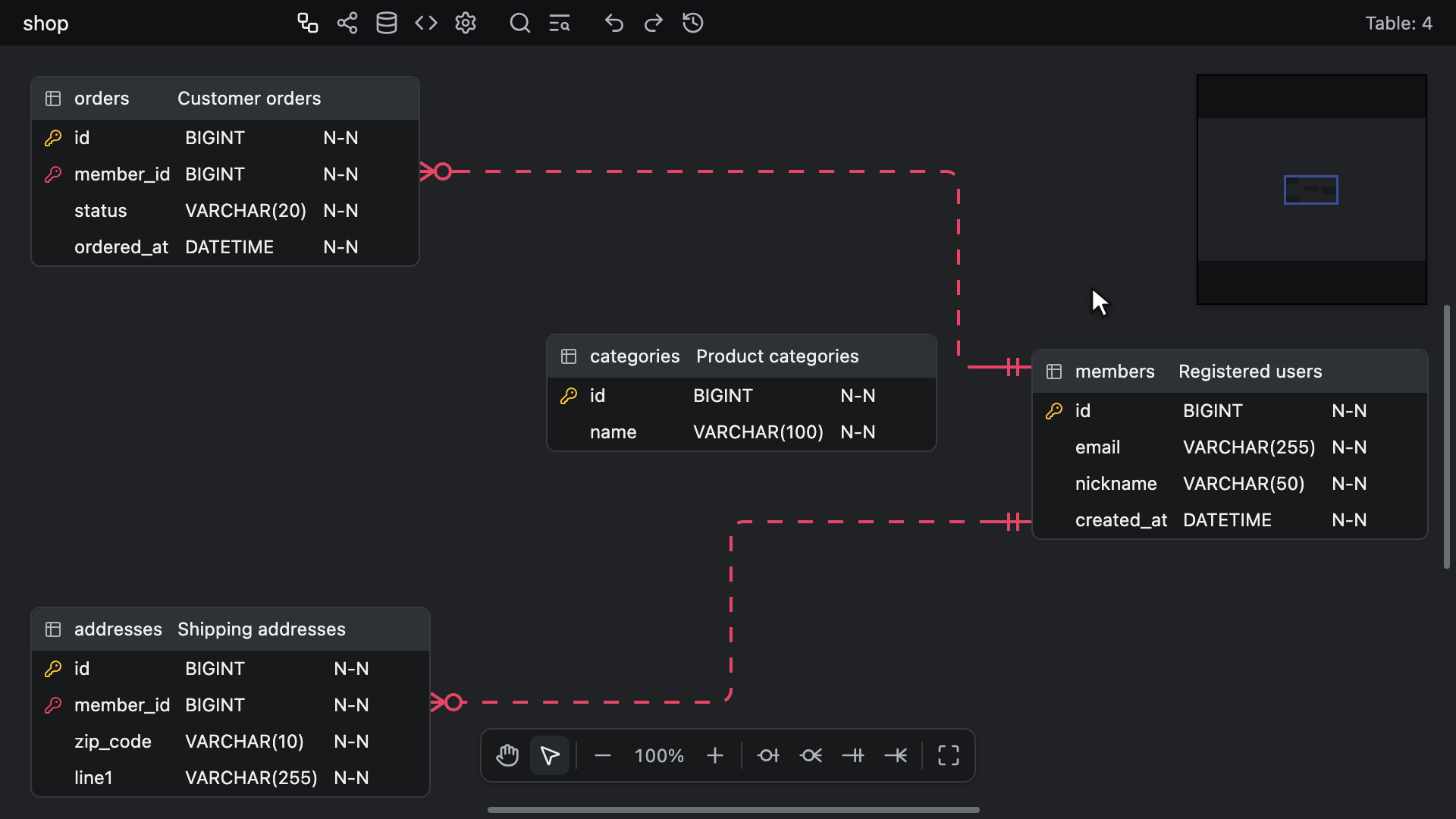

路径会绕开位于两端之间的表，而不是从表上穿过，拐角为圆角。
每一端都会先从其所在的表笔直引出一小段，然后才转弯，因此相距不远、连接线两端对齐的两个表会以一条直线相连，而不会绕行。
从表的同一侧引出的路径会被分到各自独立的通道上，以免相互重叠。
只会绕开表：连接线可以穿过备注或表分组的框，并且绘制在表分组之上、表和备注之下。

从表连接到其自身的关系会绘制为一条绕过该表右上角的曲线，在父表一端从顶部引出，在子表一端从右侧进入。
同一张表上的其他自引用关系会依次嵌套在第一条的外侧，因此它们的曲线既不会相互交叉，也不会穿过该表。

没有可配置的项目。

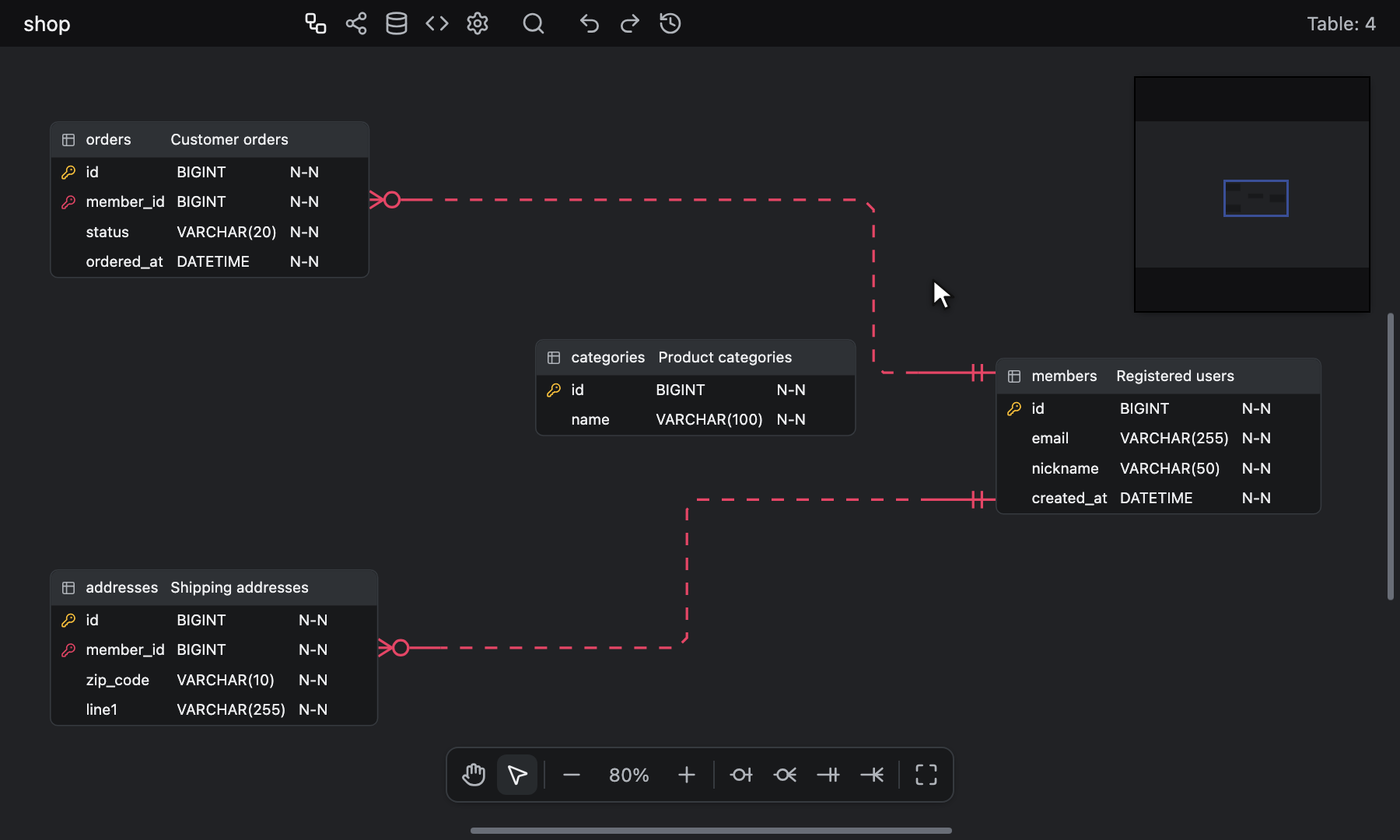

画布上有任何元素移动或改变大小时，路径都会自动重新计算，因此无需手动调整。
