简介

@dineug/erd-editor-mcp 是一个让编码智能体编辑 erd-editor 图的 MCP 服务器。 Claude Code、Codex 以及其他任何 Model Context Protocol 客户端，都会为文档上的每种操作获得一个工具：添加表、重命名列、关联两个表、导入 DDL 转储、以 SQL 形式读回 schema。

当文档在 VS Code、Obsidian 或 JetBrains IDE 的 ERD Editor 中打开时，智能体会像协作者一样加入编辑器。 每处变更都会在发生的同时出现在画布上，而智能体的 Undo 只会撤回它自己的编辑。 VS Code 会让智能体的变更在智能体或你保存之前一直保持未保存状态，而 Obsidian 和 JetBrains IDE 会像保存你自己的编辑一样保存它们。 没有编辑器持有该文档时，同样的工具会直接编辑文件本身。

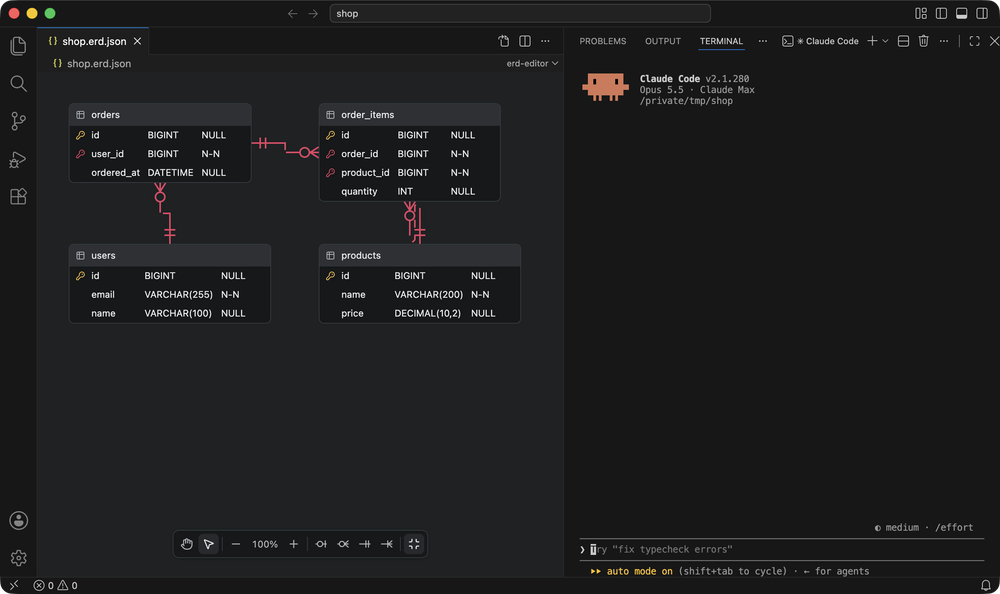

编码智能体向在 VS Code 中打开的图添加表和关系

智能体能做什么​

  • 在对话中构建或修改 schema：表、列及所有列选项、关系及其基数和 ON DELETE 与 ON UPDATE 操作、索引、备注、颜色，以及在画布上的位置。参见关系。
  • 将表归入表分组：围绕它指定的表或在画布的某个区域上添加分组，然后重命名分组、为其着色、连同其中的表一起移动、调整其大小、把表放入或移出分组，或者删除分组，删除后其中的表会留在原处。参见表分组。
  • 用编辑器 Dictionary 标签页中的词根和术语为表和列命名，并将列关联到其中的域，由域赋予列数据类型。它会设置表和列的逻辑名，词典会像在编辑器中一样由逻辑名生成物理名，但手动填写的物理名会保留，除非它为空。它可以添加、修改和删除域、词根和术语，并在词根或术语改变后，为一列、一个表或整个文档重新生成物理名。它会列出该标签页的 Checks 工作表发现的问题：禁用词、未登记的词根和同义词；同一词典中两行共用的名称；指向文档中未列出的域的关联；与其术语给出的物理名不同的物理名；以及与其域的数据类型不一致的列。参见词典和词典检查。
  • 用从 SQL DDL、GraphQL SDL、DBML 或 AML 解析出的 schema，或者用另一个 .erd.json 文档替换当前文档。也可以像编辑器的 Import and Add 那样，把该 schema 或文档添加到图的下方，并保留图中已有的一切。无论哪种方式，DBML 的 TableGroup 都会成为表分组。替换文档的 schema 会保留文档的词典，替换文档的另一个文档会带来它自己的词典，而添加则不会带来任何词典。参见导入。
  • 以 id 列表、完整实体或保存时写出的 .erd.json 文本的形式读回图，包括其逻辑名和词典行。也可以以八种数据库中任意一种的 DDL 的形式读回图，DDL 可使用 Schema SQL 标签页中的 Statements 与 Header 选项及其 Write logical names into empty comments 开关。在包含数千个表的 schema 上，它每次只读取一页、几个表，或几个表分组中的表。参见读取文档。
  • 设置数据库、数据库名称，以及 Schema SQL 中写在各表之前和之后的脚本，例如写在表之前的 CREATE EXTENSION 或写在表之后的 GRANT。erd_read 可以单独给出这些脚本，也可以在整个文档的 DDL 中一并给出。参见设置。
  • 把多次编辑作为一次编辑执行，要么全部生效，要么全部不生效，一次 Undo 即可撤回。参见 erd_batch。
  • 对它自己的编辑执行 Undo 与 Redo，而绝不会动你的编辑。

它不做的事：

  • 缩放、滚动或切换标签页。这些属于每位查看者，因此没有任何工具会这样做。不过，替换文档的导入仍会移动视图，即使 Viewport 已锁定也是如此，与编辑器的 Import 相同：视图回到画布的起点并恢复为 100%；使用 erd_import_json 时，则移到它所加载文档的视图，并且除非该文档锁定了 Canvas Type，还会切换到该文档的标签页。参见导入。
  • 在 Physical Names、Logical Names 和 Both Names 之间切换名称显示。其锁定开启期间（新建的图中即是如此），名称显示属于每位查看者；锁定关闭后，则由你在编辑器中选择，因此没有任何工具会这样做。无论显示方式如何，智能体都会读写逻辑名。替换文档的 erd_import_json 只有在所加载的文档关闭了 Name View 锁定时，才会带来该文档的名称显示。
  • 更改 View Option、Code Generator 的语言与名称大小写、括号类型，或者 Settings 标签页中的 Relationship DataType Sync、Maximum comment width 和 Column Order。这些由你在编辑器中设置，智能体读取到的是文件所保存的值。
  • 开启或关闭锁定。只有替换整个文档的 erd_import_json 会改变锁定或上述设置，使其变为所加载文档中的值。没有 lockSettings 字段的文档（例如由 4.0.0 之前的 VS Code 扩展，或由 1.0.0 之前的 Obsidian 或 JetBrains 插件保存的文件）会开启所有锁定。对任何替换了文档的导入执行 Undo，都会恢复文档之前的设置和锁定。
  • 像 Map Columns 那样把关系重新映射到其他列上。智能体的做法是删除该关系（其外键列会保留在原处），再用 erd_link_columns 关联它想要的列，这些都在一次 erd_batch 中完成，一次 Undo 即可撤回。
  • 像 Dictionary 标签页那样以 CSV 导入或导出词典、对工作表排序，或在某一行的上方或下方插入行。智能体会添加、修改和删除行，可以在一次 erd_batch 中一次处理多行，新行会添加到其工作表的末尾。
  • 运行 Code Generator。erd_read 返回 DDL 或 JSON，智能体会据此自行编写代码。

工作原理​

服务器是由 MCP 客户端启动的 stdio 进程。 每次调用时，它都会查找持有该文档的编辑器：VS Code 窗口、Obsidian 仓库窗口或 JetBrains IDE，且各自安装了 ERD Editor 扩展或插件。

  • 实时模式：某个编辑器的工作区、仓库或某个已打开的项目包含该文档，或者该编辑器已打开该文档。服务器加入该编辑器的编辑会话，编辑落在编辑器中：在 VS Code 中处于未保存状态，在 Obsidian 和 JetBrains IDE 中则像你自己的编辑一样被保存。
  • 无头模式：没有编辑器。服务器加载文件、应用编辑，然后把文件写回。
  • 拒绝编辑：有编辑器持有该文档，但其 hub 已关闭。服务器会从磁盘读取，但不写入任何内容，因为打开的编辑器下次保存时可能会覆盖该文件。hub 已开启的 JetBrains IDE 也会拒绝修改仅由其不信任的项目持有的文档，不过智能体仍然可以读取该文档。如果编辑器的 hub 已开启，但其 ERD Editor 扩展或插件所用的 hub 协议与服务器不同，则针对该文档的每次调用都会以 protocolMismatch 被拒绝，读取也不例外，并附带一条指出需要更新哪一方的消息，参见更新。

详情参见实时与无头模式。

环境要求​

Node.js22.12 或更高版本，用于运行服务器
MCP 客户端Claude Code、Codex，或任何能够启动 stdio 服务器的客户端
VS Code（用于实时编辑）1.101.0 或更高版本，并安装 4.0.0 或更高版本的 ERD Editor 扩展
Obsidian（用于实时编辑）1.5.7 或更高版本的桌面应用，并安装 1.0.0 或更高版本的 ERD Editor 插件
JetBrains IDE（用于实时编辑）2025.2 或更高版本的基于 IntelliJ 的 IDE，并安装 1.0.0 或更高版本的 ERD Editor 插件

服务器 1.0.0 或更高版本与上面的发布版本使用 hub 协议 2。 为智能体提供服务的更早发布版本使用协议 1：VS Code 扩展 3.0.0 至 3.1.0、Obsidian 插件 0.1.0 和 0.2.0，以及 JetBrains 插件 0.9.0 和 0.10.0。 这类发布版本与服务器 1.0.0 或更高版本会互相拒绝，更早的服务器与上面的发布版本同样会互相拒绝，参见更新。 3.0.0 之前的 VS Code 扩展或 0.9.0 之前的 JetBrains 插件没有 hub，因此服务器看不到它，会直接编辑磁盘上的文件，即使是在其中打开的图也一样。

用于逻辑名、域和词典的工具需要服务器 1.1.0 或更高版本，并且在打开该文档的任何地方，都至少需要 VS Code 扩展 4.2.0 或 Obsidian 或 JetBrains 插件 1.2.0。 在上面的发布版本中，4.2.0 之前的扩展或 1.2.0 之前的插件使用协议 2，因此仍允许智能体实时编辑，但它会忽略智能体写入的逻辑名、域关联和词典行，并在保存文件时将它们略去。 1.1.0 之前的服务器在磁盘上编辑文件时，写回的文件不包含其中的逻辑名、域关联和词典行，参见更新。

下一步：安装。
