开始编辑

编辑从右键菜单开始。

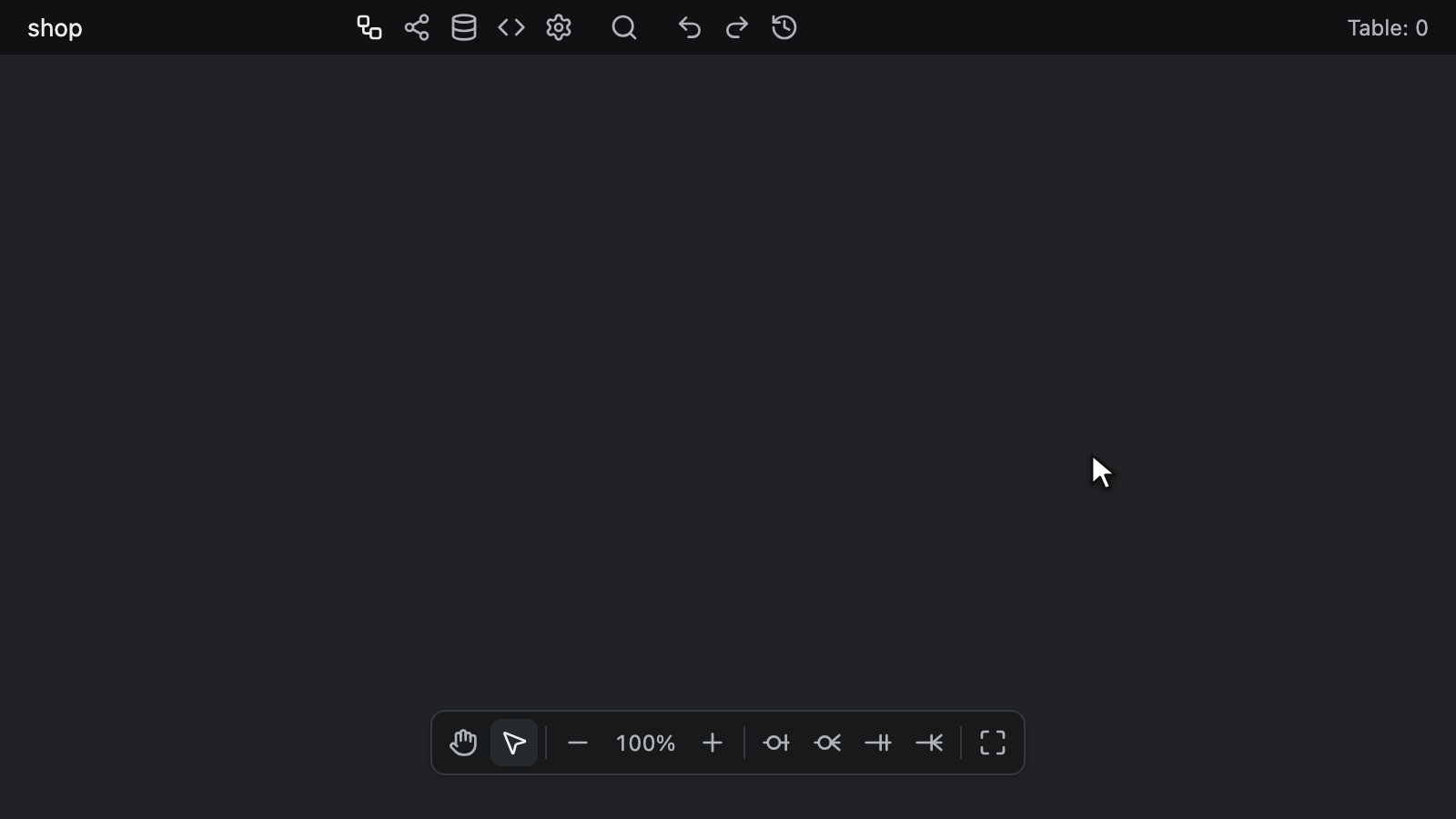

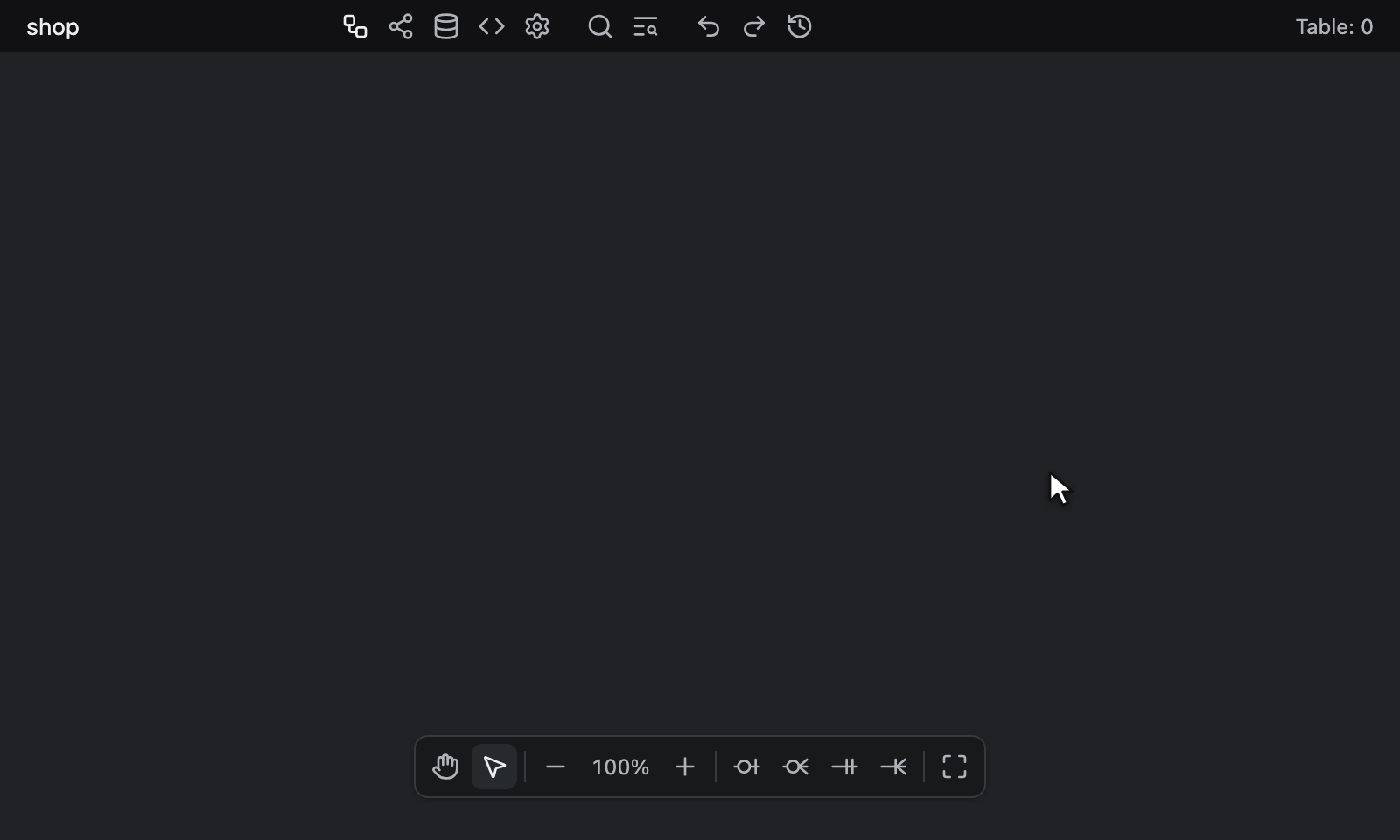

画布右键菜单

在表或关系上右键则会打开该项自身的菜单。

创建表​

通过右键菜单或快捷键 Alt + N 创建表。

创建备注​

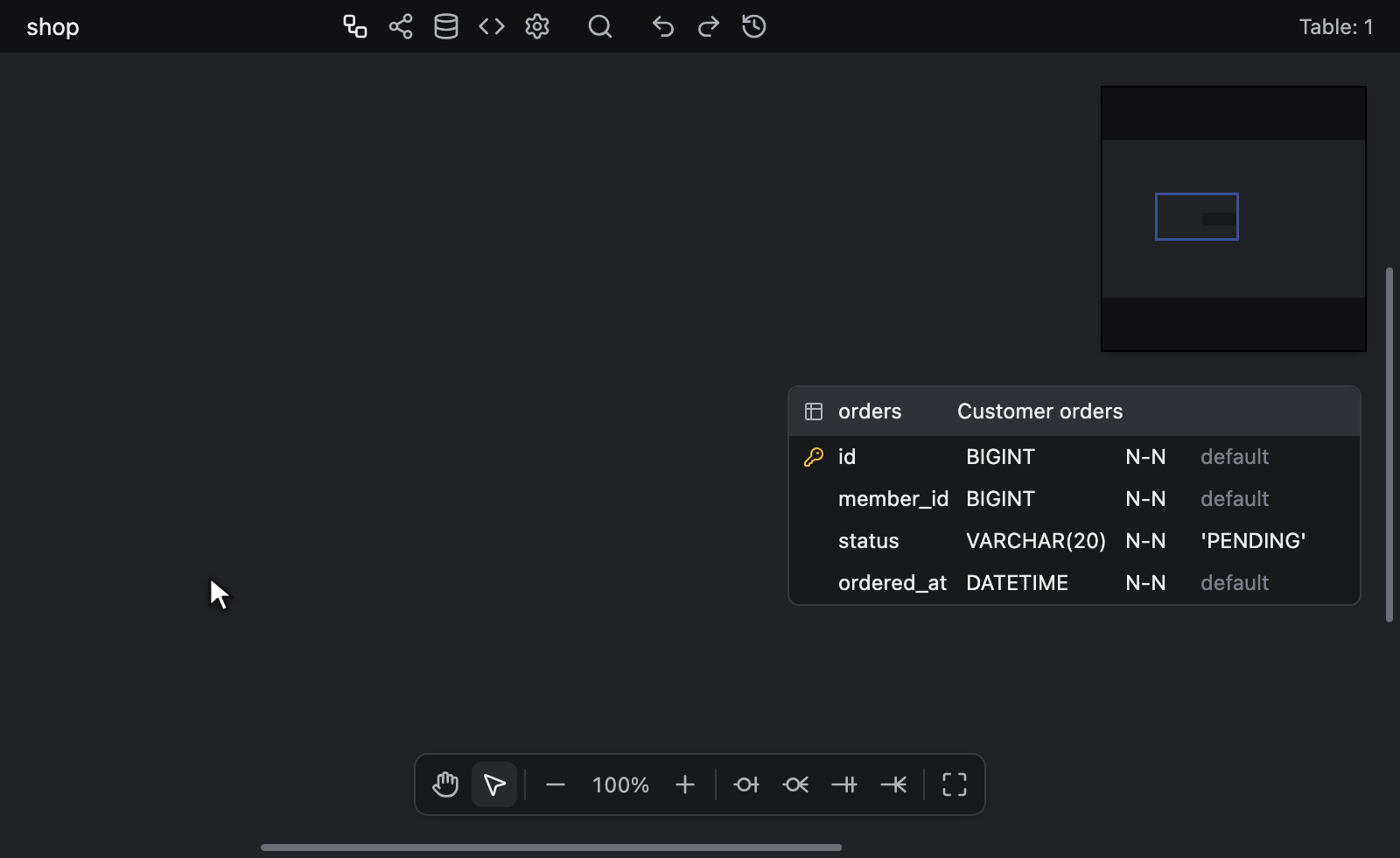

通过右键菜单或快捷键 Alt + M 创建备注。

备注是画布上的自由文本笔记。在其正文区域点击后即可输入，内容会随文档一起保存。
拖动边框可调整其大小，通过标题栏中的 x 可将其删除。

创建关系​

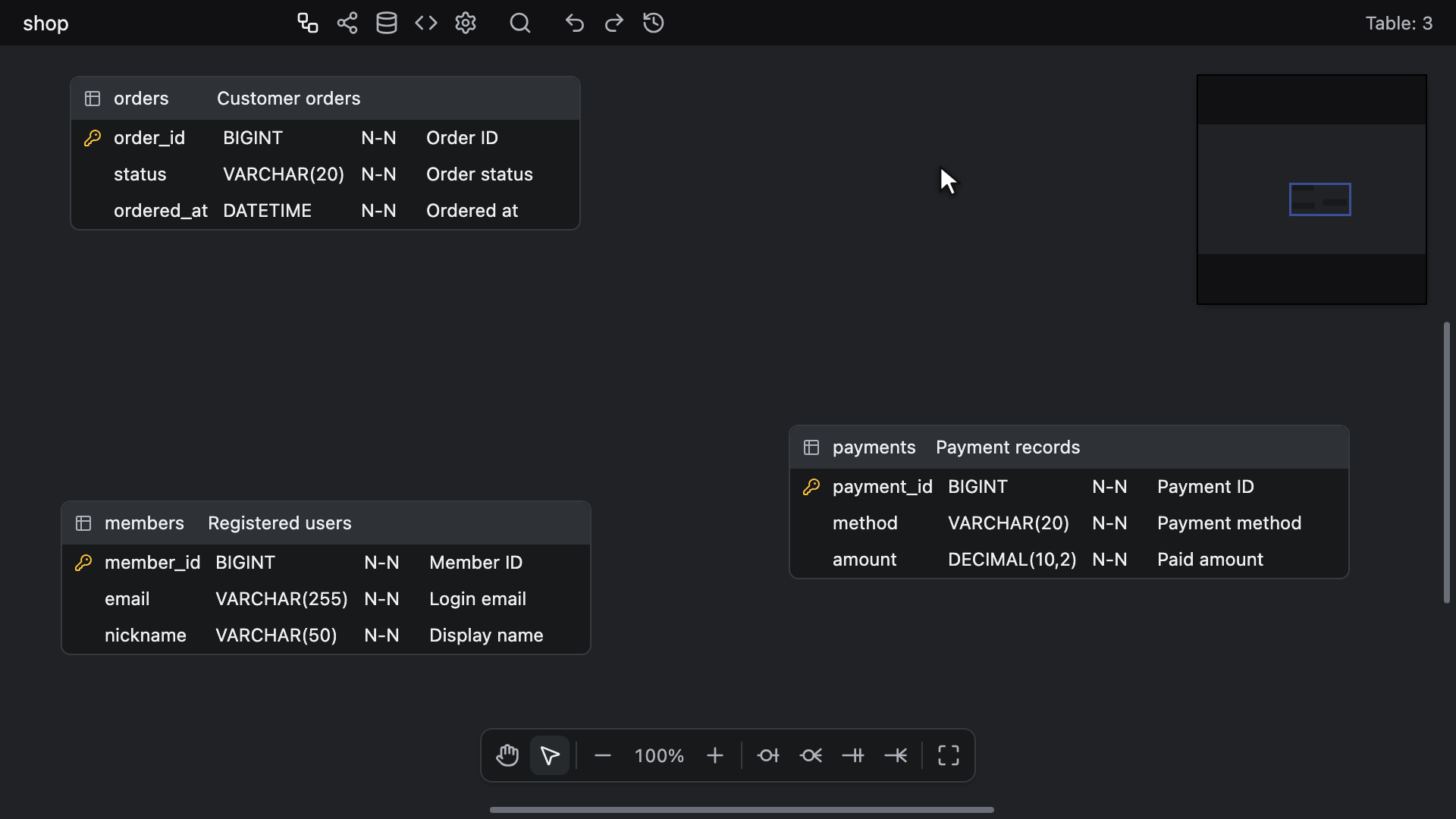

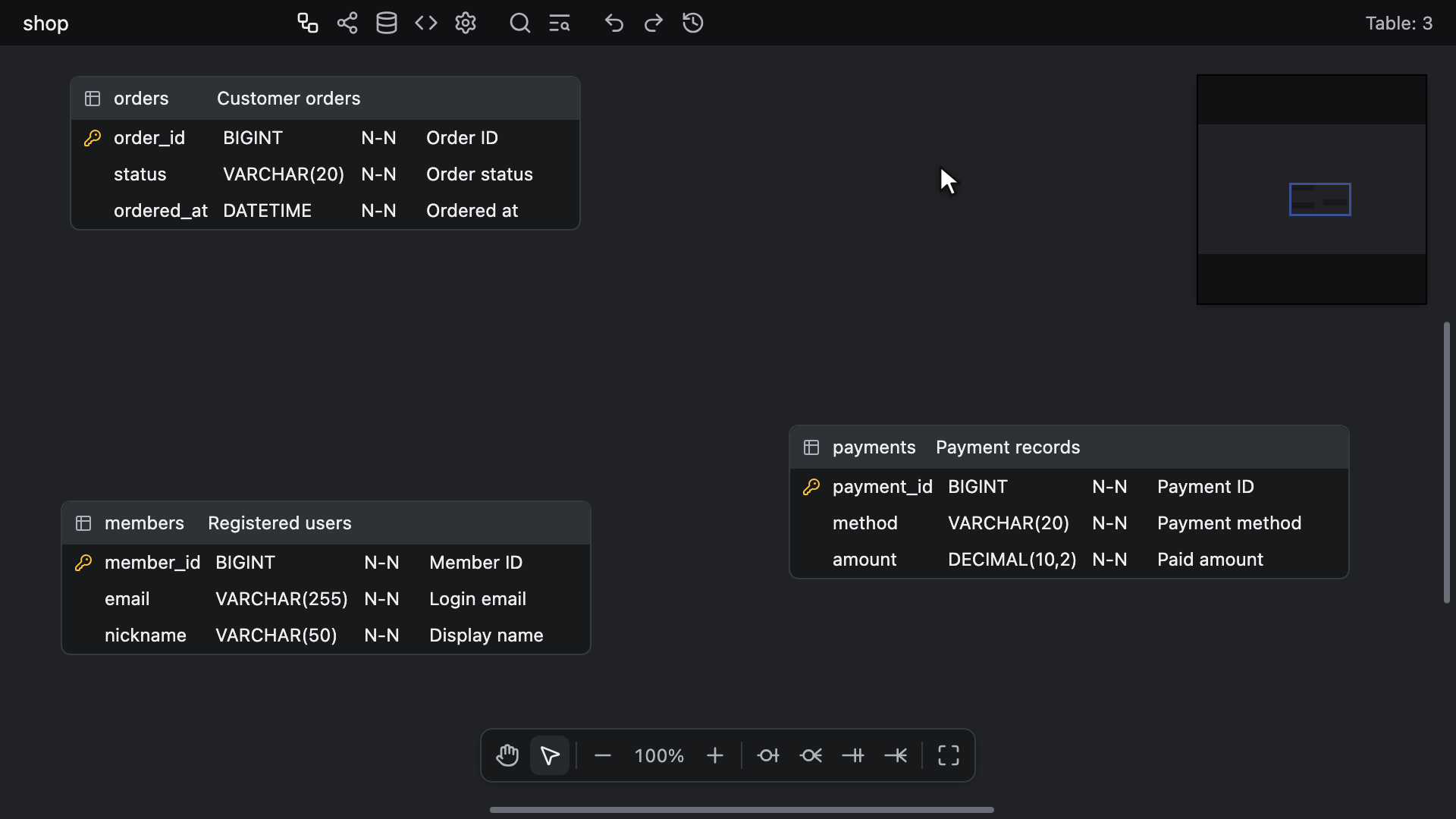

通过右键菜单或快捷键创建关系。每种关系类型都有各自的快捷键：

  • Zero One: Ctrl + Alt + 1 (Windows/Linux) or ⌘ + ⌥ + 1 (Mac)
  • Zero N: Ctrl + Alt + 2 (Windows/Linux) or ⌘ + ⌥ + 2 (Mac)
  • One Only: Ctrl + Alt + 3 (Windows/Linux) or ⌘ + ⌥ + 3 (Mac)
  • One N: Ctrl + Alt + 4 (Windows/Linux) or ⌘ + ⌥ + 4 (Mac)

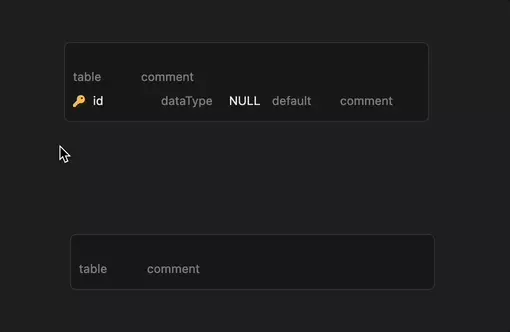

选定某种类型后光标会随之变化。先点击父表，再点击子表。
若父表没有主键，则会为其添加主键，并在子表上创建与之匹配的外键列（名称、数据类型、默认值和注释均相同，并设为 Not Null）。
对同一张表点击两次会绘制自引用关系。
按 Escape 或再次按下相同的快捷键即可取消。

demo-relationship

创建表与备注的副本​

现有的表与备注可以通过复制、粘贴以及按住 Alt 拖动来生成副本，参见表相关功能。
