Rozpoczęcie edycji

Edycja zaczyna się od menu kontekstowego otwieranego kliknięciem prawym przyciskiem myszy.

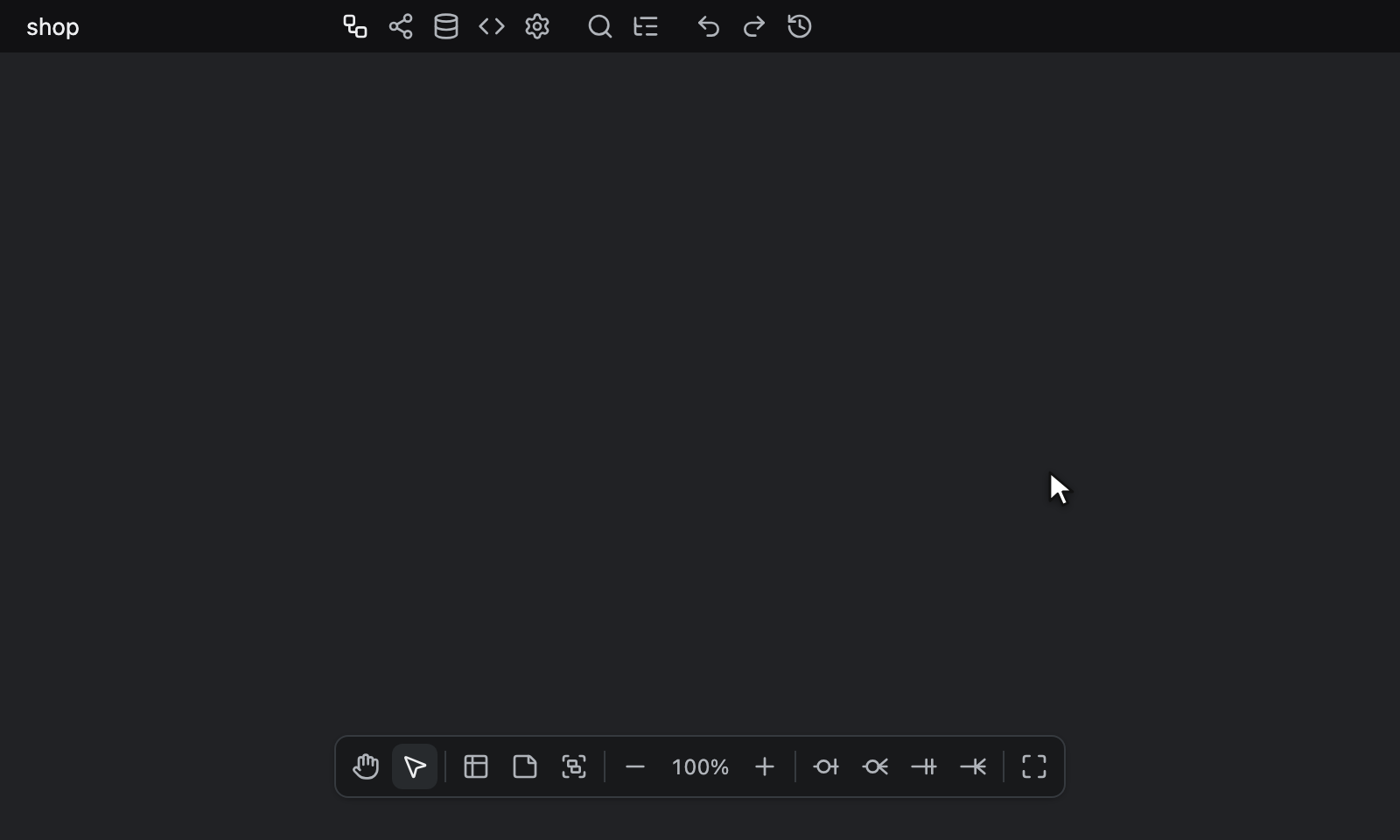

Klikanie kanwy prawym przyciskiem myszy, otwieranie podmenu Relationship, dodawanie tabeli, a następnie jej własne menu

Kliknięcie prawym przyciskiem myszy tabeli, notatki, grupy tabel lub relacji otwiera zamiast tego własne menu danego elementu.
Kliknięcie prawym przyciskiem myszy już zaznaczonej tabeli, notatki lub grupy tabel zachowuje całe zaznaczenie, więc pozycje takie jak Color i Delete selected dotyczą wszystkich zaznaczonych elementów – zobacz sekcję Zaznaczanie wielu elementów.

Ekran powitalny​

W aplikacji internetowej, w Google Drive, w VS Code, w aplikacji Obsidian i w IDE JetBrains pusty diagram otwiera się z ekranem powitalnym nad kanwą ERD. Element <erd-editor> na własnej stronie pokazuje go tylko wtedy, gdy strona włączy go właściwością enableWelcomeScreen.
Diagram uznaje się za pusty, dopóki nie zawiera żadnej tabeli, żadnej widocznej notatki ani żadnej widocznej grupy tabel, więc notatki i grupy ukryte za pomocą Opcji widoku się nie liczą. Ekran znika, gdy tylko w diagramie pojawi się jeden z tych elementów, i wraca za każdym razem, gdy diagram znów staje się pusty, na przykład po usunięciu ostatniej tabeli lub cofnięciu dodania pierwszej.
Nie jest wyświetlany w edytorze tylko do odczytu, w trybie zen, gdy otwarte są Właściwości tabeli, ani wtedy, gdy kanwę zajmuje podgląd różnic, podgląd Automatycznego układu lub podróż w czasie.

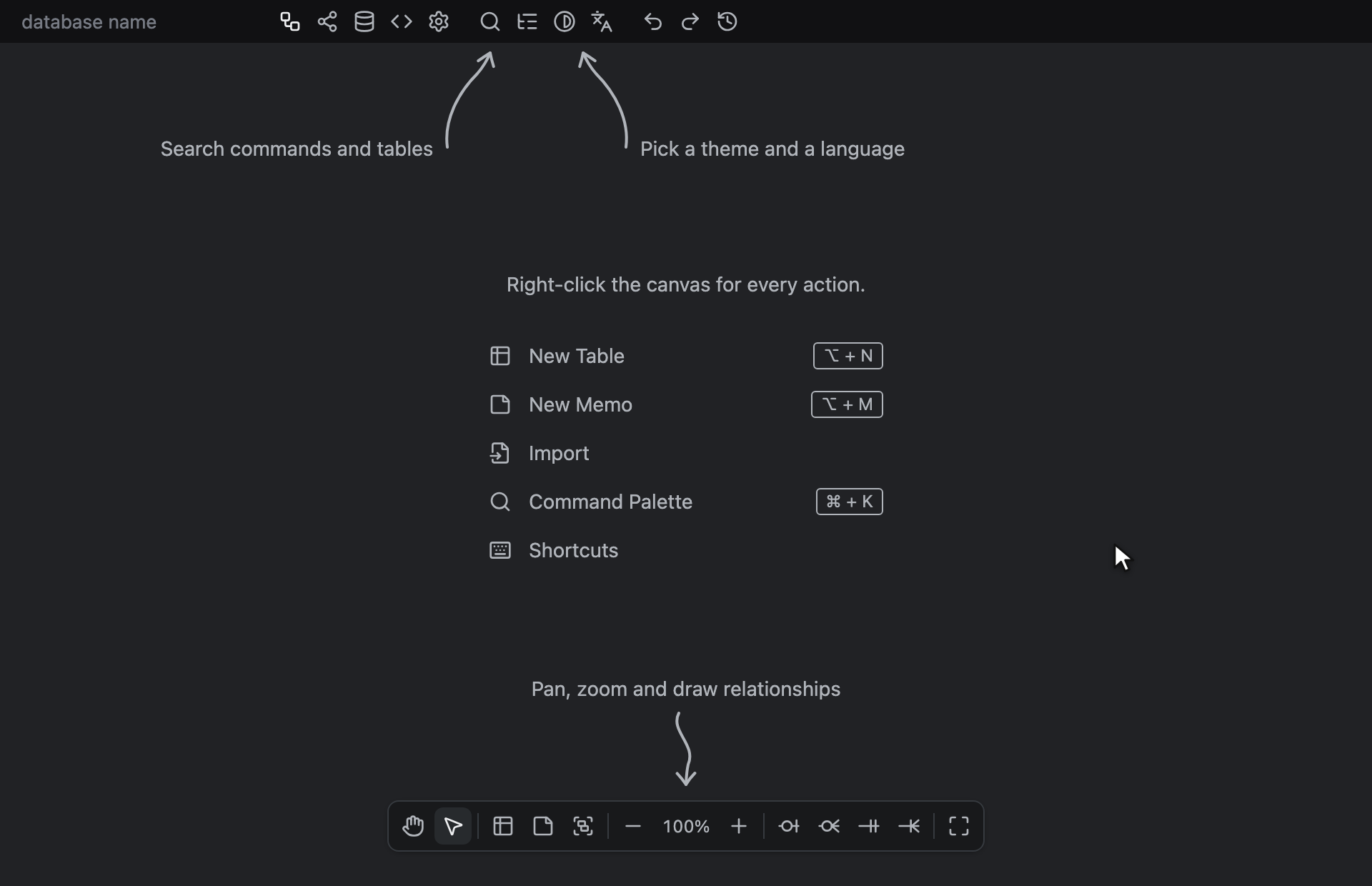

Ekran powitalny na pustym diagramie: otwieranie formatów pozycji Import, powrót klawiszem Esc, dodawanie tabeli przyciskiem New Table, a następnie przywracanie ekranu skrótem ⌘ + Z

Pod nagłówkiem Right-click the canvas for every action. znajduje się menu:

  • New Table dodaje tabelę, tak jak Alt + N.
  • New Memo dodaje notatkę, tak jak Alt + M. Ta pozycja jest pomijana, gdy notatki są ukryte.
  • Import zastępuje menu pozycją Back i formatami json, Schema SQL, GraphQL, DBML i AML. Po wybraniu formatu edytor prosi o plik w tym formacie i wczytuje go w miejsce pustego diagramu – zobacz stronę Importowanie i eksportowanie plików. Pozycja Back lub klawisz Escape przywraca pierwsze menu.
  • Command Palette otwiera Szybkie wyszukiwanie, tak jak Ctrl + K (Windows/Linux) lub ⌘ + K (Mac).
  • Shortcuts otwiera Ustawienia na karcie Shortcuts.

Gdy kanwa jest wystarczająco szeroka, pozycje New Table, New Memo i Command Palette pokazują skrót przypisany obecnie do ich polecenia, także skrót zmieniony przez hosta.
Gdy jedna z pozycji ma fokus klawiatury, klawisze ↑ i ↓ przechodzą cyklicznie przez pozycje, Home i End przeskakują do pierwszej i ostatniej z nich, a Enter lub Space aktywuje pozycję z fokusem. Wszystkie pozostałe skróty nadal działają, więc skrót Alt + N także tutaj dodaje tabelę.
Kliknięcia odbiera tylko menu: naciśnięcie w dowolnym innym miejscu ekranu trafia na kanwę, a kliknięcie kanwy prawym przyciskiem myszy jak zwykle otwiera menu kontekstowe.

Gdy na kanwie jest wystarczająco miejsca, odręcznie narysowane strzałki wskazują:

  • przycisk Search na pasku narzędzi: Search commands and tables
  • przyciski Theme i Display Language: Pick a theme and a language albo Pick a theme lub Pick a language, gdy pasek narzędzi pokazuje tylko jeden z nich – zobacz stronę Język i motyw
  • pasek narzędzi kanwy na dole: Pan, zoom and draw relationships

Gdy Eksplorator jest widoczny, ekran powitalny zakrywa tylko kanwę obok niego.
Strzałka, której przycisk na pasku narzędzi znajduje się nad Eksploratorem, jest pomijana. Strzałka przycisków Theme i Display Language jest pomijana tylko wtedy, gdy oba jej przyciski znajdują się nad Eksploratorem; do tego czasu wskazuje ten, który nadal jest nad kanwą.
Etykieta, dla której brakuje miejsca obok jej strzałki, pojawia się zamiast tego pod strzałką.

Tworzenie tabeli​

Utwórz tabelę za pomocą menu kontekstowego, przycisku New Table na pasku narzędzi kanwy lub skrótu Alt + N.

Tworzenie notatki​

Utwórz notatkę za pomocą menu kontekstowego, przycisku New Memo na pasku narzędzi kanwy lub skrótu Alt + M.
Gdy pozycja View Option → Memos jest wyłączona, notatki są ukryte, pozycja New Memo nie jest nigdzie dostępna, a skrót Alt + M nie dodaje żadnej notatki – zobacz sekcję Opcje widoku tabel.

Notatka to swobodny tekst umieszczony na kanwie. Kliknij wewnątrz notatki i wpisuj tekst; jest on zapisywany razem z dokumentem.
Klawisz Escape zamyka edytor notatki, zachowując wpisany tekst i pozostawiając notatkę zaznaczoną, a drugie naciśnięcie klawisza Escape anuluje zaznaczenie.
Przeciągnij krawędź notatki, aby zmienić jej rozmiar. Przycisk x w nagłówku, widoczny, gdy wskaźnik znajduje się nad notatką, usuwa ją.
Kliknięcie notatki prawym przyciskiem myszy otwiera jej menu, a nie edytor: pozycje Color, Remove color, gdy któryś z zaznaczonych elementów ma kolor, oraz Delete, która brzmi Delete selected, gdy notatka jest jednym z co najmniej dwóch zaznaczonych elementów. Zaznaczoną notatkę usuwają też te same klawisze, które usuwają tabele – zobacz sekcję Usuwanie tabel i notatek.

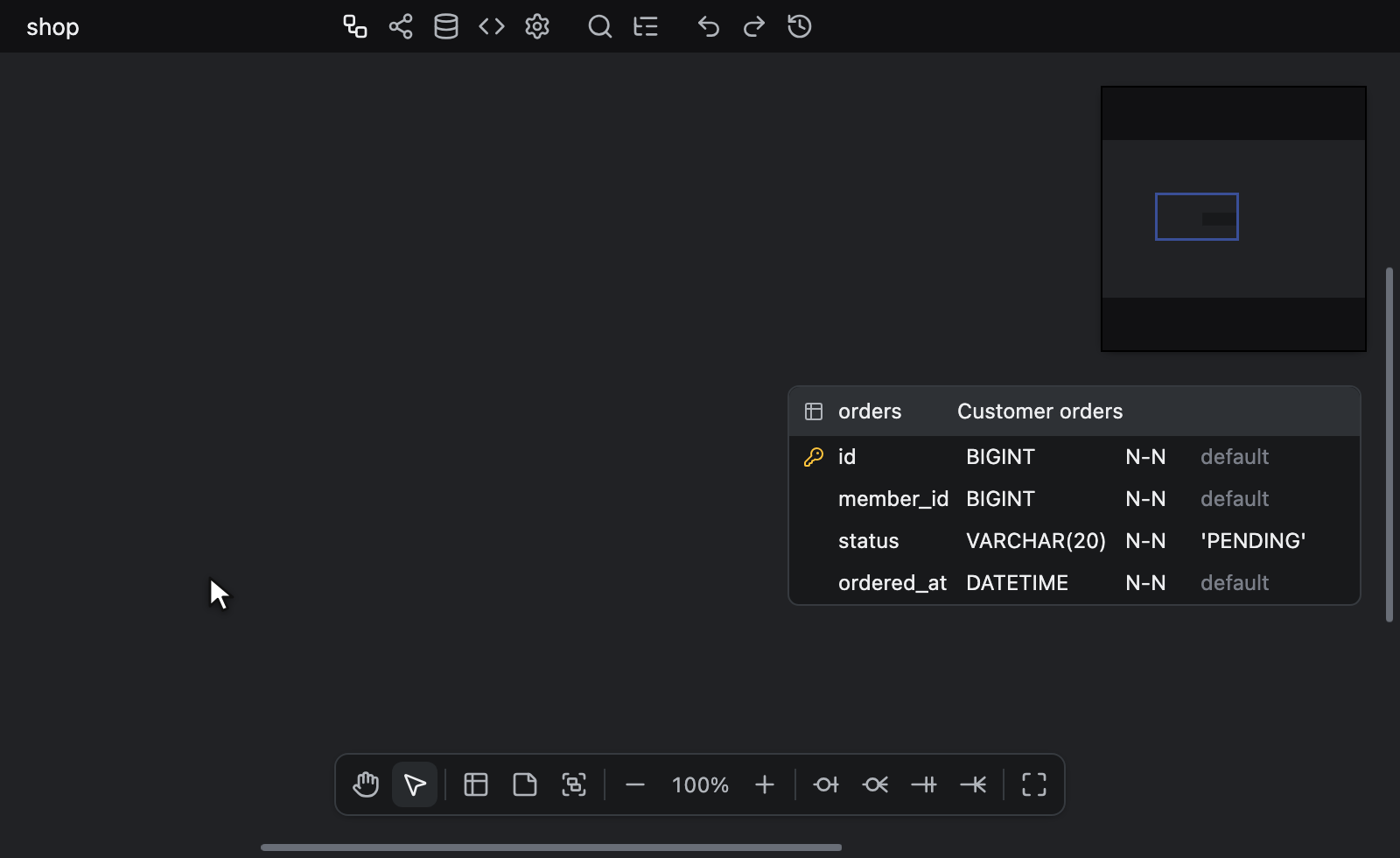

Dodawanie notatki skrótem Alt + M, wpisywanie tekstu i przeciąganie jej krawędzi w celu zmiany rozmiaru

Tworzenie grupy tabel​

Grupa tabel to ramka zawierająca tabele, której możesz nadać nazwę i kolor. Utwórz ją na jeden z dwóch sposobów:

  • Wybierz New Table Group w menu kontekstowym lub w Szybkim wyszukiwaniu, kliknij przycisk New Table Group na pasku narzędzi kanwy albo naciśnij Alt + G (Windows/Linux) lub ⌥ + G (Mac), a następnie przeciągnij po kanwie, aby narysować ramkę. Każda tabela, której środek leży wewnątrz ramki, dołącza do nowej grupy, chyba że należy już do innej grupy – zobacz sekcję Rysowanie grupy.
  • Zaznacz tabele i wybierz Group selected tables w menu kontekstowym tabeli lub Group Selected Tables w Szybkim wyszukiwaniu albo naciśnij T, a potem G – zobacz sekcję Grupowanie zaznaczonych tabel.

Nazywanie, kolorowanie, przenoszenie, zmianę rozmiaru i pozostałe operacje opisano na stronie Grupy tabel.

Tworzenie relacji​

Rozpocznij tworzenie relacji za pomocą menu kontekstowego, paska narzędzi kanwy na dole kanwy lub skrótu klawiaturowego. Każdy typ relacji ma własny skrót:

  • Zero One: Ctrl + Alt + 1 (Windows/Linux) lub ⌘ + ⌥ + 1 (Mac)
  • Zero N: Ctrl + Alt + 2 (Windows/Linux) lub ⌘ + ⌥ + 2 (Mac)
  • One Only: Ctrl + Alt + 3 (Windows/Linux) lub ⌘ + ⌥ + 3 (Mac)
  • One N: Ctrl + Alt + 4 (Windows/Linux) lub ⌘ + ⌥ + 4 (Mac)

Po wybraniu typu kursor zmienia wygląd. Kliknij najpierw tabelę nadrzędną, a potem tabelę podrzędną.
Tabela nadrzędna otrzymuje klucz podstawowy, jeśli go nie ma, a dla każdej kolumny klucza podstawowego tabeli nadrzędnej tabela podrzędna otrzymuje kolumnę klucza obcego z flagą Not Null i z tym samym typem danych, wartością domyślną i komentarzem.
Wyjątkiem jest klucz typu serial: jego klucz obcy przyjmuje typ całkowity przechowywany przez typ serial, na przykład integer dla serial4 – zobacz sekcję Relacje identyfikujące.
Każda kolumna klucza obcego otrzymuje nazwę od swojego klucza: jednowyrazowa nazwa, taka jak id, otrzymuje na początku nazwę tabeli nadrzędnej (user_id), nazwa wielowyrazowa, taka jak member_id, pozostaje bez zmian, a nazwa, którą tabela podrzędna już ma, otrzymuje numer (user_id_2) – zobacz sekcję Nazwy kolumn kluczy obcych.
Dwa kliknięcia tej samej tabeli rysują relację zwrotną.
Nowa relacja ma na początku obie akcje, On Delete i On Update, ustawione na Not set; zmień je w menu kontekstowym relacji – zobacz sekcję ON DELETE i ON UPDATE.
Aby anulować rysowanie, naciśnij klawisz Escape lub ponownie ten sam skrót. Anulowanie pozostawia zaznaczenie bez zmian, a kolejne naciśnięcie klawisza Escape je anuluje.

Po wybraniu tabeli nadrzędnej najechanie wskaźnikiem na tabelę, na której relacja może się zakończyć, obrysowuje ją i wyświetla obok niej dwa przyciski:

  • Create new columns (+) rysuje relację z nowymi kolumnami kluczy obcych, tak jak kliknięcie tabeli.
  • Map to existing columns (ikona łącza) kończy rysowanie i otwiera okno dialogowe Mapuj kolumny dla obu tabel, aby relacja mogła korzystać z kolumn, które tabela podrzędna już ma. Nic nie jest zapisywane, dopóki nie naciśniesz przycisku Map.

Tabela nadrzędna również pokazuje te przyciski, gdy wskaźnik przesunie się nieco od miejsca kliknięcia, więc relację zwrotną także można zmapować na istniejące kolumny.
Palcem nie można najechać na tabelę, więc podczas rysowania palcem przyciski nigdy się nie pojawiają, a dotknięcie tabeli podrzędnej od razu rysuje relację; pióro pokazuje je tak samo jak mysz.
Jeśli w chwili dotarcia do tabeli podrzędnej tabela nadrzędna nie ma już klucza podstawowego, na przykład w wyniku cofnięcia lub zmiany wprowadzonej przez współpracownika, przycisk Create new columns jest przyciemniony i ma podpowiedź <parent> has no primary key to copy, a kliknięcie tabeli podrzędnej kończy rysowanie, niczego nie rysując.

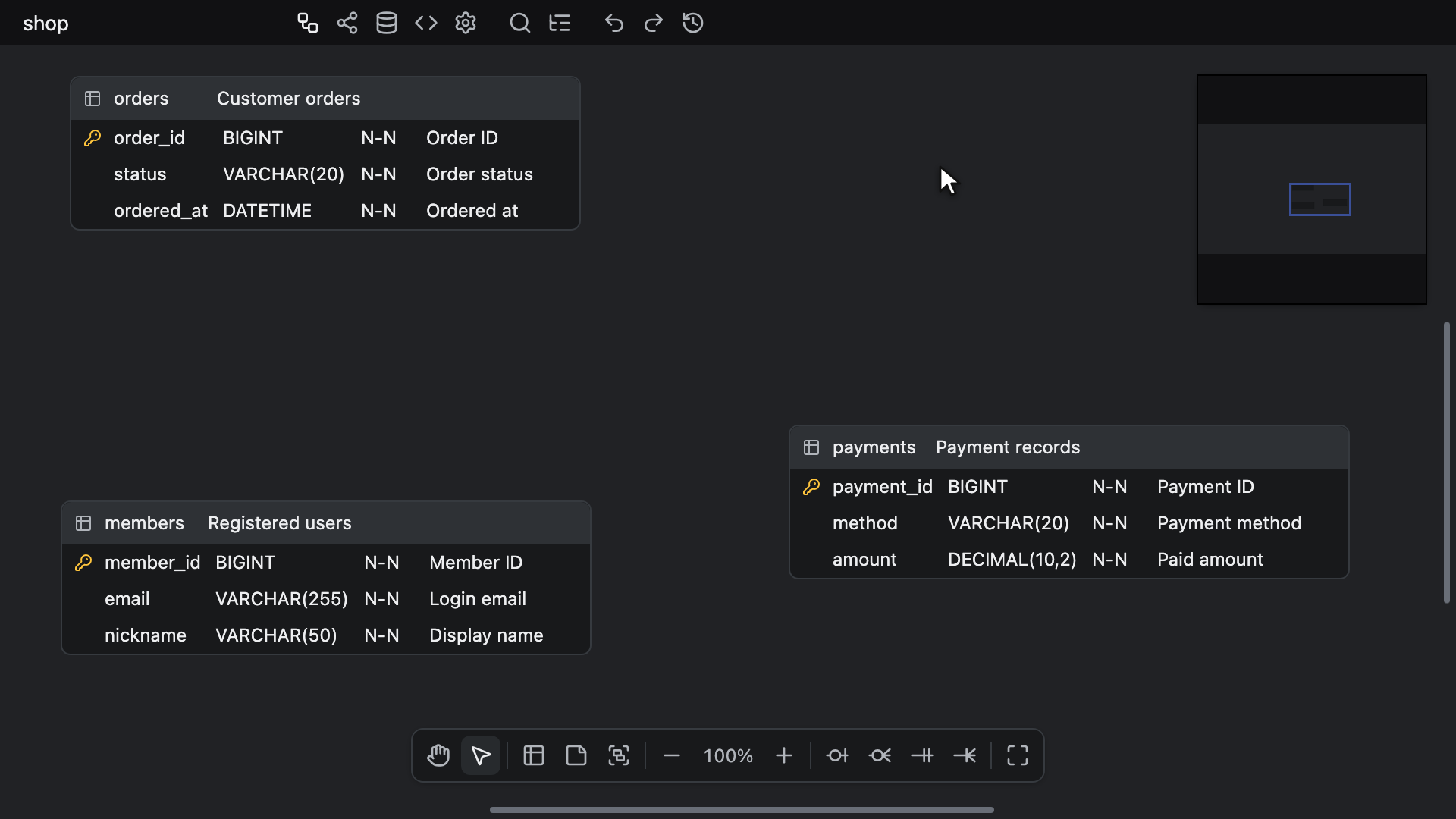

Rysowanie relacji One N skrótem ⌘ + ⌥ + 4, a następnie relacji Zero N z paska narzędzi kanwy, z obrysowaną tabelą podrzędną i jej przyciskami Map to existing columns i Create new columns

Duplikowanie tabel i notatek​

Istniejące tabele i notatki można duplikować przez kopiowanie i wklejanie oraz przeciąganie z wciśniętym klawiszem Alt – zobacz stronę Operacje na tabelach.
