Começar a editar

A edição começa pelo menu de contexto, que se abre com um clique com o botão direito.

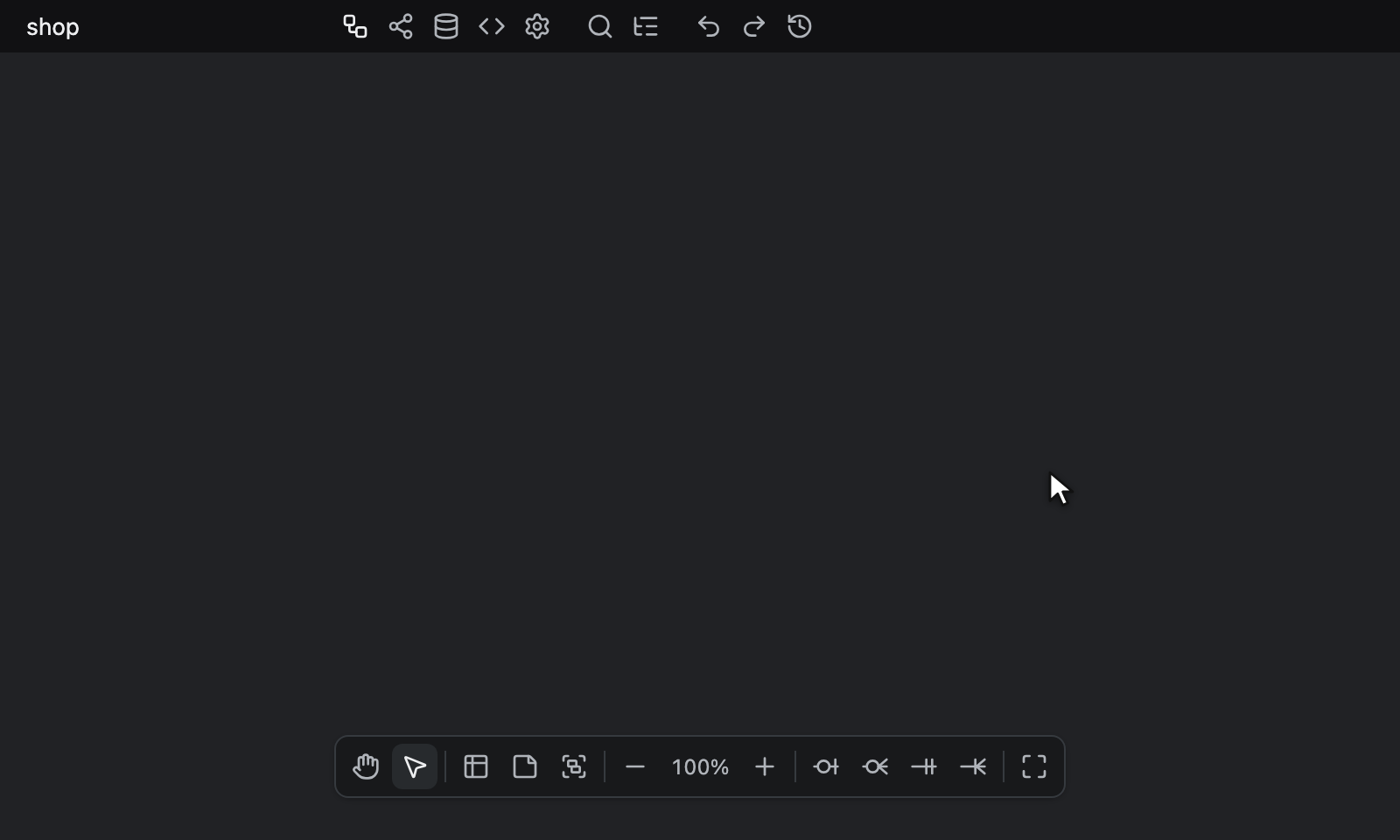

Clique com o botão direito no canvas, abertura do submenu Relationship, adição de uma tabela e, depois, abertura do menu dela

Clicar com o botão direito em uma tabela, uma nota, um grupo de tabelas ou um relacionamento abre, em vez disso, o menu próprio desse item.
Um clique com o botão direito em uma tabela, nota ou grupo de tabelas que já está selecionado mantém a seleção inteira, então itens como Color e Delete selected atuam sobre toda ela — consulte Seleção múltipla.

Tela de boas-vindas​

No aplicativo web, no Google Drive, no VS Code, no Obsidian e em uma IDE da JetBrains, um diagrama vazio se abre em uma tela de boas-vindas sobre o canvas ERD. Um <erd-editor> na sua própria página só a mostra quando a página a ativa com enableWelcomeScreen.
Um diagrama conta como vazio enquanto não contém nenhuma tabela, nenhuma nota visível e nenhum grupo de tabelas visível, então notas e grupos ocultos pelo menu Opções de exibição não contam. A tela some assim que o diagrama passa a conter um deles e volta sempre que o diagrama fica vazio de novo, por exemplo depois que você exclui a última tabela ou desfaz a adição da primeira.
Ela não é mostrada em um editor somente leitura, no modo zen, enquanto o painel Propriedades da tabela está aberto nem enquanto o visualizador de diferenças, a pré-visualização do layout automático ou a viagem no tempo ocupa o canvas.

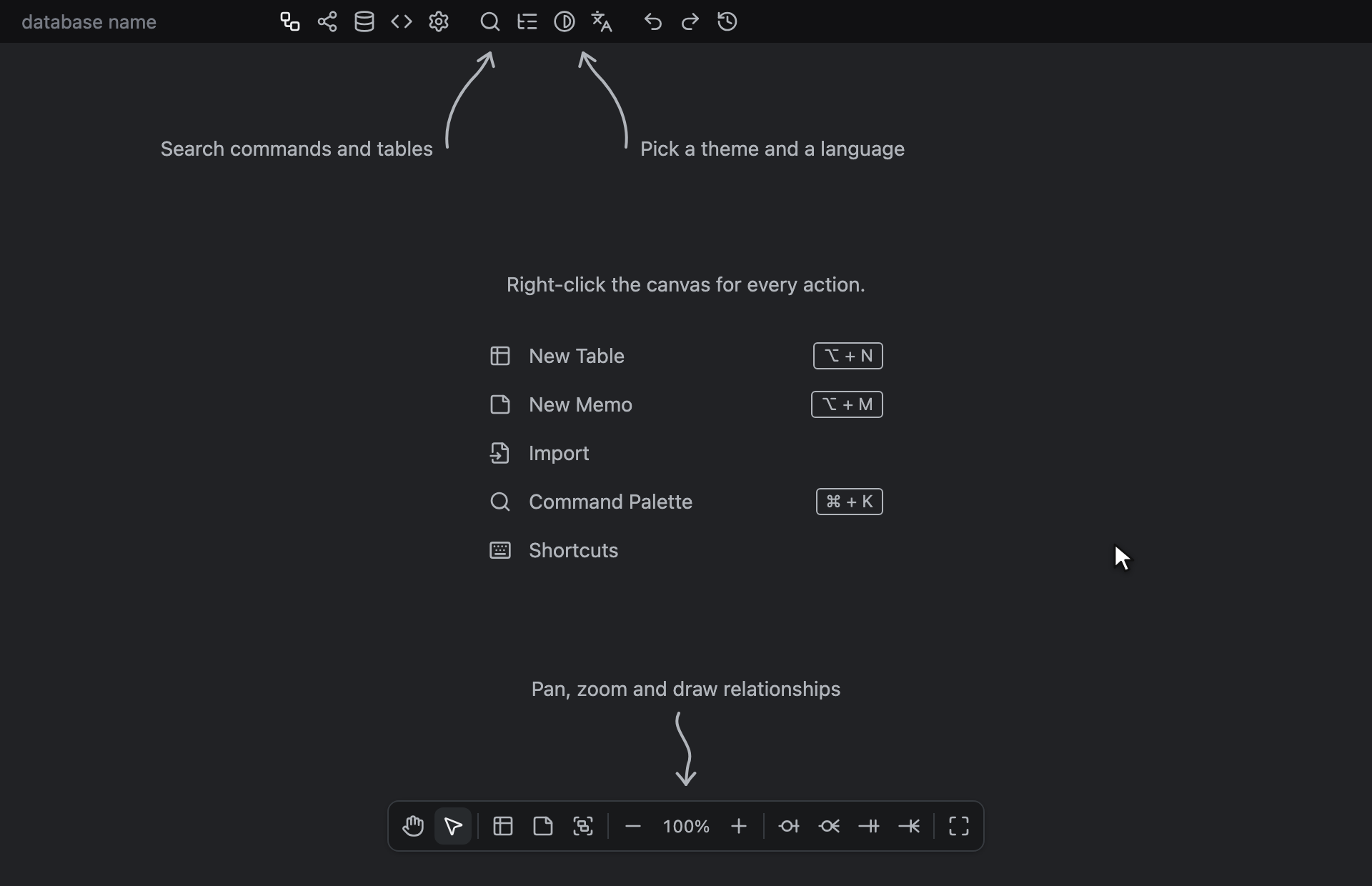

A tela de boas-vindas em um diagrama vazio: abertura dos formatos de Import, retorno com Esc, adição de uma tabela com New Table e, depois, retorno da tela com ⌘ + Z

Abaixo do título Right-click the canvas for every action. há um menu:

  • New Table adiciona uma tabela, como faz Alt + N.
  • New Memo adiciona uma nota, como faz Alt + M. Esse item é omitido enquanto as notas estão ocultas.
  • Import troca o menu por Back e pelos formatos json, Schema SQL, GraphQL, DBML e AML. Escolher um formato pede um arquivo desse formato e o carrega no lugar do diagrama vazio — consulte Importar ou exportar arquivos. Back, ou Escape, volta ao primeiro menu.
  • Command Palette abre a pesquisa rápida, como faz Ctrl + K (Windows/Linux) ou ⌘ + K (Mac).
  • Shortcuts abre as Configurações na aba Shortcuts.

Onde o canvas é largo o bastante, New Table, New Memo e Command Palette mostram a tecla atualmente vinculada ao respectivo comando, inclusive uma que um host tenha reatribuído.
Quando um item tem o foco do teclado, ↑ e ↓ percorrem os itens de forma circular, Home e End saltam para o primeiro e o último e Enter ou Space pressiona o item em foco. Todos os outros atalhos continuam funcionando, então Alt + N também adiciona uma tabela a partir dali.
Só o menu recebe cliques: um pressionamento em qualquer outro ponto da tela chega ao canvas, e clicar com o botão direito no canvas abre o menu de contexto como de costume.

Onde o canvas tem espaço, setas desenhadas à mão apontam para:

  • o botão Search da barra de ferramentas: Search commands and tables
  • os botões Theme e Display Language: Pick a theme and a language, ou Pick a theme ou Pick a language quando a barra de ferramentas mostra só um deles — consulte Idioma e tema
  • a barra de ferramentas do canvas na parte inferior: Pan, zoom and draw relationships

Enquanto o explorador está visível, a tela de boas-vindas cobre só o canvas ao lado dele.
Uma seta cujo botão da barra de ferramentas fica acima do explorador é omitida. A seta de Theme e Display Language só é omitida quando os dois botões dela ficam acima do explorador; até lá, ela aponta para aquele que ainda está sobre o canvas.
Um rótulo sem espaço ao lado da sua seta fica, em vez disso, logo abaixo da seta.

Criação de tabelas​

Crie uma tabela pelo menu de contexto, com o botão New Table da barra de ferramentas do canvas ou com o atalho Alt + N.

Criação de notas​

Crie uma nota pelo menu de contexto, com o botão New Memo da barra de ferramentas do canvas ou com o atalho Alt + M.
Enquanto View Option → Memos está desativado, as notas ficam ocultas, nada oferece New Memo e Alt + M não adiciona nenhuma — consulte Opções de exibição da tabela.

Uma nota é uma anotação de texto livre no canvas. Clique no corpo dela e digite; o texto é salvo com o documento.
Escape fecha o editor da nota, mantendo o que você digitou e deixando a nota selecionada, e um segundo Escape limpa a seleção.
Arraste a borda da nota para redimensioná-la. O x no cabeçalho dela, mostrado enquanto o ponteiro está sobre a nota, a exclui.
Clicar com o botão direito em uma nota abre o menu dela, e não o editor: Color, Remove color enquanto um item selecionado tem cor e Delete, que passa a ser Delete selected enquanto a nota é um de dois ou mais itens selecionados. Uma nota selecionada também é excluída com as teclas que excluem tabelas — consulte Exclusão de tabelas e notas.

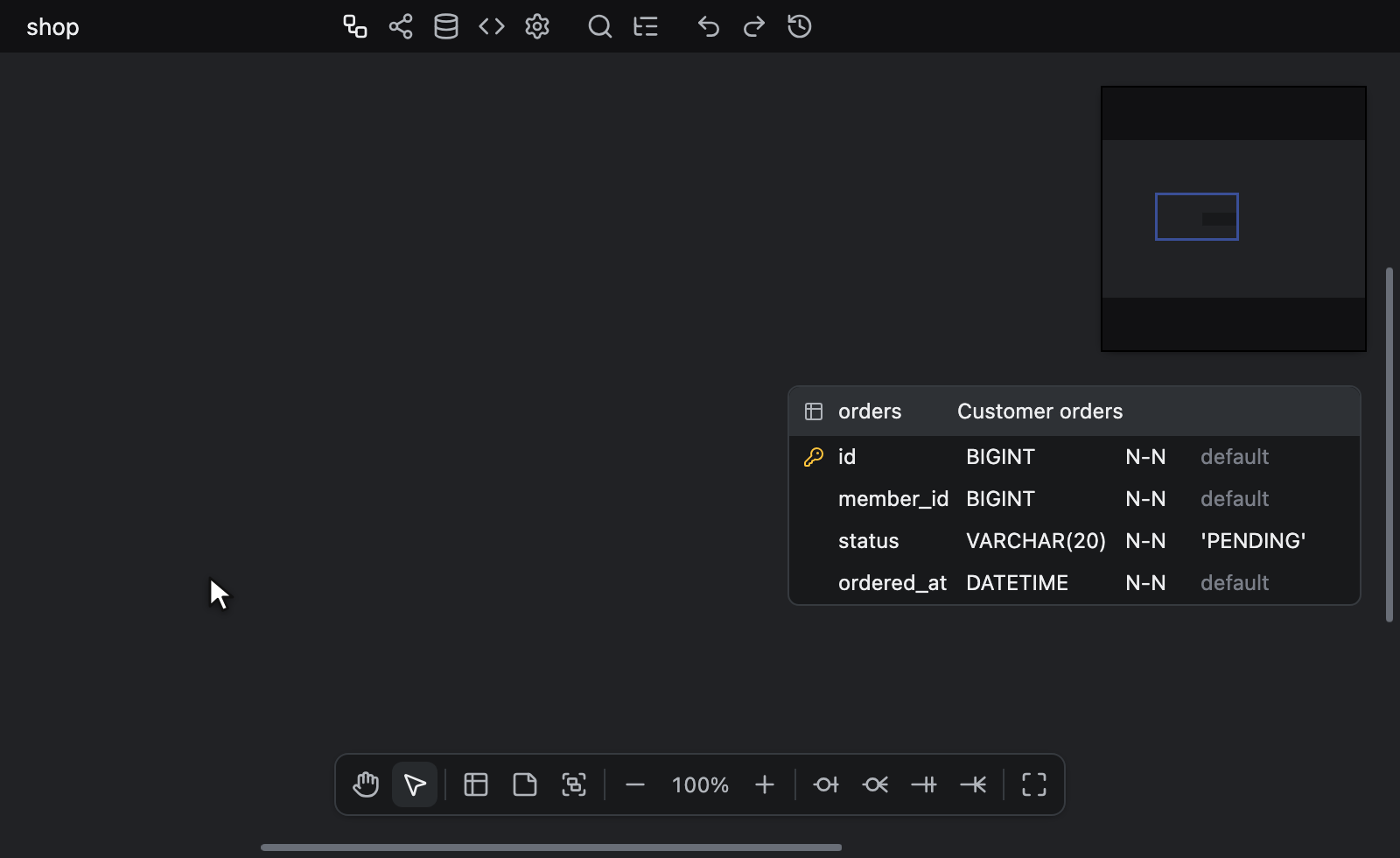

Adição de uma nota com Alt + M, digitação de um texto e arrasto da borda para redimensioná-la

Criação de grupos de tabelas​

Um grupo de tabelas é uma caixa que contém tabelas, e é possível dar a ele um nome e uma cor. Crie um grupo de uma destas duas maneiras:

  • Escolha New Table Group no menu de contexto ou na pesquisa rápida, clique no botão New Table Group da barra de ferramentas do canvas ou pressione Alt + G (Windows/Linux) ou ⌥ + G (Mac) e, depois, arraste uma caixa sobre o canvas. Cada tabela cujo centro fica dentro da caixa entra no novo grupo, a menos que já esteja em outro grupo — consulte Desenhar um grupo.
  • Selecione tabelas e escolha Group selected tables no menu de contexto de uma tabela ou Group Selected Tables na pesquisa rápida, ou pressione T e depois G — consulte Agrupar tabelas selecionadas.

Nomear, colorir, mover, redimensionar e o restante são abordados em Grupos de tabelas.

Criação de relacionamentos​

Inicie um relacionamento pelo menu de contexto, pela barra de ferramentas do canvas na parte inferior do canvas ou com um atalho. Cada tipo de relacionamento tem o seu:

  • Zero One: Ctrl + Alt + 1 (Windows/Linux) ou ⌘ + ⌥ + 1 (Mac)
  • Zero N: Ctrl + Alt + 2 (Windows/Linux) ou ⌘ + ⌥ + 2 (Mac)
  • One Only: Ctrl + Alt + 3 (Windows/Linux) ou ⌘ + ⌥ + 3 (Mac)
  • One N: Ctrl + Alt + 4 (Windows/Linux) ou ⌘ + ⌥ + 4 (Mac)

Assim que um tipo é preparado, o cursor muda. Clique primeiro na tabela pai e depois na tabela filha.
A tabela pai recebe uma chave primária se não tiver uma e, para cada coluna de chave primária da tabela pai, a tabela filha recebe uma coluna de chave estrangeira Not Null com o mesmo tipo de dados, valor padrão e comentário.
Uma chave serial é a exceção: sua chave estrangeira recebe o tipo inteiro que o serial armazena, como integer para serial4 — consulte Relacionamentos identificadores.
Cada coluna de chave estrangeira é nomeada a partir da sua chave: um nome de uma só palavra, como id, ganha na frente o nome da tabela pai (user_id), um nome de várias palavras, como member_id, é mantido e um nome que a tabela filha já tem é numerado (user_id_2) — consulte Nomes das colunas de chave estrangeira.
Clicar na mesma tabela nas duas vezes desenha um relacionamento autorreferenciado.
Um relacionamento novo começa com On Delete e On Update ambos definidos como Not set; altere-os pelo menu de contexto dele — consulte ON DELETE e ON UPDATE.
Pressione Escape, ou pressione o mesmo atalho de novo, para cancelar. Cancelar deixa a seleção como está, e o Escape seguinte a limpa.

Depois que a tabela pai é escolhida, apontar para uma tabela em que o relacionamento pode terminar contorna essa tabela e mostra dois botões ao lado dela:

  • Create new columns (+) desenha o relacionamento com novas colunas de chave estrangeira, como faz um clique na tabela.
  • Map to existing columns (um ícone de link) encerra o desenho e abre a caixa de diálogo Mapear colunas para as duas tabelas, de modo que o relacionamento possa usar colunas que a tabela filha já tem. Nada é gravado até você pressionar Map.

A tabela pai também mostra os botões depois que o ponteiro se afasta um pouco do ponto em que você clicou nela, então um relacionamento autorreferenciado também pode ser mapeado para colunas existentes.
Um dedo não tem como passar o ponteiro sobre nada, então, ao desenhar com o dedo, os botões nunca aparecem e tocar na tabela filha desenha o relacionamento de imediato; uma caneta os mostra como faz um mouse.
Se a tabela pai tiver perdido a chave primária quando você chegar à tabela filha, por exemplo por causa de um desfazer ou da edição de um colaborador, Create new columns fica esmaecido com a dica de ferramenta <parent> has no primary key to copy, e clicar na tabela filha encerra o desenho sem desenhar nada.

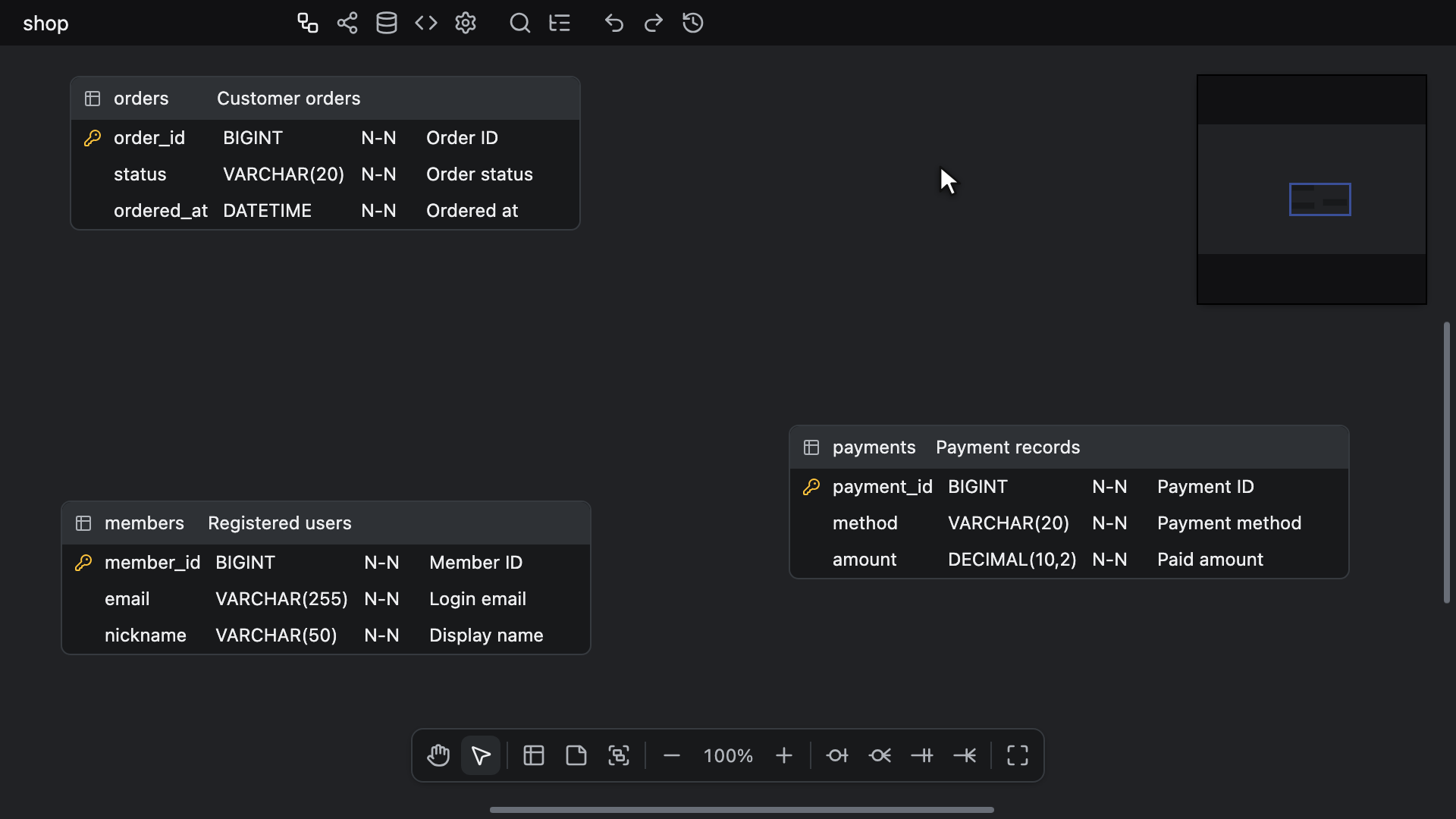

Desenho de um relacionamento One N com ⌘ + ⌥ + 4 e, depois, de um Zero N pela barra de ferramentas do canvas, com a tabela filha contornada e seus botões Map to existing columns e Create new columns

Duplicar tabelas e notas​

Tabelas e notas existentes podem ser copiadas, coladas e arrastadas com Alt para criar duplicatas — consulte Funções relacionadas a tabelas.
