Erlazioak editatzea

Erlazioak oihalaren laster-menutik, oihaleko tresna-barratik, Bilaketa azkarra erabiliz edo lasterbide batekin marrazten dira. Ikus Editatzen hastea.
Orri honetan azaltzen da erlazio bat sortuta dagoenean zer egin daitekeen harekin, Mapatu zutabeak elkarrizketa-koadroak nola amaitzen duen erlazio bat taula umeak lehendik dituen zutabeetan, eta nola ematen zaien izena erlazioak gehitzen dituen gako arrotzen zutabeei.

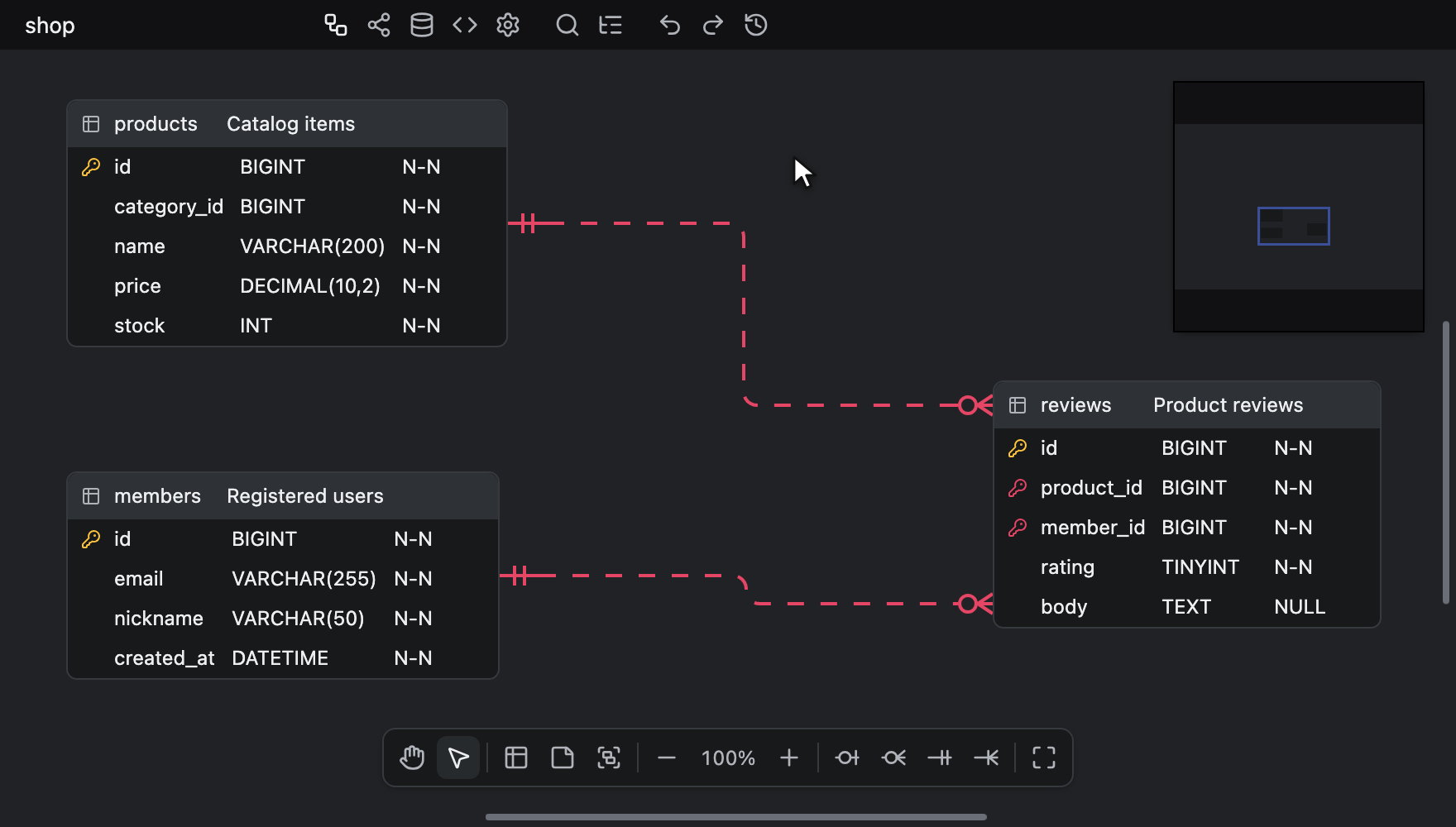

Ezabatzea

Erlazioaren laster-menutik ezaba daiteke.

Ez dago horretarako lasterbiderik, erlazio bat ez baita taula bat edo ohar bat bezala hautatzen: hautatutakoa kentzen duten Delete eta Backspace teklek ez dute inoiz erlazio bat bakarrik kentzen. Ikus Taulak eta oharrak ezabatzea.
Erlazioak lotzen dutenarekin batera ere kentzen dira: taula bat ezabatzeak hura ukitzen duten erlazio guztiak kentzen ditu, eta zutabe bat ezabatzeak hura erabiltzen duten erlazio guztiak kentzen ditu.

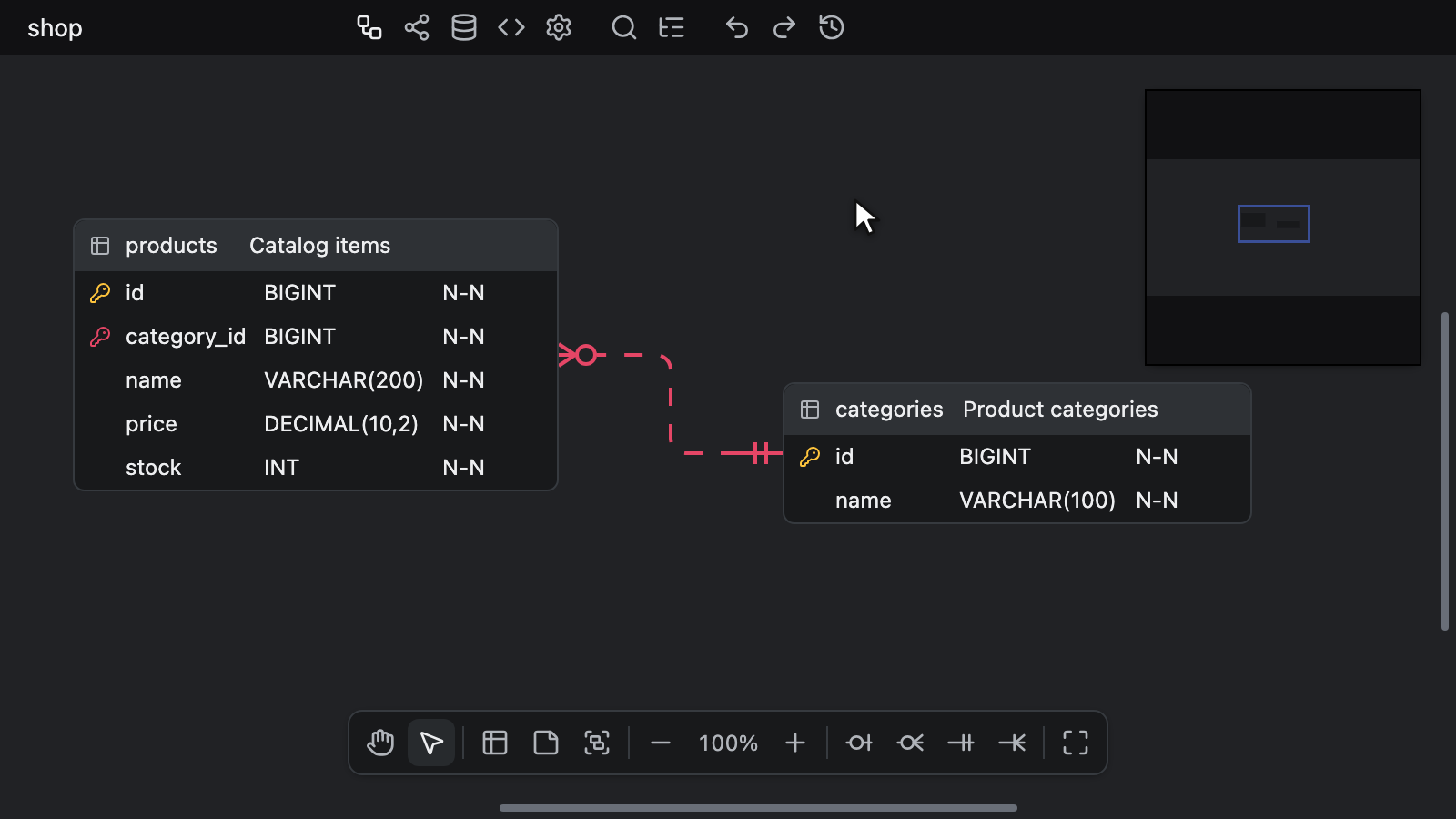

Mota aldatzea

Erlazioaren laster-menuko Relationship Type aukeraren bidez alda daiteke.
Lau mota eskaintzen dira, eta unekoak egiaztapen-marka bat du:

• Zero One
• Zero N
• One Only
• One N

Erlazio bat hasteko erabiltzen diren lau mota berberak dira, bakoitza bere lasterbidearekin. Ikus Editatzen hastea.

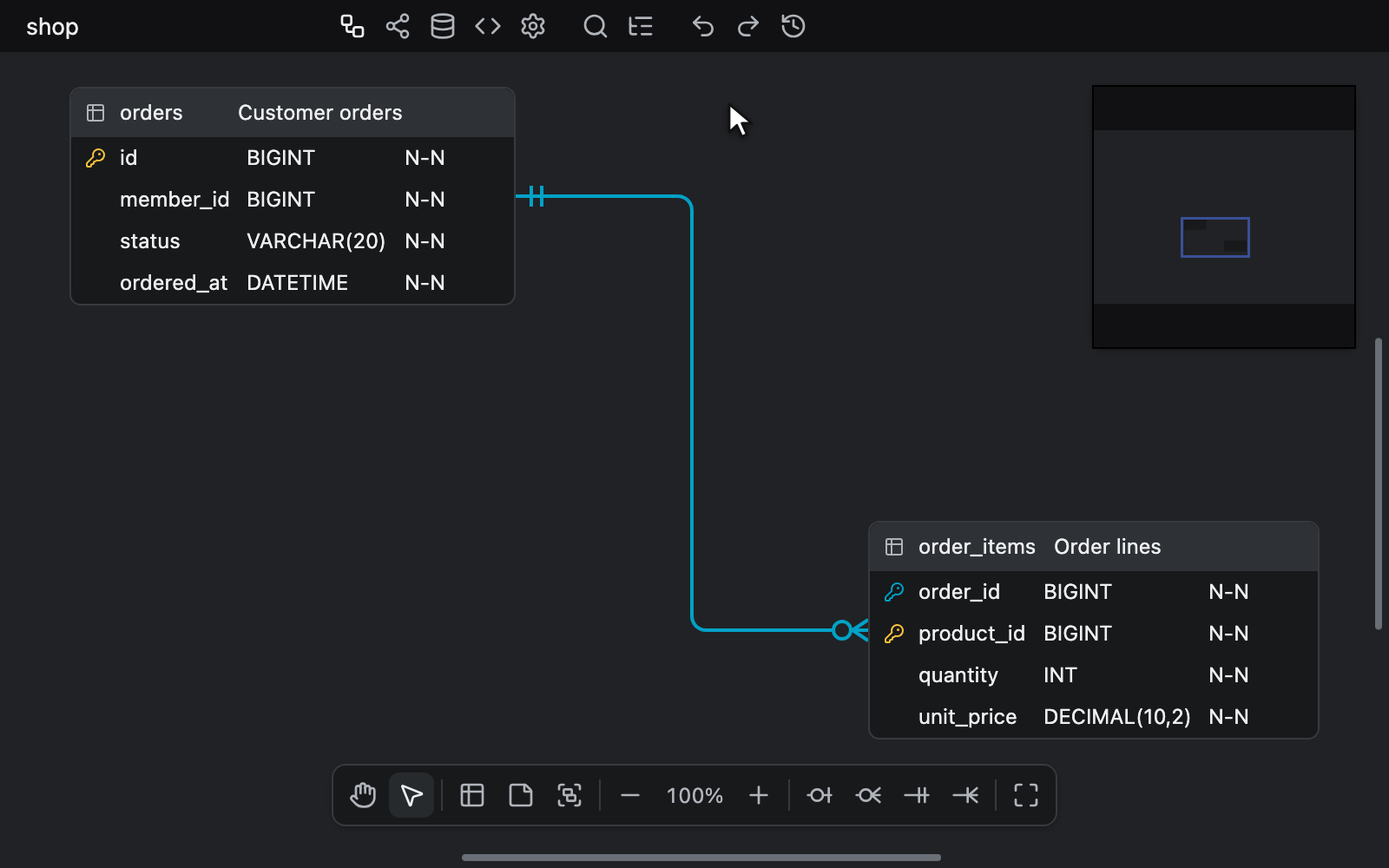

ON DELETE eta ON UPDATE

Erlazioaren laster-menuko On Delete eta On Update aukeren bidez ezartzen dira; Relationship Type eta Map Columns aukeren artean daude.
Bakoitzak sei aukera berberak eskaintzen ditu, eta unekoak egiaztapen-marka bat du:

• Not set
• NO ACTION
• CASCADE
• SET NULL
• SET DEFAULT
• RESTRICT

Not set aukerak ez du klausularik idazten; beraz, datu-basearen beraren balio lehenetsia aplikatzen da. Erlazio berri bat, marraztua edo Mapatu zutabeak elkarrizketa-koadroan sortua, biak Not set balioan dituela hasten da, eta geroago Not set aukeratzeak ekintza bat kentzen du.
Biak independenteak dira: bat aldatzeak bestea dagoen bezala uzten du.
Konektoreak ezarritakoa erakusten du. Ikus Konektore bat irakurtzea.
Bere taulekin batera kopiatu eta itsatsi edo bikoiztu den erlazio batek bi ekintzak gordetzen ditu, eta SQL eskema, DBML edo AML inportatzean fitxategiak adierazten dituen ekintzak ekartzen dira. Ikus Fitxategiak inportatzea edo esportatzea.

Ekintza guztiak aukera daitezke, datu-basea edozein dela ere.
Hautatutako datu-baseak bere SQL eskematik kanpo uzten duen ekintza batek tonu apaleko azalpen bat du ondoan, adibidez not in MySQL. Not set aukerak ez du inoiz azalpenik, eta datu-basea aldatzean azalpenak eguneratu egiten dira.
Azalpena duen ekintza erlazioan gordeta geratzen da hala ere: konektoreak erakusten du, eta JSON, DBML eta AML formatuek gordetzen dute, baina datu-base horren SQL eskemak klausula kanpo uzten du; beraz, datu-basearen balio lehenetsia aplikatzen da.

SQL eskema fitxak ekintza hauek idazten ditu eta gainerakoak kanpo uzten ditu:

Datu-basea	ON DELETE	ON UPDATE
Databricks	NO ACTION	NO ACTION
MSSQL	NO ACTION, CASCADE, SET NULL, SET DEFAULT	NO ACTION, CASCADE, SET NULL, SET DEFAULT
MariaDB	NO ACTION, CASCADE, SET NULL, RESTRICT	NO ACTION, CASCADE, SET NULL, RESTRICT
MySQL	NO ACTION, CASCADE, SET NULL, RESTRICT	NO ACTION, CASCADE, SET NULL, RESTRICT
Oracle	CASCADE, SET NULL	bat ere ez
PostgreSQL	bostak	bostak
Snowflake	NO ACTION	NO ACTION
SQLite	bostak	bostak

Snowflake datu-basearen SQL eskemak, gainera, kanpo uzten duen ekintza bakoitza aipatzen duen iruzkin bat idazten du. Ikus Erreferentzia-ekintzak.

Kode-sortzailearen ORM helburuek zer ekintza idazten dituzten helburuaren eta hautatutako datu-basearen araberakoa da. Ikus Kode-sortzailea.

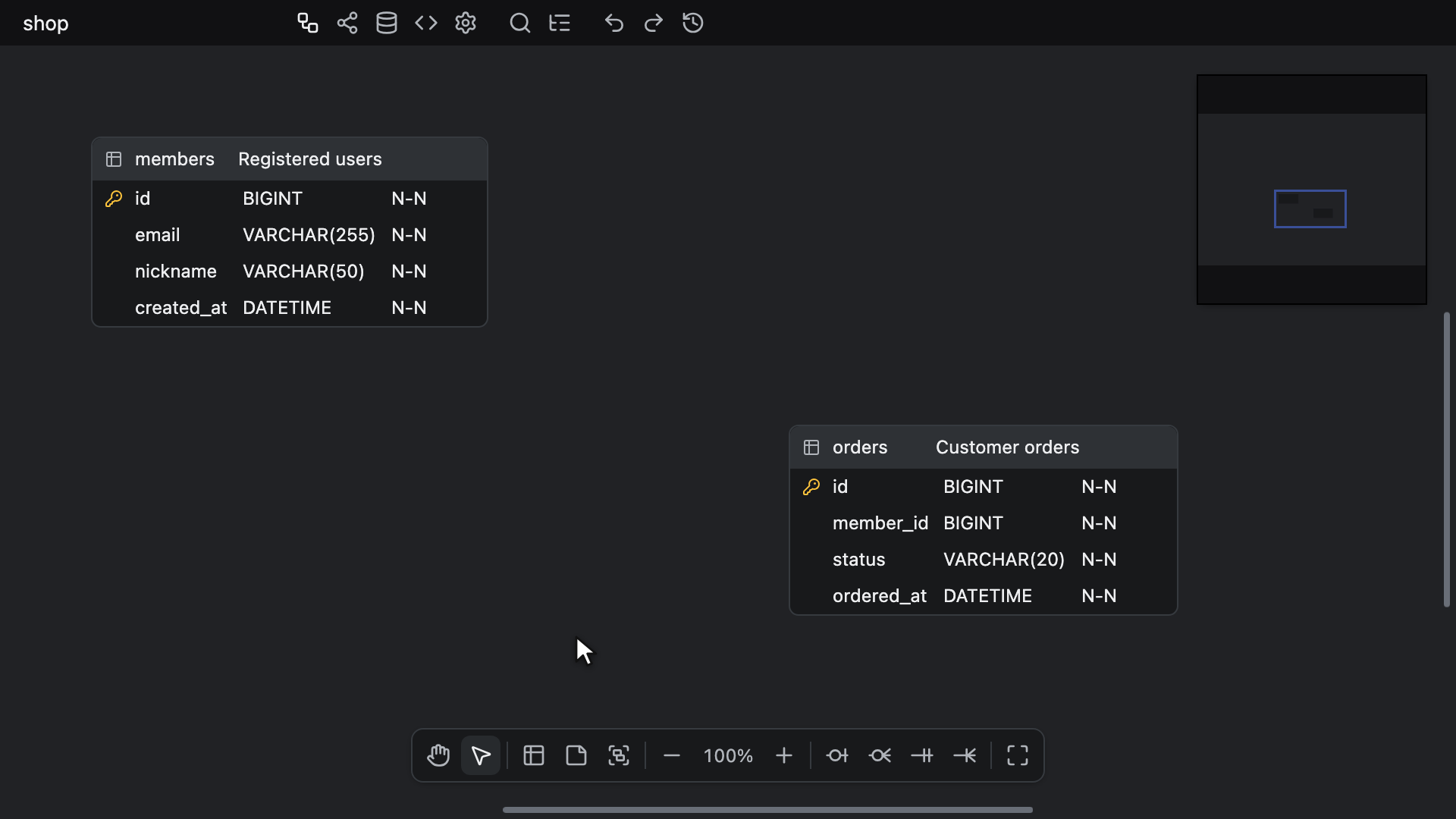

Mapatu zutabeak

Mapatu zutabeak elkarrizketa-koadroak taula gurasoaren gakoa taula umearen zutabeekin parekatzen du, errenkada bat gakoaren zutabe bakoitzeko.
Errenkada bakoitzak taula umeak lehendik duen zutabe bat erabiltzen du edo gako arrotzaren zutabe berri bat gehitzen du; beraz, erlazio bat lehendik dauden zutabeetan amai daiteke.

Bi modutara irekitzen da:

• Erlazio bat marraztean, taula umearen ondoko Map to existing columns aukeratik. Ikus Erlazioak sortzea. Orduan, Map botoiak marrazten ari den motako erlazio bat gehitzen du.
• Erlazioaren laster-menuko Map Columns aukeratik, lehendik dagoen erlazio baten zutabeak aldatzeko. Orduan, Save botoiak aldaketa idazten du. Irakurtzeko soilik dagoen editore batek ez du aukera hau erakusten.

Elkarrizketa-koadroaren azpitituluak bi taulak eta erlazio mota aipatzen ditu, adibidez users → posts · One N. Mota hemen erakusten da, baina ez da aldatzen. Erabili Mota aldatzea.

References hautatzaileak erlazioak seinalatzen duen gakoa aukeratzen du: Primary Key, bere zutabeak taulako ordenan dituela, eta ondoren Unique: <column>, Unique gisa markatutako zutabe bakoitzeko. Aukera bat baino gehiago dagoenean bakarrik agertzen da.
Indize bakar bat ez da gakotzat hartzen hemen, eta gako nagusi osoa den Unique zutabe bat ez da bi aldiz zerrendatzen.
Beste gako bat aukeratzean, errenkadak berreraikitzen dira. Errenkada batek aukeratutako zutabea gordetzen du, zutabe hori oraindik taula umean dagoen bitartean.

Referenced column eta Foreign key column goiburuen azpian, errenkada bakoitzak gakoaren zutabe bat erakusten du bere datu motarekin, eta harekin parekatzeko taula umearen zutabeen zerrenda bat:

• Pick a column aukerak errenkada hutsik uzten du.
• New column: <name> aukerak gako arrotzaren zutabe berri bat gehitzen du. Erakusten den izena zutabeak izango duena da, Gako arrotzen zutabeen izenak atalean azaltzen den bezala, taula umearen zutabeak eta zutabe berri bat gehitzen duten beste errenkadak kontuan hartuta zenbakituta. Ez da eskaintzen izena hutsik geratuko litzatekeenean, izenik gabeko gako batekin gertatzen den bezala.
• Taula umearen zutabe guztiak, <name> (<data type>) formatuan. Beste errenkada batek aukeratutako zutabe batek <name> (<data type>) · in use dio eta ezin da aukeratu; beraz, bi errenkadek ez dute zutabe bera partekatzen. Beste erlazio batek dagoeneko erabiltzen duen zutabe bat aukera daiteke hala ere; beraz, partekatutako tenant_id bezalako zutabe bat hainbat erlaziotan erabil daiteke.

Map botoiarekin, errenkada bat beteta hasten da soilik taula umearen zutabe bakar batek zehazki, maiuskulak eta minuskulak bereizi gabe, errenkada horretarako gako arrotzaren zutabe berri batek _2 bezalako edozein zenbakitze baino lehen izango lukeen izena duenean; adibidez, users_id, users taulako id gakoarentzat, eta member_id, member_id gakoarentzat. Bracket aukera lehenetsitako None balioan dagoen bitartean, eskemaz kualifikatutako taula-izen baten taula-zatitik eraikitako izenak ere balio du; beraz, public.users taulako id gakoa public.users_id edo users_id zutabearekin parekatzen da. Unique gako baterako, gakoaren zutabearen beraren izenak ere balio du; beraz, vin gakoa vin zutabearekin parekatzen da. Gainerako errenkada guztiak Pick a column aukeran hasten dira.
Save botoiarekin, errenkada bakoitza erlazioak orain erabiltzen duen zutabean hasten da. Bietan, References hautatzailean beste gako bat aukeratzean, gako horren errenkada hutsak izen berberen arabera betetzen dira.

Aukeratutako zutabe baten datu mota zutabe gurasoak gako arrotz bati ematen dionaren desberdina denean, errenkadaren azpiko azalpen batek hala dio.
Erlazioen datu moten sinkronizazioa aktibatuta dagoenean eta zutabe gurasoak datu mota bat duenean, <column> becomes <type> dio, mapaketak idatziko duen mota adieraziz. Bestela, Types differ: <parent type> and <child type> dio, eta zutabeak bere mota gordetzen du.

Map edo Save botoia desgaituta geratzen da zerbaitek eragozten duen bitartean, eta errenkaden azpiko lerro batek zerk eragozten duen adierazten du:

• Pick a foreign key column for every referenced column: errenkada bat hutsik dago oraindik.
• At least one column must reference a different column: errenkada bakoitzak bere zutabe gurasoa bera aukeratzen duen auto-erreferentziazko erlazio bat.
• These columns are already linked by another relationship: bi taula berberen arteko beste erlazio batek zutabe hauexek lotzen ditu.
• <parent> has no key to reference: Map botoiarekin, taula gurasoak ez du ez gako nagusirik ez Unique zutaberik.

Save botoia desgaituta geratzen da, halaber, mapaketa erlazioaren uneko mapaketaren desberdina izan arte.
Save botoiarekin, errenkada batek (removed) dio bere zutabea jada bere taulan ez dagoenean. Aukeratu taula umearen beste zutabe bat, edo, desagertu den zutabe guraso baterako, aukeratu gako bat References hautatzailean. Map botoiarekin, aukeratutako zutabea kentzen zaion errenkada Pick a column aukerara itzultzen da.

Zutabe gurasoak zehazki taula gurasoaren gakoetako bat ez dituen erlazio bat References hautatzailearen amaierako aukera gehigarri batean irekitzen da, Current columns (not a key) aukeran, zutabe horiek dauden bezala gordetzen dituena. Taula gurasoak gakorik batere ez duenean, hori da aukera bakarra eta References ez da erakusten.
Kasu horretan, The referenced columns are not a key of <parent> lerroa, edo <parent> has no key to reference taula gurasoak gakorik batere ez duenean, abisu bat da, ez errore bat: Save botoiak funtzionatzen du oraindik; beraz, taula umearen zutabeak alda ditzakezu eta erreferentzia gorde.
Bere bi zutabe-zerrendak parekatu ezin diren erlazio batek, adibidez luzera desberdina dutelako, (invalid) errenkadak erakusten ditu eta Save botoia desgaituta mantentzen du References hautatzailean gako bat aukeratu arte, edo, taula gurasoak gakorik ez badu, hari gako nagusi bat edo Unique zutabe bat gehitu arte.

Elkarrizketa-koadroak diagramari jarraitzen dio irekita dagoen bitartean, lankide baten edo kodetze-agente baten edizioak barne, eta aukeratu duzuna gordetzen du.
Bitartean erlazioaren zutabeak edo elkarrizketa-koadroa irekitzean hautatuta zegoen gakoa aldatzen badira, This relationship changed while the dialog was open lerroa gehitzen du.

Map eta Save botoiek idazten dutena:

• Map botoiak erlazioa gehitzen du, On Delete eta On Update Not set balioan dituela. Save botoiak erlazioaren zutabeak soilik aldatzen ditu, gurasoaren aldea References hautatzailean aukeratutako gakora zuzenduz, eta haren mota eta haren ON DELETE eta ON UPDATE gordetzen ditu.
• New column errenkada batek zutabe bat gehitzen du taula umearen amaieran, marrazteak egiten duen bezala: NOT NULL, bere gakoaren araberako izenarekin, eta gakoaren datu mota, balio lehenetsia eta iruzkina dituela. Ikus Erlazio identifikatzaileak.
• Aukeratutako zutabe bati ez zaio inoiz izena aldatzen, eta haren Not Null, gako nagusia, Unique, balio lehenetsia eta iruzkina dauden bezala geratzen dira. Haren datu mota Relationship DataType Sync aktibatuta dagoen bitartean eta zutabe gurasoak datu mota bat duenean bakarrik aldatzen da: zutabe gurasoak gako arrotz bati ematen dion mota hartzen du (serial motako gako baterako, zenbaki osoko mota, zutabe berri batean bezala), eta aldaketa erlazioetan zehar hedatzen da, sinkronizazioak egiten duen bezala.
• Mapaketak erabiltzeari uzten dion zutabea taula umean geratzen da, eta jada ez da gako arrotz gisa markatzen, beste erlazio bat oraindik hartan amaitzen ez bada behintzat.
• Map edo Save sakatze batek idazten duen guztia, zutabe berriak eta mota-aldaketak barne, desegite-urrats bat da.

Erlazioa identifikatzailea den ala ez, eta haren gurasoaren muturra nola marrazten den, mapatutako taula umearen zutabeetatik ondorioztatzen da, beste edozein erlaziotan bezala. Taula umearen gako nagusiko zutabeetara mapatzeak berehala bihurtzen du identifikatzaile, eta NULL onartzen duen zutabe batera mapatzeak eraztun bat jartzen du gurasoaren muturrean. Ikus Konektore bat irakurtzea.
SQL eskemako gako arrotzak aukeratu duzun gakoari egiten dio erreferentzia, adibidez REFERENCES vehicle (vin) Unique gako baterako.

Map edo Save sakatzen duzunean diagramak dagoeneko mapaketa hori badu, lankide bat edo kodetze-agente bat aurretik iritsi delako, ez da ezer idazten.
Mapaketa jada egokitzen ez den moduan aldatu bada, ez da ezer idazten eta jakinarazpen batek Couldn't map columns: the diagram changed dio.

Cancel botoiak, x botoiak, Escape teklak edo elkarrizketa-koadroaren kanpoko eremu lausotuan klik egiteak ixten du, ezer idatzi gabe.
Eremu lausotuak editore osoa estaltzen du, tresna-barra barne, eta irekita dagoen Arakatzailea irekita geratzen da haren azpian.
Bilaketa azkarra irekitzeak ere ixten du elkarrizketa-koadroa, eta baita ERD fitxatik irteteak edo editorea irakurtzeko soilik bihurtzeak ere.
Ctrl + F (Windows/Linux) edo ⌘ + F (Mac) lasterbideak ere ixten du, eta testu-kurtsorea Arakatzailearen bilaketako Bilatu eremuan jartzen du, Arakatzailea irekiz itxita badago. Arakatzailea erakusteko estuegia den editore batean, elkarrizketa-koadroa ixten du hala ere, baina jakinarazpen bat erakusten du testu-kurtsorea mugitu beharrean. Ikus Irekitzea eta ixtea.
Irekita dagoen bitartean bere tauletako bat edo erlazioa kentzen bada, jakinarazpen batekin ixten da, adibidez Map Columns closed: the relationship was removed.
Irekita dagoen bitartean, oihalaren lasterbideek, desegiteak eta berregiteak, eta kopiatzeak eta itsasteak ez dute ezer egiten.

Kodetze-agente batek ez du Mapatu zutabeak tresnarik. Erlazio bat berriro mapatzeko, gako arrotzen zutabeak gordetzen dituen erd_remove_relationship tresnarekin kentzen du, eta lehendik dauden zutabeetan berriro marrazten du erd_link_columns tresnarekin, biak erd_batch dei bakar batean. Ikus Tresnak.

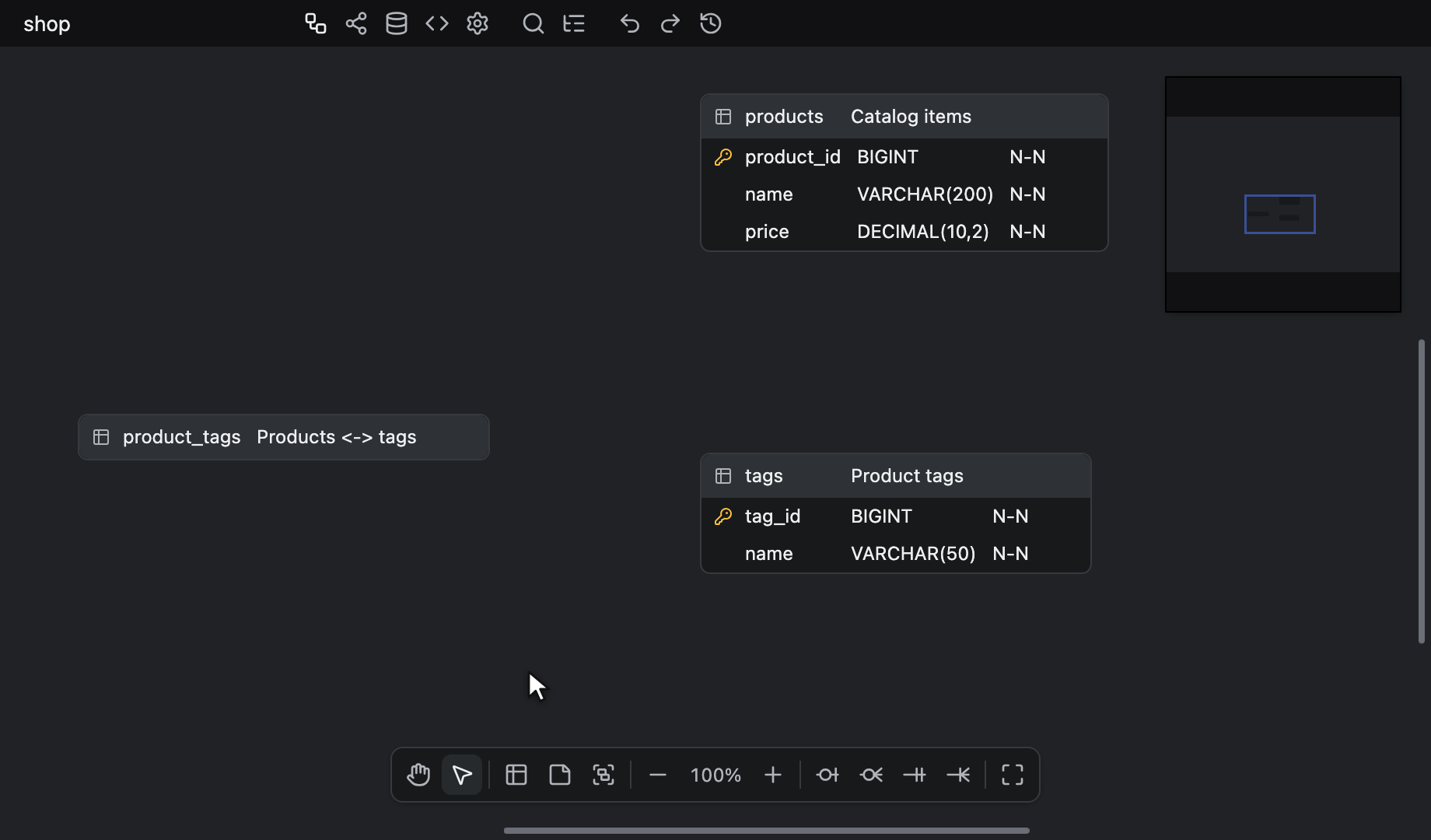

N:M erlazioak

Editorea eredu fisikoan oinarritzen denez, N:M erlazio bat lotura-taula batekin adierazten da, behean erakusten den bezala.

Lotura-taulak bere gako-zutabeak dagoeneko dituenean, adibidez product_tags taulako product_id eta tag_id, marraztu erlazio bakoitza Map to existing columns aukerarekin eta aukeratu zutabe horiek zutabe berriak gehitu beharrean. Ikus Mapatu zutabeak. Lotura-taularen gako nagusia badira, erlazio bakoitza berehala da identifikatzailea.

GraphQL, DBML edo AML inportatzeak lotura-taula zure partez eraikitzen du.
Askotik askorako adierazpen bat <left>_<right> izeneko taula gisa iristen da, Junction table inferred from <left> <-> <right> iruzkinarekin, eta bi aldeekin erlazio identifikatzaileen bidez lotuta.
Ikus Fitxategiak inportatzea edo esportatzea.

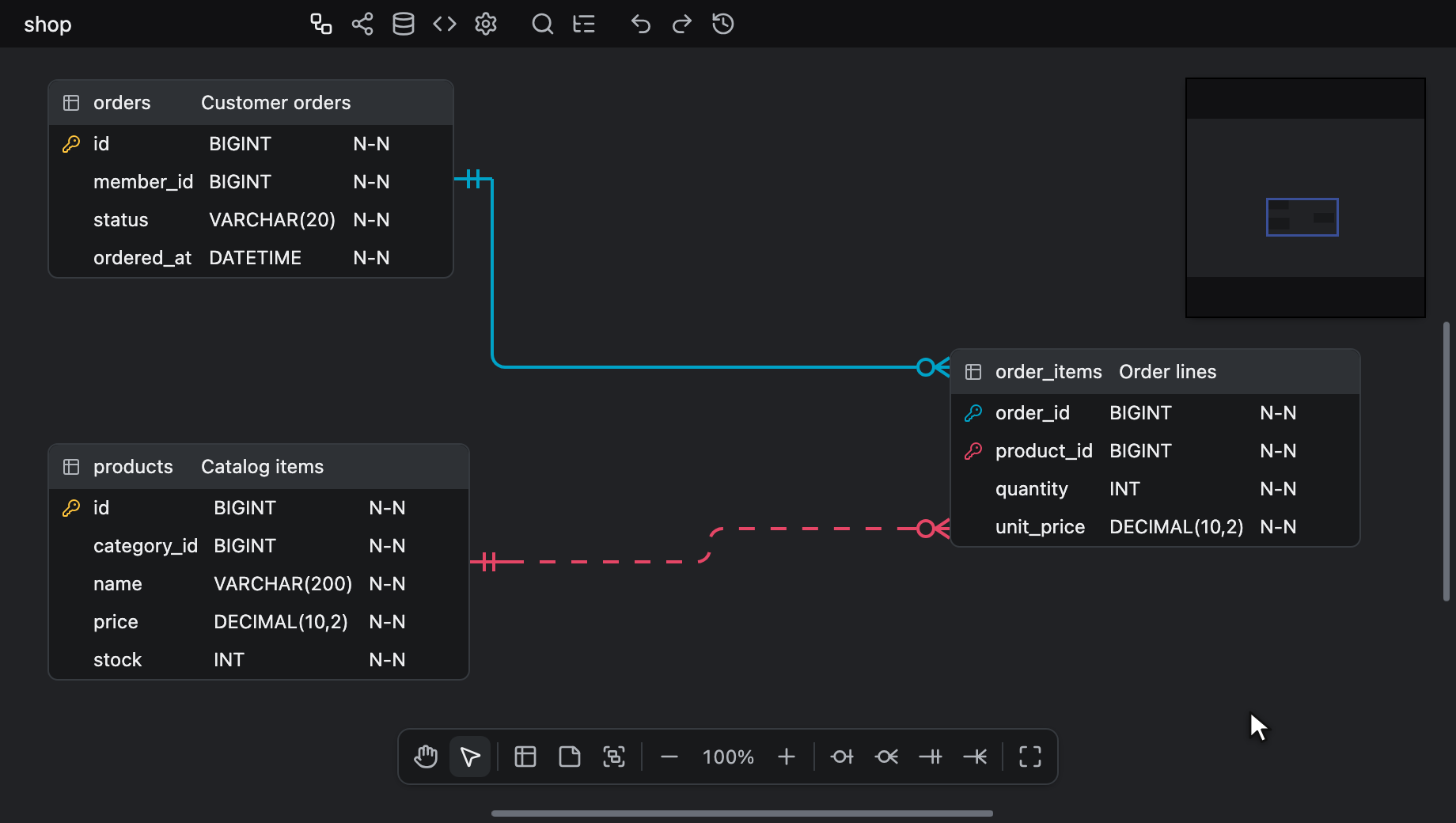

Erlazio identifikatzaileak

Erlazio bat taula umean klik eginez edo Create new columns aukerarekin marrazteak taula gurasoaren gako nagusi bakoitza taula umera kopiatzen du NOT NULL gako arrotzaren zutabe gisa; beraz, erlazio berri bat ez-identifikatzaile gisa hasten da.
Kopiak gakoaren datu mota, balio lehenetsia eta iruzkina hartzen ditu, baina ez Unique edo Auto Increment, eta Gako arrotzen zutabeen izenak atalean azaltzen den bezala ematen zaio izena.
Serial motako gakoa da datu motaren salbuespena: haren kopiak serial motak gordetzen duen zenbaki osoko mota hartzen du. Edozein datu-basetan, smallserial eta serial2 motek smallint ematen dute, serial4 motak integer, eta bigserial eta serial8 motek bigint. serial mota soilak integer ematen du PostgreSQL datu-basean eta bigint unsigned MySQL eta MariaDB datu-baseetan, eta serial gisa geratzen da beste edozein datu-basetan.
Mota-izen osoak bakarrik balio du, maiuskulak eta minuskulak bereizi gabe; beraz, serial(4) idatzita dagoen bezala kopiatzen da. Maiuskulaz idatzitako mota batek maiuskulak ematen ditu: SERIAL motak INTEGER ematen du PostgreSQL datu-basean. Gordetako diagrama batean dagoeneko serial mota duen gako arrotzaren zutabe batek mota hori gordetzen du.
Erlazioa identifikatzaile bihurtzeko, ezarri taula umeko gako arrotzen zutabe horiek gako nagusi gisa: hautatu guztiak eta sakatu Alt + K (Windows/Linux) edo ⌥ + K (Mac) behin, edo aukeratu Primary Key taularen laster-menuan; aukera horrek Primary Key on selected columns dio bi zutabe edo gehiago hautatuta daudenean. Ikus Zutabearen gako nagusia.

Editoreak berez mantentzen du hori sinkronizatuta.
Erlazio bat identifikatzailea da umearen aldeko zutabe guztiak gako nagusiak diren bitartean, eta ez-identifikatzaile bihurtzen da horietako bat gako nagusia ez den unean bertan.

Gako arrotzen zutabeen izenak

Erlazio bat marraztean, gehitzen duen gako arrotzaren zutabe bakoitzari zutabe horrek kopiatzen duen gako gurasoaren araberako izena ematen zaio:

• Hitz bakarreko gako-izen batek, adibidez id, ID edo uuid, taula gurasoaren izena eta azpimarra bat hartzen ditu aurrean: products taulako id gakoa products_id bihurtzen da.
• Hainbat hitzeko gako-izen bat, adibidez member_id, userId edo UserID, dagoen bezala gordetzen da.
• Hitz bakarreko gako-izen bat taularen beraren izena denean, maiuskulak eta minuskulak bereizi gabe, hura ere dagoen bezala gordetzen da: currency taulako currency gakoa currency gisa geratzen da. Taularen izena besterik gabe barnean duen gako batek aurrizkia hartzen du hala ere: user taulako username gakoa user_username bihurtzen da.

Izen bat hitz bakarra da letrak eta digituak soilik dituenean, maiuskula-minuskula aldaketarik gabe.
Beste edozein karakterek zatitzen du; beraz, _id, order no eta order-no hainbat hitz dira.
Baita maiuskula-minuskula aldaketa batek ere, camelCase irakurtzen den moduan irakurrita: minuskula bat eta ondoren maiuskula bat (userId), bi maiuskula eta ondoren minuskula bat (IDCard, IDs), edo maiuskula-minuskularik gabeko idazketa-sistema bateko letra bat, adibidez hangula, kana edo txinatar karaktereak, maiuskula-minuskulak dituen letra baten ondoan (회원ID).
Digituek ez dute hitza zatitzen; beraz, id2 eta SHA256 hitz bakarra dira. Maiuskulaz edo minuskulaz soilik idatzitako hitz konposatu bat ere hitz bakarra da: members taulako memberid gakoa members_memberid bihurtzen da.

Taularen izena idatzita dagoen bezala erabiltzen da, inguruko zuriuneak izan ezik: maiuskulak eta minuskulak, barneko zuriuneak eta puntuak gordetzen dira, ez da singular bihurtzen, eta Kode-sortzailearen Table Name Case eta Column Name Case aukerek ez dute eraginik. ID gakoa duen Users taulak Users_ID ematen du.
Gako konposatu bateko zutabe bakoitzari bere aldetik ematen zaio izena: (tenant_id, id) gakoa duen orders taulak tenant_id eta orders_id gehitzen ditu.

Taula umeak dagoeneko duen izen bat, maiuskulak eta minuskulak bereizi gabe, _2, _3 eta abarrekin zenbakitzen da, libre dagoen lehen zenbakia hartuz.
users taulatik taula berera doan bigarren erlazio batek, id gakoarekin, users_id_2 gehitzen du, eta members taulako auto-erreferentzia batek, member_id gakoarekin, member_id_2 gehitzen du.
Gako konposatu bateko zutabeak elkarren artean modu berean zenbakitzen dira, eta dagoen bezala gordetzen den izen batek hartzen du lehenik bere lekua: (id, user_id) gakoa duen user taulak user_id gehitzen du user_id gakorako eta user_id_2 id gakorako.

Izenik gabeko taula guraso batek gako-izena dagoen bezala uzten du, eta talka egiten badu beste edozein bezala zenbakitzen da.
Izenik gabeko gako batek izenik gabeko gako arrotzaren zutabe bat ematen du.
Horren barruan dago editoreak gako nagusirik ez duen taula guraso bati gehitzen dion gako nagusia, taula umean klik egin aurretik izena ematen ez badiozu behintzat.

Izenak erlazioa marrazten denean ezartzen dira. Geroago taula gurasoaren edo haren gakoaren izena aldatzeak ez du haien izena aldatzen.
Mapatu zutabeak elkarrizketa-koadroko New column errenkadei arau berberen arabera ematen zaie izena, eta zerrendak izen bakoitza erakusten du hura aukeratu aurretik.
Zutabeak dagoeneko lekuan dituztela iristen diren erlazioek, inportazio, itsaste edo bikoizte batetik edo lehendik dauden zutabeak parekatzen dituen Mapatu zutabeak elkarrizketa-koadrotik, zutabe horiek dituzten izenak gordetzen dituzte.
erd_add_relationship tresnarekin erlazio bat gehitzen duen kodetze-agente batek izen eta datu mota berberak lortzen ditu. Ikus Tresnak.

Konektore bat irakurtzea

• Erlazio identifikatzaile bat marra jarraitu gisa marrazten da, eta ez-identifikatzaile bat marra eten gisa.
• Umearen muturrak erlazio motaren kardinalitate-ikurra du: eraztun bat eta barra bat Zero One motarako, eraztun bat eta bele-hanka bat Zero N motarako, bi barra One Only motarako, eta barra bat eta bele-hanka bat One N motarako.
• Gurasoaren muturra eraztun bat eta barra bat da, Zero One bezala, gako arrotzen zutabeetako edozeinek NULL onartzen duenean, eta bi barra, One Only bezala, guztiak NOT NULL direnean.

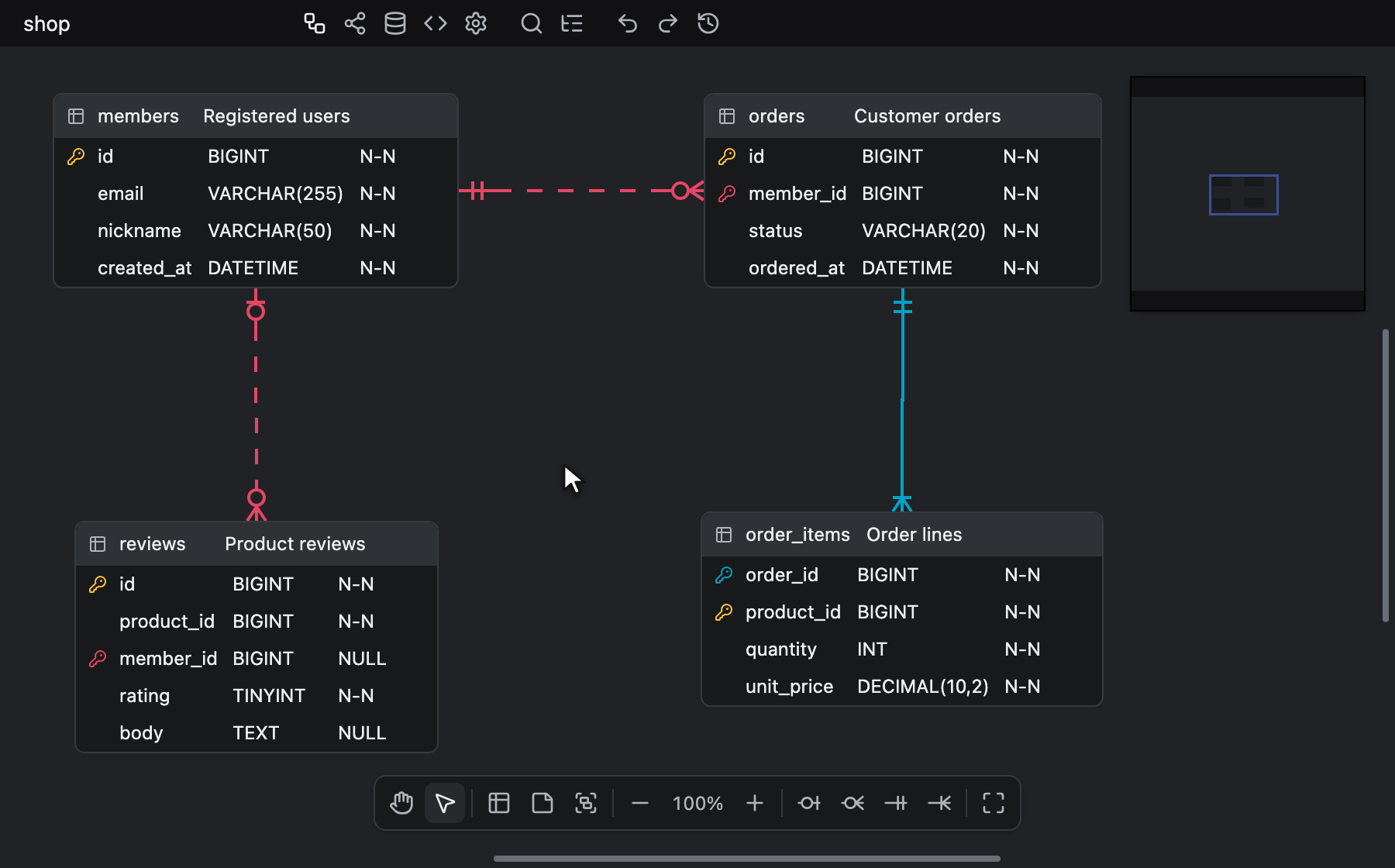

• Konektore baten gainetik sagua pasatzean, konektorea nabarmentzen da bi tauletan lotzen dituen zutabeekin batera.

ON DELETE edo ON UPDATE ezartzen duen erlazio batek etiketa bat du umearen muturraren ondoan, adibidez D:C U:R: D: eta ON DELETE ekintza, ondoren U: eta ON UPDATE ekintza, bakoitza ezarrita dagoenean bakarrik.
Ekintzak erwin notazioaren arabera laburtzen dira: C CASCADE ekintzarako, R RESTRICT ekintzarako, SN SET NULL ekintzarako, SD SET DEFAULT ekintzarako eta NA NO ACTION ekintzarako. Bietako bat ere ezartzen ez duen erlazio batek ez du etiketarik.
Etiketa taula umearen kontrako aldean kokatzen da: marraren gainean, konektorea taula horren ezkerreko edo eskuineko aldetik irteten denean, eta marraren eskuinean, goiko edo beheko aldetik irteten denean, kardinalitate-ikurra estali gabe.
Konektorearen kolorean marrazten da, oihalaren atzeko planoaren koloreko lauki txiki baten gainean, eta bere konektorearekin batera argiztatzen da. Etiketak konektore guztien gainean marrazten dira; beraz, etiketa bat zeharkatzen duen marra haren azpitik igarotzen da.
Erlazioan gordetako ekintza erakusten du, hautatutako datu-baseak idazten duena edozein dela ere; beraz, ON DELETE SET DEFAULT ekintzak D:SD dio MySQL datu-basean ere.

Ekintzetako edozein ezartzen duen konektore baten gainetik sagua pasatzean, klausulak osorik idazten dituen argibide bat ere erakusten da, bat lerro bakoitzeko, adibidez ON DELETE CASCADE eta ON UPDATE RESTRICT.
Argibidea etiketa ezkutatuta dagoenean ere agertzen da.

Erlazio batera joateak argiztatu egiten du: Arakatzailean taula baten Foreign Keys karpetaren azpiko errenkada bat aukeratzeak, edo Diferentzia-ikustailean gako arrotz baten errenkada bat aukeratzeak, haren konektorea eta etiketa gainetik pasatzeko kolorean marrazten ditu. Diferentzia-ikustailean, erlazioa duen alde bakoitzeko konektorea argiztatzen du; beraz, gehitutako gako arrotz batek uneko aldea soilik argiztatzen du, eta kendutako batek gordetako aldea soilik.
Jauziak taula umea bakarrik hautatzen du, bere gako arrotzen zutabeekin, eta fokuratutako gelaxka horietako lehenengoan dago; erlazioa bera, hala ere, ez da inoiz hautatzen. Ikuspegia nora joaten den jakiteko, ikus Jauziaren helmuga.
Argia oihalean saguaren ezkerreko edo eskuineko botoiaren hurrengo sakatzean itzaltzen da, leku huts batean, taula batean, ohar batean, taula-talde batean edo konektore batean izan, baita hautapena zegoen bezala uzten duen sakatze bat ere. Arakatzailean beste errenkada batera edo bilaketaren beste bat-etortze batera joateak ere itzaltzen du, eta baita Diferentzia-ikustailean beste errenkada batera joateak ere, errenkada hori doan alde bakoitzean.
Erdiko botoiarekin edo esku-tresnarekin ikuspegia mugitzeak argiztatuta uzten du, eta baita Arakatzailean edo Diferentzia-ikustailean errenkada bat tolestu edo zabaltzeak, hautapena Escape teklarekin garbitzeak, eta Bilaketa azkarra edo Fluxuko kanpo-estekako txartelaren botoia erabiliz egindako jauzi batek ere.
Argia ez da gordetzen eta ez dago desegite-historian, eta lankideek ez dute ikusten.

Ezkutatu ERD oihaleko konektoreak Relationship ikuspegi-aukerarekin, edo haien etiketak soilik Referential Actions ikuspegi-aukerarekin, lehenespenez aktibatuta dagoena. Ikus Taulen ikuspegi-aukerak.
Etiketak ez dira marrazten 70% edo gutxiagoko zoomean, taulak beren izenera murrizten diren mailan.
Irudi-esportazio bat beti % 100ean marrazten da; beraz, etiketak marrazten ditu oihalaren zooma edozein dela ere, ikuspegi-aukera batek ezkutatzen ez baditu behintzat. Background desaktibatuta dagoenean, etiketa bakoitzaren atzeko laukia ere gardena da.
Bisualizazioa fitxako Fluxu modua erabiliz, konektoreak marrazten dira Relationship desaktibatuta egonda ere, bakoitza kurba gris jarraitu leun bakar gisa, mutur-marka berberekin; beraz, marra etena, etiketak, argibidea, jauzi baten ondorengo argia eta orri honetan azaldutako bideratze ortogonala ERD oihalean soilik aplikatzen dira. Taula batetik bere buruarako erlazio bat goiko eskuineko izkinaren inguruan kurbatzen da Fluxuan ere. Ikus Konektoreen bideratzea.

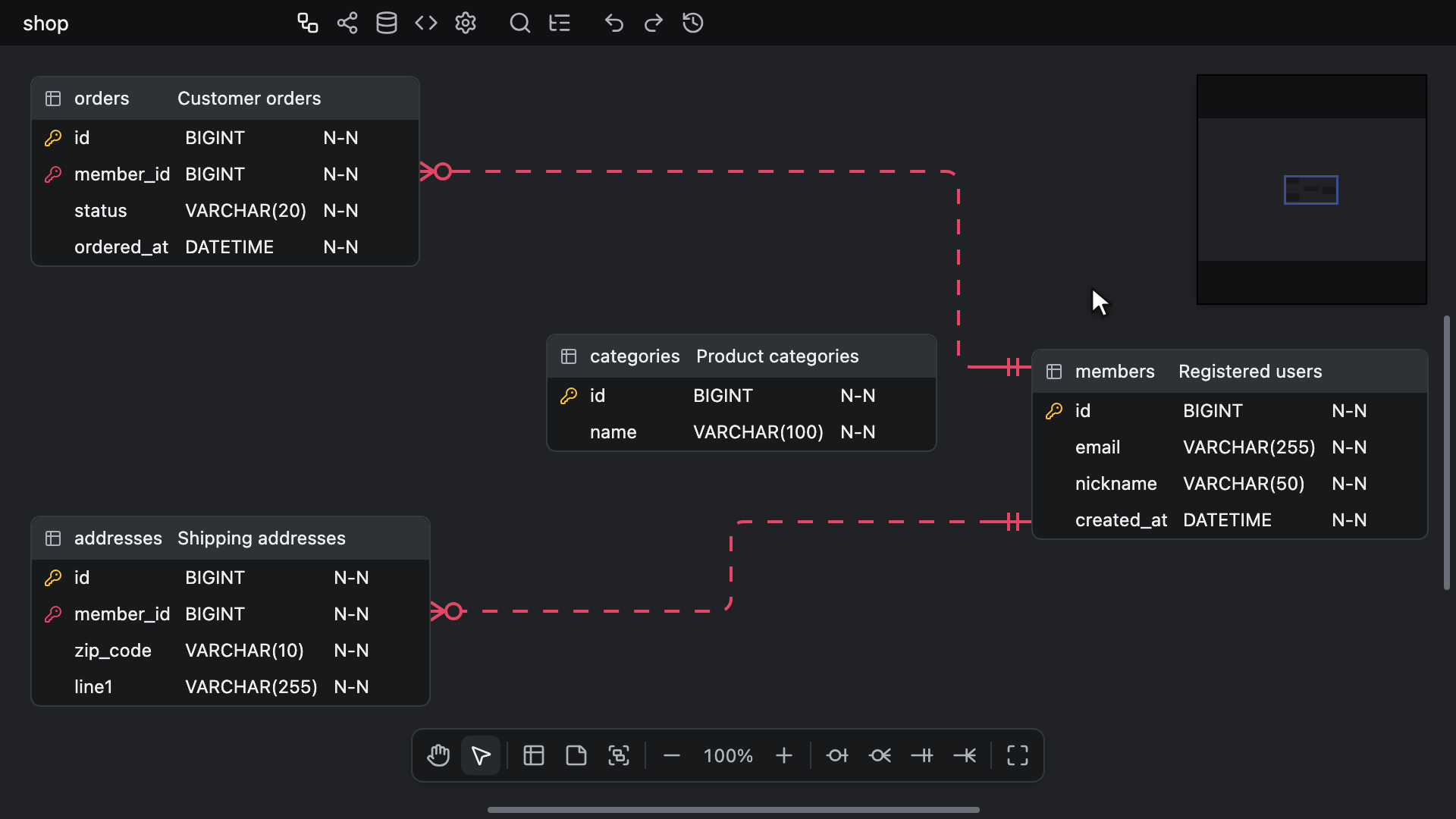

Konektoreen bideratzea

Konektoreak ortogonalki bideratzen dira.
Ibilbide batek bere bi muturren artean dauden taulak inguratzen ditu, haiek zeharkatu beharrean, eta haren izkinak biribilduak dira.
Mutur bakoitza bere taulatik tarte zuzen labur batean irteten da biratu aurretik; beraz, elkarrengandik gertu dauden eta konektorearen muturrak lerrokatuta dituzten bi taula marra zuzen bakar batez lotzen dira, inguru bat egin beharrean.
Taula baten alde beretik irteten diren ibilbideak korridore bereizietan banatzen dira, bata bestearen gainetik joan ez daitezen.
Taulak soilik saihesten dira: konektore batek ohar bat edo taula-talde baten koadroa zeharka dezake, eta taula-taldeen gainean eta taulen eta oharren azpian marrazten da.

Taula batetik bere buruarako erlazio bat taularen goiko eskuineko izkinaren inguruko kurba bakar gisa marrazten da: goiko aldetik irteten da gurasoaren muturrean, eta eskuineko aldetik sartzen da umearen muturrean.
Taula bereko auto-erreferentzia gehiago lehenengoaren kanpoaldean habiaratzen dira; beraz, haien kurbek ez dute elkar zeharkatzen, ezta taula ere.

Ez dago ezer konfiguratu beharrik.
Ibilbideak automatikoki birkalkulatzen dira oihaleko edozer mugitzen den edo tamainaz aldatzen den bakoitzean; beraz, ez dira inoiz eskuz ukitu behar.
