Bisualizazioa

Dokumentu osoa begirada batean erakusten du, bi moduetako batean:

• Graph: taula guztien, haien zutabeen eta haien arteko erlazioen indarrez gidatutako grafoa. Ikus Grafo modua.
• Flow: taula bakoitza txartel gisa marraztuta eta bere erlazioen arabera antolatuta. Ikus Fluxu modua.

Ireki goiko tresna-barrako Visualization fitxatik, edo Bilaketa azkarra erabiliz, Tab atalean.
ERD fitxatik, Alt + F (Windows/Linux) edo ⌥ + F (Mac) lasterbideak eta taularen laster-menuko Focus on this table aukerak zuzenean Flow moduan irekitzen dute, aukeratutako taulei eta haietatik erlazio bakar batera dauden taulei mugatuta. Ikus Taulak fokuratzea.

Aldatu modua tresna-barraren ezkerreko muturreko Graph eta Flow botoiekin.
Irekitako editore berri bat Graph moduan hasten da. Aukeratzen duzun moduak irauten du editorea irekita dagoen bitartean, beste fitxa batzuetara joan eta itzuli arren, baina ez da dokumentuan gordetzen.

Tresna-barra

Tresna-barra flotatzaile bat dago fitxaren beheko ertzaren erdian. Ezkerretik eskuinera:

• Graph eta Flow, uneko modua nabarmenduta.
• Previous table eta Next table, Flow moduan soilik: Fluxua mugatu izan den tauletan zehar atzera eta aurrera egiten duten ezkerreko gezi bat eta eskuineko gezi bat. Ikus Aurreko taula eta hurrengo taula. Bakoitza lausotuta dago norabide horretan urratsik ez dagoen bitartean.
• Zoom out, uneko zooma 100% bezalako ehuneko batez adierazita, eta Zoom in. Sakatze bakoitzak zooma 4 ehuneko-puntu aldatzen du, pantailaren erdigunea dagoen lekuan mantenduz. Ehunekoak zauden moduaren zooma erakusten du, eta haren gainean klik egiteak zoom hori 100% baliora itzultzen du.
• Fit, moduak erakusten duen guztia ikusgai jartzen duena: Graph moduan nodo guztiak, Flow moduan txartel guztiak.
• Tidy Up, Flow moduan soilik, txartelak berriro antolatzen dituena. Ikus Fluxua nola antolatzen den.
• Errenkaden bistaratzearen menua, Flow moduan soilik, uneko aukera etiketa gisa duela. Ikus Errenkaden bistaratzea.
• Name View zerrenda, Flow moduan soilik, indarrean dagoen ikuspegia etiketa gisa duela. Ikus Txarteletako izenak.
• Show all, Flow moduan soilik eta ikuspegia mugatuta dagoen bitartean soilik, diagrama osora itzultzen dena. Ikus Taulak fokuratzea.
• Go to content iparrorratza, tresna-barraren amaieran pantailan nodorik edo txartelik ez dagoen bitartean soilik agertzen dena. Hurbilen dagoen nodoa edo txartela seinalatzen duen gezi bat eta zein urrun dagoen erakusten ditu, adibidez 1.2k. Egin klik bertan nodo edo txartel hori erdiratzeko, zooma aldatu gabe.

Zoom-botoiek eta bi geziek beren lasterbideak adierazten dituzte argibideetan, adibidez Zoom in (Ctrl + Plus) (Windows/Linux) edo Zoom in (⌘ + Plus) (Mac), eta Previous table (Ctrl + Z) (Windows/Linux) edo Previous table (⌘ + Z) (Mac).
Ctrl + Plus eta Ctrl + Minus (Windows/Linux) edo ⌘ + Plus eta ⌘ + Minus (Mac) lasterbideek zooma urratsez urrats aldatzen dute botoiek bezala, edozein modutan, eta Ctrl + 0 (Windows/Linux) edo ⌘ + 0 (Mac) lasterbideak zuzenean 100% baliora itzultzen du. Flow moduan, Ctrl + Z eta Ctrl + Shift + Z (Windows/Linux) edo ⌘ + Z eta ⌘ + Shift + Z (Mac) lasterbideek bi geziek bezala egiten dute urratsez urrats.
Ehunekoan klik egitea Ctrl + 0 (Windows/Linux) edo ⌘ + 0 (Mac) sakatzea bezalakoa da, eta ehunekoaren argibideak lasterbide hori aipatzen du. Lasterbideek ez dute ezer egiten Bilaketa azkarra irekita dagoen bitartean.

Grafo modua

Dokumentu osoa indarrez gidatutako grafo gisa marrazten du; horrela, begirada batean ikus dezakezu taulak elkarren artean nola erlazionatzen diren eta zein dauden domeinu baten erdigunean.

Grafoa irakurtzea

Taula eta zutabe bakoitza nodo bat da, eta bi motak kolore desberdinetan marrazten dira. Oharrak eta taula-taldeak ez dira marrazten.
Zutabe-nodo bakoitza dagokion taulari lotuta dago, eta erlazio batek batzen dituen bi taula elkarri lotuta daude.
Norabide berean erlazio bat baino gehiagok batzen dituen taulak behin bakarrik lotzen dira, eta taula berean hasi eta amaitzen den erlazio batek ez du loturarik marrazten.

Taulen izenak handiagotu ahala agertzen dira grafoan, 50% eta 100% artean pixkanaka, eta 15 karaktere baino luzeagoa den izena moztu egiten da. Zutabe-nodoek ez dute etiketarik, zooma edozein dela ere.
Etiketek Izenen ikuspegiari jarraitzen diote. Ikus Oihaletik kanpo. Both Names ikuspegian, etiketa batek izen logikoa lerro batean jartzen du eta izena haren azpiko lerroan, eta lerro bakoitza bere aldetik mozten da.

Grafoan zehar mugitzea

Gurpilak zooma aldatzen du erakuslearen azpian dagoenaren inguruan, 10% eta 400% artean.
Ukipen-paneleko atximur-keinuak modu berean aldatzen du zooma, eta ukipen-pantailan bi hatzek haien arteko puntuaren inguruan aldatzen dute zooma eta, mugitu ahala, ikuspegia mugitzen dute.
Arrastatu atzealdea ikuspegia mugitzeko, edo arrastatu saguaren erdiko botoiarekin edozein lekutatik, baita nodo baten gainetik ere, ERD oihalean bezala. Erdiko botoiarekin arrastatzeak ikuspegia mugitu besterik ez du egiten: ez du inoiz nodorik tiratzen.

Tresna-barrako zoom-botoiek eta zoomaren lasterbideek, aldiz, pantailaren erdigunea geldirik mantentzen dute, tarte berean, eta Fit botoiak nodo guztiak ikusgai jartzen ditu.

Aurrebista gainetik pasatzean

Pasatu sagua taula-nodo baten gainetik taula horren aurrebista ikusteko, kurtsorearen ondoan.
Zutabe-nodo baten gainetik pasatzeak eraztun bat marrazten du haren inguruan, besterik ez; ez da aurrebistarik irekitzen.

Aurrebistak ERD oihalak erakusten dituen zutabe eta gelaxka berberak erakusten ditu, ordena berean, eta oihalak zauden Izenen ikuspegian izendatzen dituen bezala izendatzen ditu. Ikus Taulen ikuspegi-aukerak, Zutabeen ordena doitzea eta Izenen ikuspegia.
Alternate Key ikuspegi-aukera aktibatuta dagoenean, gako alternatibo bateko zutabe bakoitzak bere marka darama, adibidez AK1.1, bere errenkadaren azkenean, eta aurrebista zabaldu egiten da horretarako, ERD oihaleko taula zabaltzen den bezala.
ERD oihaleko taula ez bezala, aurrebistaren goiburuak ez du inoiz taularen taldearen kolorea hartzen, eta haren izenek ez dituzte inoiz eramaten hiztegiaren egiaztapenek oihalean jartzen dituzten markak.
Bistaratzeko soilik da, eta ezkutatu egiten da nodo bat arrastatzen duzun edo ikuspegia mugitzen duzun bitartean.

Ingurunea nabarmentzea

Taula baten gainetik pasatzeak haren ingurunea ere argiztatzen du: taula bera, bere zutabeak, bere erlazioek edozein norabidetan lotzen dizkioten taulak, eta haien arteko loturak.
Grafoko gainerako guztia lausotu egiten da; horrela, taulak ukitzen duena bereiz irakur daiteke.

Nodoak mugitzea

Arrastatu nodo bat saguaren ezkerreko botoiarekin, nodoa eta hari lotutako guztia kokapen berri batera tiratzeko.
Nodoa erakuslearen azpian finkatuta geratzen da eusten diozun bitartean, eta antolaketa berriro berotzen da haren inguruan.
Askatzen duzunean, berriro egonkortzen da; ez da ezer finkatuta geratzen askatu duzun lekuan.
Nodo baten gainean eskuineko botoiarekin sakatzeak edo arrastatzeak ez du nodoa tiratzen, ezta ikuspegia mugitzen ere.

Grafoa une bateko argazkia da

Grafoa fitxa hau irekitzen duzun unean dokumentuak duen egoeratik eraikitzen da, eta hutsetik berreraikitzen da fitxara itzultzen zaren bakoitzean.
Flow modutik Graph modura aldatzeak ere berreraikitzen du, eta berreraikitze bakoitza 100% zoomean hasten da berriro.

Fluxu modua

Taula bakoitza txartel gisa marrazten du, eta txartelak haien erlazioen arabera antolatzen ditu. Oharrak eta taula-taldeak ez dira marrazten.
Ez da Antolaketa automatikoa funtzioaren Flow antolaketa, taulak ERD fitxan bertan mugitzen dituena.

Txartel bakoitza ERD fitxako taula bat bezala marrazten da: taularen kolorea ezkerreko ertzean behera, goiburu-banda bat taula-ikono batekin eta taularen izenekin, Izenen ikuspegiak erakusten dituen bezala, eta ondoren haren errenkaden bistaratzeak eskatzen dituen errenkadak. ERD fitxako taula ez bezala, txartelak marra bat ere marrazten du errenkaden artean, eta haren goiburuak ez du inoiz taularen taldearen kolorea hartzen. Txartelek itxura hori mantentzen dute zoom guztietan, eta ez dira inoiz izenera murrizten, ERD fitxako taulak 70% edo gutxiagoko zoomean murrizten diren bezala. Txartelean ezin da ezer editatu.

Konektore bat taulatik taularako kurba leun bakarra da, txartelen azpian marraztua; beraz, txartel baten atzetik pasa daiteke. Taula batetik bere buruarako erlazio batek txartelaren goiko eskuineko izkinaren inguruan egiten du kurba, ERD fitxan bezala. Ikus Konektoreen bideratzea. Konektore guztiak marra gris jarraitu berberaz marrazten dira, erlazioa identifikatzailea izan ala ez, eta ERD fitxako mutur-marka berberekin. Ikus Konektore bat irakurtzea. Fluxuak konektoreak marrazten ditu Relationship ikuspegi-aukera desaktibatuta dagoenean ere. Ez ditu inoiz marrazten erlazio baten ON DELETE eta ON UPDATE ekintzen D: eta U: etiketak, ezta horiek azaltzen dituen argibidea erakusten ere, Referential Actions ikuspegi-aukeraren balioa edozein dela ere.

Diagrama osoa erakusten denean, beste taula batekin inolako erlaziorik ez duten taulak bloke bakar batean biltzen dira, gainerakoen artean sakabanatu beharrean.

Errenkaden bistaratzea

Tresna-barrako errenkaden bistaratzearen menuak txartel bakoitzaren zein zati marrazten den ezartzen du. Haren etiketa uneko aukera da, eta haren argibideak, adibidez, Row display: Name only dio.
Menua tresna-barraren gainean irekitzen da, uneko aukeraren ondoan egiaztatze-marka bat duela. Itxi egiten da aukera bat hautatzean, etiketan berriro klik egitean, editorearen beste edozein lekutan klik egitean, Escape sakatzean edo Graph modura aldatzean.

Errenkaden bistaratzea	Txartel bakoitzak erakusten duena
Name only	Goiburua bakarrik.
Keys only	Gako nagusiko eta gako arrotzeko zutabeak, eta erlazioren bat amaitzen den beste edozein zutabe.
All fields	Zutabe guztiak.

Errenkadak taularen zutabeen ordenan zerrendatzen dira. Errenkada bakoitzak zutabearen izena erakusten du, aurretik gako-ikono bat duela zutabea gako nagusia, gako arrotza edo biak denean, eta datu mota eskuinean, txartela argiztatuta egon ala ez. Izenen ikuspegiak erabakitzen du errenkada batek zein izen erakusten dituen eta zutabearen domeinua erakusten duen ala ez.
Ez da beste gelaxkarik edo gako alternatiboaren markarik marrazten, eta ez Taulen ikuspegi-aukerak, ez Zutabeen ordena doitzea, errenkada bateko gelaxkak ordenatzen dituena, ez zaizkie txartelei aplikatzen.

Fluxua lehen aldiz irekitzen denean, Name only aukerarekin hasten da, edo Keys only aukerarekin taulak fokuratzeak ireki badu. Handik aurrera, errenkaden bistaratzea beste bat aukeratzen duzunean bakarrik aldatzen da, eta ikuspegia mugatzeak edo zabaltzeak bere horretan uzten du.
Errenkaden bistaratzea aldatzeak txartelen tamaina aldatzen du; beraz, Fluxuak berriro antolatzen ditu eta pantailara doitzen ditu.

Txarteletako izenak

Txartel batek bere taula eta zutabeak Izenen ikuspegian izendatzen ditu, ERD fitxak marrazteko erabiltzen duen berean. Ikus Izenen ikuspegia.
Aldatu hemen tresna-barrako Name View zerrendarekin. Haren botoiak indarrean dagoen ikuspegia erakusten du, Physical Names, Logical Names edo Both Names, eta haren argibideak Name View dio. Zerrenda tresna-barraren gainean irekitzen da, indarrean dagoen ikuspegiaren ondoan egiaztatze-marka bat duela, eta errenkaden bistaratzearen menua bezala ixten da. Aukeraketa batek editore osoa aldatzen du, ERD fitxa barne, beste edozein lekutan egindako aldaketa batek bezala. Ikus Ikuspegia aldatzea.

Txartelek beren gelaxkak Izenen ikuspegiaren arabera bakarrik antolatzen dituzte. Ikuspegi-aukera batek ere ez ditu aldatzen, Domain barne:

Izenen ikuspegia	Goiburua	Errenkada bakoitza
Physical Names	Taularen izena.	Zutabearen izena, eta ondoren datu mota.
Logical Names	Taularen izen logikoa.	Zutabearen izen logikoa, eta ondoren haren domeinuaren izena, edo haren datu mota, domeinurik ez duen bitartean.
Both Names	Izen logikoa, eta ondoren taularen izena, lausotua.	Izen logikoa, izena, domeinua eta datu mota.

Izen logiko bat hutsik dagoen bitartean, Logical Names ikuspegiak izena erakusten du haren lekuan, lausotuta, edo table edo column leku-marka izena ere hutsik dagoenean, eta Both Names ikuspegiak logical leku-marka lausotua erakusten du. Both Names ikuspegian, domeinurik gabeko zutabe batek domain leku-marka lausotua erakusten du.
Txartel batek ez ditu inoiz eramaten hiztegiaren egiaztapenek ERD fitxako izenetan jartzen dituzten markak.
Izenen ikuspegia aldatzeak txartelen tamaina aldatzen du; beraz, Fluxuak berriro antolatzen ditu. Ikus Fluxua nola antolatzen den.

Fluxuan zehar mugitzea

Gurpilak ikuspegia mugitzen du, eta Shift + Wheel lasterbideak ikuspegia alboetara mugitzen du. Ctrl + Wheel (Windows/Linux) edo ⌘ + Wheel (Mac) lasterbideak zooma aldatzen du, pantailaren erdigunea dagoen lekuan mantenduz.
Ukipen-paneleko atximur-keinuak atximurra egiten duzun puntuaren inguruan aldatzen du zooma, eta ukipen-pantailan bi hatzek haien arteko puntuaren inguruan aldatzen dute zooma eta, mugitu ahala, ikuspegia mugitzen dute.
Arrastatu atzealdea ikuspegia mugitzeko, edo arrastatu saguaren erdiko botoiarekin edozein lekutatik, baita txartel baten gainetik ere. Erdiko botoiarekin arrastatzeak ikuspegia mugitu besterik ez du egiten, eta hautapena dagoen bezala uzten du. Ikuspegiaren mugimenduak ez du mugarik, ERD oihalean bezala.
Zooma 10% eta 150% artekoa da. Fluxuak bere zooma eta ikuspegiaren kokapena ditu, ERD fitxakoetatik bereizita, eta bietako bat ere ez da dokumentuan gordetzen.

Atzealdean sakatzeak hautapena garbitzen du, eta atzealdeko Ctrl + drag (Windows/Linux) edo ⌘ + drag (Mac) keinuak hautapen-laukia marrazten du.
Fluxuak ez du minimaparik ezta korritze-barrarik ere. Ikuspegia mugitzean pantailan txartelik geratzen ez bada, erabili tresna-barrako Go to content iparrorratza.

Erlazionatutako taulak argiztatzea

Pasatu sagua txartel baten gainetik txartel hori, hartatik erlazio bakar batera dauden taulak eta hura taula horiekin lotzen duten konektoreak argiztatzeko. Taula horietako biren arteko konektore bat argiztatu gabe geratzen da.
Argiztatutako txartel batek nabarmentze-koloreko ertza eta dirdira hartzen ditu, eta erlazioren bat amaitzen den haren errenkadak tindatu egiten dira. Argiztatutako konektore batek nabarmentze-kolorea hartzen du.
Ez da beste ezer lausotzen, Grafoan ez bezala, eta ez da ezer argiztatzen sagua txartel baten gainean ez dagoen eta txartelik finkatuta ez dagoen bitartean.

Egin klik txartel batean haren argia finkatzeko; horrela, argiztatuta geratzen da erakuslea beste nonbait mugitzen denean. Egin klik berriro txartel berean, edo egin klik atzealdean, askatzeko; beste txartel batean klik egiteak finkapena hara eramaten du. Sagua gainean duen txartela eta finkatutako txartela batera argiztatzen dira.
Arrastatzeak, Ctrl + click (Windows/Linux) edo ⌘ + click (Mac) keinuak, ikuspegia mugitzeak eta txartelen botoiek ez dute txartelik finkatzen ez askatzen.

Partikulak argiztatutako konektore guztietan zehar mugitzen dira, taula gurasoaren muturretik, gako nagusia dagoen lekutik, taula umearen muturreraino. 60 konektore baino gehiago aldi berean argiztatuta daudenean, partikulak gelditu egiten dira eta argiak bere horretan jarraitzen du.

Txartelen botoiak

Erakuslea txartel baten gainean dagoen bitartean, bi ikono-botoi agertzen dira haren goiburuaren eskuineko muturrean, biak argibiderik gabe:

• Bide-puntuen ikonoak, Flow botoiak erakusten duen berak, Fluxua taula horretara eta hartatik erlazio bakar batera dauden tauletara mugatzen du. Ikus Taulak fokuratzea. Fluxuak aurretik erakusten zuena Previous table botoiaren sakatze batera geratzen da. Ikus Aurreko taula eta hurrengo taula.
• Kanpo-estekaren ikonoak ERD fitxara aldatzen du, taula hori bakarrik hautatzen du, aurrera ekartzen du, eta fokuratutako gelaxka haren izenean jartzen du, edo haren izen logikoan Logical Names eta Both Names ikuspegietan, taula horretako gelaxkaren batek fokua jada ez badu. Oihala taularaino korritzen da, taula jada ondo ikusten ez bada soilik. Ikus Jauziaren helmuga. Ez du inoiz marrazten ari den erlaziorik hasten edo amaitzen.

Bi botoietako edozeinetan sakatzea botoiari bakarrik dagokio: txartelaren beste leku batean sakatzea ez bezala, ez du txartela hautatzen ezta aurrera ekartzen ere. Beraz, bide-puntuen botoiak lehen zenuen hautapena mantentzen du; kanpo-estekaren botoiak taula hautatzen du ERD fitxara aldatzearen barruan soilik. Bi botoiek ezkerreko klikarekin bakarrik funtzionatzen dute.

Txartelak mugitzea

Arrastatu txartel bat saguaren ezkerreko botoiarekin, haren edozein zatitatik, txarteleko bi botoiak izan ezik; eskuineko botoiarekin arrastatzeak ez du ezer mugitzen.
Txartel batean sakatzeak hautatu egiten du, Ctrl + click (Windows/Linux) edo ⌘ + click (Mac) keinuak hautapenera gehitzen du, eta hautatutako txartel bat arrastatzeak hautatutako txartel guztiak mugitzen ditu. Hautapena ERD fitxak erabiltzen duen bera da; beraz, hemen hautatzen duzunak hautatuta jarraitzen du itzultzen zarenean.

Txartel bat Fluxuan bakarrik mugitzen da: haren taula dagoen lekuan geratzen da ERD fitxan.
Mugitutako txartel bat bere lekuan geratzen da ikuspegia mugitu, zooma aldatu edo Fit sakatu arren. Antolaketak jarri zuen lekura itzultzen da fitxa utzi edo Graph modura aldatu eta itzultzen zarenean, baita Show all botoiak edo urrats batek Fluxuak jada duen antolaketa batera itzultzen duenean ere. Antolaketa berri batek berriro kokatzen du, utzi zenuen lekua kontuan hartuta. Ikus Fluxua nola antolatzen den.

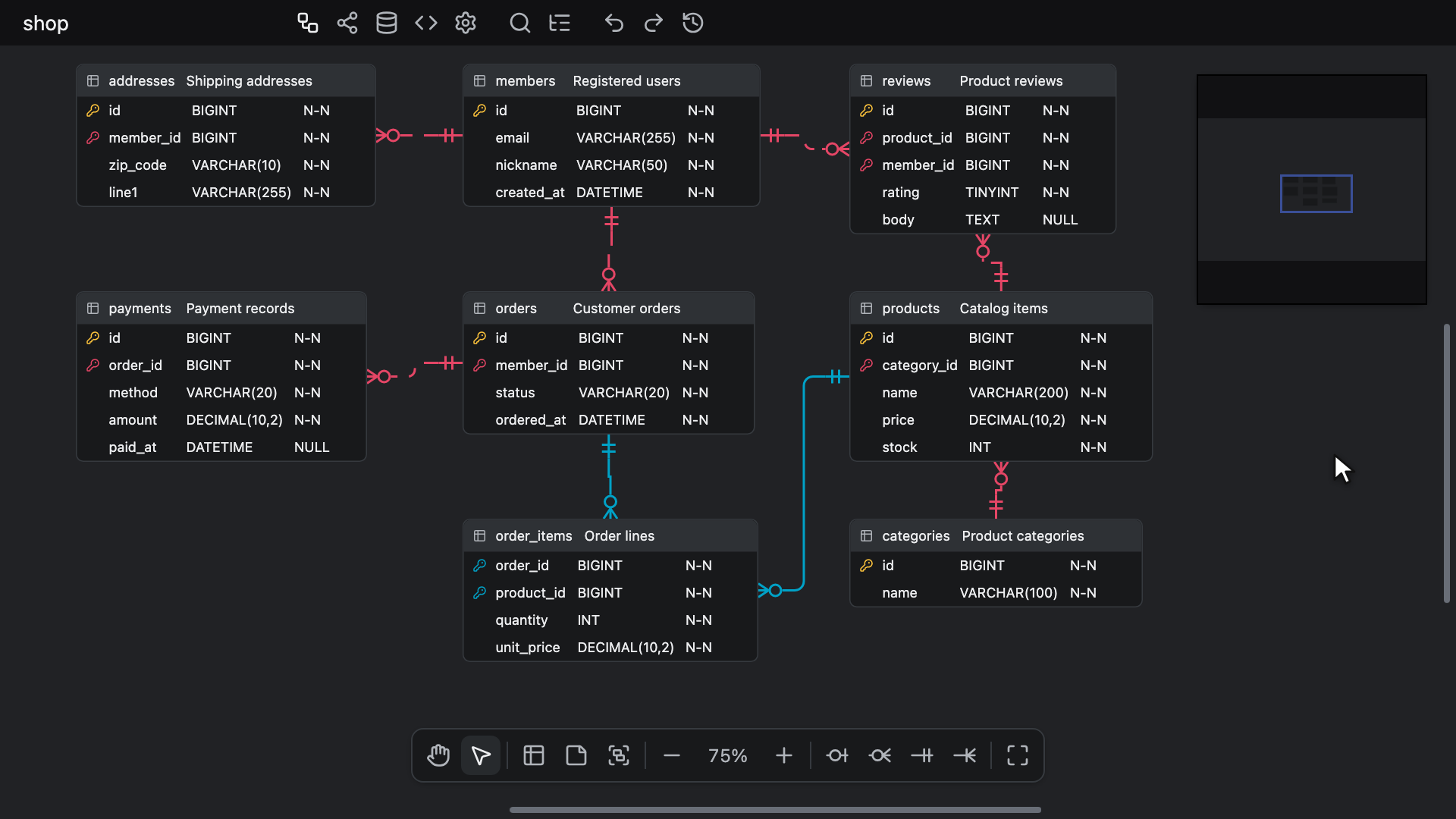

Taulak fokuratzea

ERD fitxan, hautatu taula bat edo gehiago eta sakatu Alt + F (Windows/Linux) edo ⌥ + F (Mac), edo egin eskuineko klik taula batean eta aukeratu Focus on this table.
Bisualizazioa fitxa Flow moduan irekitzen da, taula horietara eta haietako edozeinetatik erlazio bakar batera dauden taula guztietara mugatuta, edozein norabidetan. Erakusten dituen taulen arteko konektoreak bakarrik marrazten dira.

Eskuineko klik egiten diozun taula hautatutako hainbat tauletako bat denean, aukerak Focus on selected tables dio eta hautapen osoa fokuratzen du. Hautapenetik kanpoko taula batean eskuineko klik egiteak taula hori bakarrik fokuratzen du.
Alt + F lasterbideak hautatutako taulak hartzen ditu, eta oharrak eta taula-taldeak kanpoan uzten ditu. Taularik hautatuta ez badago, ez du ezer egiten, talde bat hautatuta egon arren: aukeratu lehenik Select tables taldearen laster-menuan. Ikus Taldeak hautatzea.
Ez zaio jaramonik egiten gelaxka bat, ohar bat edo talde baten izena editatzen den bitartean, teklatua Arakatzailean dagoen bitartean, edo Bilaketa azkarra, Taularen propietateak, Diferentzia-ikustailea, Antolaketa automatikoaren aurrebista, Denbora-bidaia, Export image elkarrizketa-koadroa edo Map Columns irekita dagoen bitartean.

Fluxuaren barruan, bide-puntuen txarteleko botoiak ikuspegia modu berean mugatzen du, taula bakar horretara. Tresna-barrako Show all botoiak diagrama osora itzultzen du. Tresna-barrako Previous table eta Next table botoiek, edo haien teklek, atzera eta aurrera egiten dute Fluxua mugatu izan den ikuspegietan zehar. Ikus Aurreko taula eta hurrengo taula.
Mugatutako ikuspegi bat bereiz antolatzen da eta pantailara doitzen da. Mugatuta jarraitzen du fitxa utzi edo Graph modura aldatu eta itzultzen zarenean, eta Escape teklak ez du zabaltzen.

Aurreko taula eta hurrengo taula

Fluxuak gogoratzen du zertara mugatu den, nabigatzaile baten historiak bezala. Ikuspegia beste taula batzuetara mugitzen den bakoitzean — ERD fitxatik taulak fokuratuz, bide-puntuen txarteleko botoiarekin edo Show all botoiarekin —, aurretik erakusten zuena atzerako urrats gisa gordetzen da, taula gutxi batzuk izan zein diagrama osoa izan.

• Tresna-barrako Previous table botoiak urrats bat atzera egiten du, eta Next table botoiak berriro aurrera egiten du Previous table botoiak utzitakora.
• Flow moduan, Ctrl + Z (Windows/Linux) edo ⌘ + Z (Mac) lasterbideak atzera egiten du Previous table botoiak bezala, eta Ctrl + Shift + Z (Windows/Linux) edo ⌘ + Shift + Z (Mac) lasterbideak aurrera egiten du Next table botoiak bezala. Han ez dute inoiz diagramaren ediziorik desegiten ez berregiten. Graph moduan, eta Bilaketa azkarra irekita dagoen bitartean, ez dute ezer egiten.
• Atzera egin ondoren ikuspegia mugatzeak edo Show all sakatzeak aurrerako urratsak baztertzen ditu. Fluxua dagoeneko mugatuta dagoen taula berberak berriro fokuratzeak ez du urratsik gehitzen ezta baztertzen ere.
• Azken 100 atzerako urratsak gordetzen dira, eta zaharrena joaten da lehenik.

Urrats batek oraindik diagraman dauden bere taulak erakusten ditu, haietatik erlazio bakar batera dauden taula guztiekin, fokuratzeak bezala. Bere taula guztiak kenduta dituen urrats bat saltatu eta baztertu egiten da, baita Fluxua dagoen lekuan utziko lukeen urrats bat ere: orain mugatuta dagoen taula berberetan, edo diagrama osoan, Fluxuak dagoeneko hura erakusten duen bitartean.
Botoi bat lausotuta dago, eta ez du ezer egiten, norabide horretan urratsik geratzen ez den bitartean. Biak lausotuta daude Fluxua lehen aldiz irekitzen denean, diagrama osoan zein fokuratze batek ireki zuen tauletan. Fluxua ireki ondoren, ERD fitxatik egindako geroagoko fokuratze batek Fluxuak utzi zenuenean erakusten zuena atzerako urrats gisa gordetzen du.
Urrats bat fokuratze bat bezala antolatzen eta pantailara doitzen da, eta errenkaden bistaratzea dagoen bezala geratzen da. Ikus Fluxua nola antolatzen den.

Urratsak Fluxuarenak dira. Editorea irekita dagoen bitartean gordetzen dira, beste fitxa batzuetara eta Graph modura joan eta itzuli arren, baina ez dira dokumentuan gordetzen ezta lankideei bidaltzen ere, eta ez diote ezer gehitzen desegite-historiari. Dokumentu osoa ordezteak Fluxuaren gainerakoarekin batera baztertzen ditu.

Eskuinetik ezkerrera idazten den bistaratze-hizkuntza batean, tresna-barrak bere ordena mantentzen du eta bi geziek beren eginkizunak trukatzen dituzte; beraz, Previous table eskuinera seinalatzen duen gezia da. Teklak berberak dira. Ikus Eskuinetik ezkerrera idazten diren hizkuntzak.

Fluxua nola antolatzen den

Flow modua lehen aldiz erakusten denean, erakusten dituen taulak hari nagusitik kanpo antolatzen dira, eta emaitza pantailara doitzen da.
Antolaketa gorde egiten da editorea irekita dagoen bitartean. Fitxa utzi edo Graph modura aldatu eta itzultzen bazara, Fluxuak berrerabili egiten du, zooma eta ikuspegiaren kokapena utzi zenituen bezala.
Fluxuak antolaketa bat gordetzen du diagrama osorako eta beste bat azken aldiz mugatu zen tauletarako; beraz, Show all botoiak diagrama osoaren antolaketara itzultzen du eta pantailara doitzen du berriro kalkulatu gabe, antolaketa hori egiteko erabilitako ezer aldatu ez den bitartean. Diagrama osorako edo Fluxua azken aldiz mugatu zen tauletarako urrats batek antolaketa hori modu berean berrerabiltzen du.

Fluxuak txartelak berriro antolatzen ditu kasu hauetan:

• Tidy Up sakatzen duzunean. Emaitza pantailara doitzen da.
• Errenkaden bistaratzea aldatzen duzunean, ikuspegia beste taula batzuetara mugatzen duzunean, edo Previous table edo Next table botoiarekin beste taula batzuetara urratsez joaten zarenean. Emaitza pantailara doitzen da.
• Name View zerrendan beste ikuspegi bat aukeratzen duzunean. Emaitza pantailara doitzen da.
• Taulak edo erlazioak gehitzen edo kentzen direnean, edo Izenen ikuspegia aldatzen denean: zu Fluxutik kanpo zauden bitartean, eta aldaketa itzultzean jasotzen da; edo lankide batek, zu Fluxuan zauden bitartean. Zooma eta ikuspegiaren kokapena dauden bezala geratzen dira.

Antolaketa bakoitzak txartelak une horretan non dauden hartzen du kontuan; beraz, Tidy Up botoiak ez du nahitaez aurreko kokapen bat berrezartzen.
Txartel baten tamaina soilik aldatzen duen aldaketa batek, adibidez taula bati izena aldatzeak, izen logiko bat idazteak edo zutabe bat gehitzeak, ez ditu txartelak berriro antolatzen. Sakatu Tidy Up txartelak elkarren gainean geratzen badira.

6 segundo baino gehiago irauten duen antolaketa batek Placing tables abisua erakusten du, kargatze-adierazle birakari batekin eta Cancel botoiarekin.
Cancel botoiak, edo antolaketa abian den bitartean edozein unetan Escape sakatzeak, bertan behera uzten du; Tidy Up botoiak, edo Flow modura itzultzeak, berriro eskatzen du.
Antolaketak huts egiten badu — ostalariak ez du worker partekaturik exekutatzen, workerra ez da abiatzen, edo ez da antolaketarik itzultzen 60 segundoren barruan —, Fluxuak Could not place tables abisua erakusten du abisu-ikur batekin, eta Tidy Up botoiak berriro saiakera bat egiten du. Ikus Web Workers.
Fluxuak bere azken antolaketak kokatutako taulak bakarrik marrazten ditu, bai diagrama osoan bai mugatutako ikuspegi batean; beraz, lehen aldiz erakusten denean baliteke txartelik batere ez egotea antolaketa batek arrakasta izan arte.
Fluxuak txartelak berriro antolatzen dituen bakoitzean, adibidez ikuspegia beste taula batzuetara mugatzen duzunean, aurreko kokapena pantailan geratzen da antolaketa berria iritsi arte, eta hantxe geratzen da antolaketa hori bertan behera uzten bada edo huts egiten badu.

Dokumentu osoa ordezten denean, adibidez fitxategi bat inportatuz, Fluxuaren antolaketak, fokuratzea, Previous table eta Next table urratsak, errenkaden bistaratzea, zooma eta ikuspegiaren kokapena baztertu egiten dira, eta Fluxua irekitzen duzun hurrengo aldian lehen aldian bezala hasten da berriro: diagrama osoarekin, edo mugatuta, taulak fokuratuz irekitzen baduzu.

Fluxuak ez du inoiz dokumentua editatzen

Fluxuak diagrama irakurri besterik ez du egiten. Zooma aldatzeak, ikuspegia mugitzeak, txartelak mugitzeak, Tidy Up botoiak, errenkaden bistaratzeak, finkapenek, fokuratzeak, eta Previous table eta Next table botoiekin urratsez urrats ibiltzeak ez diote ezer gehitzen desegite-historiari.
Ez dute ezer aldatzen diagraman ere. Txartel batean sakatzeak, hori bai, haren taula aurrera ekartzen du, ERD fitxan taula batean klik egiteak bezala, eta, beraz, han ere aurrean dago, baina pilatze-ordena ez da gordetzen. Ikus Hainbat taula mugitzea. Graph moduak ere modu berean uzten du diagrama ukitu gabe.
Name View zerrenda salbuespena da, eta Name View blokeoa desaktibatuta dagoen bitartean bakarrik: orduan, aukeraketa batek diagramaren Izenen ikuspegia aldatzen du; aldaketa hori gorde egiten da, eta lankideen ikuspegia ere aldatzen da harekin batera. Blokeoa aktibatuta dagoen bitartean, lehenespenez dagoen bezala, aukeraketa batek zure pantaila bakarrik aldatzen du. Edozein kasutan, ez dio ezer gehitzen desegite-historiari.
Txartel batean sakatzeak ez du inoiz erlaziorik gehitzen. ERD fitxa erlazio bat marrazten ari zinela utzi bazenuen, txartel batean sakatzeak haren taula hautatzen du abiapuntu gisa, oraindik bat ere hautatu ez bada, eta, bestela, marrazketa amaitzen du.
Kanpo-estekaren txarteleko botoiak urrunago doa, Fluxutik ateratzen zaituelako: ERD fitxak taularaino korritu behar duenean, korritze hori ikuspegiaren kokapenaren beste edozein aldaketa bezala erregistratzen da.

Lankideen edizioak diagramara iristen jarraitzen dute Fluxuan zauden bitartean, eta txartelek haiek gehitzen edo kentzen dituzten taulei eta erlazioei jarraitzen diete. Ikus Fluxua nola antolatzen den.
Haien hautapen- eta foku-eraztunak txarteletan marrazten dira, baina ez haien kurtsoreak eta arrastatze-laukiak. Ikus Elkarlaneko edizioa.

Bi moduek, fokuratzea eta urratsez urrats ibiltzea barne, readonly atributua duen editore batean ere funtzionatzen dute, baita Name View zerrendak ere, han zure pantaila bakarrik aldatzen duena.
Irakurtzeko soilik dagoen editore baten ERD fitxan taularen menuak Table Properties aukera bakarrik du eta sakatzeak ez du taularik hautatzen; beraz, fokuratu Alt + F (Windows/Linux) edo ⌥ + F (Mac) lasterbidearekin Arakatzailetik edo Bilaketa azkarretik egindako jauzi batek hautatutako taulan.
