التصور المرئي

يعرض المستند كاملًا في لمحة واحدة، بأحد وضعين:

• Graph، رسم بياني موجّه بالقوى لكل جدول وأعمدته والعلاقات بينها، راجع وضع الرسم البياني.
• Flow، يُرسم فيه كل جدول على شكل بطاقة ويُرتَّب وفق علاقاته، راجع وضع التدفق.

افتحه من علامة التبويب Visualization في شريط الأدوات في الأعلى، أو من البحث السريع ضمن Tab.
من علامة تبويب ERD، يفتحه Alt + F (Windows/Linux) أو ⌥ + F (Mac) وعنصر قائمة السياق للجدول Focus on this table مباشرةً في Flow، مقتصرًا على الجداول التي اخترتها والجداول التي على بُعد علاقة واحدة منها، راجع التركيز على الجداول.

بدّل بين الوضعين باستخدام الزرين Graph وFlow في الطرف الأيسر من شريط الأدوات.
يبدأ المحرر المفتوح حديثًا على Graph. ويبقى الوضع الذي تختاره ما دام المحرر مفتوحًا، حتى عند زيارة علامات تبويب أخرى، لكنه لا يُحفظ في المستند.

شريط الأدوات

يطفو شريط أدوات فوق منتصف الحافة السفلية لعلامة التبويب. من اليسار إلى اليمين:

• Graph وFlow، مع إبراز الوضع الحالي.
• Previous table وNext table، في Flow فقط: سهم يشير إلى اليسار وسهم يشير إلى اليمين ينتقلان خطوةً إلى الوراء وخطوةً إلى الأمام عبر الجداول التي قُصر عليها وضع التدفق، راجع الجدول السابق والجدول التالي. ويبدو كلٌّ منهما باهتًا ما دام لا يوجد ما يمكن الانتقال إليه في ذلك الاتجاه.
• Zoom out، ومستوى التكبير الحالي بنسبة مئوية مثل 100%، وZoom in. تغيّر كل ضغطة مستوى التكبير بمقدار 4 نقاط مئوية، مع إبقاء منتصف الشاشة في مكانه. تعرض النسبة المئوية مستوى تكبير الوضع الذي أنت فيه، والنقر عليها يعيد مستوى التكبير ذاك إلى 100%.
• Fit، الذي يضع كل ما يعرضه الوضع ضمن إطار العرض: كل عقدة في Graph، وكل بطاقة في Flow.
• Tidy Up، في Flow فقط، الذي يعيد ترتيب البطاقات، راجع كيف يرتّب وضع التدفق البطاقات.
• قائمة عرض الصفوف، في Flow فقط، وتحمل اسم الخيار الحالي، راجع عرض الصفوف.
• القائمة Name View، في Flow فقط، وتحمل اسم العرض الحالي، راجع الأسماء على البطاقات.
• Show all، في Flow فقط وعندما يكون العرض مضيَّقًا فقط، ويعيد العرض إلى المخطط كاملًا، راجع التركيز على الجداول.
• البوصلة Go to content، التي تنضم إلى نهاية شريط الأدوات فقط عندما لا تظهر أي عقدة أو بطاقة على الشاشة. تعرض سهمًا يشير إلى أقرب عقدة أو بطاقة ومدى بُعدها، مثل 1.2k. انقر عليها لتوسيط تلك العقدة أو البطاقة دون تغيير مستوى التكبير.

تذكر أزرار التكبير والتصغير والسهمان اختصاراتها في تلميحاتها، على سبيل المثال Zoom in (Ctrl + Plus) (Windows/Linux) أو Zoom in (⌘ + Plus) (Mac)، وPrevious table (Ctrl + Z) (Windows/Linux) أو Previous table (⌘ + Z) (Mac).
يغيّر Ctrl + Plus وCtrl + Minus (Windows/Linux) أو ⌘ + Plus و⌘ + Minus (Mac) مستوى التكبير خطوةً خطوة كما تفعل الأزرار، في أيٍّ من الوضعين، ويعيد Ctrl + 0 (Windows/Linux) أو ⌘ + 0 (Mac) مستوى التكبير مباشرةً إلى 100%. وفي Flow، ينتقل Ctrl + Z وCtrl + Shift + Z (Windows/Linux) أو ⌘ + Z و⌘ + Shift + Z (Mac) خطوةً كما يفعل السهمان.
يؤدي النقر على النسبة المئوية ما يؤديه Ctrl + 0 (Windows/Linux) أو ⌘ + 0 (Mac)، ويُذكر هذا الاختصار في تلميحها. لا تفعل الاختصارات شيئًا أثناء فتح البحث السريع.

وضع الرسم البياني

يرسم المستند كاملًا على شكل رسم بياني موجّه بالقوى، لترى في لمحة واحدة كيف ترتبط الجداول بعضها ببعض وأيّها يقع في مركز مجال ما.

قراءة الرسم البياني

كل جدول وكل عمود عقدة، ويُرسم النوعان بلونين مختلفين. لا تُرسم الملاحظات ولا مجموعات الجداول.
تتصل كل عقدة عمود بالجدول الذي تنتمي إليه، ويتصل أي جدولين تربطهما علاقة أحدهما بالآخر.
تتصل الجداول التي تربطها أكثر من علاقة في الاتجاه نفسه بوصلة واحدة فقط، ولا تُرسم أي وصلة للعلاقة التي تبدأ وتنتهي عند الجدول نفسه.

تظهر أسماء الجداول على الرسم البياني كلما كبّرت العرض، فتتدرج في الظهور بين 50% و100%، ويُقتطع الاسم الأطول من 15 حرفًا. لا تحمل عقد الأعمدة أي تسمية عند أي مستوى تكبير.
تتبع التسميات عرض الأسماء، راجع خارج لوحة الرسم. وفي العرض Both Names، تضع التسمية الاسم المنطقي في سطر والاسم في السطر الذي تحته، ويُقتطع كل سطر على حدة.

التنقل في الرسم البياني

تغيّر عجلة الماوس مستوى التكبير حول ما يقع تحت المؤشر، من 10% إلى 400%.
وتغيّر إيماءة القرص على لوحة اللمس مستوى التكبير بالطريقة نفسها، ويغيّر إصبعان على شاشة اللمس مستوى التكبير حول النقطة الواقعة بينهما ويحرّكان العرض أثناء تحرّكهما.
اسحب الخلفية لتحريك العرض، أو اسحب بزر الماوس الأوسط من أي مكان، حتى من فوق عقدة، كما في لوحة رسم ERD. السحب بالزر الأوسط يحرّك العرض فقط: فهو لا يجرّ أي عقدة أبدًا.

أما أزرار التكبير والتصغير في شريط الأدوات واختصارات التكبير والتصغير فتُبقي منتصف الشاشة ثابتًا، ضمن النطاق نفسه، ويضع Fit كل العقد ضمن إطار العرض.

المعاينة عند وضع المؤشر

ضع المؤشر فوق عقدة جدول لمعاينة ذلك الجدول، بجوار المؤشر.
أما وضع المؤشر فوق عقدة عمود فيرسم حلقةً حولها فقط؛ ولا تُفتح أي معاينة.

تعرض المعاينة الأعمدة والخلايا نفسها التي تعرضها لوحة رسم ERD، بالترتيب نفسه، وتسمّيها كما تفعل لوحة الرسم في عرض الأسماء الذي أنت فيه، راجع خيارات عرض الجدول وضبط ترتيب الأعمدة وعرض الأسماء.
عند تفعيل خيار العرض Alternate Key، يحمل كل عمود من أعمدة مفتاح بديل علامته، مثل AK1.1، في آخر صفه، وتتّسع المعاينة لها كما يتّسع الجدول على لوحة رسم ERD.
وعلى عكس الجدول على لوحة رسم ERD، لا يأخذ رأس المعاينة أبدًا لون مجموعة الجدول، ولا تحمل أسماؤها أبدًا العلامات التي تضعها فحوصات القاموس على لوحة الرسم.
المعاينة للعرض فقط، وتُخفى أثناء سحب عقدة أو تحريك العرض.

إبراز الجوار

يؤدي وضع المؤشر فوق جدول أيضًا إلى إبراز جواره: الجدول نفسه، وأعمدته، والجداول التي تربطه بها علاقاته في أيٍّ من الاتجاهين، والوصلات بينها.
ويخفت كل ما عدا ذلك على الرسم البياني، فيظهر ما يتصل به الجدول وحده بوضوح.

نقل العقد

اسحب عقدة بزر الماوس الأيسر لجرّها، مع كل ما يتصل بها، إلى موضع جديد.
تُثبَّت العقدة تحت المؤشر ما دمت ممسكًا بها، ويُعاد تنشيط التخطيط من حولها.
وتستقر من جديد عندما تُفلتها — فلا يبقى شيء مثبّتًا حيث أفلتّه.
الضغط أو السحب بزر الماوس الأيمن على عقدة لا يجرّها ولا يحرّك العرض.

الرسم البياني لقطة ثابتة

يُبنى الرسم البياني من المستند كما هو لحظة فتح علامة التبويب هذه، ويُعاد بناؤه من الصفر في كل مرة تعود إليها.
ويُعاد بناؤه كذلك عند التبديل إلى Graph من Flow، وتبدأ كل إعادة بناء من جديد عند 100%.

وضع التدفق

يرسم كل جدول على شكل بطاقة ويرتّب البطاقات وفق علاقاتها. لا تُرسم الملاحظات ولا مجموعات الجداول.
وهو ليس التخطيط Flow في التخطيط التلقائي، الذي ينقل الجداول في علامة تبويب ERD نفسها.

تُرسم كل بطاقة مثل الجدول في علامة تبويب ERD: لون الجدول على طول حافتها اليسرى، وشريط رأس فيه أيقونة جدول وأسماء الجدول كما يعرضها عرض الأسماء، ثم الصفوف التي يقتضيها عرض الصفوف. وعلى عكس الجدول في علامة تبويب ERD، ترسم البطاقة أيضًا خطًا بين صفوفها، ولا يأخذ رأسها أبدًا لون مجموعة الجدول. تحتفظ البطاقات بهذا المظهر عند كل مستويات التكبير، ولا تتقلّص أبدًا إلى اسمها كما تفعل الجداول في علامة تبويب ERD عند مستوى تكبير 70% وما دونه. لا يمكن تعديل أي شيء على البطاقة.

خط الربط منحنى أملس واحد من جدول إلى جدول، يُرسم أسفل البطاقات، لذا يمكن أن يمر خلف إحداها. تنحني العلاقة من جدول إلى نفسه حول الزاوية العلوية اليمنى للبطاقة، كما في علامة تبويب ERD، راجع توجيه خطوط الربط. يُرسم كل خط ربط بالخط الرمادي المتصل نفسه، سواء كانت العلاقة مُعرِّفة أم لا، مع علامات الأطراف نفسها الموجودة في علامة تبويب ERD، راجع قراءة خط الربط. يرسم وضع التدفق خطوط الربط حتى عندما يكون خيار العرض Relationship معطّلًا. ولا يرسم أبدًا التسميتين D: وU: لإجراءي ON DELETE وON UPDATE للعلاقة، ولا يُظهر التلميح الذي يشرحهما، أيًّا كانت قيمة خيار العرض Referential Actions.

عند عرض المخطط كاملًا، تُجمع الجداول التي لا تربطها أي علاقة بجدول آخر في كتلة واحدة بدلًا من أن تتناثر بين بقية الجداول.

عرض الصفوف

تحدد قائمة عرض الصفوف في شريط الأدوات مقدار ما يُرسم من كل بطاقة. تسميتها هي الخيار الحالي، ونص تلميحها، على سبيل المثال، Row display: Name only.
تُفتح القائمة فوق شريط الأدوات مع علامة اختيار بجوار الخيار الحالي. وتُغلق عندما تختار خيارًا، أو تنقر على التسمية مرة أخرى، أو تنقر في أي مكان آخر في المحرر، أو تضغط Escape، أو تبدّل إلى Graph.

عرض الصفوف	ما تعرضه كل بطاقة
Name only	الرأس وحده.
Keys only	أعمدة المفتاح الأساسي والمفتاح الخارجي، إضافةً إلى أي عمود آخر تنتهي عنده علاقة.
All fields	كل الأعمدة.

تُسرد الصفوف بترتيب أعمدة الجدول. يعرض كل صف اسم العمود، تسبقه أيقونة مفتاح عندما يكون العمود مفتاحًا أساسيًا أو مفتاحًا خارجيًا أو كليهما، ونوع البيانات على اليمين، سواء أكانت البطاقة مُبرَزة أم لا. ويحدد عرض الأسماء الأسماء التي يعرضها الصف وما إذا كان يعرض مجال العمود.
لا تُرسم أي خلية أخرى ولا علامة المفتاح البديل، ولا تنطبق على البطاقات خيارات عرض الجدول ولا ضبط ترتيب الأعمدة، الذي يرتّب الخلايا داخل الصف.

عندما يُفتح وضع التدفق أول مرة، يبدأ على Name only، أو على Keys only إذا كان التركيز على الجداول هو ما فتحه. وبعد ذلك، لا يتغير عرض الصفوف إلا عندما تختار خيارًا آخر، ويبقى كما هو عند تضييق العرض أو توسيعه.
يؤدي تغيير عرض الصفوف إلى تغيير حجم البطاقات، لذا يعيد وضع التدفق ترتيبها ويضبطها لتلائم الشاشة.

الأسماء على البطاقات

تسمّي البطاقة جدولها وأعمدتها في عرض الأسماء، وهو العرض نفسه الذي ترسم به علامة تبويب ERD، راجع عرض الأسماء.
بدّله هنا باستخدام القائمة Name View في شريط الأدوات. يحمل زرها اسم العرض الحالي، Physical Names أو Logical Names أو Both Names، ونص تلميحه Name View. وتُفتح القائمة فوق شريط الأدوات مع علامة اختيار بجانب العرض الحالي، وتُغلق كما تُغلق قائمة عرض الصفوف. والاختيار منها يبدّل العرض في المحرر كله، بما في ذلك علامة تبويب ERD، كما يفعل التبديل من أي مكان آخر، راجع تبديل العرض.

ترتّب البطاقات خلاياها وفق عرض الأسماء وحده. ولا يغيّرها أي خيار عرض، بما في ذلك Domain:

عرض الأسماء	الرأس	كل صف
Physical Names	اسم الجدول.	اسم العمود، ثم نوع البيانات.
Logical Names	الاسم المنطقي للجدول.	الاسم المنطقي للعمود، ثم اسم مجاله، أو نوع بياناته ما دام غير مرتبط بأي مجال.
Both Names	الاسم المنطقي، ثم اسم الجدول، خافتًا.	الاسم المنطقي، والاسم، والمجال، ونوع البيانات.

ما دام الاسم المنطقي فارغًا، يعرض العرض Logical Names الاسم مكانه باهتًا، أو النص النائب table أو column حين يكون الاسم فارغًا أيضًا، ويعرض العرض Both Names النص النائب الباهت logical. وفي العرض Both Names، يعرض العمود غير المرتبط بأي مجال النص النائب الباهت domain.
ولا تحمل البطاقة أبدًا العلامات التي تضعها فحوصات القاموس على الأسماء في علامة تبويب ERD.
ويؤدي تبديل عرض الأسماء إلى تغيير حجم البطاقات، لذا يعيد وضع التدفق ترتيبها، راجع كيف يرتّب وضع التدفق البطاقات.

التنقل في وضع التدفق

تحرّك عجلة الماوس العرض، ويحرّكه Shift + Wheel أفقيًا. ويغيّر Ctrl + Wheel (Windows/Linux) أو ⌘ + Wheel (Mac) مستوى التكبير، مع إبقاء منتصف الشاشة في مكانه.
تغيّر إيماءة القرص على لوحة اللمس مستوى التكبير حول النقطة التي تقرص عندها، ويغيّر إصبعان على شاشة اللمس مستوى التكبير حول النقطة الواقعة بينهما ويحرّكان العرض أثناء تحرّكهما.
اسحب الخلفية لتحريك العرض، أو اسحب بزر الماوس الأوسط من أي مكان، حتى من فوق بطاقة. السحب بالزر الأوسط يحرّك العرض فقط ويترك التحديد كما هو. لا حدود لتحريك العرض، كما في لوحة رسم ERD.
يتراوح مستوى التكبير من 10% إلى 150%. يحتفظ وضع التدفق بمستوى تكبير وموضع عرض خاصين به، منفصلين عن مستوى التكبير وموضع العرض في علامة تبويب ERD، ولا يُحفظ أيٌّ منهما في المستند.

يلغي الضغط على الخلفية التحديد، ويرسم Ctrl + drag (Windows/Linux) أو ⌘ + drag (Mac) على الخلفية مربع تحديد.
لا توجد في وضع التدفق خريطة مصغرة ولا أشرطة تمرير. وعندما لا يُبقي تحريك العرض أي بطاقة على الشاشة، استخدم البوصلة Go to content في شريط الأدوات.

إبراز الجداول المرتبطة

ضع المؤشر فوق بطاقة لإبرازها وإبراز الجداول التي على بُعد علاقة واحدة منها وخطوط الربط التي تصلها بتلك الجداول. ويبقى خط الربط الواصل بين جدولين من تلك الجداول غير مُبرَز.
تحصل البطاقة المُبرَزة على إطار وتوهّج بلون التمييز، وتُصبغ صفوفها التي تنتهي عندها علاقة بصبغة فاتحة. ويتحول خط الربط المُبرَز إلى لون التمييز.
ولا يخفت أي شيء آخر، على عكس وضع الرسم البياني، ولا يُبرَز شيء ما لم تكن هناك بطاقة تحت المؤشر أو مثبّتة.

انقر على بطاقة لتثبيت إبرازها، فتبقى مُبرَزة عندما يبتعد المؤشر عنها. انقر على البطاقة نفسها مرة أخرى، أو انقر على الخلفية، لإلغاء التثبيت؛ والنقر على بطاقة أخرى ينقل التثبيت إليها. تُبرَز البطاقة التي تحت المؤشر والبطاقة المثبّتة معًا.
لا يؤدي السحب، ولا Ctrl + click (Windows/Linux) أو ⌘ + click (Mac)، ولا تحريك العرض، ولا أزرار البطاقة إلى تثبيت بطاقة أو إلغاء تثبيتها.

تجري جسيمات على طول كل خط ربط مُبرَز، من طرف الجدول الأصل، حيث المفتاح الأساسي، إلى طرف الجدول الفرعي. وعندما يُبرَز أكثر من 60 خط ربط في آن واحد، تتوقف الجسيمات ويبقى الإبراز.

أزرار البطاقة

أثناء وجود المؤشر فوق بطاقة، يظهر زرا أيقونة، بلا تلميح لأي منهما، في الطرف الأيمن من رأسها:

• أيقونة نقاط المسار، وهي الأيقونة نفسها التي يعرضها الزر Flow، تضيّق وضع التدفق ليقتصر على ذلك الجدول والجداول التي على بُعد علاقة واحدة منه، راجع التركيز على الجداول. ويبقى ما عرضه وضع التدفق قبل ذلك على بُعد ضغطة واحدة على Previous table، راجع الجدول السابق والجدول التالي.
• أيقونة الرابط الخارجي تنتقل إلى علامة تبويب ERD، وتحدد ذلك الجدول وحده، وتُحضره إلى المقدمة، وتجعل خلية اسمه، أو خلية اسمه المنطقي في العرضين Logical Names وBoth Names، هي الخلية التي عليها التركيز ما لم يكن التركيز على خلية من ذلك الجدول أصلًا. لا تُمرَّر لوحة الرسم إلى الجدول إلا إذا لم يكن ظاهرًا جيدًا من قبل، راجع أين يستقر الانتقال. ولا تبدأ أبدًا رسم علاقة ولا تُنهي علاقة قيد الرسم.

الضغط على أيٍّ من الزرين يخص الزر وحده: وعلى عكس الضغط في مكان آخر على البطاقة، لا يحدد البطاقة ولا يُحضرها إلى المقدمة. لذلك يترك زر نقاط المسار التحديد الذي كان لديك كما هو؛ ولا يحدد زر الرابط الخارجي الجدول إلا ضمن انتقاله إلى علامة تبويب ERD. ولا يعمل أيٌّ من الزرين إلا بالنقر بزر الماوس الأيسر.

نقل البطاقات

اسحب بطاقة بزر الماوس الأيسر من أي جزء منها باستثناء زرّي البطاقة؛ أما السحب بزر الماوس الأيمن فلا ينقل شيئًا.
يحدد الضغط على بطاقة تلك البطاقة، ويضيفها Ctrl + click (Windows/Linux) أو ⌘ + click (Mac) إلى التحديد، ويؤدي سحب بطاقة محددة إلى نقل كل البطاقات المحددة. التحديد هو نفسه الذي تستخدمه علامة تبويب ERD، لذا يبقى ما تحدده هنا محددًا عندما تعود إليها.

تتحرك البطاقة في وضع التدفق فقط: ويبقى جدولها في مكانه في علامة تبويب ERD.
تبقى البطاقة المنقولة في مكانها عند تحريك العرض وتغيير مستوى التكبير واستخدام Fit. وتعود إلى حيث وضعها التخطيط عندما تغادر علامة التبويب أو تبدّل إلى Graph ثم تعود، وعندما يعود Show all أو تعود خطوة إلى تخطيط يملكه وضع التدفق بالفعل. أما التخطيط الجديد فيرتّبها من جديد، مع مراعاة المكان الذي تركتها فيه، راجع كيف يرتّب وضع التدفق البطاقات.

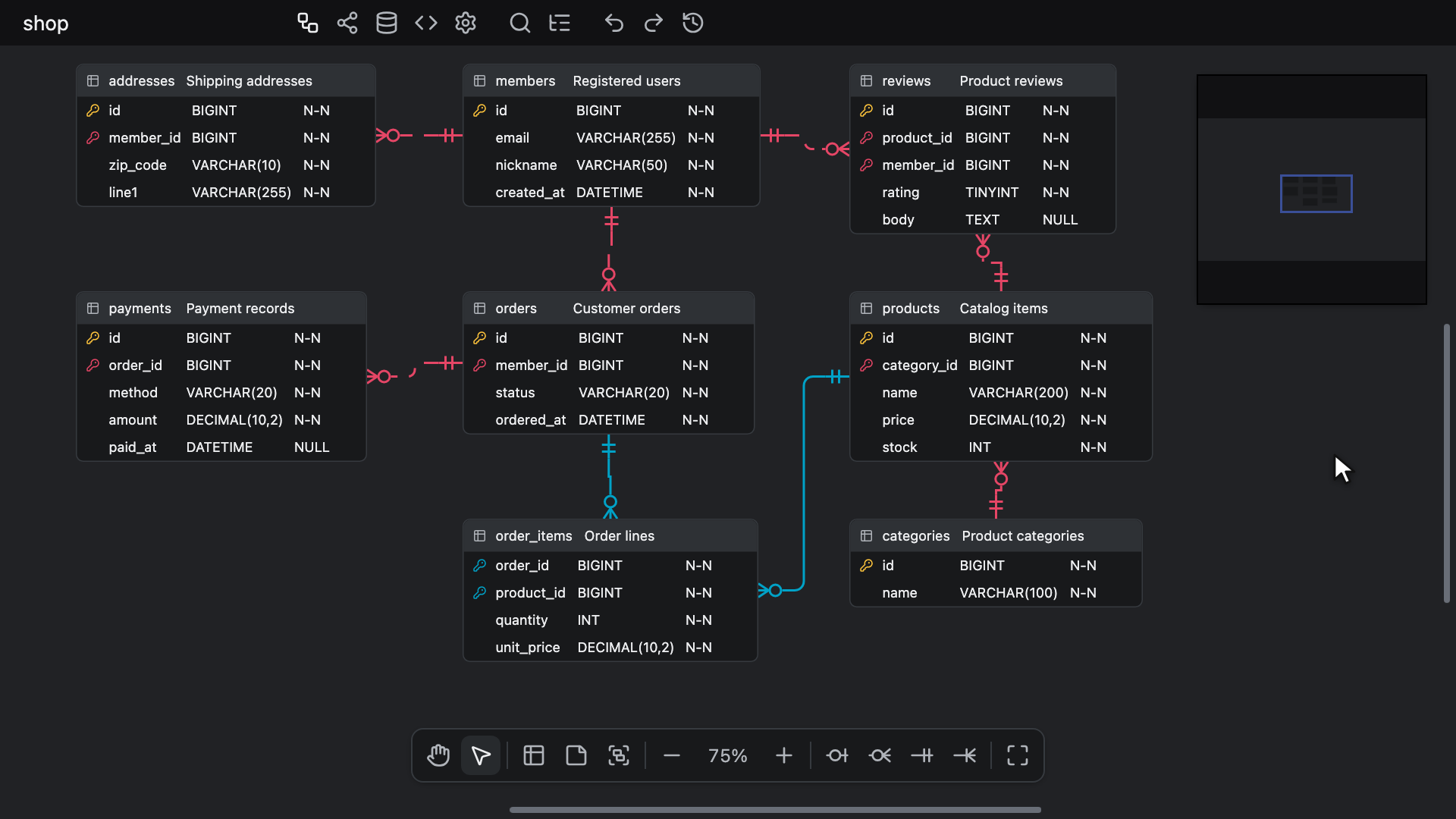

التركيز على الجداول

في علامة تبويب ERD، حدّد جدولًا واحدًا أو أكثر واضغط Alt + F (Windows/Linux) أو ⌥ + F (Mac)، أو انقر بزر الماوس الأيمن على جدول واختر Focus on this table.
تُفتح علامة تبويب التصور المرئي في Flow، مقتصرةً على تلك الجداول وكل جدول على بُعد علاقة واحدة من أيٍّ منها، في أيٍّ من الاتجاهين. ولا تُرسم إلا خطوط الربط بين الجداول التي تعرضها.

عندما يكون الجدول الذي تنقر عليه بزر الماوس الأيمن واحدًا من عدة جداول محددة، يظهر العنصر باسم Focus on selected tables ويركّز على التحديد كله. أما النقر بزر الماوس الأيمن على جدول خارج التحديد فيركّز على ذلك الجدول وحده.
يأخذ Alt + F الجداول المحددة ويستبعد الملاحظات ومجموعات الجداول. وإذا لم يكن أي جدول محددًا فلا يفعل شيئًا، حتى لو كانت مجموعة محددة: اختر Select tables من قائمة السياق للمجموعة أولًا، راجع تحديد المجموعات.
ويُتجاهَل أثناء تحرير خلية أو ملاحظة أو اسم مجموعة، وأثناء وجود تركيز لوحة المفاتيح في المستكشف، وأثناء فتح البحث السريع أو خصائص الجدول أو عارض الفروق أو معاينة التخطيط التلقائي أو السفر عبر الزمن أو مربع الحوار Export image أو Map Columns.

داخل وضع التدفق، يضيّق زر البطاقة ذو أيقونة نقاط المسار العرض بالطريقة نفسها، مع التركيز على ذلك الجدول الواحد. ويعود Show all في شريط الأدوات إلى المخطط كاملًا. وينتقل Previous table وNext table في شريط الأدوات، أو مفاتيحهما، خطوةً إلى الوراء وخطوةً إلى الأمام عبر ما قُصر عليه وضع التدفق، راجع الجدول السابق والجدول التالي.
يُرتَّب العرض المضيَّق بتخطيط خاص به ويُضبط ليلائم الشاشة. ويبقى مضيَّقًا عندما تغادر علامة التبويب أو تبدّل إلى Graph ثم تعود، ولا يوسّعه Escape.

الجدول السابق والجدول التالي

يتذكر وضع التدفق ما قُصر عليه، كما يفعل سجل المتصفح. ففي كل مرة ينتقل فيها العرض إلى جداول أخرى — عبر التركيز على الجداول من علامة تبويب ERD، أو باستخدام زر البطاقة ذي أيقونة نقاط المسار، أو باستخدام Show all — يُحتفظ بما كان يعرضه قبل ذلك خطوةً إلى الوراء، سواء أكان بضعة جداول أم المخطط كاملًا.

• يرجع Previous table في شريط الأدوات خطوةً، ويتقدم Next table مجددًا إلى ما تركه Previous table.
• في Flow، يرجع Ctrl + Z (Windows/Linux) أو ⌘ + Z (Mac) خطوةً كما يفعل Previous table، ويتقدم Ctrl + Shift + Z (Windows/Linux) أو ⌘ + Shift + Z (Mac) خطوةً كما يفعل Next table. ولا يتراجعان هناك أبدًا عن تعديل في المخطط ولا يعيدانه. وفي Graph، وأثناء فتح البحث السريع، لا يفعلان شيئًا.
• تضييق العرض أو الضغط على Show all بعد الرجوع خطوةً يُسقط الخطوات إلى الأمام. أما التركيز مجددًا على الجداول نفسها تمامًا التي قُصر عليها وضع التدفق فلا يضيف خطوة ولا يُسقط أيًّا منها.
• يُحتفظ بآخر 100 خطوة إلى الوراء، وتُسقط أقدمها أولًا.

تعرض الخطوة ما بقي من جداولها في المخطط، مع كل جدول على بُعد علاقة واحدة منها، كما يفعل التركيز. والخطوة التي أُزيلت كل جداولها تُتخطى وتُسقط، وكذلك الخطوة التي ستُبقي وضع التدفق حيث هو: على الجداول نفسها التي قُصر عليها الآن، أو على المخطط كاملًا حين يعرضه وضع التدفق بالفعل.
يبدو الزر باهتًا، ولا يفعل شيئًا، ما دامت لا توجد خطوة متبقية في ذلك الاتجاه. ويبدو الزران باهتين عندما يُفتح وضع التدفق أول مرة، سواء على المخطط كاملًا أو على الجداول التي فتحه عليها التركيز. وبعد أن يُفتح وضع التدفق، يحتفظ التركيز اللاحق من علامة تبويب ERD بما كان يعرضه وضع التدفق عند مغادرتك له خطوةً إلى الوراء.
تُرتَّب الخطوة وتُضبط لتلائم الشاشة كما يحدث مع التركيز — راجع كيف يرتّب وضع التدفق البطاقات — ويبقى عرض الصفوف كما هو.

الخطوات خاصة بوضع التدفق. يُحتفظ بها ما دام المحرر مفتوحًا، عبر زيارة علامات التبويب الأخرى وGraph، لكنها لا تُحفظ في المستند ولا تُرسل إلى المتعاونين، ولا تضيف شيئًا إلى سجل التراجع. واستبدال المستند كله يحذفها مع بقية ما يحتفظ به وضع التدفق.

في لغة عرض تُكتب من اليمين إلى اليسار، يحتفظ شريط الأدوات بترتيبه ويتبادل السهمان وظيفتيهما، فيكون Previous table هو السهم الذي يشير إلى اليمين. وتبقى المفاتيح كما هي، راجع اللغات المكتوبة من اليمين إلى اليسار.

كيف يرتّب وضع التدفق البطاقات

في أول مرة يُعرض فيها Flow، تُرتَّب الجداول التي يعرضها خارج الخيط الرئيسي وتُضبط النتيجة لتلائم الشاشة.
يُحتفظ بالتخطيط ما دام المحرر مفتوحًا. وإذا غادرت علامة التبويب أو بدّلت إلى Graph ثم عدت، يعيد وضع التدفق استخدامه، مع بقاء مستوى التكبير وموضع العرض حيث تركتهما.
يحتفظ وضع التدفق بتخطيط للمخطط كاملًا وآخر للجداول التي قُصر عليها آخر مرة، لذا يعود Show all إلى تخطيط المخطط الكامل ويضبطه ليلائم الشاشة دون حسابه من جديد، ما دام لم يتغير شيء مما بُني منه ذلك التخطيط. والانتقال خطوةً إلى المخطط كاملًا، أو إلى الجداول التي قُصر عليها وضع التدفق آخر مرة، يعيد استخدام ذلك التخطيط بالطريقة نفسها.

يعيد وضع التدفق ترتيب البطاقات عندما:

• تضغط على Tidy Up. وتُضبط النتيجة لتلائم الشاشة.
• تغيّر عرض الصفوف، أو تضيّق العرض إلى جداول أخرى، أو تنتقل خطوةً إلى جداول أخرى باستخدام Previous table أو Next table. وتُضبط النتيجة لتلائم الشاشة.
• تختار عرضًا آخر من القائمة Name View. وتُضبط النتيجة لتلائم الشاشة.
• تُضاف جداول أو علاقات أو تُزال، أو يُبدَّل عرض الأسماء — أثناء غيابك عن وضع التدفق، فتُرصد عند عودتك، أو بواسطة متعاون أثناء وجودك في وضع التدفق. ويبقى مستوى التكبير وموضع العرض على حالهما.

يأخذ كل تخطيط في الحسبان مواضع البطاقات الحالية، لذا لا يعيد Tidy Up بالضرورة ترتيبًا سابقًا.
التغيير الذي يغيّر حجم بطاقة فقط، مثل إعادة تسمية جدول أو كتابة اسم منطقي أو إضافة عمود، لا يعيد ترتيب البطاقات. اضغط على Tidy Up إذا انتهى الأمر بتداخل البطاقات.

يُظهر التخطيط الذي يستغرق أكثر من 6 ثوانٍ إشعار Placing tables، مع مؤشر تحميل دوّار وCancel.
Cancel، أو Escape في أي لحظة أثناء تنفيذ التخطيط، يلغيه؛ وTidy Up، أو العودة إلى Flow، يطلبه من جديد.
إذا فشل التخطيط — لا يشغّل المضيف أي SharedWorker، أو يتعذر بدء تشغيله، أو لا يعود أي تخطيط خلال 60 ثانية — يُظهر وضع التدفق إشعار Could not place tables مع علامة تحذير، ويحاول Tidy Up مرة أخرى. راجع Web Workers.
لا يرسم وضع التدفق إلا الجداول التي رتّبها آخر تخطيط له، في المخطط الكامل وفي العرض المضيَّق على حد سواء، لذا قد لا تظهر أي بطاقات على الإطلاق في أول مرة يُعرض فيها حتى ينجح تخطيط ما.
كلما أعاد وضع التدفق ترتيب البطاقات، كما في حالة تضييق العرض إلى جداول أخرى، يبقى الترتيب السابق على الشاشة حتى يصل التخطيط الجديد، ويبقى هناك إذا أُلغي ذلك التخطيط أو فشل.

عندما يُستبدل المستند كله، على سبيل المثال باستيراد ملف، تُحذف تخطيطات وضع التدفق وتركيزه وخطوات Previous table وNext table وعرض الصفوف ومستوى التكبير وموضع العرض، وفي المرة التالية التي تفتح فيها وضع التدفق يبدأ من جديد كما فعل في المرة الأولى: على المخطط كاملًا، أو مضيَّقًا إذا فتحته عبر التركيز على الجداول.

وضع التدفق لا يعدّل المستند أبدًا

يقرأ وضع التدفق المخطط فقط. لا يضيف تغيير مستوى التكبير وتحريك العرض ونقل البطاقات وTidy Up وعرض الصفوف والتثبيت والتركيز والانتقال خطوةً باستخدام Previous table وNext table شيئًا إلى سجل التراجع.
ولا تغيّر شيئًا في المخطط أيضًا. صحيح أن الضغط على بطاقة يُحضر جدولها إلى المقدمة، تمامًا كما يفعل النقر على جدول في علامة تبويب ERD، فيكون في المقدمة هناك أيضًا، لكن ترتيب التراص لا يُحفظ، راجع نقل عدة جداول. ولا يمسّ Graph المخطط بالطريقة نفسها.
القائمة Name View استثناء، ولكن فقط ما دام القفل Name View معطّلًا: فالاختيار منها حينئذٍ يبدّل عرض الأسماء في المخطط، فيُحفظ ويتبدّل العرض لدى المتعاونين معه. وما دام القفل مفعّلًا، كما هو افتراضيًا، فلا يغيّر الاختيار إلا شاشتك. وفي الحالتين لا يضيف شيئًا إلى سجل التراجع.
لا يضيف الضغط على بطاقة علاقةً أبدًا. وإذا غادرت علامة تبويب ERD أثناء رسم علاقة، فإن الضغط على بطاقة يختار جدولها نقطةَ بداية إذا لم يُختر أي جدول بعد، وإلا فإنه يُنهي الرسم.
أما زر البطاقة ذو أيقونة الرابط الخارجي فيذهب أبعد من ذلك، لأنه يُخرجك من وضع التدفق: فعندما يلزم أن تُمرَّر علامة تبويب ERD إلى الجدول، يُسجَّل ذلك التمرير مثل أي تغيير آخر في موضع العرض.

تظل تعديلات المتعاونين تصل إلى المخطط أثناء وجودك في وضع التدفق، وتتبع البطاقات الجداول والعلاقات التي يضيفونها أو يزيلونها، راجع كيف يرتّب وضع التدفق البطاقات.
تُرسم إطارات تحديدهم وتركيزهم على البطاقات، لكن مؤشراتهم ومربعات السحب الخاصة بهم لا تُرسم، راجع التحرير التعاوني.

يعمل الوضعان، بما في ذلك التركيز والانتقال خطوةً، في محرر بالسمة readonly أيضًا، وكذلك القائمة Name View، التي لا تبدّل هناك إلا شاشتك.
وفي علامة تبويب ERD في المحرر للقراءة فقط لا تحتوي قائمة الجدول إلا على Table Properties ولا يحدد الضغط أي جدول، لذا ركّز باستخدام Alt + F (Windows/Linux) أو ⌥ + F (Mac) على الجدول الذي حدده انتقال من المستكشف أو البحث السريع.
