Visualización

Muestra todo el documento de un vistazo, en uno de dos modos:

• Graph, un grafo dirigido por fuerzas de todas las tablas, sus columnas y las relaciones entre ellas; consulta Modo Graph.
• Flow, cada tabla dibujada como una tarjeta y dispuesta siguiendo sus relaciones; consulta Modo Flow.

Ábrela desde la pestaña Visualization de la barra de herramientas superior, o desde la búsqueda rápida, en Tab.
Desde la pestaña ERD, Alt + F (Windows/Linux) o ⌥ + F (Mac) y la opción Focus on this table del menú contextual de la tabla la abren directamente en Flow, acotada a las tablas que hayas elegido y a las que están a una relación de distancia; consulta Centrarse en tablas.

Cambia de modo con los botones Graph y Flow del extremo izquierdo de la barra de herramientas.
Un editor recién abierto empieza en Graph. El modo que elijas se mantiene mientras el editor está abierto, aunque visites otras pestañas, pero no se guarda en el documento.

Barra de herramientas

Una barra de herramientas flota sobre el centro del borde inferior de la pestaña. De izquierda a derecha:

• Graph y Flow, con el modo actual resaltado.
• Zoom out, el zoom actual como porcentaje, por ejemplo 100%, y Zoom in. Cada pulsación cambia el zoom en 4 puntos porcentuales y mantiene el centro de la pantalla donde está. El porcentaje muestra el zoom del modo en el que estás, y al hacer clic en él ese zoom vuelve al 100%.
• Fit, que deja a la vista todo lo que muestra el modo: todos los nodos en Graph, todas las tarjetas en Flow.
• Tidy Up, solo en Flow, que vuelve a disponer las tarjetas; consulta Cómo coloca Flow las tarjetas.
• El menú de vista de filas, solo en Flow, cuya etiqueta es la opción actual; consulta Vista de filas.
• Show all, solo en Flow y solo mientras la vista está acotada, que vuelve a todo el diagrama; consulta Centrarse en tablas.
• La brújula Go to content, que se añade al final de la barra de herramientas solo mientras no hay ningún nodo ni ninguna tarjeta en pantalla. Muestra una flecha que apunta al elemento más cercano, sea un nodo o una tarjeta, y a qué distancia está, por ejemplo 1.2k. Haz clic en ella para centrar ese nodo o esa tarjeta sin cambiar el zoom.

Los botones de zoom indican sus atajos de teclado en sus descripciones emergentes, por ejemplo Zoom in (Ctrl + Plus) (Windows/Linux) o Zoom in (⌘ + Plus) (Mac).
Ctrl + Plus y Ctrl + Minus (Windows/Linux) o ⌘ + Plus y ⌘ + Minus (Mac) cambian el zoom por pasos como los botones, en cualquiera de los dos modos, y Ctrl + 0 (Windows/Linux) o ⌘ + 0 (Mac) vuelve directamente al 100%.
Hacer clic en el porcentaje equivale a Ctrl + 0 (Windows/Linux) o ⌘ + 0 (Mac), y su descripción emergente indica ese atajo. Los atajos no hacen nada mientras la búsqueda rápida está abierta.

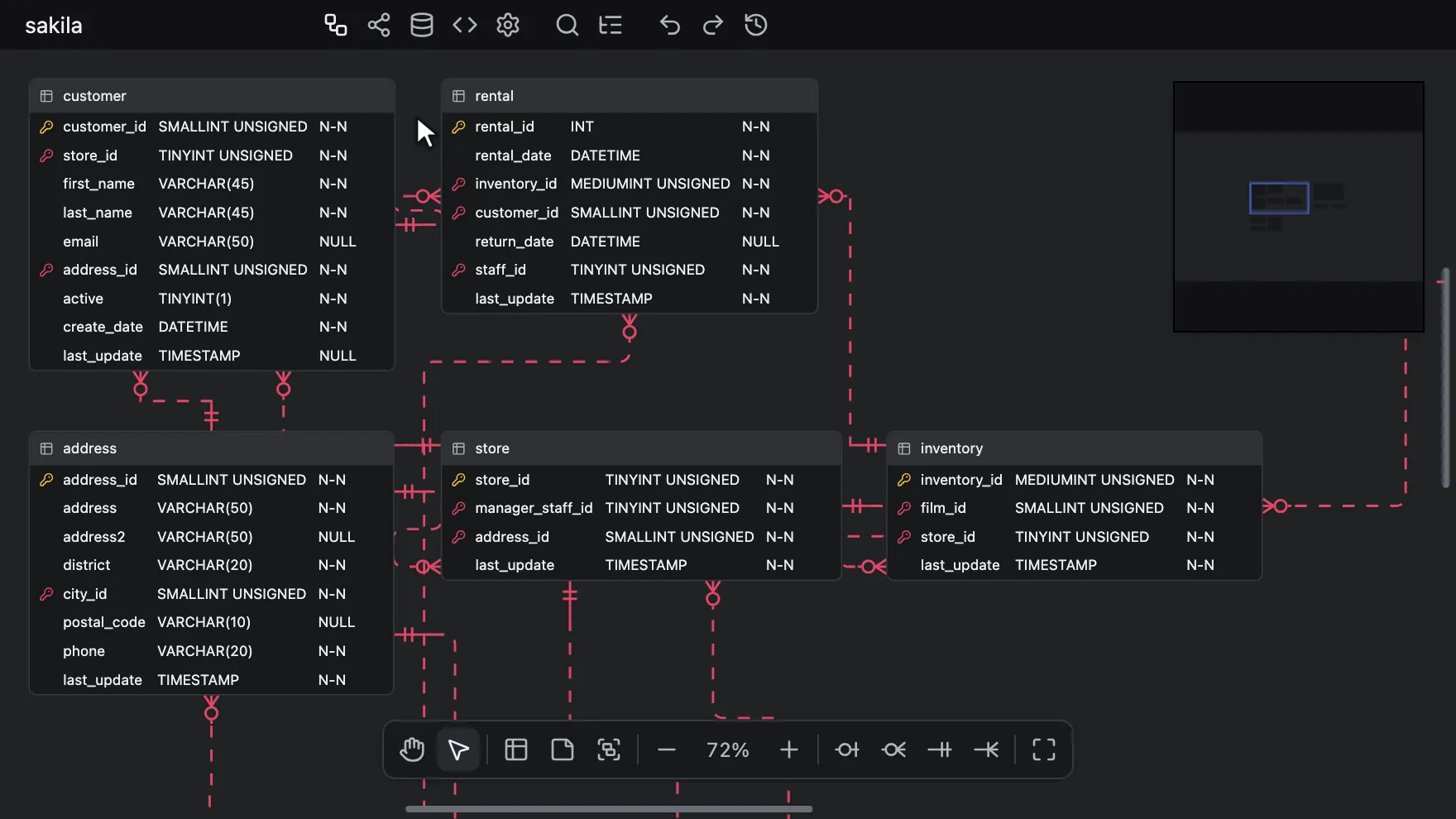

Modo Graph

Dibuja todo el documento como un grafo dirigido por fuerzas, para que veas de un vistazo cómo se relacionan las tablas entre sí y cuáles ocupan el centro de un dominio.

Cómo leer el grafo

Cada tabla y cada columna es un nodo, y los dos tipos se dibujan en colores distintos. Las notas y los grupos de tablas no se dibujan.
Cada nodo de columna está enlazado con la tabla a la que pertenece, y dos tablas unidas por una relación están enlazadas entre sí.
Las tablas unidas por más de una relación en el mismo sentido se enlazan una sola vez, y una relación que empieza y termina en la misma tabla no dibuja ningún enlace.

Los nombres de las tablas aparecen en el grafo a medida que acercas la vista, de forma gradual entre el 50% y el 100%, y un nombre de más de 15 caracteres se recorta. Los nodos de columna no llevan etiqueta con ningún nivel de zoom.

Moverse por el grafo

La rueda hace zoom, con centro en lo que haya bajo el puntero, del 10% al 400%.
Pellizcar en el panel táctil hace zoom de la misma forma, y dos dedos en una pantalla táctil hacen zoom con centro en el punto que hay entre ellos y desplazan la vista al moverse.
Arrastra el fondo para desplazar la vista, o arrastra con el botón central del ratón desde cualquier parte, incluido un nodo, como en el lienzo ERD. Un arrastre con el botón central solo desplaza la vista: nunca tira de un nodo.

Los botones de zoom de la barra de herramientas y los atajos de zoom, en cambio, mantienen fijo el centro de la pantalla, dentro del mismo intervalo, y Fit deja a la vista todos los nodos.

Vista previa al pasar el puntero

Pasa el puntero por encima de un nodo de tabla para ver una vista previa de esa tabla junto al cursor.
Al pasar el puntero por encima de un nodo de columna solo se dibuja un anillo a su alrededor; no se abre ninguna vista previa.

La vista previa muestra las mismas columnas que el lienzo ERD, en el mismo orden; consulta Opciones de vista de tabla y Ajustar el orden de las columnas.
Con la opción de vista Alternate Key activada, cada columna de una clave alternativa lleva su marca, como AK1.1, al final de su fila, y la vista previa se ensancha para mostrarla, igual que la tabla en el lienzo ERD.
A diferencia de una tabla en el lienzo ERD, su encabezado nunca toma el color del grupo de la tabla.
Es solo de visualización y se oculta mientras arrastras un nodo o desplazas la vista.

Resaltar la vecindad

Al pasar el puntero por encima de una tabla también se ilumina su vecindad: la propia tabla, sus propias columnas, las tablas que sus relaciones unen en cualquiera de los dos sentidos y los enlaces entre ellas.
Todo lo demás del grafo se atenúa, de modo que lo que toca la tabla se distingue por sí solo.

Mover nodos

Arrastra un nodo con el botón izquierdo del ratón para llevarlo, junto con todo lo que está enlazado a él, a una nueva posición.
El nodo queda fijado bajo el puntero mientras lo mantienes pulsado, y la disposición se reactiva a su alrededor.
Se vuelve a estabilizar cuando lo sueltas; nada queda fijado donde lo soltaste.
Una pulsación o un arrastre con el botón derecho sobre un nodo ni tira de él ni desplaza la vista.

El grafo es una instantánea

El grafo se construye a partir del documento tal como está en el momento en que abres esta pestaña, y se reconstruye desde cero cada vez que vuelves a ella.
Cambiar a Graph desde Flow también lo reconstruye, y cada reconstrucción vuelve a empezar al 100%.

Modo Flow

Dibuja cada tabla como una tarjeta y dispone las tarjetas siguiendo sus relaciones. Las notas y los grupos de tablas no se dibujan.
No se trata de la disposición Flow de la disposición automática, que mueve las propias tablas de la pestaña ERD.

Cada tarjeta se dibuja como una tabla en la pestaña ERD: el color de la tabla a lo largo de su borde izquierdo, una franja de encabezado con un icono de tabla y el nombre de la tabla, y después las filas que pide su vista de filas. A diferencia de una tabla en la pestaña ERD, una tarjeta también dibuja una línea entre sus filas, y su encabezado nunca toma el color del grupo de la tabla. Las tarjetas mantienen ese aspecto con cualquier nivel de zoom y nunca se reducen a su nombre como hacen las tablas en la pestaña ERD al 70% o menos. No se puede editar nada de una tarjeta.

Un conector es una sola curva suave de tabla a tabla, dibujada por debajo de las tarjetas, por lo que puede pasar por detrás de una. Una relación de una tabla consigo misma se curva alrededor de la esquina superior derecha de la tarjeta, como en la pestaña ERD; consulta Trazado de los conectores. Todos los conectores se dibujan con la misma línea continua gris, sea la relación identificadora o no, con las mismas marcas de extremo que en la pestaña ERD; consulta Cómo leer un conector. Flow dibuja los conectores incluso cuando la opción de vista Relationship está desactivada. Nunca dibuja las etiquetas D: y U: de las acciones ON DELETE y ON UPDATE de una relación ni muestra la descripción emergente que las detalla, diga lo que diga la opción de vista Referential Actions.

En el diagrama completo, las tablas que ninguna relación une a otra tabla se reúnen en un solo bloque en lugar de dispersarse entre las demás.

Vista de filas

El menú de vista de filas de la barra de herramientas determina cuánto se dibuja de cada tarjeta. Su etiqueta es la opción actual, y su descripción emergente indica, por ejemplo, Row display: Name only.
El menú se abre encima de la barra de herramientas con una marca de verificación junto a la opción actual. Se cierra cuando eliges una, vuelves a hacer clic en la etiqueta, haces clic en cualquier otra parte del editor, pulsas Escape o cambias a Graph.

Vista de filas	Qué muestra cada tarjeta
Name only	Solo el encabezado.
Keys only	Las columnas de clave principal y de clave externa, además de cualquier otra columna en la que termine una relación.
All fields	Todas las columnas.

Las filas se enumeran en el orden de las columnas de la tabla. Cada fila muestra el nombre de la columna, con un icono de llave delante cuando la columna es clave principal, clave externa o ambas, y el tipo de datos a la derecha, que solo aparece mientras la tarjeta está iluminada.
No se dibuja ninguna otra celda ni marca de clave alternativa, y ni Opciones de vista de tabla ni Ajustar el orden de las columnas, que ordena las celdas dentro de una fila, se aplican a las tarjetas.

La primera vez que se abre Flow, empieza en Name only, o en Keys only si se abrió al centrarse en tablas. A partir de ahí, la vista de filas solo cambia cuando eliges otra, y acotar o ampliar la vista la conserva.
Cambiar la vista de filas cambia el tamaño de las tarjetas, así que Flow las vuelve a disponer y las ajusta a la pantalla.

Moverse por Flow

La rueda desplaza la vista, y Shift + Wheel la desplaza en horizontal. Ctrl + Wheel (Windows/Linux) o ⌘ + Wheel (Mac) hace zoom y mantiene el centro de la pantalla donde está.
Pellizcar en el panel táctil hace zoom con centro en el punto donde pellizcas, y dos dedos en una pantalla táctil hacen zoom con centro en el punto que hay entre ellos y desplazan la vista al moverse.
Arrastra el fondo para desplazar la vista, o arrastra con el botón central del ratón desde cualquier parte, incluida una tarjeta. Un arrastre con el botón central solo desplaza la vista y deja la selección como está. El desplazamiento de la vista no tiene límites, como en el lienzo ERD.
El zoom va del 10% al 150%. Flow tiene su propio zoom y su propio desplazamiento, independientes de los de la pestaña ERD, y ninguno de los dos se guarda en el documento.

Pulsar sobre el fondo anula la selección, y Ctrl + drag (Windows/Linux) o ⌘ + drag (Mac) sobre el fondo dibuja un cuadro de selección.
Flow no tiene minimapa ni barras de desplazamiento. Cuando un desplazamiento deja la pantalla sin ninguna tarjeta, usa la brújula Go to content de la barra de herramientas.

Iluminar las tablas relacionadas

Pasa el puntero por encima de una tarjeta para iluminarla junto con las tablas que están a una relación de distancia de ella y los conectores que la unen a esas tablas. Un conector entre dos de esas tablas sigue sin iluminarse.
Una tarjeta iluminada recibe un borde y un resplandor del color de énfasis, sus tipos de datos aparecen gradualmente y se tiñen las filas en las que termina una relación. Un conector iluminado adopta el color de énfasis.
Nada más se atenúa, a diferencia de lo que ocurre en Graph, y no hay nada iluminado mientras ninguna tarjeta esté bajo el puntero ni fijada.

Haz clic en una tarjeta para fijar su iluminación, de modo que siga iluminada cuando el puntero se aleje. Vuelve a hacer clic en la misma tarjeta, o haz clic en el fondo, para liberarla; al hacer clic en otra tarjeta, la fijación pasa a ella. La tarjeta bajo el puntero y la tarjeta fijada se iluminan a la vez.
Arrastrar, Ctrl + click (Windows/Linux) o ⌘ + click (Mac), desplazar la vista y los botones de la tarjeta no fijan ni liberan ninguna tarjeta.

Por cada conector iluminado circulan partículas, desde el extremo de la tabla padre, donde está la clave principal, hasta el extremo de la tabla hija. Cuando hay más de 60 conectores iluminados a la vez, las partículas se detienen y la iluminación se mantiene.

Botones de la tarjeta

Mientras el puntero está sobre una tarjeta, aparecen en el extremo derecho de su encabezado dos botones de icono, ninguno con descripción emergente:

• El icono de puntos de ruta, el mismo que muestra el botón Flow, acota Flow a esa tabla y a las tablas que están a una relación de distancia; consulta Centrarse en tablas.
• El icono de enlace externo cambia a la pestaña ERD, selecciona solo esa tabla, la trae al frente y lleva el foco a la celda de su nombre, salvo que ya lo tenga una celda de esa tabla. El lienzo solo se desplaza hasta la tabla si esta no se ve ya bien; consulta Dónde termina un salto. Nunca inicia ni termina una relación que se esté dibujando.

Una pulsación en cualquiera de los dos botones solo afecta al botón: a diferencia de una pulsación en otra parte de la tarjeta, no selecciona la tarjeta ni la trae al frente. Por eso, el botón de puntos de ruta deja la selección que tenías; el botón de enlace externo selecciona la tabla solo como parte de su cambio a la pestaña ERD. Los dos botones solo responden al clic izquierdo.

Mover tarjetas

Arrastra una tarjeta con el botón izquierdo del ratón desde cualquier parte de ella excepto los dos botones de la tarjeta; un arrastre con el botón derecho no mueve nada.
Pulsar sobre una tarjeta la selecciona, Ctrl + click (Windows/Linux) o ⌘ + click (Mac) la añade a la selección, y arrastrar una tarjeta seleccionada mueve todas las tarjetas seleccionadas. La selección es la misma que usa la pestaña ERD, así que lo que seleccionas aquí sigue seleccionado cuando vuelves.

Una tarjeta solo se mueve en Flow: su tabla se queda donde está en la pestaña ERD.
Una tarjeta movida se queda en su sitio al desplazar la vista, al hacer zoom y con Fit. Vuelve a donde la colocó la disposición cuando sales de la pestaña o cambias a Graph y vuelves, y cuando Show all vuelve a una disposición del diagrama completo que Flow ya tiene. Una nueva disposición la vuelve a colocar teniendo en cuenta dónde la dejaste; consulta Cómo coloca Flow las tarjetas.

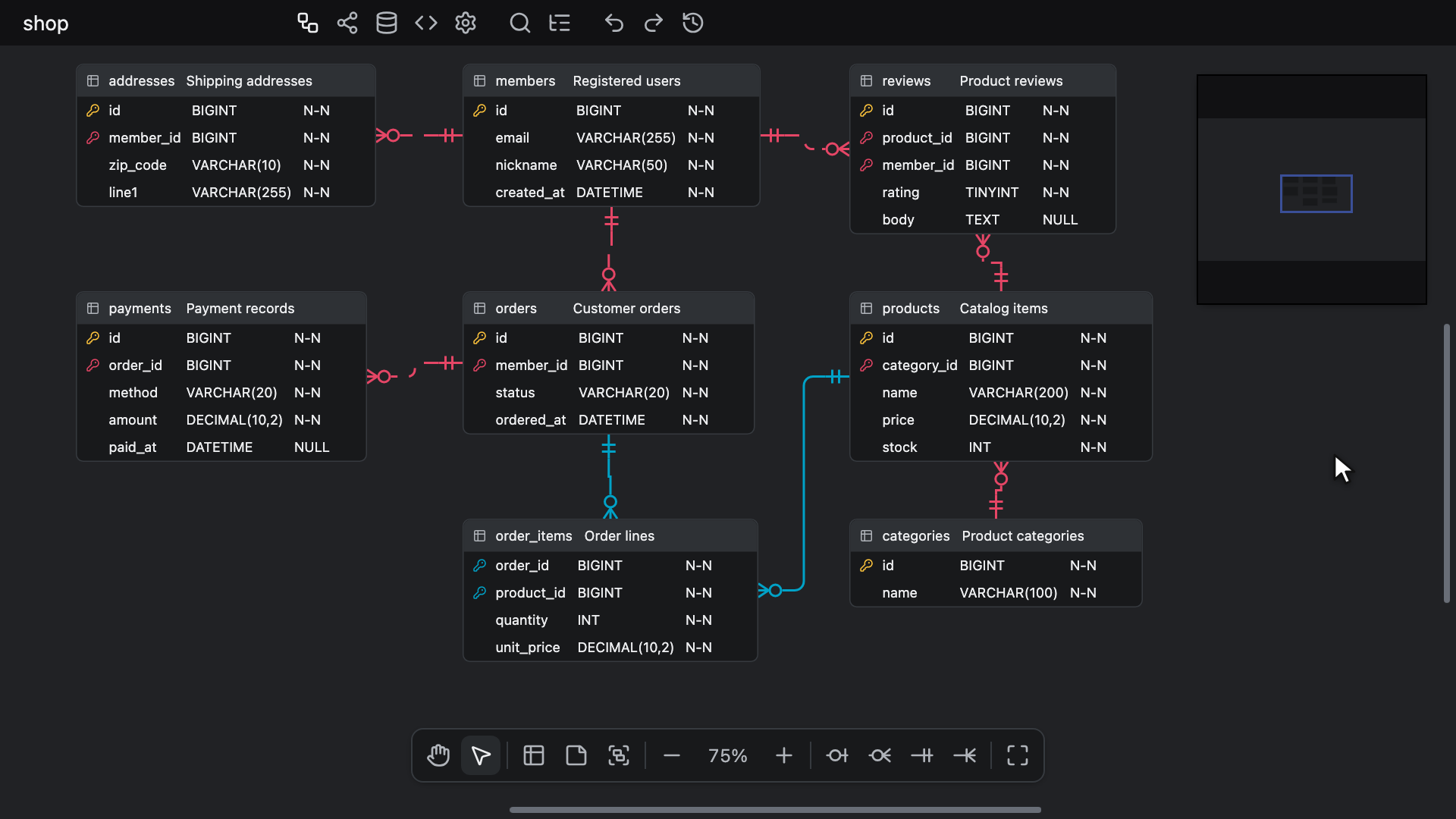

Centrarse en tablas

En la pestaña ERD, selecciona una o varias tablas y pulsa Alt + F (Windows/Linux) o ⌥ + F (Mac), o haz clic con el botón derecho en una tabla y elige Focus on this table.
La pestaña Visualización se abre en Flow, acotada a esas tablas y a todas las tablas que están a una relación de distancia de cualquiera de ellas, en cualquiera de los dos sentidos. Solo se dibujan los conectores entre las tablas que muestra.

Cuando la tabla en la que haces clic con el botón derecho es una de varias tablas seleccionadas, la opción indica Focus on selected tables y centra la vista en toda la selección. Hacer clic con el botón derecho en una tabla que está fuera de la selección centra la vista solo en esa tabla.
Alt + F toma las tablas seleccionadas y deja fuera las notas y los grupos de tablas. Si no hay ninguna tabla seleccionada, no hace nada, aunque haya un grupo seleccionado: elige primero Select tables en el menú contextual del grupo; consulta Seleccionar grupos.
Se ignora mientras se edita una celda, una nota o el nombre de un grupo, mientras el teclado está en el explorador, o mientras están abiertos la búsqueda rápida, el panel Propiedades de la tabla, el visor de diferencias, la vista previa de la disposición automática, el viaje en el tiempo, el cuadro de diálogo Export image o Map Columns.

Dentro de Flow, el botón de la tarjeta con el icono de puntos de ruta acota la vista del mismo modo, a esa única tabla. Show all, en la barra de herramientas, vuelve a todo el diagrama.
Una vista acotada se dispone por separado y se ajusta a la pantalla. Sigue acotada cuando sales de la pestaña o cambias a Graph y vuelves, y Escape no la amplía.

Cómo coloca Flow las tarjetas

La primera vez que se muestra Flow, las tablas que muestra se disponen fuera del hilo principal y el resultado se ajusta a la pantalla.
La disposición se conserva mientras el editor está abierto. Si sales de la pestaña o cambias a Graph y vuelves, Flow la reutiliza, con el zoom y el desplazamiento donde los dejaste.
Flow conserva una disposición para el diagrama completo y otra para la vista acotada, así que Show all vuelve a la disposición del diagrama completo y la ajusta a la pantalla sin volver a calcularla, siempre que no haya cambiado nada de lo que se usó para calcular esa disposición.

Flow vuelve a disponer las tarjetas cuando:

• Pulsas Tidy Up. El resultado se ajusta a la pantalla.
• Cambias la vista de filas o acotas la vista a otras tablas. El resultado se ajusta a la pantalla.
• Se añaden o se eliminan tablas o relaciones: en la pestaña ERD mientras no estás, lo que se detecta al volver, o por parte de un colaborador mientras estás en Flow. El zoom y el desplazamiento se quedan como están.

Cada disposición tiene en cuenta dónde están las tarjetas en ese momento, así que Tidy Up no restaura necesariamente una distribución anterior.
Un cambio que solo modifica el tamaño de una tarjeta, como cambiar el nombre de una tabla o añadir una columna, no vuelve a disponer las tarjetas. Pulsa Tidy Up si las tarjetas acaban superponiéndose.

Una disposición que tarda más de 6 segundos muestra un aviso Placing tables, con un indicador de carga giratorio y Cancel.
Cancel, o Escape en cualquier momento mientras se calcula la disposición, la descarta; Tidy Up, o volver a Flow, la vuelve a solicitar.
Si una disposición falla —el host no ejecuta ningún worker compartido, el worker no llega a iniciarse o no se recibe ninguna disposición en 60 segundos—, Flow muestra un aviso Could not place tables con un icono de advertencia, y Tidy Up lo vuelve a intentar. Consulta Web Workers.
Flow solo dibuja las tablas que colocó su última disposición, tanto en el diagrama completo como en una vista acotada, así que la primera vez que se muestra puede no haber ninguna tarjeta hasta que una disposición se complete con éxito.
Siempre que Flow vuelve a disponer las tarjetas, por ejemplo cuando acotas la vista a otras tablas, la distribución anterior permanece en pantalla hasta que llega la nueva disposición, y sigue ahí si esa disposición se cancela o falla.

Cuando se sustituye todo el documento, por ejemplo al importar un archivo, se descartan las disposiciones de Flow, el centrado en tablas, la vista de filas, el zoom y el desplazamiento, y la próxima vez que abras Flow empieza de nuevo como la primera vez: con el diagrama completo, o acotado si se abre al centrarse en tablas.

Flow nunca edita el documento

Flow solo lee el diagrama. El zoom, el desplazamiento de la vista, el movimiento de tarjetas, Tidy Up, la vista de filas, las fijaciones y el centrado en tablas no añaden nada al historial de deshacer.
Tampoco cambian nada en el diagrama. Pulsar sobre una tarjeta sí trae su tabla al frente, igual que hacer clic en una tabla en la pestaña ERD, así que también queda delante allí, pero el orden de apilamiento no se guarda; consulta Mover varias tablas. Graph deja el diagrama intacto de la misma manera.
Pulsar sobre una tarjeta nunca añade una relación. Si saliste de la pestaña ERD mientras dibujabas una, una pulsación sobre una tarjeta elige su tabla como punto de partida cuando todavía no se ha elegido ninguna y, si no, pone fin al dibujo.
El botón de la tarjeta con el icono de enlace externo va más allá, porque te saca de Flow: cuando la pestaña ERD tiene que desplazarse hasta la tabla, ese desplazamiento se registra como cualquier otro cambio de la posición de la vista.

Las ediciones de los colaboradores siguen llegando al diagrama mientras estás en Flow, y las tarjetas reflejan las tablas y relaciones que añaden o eliminan; consulta Cómo coloca Flow las tarjetas.
Sus marcos de selección y de foco se dibujan en las tarjetas, pero sus cursores y cuadros de arrastre no; consulta Edición colaborativa.

Los dos modos, incluido el centrado en tablas, funcionan también en un editor readonly.
