Generador de código

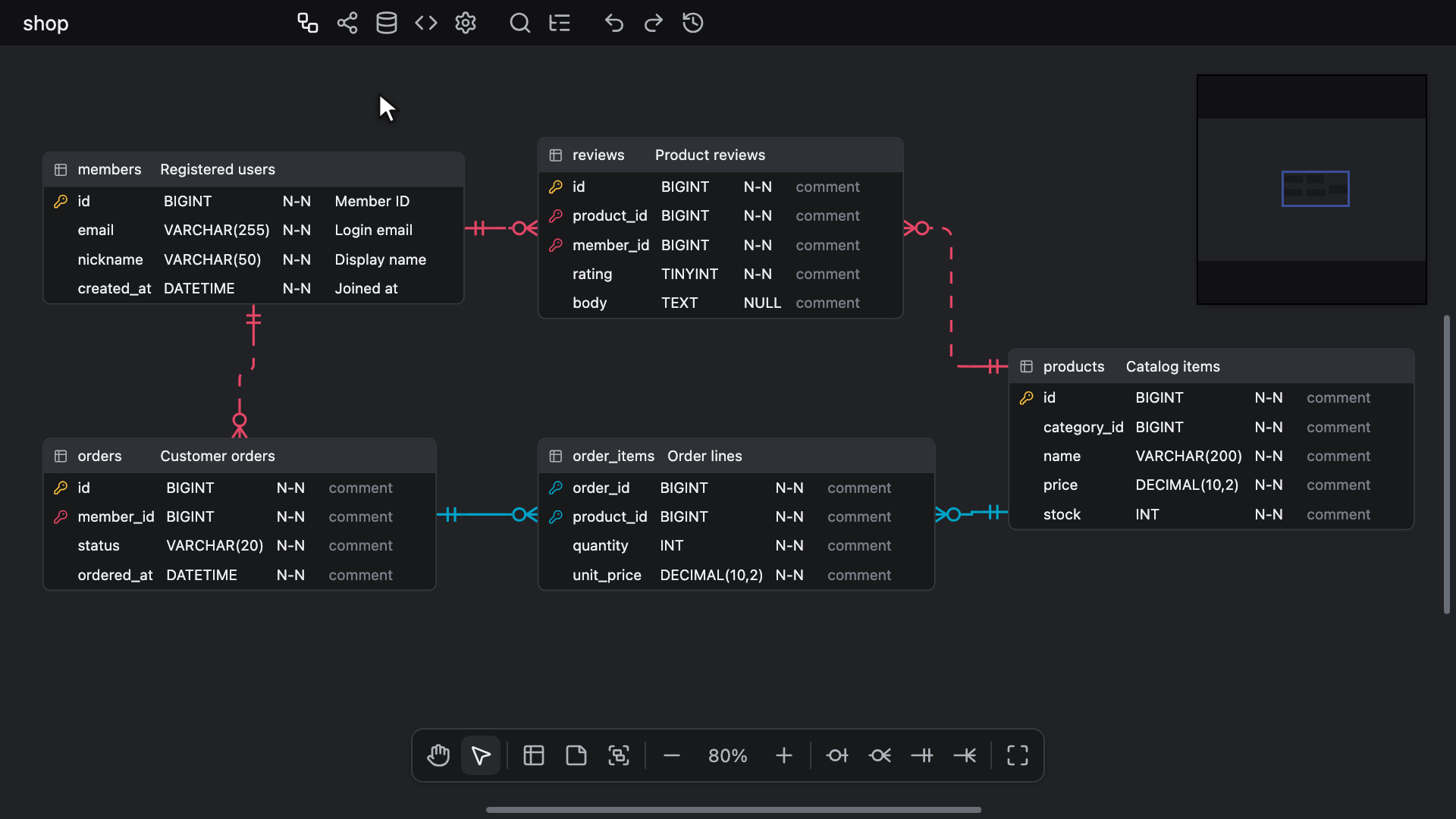

Cambia a la pestaña Code Generator en la barra de herramientas. La pestaña muestra el código de todo el documento a la izquierda y, a su derecha, un panel de opciones con el título Code Generator, donde eliges el lenguaje, la base de datos, los estilos de nombres y, para algunos destinos, el delimitador.
El panel se abre solo, salvo que el editor tenga menos de 640 px de ancho cuando la pestaña se abre por primera vez. Hide options, en la parte superior del panel, lo contrae, y Show options, arriba a la derecha del código, lo vuelve a mostrar. Sigue abierto o contraído aunque cambies de pestaña mientras el editor siga abierto, con independencia del panel de la pestaña Esquema SQL, y nunca se guarda en el archivo.

Haz clic con el botón derecho en el código para abrir su menú contextual: Language, Database, Table Name Case, Column Name Case y Bracket (solo para Doctrine, JPA y SeaORM), cada uno con un submenú que marca el valor actual; luego, Options panel, que contrae o abre el panel y aparece marcada mientras este se muestra, y Save file.
Mientras esta pestaña está abierta, la búsqueda rápida ofrece Database, Bracket (solo para Doctrine, JPA y SeaORM), Language, Table Name Case, Column Name Case y Code Generator: Options panel, que contrae o abre el panel.

La misma vista de código es también la pestaña Code Generator del panel Propiedades de la tabla, donde genera el código de esa sola tabla en lugar del de todo el documento. Allí no tiene panel de opciones, y su menú contextual cambia los mismos ajustes, pero no tiene Options panel ni Save file.
Cuando el código de todo el documento empieza con importaciones o una cabecera, el de una sola tabla empieza con las que necesita esa tabla, como <?php para PHP, import Foundation para Swift o $schema para JSON Schema.

El código se escribe al abrirse la pestaña y de nuevo cada vez que cambia el lenguaje, la base de datos, un estilo de nombres o el delimitador. Una edición del diagrama hecha mientras la pestaña está abierta, como la de un colaborador o la de un agente de programación, se muestra cuando sales de la pestaña y vuelves, o cuando cambia uno de esos ajustes.

Panel de opciones

Bajo el rótulo Saved in the document, el panel enumera Language, Database, Table Name Case y Column Name Case, seguidos de Bracket mientras el lenguaje es Doctrine, JPA o SeaORM. Cada uno es una lista desplegable, y un cambio reescribe el código al instante.
Cuando el lenguaje seleccionado ignora Database o los estilos de nombres, estos siguen en el panel, atenuados, con una nota como Not used by DBML debajo, y se pueden seguir cambiando.
Save file y Copy están al pie del panel; consulta Guardar o copiar el resultado.

Son los ajustes propios del diagrama, los mismos que cambian también el menú contextual y la búsqueda rápida. Database se guarda en el archivo como cualquier edición.
Language, Table Name Case, Column Name Case y Bracket solo se guardan mientras su bloqueo de la pestaña Configuración está desactivado (Bracket Type para Bracket), y un diagrama nuevo tiene todos los bloqueos activados. Mientras un bloqueo está activado, un cambio reescribe el código de tu pantalla, pero el archivo conserva el valor bloqueado y el diagrama se vuelve a abrir con él. El panel no muestra ninguna señal de bloqueo: para conservar una elección en el archivo, desactiva su bloqueo; consulta Bloqueo.

Lenguaje

Se admiten veintidós destinos, enumerados en tres grupos —lenguajes, ORM y luego esquemas—, cada uno en orden alfabético. La lista del panel y el menú contextual trazan una línea entre los grupos, pero no nombran ninguno:

Destino	Grupo	Relaciones	Índices	ON DELETE / ON UPDATE	Se guarda como
C#	Lenguaje	—	—	—	.cs
Go	Lenguaje	—	—	—	.go
Java	Lenguaje	—	—	—	.java
Kotlin	Lenguaje	—	—	—	.kt
PHP	Lenguaje	—	—	—	.php
Rust	Lenguaje	—	—	—	.rs
Scala	Lenguaje	—	—	—	.scala
Swift	Lenguaje	—	—	—	.swift
TypeScript	Lenguaje	—	—	—	.ts
Doctrine	ORM	✓	✓	Solo ON DELETE	.php
Drizzle	ORM	✓	✓	✓	.ts
JPA	ORM	✓	—	—	.java
SeaORM	ORM	✓	Solo únicos	✓	.rs
Sequelize	ORM	✓	✓	✓	.ts
SQLAlchemy	ORM	✓	✓	✓	.py
TypeORM	ORM	✓	✓	✓	.ts
AML	Esquema	✓	✓	✓	.aml
DBML	Esquema	✓	✓	✓	.dbml
GraphQL	Esquema	✓	—	—	.graphql
JSON Schema	Esquema	—	—	—	.json
Mermaid	Esquema	✓	—	—	.mmd
Zod	Esquema	—	—	—	.ts

El valor predeterminado es GraphQL. Todos los destinos generan columnas; las marcas ✓ indican qué más genera cada uno.
Las tablas se generan por orden de nombre y no en el orden en que están en el lienzo, y los índices son los que aparecen bajo Indexes en el panel Propiedades de la tabla, no las filas Keys que hay encima. SeaORM solo escribe los únicos, y Mermaid marca una columna única con UK, pero no escribe ningún índice.
Todos los destinos salvo Java, AML, DBML y Mermaid escriben una columna de clave principal como no nula, tenga o no activado Not Null. Java no indica en ninguna columna si admite valores nulos o no, y AML, DBML y Mermaid conservan el indicador tal como lo tiene el diagrama.

Lo que escriben algunos de los destinos:

• PHP: clases simples con propiedades públicas tipadas, que empiezan con <?php y declare(strict_types=1);.
• Doctrine: entidades de Doctrine ORM 3 con atributos, para DBAL 4.2 o posterior, cada columna con su tipo DBAL y sus opciones para la base de datos seleccionada.
• Rust: un pub struct por tabla, con sus tipos escritos con la ruta completa, como chrono::NaiveDateTime o rust_decimal::Decimal, sin ninguna línea use.
• SeaORM: entidades de SeaORM 2.0 en el formato denso, cada tabla un pub mod, de modo que todo el texto compila como un solo archivo.
• Swift: una estructura Codable, Hashable, Sendable por tabla, que requiere Swift 6.1 o posterior.
• TypeScript: una export interface por tabla que describe la fila como JSON, igual que el esquema de Zod: una fecha o una hora es un string, y una columna que admite valores nulos es T | null.
• Zod: un esquema de fila de Zod 4 por tabla y el tipo que infiere, sin esquema de inserción ni relaciones.
• JSON Schema: un único documento de JSON Schema draft 2020-12, con un esquema de fila por tabla bajo $defs.
• Mermaid: un erDiagram, del tipo que renderiza GitHub, en el que cada tabla es una entidad que enumera todas sus columnas con su tipo y su marca PK, FK o UK, si la tiene, y cada relación es una línea entre sus dos tablas.

AML, DBML y GraphQL son formatos de ida y vuelta: cada uno también se puede importar. Consulta Importar o exportar archivos. Los demás esquemas, JSON Schema, Mermaid y Zod, son solo de salida.
DBML escribe el color de cada tabla como headercolor y, en el código de todo el documento, un bloque TableGroup después de los Ref por cada grupo de tablas que contiene alguna tabla. AML escribe el color de una tabla como el más cercano de los nombres de color de AML.

ON DELETE y ON UPDATE

Las acciones ON DELETE y ON UPDATE de una relación se establecen desde su menú contextual; consulta ON DELETE y ON UPDATE.
Los destinos con ✓ en la columna ON DELETE / ON UPDATE de la tabla de Lenguaje escriben las acciones que establece una relación; una acción que se deja en Not set no escribe nada.
Las acciones que conservan los destinos ORM dependen de la base de datos seleccionada, mientras que AML y DBML las conservan todas; consulta Base de datos.

• Doctrine solo escribe ON DELETE, ya que Doctrine no tiene ON UPDATE. Añade onDelete: 'CASCADE' a cada #[ORM\JoinColumn] del ManyToOne o OneToOne del lado propietario, como #[ORM\JoinColumn(name: 'user_id', referencedColumnName: 'id', nullable: false, onDelete: 'CASCADE')], y nada en el OneToMany o OneToOne del lado inverso. Una relación con una columna única que no es la clave principal se queda en columnas simples, que Doctrine mapea sin asociación, así que no escribe ninguna acción.
• Drizzle las escribe en minúsculas. En .references() son opciones, como { onDelete: "cascade", onUpdate: "set null" }; en un foreignKey(), que es lo que recibe una clave de varias columnas, se encadenan, como .onDelete("restrict").onUpdate("no action").
• SeaORM las escribe en la relación belongs_to de la tabla hija, ON UPDATE primero, con los nombres de SeaORM NoAction, Cascade, SetNull, SetDefault y Restrict, como on_update = "Cascade", on_delete = "SetNull". El has_one o has_many de la tabla padre no recibe ninguna.
• Sequelize escribe entradas onDelete: "CASCADE" y onUpdate en las dos llamadas de asociación: hasMany o hasOne, y belongsTo. Una clave de varias columnas no recibe llamadas de asociación, así que Sequelize no escribe acciones para ella.
• SQLAlchemy pasa los argumentos ondelete="CASCADE" y onupdate a ForeignKey() para una clave de una sola columna, y a ForeignKeyConstraint() para una clave de varias columnas.
• TypeORM escribe las opciones onDelete: "CASCADE" y onUpdate en el @ManyToOne o @OneToOne del lado propietario, nunca en el lado inverso. Siempre omite SET DEFAULT, porque TypeORM lo escribiría como DEFAULT, que ninguna base de datos acepta.
• DBML añade ajustes al Ref, como [delete: set null, update: no action].
• AML escribe una relación que tiene alguna acción como una sentencia rel independiente con propiedades, como {onDelete: cascade, onUpdate: "set null"}, en lugar de en línea en su columna.

JPA no escribe ninguna: JPA estándar no tiene ninguna opción para ellas, y el generador no usa el @OnDelete de Hibernate. Mermaid tampoco escribe ninguna, ya que una línea de erDiagram no tiene sitio para ellas.
En la pestaña Code Generator del panel Propiedades de la tabla, que muestra una sola tabla, DBML no escribe ningún Ref ni AML ninguna sentencia rel, así que ninguno de los dos muestra allí las acciones; AML mantiene en línea en su columna una relación de una sola columna que tiene acciones, igual que hace con una que no las tiene. Mermaid no escribe allí ninguna línea de relación en absoluto. Doctrine y SeaORM escriben allí la misma entidad que en todo el documento, acciones incluidas.

Estilo de nombres

Table Name Case y Column Name Case admiten cada uno Pascal, Camel, Snake y None.
Los valores predeterminados son Pascal para los nombres de tabla y Camel para los nombres de columna. None genera un nombre tal como está escrito en el diagrama.
Con cualquier estilo, un nombre que el lenguaje del destino reserva se escapa cuando ese lenguaje permite escaparlo, como @class en C# o r#type en Rust, y se renombra cuando no lo permite, como class_ en Java.

AML, DBML y Mermaid ignoran ambos ajustes y siempre generan los nombres del diagrama.
SeaORM también los ignora: nombra los campos y los módulos en snake case, la forma que SeaORM vuelve a leer, e indica los nombres almacenados en table_name y, cuando difieren, en column_name.
Para estos cuatro destinos, el panel atenúa ambas listas, con la nota Not used by debajo.

Base de datos

Los tipos de datos se resuelven según la base de datos seleccionada; consulta Bases de datos.
En esta pestaña, elígela en la lista Database del panel, en el submenú Database del menú contextual o en la búsqueda rápida, y el código se reescribe al instante. Es el único ajuste de base de datos del diagrama, el mismo que establecen el menú contextual del lienzo y la pestaña Esquema SQL, así que un cambio aquí también se ve allí.
Drizzle toma su dialecto del mismo ajuste: pgTable para PostgreSQL, mysqlTable para MySQL y MariaDB, sqliteTable para SQLite y pgTable para cualquier otra base de datos.
SeaORM escribe un column_type donde, de lo contrario, SeaORM crearía un tipo de columna distinto en PostgreSQL, MySQL, MariaDB o SQLite, y ninguno en MSSQL, Oracle, Snowflake o Databricks, para las que SeaORM no tiene backend.

La base de datos seleccionada también decide qué acciones ON DELETE y ON UPDATE escriben los destinos ORM.
Doctrine, SeaORM, Sequelize, SQLAlchemy y TypeORM omiten cualquier acción que omita el Esquema SQL de esa base de datos, como SET DEFAULT en MySQL y MariaDB, RESTRICT en MSSQL o todas las acciones salvo NO ACTION en Snowflake y Databricks, de modo que se aplica el valor predeterminado de la base de datos. La lista completa está en ON DELETE y ON UPDATE.
Drizzle, en cambio, sigue el dialecto que escribe: el código mysqlTable omite SET DEFAULT, mientras que el código pgTable y sqliteTable conserva todas las acciones, incluido el código pgTable que escribe para MSSQL, Oracle, Snowflake y Databricks.

AML, DBML y Mermaid son la excepción: generan cada tipo de datos tal como está escrito en el diagrama, así que el ajuste de base de datos no cambia su salida, y el panel atenúa Database para ellos. AML y DBML escriben todas las acciones que establece una relación, y Mermaid no escribe ninguna.

Delimitador

Bracket solo se ofrece en el panel, el menú contextual y la búsqueda rápida mientras el lenguaje es Doctrine, JPA o SeaORM.
Es el mismo ajuste que el delimitador de la pestaña Esquema SQL —consulta Esquema SQL—, así que un cambio aquí también cambia cómo entrecomilla los nombres el Esquema SQL. Ofrece SingleQuote, DoubleQuote, Backtick y None, y empieza en None.

• Doctrine: con cualquier delimitador salvo None, todos los nombres de tabla, de columna y de columna de unión se rodean de acentos graves, que es como Doctrine marca un nombre que hay que entrecomillar, como #[ORM\Table(name: '`order`')]. Con None, solo se rodea el nombre que lo necesita: una palabra que una base de datos reserva, un nombre que no es un identificador ASCII simple o un nombre escrito entre comillas.
• JPA: con cualquier delimitador salvo None, un nombre de tabla que es una palabra reservada se entrecomilla dentro de @Table, como @Table(name = "\"user\""). Con None se deja sin comillas, como lo deja el Esquema SQL.
• SeaORM: con None, los nombres se escriben como los almacena la base de datos: un nombre de tabla con punto se divide en schema_name y table_name, y en PostgreSQL un nombre sin comillas se pasa a minúsculas. Con cualquier otro delimitador, un nombre se mantiene entero, tal como está escrito.

Guardar o copiar el resultado

Save file, al pie del panel de opciones o en el menú contextual, guarda como archivo el código que se muestra.
Se nombra como cualquier exportación, <database name>-<timestamp>, seguido de la extensión de la tabla de Lenguaje, como shop-2026-10-12T04_05_06.ts, y va adonde va cualquier exportación en tu host; consulta Exportar. Java y JPA ponen todas las clases en un solo archivo .java, tal como las muestra la pestaña.
El menú Exportar no tiene ninguna opción para el Generador de código, y la pestaña Code Generator del panel Propiedades de la tabla no puede guardar archivos.

Para copiar el código, haz clic en Copy al pie del panel, o pasa el puntero por encima del código y haz clic en el botón de copiar de su esquina superior derecha, que es la única forma en el panel Propiedades de la tabla.
Una notificación Copied! con una marca de verificación lo confirma durante dos segundos. Si el navegador o el host deniega el acceso al portapapeles, una notificación Couldn't copy to the clipboard con un icono de advertencia lo indica en su lugar. Volver a copiar reemplaza la notificación en lugar de añadir otra.
El texto también se puede seleccionar, así que puedes tomar solo la parte que necesitas.
