匯入或匯出檔案

匯入外部檔案​

可以從畫布右鍵選單的 Import 子選單匯入五種格式：

  • json
  • Schema SQL
  • GraphQL
  • DBML
  • AML

位於 Import 正下方的 Import and Add 會將檔案加入圖表，而不是取代圖表，請參閱匯入並加入。
空白圖表所顯示的歡迎畫面中有一個 Import 列，提供相同的五種格式，請參閱歡迎畫面。

副檔名的比對不論大小寫。若選取的檔案副檔名與所選格式不符，匯入會取消並顯示 Only <format> files can be imported，其中的格式寫作 json、sql、graphql、dbml 或 aml，例如 Only sql files can be imported。

Import 會取代目前的文件，而不是合併到其中，執行一次復原即可恢復先前的圖表。
JSON 檔案會帶入自己的設定，包括其鎖定。若檔案鎖定了索引標籤、程式碼產生器的語言、名稱大小寫或引號類型，畫面上仍會顯示您原本的值，但儲存的是檔案中鎖定的值。無論是否鎖定，檢視都會移到檔案指定的位置。在鎖定功能推出之前儲存的 JSON 檔案，匯入後所有鎖定都會開啟，檢視則為 100%。
其他格式會保留您現有的設定（包括鎖定），但檢視除外，檢視會從 100% 開始。
GraphQL、DBML 和 AML 剖析器永遠不會失敗：無法讀取的檔案會產生空白圖表，而不是錯誤。

JSON 檔案會保留其原有的位置。結構描述 SQL、GraphQL、DBML 或 AML 檔案中的資料表，會在圖表變更之前完成排列：

  • 當檔案有兩個或更多資料表且至少有一個關聯時，這些資料表會以 Flow 自動版面配置，從畫布左上角開始，沿著關聯由左至右配置。資料表指向自身的關聯也算在內。
  • 否則會從左上角開始逐列排列，欄位最少的資料表排在最前面。
  • 若版面配置超過 6 秒，會出現顯示 Placing tables 的通知，並附有 Cancel 按鈕。按 Cancel，或在通知顯示期間按 Escape，會放棄版面配置，改為將資料表逐列排列。當版面配置失敗、60 秒內沒有傳回版面配置，或主應用程式未執行 shared worker 時，也會改為逐列排列，且不顯示通知，請參閱 Web Worker。

接著圖表會一次完成取代，因此中間不會顯示任何過渡狀態。在排列資料表期間變更的設定（例如索引標籤）會保留下來；若在此期間匯入另一個檔案，則以最後開始的匯入為準。

唯讀編輯器不會從 Import 載入任何內容，也不提供 Import and Add。

匯入並加入​

Import and Add 會保留圖表，並在其下方加入檔案。此項目位於畫布的右鍵選單和 ERD 索引標籤的快速搜尋中，提供與 Import 相同的五種格式和相同的副檔名檢查。

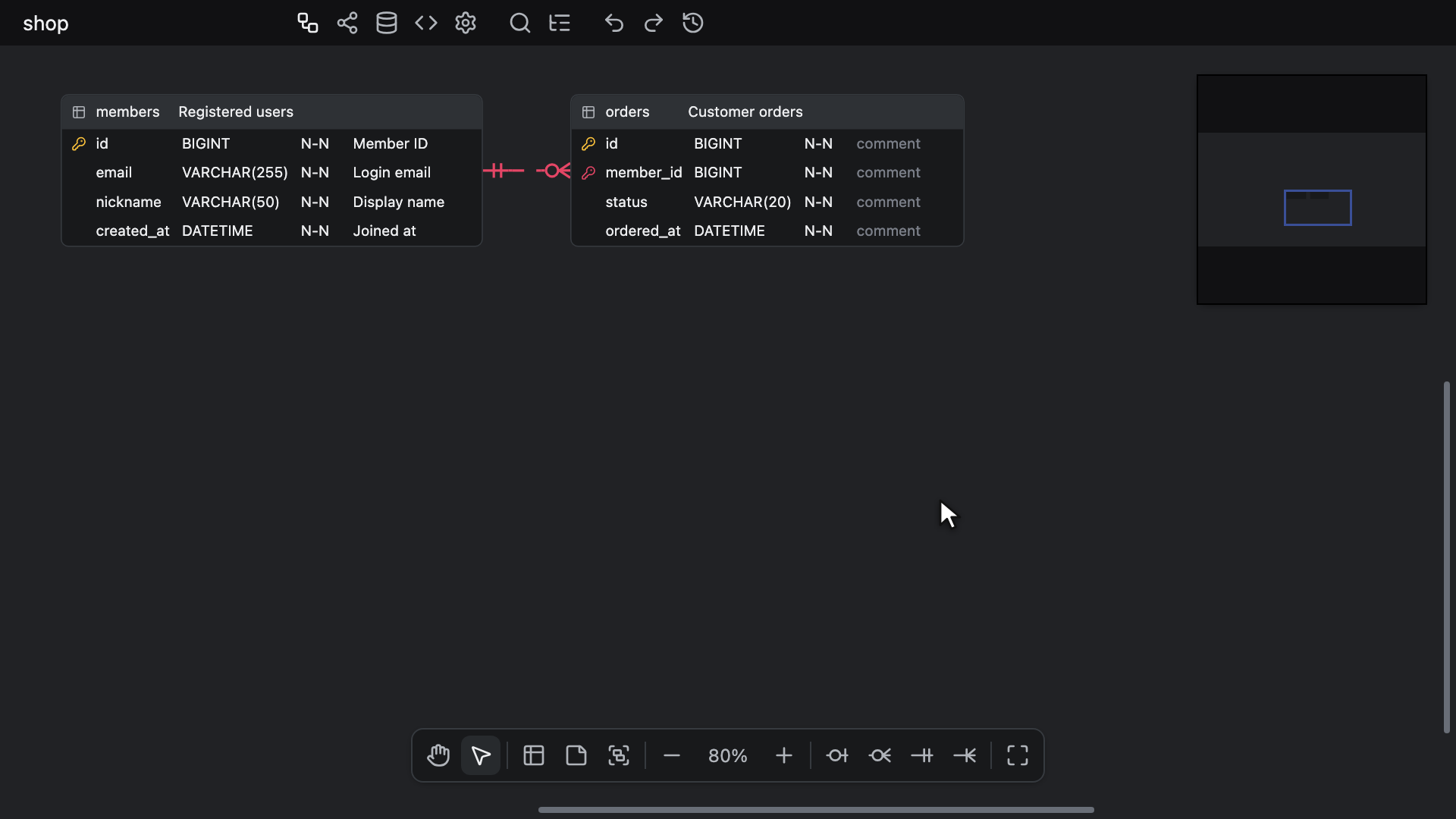

從 Import and Add &gt; Schema SQL 加入 SQL 檔案，其資料表落在圖表下方，沿著關聯配置並處於選取狀態

檔案會以貼上的方式加入：其中的每個資料表、欄位、關聯、索引、備忘錄和資料表群組都會以新項目加入，圖表中既有的資料表不會移動，也不會變更任何設定，因此 JSON 檔案的設定會被省略。
名稱與圖表中既有資料表相同的資料表，會以同名的第二個資料表加入，而不會與其合併。關聯和索引只來自該檔案，因此指向檔案未定義之資料表的外鍵，不會連結到圖表中既有的資料表。

加入的區塊會落在圖表所有內容的正下方，並與其左邊緣對齊；若圖表為空白，則落在左上角。以檢視選項隱藏的備忘錄和資料表群組也算在內，因為它們仍佔據該處。
在區塊內，JSON 檔案會保留自身的排列方式，包括其資料表群組。其他格式則依 Import 的方式排列，依相同規則以 Flow 配置或逐列排列，且每個資料表群組的方框都會調整為剛好圍住其資料表。加入的資料表和備忘錄會堆疊在所有既有內容的上方。

區塊落下後，只會選取所加入的內容：新的資料表，以及目前顯示中的新備忘錄和資料表群組。若在此期間切換到其他索引標籤，編輯器會在區塊落下之前切換回 ERD 索引標籤。接著檢視會以目前的縮放比例捲動到該區塊，除非該區塊已清楚顯示，請參閱跳至目標時的落點。執行一次復原即可撤銷整個加入動作。
剖析器無法讀取的檔案，或既沒有資料表也沒有備忘錄的檔案，不會加入任何內容。

在某個檔案仍在排列期間加入的多個結構描述 SQL、GraphQL、DBML 或 AML 檔案，都會依開始的順序落下。在此期間加入的 JSON 檔案會在讀取完畢後立即落下，排在它們之前。執行 Import 或載入另一份文件時，會捨棄仍在排列中的檔案。

程式碼代理程式會透過 MCP 匯入工具的 append 模式以相同方式加入檔案，此模式會保留 JSON 檔案的排列方式，但會將其他格式的資料表逐列排列，從不使用 Flow，請參閱匯入。

JSON​

可以匯入採用編輯器所定義之結構描述格式的檔案。 檔案名稱必須以 .json 結尾，因此匯出為 <database name>-<timestamp>.erd.json 的檔案可以原樣匯入；此處不接受單純的 .erd 或 .vuerd 檔案。先前版本儲存的檔案也能讀取。

從 Import &gt; json 匯入已儲存的檔案，連同設定一併取代草稿文件

結構描述 SQL​

也可以匯入以 SQL 定義的結構描述檔案。
雖然剖析器已盡可能做得靈活，不受資料庫廠商影響，但仍可能有部分語法不受支援。
檔案名稱必須以 .sql 結尾。
可在此查看支援的語法。

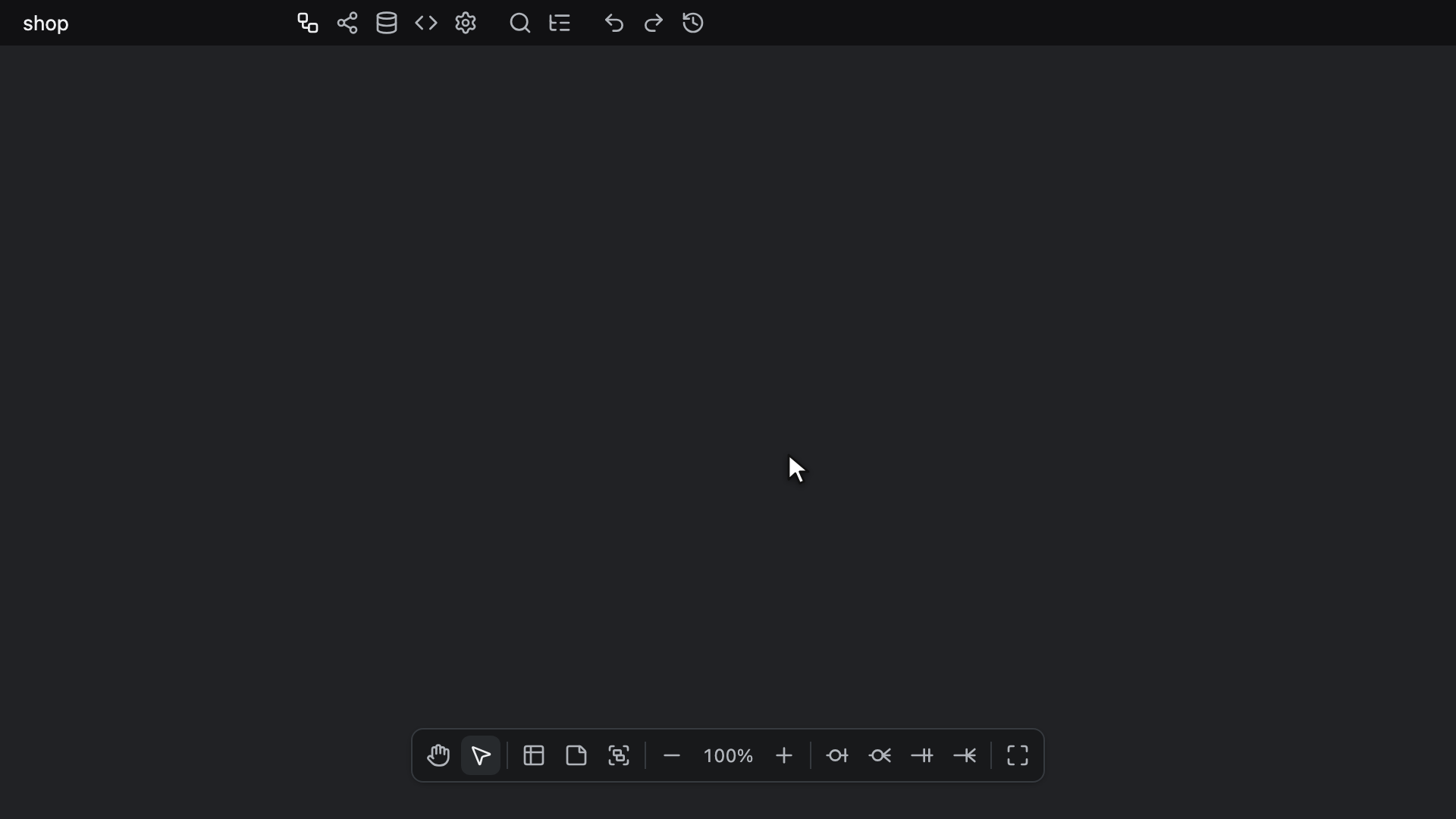

從 Import &gt; Schema SQL 匯入 SQL 檔案，其資料表沿著關聯配置，接著縮小檢視以涵蓋這些資料表

欄位只會來自 CREATE TABLE。以 ALTER TABLE ... ADD COLUMN 加入的欄位不會被讀取。
CREATE TABLE 中不是欄位的項目會被略過，而不會被讀取為欄位：未命名的 CHECK (...)、PostgreSQL 的 LIKE 和 EXCLUDE、未寫上 INDEX 或 KEY 的 MySQL FULLTEXT 和 SPATIAL、T-SQL 的 PERIOD FOR，以及 Oracle 的 SUPPLEMENTAL LOG DATA。
與其中某一項同名的欄位，若名稱後接內建類型（例如 exclude BOOLEAN），或名稱加上引號（例如 "check" int），仍會匯入。未加引號的 like 後接非內建類型時（例如 like citext），會被讀取為 PostgreSQL 的 LIKE 並略過。
CHECK 條件約束本身不會匯入，因為編輯器沒有可存放它們的位置。

資料類型​

欄位的資料類型會連同引數清單一併保留，即使它不是任何支援的資料庫的內建類型也一樣。
這包括以 CREATE TYPE 建立的列舉或複合類型、以 CREATE DOMAIN 建立的定義域、hstore、citext 和 ltree 等擴充功能類型、public.mood 等以結構描述限定的名稱，以及 "MyType" 和 [dbo].[Phone] 等加上引號或方括號的名稱，這些名稱會保留其引號或方括號。CREATE TYPE、CREATE DOMAIN 和 CREATE EXTENSION 陳述式本身會被略過。
內建類型會去掉其引號或方括號，因此 [int] 會匯入為 int，[nvarchar](50) 會匯入為 nvarchar(50)。PostgreSQL 的 "char" 和 "bit" 會保留引號，因為它們與 char 和 bit 是不同的類型。
任何類型的陣列後置詞都會保留：integer[]、text[3][3]、integer ARRAY、mood[]。SQLite 的 UNSIGNED BIG INT 會完整匯入。
MySQL 與 MariaDB 的 UNSIGNED 和 ZEROFILL 若緊接在類型及其引數之後，會依原樣保留為類型的一部分：INT UNSIGNED、SMALLINT(5) UNSIGNED ZEROFILL、mysqldump 的 int unsigned。預設的 SIGNED 會被捨棄，因此 TINYINT SIGNED 會匯入為 TINYINT。寫在其他欄位選項之後的修飾詞（例如 MySQL 會拒絕的 INT NOT NULL UNSIGNED）會被捨棄。
ENUM(...) 和 SET(...) 的值會保留引號，值中的引號會寫成兩個，例如 ENUM('a','it''s')。MySQL 以反斜線逸出的 'it\'s' 也會以相同方式改為兩個引號。在 Databricks 的 STRUCT<...> 類型中，加上引號的欄位名稱和欄位的 COMMENT 會保留其引號。
未寫類型的欄位（例如沒有類型的 SQLite 欄位或計算的 AS 欄位）會維持無類型：NOT、NULL、DEFAULT、PRIMARY 或 REFERENCES 等關鍵字，或以單引號括住的字串，都不會被讀取為類型。

預設值​

欄位的 DEFAULT 會保留其完整的運算式，例如 now()、0.5、CURRENT_TIMESTAMP 或 ARRAY[]::text[]，直到下一個欄位選項、逗號或右括號為止。CASE ... END 會整段讀取。
包住整個運算式的括號會被移除，因此 SQL Server 的 ((0)) 會匯入為 0，(getdate()) 會匯入為 getdate()。常值的類型轉換也會被移除，因此 pg_dump 的 'draft'::character varying 會匯入為 'draft'，NULL::character varying 會匯入為 NULL；其他類型轉換則會保留，例如 ARRAY[]::text[] 和 lower('A'::text)。
MySQL 的 ON UPDATE CURRENT_TIMESTAMP 會被捨棄，因為欄位沒有可存放它的位置，而它之前的預設值會保留。Oracle 的 DEFAULT ON NULL 0 無論是否帶有 FOR INSERT ONLY 或 FOR INSERT AND UPDATE，都會匯入為 0。
帶有前置詞的字串（例如 N'x'、E'x'、B'0'、X'ff'、U&'x' 或 _utf8mb4'x'）會讀取為一個字串，即使其中含有括號也一樣。

SQL Server Management Studio 會在資料表之後以指令碼寫出預設值，形式為 ALTER TABLE [dbo].[t] ADD CONSTRAINT [DF_x] DEFAULT ((1)) FOR [col]。這類陳述式會設定該欄位的預設值（此處為 1），其條件約束名稱則會被捨棄。

若資料庫只讀取括號內的預設值運算式，結構描述 SQL 匯出時會將括號加回，請參閱預設值。

Auto Increment​

AUTO_INCREMENT、AUTOINCREMENT 和 IDENTITY 會開啟欄位的 Auto Increment，GENERATED ALWAYS AS IDENTITY 和 GENERATED BY DEFAULT AS IDENTITY 也會，且這兩者不會留下預設值。
預設值為單一 PostgreSQL nextval() 呼叫時也是如此，這是 serial 欄位取得的預設值，寫作 nextval('s')，或依 pg_dump 的寫法寫作 nextval('s'::regclass)。序列名稱不會保留。僅使用序列的預設值（例如 nextval('s') + 1 或 SQL Server 的 NEXT VALUE FOR s）會維持為一般預設值。
pg_dump 會將兩者寫在資料表之後，形式為 ALTER TABLE [ONLY] t ALTER [COLUMN] c SET DEFAULT nextval('s'::regclass) 和 ALTER TABLE t ALTER [COLUMN] c ADD GENERATED ... AS IDENTITY。任一陳述式都會開啟該欄位的 Auto Increment 並清除其預設值。CREATE SEQUENCE、ALTER SEQUENCE 和其他所有 ALTER COLUMN 動作都會被略過。
以內嵌方式指定為 serial、bigserial 或 smallserial 類型的欄位會保留該類型，且 Auto Increment 為關閉。

編輯器只保留 Auto Increment 旗標，匯出時各資料庫會寫出各自的形式，請參閱 Auto Increment。PostgreSQL 匯出時，無論匯入的是哪種形式，都會在 smallint、integer 或 bigint 欄位上寫出 GENERATED ALWAYS AS IDENTITY，而在其他類型（例如 INT UNSIGNED）上，只會在資料表之後寫出一行註解。START WITH 100 等序列選項會遺失。
含有多個 serial 或 identity 欄位的資料表，匯入後會有多個自動遞增欄位，而執行其匯出結果時，MySQL、MariaDB 和 SQL Server 會拒絕這樣的資料表。

主鍵​

在資料表之後加入的主鍵 ALTER TABLE t ADD [CONSTRAINT n] PRIMARY KEY (...)，會將其欄位標記為主鍵。
欄位清單前的 SQL Server CLUSTERED 或 NONCLUSTERED 和 MySQL USING BTREE 會被跳過，因此 SQL Server Management Studio 以指令碼寫出的 ALTER TABLE [dbo].[Users] ADD CONSTRAINT [PK_Users] PRIMARY KEY CLUSTERED ([Id] ASC) WITH (...) ON [PRIMARY] 會以 Id 為鍵。記憶體最佳化資料表的 PRIMARY KEY NONCLUSTERED HASH (...) 無論在 ALTER TABLE 或 CREATE TABLE 中都不會被讀取。

唯一鍵與索引​

涵蓋兩個或更多欄位的 UNIQUE，無論採用哪種寫法，都會成為一個唯一索引：UNIQUE (a, b)、UNIQUE KEY n (a, b)、UNIQUE INDEX n (a, b)、CONSTRAINT n UNIQUE (a, b)、SQL Server 的內嵌 INDEX n UNIQUE (a, b) 和 ALTER TABLE t ADD [CONSTRAINT n] UNIQUE (a, b)。
索引會採用鍵的索引名稱，若無則採用其 CONSTRAINT 名稱，兩者皆無則不具名稱，並保留每個欄位的排序順序。這樣的索引即為替代鍵。
只涵蓋一個欄位的 UNIQUE，無論採用上述哪種寫法，都會改為將該欄位標記為 Unique，且不會加入索引，因此匯出時寫出的 UQ_<table name>_<column name> 條件約束，會還原為當初據以寫出的旗標。只涵蓋一個欄位的 CREATE UNIQUE INDEX 會維持為唯一索引。

一次加入多個鍵的 ALTER TABLE（例如 phpMyAdmin 寫出的 ADD PRIMARY KEY (id), ADD UNIQUE KEY uq_a (a, b), ADD UNIQUE KEY uq_c (c)）會保留其中的每個唯一鍵：uq_a 會匯入為名為 uq_a 的唯一索引，uq_c 則匯入為 c 的 Unique 旗標。CONSTRAINT 名稱只會命名其所在子句中的鍵。MariaDB 的 ADD UNIQUE INDEX IF NOT EXISTS n (...)，以及 SQL Server 的 ALTER TABLE t WITH CHECK ADD ... 和 WITH NOCHECK ADD ... 也能讀取。
CREATE INDEX 和 CREATE UNIQUE INDEX 在帶有 public.t 和 [dbo].[t] 等限定名稱、SQL Server 的 CLUSTERED 和 NONCLUSTERED、PostgreSQL 的 CONCURRENTLY、IF NOT EXISTS、ON ONLY 和 USING btree 時都能讀取，完全沒有索引名稱時也能讀取。SQL Server 的 ON [PRIMARY] 檔案群組會被忽略。
NULLS NOT DISTINCT 或 USING BTREE 等鍵選項不會被誤認為鍵的名稱。在鍵的欄位清單中，只有第一個字是欄位名稱，因此 b DESC NULLS LAST、b text_pattern_ops 和 b COLLATE "C" 都以 b 為鍵，並保留 DESC 作為其排序順序。email(191) 等前置詞長度會被跳過，但含有運算式部分的鍵（例如 lower(email)）會整個略過。

部分唯一索引（CREATE UNIQUE INDEX ... WHERE ... 或 SQL Server 的內嵌 INDEX n UNIQUE (...) WHERE ...）會匯入為名稱和欄位都相同的一般索引，因為在整個資料表範圍內唯一的鍵，會比檔案所宣告的有篩選條件的鍵更嚴格。例外是僅由鍵欄位上以 AND 連接的 IS NOT NULL 檢查所組成的篩選條件，這是 SQL Server 讓唯一欄位能存放多個 NULL 所需的篩選條件：這種鍵會維持唯一。
指定了資料表中不存在之欄位的唯一鍵（例如以 ALTER TABLE ... ADD COLUMN 加入的欄位），會整個被捨棄，而不會縮減為現有的欄位。一般索引則會保留現有的欄位。

Oracle 的 SQL Developer 和 DBMS_METADATA 會將鍵本身的索引寫成獨立的 CREATE UNIQUE INDEX，並以鍵的名稱命名；若是後接 USING INDEX 的無名稱鍵，則使用 SYS_C0012345 之類的系統名稱。匯入時會將這類索引，以及 ADD CONSTRAINT ... USING INDEX 所指定的索引，讀取為其鍵的一部分：複合唯一鍵會匯入為一個唯一索引，主鍵或單一欄位的唯一鍵則會匯入為欄位旗標，不會額外建立索引。之後匯出回 Oracle 時，只會建立一次該索引。

對於 MySQL、MariaDB、MSSQL、Oracle、PostgreSQL 和 SQLite，結構描述 SQL 的匯出結果再匯入後，會得到相同的 Unique 旗標和索引。
Snowflake 沒有次要索引，因此其匯出結果只會還原唯一鍵：複合唯一鍵還原為唯一索引，單一欄位的唯一鍵則還原為該欄位的 Unique 旗標。Databricks 的匯出結果不會宣告任何唯一性，因此不會還原任何唯一性。

外鍵​

以下列寫法撰寫的外鍵會成為關聯：

  • 資料表層級的 FOREIGN KEY (...) REFERENCES t (...)，無論是否帶有 CONSTRAINT name。
  • ALTER TABLE ... ADD [CONSTRAINT name] FOREIGN KEY (...) REFERENCES t (...)，包括 SQL Server Management Studio 以指令碼寫出的 ALTER TABLE t WITH CHECK ADD ... 和 WITH NOCHECK ADD ...。
  • 欄位的內嵌 REFERENCES t (col)（例如 user_id INT REFERENCES users (id)），以及 SQL Server 和 Snowflake 允許寫在該處的 FOREIGN KEY REFERENCES t (col)。參照多個欄位的內嵌參照會被略過。

一個 ALTER TABLE 最多只會產生一個關聯，而且只有在其第一個子句加入外鍵時才會產生：同一陳述式中位於 ADD PRIMARY KEY 或 ADD UNIQUE 子句之後的 FOREIGN KEY 子句不會被讀取。當一個陳述式加入多個外鍵時（例如 phpMyAdmin 寫出的 ADD CONSTRAINT fk1 FOREIGN KEY ..., ADD CONSTRAINT fk2 FOREIGN KEY ...），只會讀取最後一個。

沒有欄位清單的 REFERENCES t，在 t 的主鍵為單一欄位時會指向該主鍵。若指向的是複合主鍵，該外鍵會被略過。
當外鍵的被參照欄位一個都找不到，或在兩個資料表中找到的欄位數量不同時（例如只有其中一個資料表缺少某個欄位），該外鍵會被略過，其欄位也都不會被標記為外鍵。當兩個資料表缺少的欄位數量相同時，找到的欄位會依寫出的順序配對，且關聯只包含這些欄位。
每個匯入的關聯都是 Zero N，且當其在子資料表中的每個欄位也都是主鍵時，即為識別關聯。

每個外鍵的 ON DELETE 和 ON UPDATE 子句會成為關聯的 On Delete 和 On Update：NO ACTION、RESTRICT、CASCADE、SET NULL 或 SET DEFAULT，不論大小寫，順序也不拘。沒有這些子句的外鍵會匯入為 Not set。關於如何在編輯器中設定，請參閱編輯關聯。
PostgreSQL 在 SET NULL 或 SET DEFAULT 之後的欄位清單（例如 ON DELETE SET NULL (a_id)）會被跳過：該動作會套用到整個鍵，而清單之後的 ON UPDATE 仍會被讀取。MATCH FULL、MATCH PARTIAL 和 MATCH SIMPLE 會被略過，MySQL 的 ON UPDATE CURRENT_TIMESTAMP 欄位屬性也不會被誤認為動作。
結構描述 SQL 的匯出結果再匯入時，會帶有該資料庫所寫出的動作，因此該資料庫省略的動作，例如 MySQL 上的 SET DEFAULT、Oracle 上的任何 ON UPDATE，或 Snowflake 上 NO ACTION 以外的任何動作，都會還原為 Not set。

註解​

資料表和欄位的註解會從剖析器可讀取的三種語法匯入：MySQL、MariaDB、Snowflake 和 Databricks 使用的 COMMENT 資料表選項和欄位屬性；PostgreSQL 和 Oracle 使用的 COMMENT ON TABLE 和 COMMENT ON COLUMN 陳述式；以及 SQL Server 以 EXEC sp_addextendedproperty 設定的 MS_Description 擴充屬性。
指定了檔案中未定義之資料表或欄位的註解會被忽略。

SQL Server 的呼叫無論採用具名引數（如 SQL Server Management Studio 以指令碼寫出每個註解的方式：@name=N'MS_Description', @value=N'...', ..., @level1type=N'TABLE', @level1name=N'Users'），或採用位置引數（如編輯器的 MSSQL 匯出的寫法），都能讀取。
只有位於資料表上，或位於其某個欄位上（層級 2）的 MS_Description 才會產生註解。其他屬性、檢視、索引或條件約束都不會產生註解，以變數傳入或以 + 組成的註解也不會。

在註解中，就如同 DEFAULT 值或加上引號的名稱等任何加上引號的文字，兩個連續的引號代表一個引號，這也是 mysqldump 和 pg_dump 的寫法：'it''s' 會讀取為 it's。
引號前的反斜線（例如 MySQL 和 MariaDB 寫出的 'it\'s'）也會逸出該引號。當此類引號後面接著空白字元、,、;、)、]、:、|、+ 或檔案結尾時，仍會結束該文字，因此 'C:\'、pg_dump 的 'C:\'::text 和 T-SQL 的 'C:\'+name 都會保留其反斜線。
DEFAULT 值會保留其引號，且無論檔案如何逸出，其中的引號都會改寫為兩個連續的引號：'it''s'。
若匯入時文件的資料庫為 Databricks，單引號文字則改依 Spark 的規則：每個反斜線都會逸出其後的字元，因此 'C:\\dir' 會讀取為 C:\dir，\n、\t 和 \u0041 等逸出序列會被解碼，而 DEFAULT 值會保留為 'it\'s'。

匯出的結構描述 SQL 會逸出資料表或欄位註解中的引號：MySQL、MariaDB 和 Snowflake 為 COMMENT 'it''s'，PostgreSQL 和 Oracle 為 COMMENT ON TABLE 和 COMMENT ON COLUMN ... IS 'it''s'，MSSQL 的 sp_addextendedproperty 呼叫中也採用相同的重複寫法，資料表和欄位名稱也包括在內。不含引號的註解會原樣寫出。
Databricks 則改以反斜線逸出引號和反斜線，例如 COMMENT 'it\'s'，因此其匯出結果只有在選取的資料庫為 Databricks 時，才能完全照原樣讀回。
MSSQL 會將每個註解寫成 EXECUTE sys.sp_addextendedproperty 'MS_Description', '<comment>', 'schema', '<schema>', 'table', '<table>'，欄位的註解則會再接上 'column', '<column>'。當 Bracket 為 None 時，名為 sales.users 的資料表會得到結構描述 sales 和資料表 users，而沒有結構描述的名稱則位於 dbo 中。在其他任何 Bracket 設定下，整個名稱都是資料表名稱，位於 dbo 中。

註解無法在 SQLite 的匯出與匯入往返過程中保留：SQLite 會將註解寫成一般的 -- 行，而剖析器不會讀取這些行。MSSQL 匯出結果中的 sp_addextendedproperty 呼叫，會再匯入為相同的資料表和欄位註解。

GraphQL​

可以匯入 GraphQL SDL 文件。
物件型別定義會成為資料表，extend type 區塊會合併到其所擴充的型別中，而介面的欄位會由實作該介面的型別繼承。
型別為另一個資料表的欄位會成為關聯，而不會成為資料表的欄位，若兩側都是清單，則會建立中介資料表。
buyer: User 這類單數欄位，會優先與另一個型別上名稱以 By 加上該欄位名稱結尾的那一個欄位配對（例如 orderListByBuyer），比對時不區分大小寫並忽略底線；buyer2 這類帶編號的欄位，會去掉編號後以相同方式配對。當兩個資料表之間有多個關聯，或資料表參照自身時，程式碼產生器的 GraphQL 輸出就是以這種方式命名欄位，因此這類輸出再匯入時能還原每個關聯。
根型別（Query、Mutation、Subscription）、內省型別，以及 PageInfo、*Connection、*Edge 和 *_aggregate 等 Relay、federation 和 Hasura 包裝型別，會被視為雜訊而略過。
@id、@primaryKey、@unique、@autoincrement、@default、@map、@relation、@column、@table、@index 和 @db.* 指示詞都會生效。
檔案名稱必須以 .graphql、.gql 或 .graphqls 結尾。Prisma 的 schema.prisma 檔案不是 GraphQL 文件，無法在此匯入。

DBML​

可以匯入 DBML 檔案，這是 dbdiagram.io 和 dbdocs 所使用的格式。
會讀取 Table、TablePartial、Ref、Enum 和 TableGroup 區塊。Project 和獨立的 Note 區塊會被略過，且不會影響其周圍的資料表。
所有 ref 寫法都能接受：Ref: 冒號形式、具名 ref、Ref { } 區塊形式，以及內嵌的 [ref: > table.column] 欄位設定。
<> 多對多 ref 會建立以兩側名稱命名的中介資料表。
獨立 ref 的 delete 和 update 設定會成為關聯的 On Delete 和 On Update，例如 Ref: users.id < posts.user_id [delete: cascade, update: set null]。可用的值為 cascade、restrict、set null、set default 和 no action，不論大小寫。其他任何值或沒有設定時，都會匯入為 Not set，而 color 等其他設定會被忽略。
內嵌的 [ref: ...] 設定不帶有任何動作，而 <> ref 的設定也不會套用到中介資料表上。當同一個外鍵同時以內嵌方式和獨立 ref 宣告時，會保留內嵌的那一個，且不帶動作。
資料表的 headercolor 設定（例如 Table users [headercolor: #3498DB]），在值為未加引號的 #rgb 或 #rrggbb 十六進位色碼時，會成為該資料表的顏色。其他任何值都會被捨棄，而 TablePartial 的 headercolor 不會傳遞給使用它的資料表。
每個 TableGroup 都會成為一個資料表群組，其中包含它所列出的資料表，這些資料表每行一個，名稱寫法與 Ref 中相同。其 [color: ...] 會依與 headercolor 相同的規則成為群組的顏色，而其備註和其他設定則會被捨棄。被兩個群組列出的資料表會留在第一個群組中。沒有任何資料表的群組不會被建立，無論是因為它列出的資料表都不是檔案所宣告的，還是只列出已被先前群組取走的資料表。無論資料表排列在何處，群組的方框都會調整為剛好圍住其資料表；當資料表逐列排列時，同一群組的資料表會排在一起。
檔案名稱必須以 .dbml 結尾。

AML​

可以匯入 AML（Azimutt Markup Language）檔案。目前的寫法和舊版 v1 的寫法都能接受。
實體會成為資料表，而巢狀屬性會攤平成以點分隔的欄位名稱，例如 settings.slug。
除非標記為 nullable，否則屬性都是 NOT NULL；而編輯器沒有對應位置的語法結構，例如 check、type 和 tags，會被捨棄而不會被拒絕。標記為檢視的實體會匯入為一般資料表。
實體的 color（例如 users {color: red}）會成為其資料表的顏色。AML 的顏色名稱 red、orange、amber、yellow、lime、green、emerald、teal、cyan、sky、blue、indigo、violet、purple、fuchsia、pink、rose 和 gray，不論大小寫、是否加上引號都能讀取，每個名稱都會讀取為 Tailwind 同名顏色的 500 色階，例如 red 為 #ef4444。加上引號的十六進位色碼（例如 "#3498db"）會原樣保留；未加引號的 #3498db 無法讀取，因為 # 是 AML 註解的開頭。其他任何值，以及屬性或關聯上的 color，都會被捨棄。
獨立的 rel 陳述式（舊版寫法為 fk）會將其 onDelete 和 onUpdate 屬性保留為關聯的 On Delete 和 On Update，例如 rel posts(user_id) -> users(id) {onDelete: cascade, onUpdate: "set null"}。可用的值為 cascade、restrict、set null、set default 和 no action，是否加上引號皆可，不論大小寫。其他屬性會被捨棄。
在 user_id int -> users(id) {onDelete: cascade} 這類內嵌關聯上，這些屬性歸屬於所在的屬性（也就是該欄位），因此會被捨棄，關聯則匯入為 Not set。
檔案名稱必須以 .aml 結尾。

GraphQL、DBML 和 AML 都是可往返的格式：每一種也都是程式碼產生器的目標。
DBML 和 AML 在匯入與匯出兩個方向都會保留每個關聯的 ON DELETE 和 ON UPDATE，請參閱程式碼產生器。GraphQL 兩者都不保留，因此匯入 GraphQL 時兩者都會是 Not set。
DBML 也會在兩個方向保留資料表顏色（不含任何透明度）和每個包含資料表的資料表群組。沒有名稱的群組會還原為 group_1、group_2 等，重複的群組名稱還原時則會依序加上 _2、_3 等。AML 只會將資料表顏色保留為最接近的顏色名稱，因此 #FF8800 會寫成 orange，並還原為 #f97316，且 AML 不保留群組。GraphQL 既不保留顏色，也不保留群組。

匯出​

畫布右鍵選單的 Export 子選單有三個項目：

  • json：將圖表依其檔案所含的內容儲存為 .erd.json：包括資料表及其欄位和索引、關聯、備忘錄和資料表群組，以及設定，每個鎖定的設定都以其鎖定的值儲存。
  • Schema SQL：開啟「結構描述 SQL」索引標籤，同時開啟其選項面板，並讓 Save file 按鈕取得焦點，因此按 Enter 即可將該索引標籤所顯示的 SQL 儲存為 .sql。在此之前不會儲存任何內容。
  • Image：開啟 Export image 對話方塊，可將圖表儲存為 .png 或 .svg，或以 PNG 格式複製到剪貼簿，請參閱圖片。

這三個項目在唯讀編輯器中都能使用。

結構描述 SQL 會在每個關聯的 REFERENCES 之後寫出其 ON DELETE 和 ON UPDATE，ON DELETE 在前。Not set 不會寫出任何內容，而選取的資料庫不接受的動作會被省略。關於各資料庫接受哪些動作，請參閱編輯關聯。

每個匯出的檔案都會以 <database name>-<timestamp> 加上副檔名命名，其中時間戳記採用當地時間，格式為 yyyy-MM-dd'T'HH_mm_ss，例如 my-schema-2026-08-29T04_05_06.erd.json。資料庫名稱空白時會改用 unnamed。
「結構描述 SQL」索引標籤和程式碼產生器的 Save file 也以相同方式為檔案命名。圖片則採用對話方塊開啟時的資料庫名稱。

Import、Import and Add 和 Export 也可從 ERD 索引標籤的快速搜尋中使用，其中的項目與畫布的右鍵選單相同。

在 Obsidian 中不會出現下載或儲存對話方塊：檔案會寫入儲存庫中 Obsidian 存放該圖表新附件的位置，並以通知顯示其路徑。
Obsidian 不允許用於檔案名稱的字元 \ / : * ? " < > | 會被取代為 -。
只有在 Settings → Files and links → Detect all file extensions 開啟時，Obsidian 的檔案總管才會列出匯出的 .erd.json 或 .sql 檔案。

圖片​

從畫布的右鍵選單或快速搜尋選擇 Export ▸ Image，會開啟 Export image 對話方塊：圖片的預覽位於其選項旁邊。已開啟的物件總管會在變暗的區域下方保持開啟。

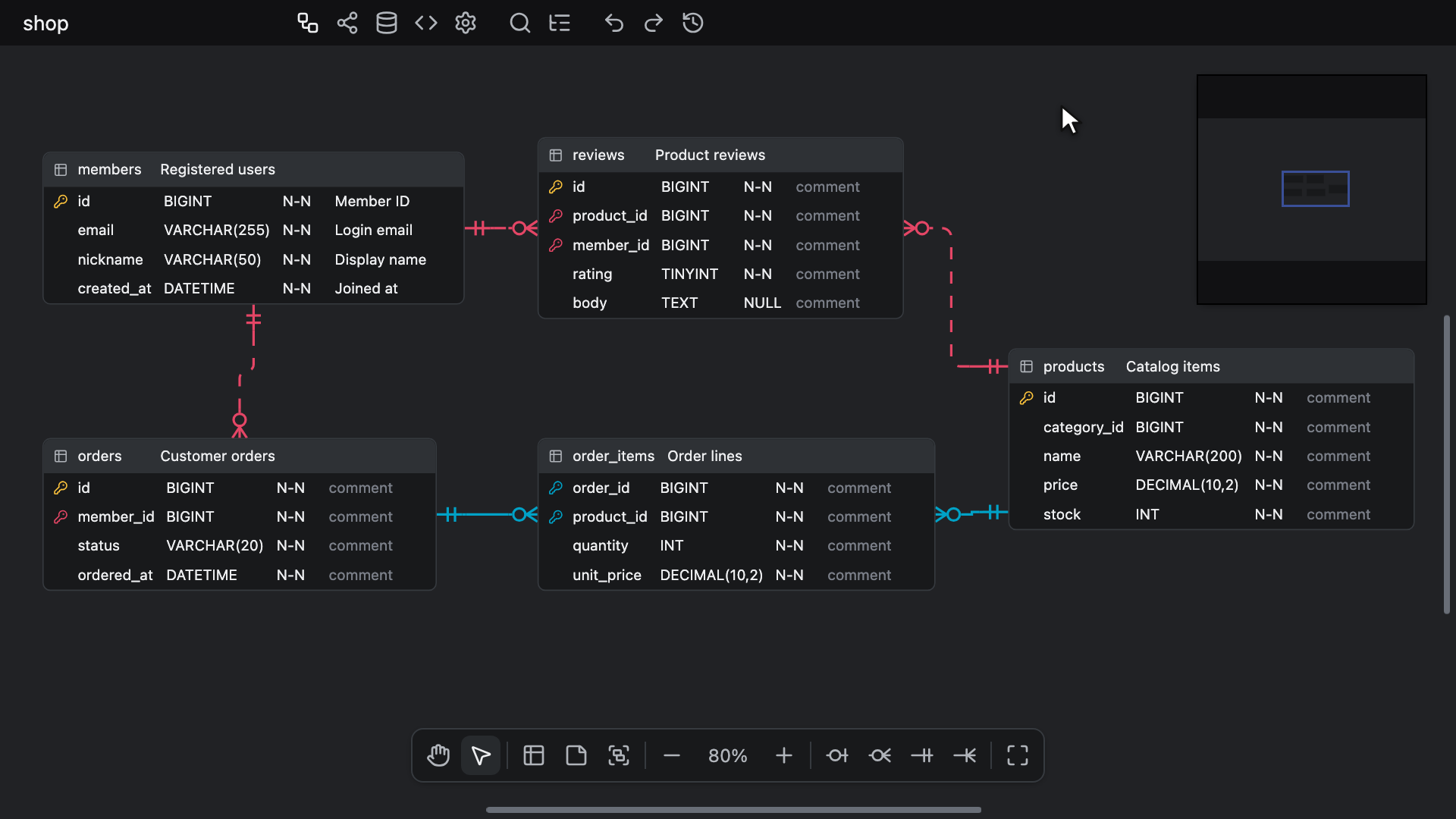

開啟 Export &gt; Image，關閉深色模式和背景，選擇 3x，再將圖片複製到剪貼簿

  • Background：預設為開啟。關閉時畫布會維持透明。
  • Dark mode：初始狀態與編輯器的外觀一致。與螢幕上的外觀一致時，圖片會採用畫布本身的顏色，包括在佈景主題建立器中所做的變更；另一種外觀則會使用灰色調與強調色皆相同的預設集。
  • Scale：1x、2x 或 3x，預設選取 2x。它只會設定 PNG 和剪貼簿副本的大小，其下方的一行會以 PNG <width> × <height> px 的形式顯示該大小。

這些選擇會保留到編輯器關閉為止，且永遠不會儲存在文件中。預覽的繪製方式與圖片相同，並會在 Background 或 Dark mode 變更時重新繪製。

圖片包含的是對話方塊開啟時的圖表；關閉後重新開啟對話方塊即可納入之後的變更。無論圖表捲動到多遠，圖片都會包含整個圖表，並裁切為圖表所繪製的範圍再加上邊界；而且無論編輯器目前顯示的縮放比例為何，圖片一律以 100% 繪製，因此每個資料表都會完整繪製。檢視選項所隱藏的內容（關聯、關聯的 ON DELETE 和 ON UPDATE 標籤、資料表群組或備忘錄）既不會繪製，也不會保留空間，而資料表群組會繪製在其他所有內容的後方。

有三個按鈕可寫出圖片，且每個按鈕都會讓對話方塊保持開啟：

  • PNG：儲存一個 .png，其大小為圖表在 100% 時的大小乘以 Scale。對於大到瀏覽器畫布無法容納的 PNG，會以較低的解析度寫出，而不會失敗：對話方塊會事先以 Reduced from <width> × <height> px, past what a browser canvas can hold 發出警告，事後則會以顯示 Exported at a reduced resolution 的通知告知。
  • SVG：儲存一個 .svg，其大小為圖表在 100% 時的大小，與 Scale 無關，且永遠不會降低解析度。其中的文字會維持為文字，字型只以名稱指定而不內嵌，因此沒有編輯器字型的檢視器會改用其他字型繪製。陰影會被省略。
  • Copy to clipboard：以選取的 Scale 將 PNG 放到剪貼簿上，當瀏覽器畫布無法容納時，會與儲存的 PNG 一樣降低解析度。完成時會以 Copied the image to the clipboard 確認，圖片經過降低解析度時則以 Copied at a reduced resolution 確認。若因瀏覽器或主應用程式拒絕使用剪貼簿，或圖片無法繪製而複製失敗，Couldn't copy the image 會建議改為儲存 PNG。

若主應用程式有執行背景 worker，圖片會在其中繪製，因此在此期間編輯器仍可繼續使用。當繪製時間超過片刻時，會出現顯示 Exporting PNG、Exporting SVG 或 Copying image 的通知，失敗時則會回報 Couldn't export the PNG 或 Couldn't export the SVG。在檔案仍在繪製時關閉對話方塊，並不會阻止該檔案被儲存。

對話方塊開啟時，PNG 會取得焦點，且 Tab 會停留在對話方塊內。按 Escape、按一下 x 按鈕，或按一下其周圍變暗的區域，即可關閉對話方塊。
對話方塊開啟期間，畫布快速鍵（包括復原和重做）以及複製和貼上都不會有任何作用。Ctrl + K (Windows/Linux) 或 ⌘ + K (Mac) 會關閉對話方塊並開啟快速搜尋。Ctrl + F (Windows/Linux) 或 ⌘ + F (Mac) 會關閉對話方塊，並將插入點移到物件總管的「尋找」輸入框中；若物件總管為關閉狀態，則會將其開啟，但永遠不會將其關閉。在窄到無法顯示物件總管的編輯器中，此按鍵仍會關閉對話方塊，但會顯示快顯通知，而不會移動插入點。
