邏輯名稱

資料表及其每個欄位除了名稱之外，還可以有邏輯名稱。邏輯名稱是供人閱讀的名稱，例如 CUST_NM 的 Customer Name。名稱本身就是物理名稱，也就是結構描述 SQL 和程式碼產生器寫出的名稱。
「名稱顯示」決定 ERD 畫布要繪製兩者中的哪一個：名稱、邏輯名稱或兩者，請參閱名稱顯示。
邏輯名稱也可以為其資料表或欄位提供物理名稱，該名稱由字典索引標籤上的詞彙和術語產生，請參閱產生物理名稱。
欄位可以連結到定義域，也就是保存在「字典」索引標籤的 Domains 工作表上、具有名稱的資料類型，例如 VARCHAR(100) 的 Name，連結後欄位便會採用該定義域的資料類型，請參閱定義域儲存格。
結構描述 SQL 可以將每個邏輯名稱寫入空白註解，請參閱以邏輯名稱作為註解。

名稱顯示​

共有三種顯示方式，每種都以自己的方式繪製資料表的表頭和列：

  • Physical Names 是新圖表的顯示方式，不會繪製任何邏輯名稱。表頭會顯示資料表的名稱，並在 View Option → Table Comment 開啟期間顯示其註解，每一列則會依欄位順序顯示其儲存格。
  • Logical Names 會在每個名稱的位置繪製邏輯名稱：在表頭中，以及在每一列中 Name 於欄位順序所在的位置。列的類型儲存格可以代為顯示欄位的定義域，如下所述。
  • Both Names 會在名稱旁繪製邏輯名稱。表頭會依序顯示邏輯名稱、名稱和註解，每一列也會多出一個 Logical Name 儲存格，欄位順序預設會將其放在 Name 的正前方。

空白的邏輯名稱（包括只由空格組成的邏輯名稱）會顯示淡化的替代文字。在 Logical Names 中，替代文字是在其位置繪製的名稱，名稱也是空白時則為 table 或 column 預留位置文字。在 Both Names 中，替代文字是 logical 預留位置文字。

在 Logical Names 中，連結到「字典」索引標籤的 Domains 工作表上某個具有名稱的定義域的欄位，會在其類型儲存格中顯示該定義域的名稱，而不是其資料類型。其他所有欄位則會在該處顯示其資料類型。
View Option → Domain 開啟期間，定義域會有自己的儲存格，類型儲存格則保持顯示資料類型，因此不會有任何一列將定義域顯示兩次，請參閱定義域儲存格。

每個資料表的寬度取決於它在該顯示方式下所繪製的儲存格，因此切換會調整資料表的大小，並重新配置其連接線。不會有任何資料表移動。
在 70% 及以下，資料表會收合為只顯示名稱，請參閱放大/縮小。在 Logical Names 中會顯示邏輯名稱，沒有邏輯名稱時則顯示淡化的名稱。在 Both Names 中會顯示邏輯名稱，並在其下方的一行顯示名稱，沒有邏輯名稱時則只顯示名稱。

字典的檢查可以將其標出的邏輯名稱或名稱以紅色或琥珀色顯示，請參閱畫布上的標示。

切換顯示方式​

有四個地方可以切換顯示方式，每處都會列出 Physical Names、Logical Names 和 Both Names，並勾選目前的顯示方式：

  • 畫布工具列上的 Name View 按鈕，位於四種關聯表示法與禪模式之間。它會顯示目前顯示方式的名稱和一個向下箭頭，其工具提示為 Name View。按一下會在工具列上方開啟清單，選擇一項後清單就會關閉。
  • 畫布的右鍵選單中緊接在 View Option 之後的 Name View：列出三種顯示方式的子選單。選擇之後選單會保持開啟。
  • 「視覺化」索引標籤在 Flow 模式下的工具列上的同一份清單，位於列顯示選單之後，請參閱工具列。
  • 快速搜尋中緊接在 Tab 之後的 Name View，只會在 ERD 索引標籤中列出。其子選單開啟時，醒目顯示的項目會位於目前的顯示方式上。

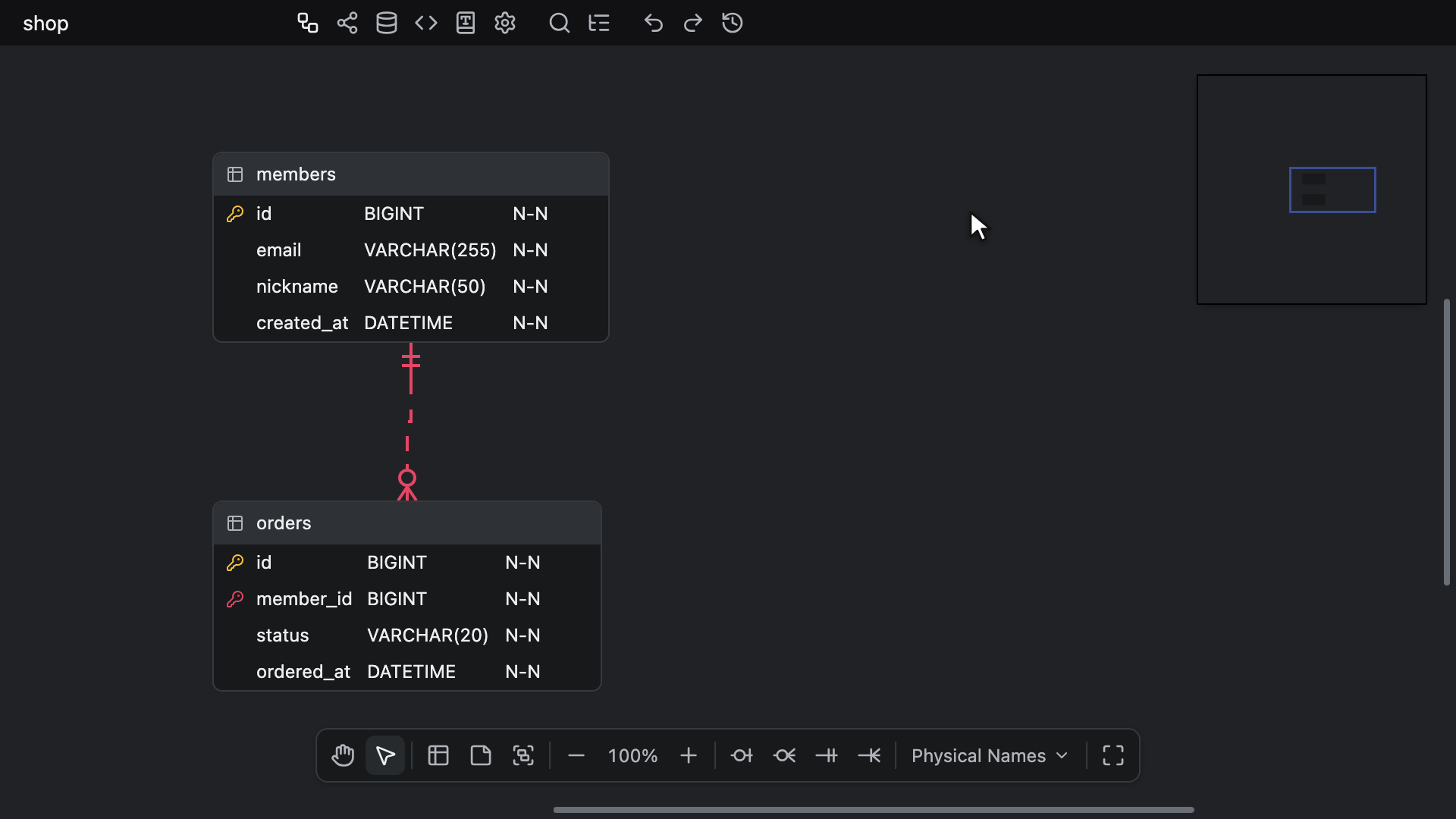

從畫布工具列將「名稱顯示」切換為 Logical Names，再從畫布選單切換為 Both Names，然後切回 Physical Names，沒有邏輯名稱的 ordered_at 先淡化顯示，之後顯示為 logical 預留位置文字

這四處設定的是同一個顯示方式。頂端工具列沒有對應的按鈕。

切換會保留選取範圍，且不會記錄在復原歷程記錄中。
若焦點儲存格在新的顯示方式下不會繪製，焦點會移至在其位置繪製的儲存格：名稱與邏輯名稱會互相替代，類型與定義域也是如此。在該儲存格上開啟的儲存格編輯器會關閉。開啟或關閉 View Option → Domain 時，焦點也會以相同的方式移動。
Name View 鎖定開啟期間（新圖表即是如此），切換只會變更您自己的畫面，檔案會保留鎖定時的顯示方式。鎖定關閉時，檔案會儲存您切換到的顯示方式，請參閱鎖定。

輸入邏輯名稱​

Physical Names 不會繪製邏輯名稱，因此切換為 Logical Names 或 Both Names 即可在畫布上輸入邏輯名稱：

  • 在 Logical Names 中，表頭和各列的名稱儲存格存放的是邏輯名稱，因此在此顯示方式下無法在畫布上編輯物理名稱。
  • 在 Both Names 中，邏輯名稱儲存格存放邏輯名稱，名稱儲存格則存放物理名稱。

邏輯名稱儲存格的編輯方式與其他儲存格相同：按 Enter 或按兩下即可開始編輯，請參閱編輯資料表。在空白的邏輯名稱上開啟時，編輯器會將該儲存格原本繪製的內容顯示為預留位置文字：在 Logical Names 中是名稱，在 Both Names 中是 logical。
輸入只會寫入邏輯名稱。編輯器在邏輯名稱已變更的狀態下關閉時（按 Enter、Tab、Escape 或按一下其他地方），會依邏輯名稱產生物理名稱，並在您的輸入之後算作一個獨立的復原步驟。自行撰寫的物理名稱會保持不變，請參閱產生物理名稱。

Tab 和 Shift + Tab 會依序走訪該顯示方式所繪製的儲存格，請參閱 Tab 鍵：

  • 在 Logical Names 中，先是表頭的邏輯名稱，接著是其註解，然後依欄位順序走訪每一列的儲存格，邏輯名稱位於名稱的位置。
  • 在 Both Names 中，先是表頭的邏輯名稱、名稱和註解，然後依欄位順序走訪每一列的儲存格，預設以其 Logical Name 儲存格為第一個。

Alt + Enter (Windows/Linux) 或 ⌥ + Enter (Mac) 會新增欄位，並將焦點移至其名稱儲存格，在 Logical Names 中即為其邏輯名稱。

關聯所加入的外鍵欄位會複製其鍵的邏輯名稱和定義域，以及其類型，請參閱識別關聯。
將欄位複製到試算表，以及從試算表貼上欄位時，會使用該顯示方式所繪製的儲存格，包括邏輯名稱儲存格和定義域儲存格，請參閱複製/貼上欄位。

術語名稱自動完成​

在邏輯名稱儲存格（表頭的或某一列的）中輸入時，儲存格下方的清單會提供名稱以所輸入文字開頭的術語，不區分大小寫，並忽略文字前的空格。術語是保存在「字典」索引標籤的 Terms 工作表上的完整邏輯名稱，並附有它所提供的物理名稱和定義域。清單最多顯示八個，依名稱排序，所輸入的文字會醒目顯示。沒有任何術語以該文字開頭時，不會顯示清單。

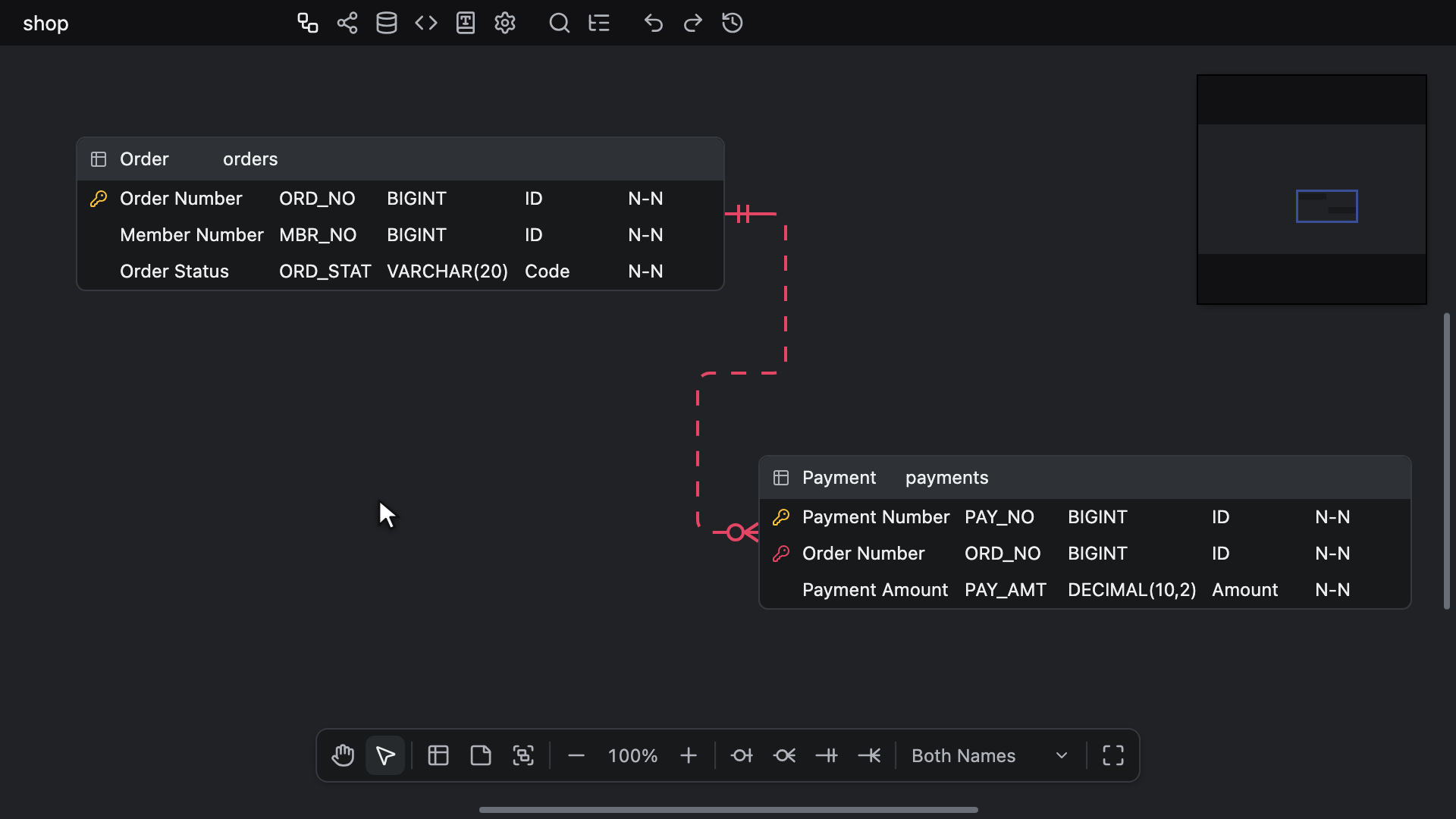

在 Both Names 中以 ⌥ + Enter 新增欄位，從其邏輯名稱下方的術語清單中選擇 Order Amount，填入 ORD_AMT、DECIMAL(10,2) 和 Amount 定義域，接著輸入 Order Date，按 Enter 關閉編輯器時，詞彙會為其提供名稱 ORD_DT

  • 一開始沒有任何項目醒目顯示。↑ 和 ↓ 會移動醒目顯示，到達兩端時會循環，醒目顯示的術語會顯示 Enter 鍵。
  • 在醒目顯示的術語上按 Enter，會將其名稱寫入為邏輯名稱並結束編輯。除非物理名稱是您自行撰寫的，否則同一個復原步驟會立即依該術語產生物理名稱，若為欄位，也會賦予其該術語的定義域。沒有醒目顯示任何項目時按 Enter，會結束編輯並保留所輸入的內容。
  • 按一下術語會以相同的方式寫入，並讓編輯器保持開啟。
  • 清單顯示時按 Escape 只會關閉清單，再按一次 Escape 才會結束編輯。
  • Tab 會保留所輸入的文字並繼續移動，編輯器關閉時會依該文字產生物理名稱。
  • 輸入法正在組字時，方向鍵和 Enter 會用於組字。

術語為資料表或欄位提供的內容，在產生物理名稱中說明。

定義域儲存格​

View Option → Domain 預設為關閉，開啟後會在每種顯示方式下為每一列加上定義域儲存格，位於 Domain 在欄位順序中的位置，預設緊接在 DataType 之後，請參閱資料表檢視選項。
此儲存格會顯示欄位所連結的定義域的名稱；欄位未連結到 Domains 工作表所列出的任何定義域時，則顯示淡化的 domain 預留位置文字。

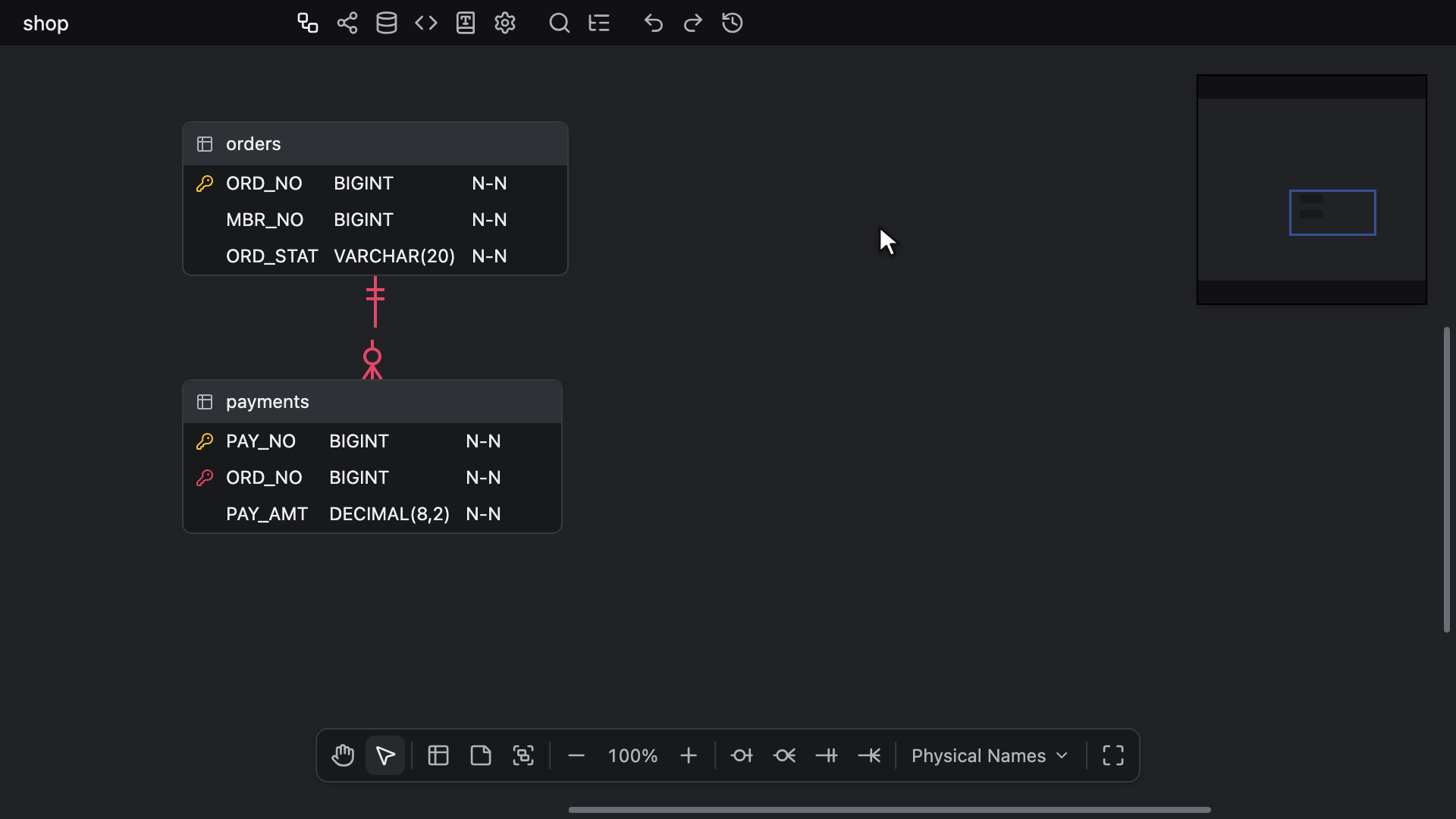

開啟 View Option → Domain，以 amo 縮小清單後在 PAY_AMT 的定義域儲存格中選擇 Amount，在「字典」索引標籤上將 Amount 的 Data Type 變更為 DECIMAL(12,2)，可見該欄位隨之變更，接著在該欄位中輸入 NUMERIC(12,2)，使其解除連結

按 Enter 或按兩下會在儲存格上方開啟選擇器：一個以儲存格文字為預留位置文字的空白輸入框，其下方先是 None，接著依工作表的順序列出 Domains 工作表中每個具有名稱的定義域。醒目顯示的項目一開始位於已連結的定義域上，或位於 None 上。

  • 輸入時只會列出名稱包含該文字的定義域（不區分大小寫），並移除 None，醒目顯示第一個。↑ 和 ↓ 會移動醒目顯示。
  • Enter 會連結醒目顯示的定義域，按一下則會連結所按的定義域。兩者都會將該定義域的資料類型賦予欄位，算作一個復原步驟，並結束編輯。None 會解除欄位的連結，並保留其資料類型。
  • 所輸入的內容永遠不會寫入欄位。Domains 工作表中沒有任何具有名稱的定義域時，不會顯示清單，按 Enter 會結束編輯而不寫入任何內容。

在 Logical Names 中且 View Option → Domain 關閉時，顯示定義域名稱的類型儲存格會開啟此選擇器，顯示資料類型的類型儲存格則會開啟資料類型編輯器，請參閱資料類型自動完成。若要將沒有定義域的欄位連結到定義域，開啟定義域儲存格即可。
已連結的欄位會採用其定義域的資料類型，並在定義域的類型變更時隨之變更，在其 DataType 儲存格中輸入其他類型則會解除連結，請參閱定義域與資料類型。

畫布以外的地方​

其他大多數顯示資料表或欄位名稱的地方也會依循「名稱顯示」：

  • Physical Names 會顯示名稱。
  • Logical Names 會顯示邏輯名稱；邏輯名稱為空白時則顯示名稱，在能夠淡化顯示的地方會淡化顯示。
  • Both Names 會顯示邏輯名稱，並在其後顯示名稱：在文字列中以次要色彩顯示，在關係圖的標籤中顯示在第二行，在必須以一段文字容納兩者的地方則放在括號中，例如 Member (member)。沒有邏輯名稱的資料表或欄位只會顯示其名稱。

依名稱排序的清單，例如物件總管中的資料表或快速搜尋的 # 列，在每種顯示方式下都會保持依名稱排序，永遠不會依邏輯名稱排序。

依循顯示方式的地方：

少數地方無論顯示方式為何都會保持顯示名稱：物件總管的索引列和外鍵列、「資料表屬性」的 Indexes 索引標籤中的 Keys、「對應欄位」的 New column: <name>，以及快速搜尋 @ 或 : 列旁寫出的位置。

差異檢視器、時光旅行、自動版面配置的 Force 預覽和 Export image 對話方塊，都會以您目前看到的「名稱顯示」開啟，無論檔案保存的是哪種顯示方式。它們在開啟期間都會保持該顯示方式。
每次自動版面配置，以及結構描述 SQL、GraphQL、DBML 或 AML 的 Import 或 Import and Add，都會依資料表在您的顯示方式下所佔的寬度來排列資料表。

依邏輯名稱尋找​

在每種顯示方式下都能找到邏輯名稱，包括畫布不會繪製任何邏輯名稱的 Physical Names：

  • 尋找與取代會將其作為一種文字 Logical names 來搜尋，資料表和欄位皆適用，且搜尋首次開啟時此項目為開啟狀態。取代邏輯名稱時，會依其產生物理名稱，與輸入邏輯名稱時相同。
  • 在快速搜尋中，# 會依名稱或邏輯名稱尋找資料表，@ 會依兩者之一尋找欄位，依邏輯名稱相符的項目旁會顯示 Logical name。@ 中位於 . 之前的資料表部分，也會比對資料表的名稱或邏輯名稱。

切換「名稱顯示」只會變更結果的命名方式，永遠不會變更找到的內容。

協作者​

在協作工作階段中，邏輯名稱和定義域連結會像其他任何編輯一樣傳送到每個編輯器。
Name View 鎖定開啟期間，每個編輯器都會保留自己的顯示方式，切換只會在執行切換的編輯器中呈現。鎖定關閉期間，在任何非唯讀編輯器中切換，都會切換所有編輯器，請參閱鎖定，其中也說明了開啟或關閉鎖定對每個編輯器的顯示方式有何影響。
當參與者的焦點儲存格是您的顯示方式不會繪製的儲存格時，其顏色會顯示在您的顯示方式於該位置繪製的儲存格上：Physical Names 中的名稱儲存格會顯示在您 Logical Names 中的邏輯名稱儲存格上，反之亦然，類型儲存格與代替它顯示的定義域也以相同的方式對應。

透過 MCP 伺服器工作的程式碼代理程式，無論您正在看的是哪種顯示方式，都會設定邏輯名稱並連結定義域，且沒有任何可切換「名稱顯示」的工具，請參閱字典和設定。

唯讀編輯器​

在 readonly 編輯器中，每個「名稱顯示」選擇器都能使用，且無論鎖定如何設定，切換都只會變更該畫面。
在其中無法編輯邏輯名稱和定義域，因此不會開啟術語清單或定義域選擇器，也不會提供 Derive Physical Name Again 和 Derive Physical Names Again 項目。View Option → Domain 在其中不會有任何作用，所有檢視選項都是如此。
