Логические имена

У таблицы и у каждого ее столбца помимо имени может быть логическое имя. Логическое имя — это то имя, которое читают люди, например Customer Name для CUST_NM. Само имя — это физическое имя, то, которое записывают Схема SQL и Генератор кода.
Режим отображения имен определяет, что из этого рисует холст ERD: имена, логические имена или и то и другое — см. Отображение имен.
Логическое имя также может дать своей таблице или столбцу физическое имя, сформированное по словам и терминам на вкладке «Словарь», — см. Формирование физических имен.
Столбец можно привязать к домену, т. е. к именованному типу данных с листа Domains вкладки «Словарь», например Name для VARCHAR(100), и тогда в столбце хранится тип данных домена — см. Ячейка домена.
Схема SQL может записывать каждое логическое имя в пустой комментарий — см. Логические имена в комментариях.

Отображение имен

Существует три режима, и каждый по-своему рисует заголовок и строки таблицы:

• Режим Physical Names, который используется в новой диаграмме, не рисует логических имен. Заголовок показывает имя таблицы и, пока View Option → Table Comment включен, ее комментарий, а каждая строка показывает свои ячейки в порядке столбцов.
• Режим Logical Names рисует логическое имя на месте каждого имени: в заголовке и в каждой строке там, где в порядке столбцов стоит Name. Ячейка типа в строке может отображать домен столбца, как описано ниже.
• Режим Both Names рисует логическое имя рядом с именем. Заголовок показывает логическое имя, затем имя, затем комментарий, а в каждой строке появляется ячейка Logical Name, которую порядок столбцов по умолчанию ставит непосредственно перед Name.

Вместо пустого логического имени, в том числе состоящего только из пробелов, отображается приглушенная замена. В режиме Logical Names это имя, нарисованное на его месте, или заполнитель table или column, если имя тоже пустое. В режиме Both Names это заполнитель logical.

В режиме Logical Names столбец, привязанный к домену с именем на листе Domains вкладки «Словарь», показывает в ячейке типа имя этого домена вместо своего типа данных. Все остальные столбцы показывают там свой тип данных.
Пока View Option → Domain включен, у домена есть собственная ячейка, а ячейка типа сохраняет тип данных, поэтому ни одна строка не показывает домен дважды — см. Ячейка домена.

Ширина каждой таблицы определяется ячейками, которые она рисует в текущем режиме, поэтому переключение режима меняет размеры таблиц и заново прокладывает их линии связи. Ни одна таблица не сдвигается.
При масштабе 70% и меньше таблица сворачивается до имени — см. Увеличение и уменьшение масштаба. В режиме Logical Names она показывает логическое имя, а пока его нет — приглушенное имя. В режиме Both Names она показывает логическое имя и под ним, на отдельной строке, имя, а пока логического имени нет — только имя.

Проверки словарей могут рисовать логическое имя или имя красным или янтарным цветом там, где они его помечают, — см. Пометки на холсте.

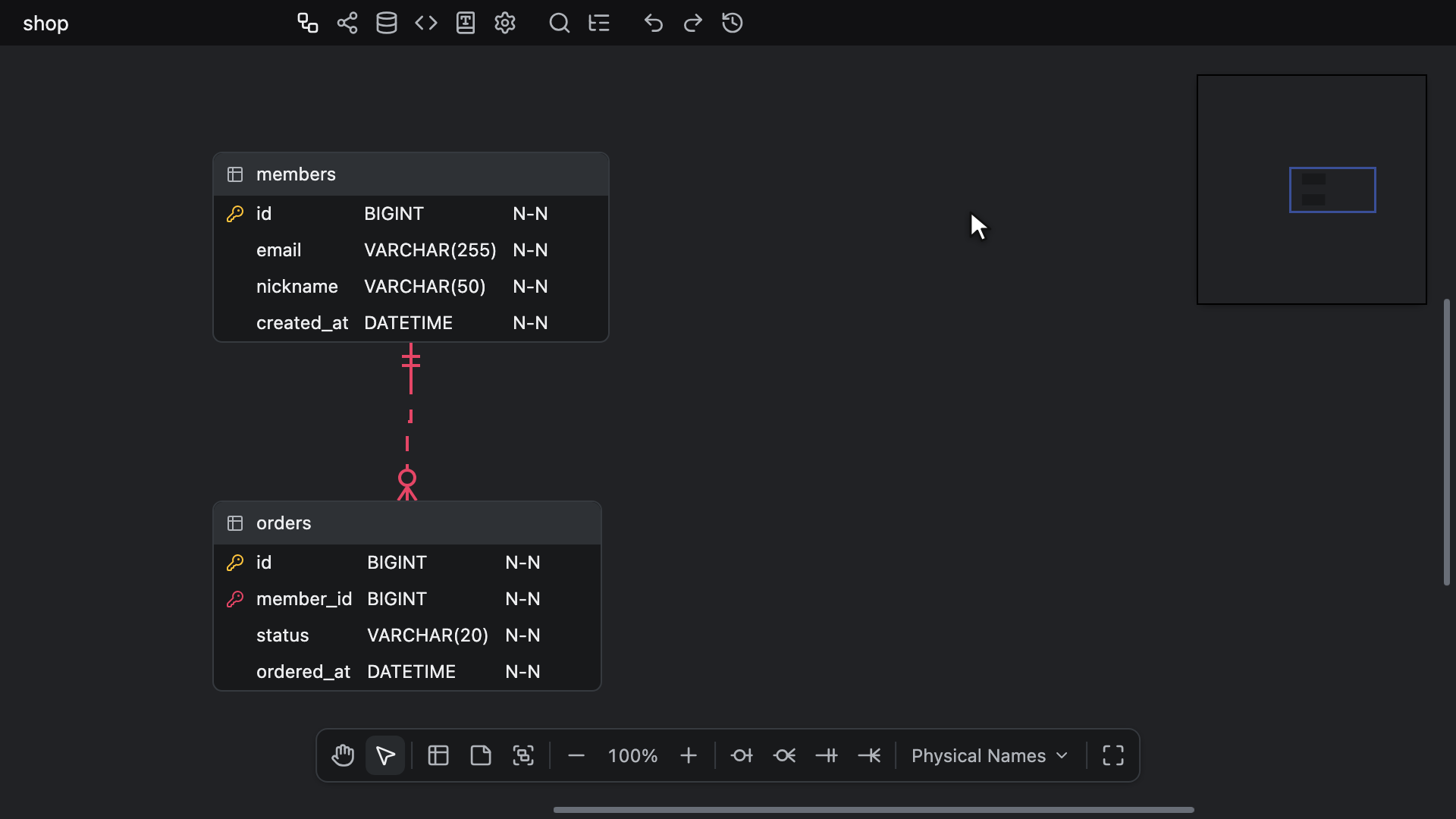

Переключение режима отображения

Переключить режим можно в четырех местах, и в каждом из них перечислены Physical Names, Logical Names и Both Names, а текущий режим отмечен галочкой:

• Кнопка Name View на панели инструментов холста между четырьмя нотациями связей и режимом дзен. На ней написан текущий режим и изображена стрелка вниз, а ее всплывающая подсказка: Name View. Щелчок открывает список над панелью инструментов, а выбор режима закрывает его.
• Пункт Name View в контекстном меню холста сразу после View Option: подменю с тремя режимами. После выбора меню остается открытым.
• Тот же список на панели инструментов вкладки «Визуализация» в режиме Flow после меню отображения строк — см. Панель инструментов.
• Пункт Name View в Быстром поиске: он идет сразу после Tab и отображается только на вкладке ERD. Его подменю открывается с подсветкой на текущем режиме.

Все четыре места задают один и тот же режим. На верхней панели инструментов кнопки для него нет.

Переключение сохраняет выделение и не записывается в историю изменений.
Если новый режим не рисует ячейку в фокусе, фокус переходит на ячейку, нарисованную на ее месте: имя и логическое имя заменяют друг друга, как и тип с доменом. Поле редактирования, открытое на этой ячейке, закрывается. Включение или выключение View Option → Domain перемещает фокус так же.
Пока блокировка Name View включена, как в новой диаграмме, переключение меняет только ваш собственный экран, а файл сохраняет режим, который был в момент блокировки. При выключенной блокировке файл сохраняет режим, на который вы переключаетесь, — см. Блокировка.

Ввод логического имени

Режим Physical Names не рисует логических имен, поэтому, чтобы ввести логическое имя на холсте, переключитесь в режим Logical Names или Both Names:

• В режиме Logical Names ячейки имени в заголовке и строках содержат логические имена, поэтому в этом режиме физическое имя на холсте отредактировать нельзя.
• В режиме Both Names ячейки логического имени содержат логические имена, а ячейки имени — физические.

Ячейка логического имени редактируется так же, как любая другая ячейка: начните с Enter или двойного щелчка — см. Редактирование таблиц. Если поле редактирования открыто на пустом логическом имени, оно показывает в качестве заполнителя то, что рисовала ячейка: имя в режиме Logical Names, logical в режиме Both Names.
Ввод текста записывает только логическое имя. Физическое имя формируется из него, когда поле редактирования закрывается (Enter, Tab, Escape или щелчок в другом месте) на измененном логическом имени, отдельным шагом отмены после вашего ввода. Физическое имя, которое вы написали сами, остается без изменений — см. Формирование физических имен.
Когда соавтор или агент для программирования заменяет диаграмму при открытой ячейке логического имени, поле редактирования ячейки остается открытым, пока в новой диаграмме по-прежнему есть эта таблица или этот столбец и ваш режим отображения имен по-прежнему рисует ячейку. Повторная загрузка диаграммы в редактор, как это делает Obsidian при изменении файла вне его, сразу закрывает поле редактирования ячейки. В любом случае при закрытии физическое имя формируется только там, где таблица или столбец содержит введенное вами логическое имя, и никогда — из имени, которое принесла новая диаграмма.

Tab и Shift + Tab проходят по ячейкам, которые рисует режим, в их порядке — см. Клавиша Tab:

• В режиме Logical Names — логическое имя заголовка, затем его комментарий, затем ячейки каждой строки в порядке столбцов, где логическое имя стоит на месте имени.
• В режиме Both Names — логическое имя, имя и комментарий заголовка, затем ячейки каждой строки в порядке столбцов, по умолчанию начиная с ячейки Logical Name.

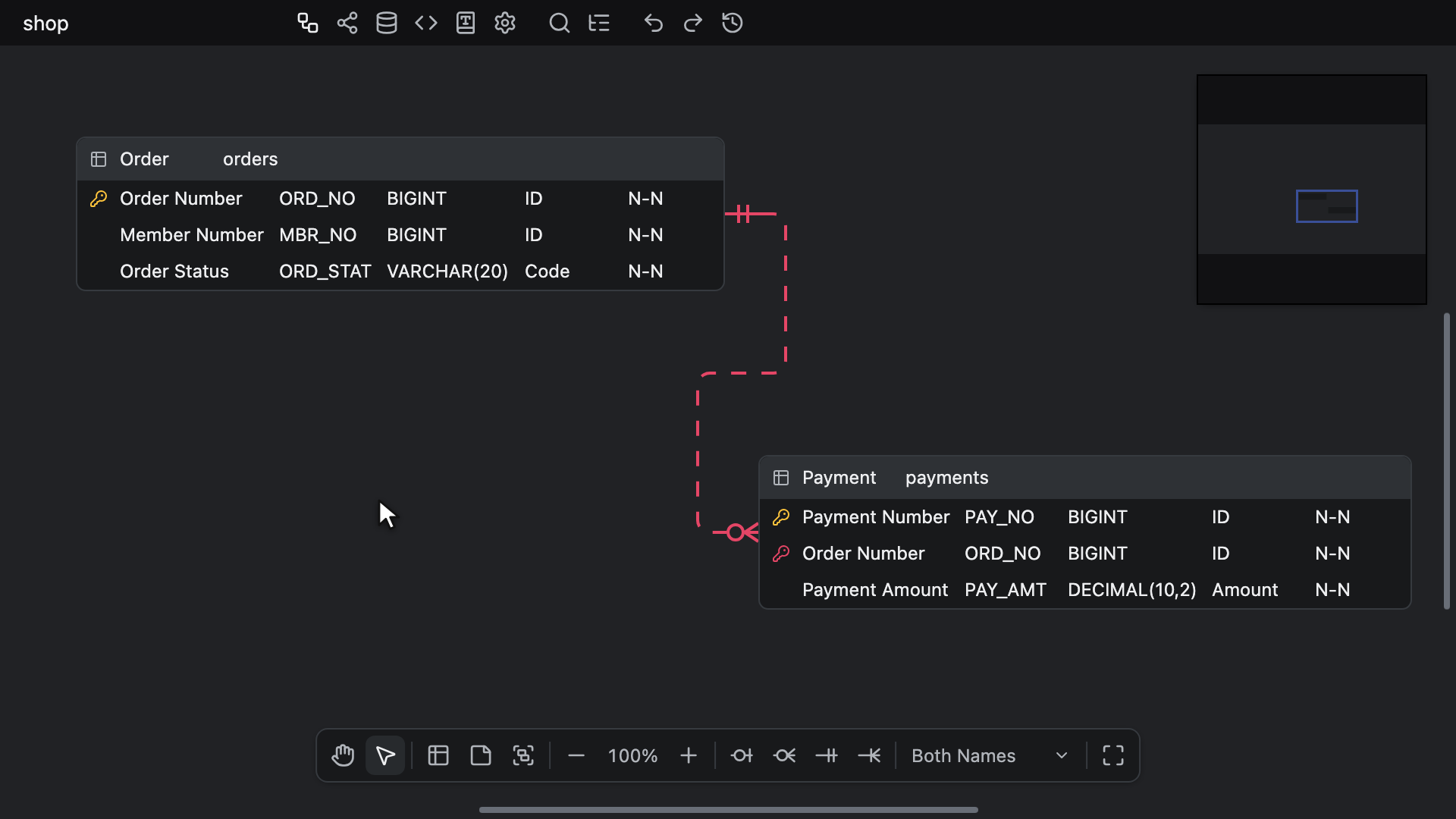

Alt + Enter (Windows/Linux) или ⌥ + Enter (Mac) добавляет столбец и переводит фокус на первую ячейку, которую рисует его строка. При порядке столбцов по умолчанию это его ячейка имени, которая в режиме Logical Names содержит его логическое имя, а в режиме Both Names — его ячейка Logical Name, так что начать можно с логического имени — см. Добавление столбцов.

Столбец внешнего ключа, который добавляет связь, копирует логическое имя и домен своего ключа вместе с его типом — см. Идентифицирующие связи.
Копирование столбцов в электронную таблицу и вставка столбцов из нее используют ячейки, которые рисует режим, включая ячейки логического имени и домена, — см. Копирование и вставка столбцов.

Автодополнение терминов

Пока вы вводите текст в ячейке логического имени, в заголовке или в строке, список под ячейкой предлагает термины, имена которых начинаются с этого текста, без учета регистра и пробелов перед ним. Термин — это целое логическое имя, которое хранится на листе Terms вкладки «Словарь» вместе с физическим именем и доменом, которые он дает. Список показывает до восьми терминов, отсортированных по имени, и подсвечивает в них введенный текст. Если ни один термин так не начинается, списка нет.

• Сначала ничего не подсвечено. ↑ и ↓ перемещают подсветку, переходя по кругу на обоих концах, а у подсвеченного термина отображается клавиша Enter.
• Enter на подсвеченном термине записывает его имя как логическое имя и завершает редактирование. Если физическое имя не является вашим собственным, тот же шаг отмены сразу формирует физическое имя по термину, а столбцу еще и дает домен термина. Enter, когда ничего не подсвечено, завершает редактирование и сохраняет введенный текст.
• Щелчок по термину записывает его так же и оставляет поле редактирования открытым.
• Escape, пока отображается список, закрывает только список, а следующее нажатие Escape завершает редактирование.
• Tab переходит дальше с текстом в том виде, в каком он введен, а физическое имя формируется из него при закрытии поля редактирования.
• Пока в методе ввода идет набор, стрелки и Enter относятся к набору.

Что термин дает таблице или столбцу, описано в разделе Формирование физических имен.

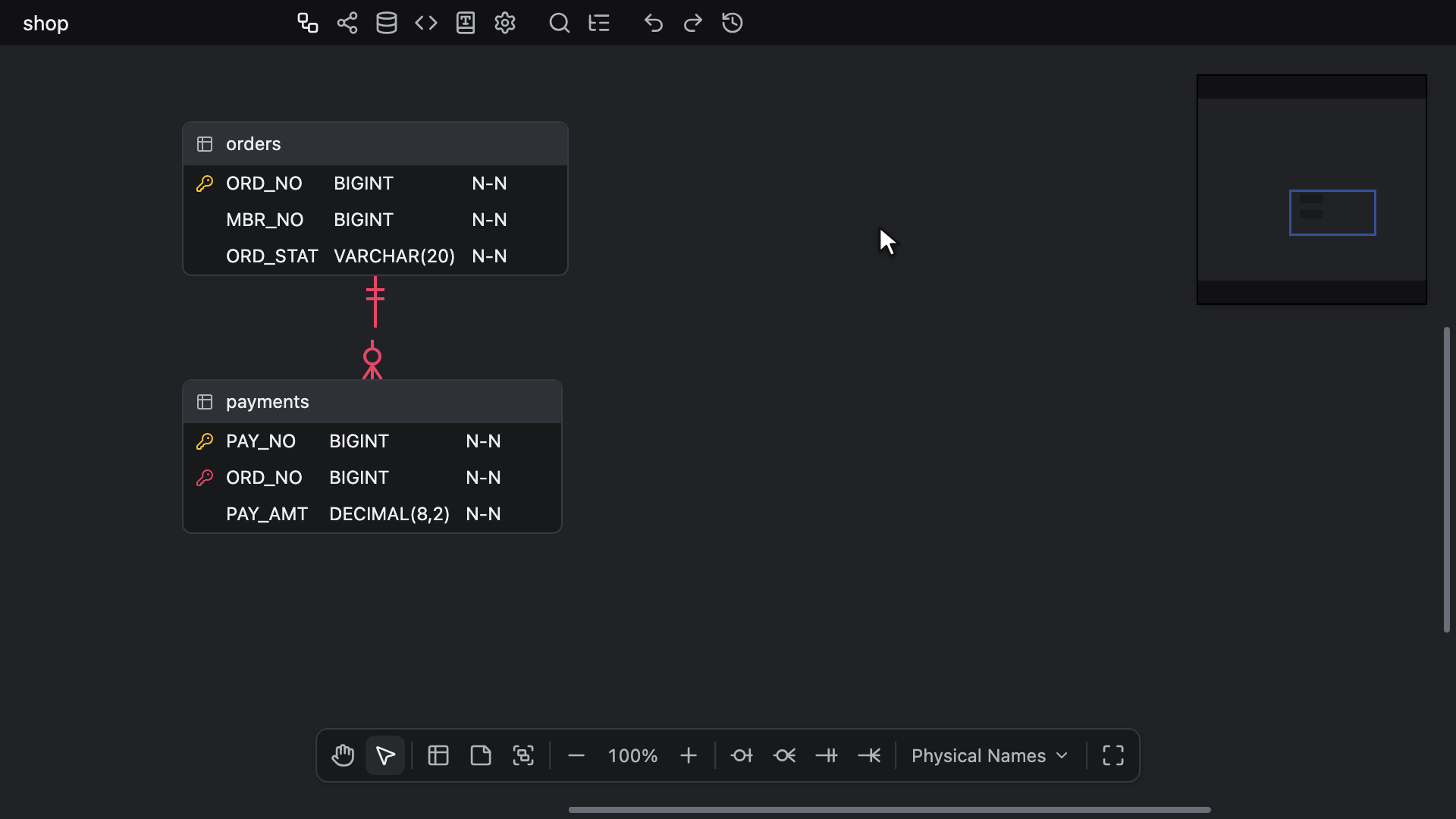

Ячейка домена

View Option → Domain, выключенный по умолчанию, в любом режиме добавляет в каждую строку ячейку домена там, где в порядке столбцов стоит Domain (по умолчанию сразу после DataType), — см. Параметры вида таблиц.
Ячейка показывает имя домена, к которому привязан столбец, а для столбца, не привязанного ни к одному домену из листа Domains, — приглушенный заполнитель domain.

Enter или двойной щелчок открывает над ячейкой список выбора: пустое поле с текстом ячейки в качестве заполнителя, а под ним None, затем все домены с именем из листа Domains в порядке листа. Сначала подсвечен привязанный домен или None.

• Ввод текста оставляет в списке только домены, имена которых содержат этот текст без учета регистра, убирает None и подсвечивает первый домен. ↑ и ↓ перемещают подсветку.
• Enter привязывает подсвеченный домен, а щелчок — тот, по которому щелкнули. И то и другое одним шагом отмены дает столбцу тип данных домена и завершает редактирование. None отвязывает столбец от домена и сохраняет его тип данных.
• Введенный текст никогда не записывается в столбец. Пока на листе Domains нет ни одного домена с именем, списка нет, а Enter завершает редактирование, ничего не записывая.

В режиме Logical Names при выключенном View Option → Domain ячейка типа, показывающая имя домена, открывает этот список выбора, а ячейка, показывающая тип данных, — поле редактирования типа данных — см. Автодополнение типа данных. Чтобы привязать домен к столбцу, у которого его нет, включите ячейку домена.
Привязанный столбец содержит тип данных своего домена и следует за ним, когда тип домена меняется, а ввод другого типа в его ячейку DataType отвязывает его от домена — см. Домены и типы данных.

За пределами холста

Большинство других мест, где называется таблица или столбец, тоже следуют режиму отображения имен:

• Режим Physical Names показывает имя.
• Режим Logical Names показывает логическое имя, а пока логическое имя пустое — имя, приглушенное там, где это место может его приглушить.
• Режим Both Names показывает логическое имя, а после него имя: приглушенное в строке текста, на второй строке в подписи графа и в скобках там, где оба имени должны поместиться в один текст, например Member (member). Таблица или столбец без логического имени показывает только свое имя.

Список, отсортированный по имени, например таблицы в Обозревателе или строки # в Быстром поиске, в любом режиме остается отсортированным по имени, а не по логическому имени.

Места, которые следуют режиму отображения:

• На вкладке «Визуализация» карточки Flow — см. Имена на карточках — а также подписи графа и предпросмотр при наведении — см. Как читать граф и Предпросмотр при наведении.
• Окно «Свойства таблицы»: его плашки, а на вкладке Indexes строки Columns и список Index order — см. Индексы.
• Строки таблиц и столбцов в Обозревателе и таблицы, перечисленные под каждой группой таблиц.
• Строки # в Быстром поиске — см. Поиск по диаграмме.
• Дерево изменений и обе стороны Просмотра различий.
• Окно «Сопоставить столбцы» и всплывающая подсказка <parent> has no primary key to copy, которую может показывать кнопка Create new columns во время рисования связи, — см. Создание связи.
• Копия строк, которую перетаскивание столбца несет над пустой областью холста: она показывает ячейки имени и типа каждой строки так, как их рисует строка, — см. Перестановка и перемещение столбцов.
• Столбец Target листа Checks вкладки «Словарь» — см. Лист «Проверки».
• Экспортированное изображение.

Несколько мест показывают имена независимо от режима: строки индексов и внешних ключей в Обозревателе, Keys на вкладке Indexes окна «Свойства таблицы», New column: <name> в окне «Сопоставить столбцы» и расположение, указанное рядом со строкой @ или : в Быстром поиске.

Просмотр различий, Путешествие во времени, предварительный просмотр Force в Автоматическом размещении и окно Export image открываются в вашем текущем режиме отображения имен, какой бы режим ни был сохранен в файле. Каждый из них сохраняет этот режим, пока открыт.
Каждое Автоматическое размещение, а также Import или Import and Add Схемы SQL, GraphQL, DBML или AML размещают таблицы с той шириной, которую они имеют в вашем режиме.

Поиск по логическому имени

Логические имена находятся в любом режиме отображения имен, в том числе в режиме Physical Names, где холст их не рисует:

• Поиск и замена ищет их как отдельный вид текста, Logical names, одинаково для таблиц и столбцов, и этот вид включен при первом открытии поиска. Замена логического имени формирует из него физическое имя так же, как его ввод.
• В Быстром поиске # находит таблицу по ее имени или логическому имени, а @ находит столбец по любому из них, причем рядом с совпадением по логическому имени отображается Logical name. Часть запроса @ до ., относящаяся к таблице, тоже совпадает как с именем, так и с логическим именем таблицы.

Переключение режима отображения имен меняет то, как называются результаты, но никогда не меняет то, что найдено.

Соавторы

В сеансе совместного редактирования логические имена и привязки к доменам доходят до каждого редактора, как и любая другая правка.
Пока блокировка Name View включена, каждый редактор сохраняет собственный режим, а переключение отображается только в том редакторе, где оно сделано. Пока она выключена, переключение в любом редакторе, кроме редакторов только для чтения, переключает все редакторы — см. Блокировка, где также описано, что включение или выключение блокировки делает с режимом каждого редактора.
Если ваш режим не рисует ячейку, которая в фокусе у участника, его цвет отображается на ячейке, которую ваш режим рисует на ее месте: ячейка имени в режиме Physical Names отображается на вашей ячейке логического имени в режиме Logical Names и наоборот, а ячейка типа и заменяющий ее домен соотносятся так же.

Агент для программирования, работающий через MCP-сервер, задает логические имена и привязывает домены независимо от вашего текущего режима, и у него нет инструмента, переключающего режим отображения имен, — см. Словари и Настройки.

Режим только для чтения

В редакторе с атрибутом readonly работают все способы выбора режима отображения имен: кнопка Name View на панели инструментов холста, Name View в контекстном меню холста и в Быстром поиске, а также список на панели инструментов Flow.
Переключение там меняет только этот экран, какой бы ни была блокировка: файл, соавторы и история отмены сохраняют прежний режим. Когда редактор снова становится доступным для записи, выбранный режим остается на этом экране до следующего переключения там либо, пока блокировка выключена, до переключения соавтором или повторной загрузки документа.
Логические имена и домены там редактировать нельзя, поэтому не открывается ни редактор ячейки, ни список терминов, ни список выбора домена, и ни один из пунктов Derive Physical Name Again и Derive Physical Names Again не предлагается.
View Option → Domain показывает или скрывает ячейку Domain только на этом экране, как и любой параметр вида там, а когда редактор снова становится доступным для записи, возвращаются параметры вида, которые хранит документ.
