Dateien importieren oder exportieren

Externe Dateien importieren

Fünf Formate lassen sich über das Untermenü Import des Kontextmenüs der Zeichenfläche importieren:

• json
• Schema SQL
• GraphQL
• DBML
• AML

Der Eintrag Import and Add direkt unter Import fügt die Datei dem Diagramm hinzu, statt es zu ersetzen – siehe Importieren und hinzufügen.
Der Willkommensbildschirm, den ein leeres Diagramm zeigt, hat einen Eintrag Import mit denselben fünf Formaten – siehe Willkommensbildschirm.

Dateiendungen werden in jeder Groß-/Kleinschreibung erkannt. Wenn Sie eine Datei auswählen, deren Endung nicht zum gewählten Format passt, wird der Import abgebrochen und Only <format> files can be imported angezeigt, wobei das Format als json, sql, graphql, dbml oder aml geschrieben wird, wie in Only sql files can be imported.

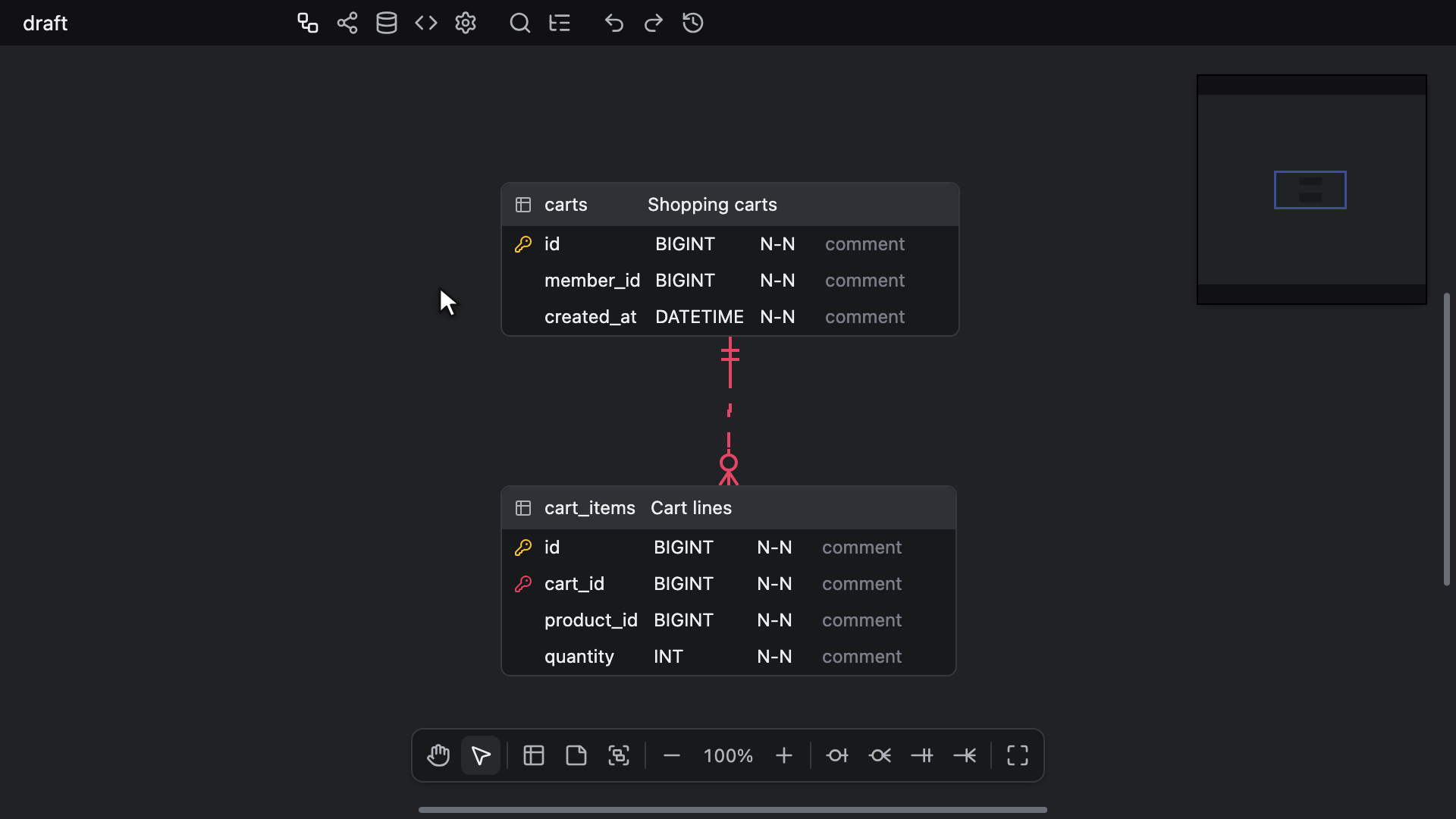

Import ersetzt das aktuelle Dokument, statt die Datei damit zusammenzuführen, und ein einziges Rückgängigmachen stellt das vorherige Diagramm wieder her.
Eine JSON-Datei bringt ihre eigenen Einstellungen mit, einschließlich ihrer Sperren. Wo die Datei die Registerkarte, die Sprache des Codegenerators, eine Schreibweise oder den Begrenzertyp sperrt, sehen Sie weiterhin, was Sie hatten, gespeichert wird aber der gesperrte Wert der Datei. Die Ansicht landet, ob gesperrt oder nicht, dort, wo die Datei sie festlegt. Eine JSON-Datei, die gespeichert wurde, bevor es die Sperren gab, wird so übernommen, dass alle Sperren eingeschaltet sind und die Ansicht bei 100 % steht.
Die anderen Formate behalten Ihre bestehenden Einstellungen bei, einschließlich der Sperren, mit Ausnahme der Ansicht, die bei 100 % beginnt.
Die Parser für GraphQL, DBML und AML schlagen nie fehl: Eine Datei, die sie nicht lesen können, ergibt ein leeres Diagramm statt eines Fehlers.

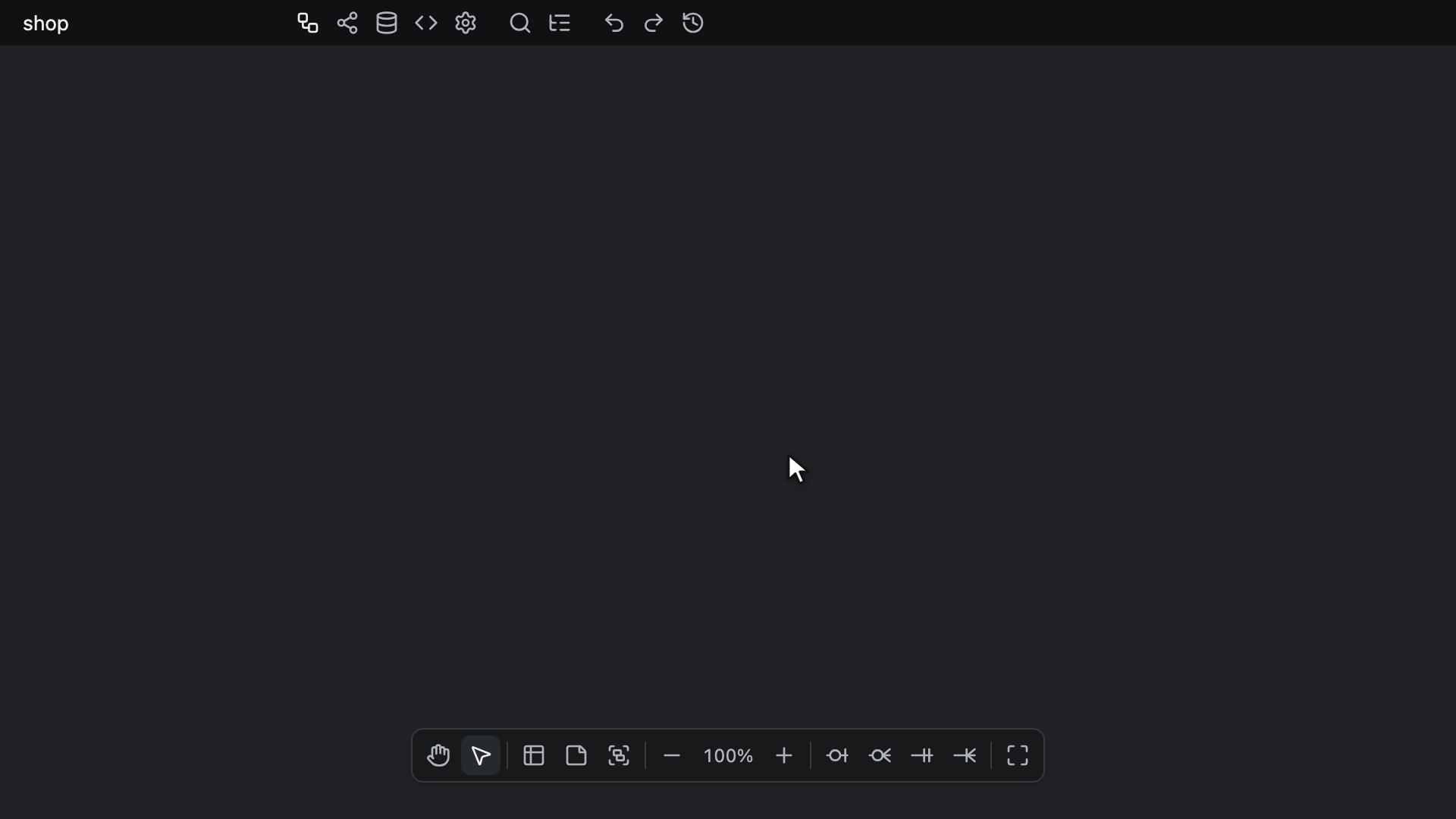

Eine JSON-Datei behält die Positionen, die sie enthält. Die Tabellen einer Datei in Schema SQL, GraphQL, DBML oder AML werden angeordnet, bevor sich das Diagramm ändert:

• Hat die Datei zwei oder mehr Tabellen und mindestens eine Beziehung, werden sie mit dem Automatischen Layout Flow von links nach rechts entlang der Beziehungen angeordnet, ausgehend von oben links auf der Zeichenfläche. Eine Beziehung von einer Tabelle zu sich selbst zählt mit.
• Andernfalls werden sie ab oben links in Zeilen angeordnet, die Tabellen mit den wenigsten Spalten zuerst.
• Dauert das Layout länger als 6 Sekunden, erscheint ein Hinweis Placing tables mit einer Schaltfläche Cancel. Cancel oder Escape, solange der Hinweis angezeigt wird, bricht das Layout ab und ordnet die Tabellen stattdessen in Zeilen an. Zeilen werden auch ohne Hinweis verwendet, wenn das Layout fehlschlägt, wenn innerhalb von 60 Sekunden kein Layout zurückkommt oder wenn der Host keinen Shared Worker ausführt – siehe Web Worker.

Danach wird das Diagramm in einem Schritt ersetzt, sodass kein Zwischenstand zu sehen ist. Eine Einstellung, die Sie ändern, während die Tabellen angeordnet werden, etwa die Registerkarte, bleibt erhalten, und wenn Sie währenddessen eine andere Datei importieren, setzt sich der zuletzt gestartete Import durch.

Ein schreibgeschützter Editor lädt über Import nichts und bietet Import and Add nicht an.

Importieren und hinzufügen

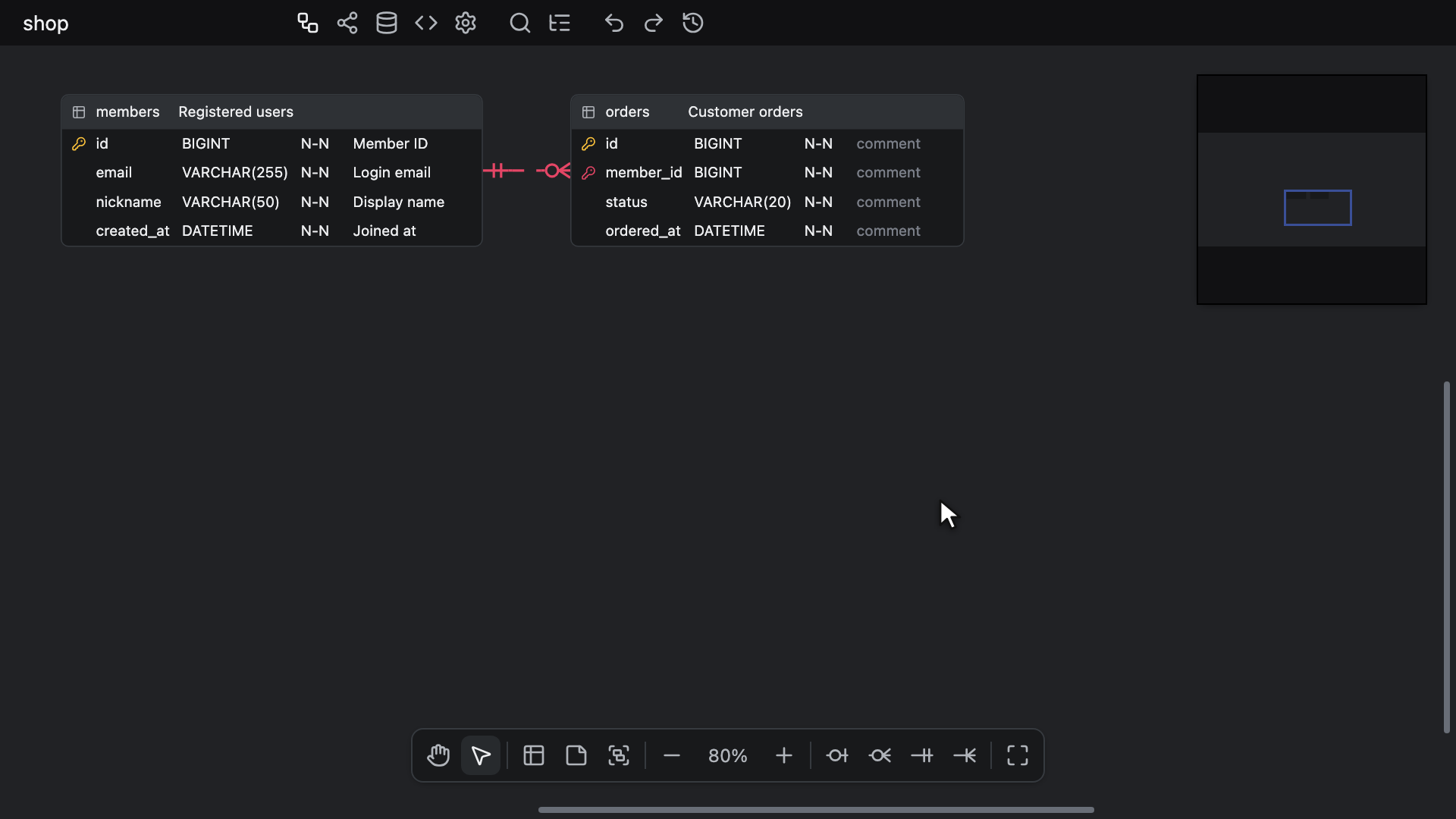

Import and Add behält das Diagramm bei und fügt eine Datei darunter hinzu. Der Eintrag befindet sich im Kontextmenü der Zeichenfläche und in der Schnellsuche auf der Registerkarte ERD und bietet dieselben fünf Formate mit derselben Prüfung der Dateiendung wie Import.

Die Datei wird wie beim Einfügen übernommen: Alle Tabellen, Spalten, Beziehungen, Indizes, Notizen und Tabellengruppen, die sie enthält, werden als neue hinzugefügt, die bereits im Diagramm vorhandenen Tabellen bewegen sich nicht und keine Einstellung ändert sich, sodass die Einstellungen einer JSON-Datei entfallen.
Eine Tabelle, deren Namen das Diagramm bereits enthält, wird als zweite Tabelle mit diesem Namen hinzugefügt, nicht mit der vorhandenen zusammengeführt. Beziehungen und Indizes stammen nur aus der Datei, sodass ein Fremdschlüssel auf eine Tabelle, die die Datei nicht definiert, nicht mit einer bereits im Diagramm vorhandenen Tabelle verknüpft wird.

Der hinzugefügte Block landet direkt unter allem, was das Diagramm enthält, bündig an dessen linkem Rand, oder oben links in einem leeren Diagramm. Notizen und Tabellengruppen, die mit den Ansichtsoptionen ausgeblendet sind, zählen ebenfalls, da sie weiterhin dort stehen.
Innerhalb des Blocks behält eine JSON-Datei ihre eigene Anordnung, einschließlich ihrer Tabellengruppen. Die anderen Formate werden so angeordnet, wie Import sie anordnet, nach denselben Regeln mit Flow oder in Zeilen, und der Rahmen jeder Tabellengruppe wird um ihre Tabellen angepasst. Die hinzugefügten Tabellen und Notizen werden über allem gestapelt, was bereits vorhanden ist.

Sobald der Block gelandet ist, ist nur das Hinzugefügte ausgewählt: die neuen Tabellen sowie die neuen Notizen und Tabellengruppen, sofern diese eingeblendet sind. Wenn Sie inzwischen zu einer anderen Registerkarte gewechselt sind, wechselt der Editor zur Registerkarte ERD zurück, bevor der Block landet. Die Ansicht scrollt dann bei der aktuellen Zoomstufe zum Block, sofern er nicht bereits gut sichtbar ist – siehe Wohin ein Sprung führt. Ein einziges Rückgängigmachen nimmt das gesamte Hinzufügen zurück.
Eine Datei, die der Parser nicht lesen kann, oder eine ohne Tabelle und ohne Notiz fügt nichts hinzu.

Mehrere Dateien in Schema SQL, GraphQL, DBML oder AML, die hinzugefügt werden, während eine noch angeordnet wird, landen alle in der Reihenfolge, in der sie gestartet wurden. Eine währenddessen hinzugefügte JSON-Datei landet, sobald sie gelesen ist, vor ihnen. Ein Import oder das Laden eines anderen Dokuments verwirft alle, die noch angeordnet werden.

Coding-Agenten fügen eine Datei auf dieselbe Weise mit dem Modus append der MCP-Import-Tools hinzu, der die Anordnung einer JSON-Datei beibehält, die Tabellen der anderen Formate aber in Zeilen anordnet, nie mit Flow – siehe Import.

JSON

Sie können Dateien im vom Editor definierten Schemaformat importieren. Der Dateiname muss auf .json enden, sodass sich eine als <database name>-<timestamp>.erd.json exportierte Datei unverändert wieder importieren lässt; eine Datei mit der bloßen Endung .erd oder .vuerd wird hier nicht akzeptiert. Dateien, die von früheren Versionen gespeichert wurden, werden ebenfalls gelesen.

Schema SQL

Sie können auch in SQL definierte Schemadateien importieren.
Obwohl die Parser unabhängig vom Datenbanksystem so flexibel wie möglich gestaltet wurden, kann es Syntax geben, die nicht unterstützt wird.
Der Dateiname muss auf .sql enden.
Die unterstützte Syntax können Sie hier nachsehen.

Spalten stammen nur aus CREATE TABLE. Eine mit ALTER TABLE ... ADD COLUMN hinzugefügte Spalte wird nicht gelesen.
Bestandteile eines CREATE TABLE, die keine Spalten sind, werden übersprungen, statt als Spalten gelesen zu werden: ein unbenanntes CHECK (...), LIKE und EXCLUDE von PostgreSQL, FULLTEXT und SPATIAL von MySQL, wenn sie ohne INDEX oder KEY geschrieben sind, PERIOD FOR von T-SQL und SUPPLEMENTAL LOG DATA von Oracle.
Eine Spalte, die nach einem von ihnen benannt ist, wird dennoch importiert, wenn auf den Namen ein integrierter Typ folgt, wie in exclude BOOLEAN, oder wenn der Name in Anführungszeichen steht, wie in "check" int. Ein like ohne Anführungszeichen, auf das ein nicht integrierter Typ folgt, etwa like citext, wird als LIKE von PostgreSQL gelesen und übersprungen.
Die Constraints CHECK selbst werden nicht importiert, da der Editor keinen Platz hat, um sie aufzubewahren.

Datentypen

Der Datentyp einer Spalte bleibt einschließlich seiner Argumentliste erhalten, auch wenn er kein integrierter Typ einer der unterstützten Datenbanken ist.
Das umfasst einen mit CREATE TYPE erstellten Aufzählungs- oder zusammengesetzten Typ, eine mit CREATE DOMAIN erstellte Domäne, Erweiterungstypen wie hstore, citext und ltree, schemaqualifizierte Namen wie public.mood sowie Namen in Anführungszeichen oder eckigen Klammern wie "MyType" und [dbo].[Phone], die ihre Anführungszeichen oder eckigen Klammern behalten. Die Anweisungen CREATE TYPE, CREATE DOMAIN und CREATE EXTENSION selbst werden übersprungen.
Ein integrierter Typ verliert seine Anführungszeichen oder eckigen Klammern, sodass [int] als int und [nvarchar](50) als nvarchar(50) übernommen wird. Bei PostgreSQL behalten "char" und "bit" ihre Anführungszeichen, weil sie andere Typen als char und bit sind.
Array-Suffixe bleiben bei jedem Typ erhalten: integer[], text[3][3], integer ARRAY, mood[]. Das UNSIGNED BIG INT von SQLite wird vollständig übernommen.
Die Angaben UNSIGNED und ZEROFILL von MySQL und MariaDB bleiben, wenn sie direkt nach einem Typ und seinen Argumenten stehen, wie geschrieben Teil des Typs: INT UNSIGNED, SMALLINT(5) UNSIGNED ZEROFILL, das int unsigned von mysqldump. SIGNED, der Standardfall, entfällt, sodass TINYINT SIGNED als TINYINT übernommen wird. Ein Modifikator, der nach einer anderen Spaltenoption steht, wie in INT NOT NULL UNSIGNED, das MySQL ablehnt, entfällt.
Werte von ENUM(...) und SET(...) behalten ihre Anführungszeichen, wobei ein Anführungszeichen innerhalb eines Werts verdoppelt wird, wie in ENUM('a','it''s'). Das mit Backslash maskierte 'it\'s' von MySQL wird auf dieselbe Weise verdoppelt übernommen. In einem Typ STRUCT<...> von Databricks behalten Feldnamen in Anführungszeichen und der COMMENT eines Felds ihre Anführungszeichen.
Eine ohne Typ geschriebene Spalte, etwa eine typlose SQLite-Spalte oder eine berechnete Spalte mit AS, bleibt typlos: Ein Schlüsselwort wie NOT, NULL, DEFAULT, PRIMARY oder REFERENCES oder eine Zeichenkette in einfachen Anführungszeichen wird nicht als Typ gelesen.

Standardwerte

Das DEFAULT einer Spalte behält seinen ganzen Ausdruck, etwa now(), 0.5, CURRENT_TIMESTAMP oder ARRAY[]::text[], bis zur nächsten Spaltenoption, einem Komma oder der schließenden Klammer. Ein CASE ... END wird vollständig gelesen.
Klammern um den ganzen Ausdruck werden entfernt, sodass ((0)) von SQL Server als 0 und (getdate()) als getdate() übernommen wird. Auch eine Typumwandlung eines Literals wird entfernt, sodass 'draft'::character varying von pg_dump als 'draft' und NULL::character varying als NULL übernommen wird; andere Typumwandlungen bleiben, wie in ARRAY[]::text[] und lower('A'::text).
ON UPDATE CURRENT_TIMESTAMP von MySQL entfällt, da eine Spalte keinen Platz dafür hat, und der Standardwert davor bleibt erhalten. DEFAULT ON NULL 0 von Oracle wird mit oder ohne FOR INSERT ONLY oder FOR INSERT AND UPDATE als 0 übernommen.
Eine Zeichenkette mit Präfix, etwa N'x', E'x', B'0', X'ff', U&'x' oder _utf8mb4'x', wird als eine einzige Zeichenkette gelesen, auch wenn sie eine Klammer enthält.

SQL Server Management Studio schreibt Standardwerte nach den Tabellen ins Skript, als ALTER TABLE [dbo].[t] ADD CONSTRAINT [DF_x] DEFAULT ((1)) FOR [col]. Eine solche Anweisung setzt den Standardwert dieser Spalte, hier 1, und ihr Constraint-Name entfällt.

Ein Export als Schema SQL fügt die Klammern dort wieder ein, wo eine Datenbank den Ausdruck eines Standardwerts nur innerhalb von Klammern liest – siehe Standardwerte.

Autoinkrement

AUTO_INCREMENT, AUTOINCREMENT und IDENTITY schalten bei einer Spalte Auto Increment ein, ebenso GENERATED ALWAYS AS IDENTITY und GENERATED BY DEFAULT AS IDENTITY, die keinen Standardwert hinterlassen.
Das Gleiche bewirkt ein Standardwert, der aus einem einzelnen Aufruf von nextval() in PostgreSQL besteht, also der Standardwert, den eine Serial-Spalte erhält, geschrieben als nextval('s') oder, wie pg_dump ihn schreibt, nextval('s'::regclass). Der Sequenzname wird nicht übernommen. Ein Standardwert, der eine Sequenz nur verwendet, etwa nextval('s') + 1 oder NEXT VALUE FOR s von SQL Server, bleibt ein einfacher Standardwert.
pg_dump schreibt beides nach den Tabellen, als ALTER TABLE [ONLY] t ALTER [COLUMN] c SET DEFAULT nextval('s'::regclass) und ALTER TABLE t ALTER [COLUMN] c ADD GENERATED ... AS IDENTITY. Jede der beiden Anweisungen schaltet bei dieser Spalte Auto Increment ein und löscht ihren Standardwert. CREATE SEQUENCE, ALTER SEQUENCE und jede andere Aktion von ALTER COLUMN werden übersprungen.
Eine Spalte, die inline als serial, bigserial oder smallserial typisiert ist, behält diesen Typ, wobei Auto Increment ausgeschaltet bleibt.

Der Editor behält nur das Kennzeichen Auto Increment, und jede Datenbank schreibt beim Export ihre eigene Form – siehe Autoinkrement. Ein Export für PostgreSQL schreibt GENERATED ALWAYS AS IDENTITY bei einer Spalte vom Typ smallint, integer oder bigint, gleich welche Form importiert wurde, und bei jedem anderen Typ, etwa INT UNSIGNED, nur eine Kommentarzeile nach der Tabelle. Sequenzoptionen wie START WITH 100 gehen verloren.
Eine Tabelle mit mehreren Serial- oder Identity-Spalten wird mit mehreren Autoinkrement-Spalten importiert, und MySQL, MariaDB und SQL Server lehnen eine solche Tabelle ab, wenn ihr Export ausgeführt wird.

Primärschlüssel

Ein nach seiner Tabelle hinzugefügter Primärschlüssel, ALTER TABLE t ADD [CONSTRAINT n] PRIMARY KEY (...), kennzeichnet seine Spalten als Primärschlüssel.
CLUSTERED oder NONCLUSTERED von SQL Server und USING BTREE von MySQL vor der Spaltenliste werden überlesen, sodass das ALTER TABLE [dbo].[Users] ADD CONSTRAINT [PK_Users] PRIMARY KEY CLUSTERED ([Id] ASC) WITH (...) ON [PRIMARY], das SQL Server Management Studio ins Skript schreibt, Id zum Schlüssel macht. Das PRIMARY KEY NONCLUSTERED HASH (...) einer speicheroptimierten Tabelle wird nicht gelesen, weder in ALTER TABLE noch in CREATE TABLE.

Eindeutige Schlüssel und Indizes

Ein UNIQUE über zwei oder mehr Spalten wird in jeder Schreibform zu einem eindeutigen Index: UNIQUE (a, b), UNIQUE KEY n (a, b), UNIQUE INDEX n (a, b), CONSTRAINT n UNIQUE (a, b), das inline geschriebene INDEX n UNIQUE (a, b) von SQL Server und ALTER TABLE t ADD [CONSTRAINT n] UNIQUE (a, b).
Der Index übernimmt den Indexnamen des Schlüssels, sonst seinen Namen aus CONSTRAINT, sonst keinen Namen, und behält die Sortierreihenfolge jeder Spalte. Ein solcher Index ist ein Alternativschlüssel.
Ein UNIQUE über eine Spalte kennzeichnet in jeder dieser Schreibformen stattdessen diese Spalte als „Eindeutig“ und fügt keinen Index hinzu, sodass der Constraint UQ_<table name>_<column name>, den der Export schreibt, als das Kennzeichen zurückkommt, aus dem er geschrieben wurde. Ein CREATE UNIQUE INDEX über eine Spalte bleibt ein eindeutiger Index.

Ein ALTER TABLE, das mehrere Schlüssel auf einmal hinzufügt, wie phpMyAdmin ADD PRIMARY KEY (id), ADD UNIQUE KEY uq_a (a, b), ADD UNIQUE KEY uq_c (c) schreibt, behält jeden eindeutigen Schlüssel darin: uq_a wird als eindeutiger Index namens uq_a übernommen und uq_c als Kennzeichen „Eindeutig“ von c. Ein Name aus CONSTRAINT benennt nur den Schlüssel in seiner eigenen Klausel. ADD UNIQUE INDEX IF NOT EXISTS n (...) von MariaDB sowie ALTER TABLE t WITH CHECK ADD ... und WITH NOCHECK ADD ... von SQL Server werden ebenfalls gelesen.
CREATE INDEX und CREATE UNIQUE INDEX werden mit qualifizierten Namen wie public.t und [dbo].[t], mit CLUSTERED und NONCLUSTERED von SQL Server, mit CONCURRENTLY, IF NOT EXISTS, ON ONLY und USING btree von PostgreSQL und ganz ohne Indexnamen gelesen. Die Dateigruppe ON [PRIMARY] von SQL Server wird ignoriert.
Schlüsseloptionen wie NULLS NOT DISTINCT oder USING BTREE werden nicht für den Namen des Schlüssels gehalten. In der Spaltenliste eines Schlüssels benennt nur das erste Wort die Spalte, sodass b DESC NULLS LAST, b text_pattern_ops und b COLLATE "C" alle b zum Schlüssel machen, wobei DESC als Sortierreihenfolge erhalten bleibt. Eine Präfixlänge wie email(191) wird überlesen, ein Schlüssel mit einem Ausdrucksteil wie lower(email) wird dagegen ganz übersprungen.

Ein partieller eindeutiger Index, CREATE UNIQUE INDEX ... WHERE ... oder das inline geschriebene INDEX n UNIQUE (...) WHERE ... von SQL Server, wird als einfacher Index mit demselben Namen und denselben Spalten übernommen, weil ein über die ganze Tabelle eindeutiger Schlüssel strenger wäre als der gefilterte, den die Datei deklariert. Die Ausnahme ist ein Filter, der nur aus mit AND verknüpften Prüfungen auf IS NOT NULL für die Spalten des Schlüssels besteht, also der Filter, den SQL Server benötigt, damit eine eindeutige Spalte mehr als einen NULL-Wert enthalten kann: Dieser Schlüssel bleibt eindeutig.
Ein eindeutiger Schlüssel, der eine Spalte nennt, die die Tabelle nicht hat, etwa eine mit ALTER TABLE ... ADD COLUMN hinzugefügte, entfällt ganz, statt auf die vorhandenen Spalten gekürzt zu werden. Ein einfacher Index behält die vorhandenen Spalten.

SQL Developer von Oracle und DBMS_METADATA schreiben den eigenen Index eines Schlüssels als separates CREATE UNIQUE INDEX, benannt nach dem Schlüssel oder, bei einem Schlüssel ohne Namen, auf den USING INDEX folgt, mit einem Systemnamen wie SYS_C0012345. Der Import liest einen solchen Index sowie den, den ein ADD CONSTRAINT ... USING INDEX nennt, als Teil seines Schlüssels: Ein zusammengesetzter eindeutiger Schlüssel wird als ein eindeutiger Index übernommen, ein Primärschlüssel oder ein einspaltiger eindeutiger Schlüssel als die Spaltenkennzeichen ohne zusätzlichen Index. Ein Export zurück nach Oracle erstellt den Index dann ein einziges Mal.

Ein Export als Schema SQL ergibt beim erneuten Import für MySQL, MariaDB, MSSQL, Oracle, PostgreSQL und SQLite dieselben Kennzeichen „Eindeutig“ und Indizes.
Snowflake hat keine Sekundärindizes, daher bringt sein Export nur die eindeutigen Schlüssel zurück: einen zusammengesetzten als eindeutigen Index und einen einspaltigen als Kennzeichen „Eindeutig“ der Spalte. Ein Export für Databricks deklariert keine Eindeutigkeit, daher kommt keine zurück.

Fremdschlüssel

Ein Fremdschlüssel wird in diesen Schreibformen zu einer Beziehung:

• Ein FOREIGN KEY (...) REFERENCES t (...) auf Tabellenebene, mit oder ohne CONSTRAINT name.
• ALTER TABLE ... ADD [CONSTRAINT name] FOREIGN KEY (...) REFERENCES t (...), einschließlich der Anweisungen ALTER TABLE t WITH CHECK ADD ... und WITH NOCHECK ADD ..., die SQL Server Management Studio ins Skript schreibt.
• Das inline geschriebene REFERENCES t (col) einer Spalte, wie in user_id INT REFERENCES users (id), und das FOREIGN KEY REFERENCES t (col), das SQL Server und Snowflake dort erlauben. Eine Inline-Referenz auf mehr als eine Spalte wird übersprungen.

Ein ALTER TABLE ergibt höchstens eine Beziehung, und nur dann, wenn seine erste Klausel einen Fremdschlüssel hinzufügt: Eine Klausel FOREIGN KEY nach einer Klausel ADD PRIMARY KEY oder ADD UNIQUE in derselben Anweisung wird nicht gelesen. Wenn eine Anweisung mehrere Fremdschlüssel hinzufügt, wie phpMyAdmin ADD CONSTRAINT fk1 FOREIGN KEY ..., ADD CONSTRAINT fk2 FOREIGN KEY ... schreibt, wird nur der letzte gelesen.

REFERENCES t ohne Spaltenliste verweist auf den Primärschlüssel von t, wenn dieser Schlüssel aus einer einzigen Spalte besteht. Bei einem zusammengesetzten Primärschlüssel wird der Fremdschlüssel übersprungen.
Ein Fremdschlüssel wird übersprungen und keine seiner Spalten als Fremdschlüssel gekennzeichnet, wenn keine seiner referenzierten Spalten gefunden wird oder wenn sich die Anzahl der in den beiden Tabellen gefundenen Spalten unterscheidet, etwa wenn eine Spalte nur in einer der beiden fehlt. Fehlt beiden Tabellen dieselbe Anzahl seiner Spalten, werden die gefundenen Spalten in der geschriebenen Reihenfolge gepaart, und die Beziehung enthält nur diese.
Jede importierte Beziehung ist Zero N, und sie ist identifizierend, wenn jede ihrer Spalten in der Kindtabelle auch ein Primärschlüssel ist.

Die Klauseln ON DELETE und ON UPDATE jedes Fremdschlüssels werden zu On Delete und On Update der Beziehung: NO ACTION, RESTRICT, CASCADE, SET NULL oder SET DEFAULT, in beliebiger Groß-/Kleinschreibung und in beliebiger Reihenfolge. Ein Fremdschlüssel ohne sie wird als Not set importiert. Zum Festlegen im Editor siehe Beziehungen bearbeiten.
Die Spaltenliste von PostgreSQL nach SET NULL oder SET DEFAULT, wie in ON DELETE SET NULL (a_id), wird überlesen: Die Aktion gilt für den ganzen Schlüssel, und ein ON UPDATE nach der Liste wird weiterhin gelesen. MATCH FULL, MATCH PARTIAL und MATCH SIMPLE werden übersprungen, und das Spaltenattribut ON UPDATE CURRENT_TIMESTAMP von MySQL wird nicht für eine Aktion gehalten.
Ein Export als Schema SQL wird mit den Aktionen wieder importiert, die diese Datenbank schreibt, sodass eine Aktion, die sie weglässt, etwa SET DEFAULT bei MySQL, jedes ON UPDATE bei Oracle oder alles außer NO ACTION bei Snowflake, als Not set zurückkommt.

Kommentare

Tabellen- und Spaltenkommentare werden aus den drei Syntaxformen importiert, die der Parser liest: der Tabellenoption und dem Spaltenattribut COMMENT, die MySQL, MariaDB, Snowflake und Databricks verwenden, den Anweisungen COMMENT ON TABLE und COMMENT ON COLUMN, die PostgreSQL und Oracle verwenden, und der erweiterten Eigenschaft MS_Description, die SQL Server mit EXEC sp_addextendedproperty setzt.
Ein Kommentar, der eine Tabelle oder Spalte nennt, die die Datei nicht definiert, wird ignoriert.

Die Aufrufe von SQL Server werden mit benannten Argumenten gelesen, wie SQL Server Management Studio jeden Kommentar ins Skript schreibt (@name=N'MS_Description', @value=N'...', ..., @level1type=N'TABLE', @level1name=N'Users'), und mit Positionsargumenten, wie der MSSQL-Export des Editors sie schreibt.
Nur die Eigenschaft MS_Description an einer Tabelle oder an einer ihrer Spalten auf Ebene 2 ergibt einen Kommentar. Eine andere Eigenschaft, eine Sicht, ein Index oder ein Constraint ergibt keinen, ebenso wenig ein Kommentar, der in einer Variablen übergeben oder mit + zusammengesetzt wird.

In einem Kommentar steht wie in jedem Text in Anführungszeichen, etwa einem Wert von DEFAULT oder einem Namen in Anführungszeichen, ein verdoppeltes Anführungszeichen für ein einzelnes, so wie mysqldump und pg_dump es schreiben: 'it''s' wird als it's gelesen.
Ein Backslash vor einem Anführungszeichen, wie MySQL und MariaDB 'it\'s' schreiben, maskiert das Anführungszeichen ebenfalls. Ein solches Anführungszeichen beendet den Text dennoch, wenn Leerraum, ,, ;, ), ], :, |, + oder das Dateiende darauf folgt, sodass 'C:\', das 'C:\'::text von pg_dump und das 'C:\'+name von T-SQL ihren Backslash behalten.
Ein Wert von DEFAULT behält seine Anführungszeichen, und ein Anführungszeichen darin wird verdoppelt zurückgeschrieben, unabhängig davon, wie die Datei es maskiert hat: 'it''s'.
Ist die Datenbank des Dokuments zum Zeitpunkt des Imports Databricks, folgt Text in einfachen Anführungszeichen stattdessen den Regeln von Spark: Jeder Backslash maskiert das Zeichen danach, sodass 'C:\\dir' als C:\dir gelesen wird, Escape-Sequenzen wie \n, \t und \u0041 dekodiert werden und ein Wert von DEFAULT als 'it\'s' erhalten bleibt.

Exportiertes Schema SQL maskiert ein Anführungszeichen in einem Tabellen- oder Spaltenkommentar: COMMENT 'it''s' für MySQL, MariaDB und Snowflake, COMMENT ON TABLE und COMMENT ON COLUMN ... IS 'it''s' für PostgreSQL und Oracle sowie dieselbe Verdopplung, einschließlich der Tabellen- und Spaltennamen, in den Aufrufen von sp_addextendedproperty für MSSQL. Ein Kommentar ohne Anführungszeichen wird unverändert geschrieben.
Databricks maskiert ein Anführungszeichen und einen Backslash stattdessen mit einem Backslash, wie in COMMENT 'it\'s', sodass sein Export nur so lange exakt zurückgelesen wird, wie Databricks die ausgewählte Datenbank ist.
MSSQL schreibt jeden Kommentar als EXECUTE sys.sp_addextendedproperty 'MS_Description', '<comment>', 'schema', '<schema>', 'table', '<table>', bei einer Spalte gefolgt von 'column', '<column>'. Mit Bracket auf None ergibt eine Tabelle namens sales.users das Schema sales und die Tabelle users, und ein Name ohne Schema liegt in dbo. Bei jedem anderen Wert von Bracket ist der ganze Name die Tabelle, in dbo.

Kommentare überstehen einen Export nach SQLite mit anschließendem erneutem Import nicht: SQLite schreibt sie als einfache Zeilen mit --, die der Parser nicht liest. Die Aufrufe von sp_addextendedproperty eines MSSQL-Exports werden als dieselben Tabellen- und Spaltenkommentare wieder importiert.

GraphQL

Sie können ein GraphQL-SDL-Dokument importieren.
Objekttypdefinitionen werden zu Tabellen, ein Block extend type wird mit dem Typ zusammengeführt, den er erweitert, und Felder von Interfaces werden von den Typen geerbt, die diese implementieren.
Ein Feld, dessen Typ eine andere Tabelle ist, wird statt zu einer Spalte zu einer Beziehung, und eine Liste auf beiden Seiten erzeugt eine Zuordnungstabelle.
Ein Feld im Singular wie buyer: User wird zuerst mit dem einen Feld des anderen Typs gepaart, dessen Name auf By gefolgt vom Namen dieses Felds endet, etwa orderListByBuyer, ohne Beachtung von Groß-/Kleinschreibung und Unterstrichen; ein nummeriertes Feld wie buyer2 wird auf dieselbe Weise ohne seine Nummer gepaart. So benennt die GraphQL-Ausgabe des Codegenerators die Felder, wenn zwei Tabellen mehr als eine Beziehung teilen oder eine Tabelle auf sich selbst verweist, sodass eine solche Ausgabe mit allen Beziehungen wieder importiert wird.
Root-Typen (Query, Mutation, Subscription), Introspektionstypen sowie die Wrapper von Relay, Federation und Hasura wie PageInfo, *Connection, *Edge und *_aggregate werden als Beiwerk behandelt und übersprungen.
Die Direktiven @id, @primaryKey, @unique, @autoincrement, @default, @map, @relation, @column, @table, @index und @db.* werden berücksichtigt.
Der Dateiname muss auf .graphql, .gql oder .graphqls enden. Eine Prisma-Datei schema.prisma ist kein GraphQL-Dokument und kann hier nicht importiert werden.

DBML

Sie können eine Datei in DBML importieren, dem Format, das dbdiagram.io und dbdocs verwenden.
Die Blöcke Table, TablePartial, Ref, Enum und TableGroup werden gelesen. Blöcke Project und eigenständige Blöcke Note werden übersprungen, ohne die Tabellen um sie herum zu beeinflussen.
Jede Schreibform von Referenzen wird akzeptiert: die Doppelpunktform Ref:, eine benannte Referenz, die Blockform Ref { } und die Inline-Spalteneinstellung [ref: > table.column].
Eine N:M-Referenz <> erzeugt eine Zuordnungstabelle, die nach beiden Seiten benannt ist.
Die Einstellungen delete und update einer eigenständigen Referenz werden zu On Delete und On Update der Beziehung, wie in Ref: users.id < posts.user_id [delete: cascade, update: set null]. Die Werte sind cascade, restrict, set null, set default und no action, in beliebiger Groß-/Kleinschreibung. Alles andere oder keine Einstellung wird als Not set importiert, und andere Einstellungen wie color werden ignoriert.
Die Inline-Einstellung [ref: ...] trägt keine Aktionen, und die Einstellungen einer Referenz <> werden nicht auf die Zuordnungstabelle übertragen. Wird derselbe Fremdschlüssel sowohl inline als auch als eigenständige Referenz deklariert, bleibt die Inline-Deklaration erhalten, ohne Aktionen.
Die Einstellung headercolor einer Tabelle, wie in Table users [headercolor: #3498DB], wird zu ihrer Farbe, wenn der Wert ein ohne Anführungszeichen geschriebener Hexwert #rgb oder #rrggbb ist. Jeder andere Wert entfällt, und die Einstellung headercolor eines Blocks TablePartial wird nicht an die Tabellen weitergegeben, die ihn verwenden.
Jeder Block TableGroup wird zu einer Tabellengruppe mit den Tabellen, die er auflistet, eine pro Zeile, so benannt, wie ein Ref sie benennt. Seine Einstellung [color: ...] wird nach derselben Regel wie headercolor zur Farbe der Gruppe, und seine Anmerkung und andere Einstellungen entfallen. Eine Tabelle, die von zwei Gruppen aufgelistet wird, bleibt in der ersten. Eine Gruppe, die ohne Tabelle bleibt, wird nicht erstellt, gleich ob sie keine Tabelle auflistet, die die Datei deklariert, oder nur Tabellen, die eine frühere Gruppe übernommen hat. Der Rahmen der Gruppe wird um ihre Tabellen angepasst, wo auch immer sie angeordnet werden, und wenn die Tabellen in Zeilen angeordnet werden, bleiben die Tabellen einer Gruppe zusammen.
Der Dateiname muss auf .dbml enden.

AML

Sie können eine AML-Datei (Azimutt Markup Language) importieren. Sowohl die aktuelle Schreibform als auch die ältere Schreibform v1 werden akzeptiert.
Entitäten werden zu Tabellen, und verschachtelte Attribute werden zu einem Spaltennamen mit Punkten wie settings.slug abgeflacht.
Attribute sind NOT NULL, sofern sie nicht als nullable gekennzeichnet sind, und Konstrukte, für die der Editor keinen Platz hat, etwa check, type und tags, entfallen, statt abgelehnt zu werden. Eine als Sicht gekennzeichnete Entität wird als einfache Tabelle übernommen.
Die Eigenschaft color einer Entität, wie in users {color: red}, wird zur Farbe ihrer Tabelle. Die Farbnamen von AML, red, orange, amber, yellow, lime, green, emerald, teal, cyan, sky, blue, indigo, violet, purple, fuchsia, pink, rose und gray, werden in beliebiger Groß-/Kleinschreibung gelesen, mit oder ohne Anführungszeichen, jeweils als Stufe 500 der gleichnamigen Tailwind-Farbe, etwa #ef4444 für red. Ein Hexwert in Anführungszeichen wie "#3498db" bleibt wie geschrieben erhalten; ein bloßes #3498db kann nicht gelesen werden, weil # einen AML-Kommentar einleitet. Jeder andere Wert und eine Eigenschaft color an einem Attribut oder einer Relation entfallen.
Eine eigenständige Anweisung rel, oder fk in der älteren Schreibform, behält ihre Eigenschaften onDelete und onUpdate als On Delete und On Update der Beziehung, wie in rel posts(user_id) -> users(id) {onDelete: cascade, onUpdate: "set null"}. Die Werte sind cascade, restrict, set null, set default und no action, mit oder ohne Anführungszeichen, in beliebiger Groß-/Kleinschreibung. Andere Eigenschaften entfallen.
Bei einer Inline-Relation wie user_id int -> users(id) {onDelete: cascade} gehören die Eigenschaften zum Attribut, daher entfallen sie, und die Beziehung wird als Not set importiert.
Der Dateiname muss auf .aml enden.

GraphQL, DBML und AML sind Round-Trip-Formate: Jedes ist auch ein Ziel im Codegenerator.
DBML und AML übertragen ON DELETE und ON UPDATE jeder Beziehung in beide Richtungen – siehe Codegenerator. GraphQL überträgt keines von beiden, daher lässt ein GraphQL-Import beide auf Not set.
DBML überträgt außerdem Tabellenfarben, ohne etwaige Transparenz, und jede Tabellengruppe, die eine Tabelle enthält, in beide Richtungen. Eine Gruppe ohne Namen kommt als group_1, group_2 usw. zurück, und ein wiederholter Gruppenname kommt mit angehängtem _2, _3 usw. zurück. AML überträgt eine Tabellenfarbe nur als den nächstliegenden seiner Farbnamen, sodass #FF8800 als orange geschrieben wird und als #f97316 zurückkommt, und es überträgt keine Gruppen. GraphQL überträgt weder Farben noch Gruppen.

Exportieren

Das Untermenü Export des Kontextmenüs der Zeichenfläche hat drei Einträge:

• json: Speichert das Diagramm so, wie seine Datei es enthält, als .erd.json: die Tabellen mit ihren Spalten und Indizes, die Beziehungen, Notizen und Tabellengruppen sowie die Einstellungen, jede gesperrte Einstellung mit ihrem gesperrten Wert.
• Schema SQL: Öffnet die Registerkarte Schema SQL mit geöffnetem Optionsbereich und fokussierter Schaltfläche Save file, sodass das Drücken von Enter das SQL, das die Registerkarte zeigt, als .sql speichert. Bis dahin wird nichts gespeichert.
• Image: Öffnet den Dialog Export image, der das Diagramm als .png oder .svg speichert oder es als PNG in die Zwischenablage kopiert – siehe Bild.

Alle drei funktionieren in einem schreibgeschützten Editor.

Schema SQL schreibt ON DELETE und ON UPDATE jeder Beziehung nach ihrem REFERENCES, ON DELETE zuerst. Not set schreibt nichts, und eine Aktion, die die ausgewählte Datenbank nicht akzeptiert, entfällt. Zu den Aktionen, die jede Datenbank akzeptiert, siehe Beziehungen bearbeiten.

Jede exportierte Datei heißt <database name>-<timestamp>, gefolgt von ihrer Dateiendung, wobei der Zeitstempel in Ortszeit als yyyy-MM-dd'T'HH_mm_ss formatiert ist – zum Beispiel my-schema-2026-08-29T04_05_06.erd.json. Bei einem leeren Datenbanknamen wird unnamed verwendet.
Die Schaltflächen Save file auf der Registerkarte Schema SQL und im Codegenerator benennen ihre Dateien auf dieselbe Weise. Ein Bild übernimmt den Datenbanknamen so, wie er beim Öffnen des Dialogs war.

Import, Import and Add und Export sind auch über die Schnellsuche auf der Registerkarte ERD verfügbar, mit denselben Einträgen wie im Kontextmenü der Zeichenfläche.

In Obsidian erscheint weder ein Download- noch ein Speicherdialog: Die Datei wird in den Vault geschrieben, dorthin, wo Obsidian neue Anhänge für dieses Diagramm ablegt, und ein Hinweis nennt ihren Pfad.
Zeichen, die Obsidian in einem Dateinamen nicht erlaubt, \ / : * ? " < > |, werden durch - ersetzt.
Der Dateiexplorer von Obsidian listet eine exportierte Datei .erd.json oder .sql nur auf, solange Settings → Files and links → Detect all file extensions eingeschaltet ist.

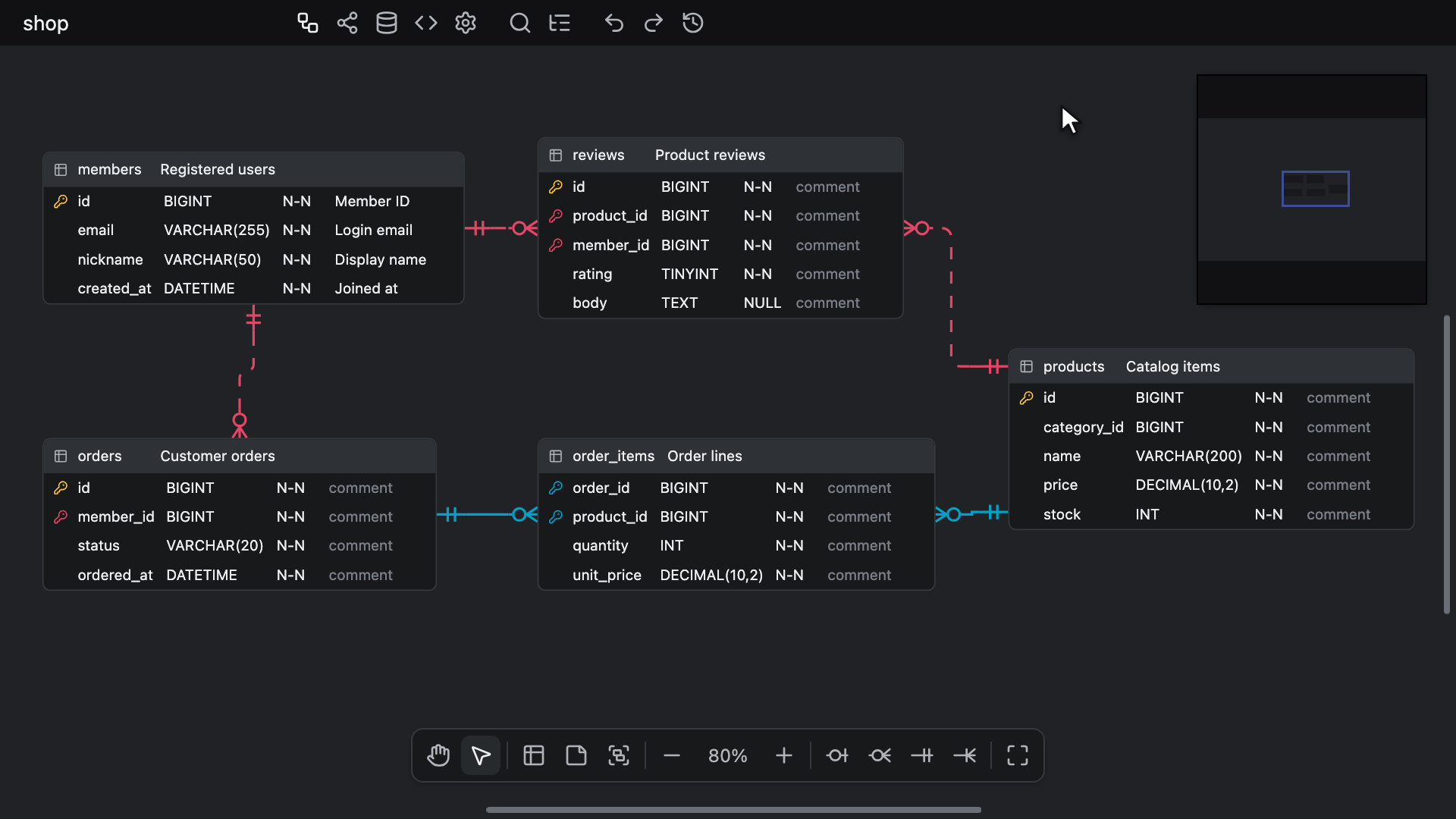

Export ▸ Image öffnet aus dem Kontextmenü der Zeichenfläche oder aus der Schnellsuche den Dialog Export image: eine Vorschau des Bilds neben seinen Optionen. Ein geöffneter Explorer bleibt unter dem abgedunkelten Bereich geöffnet.

• Background: Standardmäßig eingeschaltet. Ist die Option ausgeschaltet, bleibt die Zeichenfläche transparent.
• Dark mode: Entspricht anfangs dem Erscheinungsbild des Editors. Solange die Option dem Erscheinungsbild auf dem Bildschirm entspricht, übernimmt das Bild die eigenen Farben der Zeichenfläche, einschließlich der Änderungen in der Designauswahl; das andere Erscheinungsbild verwendet die Vorgabe mit demselben Grauton und derselben Akzentfarbe.
• Scale: 1x, 2x oder 3x, wobei standardmäßig 2x ausgewählt ist. Die Option legt nur die Größe des PNG und der Kopie in der Zwischenablage fest, und die Zeile darunter gibt diese Größe an, als PNG <width> × <height> px.

Die Auswahl bleibt erhalten, bis der Editor geschlossen wird, und wird nie im Dokument gespeichert. Die Vorschau wird so gezeichnet wie das Bild und neu gezeichnet, wenn sich Background oder Dark mode ändert.

Das Bild enthält das Diagramm so, wie es beim Öffnen des Dialogs war; schließen Sie den Dialog und öffnen Sie ihn erneut, um spätere Änderungen zu übernehmen. Es enthält das ganze Diagramm, wie weit es auch weggescrollt ist, zugeschnitten auf das, was das Diagramm zeichnet, plus einen Rand, und es wird immer bei 100 % gezeichnet, unabhängig von der Zoomstufe, die der Editor zeigt, sodass jede Tabelle vollständig gezeichnet wird. Was die Ansichtsoptionen ausblenden – Beziehungen, ihre Beschriftungen für ON DELETE und ON UPDATE, Tabellengruppen oder Notizen –, wird weder gezeichnet, noch wird Platz dafür freigehalten, und Tabellengruppen werden hinter allem anderen gezeichnet.

Drei Schaltflächen schreiben das Bild, und jede lässt den Dialog geöffnet:

• PNG: Speichert eine Datei .png in der Größe des Diagramms bei 100 %, multipliziert mit Scale. Ein PNG, das für eine Browser-Zeichenfläche zu groß ist, wird mit reduzierter Auflösung geschrieben, statt fehlzuschlagen: Der Dialog warnt vorher mit Reduced from <width> × <height> px, past what a browser canvas can hold, und ein Hinweis Exported at a reduced resolution meldet es danach.
• SVG: Speichert eine Datei .svg in der Größe des Diagramms bei 100 %, unabhängig von Scale, und nie reduziert. Ihr Text bleibt Text, und ihre Schriftarten werden benannt statt eingebettet, sodass ein Anzeigeprogramm ohne die Schriftart des Editors mit einer anderen zeichnet. Schatten entfallen.
• Copy to clipboard: Legt ein PNG mit dem gewählten Wert von Scale in die Zwischenablage, reduziert wie ein gespeichertes PNG, wenn eine Browser-Zeichenfläche es nicht aufnehmen kann. Die Schaltfläche bestätigt mit Copied the image to the clipboard oder mit Copied at a reduced resolution, wenn das Bild reduziert wurde. Schlägt das Kopieren fehl, weil der Browser oder Host die Zwischenablage verweigert oder das Bild nicht gezeichnet werden konnte, schlägt Couldn't copy the image vor, stattdessen ein PNG zu speichern.

Das Bild wird in einem Hintergrund-Worker gezeichnet, sofern der Host einen ausführt, sodass der Editor währenddessen benutzbar bleibt. Ein Hinweis Exporting PNG, Exporting SVG oder Copying image erscheint, wenn es länger als einen Moment dauert, und ein Fehler wird als Couldn't export the PNG oder Couldn't export the SVG gemeldet. Wird der Dialog geschlossen, während eine Datei noch gezeichnet wird, verhindert das nicht, dass diese Datei gespeichert wird.

PNG hat beim Öffnen des Dialogs den Fokus, und Tab bleibt innerhalb des Dialogs. Escape, die Schaltfläche x oder ein Klick auf den abgedunkelten Bereich um ihn herum schließt ihn.
Solange er geöffnet ist, bewirken die Tastenkombinationen der Zeichenfläche, einschließlich Rückgängig und Wiederholen, sowie Kopieren und Einfügen nichts. Ctrl + K (Windows/Linux) oder ⌘ + K (Mac) schließt ihn und öffnet die Schnellsuche. Ctrl + F (Windows/Linux) oder ⌘ + F (Mac) schließt ihn und setzt den Textcursor in das Suchfeld im Explorer, wobei der Explorer geöffnet wird, wenn er geschlossen ist, aber nie geschlossen wird. In einem Editor, der zu schmal ist, um den Explorer anzuzeigen, schließt die Tastenkombination dennoch den Dialog, zeigt aber eine Meldung, statt den Textcursor zu verschieben.
