Inställningar

Öppna fliken Inställningar med knappen Settings i verktygsfältet eller från snabbsökningen under Tab. Inställningsskärmen har två flikar: Preferences och Shortcuts. Preferences öppnas först, utom från raden Shortcuts på välkomstskärmen, som öppnar Shortcuts.

Temat och visningsspråket finns inte på den här skärmen. Knapparna Theme och Display Language i verktygsfältet öppnar dem – se Språk och tema.

Synkronisera datatyp i relationer

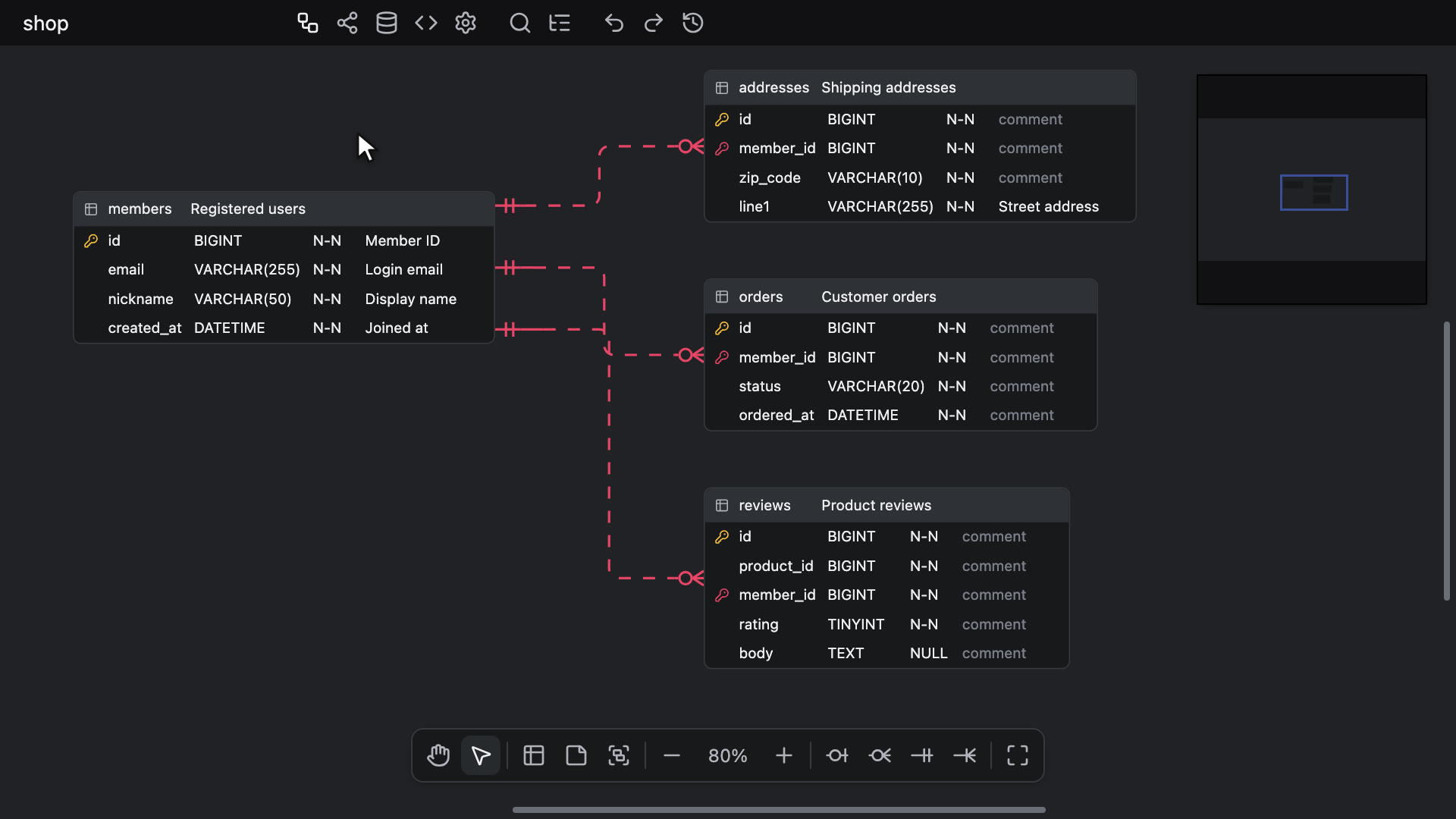

Avgör om datatyper ska synkroniseras. Inställningen är på som standard. När du ändrar en kolumns datatyp tillämpas typen då på varje kolumn som är kopplad till den via en relation, och kedjan följs från båda ändarna, så att en sekundärnyckel aldrig avviker från nyckeln som den refererar till. Från en nyckel till dess sekundärnycklar förs en serial-typ vidare som den heltalstyp den lagrar, på samma sätt som när en relation ritas – se Identifierande relationer. Om du ändrar en nyckel till serial får dess sekundärnycklar alltså integer i PostgreSQL, och ändringen fortsätter nedåt i kedjan därifrån. Från en sekundärnyckel tillbaka till dess nyckel förs typen vidare som den är skriven, förutom att en serial-nyckel behåller sin typ och att ändringen stannar där. Mappa kolumner följer också den här inställningen: medan den är på får varje befintlig kolumn som mappas den typ som dess föräldranyckel ger en sekundärnyckel, och ändringen fortsätter längs relationerna som ovan. Medan den är av, eller när nyckeln saknar datatyp, behåller kolumnen sin egen.

En domän ger sin Data Type till de kolumner som är kopplade till den, när den typen ändras och när en kolumn kopplas. Medan den här inställningen är på fortsätter ändringen längs relationerna från var och en av de kolumnerna som ovan; medan den är av ändras bara de kopplade kolumnerna. En kolumn som får sin domäns typ i det steget behåller den, även där synkroniseringen skulle ge den en annan, till exempel den heltalstyp som en serial-nyckel ger sina sekundärnycklar. En kopplad kolumn som synkroniseringen eller Mappa kolumner ger en annan typ än den egna domänens kopplas från den domänen i samma steg – se Koppla från. Ingen inklistring av kolumner för vidare en typ enligt den här inställningen, inte ens typen hos en domän som inklistringen kopplar kolumner till – se Kopiera/klistra in kolumner. En Data Type som klistras in på bladet Domains på fliken Ordlista gör det, som varje ändring av en domäns typ gör.

Maximal kommentarsbredd

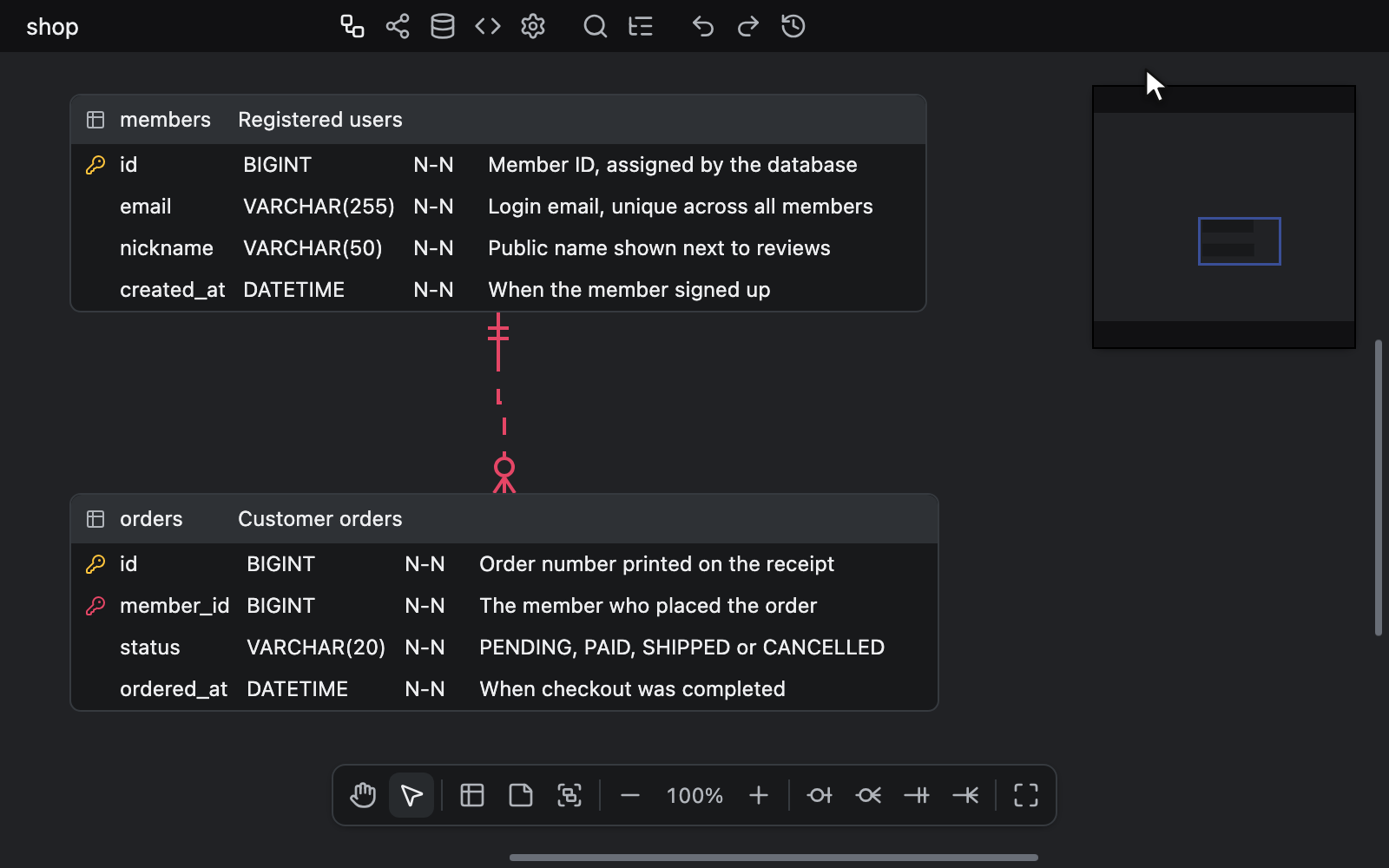

Anger kommentarskolumnens maximala bredd i pixlar (60 ~ 200). Om du slår av växlingsknappen tas gränsen bort, och inmatningsfältet är inaktiverat medan den är av. När du slår på den börjar värdet på 60px. Ett inskrivet värde utanför intervallet justeras till närmaste gräns.

Lås

Listan Lock innehåller sju inställningar. Medan en inställnings lås är på behåller filen det värde som inställningen hade när den låstes, så en ändring på skärmen lämnar filen som den var.

Rad	Det som filen behåller	I ett nytt diagram
Viewport	ERD-arbetsytans zoomnivå och vyposition, som ett enda lås	100% · 0, 0
Canvas Type	Fliken som diagrammet öppnas på: ERD, Visualization, Schema SQL, Code Generator eller Dictionary	ERD
Language	Språket i kodgeneratorn	GraphQL
Table Name Case	Kodgeneratorns skiftläge för tabellnamn	Pascal
Column Name Case	Kodgeneratorns skiftläge för kolumnnamn	Camel
Bracket Type	Alternativet Bracket på fliken Schema SQL och i de mål i kodgeneratorn som erbjuder det	None
Name View	Den namnvisning som diagrammet öppnas i: Physical Names, Logical Names eller Both Names	Physical Names

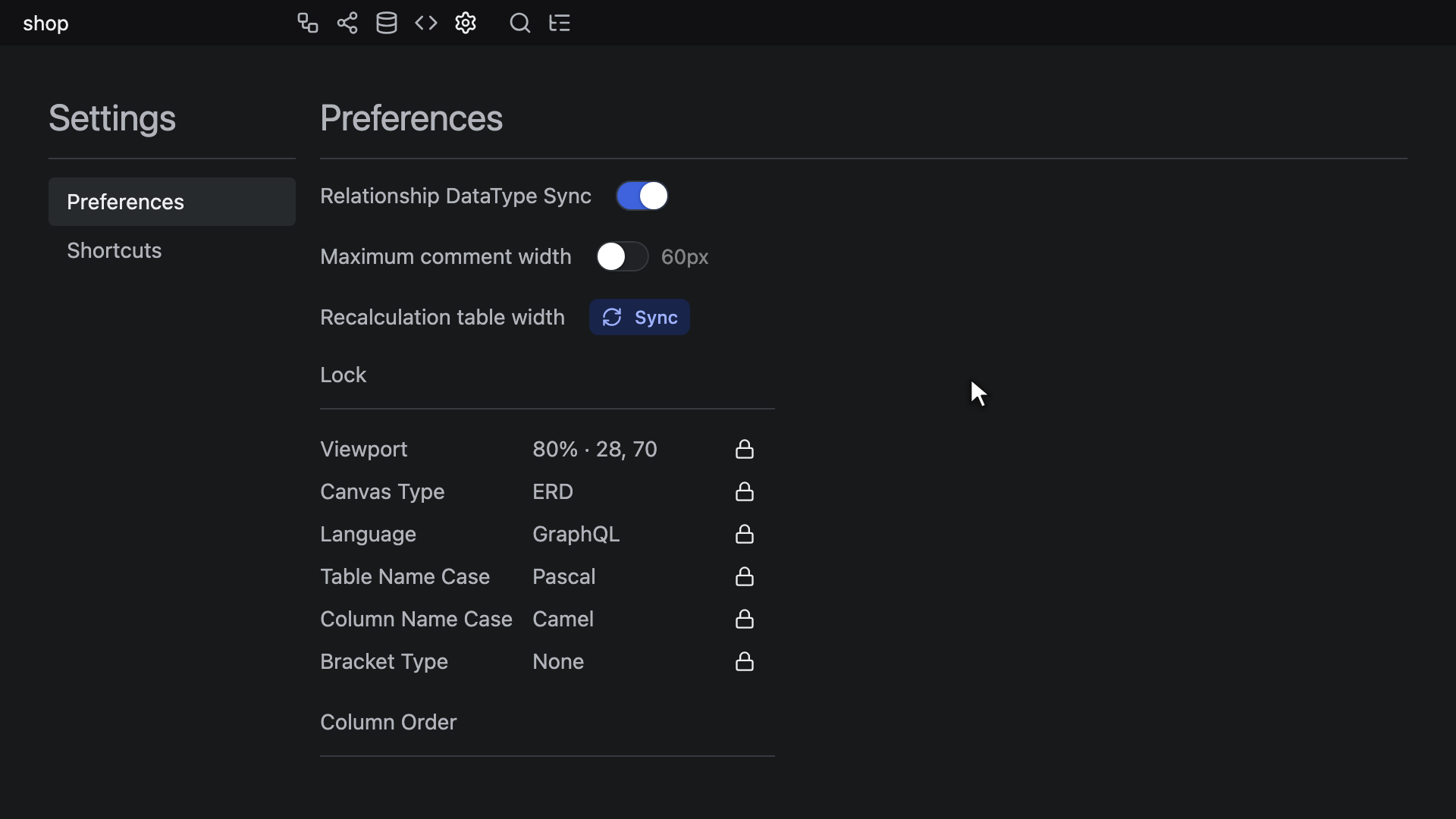

Varje rad visar ett värde och en låsknapp, och ett klick på knappen slår på eller av just det låset. Medan ett lås är på visar knappen ett stängt lås med knappbeskrivningen Unlock Viewport (och så vidare för varje rad), och värdet, med knappbeskrivningen Locked value, är det som filen behåller. Medan det är av visar knappen ett öppet lås med knappbeskrivningen Lock Viewport, och värdet, nedtonat och med knappbeskrivningen Current value, är inställningen så som den är just nu. Viewport visar zoomnivån och sedan vypositionen, till exempel 75% · -40, 91. Vypositionen är den punkt på skärmen, i pixlar, där diagrammets 0, 0 ligger, och en koordinat på tusen eller mer förkortas, som i 1.2k eller -24k.

När du låser låses inställningen så som den är i det ögonblicket. Medan ett lås är på fungerar inställningen fortfarande på skärmen: du kan rulla och zooma, byta flik, välja ett annat språk, skiftläge för namn eller citattecken i menyerna, alternativpanelerna eller snabbsökningen och byta namnvisning från vilken som helst av dess väljare – se Byta visning. Filen behåller dock det låsta värdet, och raden fortsätter att visa det, så diagrammet öppnas igen i den låsta vyn, på den låsta fliken, i den låsta namnvisningen och med det låsta språket, de låsta skiftlägena för namn och den låsta typen av citattecken. En JSON-export skriver också de låsta värdena. Slå av låset om du vill spara det som skärmen visar, så följer filen inställningen från och med då: när Viewport är upplåst öppnas diagrammet där du lämnade det. Slå av låset och på igen om du i stället vill låsa ett nytt värde, till exempel en ny startvy. Om den låsta vyn inte visar någon del av diagrammet när filen öppnas flyttas vyn ändå till diagrammet, och det låsta värdet förblir som det är. Canvas Type behåller aldrig fliken Inställningar. När låset slås på låses den senaste andra flik som du var på, och medan det är av visar raden namnet på den fliken.

Att slå på eller av ett lås ändrar filen, eftersom filen lagrar vilka lås som är på, men liksom resten av fliken Inställningar registreras det inte i ångrahistoriken. Det gör inte heller ett byte av namnvisning, låst eller inte. Alla andra inställningar sparas så som de är: databasen, alternativen i View Option och resten av fliken Preferences. En skrivskyddad editor ändrar filen genom ingen av dem, oavsett lås: dess låsknappar och de andra kontrollerna under Preferences är inaktiverade, och de inställningar som den ändå låter dig ändra stannar på den skärmen – se Skrivskyddade editorer.

Alla lås är på i ett nytt diagram, ett som startas från grunden: en tom fil som öppnas i VS Code, Obsidian eller en JetBrains-IDE (ERD Editor: Create new diagram och New ERD i Obsidian skapar en sådan), ett nytt schema i webbappen, en fil som skapas från menyn New i Google Drive eller ett <erd-editor> som inte får något värde. Ett schema eller en Google Drive-fil som webbappen skapar genom att importera en SQL-, DBML-, AML- eller GraphQL-fil startar också med alla lås på. Ett schema eller en fil som skapas från en JSON-fil behåller de lås som den filen anger. En fil som du öppnar behåller de lås som den sparades med, vart och ett med sitt låsta värde. En fil som inte anger några lås, till exempel en som har sparats av en version från före låsen eller som har skrivits för hand, öppnas med alla lås på: vyn på 100% · 0, 0 och fliken på ERD, oavsett vilken vy och flik den sparade, och dess språk, skiftlägen för namn, typ av citattecken och namnvisning låsta så som den sparade dem. En fil som har sparats av en version från före låset för namnvisning öppnas i Physical Names med Name View låst, även om alla andra lås som den anger är av. En Import som ersätter diagrammet sätter också låsen: en JSON-fil tar med sig de lås som den anger och de värden som de håller, och en SQL-, DBML-, AML- eller GraphQL-fil behåller dina lås men återställer vyn till 100% · 0, 0, låst eller inte – se Importera externa filer. Om du ångrar importen kommer de lås och låsta värden som den ersatte tillbaka.

En ändring som ett lås håller utanför filen räknas inte som en ändring. VS Code markerar inte fliken som ändrad, och Obsidian och en JetBrains-IDE lämnar filen som den var, både när de sparar automatiskt och när fliken stängs. Med alla lås på syns det därför aldrig i git diff att du tittar runt i ett diagram, byter flik, provar ett annat språk, skiftläge för namn eller citattecken och byter namnvisning. När Viewport är upplåst ändrar rullning och zoomning filen; när Canvas Type är upplåst gör ett flikbyte det också, även till fliken Inställningar; och när Name View är upplåst gör ett byte av namnvisning det också. Den tomma filen för ett nytt diagram förblir tom fram till den första ändring som filen behåller: en redigering, en ändring av en inställning som inget lås håller eller ett lås som slås på eller av. Om du öppnar ett diagram och stänger det utan någon sådan ändring lämnas filen som den var, oavsett vilken version eller dator som skrev den. Filen innehåller bara det som diagrammet är, i en fast ordning, och en fil som har sparats i en äldre form skrivs om i den här formen en gång, vid sin första sådana ändring – se Lagringsform. I VS Code är en revision som öppnas igen som diagram med Reopen Editor With..., till exempel en Git-revision eller en post i Local History, skrivskyddad och markeras aldrig som ändrad. I Google Drive sparas en rullning, en zoomning eller ett byte till en annan flik aldrig för sig, låst eller inte. När Viewport är upplåst skrivs vyn bara tillsammans med en annan ändring, så en Drive-fil öppnas där vyn var vid den senaste sparningen, och detsamma gäller fliken när Canvas Type är upplåst. Ett byte av namnvisning som görs när Name View är upplåst sparas på samma sätt som en redigering, och ett som görs medan Name View är låst, eller i en skrivskyddad editor, sparas aldrig.

I en session för gemensam redigering når det alla editorer när ett lås slås på eller av, och ett lås behåller värdet från den editor som slog på det. Medan låset för Language, Table Name Case, Column Name Case, Bracket Type eller Name View är på är den inställningen varje editors egen. Ett språk, ett skiftläge för namn eller ett citattecken som väljs från menyerna, alternativpanelerna eller snabbsökningen, och ett byte av namnvisning från någon av dess väljare, syns bara i den editor där de gjordes, och de andra editorerna som är öppna på diagrammet behåller sina egna. Att slå på ett av de här låsen ändrar ingen editors inställning. Medan ett sådant lås är av ändrar ett val eller ett byte i en editor som inte är skrivskyddad inställningen i varje editor, och filen sparar den. Att slå av låset ger alla editorer det värde som visas i editorn som slog av låset, så att alla sparar samma värde igen. Att slå av Viewport eller Canvas Type ändrar ingens vy eller flik. En kodagent som arbetar via MCP-servern har inget verktyg för låsen eller för de inställningar som de håller, och den läser ett låst språk, ett låst skiftläge för namn eller en låst typ av citattecken med det värde som filen behåller. Bara dess importer i läget replace når dem, så som Import gör – se Inställningar och Import. Dess erd_list och formatet snapshot för erd_read utelämnar namnvisningen, och den redigerar schemat, inklusive logiska namn, oavsett vilken visning en person tittar på.

Ändra kolumnordning

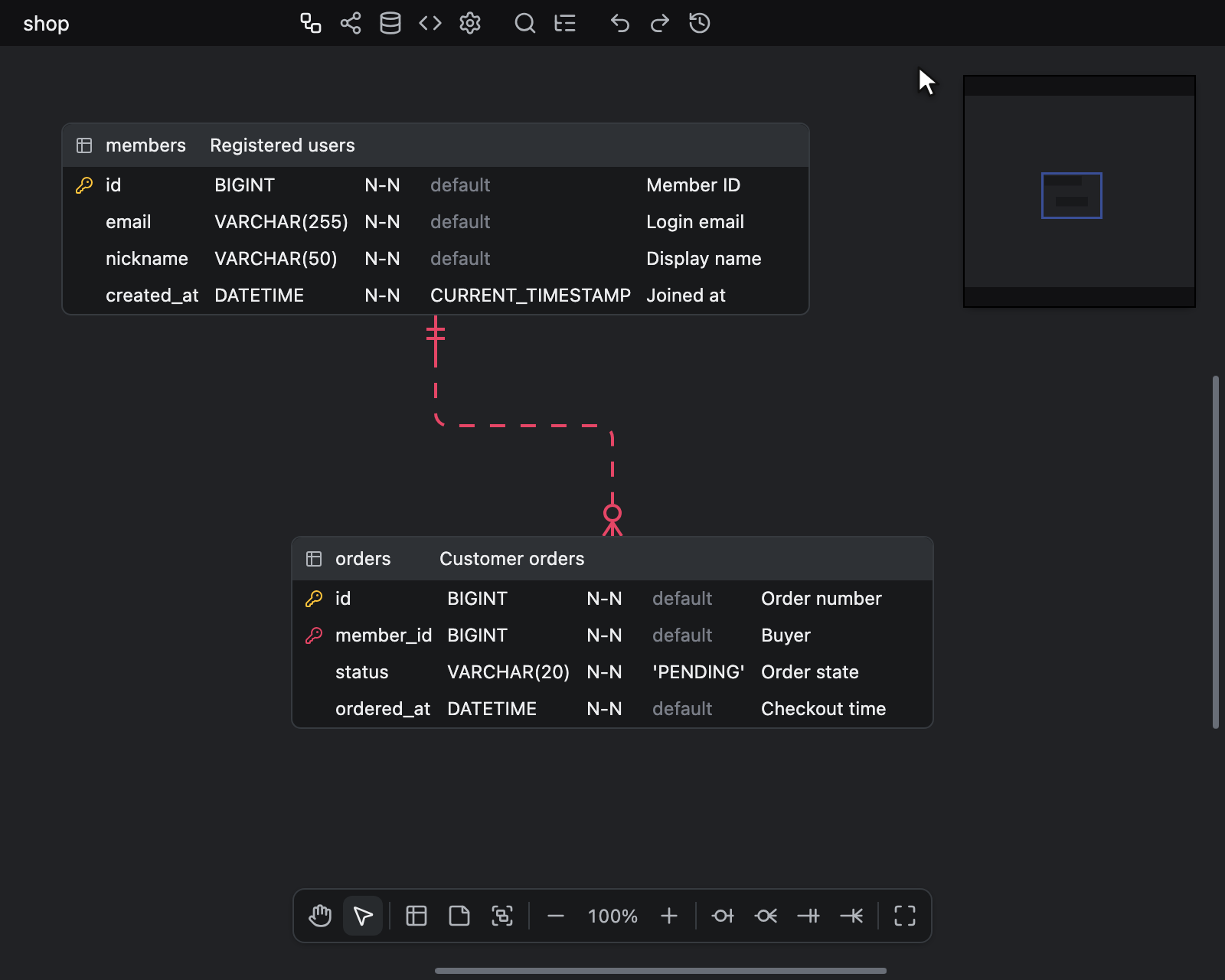

Anger visningsordningen för kolumner i tabeller. Dra en rad för att flytta den – hela raden går att dra, och ikonen med draghandtaget utmärker den. De nio raderna är, i standardordning, Logical Name, Name, DataType, Domain, Not Null, Unique, Auto Increment, Default och Comment. Logical Name placerar den cell för logiskt namn som en rad ritar i Both Names. I Logical Names står det logiska namnet i stället på platsen för raden Name, och Physical Names ritar ingen – se Namnvisning. Domain placerar den domäncell som View Option → Domain visar – se Domäncellen. En cell som döljs av ett visningsalternativ för tabeller eller utelämnas av namnvisningen behåller sin plats i listan, så ordningen gäller de celler som visas. Ett diagram vars ordning ställdes in innan Logical Name och Domain fanns som rader får Logical Name direkt före Name och Domain direkt efter DataType, var de än står i dess ordning. Ett diagram som sparats av en senare version behåller också sin ordning, även när den versionen har en rad som den här saknar: de rader som den här versionen har står i den ordning som filen anger, och den okända raden utelämnas. Att spara diagrammet här skriver ordningen utan den, och den senare versionen lägger tillbaka den raden bredvid sin granne i sin egen standardordning. Märket för en alternativ nyckel (AK1.1 och så vidare) är inte någon av de här raderna. Det står alltid sist på en rad, efter den cell som den här ordningen placerar sist.

Kortkommandon

Fliken Shortcuts är en skrivskyddad tabell med Command och Keybinding som listar bindningarna för den plattform du använder.

Command	Windows/Linux	Mac
Editing	Enter	Enter
Stop	ESC	ESC
Search	Ctrl + K	⌘ + K
Toggle Explorer	Ctrl + F	⌘ + F
Undo	Ctrl + Z	⌘ + Z
Redo	Ctrl + Shift + Z	⌘ + Shift + Z
Add Table	Alt + N	⌥ + N
Add Column	Alt + Enter	⌥ + Enter
Add Memo	Alt + M	⌥ + M
Add Table Group	Alt + G	⌥ + G
Group Selected Tables	T och sedan G	T och sedan G
Remove Table, Memo	Ctrl + Backspace, Ctrl + Delete	⌘ + Backspace, ⌘ + Delete
Remove Column	Alt + Backspace, Alt + Delete	⌥ + Backspace, ⌥ + Delete
Delete Selection	Delete, Backspace	Delete, Backspace
Primary Key	Alt + K	⌥ + K
Select All Table, Memo	Ctrl + A, Ctrl + Alt + A	⌘ + A, ⌘ + ⌥ + A
Select All Column	Alt + A	⌥ + A
Relationship Zero One	Ctrl + Alt + 1	⌘ + ⌥ + 1
Relationship Zero N	Ctrl + Alt + 2	⌘ + ⌥ + 2
Relationship One Only	Ctrl + Alt + 3	⌘ + ⌥ + 3
Relationship One N	Ctrl + Alt + 4	⌘ + ⌥ + 4
Table Properties	Alt + Space	⌥ + Space
Focus on this table	Alt + F	⌥ + F
Zoom In	Ctrl + Plus	⌘ + Plus
Zoom Out	Ctrl + Minus	⌘ + Minus
Zoom Reset	Ctrl + 0	⌘ + 0
Hand Tool	Space	Space
Zen Mode	Alt + Z	⌥ + Z

De flesta av dem fungerar bara på ERD-fliken, och de spärras medan snabbsökningen, panelen Tabellegenskaper, diff-visaren, förhandsgranskningen av automatisk layout, tidsresan, dialogrutan Export image eller Map Columns är öppen. Search, Toggle Explorer och Stop är undantagen: Search visar och döljer snabbsökningen från vilken flik som helst, Toggle Explorer öppnar utforskaren med dess sökning från vilken flik som helst och tar fram ERD-fliken, och Stop är det som stänger snabbsökningen, panelen Tabellegenskaper, diff-visaren, förhandsgranskningen av automatisk layout, tidsresan, dialogrutan Export image, Map Columns, temaverktyget, väljaren Display Language, färgväljaren, den lista som en knapp Name View öppnar och en öppen snabbmeny. Toggle Explorer stänger utforskaren igen medan den är öppen på ERD-fliken och inte dold av zenläget, så som knappen Explorer i verktygsfältet gör. När snabbsökningen, panelen Tabellegenskaper, temaverktyget, väljaren Display Language, dialogrutan Export image eller Map Columns är öppen stänger Toggle Explorer i stället det som är öppet och flyttar tangentbordsfokus till utforskarens sökning. Toggle Explorer gör ingenting medan en cell, en anteckning eller en tabellgrupps namn redigeras. Varken den eller Search gör något medan en cell på fliken Ordlista redigeras, så den text som skrivs där behålls. Medan diff-visaren, förhandsgranskningen av automatisk layout eller tidsresan är öppen lämnar Toggle Explorer sin tangent åt webbläsaren eller värdprogrammet – se Webbläsarens sökruta. På ERD-fliken avslutar Stop ett öppet redigeringsfält för en cell eller anteckning, stänger namnfältet för en tabellgrupp utan att byta namn på gruppen eller avbryter en relation eller en New Table Group som håller på att ritas, och lämnar markeringen som den är. När inget av detta är öppet avmarkerar Stop allt, tar bort fokus från den fokuserade cellen och stänger i samma tryck en öppen färgväljare. Är temaverktyget eller väljaren Display Language öppen stängs den i samma tryck i båda fallen. I en cell för logiskt namn med termlistan öppen stänger det första trycket på Stop bara listan – se Komplettera termnamn. Om utforskaren, temaverktyget eller väljaren Display Language är öppen spärras inget av kortkommandona på arbetsytan. Stop stänger aldrig utforskaren. Se Tangenter i utforskaren för vad Stop och de andra tangenterna gör i utforskaren och Välja ett språk för vad de gör i väljaren. Delete Selection tar bort alla markerade tabeller, anteckningar och tabellgrupper, eller, när en enda tabell är markerad tillsammans med några av sina kolumner och zoomnivån är över 70%, de kolumnerna – se Ta bort tabeller och anteckningar. Remove Table, Memo tar också bort markerade tabellgrupper. Add Table Group startar ritläget för en New Table Group, så som knappen New Table Group i arbetsytans verktygsfält gör, och ett andra tryck avbryter ritläget. Group Selected Tables är två tryck utan modifierartangent, T och sedan G inom en sekund. Kortkommandot lägger de markerade tabellerna i en ny grupp och öppnar dess namnfält, så som Group selected tables i en tabells snabbmeny gör, och gör ingenting när ingen tabell är markerad – se Gruppera markerade tabeller. Inget av dem gör något i en skrivskyddad editor eller medan grupperna är dolda. I en skrivskyddad editor fungerar bara de tangenter som läser: Search, Toggle Explorer, Stop, Table Properties och Focus on this table på den tabell som ett hopp markerade, de tre zoomtangenterna, Zen Mode, kopiering och piltangenterna, som flyttar den fokuserade cellen. Editing, varje tangent för Add och Remove, Delete Selection, Primary Key, båda tangenterna för att markera allt, de fyra relationstangenterna, Add Table Group, Group Selected Tables, Hand Tool och inklistring gör ingenting, och Undo och Redo ångrar och gör om ingenting – se Skrivskyddade editorer. Zoom In, Zoom Out och Zoom Reset zoomar också fliken Visualisering, i både Graph och Flow, utom när snabbsökningen är öppen. I Flow går Undo och Redo bakåt och framåt genom det som flödet har avgränsats till, så som knapparna Previous table och Next table i flödet gör, utom när snabbsökningen är öppen. De ångrar aldrig något i diagrammet där, och i Graph gör de ingenting – se Föregående och nästa tabell. På fliken Visualisering stänger Stop också menyn för radvisning och avbryter en layout av flödet som fortfarande pågår; en vy som har avgränsats med Focus on this table vidgas inte. Focus on this table öppnar fliken Visualisering i Flow, avgränsad till de markerade tabellerna och varje tabell som ligger en relation bort, och gör ingenting när ingen tabell är markerad – se Fokusera på tabeller. På fliken Ordlista verkar Undo och Redo på historiken för det visade bladet i stället för diagrammets, och de gör ingenting på Checks – se Ordlistans blad. På bladen Domains, Words och Terms infogar Add Column rader nedanför markeringen, samma tangentkombination med Shift tillagd infogar dem ovanför, och Remove Column tar bort de rader som markeringen omfattar – se Lägga till och ta bort rader. Se Tangenter på fliken för flikens övriga tangenter. Select All Table, Memo, Hand Tool, Delete Selection och Group Selected Tables ger företräde åt en textmarkör: medan du redigerar en cell eller en anteckning eller skriver i ett textfält som utforskarens sökfält markerar Ctrl + A (Windows/Linux) eller ⌘ + A (Mac) texten, Space skriver ett mellanslag, Delete och Backspace raderar text och T och sedan G skriver de två bokstäverna. Kopiera och klistra in är webbläsarens egna Ctrl + C och Ctrl + V (Windows/Linux) eller ⌘ + C och ⌘ + V (Mac), så de finns inte i den här listan – se Redigera tabeller.

Bindningarna går inte att ändra från den här fliken. Ett värdprogram som bäddar in editorn mappar om dem med setKeyBindingMap, utom Editing, Stop, Undo, Redo, Zoom In, Zoom Out och Zoom Reset, som är fasta. Fliken Shortcuts listar då värdprogrammets bindningar: ett kommando som värdprogrammet inte mappar om behåller sin standardbindning, och ett som värdprogrammet inte binder till någon tangent visar ingen. Radtangenterna på fliken Ordlista följer Add Column och Remove Column, så om du mappar om något av dem flyttas de – se dictionaryRowChords.

I Obsidian når de här tangenterna editorn så länge diagrammets flik i Obsidian är aktiv, även där ett kortkommando i Obsidian använder samma tangent, som Alt + Enter, Ctrl + K och Ctrl + F (Windows/Linux) eller ⌥ + Enter, ⌘ + K och ⌘ + F (Mac). Det gör även Alt + Shift + Enter (Windows/Linux) eller ⌥ + Shift + Enter (Mac) på fliken Ordlista, som inte finns på någon rad i den här listan. Alla andra kortkommandon i Obsidian fungerar fortfarande där. Se Webbläsarens sökruta för Ctrl + F eller ⌘ + F.

Skrivskyddade editorer

I en editor med readonly visar fliken Inställningar diagrammets inställningar och ändrar ingen av dem. En etikett Read only står bredvid rubriken på varje sida, Preferences och Shortcuts. Reglagen Relationship DataType Sync och Maximum comment width och breddfältet är inaktiverade, och det är varje låsknapp också. Raderna under Column Order visar inget grepp och går inte att dra. Varje rad under Lock visar fortfarande sitt värde. En låst rad visar det värde som filen behåller, och en upplåst den inställning som den skärmen har, vilket kan skilja sig från filens, som nedan.

De inställningar som avgör vad skärmen visar går fortfarande att ändra där: vyns position och zoom, fliken, namnvisningen, databasen, kodgeneratorns språk, båda skiftlägena för namn, citattecknen och växlarna under View Option. Var och en ändrar bara den skärmen, oavsett lås. Ändringen sparas inte i filen eller skrivs av en JSON-export, registreras inte i ångra-historiken, räknas inte som en ändring och når aldrig medarbetare. Alternativpanelerna på flikarna Schema SQL och Kodgenerator rubricerar de valen This window only där, i stället för Saved in the document. När editorn blir skrivbar igen går var och en av databasen, språket, skiftlägena, citattecknen och växlarna under View Option som du ändrade där tillbaka till det som editorn visade förut, med eventuella ändringar som en medarbetare har gjort sedan dess. Det är filens värde, utom för ett språk, ett skiftläge eller ett citattecken som editorn visade som sitt eget under dess lås – se Lås. Vyn, fliken och namnvisningen stannar som du lämnade dem, och filen tar emot var och en av dem, så långt dess lås tillåter, med din nästa ändring av den.
