파일 가져오기와 내보내기

외부 파일 가져오기​

컨텍스트 메뉴의 Import 하위 메뉴에서 5가지 형식을 가져올 수 있습니다.

  • json
  • Schema SQL
  • GraphQL
  • DBML
  • AML

선택한 형식과 확장자가 맞지 않는 파일을 고르면 가져오기가 취소되고 안내가 표시됩니다.

가져오기는 현재 문서에 병합하지 않고 문서를 대체합니다.
JSON 파일은 자체 설정을 함께 가져옵니다. 그 외 형식은 화면 위치와 확대/축소 레벨을 제외한 기존 설정을 유지하며, 파일을 읽은 뒤 테이블이 자동으로 배치됩니다.
GraphQL, DBML, AML 파서는 실패하지 않습니다. 읽을 수 없는 파일은 오류 대신 빈 다이어그램이 됩니다.

JSON​

에디터에서 정의한 스키마 형식의 파일을 가져올 수 있습니다. 파일 이름은 .json으로 끝나야 하므로 <데이터베이스 이름>-<시간>.erd.json으로 내보낸 파일은 그대로 다시 가져올 수 있고, .erd나 .vuerd 파일은 여기서 가져올 수 없습니다.

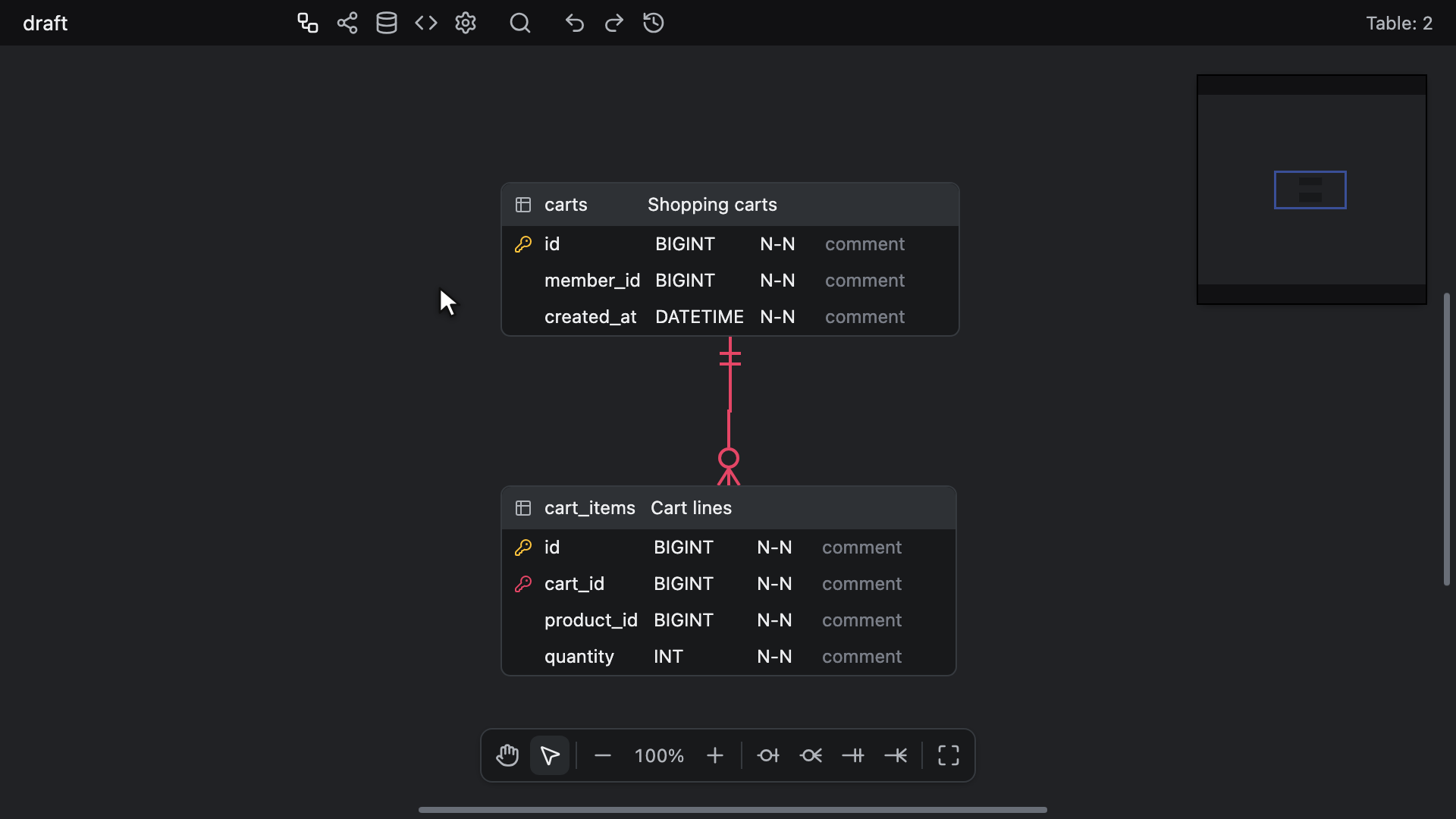

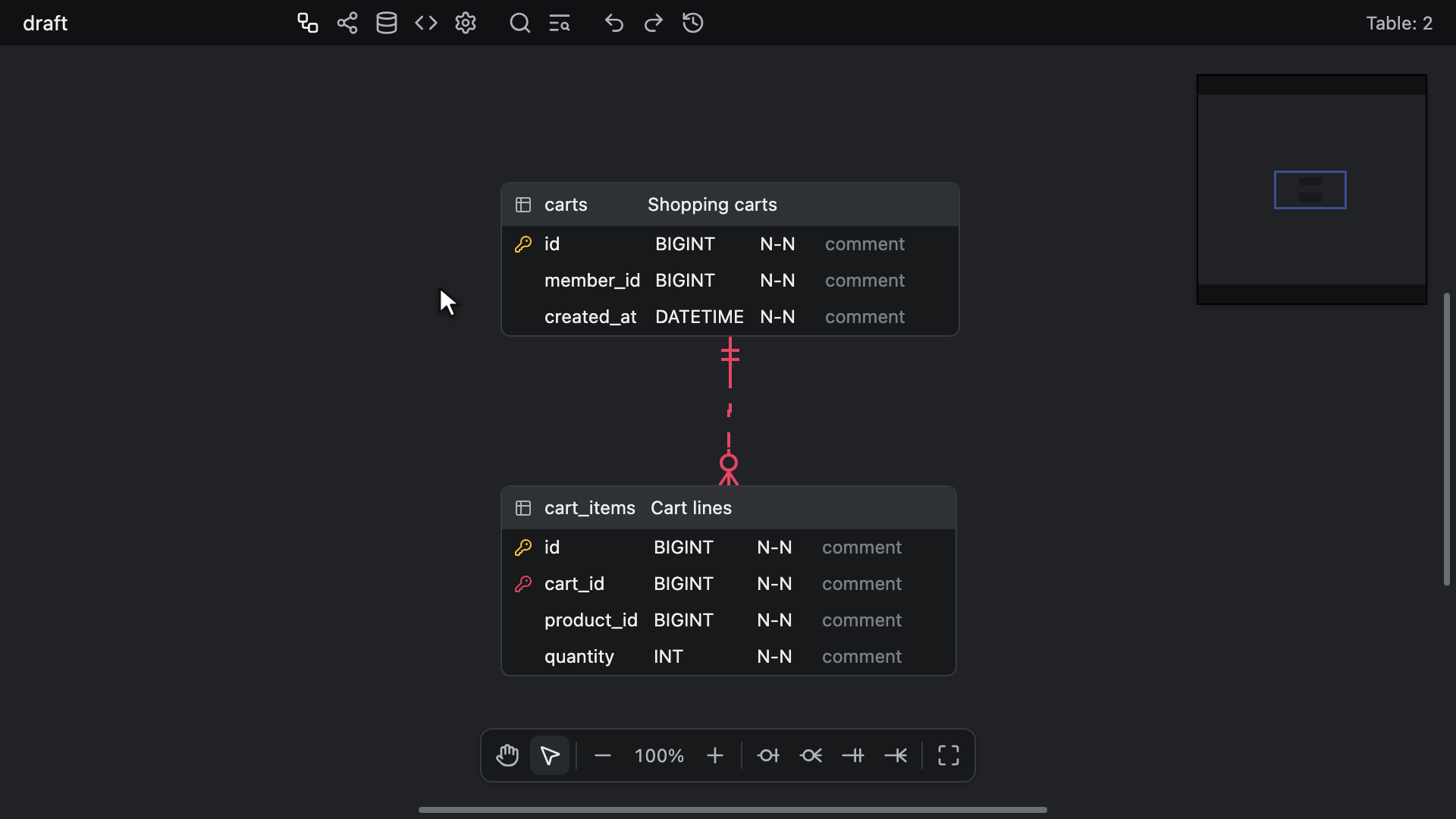

Import &gt; json으로 저장된 파일을 가져와 초안 문서를 설정과 함께 대체하기

Schema SQL​

SQL로 정의한 스키마 파일도 가져올 수 있습니다.
데이터베이스 벤더에 상관없이 최대한 유연하게 파서를 작성했지만 일부 지원하지 않는 문법이 있을 수 있습니다.
파일 이름은 .sql로 끝나야 합니다.
지원하는 문법은 여기에서 확인 가능합니다.

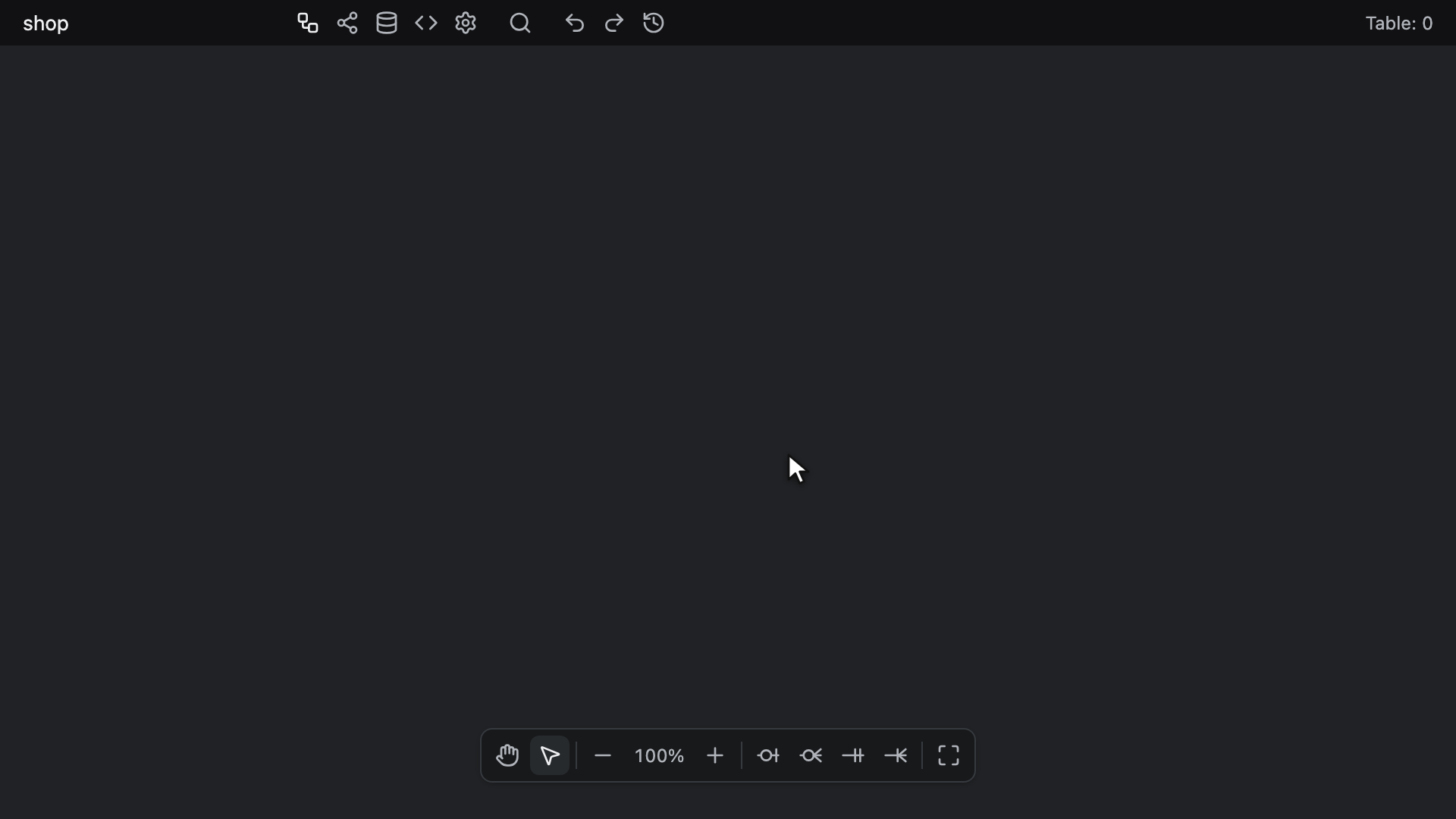

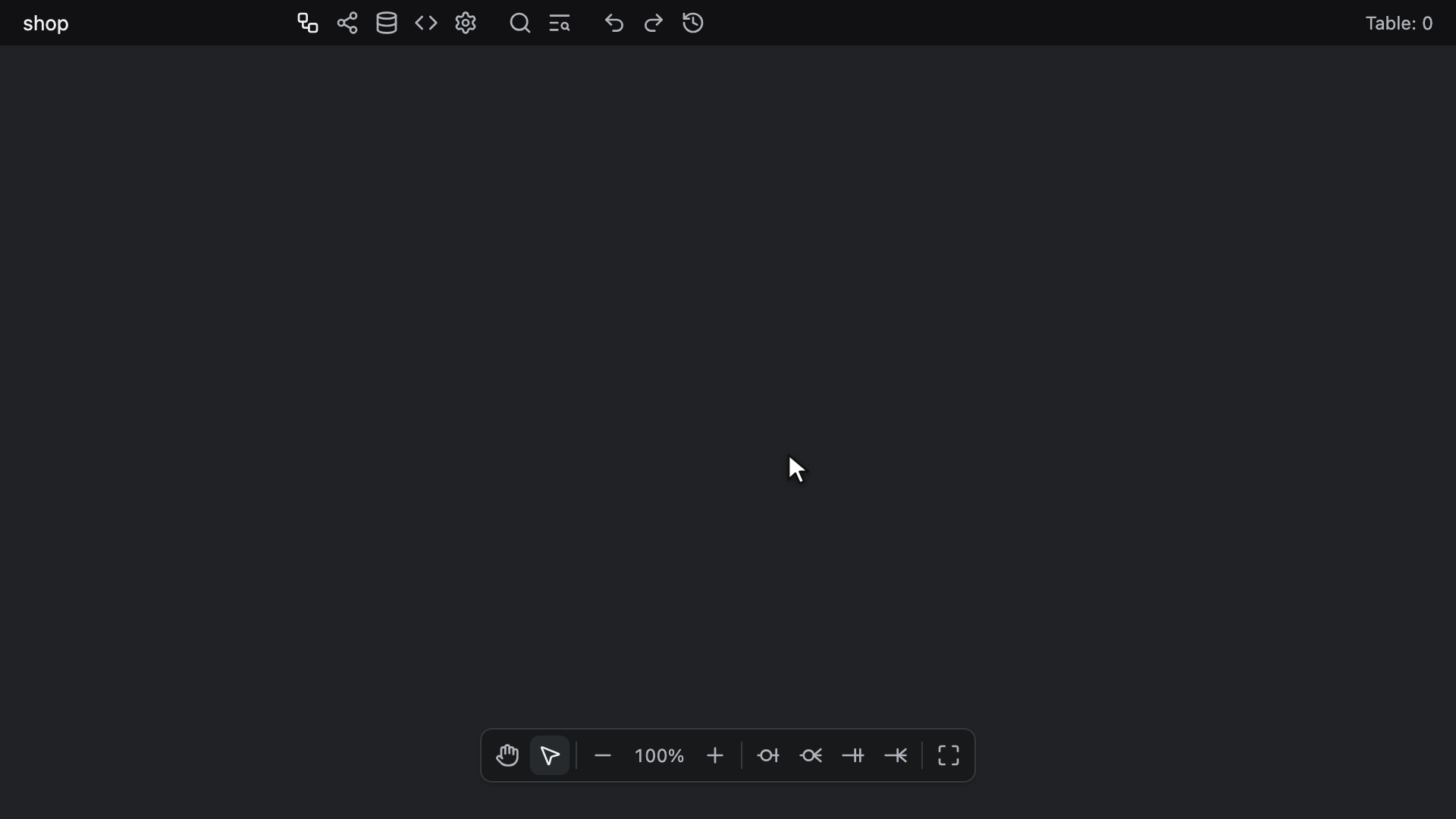

Import &gt; Schema SQL로 SQL 파일을 가져온 뒤, 자동으로 배치된 테이블을 축소해 보기

컬럼은 CREATE TABLE에서만 가져옵니다. ALTER TABLE ... ADD COLUMN으로 추가한 컬럼은 읽지 않습니다.
CREATE TABLE에서 컬럼이 아닌 항목은 컬럼으로 읽지 않고 건너뜁니다. 이름 없는 CHECK (...), PostgreSQL의 LIKE와 EXCLUDE, INDEX나 KEY 없이 쓴 MySQL의 FULLTEXT와 SPATIAL, T-SQL의 PERIOD FOR, Oracle의 SUPPLEMENTAL LOG DATA입니다.
이들과 이름이 같은 컬럼도 exclude BOOLEAN처럼 이름 뒤에 내장 타입이 오거나 "check" int처럼 이름을 따옴표로 감싸면 그대로 가져옵니다. 따옴표로 감싸지 않은 like 뒤에 like citext처럼 내장 타입이 아닌 타입이 오면 PostgreSQL의 LIKE로 읽어 건너뜁니다.
CHECK 제약 조건 자체는 에디터에 보관할 자리가 없으므로 가져오지 않습니다.

데이터 타입​

컬럼의 데이터 타입은 지원하는 데이터베이스 중 어느 것의 내장 타입도 아니더라도 인자 목록까지 그대로 유지됩니다.
CREATE TYPE으로 만든 enum이나 composite 타입, CREATE DOMAIN으로 만든 domain, hstore, citext, ltree 같은 확장 타입, public.mood 같은 스키마로 한정된 이름, 그리고 "MyType", [dbo].[Phone]처럼 따옴표나 대괄호로 감싼 이름이 여기에 해당하며, 따옴표나 대괄호도 그대로 유지됩니다. CREATE TYPE, CREATE DOMAIN, CREATE EXTENSION 구문 자체는 건너뜁니다.
내장 타입은 따옴표나 대괄호가 제거되므로 [int]는 int로, [nvarchar](50)은 nvarchar(50)으로 들어옵니다. PostgreSQL의 "char"와 "bit"는 char, bit와 다른 타입이므로 따옴표를 유지합니다.
배열 접미사는 integer[], text[3][3], integer ARRAY, mood[]처럼 어떤 타입에서든 유지됩니다. SQLite의 UNSIGNED BIG INT는 나뉘지 않고 그대로 들어옵니다.
ENUM(...)과 SET(...)의 값은 따옴표를 유지하며, 값 안의 따옴표는 ENUM('a','it''s')처럼 두 번 겹쳐 씁니다. MySQL에서 백슬래시로 이스케이프한 'it\'s'도 같은 방식으로 두 번 겹쳐 쓴 형태로 들어옵니다. Databricks의 STRUCT<...> 타입에서는 따옴표로 감싼 필드 이름과 필드의 COMMENT가 따옴표를 유지합니다.
타입 없는 SQLite 컬럼이나 계산된 AS 컬럼처럼 타입 없이 작성한 컬럼은 타입 없이 유지됩니다. NOT, NULL, DEFAULT, PRIMARY, REFERENCES 같은 키워드나 작은따옴표로 감싼 문자열은 타입으로 읽지 않습니다.

Unique 키와 인덱스​

두 개 이상의 컬럼에 걸친 UNIQUE는 어떤 표기로 쓰든 하나의 unique 인덱스가 됩니다. UNIQUE (a, b), UNIQUE KEY n (a, b), UNIQUE INDEX n (a, b), CONSTRAINT n UNIQUE (a, b), SQL Server의 인라인 INDEX n UNIQUE (a, b), ALTER TABLE t ADD [CONSTRAINT n] UNIQUE (a, b)입니다.
인덱스는 키의 인덱스 이름을, 없으면 CONSTRAINT 이름을 사용하고 둘 다 없으면 이름 없이 만들어지며, 각 컬럼의 정렬 순서를 유지합니다. 이런 인덱스는 대체 키입니다.
컬럼 하나에 대한 UNIQUE는 위의 어떤 표기로 쓰든 인덱스를 추가하지 않고 대신 그 컬럼을 Unique로 표시하므로, 내보내기가 작성하는 UQ_<테이블 이름>_<컬럼 이름> 제약 조건은 그것을 작성한 원래의 플래그로 돌아옵니다. 컬럼 하나에 대한 CREATE UNIQUE INDEX는 unique 인덱스로 유지됩니다.

phpMyAdmin이 작성하는 ADD PRIMARY KEY (id), ADD UNIQUE KEY uq_a (a, b), ADD UNIQUE KEY uq_c (c)처럼 여러 키를 한 번에 추가하는 ALTER TABLE은 그 안의 unique 키를 모두 유지합니다. uq_a는 이름이 uq_a인 unique 인덱스로, uq_c는 c의 Unique 플래그로 들어옵니다. CONSTRAINT 이름은 자신이 속한 절의 키에만 붙습니다. MariaDB의 ADD UNIQUE INDEX IF NOT EXISTS n (...)과 SQL Server의 ALTER TABLE t WITH CHECK ADD ..., WITH NOCHECK ADD ...도 읽습니다.
CREATE INDEX와 CREATE UNIQUE INDEX는 public.t, [dbo].[t] 같은 한정된 이름, SQL Server의 CLUSTERED와 NONCLUSTERED, PostgreSQL의 CONCURRENTLY, IF NOT EXISTS, ON ONLY, USING btree가 있거나 인덱스 이름이 아예 없어도 읽습니다. SQL Server의 ON [PRIMARY] 파일 그룹은 무시합니다.
NULLS NOT DISTINCT나 USING BTREE 같은 키 옵션을 키 이름으로 오인하지 않습니다. 키의 컬럼 목록에서는 첫 단어만 컬럼 이름이므로 b DESC NULLS LAST, b text_pattern_ops, b COLLATE "C"는 모두 b를 키로 삼으며, DESC는 정렬 순서로 유지됩니다. email(191) 같은 접두사 길이는 건너뛰고 읽지만, lower(email)처럼 표현식이 포함된 키는 통째로 건너뜁니다.

부분 unique 인덱스인 CREATE UNIQUE INDEX ... WHERE ...나 SQL Server의 인라인 INDEX n UNIQUE (...) WHERE ...는 이름과 컬럼이 같은 일반 인덱스로 들어옵니다. 테이블 전체에서 unique한 키는 파일이 선언한, 필터가 걸린 키보다 엄격하기 때문입니다. 예외는 키의 컬럼에 대한 IS NOT NULL 검사만을 AND로 이은 필터입니다. SQL Server에서 unique 컬럼에 NULL을 둘 이상 담으려면 이 필터가 필요하므로, 이런 키는 unique로 유지됩니다.
ALTER TABLE ... ADD COLUMN으로 추가한 컬럼처럼 테이블에 없는 컬럼을 가리키는 unique 키는 있는 컬럼만 남기지 않고 통째로 버립니다. 일반 인덱스는 있는 컬럼을 유지합니다.

Oracle의 SQL Developer와 DBMS_METADATA는 키 자체의 인덱스를 별도의 CREATE UNIQUE INDEX로 작성합니다. 이 인덱스의 이름은 키 이름을 따르며, 이름이 없고 뒤에 USING INDEX가 오는 키라면 SYS_C0012345 같은 시스템 이름입니다. 가져오기는 이런 인덱스와 ADD CONSTRAINT ... USING INDEX가 가리키는 인덱스를 해당 키의 일부로 읽습니다. 복합 unique 키는 하나의 unique 인덱스로, primary key나 컬럼 하나짜리 unique 키는 추가 인덱스 없이 컬럼 플래그로 들어옵니다. 따라서 다시 Oracle로 내보내면 인덱스를 한 번만 생성합니다.

MySQL, MariaDB, MSSQL, Oracle, PostgreSQL, SQLite에서는 Schema SQL 내보내기를 다시 가져오면 같은 Unique 플래그와 인덱스로 돌아옵니다.
Snowflake에는 보조 인덱스가 없으므로 내보낸 결과에서는 unique 키만 돌아옵니다. 복합 키는 unique 인덱스로, 컬럼 하나짜리 키는 그 컬럼의 Unique 플래그로 돌아옵니다. Databricks 내보내기는 unique 제약을 전혀 선언하지 않으므로 아무것도 돌아오지 않습니다.

Foreign Key​

다음 표기로 작성한 foreign key는 관계가 됩니다.

  • 테이블 수준의 FOREIGN KEY (...) REFERENCES t (...). CONSTRAINT name은 있어도 되고 없어도 됩니다.
  • ALTER TABLE ... ADD [CONSTRAINT name] FOREIGN KEY (...) REFERENCES t (...). SQL Server Management Studio가 스크립트로 작성하는 ALTER TABLE t WITH CHECK ADD ...와 WITH NOCHECK ADD ...도 포함됩니다.
  • user_id INT REFERENCES users (id)처럼 컬럼에 인라인으로 쓴 REFERENCES t (col), 그리고 SQL Server와 Snowflake가 그 자리에 허용하는 FOREIGN KEY REFERENCES t (col). 둘 이상의 컬럼을 가리키는 인라인 참조는 건너뜁니다.

ALTER TABLE 하나에서는 관계가 최대 하나만 만들어지며, 그것도 첫 번째 절이 foreign key를 추가할 때뿐입니다. 같은 구문에서 ADD PRIMARY KEY나 ADD UNIQUE 절 뒤에 오는 FOREIGN KEY 절은 읽지 않습니다. phpMyAdmin이 작성하는 ADD CONSTRAINT fk1 FOREIGN KEY ..., ADD CONSTRAINT fk2 FOREIGN KEY ...처럼 한 구문이 여러 foreign key를 추가하면 마지막 것만 읽습니다.

컬럼 목록이 없는 REFERENCES t는 t의 primary key가 컬럼 하나이면 그 primary key를 가리킵니다. primary key가 복합 키이면 그 foreign key는 건너뜁니다.
참조하는 컬럼을 하나도 찾지 못하거나, 한쪽 테이블에만 컬럼이 빠져 있을 때처럼 두 테이블에서 찾은 컬럼의 수가 다르면 그 foreign key는 건너뛰며, 어떤 컬럼도 foreign key로 표시하지 않습니다. 두 테이블에서 같은 수의 컬럼이 빠져 있으면 찾은 컬럼끼리 작성된 순서대로 짝지으며, 관계에는 그 컬럼만 포함됩니다.
가져온 관계는 모두 Zero N이며, 자식 컬럼이 모두 primary key이기도 하면 식별 관계가 됩니다.

각 foreign key의 ON DELETE와 ON UPDATE 절은 관계의 On Delete와 On Update가 됩니다. 값은 NO ACTION, RESTRICT, CASCADE, SET NULL, SET DEFAULT이며, 대소문자와 두 절의 순서는 상관없습니다. 이 절이 없는 foreign key는 Not set으로 가져옵니다. 에디터에서 설정하는 방법은 관계 편집 문서를 참고하세요.
ON DELETE SET NULL (a_id)처럼 SET NULL이나 SET DEFAULT 뒤에 오는 PostgreSQL의 컬럼 목록은 건너뛰고 읽습니다. 동작은 키 전체에 적용되며, 목록 뒤의 ON UPDATE도 그대로 읽습니다. MATCH FULL, MATCH PARTIAL, MATCH SIMPLE은 건너뛰며, MySQL의 ON UPDATE CURRENT_TIMESTAMP 컬럼 속성을 동작으로 오인하지 않습니다.
Schema SQL 내보내기를 다시 가져오면 해당 데이터베이스가 작성하는 동작만 돌아오므로, MySQL의 SET DEFAULT나 Oracle의 모든 ON UPDATE처럼 생략된 동작은 Not set으로 돌아옵니다.

코멘트​

테이블과 컬럼 코멘트는 파서가 읽는 두 가지 문법에서 가져옵니다. MySQL, MariaDB, Snowflake, Databricks가 사용하는 COMMENT 테이블 옵션과 컬럼 속성, 그리고 PostgreSQL과 Oracle이 사용하는 COMMENT ON TABLE, COMMENT ON COLUMN 구문입니다.
파일에 정의되지 않은 테이블이나 컬럼을 가리키는 코멘트는 무시합니다.

DEFAULT 값이나 따옴표로 감싼 이름처럼 따옴표 안의 다른 텍스트와 마찬가지로, 코멘트에서도 두 번 겹쳐 쓴 따옴표는 따옴표 하나를 뜻합니다. mysqldump와 pg_dump가 작성하는 방식으로, 'it''s'는 it's로 읽습니다.
MySQL과 MariaDB가 'it\'s'처럼 작성하는, 따옴표 앞의 백슬래시도 따옴표를 이스케이프합니다. 다만 이런 따옴표 뒤에 공백, ,, ;, ), ], :, |, +가 오거나 파일이 끝나면 그 따옴표에서 텍스트가 끝나므로, 'C:\', pg_dump의 'C:\'::text, T-SQL의 'C:\'+name은 백슬래시를 유지합니다.
DEFAULT 값은 따옴표를 유지하며, 값 안의 따옴표는 파일에서 어떻게 이스케이프했든 'it''s'처럼 두 번 겹쳐 다시 씁니다.
가져올 때 문서의 데이터베이스가 Databricks이면 작은따옴표로 감싼 텍스트는 대신 Spark의 규칙을 따릅니다. 모든 백슬래시가 뒤의 문자를 이스케이프하므로 'C:\\dir'는 C:\dir로 읽고, \n, \t, \u0041 같은 이스케이프를 해석하며, DEFAULT 값은 'it\'s'로 유지됩니다.

내보내는 Schema SQL은 테이블이나 컬럼 코멘트 안의 따옴표를 이스케이프합니다. MySQL, MariaDB, Snowflake는 COMMENT 'it''s', PostgreSQL과 Oracle은 COMMENT ON TABLE과 COMMENT ON COLUMN ... IS 'it''s'로 작성하며, MSSQL의 sp_addextendedproperty 호출에서도 테이블과 컬럼 이름까지 포함해 같은 방식으로 두 번 겹쳐 씁니다. 따옴표가 없는 코멘트는 그대로 작성합니다.
Databricks는 대신 COMMENT 'it\'s'처럼 따옴표와 백슬래시를 백슬래시로 이스케이프하므로, Databricks로 내보낸 결과는 Databricks가 선택된 데이터베이스일 때만 정확히 다시 읽힙니다.

SQLite와 MSSQL은 내보내기와 가져오기를 왕복하면 코멘트가 유지되지 않습니다. SQLite는 코멘트를 단순한 -- 줄로 쓰고 MSSQL은 sp_addextendedproperty 호출로 쓰는데, 파서는 둘 다 읽지 않습니다.

GraphQL​

GraphQL SDL 문서를 가져올 수 있습니다.
object type 정의는 테이블이 되고, extend type 블록은 확장 대상 타입에 병합되며, interface 필드는 이를 구현하는 타입에 상속됩니다.
타입이 다른 테이블인 필드는 컬럼 대신 관계가 되고, 양쪽이 모두 목록이면 매핑 테이블이 생성됩니다.
루트 타입(Query, Mutation, Subscription), introspection 타입, 그리고 PageInfo, *Connection, *Edge, *_aggregate 같은 Relay, federation, Hasura 래퍼는 노이즈로 보고 건너뜁니다.
@id, @primaryKey, @unique, @autoincrement, @default, @map, @relation, @column, @table, @index, @db.* 디렉티브를 인식합니다.
파일 이름은 .graphql, .gql, .graphqls로 끝나야 합니다. Prisma의 schema.prisma 파일은 GraphQL 문서가 아니므로 여기서 가져올 수 없습니다.

DBML​

dbdiagram.io와 dbdocs에서 사용하는 형식인 DBML 파일을 가져올 수 있습니다.
Table, TablePartial, Ref, Enum 블록을 읽습니다. Project, TableGroup, 단독 Note 블록은 주변 테이블에 영향을 주지 않고 건너뜁니다.
Ref: 콜론 형식, 이름이 있는 ref, Ref { } 블록 형식, 인라인 [ref: > table.column] 컬럼 설정까지 모든 ref 표기를 지원합니다.
<> 다대다 ref는 양쪽 이름을 딴 매핑 테이블을 생성합니다.
Ref: users.id < posts.user_id [delete: cascade, update: set null]처럼 독립된 ref의 delete와 update 설정은 관계의 On Delete와 On Update가 됩니다. 값은 cascade, restrict, set null, set default, no action이며 대소문자는 상관없습니다. 그 밖의 값이거나 설정이 없으면 Not set으로 가져오며, color 같은 다른 설정은 무시합니다.
인라인 [ref: ...] 설정은 동작을 담지 않으며, <> ref의 설정은 매핑 테이블로 옮겨지지 않습니다. 같은 foreign key를 인라인과 독립된 ref로 모두 선언하면 인라인 쪽이 동작 없이 유지됩니다.
파일 이름은 .dbml로 끝나야 합니다.

AML​

AML(Azimutt Markup Language) 파일을 가져올 수 있습니다. 현재 표기와 예전 v1 표기를 모두 지원합니다.
엔티티는 테이블이 되고, 중첩 속성은 settings.slug처럼 점으로 이어진 컬럼 이름으로 평탄화됩니다.
속성은 nullable로 표시하지 않으면 NOT NULL이며, check, view, type, color, tags처럼 에디터에 대응하는 자리가 없는 구성 요소는 거부하지 않고 버립니다.
독립된 rel 문, 또는 예전 표기의 fk는 rel posts(user_id) -> users(id) {onDelete: cascade, onUpdate: "set null"}처럼 onDelete와 onUpdate 속성을 관계의 On Delete와 On Update로 유지합니다. 값은 cascade, restrict, set null, set default, no action이며, 따옴표 유무와 대소문자는 상관없습니다. 그 밖의 속성은 버립니다.
user_id int -> users(id) {onDelete: cascade} 같은 인라인 관계에서는 속성이 관계가 아니라 해당 컬럼에 속하므로 버려지며, 관계는 Not set으로 가져옵니다.
파일 이름은 .aml로 끝나야 합니다.

GraphQL, DBML, AML은 왕복 가능한 형식으로, 각각 코드 생성 대상이기도 합니다.
DBML과 AML은 각 관계의 ON DELETE와 ON UPDATE를 가져올 때와 생성할 때 모두 유지합니다. 코드 생성 문서를 참고하세요. GraphQL은 둘 다 유지하지 않으므로, GraphQL을 가져오면 둘 다 Not set이 됩니다.

내보내기​

내보내기 형식에는 다음과 같이 3가지를 지원하고 있습니다.

  • json: 에디터에서 정의한 스키마 파일입니다. .erd.json으로 저장됩니다.
  • Schema SQL: 데이터베이스 벤더에 따라 문법을 생성한 스키마 파일입니다. .sql로 저장됩니다.
  • png: 다이어그램을 이미지로 생성합니다. .png로 저장됩니다.

Schema SQL은 각 관계의 ON DELETE와 ON UPDATE를 REFERENCES 뒤에 ON DELETE부터 작성합니다. Not set은 아무것도 작성하지 않으며, 선택한 데이터베이스가 받아들이지 않는 동작은 생략합니다. 어떤 데이터베이스가 어떤 동작을 받아들이는지는 관계 편집 문서를 참고하세요.

PNG는 화면이 얼마나 멀리 이동해 있든 다이어그램 전체를 담으며, 다이어그램이 실제로 그려진 범위에 여백을 더해 잘라내고, 에디터가 표시 중인 배율로 그립니다. 더 큰 이미지가 필요하면 내보내기 전에 확대하세요.
백그라운드 워커에서 그리므로 그동안에도 에디터를 계속 사용할 수 있고, 큰 다이어그램처럼 내보내기가 잠깐 사이에 끝나지 않으면 진행 중임을 알리는 알림이 표시됩니다. 브라우저 캔버스가 감당할 수 없을 만큼 큰 다이어그램은 파일을 만들지 못하는 대신 해상도를 낮춰 저장하고, 그 사실을 알림으로 알려 줍니다.

내보낸 파일은 모두 <데이터베이스 이름>-<시간> 뒤에 해당 확장자가 붙은 이름이며, 시간 형식은 yyyy-MM-dd'T'HH_mm_ss입니다. 예를 들면 my-schema-2026-08-29T04_05_06.erd.json입니다. 데이터베이스 이름이 비어 있으면 unnamed가 사용됩니다.

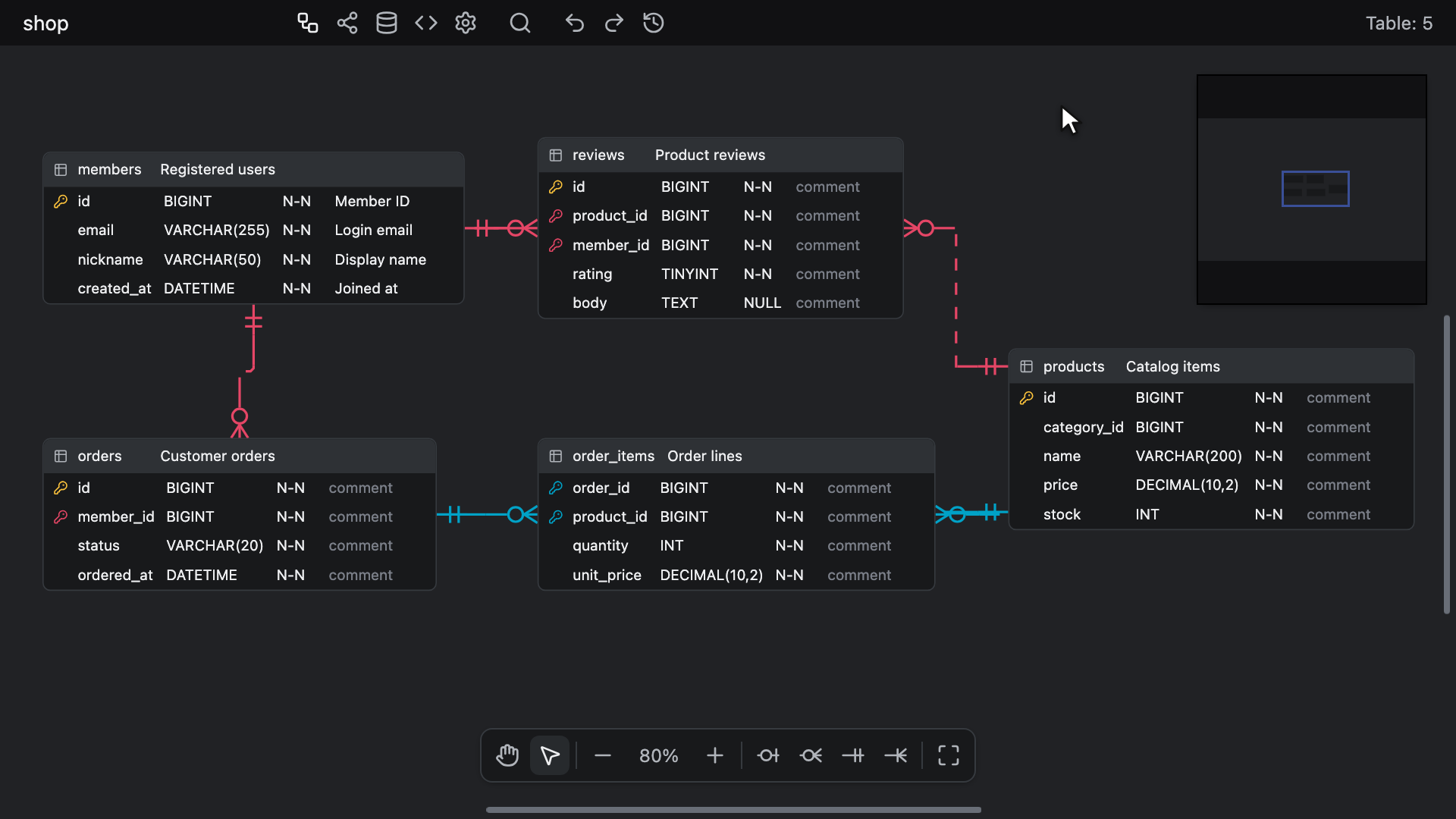

Export 하위 메뉴에서 png를 고르는 모습과, 오래 걸리는 내보내기에서 뜨는 안내

가져오기와 내보내기는 빠른 검색에서도 사용 가능합니다. 가져오기는 동일한 5가지 형식을 제공하지만 내보내기는 json과 Schema SQL만 제공하며, PNG는 컨텍스트 메뉴에서만 사용 가능합니다.

Obsidian에서는 다운로드나 저장 대화 상자가 나타나지 않습니다. 파일은 볼트 안에서 Obsidian이 해당 다이어그램의 새 첨부 파일을 두는 위치에 저장되며, 알림으로 그 경로를 알려 줍니다.
Obsidian이 파일 이름에 허용하지 않는 문자 \ / : * ? " < > |는 -로 바뀝니다.
내보낸 .erd.json이나 .sql 파일은 Settings → Files and links → Detect all file extensions가 켜져 있을 때만 Obsidian의 파일 탐색기에 표시됩니다.
