ErdEditorElement

エディタは単なる HTMLElement です。
型定義は次のとおりです。

interface ErdEditorElement extends HTMLElement {
  readonly: boolean;
  systemDarkMode: boolean; // system dark/light auto
  enableThemeBuilder: boolean;
  value: string;
  focus: () => void;
  blur: () => void;
  clear: () => void;
  destroy: () => void;
  setInitialValue: (value: string) => void;
  setPresetTheme: (themeOptions: Partial<ThemeOptions>) => void;
  setTheme: (theme: Partial<Theme>) => void;
  setKeyBindingMap: (
    keyBindingMap: Partial<
      Omit<
        KeyBindingMap,
        | 'edit'
        | 'stop'
        | 'undo'
        | 'redo'
        | 'zoomIn'
        | 'zoomOut'
        | 'zoomReset'
      >
    >
  ) => void;
  setSchemaSQL: (value: string) => void;
  setSchemaGraphQL: (value: string) => void;
  setSchemaDBML: (value: string) => void;
  setSchemaAML: (value: string) => void;
  getSchemaSQL: (databaseVendor?: DatabaseVendor) => string;
  getSharedStore: (
    config?: SharedStoreConfig & {
      mouseTracker?: boolean;
      focusTracker?: boolean;
    }
  ) => SharedStore;
  setDiffValue: (value: string) => void;
}

エディタは closed shadow root にレンダリングされるため、editor.shadowRoot は null になり、ページのスタイルは内外に漏れません。
内部の要素はセレクタでは参照できないため、スタイルは setTheme と --erd-editor-* カスタムプロパティで指定します。

属性は readonly、system-dark-mode、enable-theme-builder の 3 つだけで、いずれも既定値は false です。

readonly

エディタの編集可否を設定します。
設定されている間は、value への代入、clear()、setSchemaSQL()、setSchemaGraphQL()、setSchemaDBML()、setSchemaAML()、undo、redo がすべて無視され、change イベントも発行されません。ドキュメントの読み込みには setInitialValue を使用します。
表示は引き続き動作します。拡大・縮小、表示位置の移動、ハンドツール、Zen モード、キャンバスのタブ、テーブルへのフォーカスを含む Visualization タブの両方のモード、データベースベンダー、SQL とコード生成の出力設定はそのまま適用されるため、読み取り専用のビューアーでも別のベンダー向けの SQL を書き出したり、生成されたコードを読んだりできます。
3.10.0 からは検索と置換も開きます。ヘッダーに Find と表示され、置換フィールドとそのボタンのない、検索専用のパネルです。一致箇所へ移動すると、引き続きその一致箇所が表示され、選択されます。
テーブルのプロパティも引き続き開きます。3.10.0 からは、タイトルの横に Read only のバッジが表示され、Indexes タブでは何も編集できません。テーブルのプロパティを参照してください。
属性名のみの指定、=""、="true" はいずれも true として扱われます。="false" は false として扱われ、HTML の慣用表現である readonly="readonly" を含むその他の文字列も同様です。

editor.readonly = true;
// or
editor.setAttribute('readonly', 'true');

<erd-editor readonly></erd-editor>

systemDarkMode

システムのダーク / ライトモードに自動で同期するかどうかを設定します。
有効にすると、テーマの appearance は OS の設定から決まり、setPresetTheme で指定した値を上書きします。OS 側でモードが切り替わると、そのたびに再び上書きされます。その間に呼び出した setPresetTheme は、次に OS が切り替わるまで有効です。無効にすると、最後の値のまま固定されます。

editor.systemDarkMode = true;
// or
editor.setAttribute('system-dark-mode', 'true');

<erd-editor system-dark-mode></erd-editor>

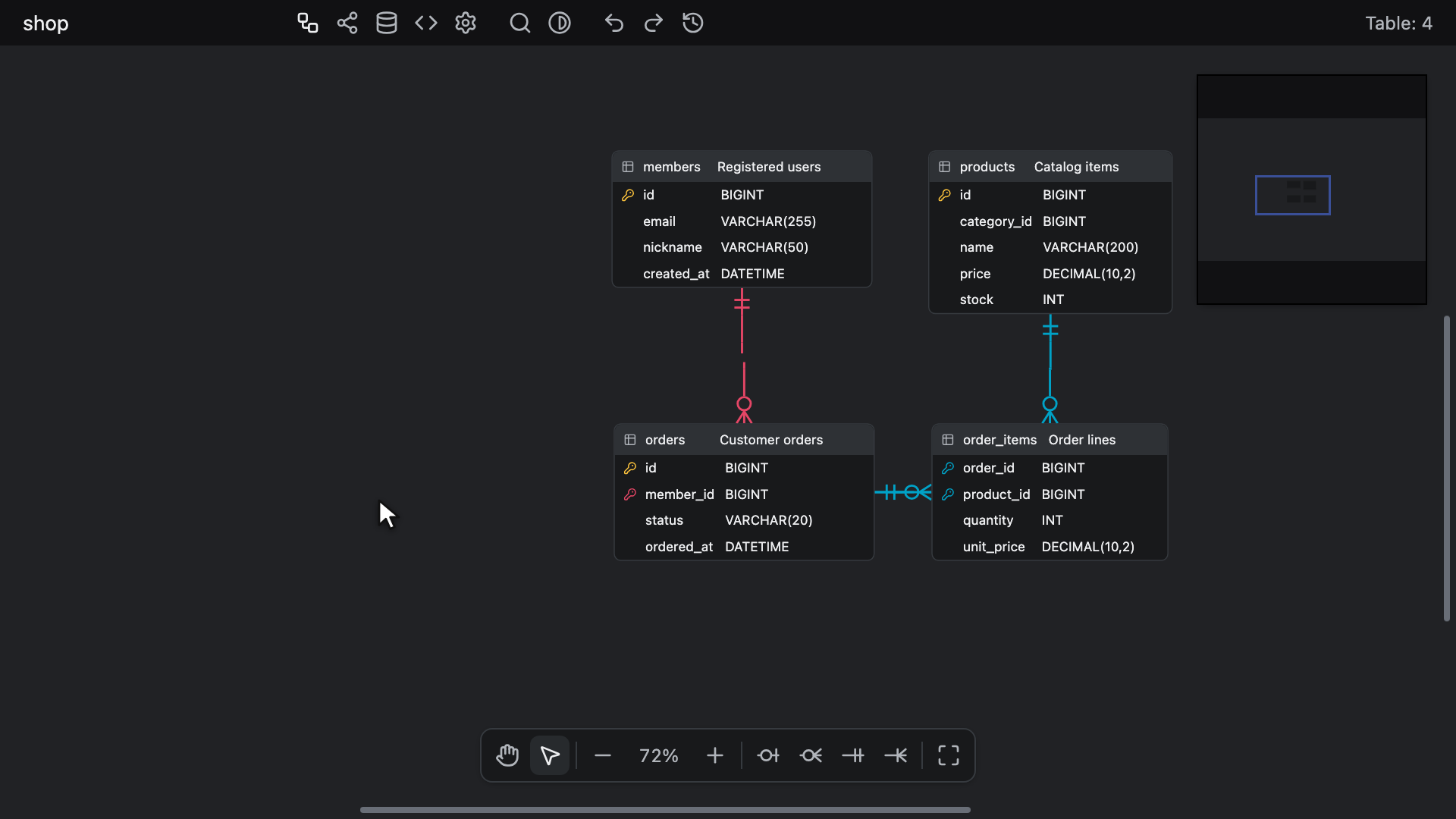

enableThemeBuilder

プリセットテーマを簡単に設定できる UI を提供するかどうかを設定します。

editor.enableThemeBuilder = true;
// or
editor.setAttribute('enable-theme-builder', 'true');

<erd-editor enable-theme-builder></erd-editor>

このパネルからプリセットテーマを変更すると、changePresetTheme イベントを発行します。

value

getter

現在のエディタの状態を、エディタが定義するスキーマの JSON 文字列として取得します。
シリアライズの際にはドキュメントの ignoreSaveSettings が適用され、スクロールのビットが設定されている場合は表示の原点が 0, 0、拡大・縮小のビットが設定されている場合は拡大・縮小のレベルが 1 として書き出されます。
3.10.0 からは、要素に値を渡す前に表示されるドキュメントでも、空の値から読み込んだドキュメントでも、新しいドキュメントでは両方のビットが設定されています。その value は、スクロール情報の保存をオンにするまでは表示の原点を 0, 0 として、拡大・縮小情報の保存をオンにするまでは拡大・縮小のレベルを 1 として書き出し続けます。ビットについては Settings を参照してください。

const data = editor.value;

setter

以前に保存したエディタの状態を読み込みます。ドキュメント全体を置き換えるため、現在のドキュメントは先に消去されます。
clear()、setInitialValue()、setSchema* の各メソッドと同様に、Visualization タブの Flow の表示状態、つまりレイアウト、絞り込んでいるテーブル、行の表示、拡大・縮小、表示位置も破棄します。
履歴に記録されるため Undo, Redo が可能で、change を発行します。
空文字列や文字列以外の値を指定した場合はエラーにならず、新しいドキュメントを読み込むため、代入する前に値を確認します。
3.10.0 からは、この新しいドキュメントは setInitialValue('') で始まるものと同じで、空で、設定は既定値のまま、表示位置も拡大・縮小のレベルも保存しません。以前は、両方を保存する空のドキュメントでした。
shared store はこの読み込みを、新しいドキュメントの JSON 全体を付けて共同編集の参加者へ中継するため、古いリリースのエディタも含め、すべての参加者が同じドキュメントを読み込みます。
マージコンフリクトのマーカーが残ったファイルなど、JSON でないテキストもエラーにはなりません。ドキュメントは空になり、設定はそのまま保たれ、パースエラーがコンソールに出力されます。
readonly が設定されている間は無視されます。読み取り専用のエディタに読み込むには setInitialValue を使用します。

editor.value = 'json...';

setInitialValue

以前に保存したエディタの状態を読み込みます。読み込み自体は履歴に記録されないため Undo できず、change イベントも発行されません。
読み込むときに履歴も消去されるため、読み込む前に行った操作を、読み込んだドキュメントに対して Undo, Redo することはできません。
空文字列や文字列以外の値を指定した場合はエラーにならず、新しいドキュメントを読み込むため、setInitialValue('') は空のダイアグラムから始めます。
3.10.0 からは、この新しいドキュメントは、要素に値を一度も渡していないときに表示されるドキュメントでもあり、表示位置も拡大・縮小のレベルも保存しないため、スクロールや拡大・縮小をしても value は変わりません。以前は両方を保存していました。
テキストから読み込んだドキュメントはそこに指定されているスイッチの設定を保ち、3.2.3 より前に保存したファイルや v2 の .vuerd ファイルのように何も指定されていないドキュメントは、両方を保存します。
JSON でないテキストもエラーにはなりません。ドキュメントは空になり、設定はそのまま保たれ、パースエラーがコンソールに出力されます。
value への代入とは異なり readonly の影響を受けないため、読み取り専用のビューアーにドキュメントを読み込む方法になります。

editor.setInitialValue('json...');

起動時に読み込み、変更時に保存します。

editor.setInitialValue(localStorage.getItem('my-diagram') ?? '');
editor.addEventListener('change', () => {
  localStorage.setItem('my-diagram', editor.value);
});

Event

公開されているイベントは change と changePresetTheme の 2 つだけです。
要素は内部の処理のために @dineug/erd-editor/internal-* イベントも自身に発行しますが、これらは API には含まれません。

change

エディタに変更があるとイベントを発行します。
200ms のデバウンスがかかり、readonly が true の間は発行されません。
UI での編集、value への代入、clear()、setSchema* の各メソッドなど、ドキュメントのあらゆる変更で発行されます。setInitialValue では発行されません。
Visualization タブの Flow モード内の操作、つまり拡大・縮小、表示位置の移動、カードの移動、Tidy Up、行の表示の変更、カードからの表示の絞り込みは、どれもドキュメントの変更ではないため発行されません。タブの切り替えでは発行されるため、ERD タブからテーブルにフォーカスすると change が 1 回発行され、Flow から ERD タブへ戻るカードの外部リンクボタンでも同様に発行されます。別のタブから検索と置換を開いたり、クイック検索の結果へ移動したりした場合も、ERD タブが表示され、同じように 1 回発行されます。
ERD キャンバスのスクロールと拡大・縮小でも、editor.value が変わるかどうかにかかわらず発行されます。Save Scroll Information がオフの間は、スクロールしても value は変わりません。拡大・縮小は表示位置も動かすため、value が変わらないのは Save Scroll Information と Save Zoom Information が両方オフの間だけです。3.10.0 からは新しいドキュメントでは両方がオフのため、新しいダイアグラムではスクロールや拡大・縮小によって、value が変わらないまま change が発行されます。
このような書き込みを省くには、読み込んだファイルではなく、最後に保存した値と editor.value を比較します。別のリリースや別のマシンが書き出したファイルは、読み込んだ時点で value が異なることがあるためです。ファイルを書き出すホストは、代わりにレプリケーション用の store の changed で、編集と表示の変更を区別することもできます。on@change を参照してください。
イベントは detail を持たず、バブリングもシャドウ境界の通過もしないため、要素自身で購読し、ハンドラー内で editor.value を読み取ります。

editor.addEventListener('change', event => {
  const data = event.target.value;
});

changePresetTheme

組み込みのテーマビルダーからプリセットテーマを変更したときに発行されます。
setPresetTheme を自分で呼び出した場合は発行されません。
event.detail は、指定した一部の値ではなく、完全に解決された ThemeOptions（{ appearance, grayColor, accentColor }）です。

editor.addEventListener('changePresetTheme', event => {
  const themeOptions = event.detail;
});

focus

エディタにフォーカスを当てます。

editor.focus();

blur

エディタのフォーカスを外します。

editor.blur();

clear

ドキュメントを空にし、すべてのテーブル、カラム、リレーションシップ、インデックス、メモを削除します。
データベース、表示位置、拡大・縮小のレベル、テーブルの表示オプション、Save Scroll Information と Save Zoom Information のスイッチを含め、設定はすべてそのまま残るため、消去したファイルはそれまでと同じものを保存し続けます。代わりに新しいドキュメントから始めるには、value に '' を代入するか、setInitialValue('') を呼び出します。
履歴に記録されるため元に戻すことができ、change を発行します。readonly が設定されている間は無視されます。

editor.clear();

destroy

エディタのインスタンスを完全に破棄し、再利用できないようにします。
エディタのリスナーと購読を解放し、getSharedStore が返したすべての shared store を破棄します。
shared store がまだ送信せずに保持しているストリームのバッチは一緒に破棄されます。送信するには、先にその store の flushStreamBuffers を呼び出します。

editor.destroy();

setKeyBindingMap

キーボードショートカットを再定義します。
edit、stop、undo、redo、zoomIn、zoomOut、zoomReset は固定で、再定義できません。
書き込めるのは次の 18 個の名前だけで、固定の名前を含め、オブジェクト内のそれ以外の値は無視されます。
3.10.0 から search を再定義できるようになり、findReplace が追加されました。以前は search は固定でした。
バインディングの値は ShortcutOption[] である必要があります。文字列だけの指定は無視されるため、{ addTable: 'Alt+KeyN' } ではなく { addTable: [{ shortcut: 'Alt+KeyN' }] } と記述します。
空の配列も受け付けられ、何も割り当てません。setKeyBindingMap({ findReplace: [] }) は Ctrl + F (Windows/Linux) または ⌘ + F (Mac) をページに任せ、{ search: [] } は Ctrl + K (Windows/Linux) または ⌘ + K (Mac) を同じようにページに任せます。ツールバーの Search ボタンからは引き続きクイック検索を開け、検索と置換もツールバーのボタン、クイック検索の行、キャンバスのコンテキストメニューから引き続き開けます。空にした名前のショートカットは、これらのどこにも表示されません。
呼び出しは部分的なマージです。指定しなかった名前は既定値のまま維持され、2 回呼び出しても以前の変更は保持されます。現在のバインディングを取得する getter はありません。createKeyBindingMap が返すのは既定値であり、setKeyBindingMap で変更した内容ではありません。

type ShortcutOption = {
  shortcut: string;
  preventDefault?: boolean;
  stopPropagation?: boolean;
};

const defaultKeyBindingMap: Omit<
  KeyBindingMap,
  | 'edit'
  | 'stop'
  | 'undo'
  | 'redo'
  | 'zoomIn'
  | 'zoomOut'
  | 'zoomReset'
> = {
  search: [
    { shortcut: '$mod+KeyK', preventDefault: true, stopPropagation: true },
  ],
  findReplace: [
    { shortcut: '$mod+KeyF', preventDefault: true, stopPropagation: true },
  ],
  addTable: [{ shortcut: 'Alt+KeyN', preventDefault: true }],
  addColumn: [{ shortcut: 'Alt+Enter', preventDefault: true }],
  addMemo: [{ shortcut: 'Alt+KeyM', preventDefault: true }],
  removeTable: [
    { shortcut: '$mod+Backspace', preventDefault: true },
    { shortcut: '$mod+Delete', preventDefault: true },
  ],
  removeColumn: [
    { shortcut: 'Alt+Backspace', preventDefault: true },
    { shortcut: 'Alt+Delete', preventDefault: true },
  ],
  primaryKey: [{ shortcut: 'Alt+KeyK', preventDefault: true }],
  selectAllTable: [
    { shortcut: '$mod+KeyA', preventDefault: true },
    { shortcut: '$mod+Alt+KeyA', preventDefault: true },
  ],
  selectAllColumn: [{ shortcut: 'Alt+KeyA', preventDefault: true }],
  relationshipZeroOne: [{ shortcut: '$mod+Alt+Digit1', preventDefault: true }],
  relationshipZeroN: [{ shortcut: '$mod+Alt+Digit2', preventDefault: true }],
  relationshipOneOnly: [{ shortcut: '$mod+Alt+Digit3', preventDefault: true }],
  relationshipOneN: [{ shortcut: '$mod+Alt+Digit4', preventDefault: true }],
  tableProperties: [{ shortcut: 'Alt+Space', preventDefault: true }],
  focusView: [
    { shortcut: 'Alt+KeyF', preventDefault: true, stopPropagation: true },
  ],
  handTool: [{ shortcut: 'Space', preventDefault: true }],
  zenMode: [
    { shortcut: 'Alt+KeyZ', preventDefault: true, stopPropagation: true },
  ],
};

// example
editor.setKeyBindingMap({
  addTable: [{ shortcut: '$mod+KeyN', preventDefault: true }],
});

selectAllTable と handTool はキャレットに譲ります。フォーカスが input、textarea、contenteditable の中にある間は $mod + A がテキストを選択し、Space は空白を入力して、キャンバスには届きません。別のショートカットに再定義しても動作は同じです。

3.10.0 から、findReplace（$mod+KeyF）は検索と置換を開き、ほかのどのタブからでも ERD タブを表示します。
キャレットには譲りません。エディタにフォーカスがある間は、どのタブでも、キャンバスからでもエディタ内の入力欄からでもこのキーを受け取ります。preventDefault() が呼び出されるためブラウザの検索バーは開かず、伝播も止められるため、ページのバブリングフェーズの keydown リスナーには届きません。セルやメモの編集中も preventDefault() が呼び出されて伝播も止められますが、何も開きません。
Diff Viewer、Time Travel、自動レイアウトのプレビューのいずれかが開いている間は、どのタブであっても、また IME の変換中も、preventDefault() は呼び出されず伝播も止められないため、ブラウザやホスト自身の検索がこのキーを受け取ります。検索と置換のパネル内では、変換中の入力はそこで伝播が止められますが、preventDefault() は呼び出されません。findReplace を別のショートカットに再定義しても動作は同じです。

focusView は ERD タブでのみ動作します。テーブルを 1 つ以上選択している場合は、Visualization タブを Flow モードで開き、それらのテーブルと、リレーションシップ 1 つでつながるすべてのテーブルに表示を絞り込みます。テーブルを選択していない場合は何もしません。テーブルへのフォーカスを参照してください。

stop（Escape）は ERD タブで、セルやメモの編集、またはリレーションシップの作成を終了し、選択はそのまま残します。このときエディタは preventDefault() を呼び出します。
そのいずれでもない場合、Escape は選択とフォーカスしているセルを解除し、preventDefault() は呼び出されません。そのため、編集を抜けて選択も解除するには 2 回押す必要があります。
検索と置換のパネルの外では、エディタが Escape の伝播を止めることはないため、独自のダイアログを閉じるためなど、自分で Escape を監視しているページには両方の入力が届き、defaultPrevented が true のほうを無視できます。
クイック検索、テーブルのプロパティ、Diff Viewer、自動レイアウトのプレビュー、Time Travel のいずれかが開いている間は、Escape は代わりにそれを閉じ、選択はそのまま残します。このときも preventDefault() は呼び出されません。
3.10.0 からは、検索と置換のパネル内にフォーカスがある状態で押した Escape はパネルを閉じ、選択はそのまま残します。エディタはこの入力に対して preventDefault() と stopPropagation() の両方を呼び出すため、ページのバブリングフェーズの keydown リスナーには届きません。
パネルが開いている間にキャンバスで押した Escape は、上記のいずれにも該当しない場合、選択を解除するのと同じ 1 回の入力でパネルも閉じます。この入力では preventDefault() は呼び出されず、伝播も止められません。
IME の変換中に押した Escape は変換のためのものです。編集は終了せず、preventDefault() も呼び出されないため、ページでは isComposing が true、または keyCode が 229 の入力も同じように無視できます。検索と置換のパネル内では、変換中に押したほかのキーと同じく、この入力の伝播も止められます。
3.9.2 より前は、1 回の Escape で編集や作成の終了と選択の解除が同時に行われ、エディタが preventDefault() を呼び出すこともありませんでした。

createKeyBindingMap

3.9.2 から、パッケージは createKeyBindingMap() と、あわせて KeyBindingMap、KeyBindingName、ShortcutOption の型をエクスポートしています。
固定の名前を含む 25 個すべての名前の既定のキーバインディングを、呼び出すたびに新しいマップとして返すため、返されたマップを変更してもほかには何も影響しません。
すべてのエディタはこの状態から始まり、setKeyBindingMap の呼び出しはここには反映されません。
ランタイムのエクスポートは createKeyBindingMap だけで、残りの 3 つは型です。

type KeyBindingName =
  | 'edit'
  | 'stop'
  | 'search'
  | 'findReplace'
  | 'undo'
  | 'redo'
  | 'addTable'
  | 'addColumn'
  | 'addMemo'
  | 'removeTable'
  | 'removeColumn'
  | 'primaryKey'
  | 'selectAllTable'
  | 'selectAllColumn'
  | 'relationshipZeroOne'
  | 'relationshipZeroN'
  | 'relationshipOneOnly'
  | 'relationshipOneN'
  | 'tableProperties'
  | 'focusView'
  | 'zoomIn'
  | 'zoomOut'
  | 'zoomReset'
  | 'handTool'
  | 'zenMode';

type KeyBindingMap = Record<KeyBindingName, ShortcutOption[]>;

declare function createKeyBindingMap(): KeyBindingMap;

// example
import { createKeyBindingMap } from '@dineug/erd-editor';

const shortcuts = Object.values(createKeyBindingMap())
  .flat()
  .map(({ shortcut }) => shortcut); // 'Enter', 'Escape', '$mod+KeyK', ...

各 shortcut は、キーを KeyboardEvent.code で指定する tinykeys のキーの組み合わせで、$mod は macOS では ⌘、それ以外では Control です。
固定の名前は Enter（edit）、Escape（stop）、$mod+KeyZ（undo）、$mod+Shift+KeyZ（redo）、$mod+Equal（zoomIn）、$mod+Minus（zoomOut）、$mod+Digit0（zoomReset）に割り当てられています。edit と stop にはフラグがなく、残りの 5 つには preventDefault と stopPropagation が付いています。それ以外は上記の既定値で、search と findReplace もそこに含まれます。

エディタはこれらを自身の要素で受け取るため、グローバルなホットキーやキャプチャフェーズの keydown リスナーでエディタより先にキーを受け取るホストは、エディタにフォーカスがある間はこれらを通す必要があります。
通すキーの一覧は createKeyBindingMap() から作成し、既定値の代わりに setKeyBindingMap に渡したバインディングを使います。
3.10.0 からは、この一覧にブラウザ自身の検索のキーである $mod+KeyF が含まれます。このキーで自身の検索を使い続けたいホストは、setKeyBindingMap({ findReplace: [] }) を渡します。

検索と置換のパネル内にフォーカスがある間は、findReplace、search、undo、redo、zoomIn、zoomOut、zoomReset はエディタに届きます。それ以外のバインディングに現在割り当てられているキーはパネルで止まり、矢印キーと Tab も同様です。パネルを閉じる Escape と、検索フィールドや置換フィールドで一致箇所を移動したり置換したりする Enter を除き、これらは preventDefault() を呼び出されずに伝播だけが止められるため、パネルのフィールドやボタンでは通常のキーとして動作し、キャンバスにもページのバブリングフェーズの keydown リスナーにも届きません。
ホストの保存やコマンドパレットのキーなど、それ以外のキーは通常どおりページに届きます。パネル内のキーを参照してください。

$mod

環境に応じて Control キーを切り替えます。

• Mac: $mod = Meta (⌘)
• Windows/Linux: $mod = Control

ショートカット表

キーボードイベントの key, code プロパティを使用します。
絶対位置には code を、入力値には key を使用します。

Windows	macOS	key	code
N/A	Command / ⌘	Meta	MetaLeft / MetaRight
Alt	Option / ⌥	Alt	AltLeft / AltRight
Control	Control / ^	Control	ControlLeft / ControlRight
Shift	Shift	Shift	ShiftLeft / ShiftRight
Space	Space	N/A	Space
Enter	Return	Enter	Enter
Esc	Esc	Escape	Escape
1, 2, etc	1, 2, etc	1, 2, etc	Digit1, Digit2, etc
a, b, etc	a, b, etc	a, b, etc	KeyA, KeyB, etc
-	-	-	Minus
=	=	=	Equal
+	+	+	Equal

Theme

setPresetTheme

プリセットテーマを設定します。
既定値は appearance: 'dark'、grayColor: 'slate'、accentColor: 'indigo' です。
各フィールドは個別に適用されるため、一部だけを指定した場合、残りの 2 つはそのまま維持されます。次の名前以外の値は無視され、エラーは発生しません。

type ThemeOptions = {
  appearance: 'dark' | 'light';
  grayColor: 'gray' | 'mauve' | 'slate' | 'sage' | 'olive' | 'sand';
  accentColor:
    | 'gray'
    | 'gold'
    | 'bronze'
    | 'brown'
    | 'yellow'
    | 'amber'
    | 'orange'
    | 'tomato'
    | 'red'
    | 'ruby'
    | 'crimson'
    | 'pink'
    | 'plum'
    | 'purple'
    | 'violet'
    | 'iris'
    | 'indigo'
    | 'blue'
    | 'cyan'
    | 'teal'
    | 'jade'
    | 'green'
    | 'grass'
    | 'lime'
    | 'mint'
    | 'sky';
};

// example
editor.setPresetTheme({ appearance: 'light' });

setTheme

テーマをカスタマイズできます。
呼び出すたびにカスタムのオーバーレイ全体が置き換わるため、既存の上書きに 1 つのトークンを追加する場合もオブジェクト全体を渡し直し、プリセットに戻す場合は {} を渡します。
次のトークン名で値が文字列のものだけが保持され、それ以外はエラーにならずに破棄されます。
オーバーレイはプリセットの上に重なるため、後から setPresetTheme を呼び出すと、上書きした値はそのままでプリセットだけが入れ替わります。

JavaScript

type Theme = {
  grayColor1: string;
  grayColor2: string;
  grayColor3: string;
  grayColor4: string;
  grayColor5: string;
  grayColor6: string;
  grayColor7: string;
  grayColor8: string;
  grayColor9: string;
  grayColor10: string;
  grayColor11: string;
  grayColor12: string;

  accentColor1: string;
  accentColor2: string;
  accentColor3: string;
  accentColor4: string;
  accentColor5: string;
  accentColor6: string;
  accentColor7: string;
  accentColor8: string;
  accentColor9: string;
  accentColor10: string;
  accentColor11: string;
  accentColor12: string;

  canvasBackground: string;
  canvasBoundaryBackground: string;

  tableBackground: string;
  tableHeaderBackground: string;
  tableSelect: string;
  tableBorder: string;
  tableShadow: string;

  memoBackground: string;
  memoSelect: string;
  memoBorder: string;
  memoShadow: string;

  columnSelect: string;
  columnSelectHover: string;
  columnHover: string;

  relationshipHover: string;

  visualizationLink: string;
  visualizationColumn: string;
  visualizationRelationship: string;

  toolbarBackground: string;

  contextMenuBackground: string;
  contextMenuSelect: string;
  contextMenuHover: string;
  contextMenuBorder: string;

  minimapBorder: string;
  minimapShadow: string;
  minimapViewportBorder: string;
  minimapViewportBorderHover: string;

  toastBackground: string;
  toastBorder: string;

  dragSelectBackground: string;
  dragSelectBorder: string;

  scrollbarTrack: string;
  scrollbarThumb: string;
  scrollbarThumbHover: string;

  foreground: string;
  active: string;
  placeholder: string;

  focus: string;
  inputActive: string;

  keyPK: string;
  keyFK: string;
  keyPFK: string;

  diffInsertBackground: string;
  diffDeleteBackground: string;
  diffCrossBackground: string;
  diffInsertForeground: string;
  diffDeleteForeground: string;
  diffCrossForeground: string;
};

// example
editor.setTheme({
  canvasBackground: '#1b1b1f',
  tableBackground: '#242429',
  keyPK: '#ffc53d',
});

tableShadow と memoShadow は、ERD キャンバス上でテーブルとメモが落とす影の色です。ダークプリセットではどちらも transparent で、setTheme に none や空文字列を渡したときと同じく影は描画されません。ライトプリセットでは rgba(0, 0, 0, 0.18) を使います。

CSS Variables

Theme のすべてのトークンには、--erd-editor- にキーをケバブケースにしたものをつないだ名前の CSS フックが対応します。grayColor10 は --erd-editor-gray-color-10、keyPK は --erd-editor-key-pk、keyPFK は --erd-editor-key-pfk です。
フックはエディタに継承されるため、適用したい場所で設定します。:root に設定するとページ上のすべてのエディタに、要素自身に設定するとその 1 つだけにテーマが適用されます。

erd-editor {
  --erd-editor-canvas-background: #1b1b1f;
}

3.4.0 から、綴りが誤っていた dargSelect トークンは dragSelect になり、フックも --erd-editor-darg-select-background と --erd-editor-darg-select-border から --erd-editor-drag-select-background と --erd-editor-drag-select-border に変わりました。古い名前のままのスタイルシートは無視されます。

既定のテーマ値

:root {
  --erd-editor-gray-color-1: #111113;
  --erd-editor-gray-color-2: #18191b;
  --erd-editor-gray-color-3: #212225;
  --erd-editor-gray-color-4: #272a2d;
  --erd-editor-gray-color-5: #2e3135;
  --erd-editor-gray-color-6: #363a3f;
  --erd-editor-gray-color-7: #43484e;
  --erd-editor-gray-color-8: #5a6169;
  --erd-editor-gray-color-9: #696e77;
  --erd-editor-gray-color-10: #777b84;
  --erd-editor-gray-color-11: #b0b4ba;
  --erd-editor-gray-color-12: #edeef0;
  --erd-editor-accent-color-1: #11131f;
  --erd-editor-accent-color-2: #141726;
  --erd-editor-accent-color-3: #182449;
  --erd-editor-accent-color-4: #1d2e62;
  --erd-editor-accent-color-5: #253974;
  --erd-editor-accent-color-6: #304384;
  --erd-editor-accent-color-7: #3a4f97;
  --erd-editor-accent-color-8: #435db1;
  --erd-editor-accent-color-9: #3e63dd;
  --erd-editor-accent-color-10: #5472e4;
  --erd-editor-accent-color-11: #9eb1ff;
  --erd-editor-accent-color-12: #d6e1ff;
  --erd-editor-canvas-background: #212225;
  --erd-editor-canvas-boundary-background: #111113;
  --erd-editor-table-background: #18191b;
  --erd-editor-table-header-background: #2e3135;
  --erd-editor-table-select: #435db1;
  --erd-editor-table-border: #363a3f;
  --erd-editor-table-shadow: transparent;
  --erd-editor-memo-background: #18191b;
  --erd-editor-memo-select: #435db1;
  --erd-editor-memo-border: #363a3f;
  --erd-editor-memo-shadow: transparent;
  --erd-editor-column-select: #182449;
  --erd-editor-column-select-hover: #1d2e62;
  --erd-editor-column-hover: #272a2d;
  --erd-editor-relationship-hover: #435db1;
  --erd-editor-visualization-link: #43484e;
  --erd-editor-visualization-column: #5a6169;
  --erd-editor-visualization-relationship: #5a6169;
  --erd-editor-toolbar-background: #111113;
  --erd-editor-context-menu-background: #18191b;
  --erd-editor-context-menu-select: #272a2d;
  --erd-editor-context-menu-hover: #3a4f97;
  --erd-editor-context-menu-border: #363a3f;
  --erd-editor-minimap-border: black;
  --erd-editor-minimap-shadow: black;
  --erd-editor-minimap-viewport-border: #3a4f97;
  --erd-editor-minimap-viewport-border-hover: #435db1;
  --erd-editor-toast-background: #18191b;
  --erd-editor-toast-border: #363a3f;
  --erd-editor-drag-select-background: #253974;
  --erd-editor-drag-select-border: #435db1;
  --erd-editor-scrollbar-track: #ddeaf814;
  --erd-editor-scrollbar-thumb: #696e77;
  --erd-editor-scrollbar-thumb-hover: #777b84;
  --erd-editor-foreground: #b0b4ba;
  --erd-editor-active: #edeef0;
  --erd-editor-placeholder: #e5edfd7b;
  --erd-editor-focus: #435db1;
  --erd-editor-input-active: #5472e4;
  --erd-editor-key-pk: #ffc53d;
  --erd-editor-key-fk: #e54666;
  --erd-editor-key-pfk: #00a2c7;
  --erd-editor-diff-insert-background: #113b29;
  --erd-editor-diff-delete-background: #500f1c;
  --erd-editor-diff-cross-background: #003362;
  --erd-editor-diff-insert-foreground: #3dd68c;
  --erd-editor-diff-delete-foreground: #ff9592;
  --erd-editor-diff-cross-foreground: #70b8ff;
}

setSchemaSQL

Schema SQL ファイルを読み込みます。
現在のドキュメントにマージするのではなく、置き換えます。表示位置と拡大・縮小のレベルを除いて、保存スイッチを含む既存の設定は維持され、ファイルの読み込み後にテーブルが自動で配置されます。そのため 3.10.0 からは、値を一度も渡していない要素に読み込んだドキュメントは、新しいドキュメントと同じく表示位置も拡大・縮小のレベルも保存しません。
履歴に記録されるため Undo, Redo が可能で、change を発行します。空文字列は無視され、readonly が設定されている間は何も行いません。
setSchemaGraphQL、setSchemaDBML、setSchemaAML も同じように動作し、これらのパーサーは失敗しません。解析できないテキストはエラーにならず、空のドキュメントを読み込みます。
3.10.0 から、setSchemaSQL はドキュメントで現在選択しているデータベースに合わせてファイルを読み取ります。Databricks を選択している場合、一重引用符で囲んだ文字列は Spark のバックスラッシュによるエスケープに従います。コメントを参照してください。
3.10.0 から、setSchemaSQL は 2 つ以上のカラムにまたがる UNIQUE を、各カラムの Unique フラグではなく 1 つのユニークインデックスとして読み取ります。ユニークキーとインデックスを参照してください。
3.10.0 から、SQL、DBML、AML の読み込みでは、読み取った外部キーの ON DELETE と ON UPDATE のアクションが保持されます。
各パーサーが受け付ける構文についてはファイルの読み込みと書き出しを参照してください。

editor.setSchemaSQL('Schema SQL...');

setSchemaGraphQL

GraphQL SDL のドキュメントを読み込みます。
オブジェクト型の定義がテーブルになり、型が別のテーブルであるフィールドがリレーションシップになります。

editor.setSchemaGraphQL('GraphQL SDL...');

setSchemaDBML

dbdiagram.io と dbdocs で使われている形式である DBML ファイルを読み込みます。

editor.setSchemaDBML('DBML...');

setSchemaAML

AML（Azimutt Markup Language）ファイルを読み込みます。現在の表記と従来の v1 の表記の両方に対応しています。

editor.setSchemaAML('AML...');

getSchemaSQL

現在のエディタの状態を Schema SQL として書き出します。
databaseVendor を指定しない場合は、現在設定されているベンダーに従って動作します。次の一覧にない名前を指定した場合も、エラーにならず同じように動作します。
3.10.0 からは、各外部キーにリレーションシップの ON DELETE 句と ON UPDATE 句が付きます。句が書き出されるのは、アクションが設定されていて、そのベンダーが受け付ける場合だけのため、そのベンダーが受け付けないアクションは省かれ、既定の動作が適用されます。各データベースが何を書き出すかは、ON DELETE と ON UPDATEを参照してください。
3.10.0 からは、テーブルやカラムのコメントの中の一重引用符がエスケープされるため、it's のようなコメントで文が壊れることはなくなりました。コメントを文字列リテラルとして書き出すベンダーはいずれも引用符を 2 つ重ねますが、Databricks は例外で、各引用符と各バックスラッシュの前にバックスラッシュを付けます。SQLite は引き続きコメントを -- 行として書き出します。

type DatabaseVendor =
  | 'Databricks'
  | 'MariaDB'
  | 'MSSQL'
  | 'MySQL'
  | 'Oracle'
  | 'PostgreSQL'
  | 'Snowflake'
  | 'SQLite';

const schemaSQL = editor.getSchemaSQL();
// or
const postgresSQL = editor.getSchemaSQL('PostgreSQL');

getSharedStore

リアルタイム共同編集のための store を返します。
config は { getNickname?, mouseTracker?, focusTracker? } です。どちらのトラッカーも既定値は true で、mouseTracker はこのエディタのマウスカーソルを他のエディタに配信し、focusTracker はフォーカスしているセル、選択範囲、ドラッグの範囲を配信します。
共同編集を参照してください。

const sharedStore = editor.getSharedStore({
  mouseTracker: false,
  focusTracker: false,
});

setDiffValue

現在開いているドキュメントと、渡したドキュメントを比較する Diff Viewer を開きます。
戻り値はなく、ドキュメントも変更しないため、ビューアーを閉じてもエディタは元のままです。
空の値や文字列以外の値を指定した場合は、空のドキュメントと比較します。
キャンバスのコンテキストメニューにある Diff Viewer と同じオーバーレイです。

editor.setDiffValue('prev json...');
